液压机的工作原理

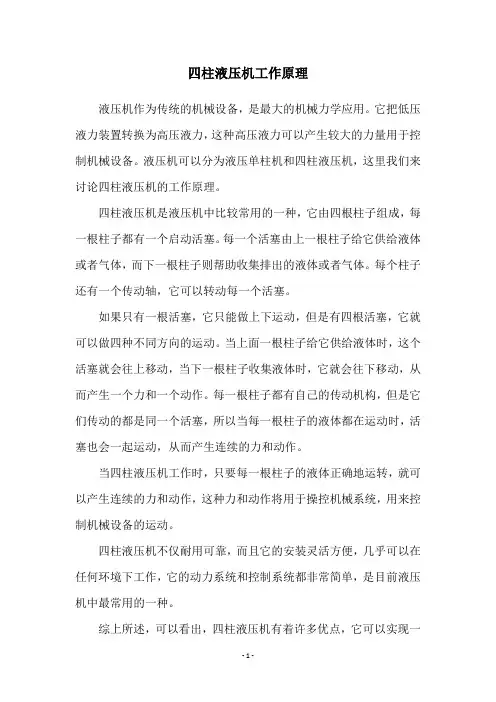

- 1 - 四柱液压机工作原理

液压机作为传统的机械设备，是最大的机械力学应用。它把低压液力装置转换为高压液力，这种高压液力可以产生较大的力量用于控制机械设备。液压机可以分为液压单柱机和四柱液压机，这里我们来讨论四柱液压机的工作原理。

四柱液压机是液压机中比较常用的一种，它由四根柱子组成，每一根柱子都有一个启动活塞。每一个活塞由上一根柱子给它供给液体或者气体，而下一根柱子则帮助收集排出的液体或者气体。每个柱子还有一个传动轴，它可以转动每一个活塞。

如果只有一根活塞，它只能做上下运动，但是有四根活塞，它就可以做四种不同方向的运动。当上面一根柱子给它供给液体时，这个活塞就会往上移动，当下一根柱子收集液体时，它就会往下移动，从而产生一个力和一个动作。每一根柱子都有自己的传动机构，但是它们传动的都是同一个活塞，所以当每一根柱子的液体都在运动时，活塞也会一起运动，从而产生连续的力和动作。

当四柱液压机工作时，只要每一根柱子的液体正确地运转，就可以产生连续的力和动作，这种力和动作将用于操控机械系统，用来控制机械设备的运动。

四柱液压机不仅耐用可靠，而且它的安装灵活方便，几乎可以在任何环境下工作，它的动力系统和控制系统都非常简单，是目前液压机中最常用的一种。

综上所述，可以看出，四柱液压机有着许多优点，它可以实现一 - 2 - 种高效的液力转换，可以控制机械的运动，可以灵活的安装，操作简单，使用寿命很长。因此，它被广泛应用于工业、航空、汽车制造等领域，可谓是液压机的精髓之一。

液压机工作原理

液压机是一种以液体为介质用来传递能量以实现多种锻压工艺的机器。

液压机是根据帕斯卡原理制成，其工作原理如图1-1-1所示。两个充满工作液体具有柱塞（活塞）的封闭容腔由管道相连通，当小柱塞1上作用有力P1时，液体的压强为p=P1/A1，A1为柱塞1的横截面积。

根据帕斯卡原理：在密闭的容器中液体压强在各个方向上完全相等，压强p将传递到容腔内的每一个点，这样大柱塞2上将产生向上的作用力P2，使工件3变形，且P2=P1*A2/A1，式中A2柱塞2的横截面积。

液压机一般由本体（主机）及液压系统两部分组成。

最常见的液压机本体结构简图如图1-1-2所示。

它由上横梁1，下横梁3，四个立柱2和16个内外螺母组成一个封闭框架，框架承受全部工作载荷。工作缸9固定在上横梁1上，工作缸内装有工作柱塞8，它与活动横梁7相连接，活动横梁以4根立柱为导向，在上、下横梁之间往复运动，活动横梁下表面一般固定有上模（上砧），而下模（下砧）则固定于下横梁3的工作台上。当高压液体进入工作缸并作用于工作柱塞上时，产生了很大的作用力，推

动柱塞，活动横梁及上模向下运动，使工件5在上、下模之间产生塑性变形。回程缸4固定在下横梁上，回程时，工作缸通低压液体，高压液体进入回程缸，推动回程柱塞6及活动横梁向上运动，回到原始位置，完成一个工作循环。

许多中小型液压机采用活塞式工作缸，如图1-1-3所示。当活塞缸的上腔与下腔交替通入高压液体时，可以相继实现工作行程与回程，而不需单独设置回程缸。

液压机的工作循环一般包括停止、充液行程，工作行程及回程。上述的不同行程是由液压控制系统中各种功能的阀门动作来实现的。

液压机的液压系统包括各种高低压泵、高低压容器（油箱、充液罐、蓄势器等）、阀门及相应的连接管道等。其传动方式可分为泵直接传动和泵—蓄势器传动两种。

1.泵直接传动

泵直接传动是由泵将高压液体直接供给液压机的工作缸及其他辅助装置，其最简单的液压系统如图1-1-3所示，它通过一个三位四通滑阀，即换向阀3来实现各种行程。

液压机是什么原理

液压机是利用液体传递压力的原理来实现工作的。其基本工作原理是利用液体的不可压缩性和输送力来实现力的放大或方向的改变。液压机主要由液压泵、液压缸、液压阀和液压油等组成。

工作时，液压泵通过驱动装置产生机械能，将液压油从油箱提升至高压油源，然后通过液压阀控制液压油的流向和压力。液压油流经液压泵将一定压力传递至液压缸，液压油进入液压缸使其活塞产生运动。当液压油进入液压缸的一侧，液压缸的另一侧的液压油会被弹回到油箱中，从而实现力的放大或方向的改变。

液压机的工作原理主要有以下几个特点：

1. 原理简单：液压机利用液体的特性来实现压力传递，其原理相对简单明确。

2. 力的放大：液压机利用液体的不可压缩性，使得小面积受力面承受的压力通过液体传递而得到放大。

3. 灵活性高：液压机的液压管路可以根据需要设计不同的结构，使得液压机在工作时具有较高的灵活性和适应性。

4. 动作平稳：液压机在工作时，液压油的流动速度和压力均可进行调节，因此其动作比较平稳，避免了机械压力机在运行过程中的剧烈震动。

总的来说，液压机通过利用液体传递压力的原理来实现工作，具有简单、力的放大、灵活性高和动作平稳等特点，广泛应用于各个工业领域中。

液压机的工作原理

液压机是一种利用液体传递压力来实现工作的机械设备。它通过液压系统将液体压力转换为机械能，从而实现对工件的加工、成形、压制等操作。下面将详细介绍液压机的工作原理。

一、液压机的基本组成部分

液压机主要由液压系统、工作台、液压缸和控制系统等组成。

1. 液压系统：液压系统由油箱、液压泵、液压阀、液压管路和液压缸等组成。液压泵将液体从油箱中抽取并压缩，通过液压管路输送到液压缸中。

2. 工作台：工作台是液压机上用于放置工件的平台，通常由坚固的钢板构成。

3. 液压缸：液压缸是液压机的主要执行元件，它将液体的压力转化为机械能，通过活塞的往复运动来实现对工件的加工。

4. 控制系统：控制系统用于控制液压机的工作过程，包括控制液压泵的启停、液压阀的开关以及液压缸的运动等。

二、液压机的工作原理基于帕斯卡定律，即在一个封闭的液体系统中，施加在液体上的压力会均匀传递到液体中的每个部分。

液压机的工作过程如下：

1. 压力传递：当液压泵启动时，它会抽取液体并将其压缩，产生一定的压力。这个压力通过液压管路传递到液压缸中。

2. 液压缸运动：液压缸是液压机的主要执行元件，它由一个活塞和一个活塞杆组成。当液体压力进入液压缸时，活塞会受到压力的作用而向外运动，从而推动活塞杆。 3. 工件加工：液压缸的活塞杆与工件相连，当活塞杆运动时，工件会受到一定的压力，从而实现对工件的加工、成形、压制等操作。

4. 控制系统控制：液压机的控制系统可以通过控制液压泵的启停、液压阀的开关以及液压缸的运动等来控制液压机的工作过程。根据不同的工艺要求，可以调整液压缸的运动速度、力度等参数。

三、液压机的优势

液压机相比于其他类型的机械设备具有以下优势：

1. 高压力：液压机可以通过液体的传递来实现高压力的加工，能够适应各种材料的加工需求。

2. 稳定性：液压机的工作过程稳定，能够保持一定的加工质量和精度。

3. 可调性：液压机的运动参数可以通过控制系统进行调整，适应不同的工艺要求。
