液压机的工作原理

液压机原理动图

液压机（⼜名：油压机）液压机是⼀种利⽤液体静压⼒来加⼯⾦属、塑料、橡胶、⽊材、粉末

等制品的机械。它常⽤于压制⼯艺和压制成形⼯艺，如：锻压、冲压、冷挤、校直、弯曲、翻

边、薄板拉深、粉末冶⾦、压装等等。

它的原理是利⽤帕斯卡定律制成的利⽤液体压强传动的机械，种类很多。当然，⽤途也根

据需要是多种多样的。如按传递压强的液体种类来分，有油压机和⽔压机两⼤类。

⽔压机产⽣的总压⼒较⼤，常⽤于锻造和冲压。锻造⽔压机⼜分为模锻⽔压机和⾃由锻⽔压机

两种。模锻⽔压机要⽤模具，⽽⾃由锻⽔压机不⽤模具。我国制造的第⼀台万吨⽔压机就是⾃

由锻造⽔压机。

简史

1795年，英国的J.布拉默应⽤帕斯卡原理发明了⽔压机,⽤于打包、榨植物油等。到19世纪中期,

英国开始把⽔压机⽤于锻造，⽔压机遂逐渐取代了超⼤型蒸汽锻锤。到19世纪末，美国制成126000千⽜⾃由锻造⽔压机。此后，全世界先后制造20余台10万千⽜级的⾃由锻造⽔压机，其

中中国制造的有2台（见彩图）。随着电动⾼压泵的出现和完善，锻造⽔压机也向较⼩吨位⽅向

发展。20世纪50年代后出现了⼩型快速锻造⽔压机，可进⾏相当于30～50千⽜锻锤所做的⼯

作。40年代，德国制成180000千⽜的巨型模锻⽔压机，此后全世界先后制成180000千⽜以上的

模锻⽔压机18台，其中中国制造的⼀台为300000千⽜。

⼯作介质

液压机所⽤的⼯作介质的作⽤不仅是传递压强，⽽且保证机器⼯作部件⼯作灵敏、可靠、寿命

长和泄漏少。液压机对⼯作介质的基本要求是：①有适宜的流动性和低的可压缩性，以提⾼传动

的效率；②能防锈蚀；③有好的润滑性能；④易于密封；⑤性能稳定，长期⼯作⽽不变质。液压

机最初⽤⽔作为⼯作介质，以后改⽤在⽔中加⼊少量乳化油⽽成的乳化液，以增加润滑性和减

少锈蚀。19世纪后期出现了以矿物油为⼯作介质的油压机。油有良好的润滑性、防腐蚀性和适

度的粘性，有利于改善液压机的性能。20世纪下半叶出现了新型的⽔基乳化液，其乳化形态

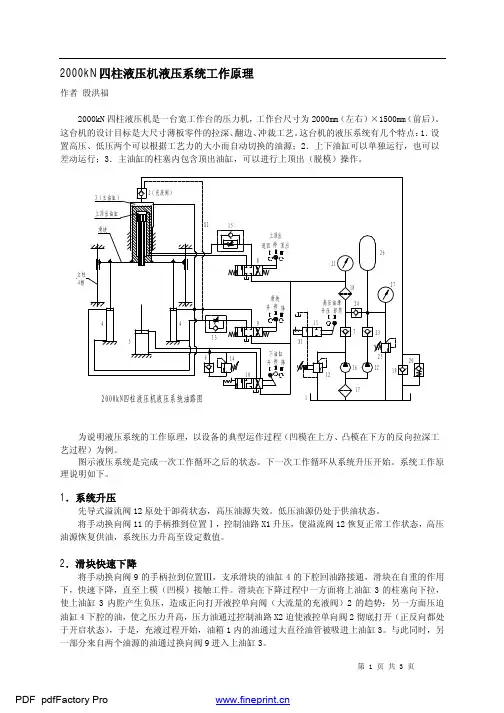

第 1 页 共 3 页 2000kN四柱液压机液压系统工作原理 作者 殷洪福 2000kN四柱液压机是一台宽工作台的压力机，工作台尺寸为2000mm（左右）×1500mm（前后）。这台机的设计目标是大尺寸薄板零件的拉深、翻边、冲裁工艺。这台机的液压系统有几个特点：1．设置高压、低压两个可以根据工艺力的大小而自动切换的油源；2．上下油缸可以单独运行，也可以差动运行；3．主油缸的柱塞内包含顶出油缸，可以进行上顶出（脱模）操作。 降升停滑块升降下油缸停上顶出上顶出油缸3（主油缸）立柱4根高压油源升压卸菏2（充液阀）446789101112131415161718222324252627X1X21192021滑块退回顶出2000kN四柱液压机液压系统油路图5停 为说明液压系统的工作原理，以设备的典型运作过程（凹模在上方、凸模在下方的反向拉深工艺过程）为例。 图示液压系统是完成一次工作循环之后的状态。下一次工作循环从系统升压开始。系统工作原理说明如下。 1．系统升压 先导式溢流阀12原处于卸荷状态，高压油源失效。低压油源仍处于供油状态。 将手动换向阀11的手柄推到位置Ⅰ，控制油路X1升压，使溢流阀12恢复正常工作状态，高压油源恢复供油，系统压力升高至设定数值。 2．滑块快速下降 将手动换向阀9的手柄拉到位置Ⅲ，支承滑块的油缸4的下腔回油路接通，滑块在自重的作用下，快速下降，直至上模（凹模）接触工件。滑块在下降过程中一方面将上油缸3的柱塞向下拉，使上油缸3内腔产生负压，造成正向打开液控单向阀（大流量的充液阀）2的趋势；另一方面压迫油缸4下腔的油，使之压力升高，压力油通过控制油路X2迫使液控单向阀2彻底打开（正反向都处于开启状态），于是，充液过程开始，油箱1内的油通过大直径油管被吸进上油缸3。与此同时，另一部分来自两个油源的油通过换向阀9进入上油缸3。 PDF pdfFactory Pro

液压机工作原理

液压机是一种以液体为介质用来传递能量以实现多种锻压工艺的机器。

液压机是根据帕斯卡原理制成，其工作原理如图1-1-1所示。两个充满工作液体具有柱塞（活塞）的封闭容腔由管道相连通，当小柱塞1上作用有力P1时，液体的压强为p=P1/A1，A1为柱塞1的横截面积。

根据帕斯卡原理：在密闭的容器中液体压强在各个方向上完全相等，压强p将传递到容腔内的每一个点，这样大柱塞2上将产生向上的作用力P2，使工件3变形，且P2=P1*A2/A1，式中A2柱塞2的横截面积。

液压机一般由本体（主机）及液压系统两部分组成。

最常见的液压机本体结构简图如图1-1-2所示。

它由上横梁1，下横梁3，四个立柱2和16个内外螺母组成一个封闭框架，框架承受全部工作载荷。工作缸9固定在上横梁1上，工作缸内装有工作柱塞8，它与活动横梁7相连接，活动横梁以4根立柱为导向，在上、下横梁之间往复运动，活动横梁下表面一般固定有上模（上砧），而下模（下砧）则固定于下横梁3的工作台上。当高压液体进入工作缸并作用于工作柱塞上时，产生了很大的作用力，推

动柱塞，活动横梁及上模向下运动，使工件5在上、下模之间产生塑性变形。回程缸4固定在下横梁上，回程时，工作缸通低压液体，高压液体进入回程缸，推动回程柱塞6及活动横梁向上运动，回到原始位置，完成一个工作循环。

许多中小型液压机采用活塞式工作缸，如图1-1-3所示。当活塞缸的上腔与下腔交替通入高压液体时，可以相继实现工作行程与回程，而不需单独设置回程缸。

液压机的工作循环一般包括停止、充液行程，工作行程及回程。上述的不同行程是由液压控制系统中各种功能的阀门动作来实现的。

液压机的液压系统包括各种高低压泵、高低压容器（油箱、充液罐、蓄势器等）、阀门及相应的连接管道等。其传动方式可分为泵直接传动和泵—蓄势器传动两种。

1.泵直接传动

泵直接传动是由泵将高压液体直接供给液压机的工作缸及其他辅助装置，其最简单的液压系统如图1-1-3所示，它通过一个三位四通滑阀，即换向阀3来实现各种行程。

液压机是什么原理

液压机是利用液体传递压力的原理来实现工作的。其基本工作原理是利用液体的不可压缩性和输送力来实现力的放大或方向的改变。液压机主要由液压泵、液压缸、液压阀和液压油等组成。

工作时，液压泵通过驱动装置产生机械能，将液压油从油箱提升至高压油源，然后通过液压阀控制液压油的流向和压力。液压油流经液压泵将一定压力传递至液压缸，液压油进入液压缸使其活塞产生运动。当液压油进入液压缸的一侧，液压缸的另一侧的液压油会被弹回到油箱中，从而实现力的放大或方向的改变。

液压机的工作原理主要有以下几个特点：

1. 原理简单：液压机利用液体的特性来实现压力传递，其原理相对简单明确。

2. 力的放大：液压机利用液体的不可压缩性，使得小面积受力面承受的压力通过液体传递而得到放大。

3. 灵活性高：液压机的液压管路可以根据需要设计不同的结构，使得液压机在工作时具有较高的灵活性和适应性。

4. 动作平稳：液压机在工作时，液压油的流动速度和压力均可进行调节，因此其动作比较平稳，避免了机械压力机在运行过程中的剧烈震动。

总的来说，液压机通过利用液体传递压力的原理来实现工作，具有简单、力的放大、灵活性高和动作平稳等特点，广泛应用于各个工业领域中。
