最全电缆载流量和对照表（值得收藏）！铜芯线的压降与其电阻有关。
其电阻计算公式：20℃时：17.5÷截面积（平方毫米）=每千米电阻值（Ω）75℃时：21.7÷截面积（平方毫米）=每千米电阻值（Ω）其压降计算公式（按欧姆定律）：V=R×A线损是与其使用的压降、电流有关。
其线损计算公式：P=V×AP-线损功率（瓦特） V-压降值（伏特） A-线电流（安培）二、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量－－17A。
1.5平方毫米铜电源线的安全载流量－－21A。
2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
单相负荷按每千瓦4.5A（COS&=1），计算出电流后再选导线。
三、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5> 20安培=4400千瓦;4平方毫米铜芯线=<6平方毫米铝芯线×5> 30安培=6600千瓦;6平方毫米铜芯线=<10平方毫米铝芯线×5> 50安培=11000千瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积（平方毫米）电缆载流量根据铜芯/铝芯不同，铜芯你用2.5（平方毫米）就可以了其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/2 40/300/400...还有非我国标准如：2.0铝芯1平方最大载流量9A，铜芯1平方最大载流量13.5A二点五下乘以九，往上减一顺号走。
在网上下载个电缆选型软件就搞定了。

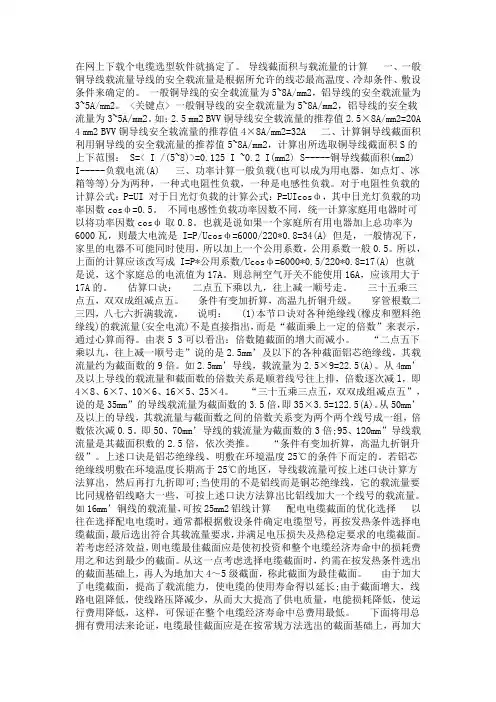

导线截面积与载流量的计算一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围： S=< I /(5~8)>=0.125 I ~0.2 I(mm2) S-----铜导线截面积(mm2) I-----负载电流(A) 三、功率计算一般负载(也可以成为用电器，如点灯、冰箱等等)分为两种，一种式电阻性负载，一种是电感性负载。
对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。
不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数co sф取0.8。
也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0.8=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。
所以，上面的计算应该改写成 I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为17A。
则总闸空气开关不能使用16A，应该用大于17A的。
估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明： (1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
电缆直径和电线截面积电流对照表1、综述铜芯线的压降与其电阻有关，其电阻计算公式：20℃时：17.5÷截面积（平方毫米）=每千米电阻值（Ω）75℃时：21.7÷截面积（平方毫米）=每千米电阻值（Ω）其压降计算公式（按欧姆定律）：V=R×A线损是与其使用的压降、电流有关。
其线损计算公式：P=V×AP-线损功率（瓦特） V-压降值（伏特） A-线电流（安培）2、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量－－17A。
1.5平方毫米铜电源线的安全载流量－－21A。
2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A6平方毫米铜电源线的安全载流量－－48A10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A25平方毫米铜电源线的安全载流量－－120A。
单相负荷按每千瓦4.5A（COS&=1），计算出电流后再选导线。
3、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5>20安培=4400 瓦;4平方毫米铜芯线=<6平方毫米铝芯线×5>30安培=6600 瓦;6平方毫米铜芯线=<10平方毫米铝芯线×5>50安培=11000 瓦土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米就是横截面积（平方毫米）电缆载流量根据铜芯/铝芯不同，铜芯你用2.5（平方毫米）就可以了其标准: 0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400...还有非我国标准如：2.0铝芯1平方最大载流量9A，铜芯1平方最大载流量13.5A二点五下乘以九，往上减一顺号走。
常用铜导线的选用(BVR载流量对照表常用铜导线序号12345678910111213141516171819 铜导线截面（mm ）0．350．50．751．01．52．54．06．010．016．025．035．050．070．095．0120．0150．0185．0240．0 导线额定载流量（A）6812162032406380100125160200250280315400 说明PLC信号PLC信号PLC信号线、电源线PLC信号线、电源线电器控制二级回路布线电器一次回路最小布线，电流互感器至电流表布线从主母排取火的最小布线电器一次回路布线电器一次回路布线电器一次回路布线电器一次回路布线电器一次回路布线电器一次回路布线电器一次回路布线电器一次回路布线电器一次回路布线电器一次回路布线电器一次回路布线电器一次回路布线强制性要求按图样要求按图样要求按图样要求按图样要求按图样要求按图样要求按图样要求按图样要求按图样要求按图样要求按图样要求按图样要求备注见图示要求见图示要求见图示要求见图示要求强制性要求强制性要求对于 1.5、 2.5、4、6、10mm2 的导线可将其截面积数乘以5倍对于16、25mm2 的导线可将其截面积数乘以 4 倍。
对于35、50mm2 的导线可将其截面积数乘以 3 倍。
对于70、95mm2 的导线可将其截面积数乘以 2.5 倍。
对于120、150、185mm2的导线可将其截面积数乘以2倍。
导线的安全载流量与截面积2008-03-26阅读:257 出处:作者:编辑：一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
<关键点>一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
女口： 2.5 mm2 BVV铜导线安全载流量的推荐值 2.5 x 8A/mm2=20A4 mm2 BVV铜导线安全载流量的推荐值4 x 8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S 的上下范围：S=< I /（5~8）>=0.125 I ~0.2 1（mm2）5 -- 铜导线截面积（mm2）I ---- 负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。

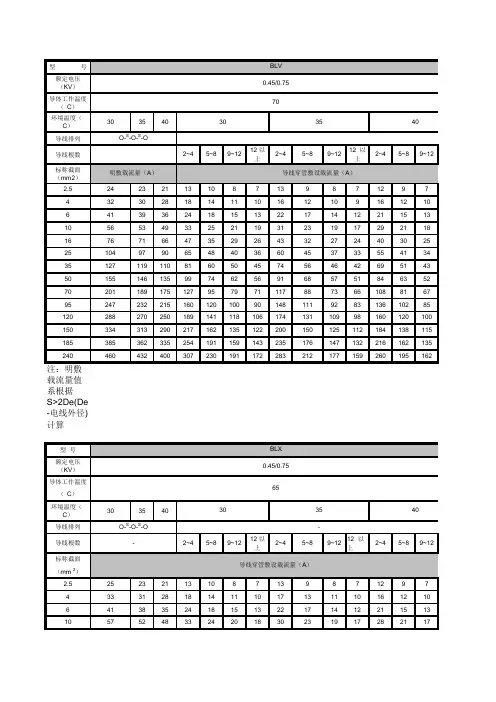

电缆大小与电流对照表1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是<截面乘上一定的倍数"来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小。
<二点五下乘以九，往上减一顺号走"说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
<三十五乘三点五，双双成组减点五"，说的是35mm"的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm"导线载流量是其截面积数的2．5倍，依次类推。
<条件有变加折算，高温九折铜升级"。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
如16mm’铜线的载流量，可按25mm2铝线计算。
导线横截面与载流量对照表导线横截面与载流量对照表环境温度最高到达150deg;C时，硅橡胶绝缘的电缆（导体为铜）负荷表如下：AWG规范横截面(mm;平方;)多芯线载流量(A)单芯线载流量(A) 190.751215181.001519161.501824142.502632124.003442106.004454810.006173616.008298425.00108129235.00135158150.001681982/070.002072453/095.002502924/0120.00292344250MCM150.00335391350MCM185.00382448450MCM240.00453528550MCM300.00523608AWG=实习的mm;平方;和电阻表（下面给出了与AWG等价的mm;平方;值和直径（mm）。
前面表格给出的是商用的等价值，那些是近似值。
）：AWG或Kcmil数值横截面(mm;平方;)直径(mm)芯线电阻(欧/km) 190.751215181.001519161.501824142.502632124.003442106.004454810.006173616.008298425.00108129235.00135158150.001681982/070.002072453/095.002502924/0120.00292344250MCM150.00335391350MCM185.00382448450MCM240.00453528550MCM300.00523608运用口诀和一些简略的心算办法。
也可直接求得导线截面积的预算值，并且并不影响运用。
铝芯绝缘导线载流量与截面积倍数的联络口诀如下：10下五，100上二；25、35，四、三界；70、95，两倍半；穿管、温度，八九（0.72）折；裸线加一半，铜线晋级算。
此口诀以铝芯绝缘导线明敷、环境温度为25deg;C的条件为准，口诀对各种截面导线的载流量（A），用截面积，（mm;平方;），乘以必定的倍数来标明，为此，要了解导线芯线截面摆放，把口诀的截面积与倍数联络：摆放起来，标明为：{10五倍{16---25四倍{35---50三倍{75---95二倍半{100以上二倍此外，口诀中的穿管、温度，八九折是辅导线不明敷，温度逾越25deg;C较多时才予以思考。
电线截面积电流对照表电线截面积（mm²）最大允许电流（A）0.5 30.75 41 61.5 102.5 164 256 3510 5016 7025 9535 12050 15070 19595 230120 265150 310185 350240 430300 500400 605500 700630 800800 10001000 1210以上表格列出了各种电线截面积与其对应的最大允许电流。
在选用电线时，合理匹配电线截面积和所需负载电流非常重要，以确保电线能够正常工作，避免过载或电线过热等安全问题的发生。
通常情况下，电线截面积越大，其所能承载的电流也越大。
因此，在选择电线时，我们需要确定负载电流，并根据此电流值来选择合适的电线截面积。
过小的截面积会导致电线过载，可能引发火灾等安全隐患，而过大的截面积则可能浪费材料和造成不必要的成本。
根据电线的使用环境和负载电流，我们可以通过查找电线截面积电流对照表，快速准确地找到适合的电线截面积，从而保障电线的运行安全与稳定性。
需要注意的是，电线截面积电流对照表中给出的数值仅供参考，实际选择时还需综合考虑其他因素，例如导线材质、环境温度、敷设方式等。
在特殊情况下，建议咨询专业人士，以确保电线系统的正常运行。
此外，为确保电线系统的使用安全，还需注意以下几点：1. 所使用的电线应符合相关的国家或地区标准规定，如中国的国家标准GB 14048和GB 5023。
2. 在电线敷设过程中，应避免任何液体、固体或气体对电线造成损坏。
3. 电线连接应牢固可靠，避免接触不良、电线松动等情况。
4. 定期对电线系统进行检查与维护，及时处理老化、磨损或劣化的电线。
总结起来，了解电线截面积电流对照表对于正确选择电线非常重要。
根据所需的负载电流，我们可以快速找到合适的电线截面积，确保电线系统的工作安全和稳定。
同时，还需要遵守相关的安全标准和要求，合理进行电线的敷设与连接，并进行定期的检查与维护，以确保电线系统的正常运行。
常⽤铜导线（BVR）载流量对照表常⽤铜导线（BVR）载流量对照表
(2008-09-17 09:31:17)
转载▼
标签：
园林
电⼯
电流
杂谈
分类：园林资料
常⽤铜导线的选⽤
常⽤铜导线（BVR）载流量对照表
序号铜导线截⾯
（mm2）导线额定载流量
（A）
说明备注
10．35PLC信号见图⽰要求20．5PLC信号见图⽰要求30．756PLC信号线、电源线见图⽰要求41．08PLC信号线、电源线见图⽰要求51．512电器控制⼆级回路布线强制性要求62．516电器⼀次回路最⼩布线，电
流互感器⾄电流表布线
强制性要求74．020从主母排取⽕的最⼩布线强制性要求86．032电器⼀次回路布线按图样要求910．040电器⼀次回路布线按图样要求1016．063电器⼀次回路布线按图样要求1125．080电器⼀次回路布线按图样要求1235．0100电器⼀次回路布线按图样要求1350．0125电器⼀次回路布线按图样要求1470．0160电器⼀次回路布线按图样要求1595．0200电器⼀次回路布线按图样要求16120．0250电器⼀次回路布线按图样要求17150．0280电器⼀次回路布线按图样要求18185．0315电器⼀次回路布线按图样要求19240．0400电器⼀次回路布线按图样要求。
