抗震支吊架设计浅谈

抗震支吊架设计要求咱来说说抗震支吊架的设计要求哈。

一、总体原则。

1. 安全第一。

这抗震支吊架啊，就像建筑的保镖，得保证在地震来的时候，那些管道啊、设备啥的不会乱跑乱晃，不会掉下来砸到人或者把别的东西弄坏了。

要是设计得不好，地震一闹，就跟多米诺骨牌似的，那可就惨咯。

2. 匹配建筑结构。

它得和建筑结构很合拍才行。

就像给人做衣服得量体裁衣一样，抗震支吊架也要根据建筑的类型、高度、结构形式这些来设计。

比如说，高楼大厦和小矮房子的要求肯定不一样，框架结构和砖混结构的建筑，支吊架的设计也得有区别。

二、具体要求。

1. 承载能力要强。

抗震支吊架得能扛得住地震时候的力。

它要能承受管道和设备自身的重量，这是最基本的。

然后呢，还要能对付地震带来的水平方向和垂直方向的力。

这就像一个大力士，不但要能抱起正常的东西，地震的时候还要能稳住，不被晃倒。

比如说，那些大口径的水管子很重的，支吊架要是不够结实，地震一来，水管子就可能断裂，那水到处流，不就乱套了嘛。

2. 布局合理。

布局可是个大学问。

支吊架不能乱摆，要按照管道系统和设备的布局来设置。

一般来说，在管道的转弯处、分支处、末端这些地方，往往是比较薄弱的，就像人的关节一样，所以这些地方要重点照顾，设置抗震支吊架。

而且呢，相邻的支吊架之间的距离也得合适，不能太远，太远了中间的管道就容易晃得厉害；也不能太近，太近了又浪费材料，还可能互相干扰。

3. 材料选择。

材料得靠谱。

就像盖房子要用好砖头和好钢筋一样，抗震支吊架的材料要质量好、强度高。

钢材是比较常用的材料，不过这钢材也有讲究，得根据具体的设计要求选择合适的型号和规格。

不能用那些质量差的、容易生锈或者强度不够的材料，不然在地震的时候，支吊架自己先垮了，那还怎么保护管道和设备呢？4. 考虑后期维护。

设计的时候得想着以后怎么维护。

这抗震支吊架可不是安装上就不管了，万一有点小毛病，得方便维修人员去检查、修理或者更换。

比如说，不能把支吊架设计在一个特别难到达的地方，或者把管道和支吊架连接得死死的，到时候想拆开都费劲。

抗震支架设计专篇
随着城市化进程的加快，高层建筑的数量不断增加，地震对建筑物的破坏也越来越严重。

因此，抗震支架的设计变得越来越重要。

本文将从抗震支架的设计原则、材料选择、结构设计等方面进行探讨。

一、设计原则
抗震支架的设计应遵循以下原则：
1.合理布局：抗震支架应在建筑物的主体结构上合理布置，以保证其能够承受地震力的作用。

2.强度充足：抗震支架的强度应充足，能够承受地震力的作用，避免支架的破坏。

3.刚度适当：抗震支架的刚度应适当，能够在地震中发挥其应有的作用，同时不会对建筑物的整体刚度产生过大的影响。

4.材料优良：抗震支架的材料应选用优良的材料，以保证其强度和刚度。

二、材料选择
抗震支架的材料应选用高强度、高刚度的材料，如钢材、混凝土等。

其中，钢材是抗震支架常用的材料之一，其强度和刚度都比较高，而且易于加工和安装。

混凝土也是一种常用的材料，其强度和刚度
都比较高，而且具有良好的耐久性和抗震性能。

三、结构设计
抗震支架的结构设计应考虑以下因素：
1.支架的形式：抗震支架的形式应根据建筑物的结构特点和地震力的作用方式来确定。

2.支架的尺寸：抗震支架的尺寸应根据建筑物的结构特点和地震力的作用方式来确定。

3.支架的连接方式：抗震支架的连接方式应选用可靠的连接方式，以保证支架的稳定性和强度。

4.支架的安装方式：抗震支架的安装方式应根据建筑物的结构特点和地震力的作用方式来确定。

抗震支架的设计是建筑物抗震设计的重要组成部分，其设计应遵循一定的原则，选用优良的材料，进行合理的结构设计，以保证建筑物在地震中的安全性和稳定性。

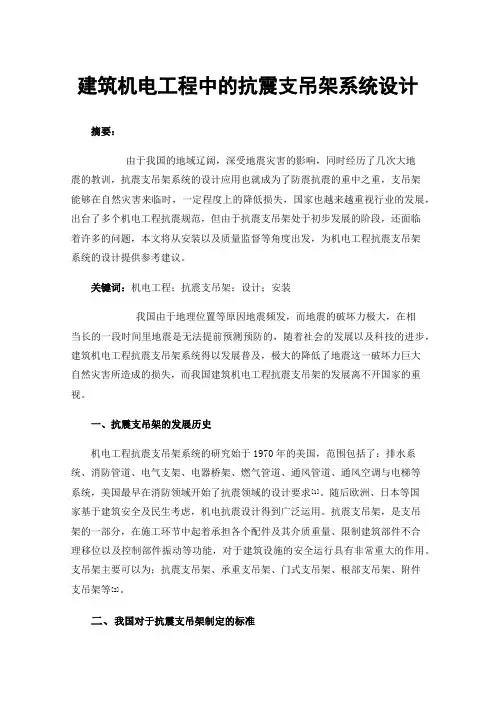

建筑机电工程中的抗震支吊架系统设计摘要：由于我国的地域辽阔，深受地震灾害的影响，同时经历了几次大地震的教训，抗震支吊架系统的设计应用也就成为了防震抗震的重中之重，支吊架能够在自然灾害来临时，一定程度上的降低损失，国家也越来越重视行业的发展，出台了多个机电工程抗震规范，但由于抗震支吊架处于初步发展的阶段，还面临着许多的问题，本文将从安装以及质量监督等角度出发，为机电工程抗震支吊架系统的设计提供参考建议。

关键词：机电工程；抗震支吊架；设计；安装我国由于地理位置等原因地震频发，而地震的破坏力极大，在相当长的一段时间里地震是无法提前预测预防的，随着社会的发展以及科技的进步，建筑机电工程抗震支吊架系统得以发展普及，极大的降低了地震这一破坏力巨大自然灾害所造成的损失，而我国建筑机电工程抗震支吊架的发展离不开国家的重视。

一、抗震支吊架的发展历史机电工程抗震支吊架系统的研究始于1970年的美国，范围包括了：排水系统、消防管道、电气支架、电器桥架、燃气管道、通风管道、通风空调与电梯等系统，美国最早在消防领域开始了抗震领域的设计要求[1]。

随后欧洲、日本等国家基于建筑安全及民生考虑，机电抗震设计得到广泛运用。

抗震支吊架，是支吊架的一部分，在施工环节中起着承担各个配件及其介质重量、限制建筑部件不合理移位以及控制部件振动等功能，对于建筑设施的安全运行具有非常重大的作用。

支吊架主要可以为；抗震支吊架、承重支吊架、门式支吊架、根部支吊架、附件支吊架等[2]。

二、我国对于抗震支吊架制定的标准我国在2008年5.12汶川大地震后，建设部对原来GB50011-2001(建筑抗震设计规范)进行了修改，做到：大震不倒，中震可修，小震不坏。

2014年10月9日，国家住房和城乡建设部及国家质量监督检验检疫总局正式颁布（建筑机电工程抗震设计规范）为国标准，编号：GB50981-2014，从2015年8月1日起强制执行。

建筑机电抗震是国家和民众共同需求，国家也在为其发展做出努力，是有利于民生的重大举措，也是社会发展的必然趋势[3]。

抗震支吊架的设计与安装规范步骤是怎样的安装抗震支吊架是为了在地震中给予建筑机电工程设施给予可靠的保护，承受来自任意水平方向的地震作用。

很多朋友问我，抗震支吊架是怎么设计的，有何安装步骤和相关原则呢？1.设计范围：≥DN65的给水、热水、消防、空调水管道或重力超过1.8KN的其他设备，风管矩形截面面积大于等于0.38m2和圆形管径直径大于等于0.7m的风道应设置抗震支吊架。

2.内径不小于60mm的电气配管或重力不小于150KN/M的电缆梯架、电缆槽盒、母线槽均应进行抗震支吊架设计。

3.水平管道应在离转弯处0.6m范围内设置侧向抗震支吊架，当斜撑直接作用于管道时，可作为另一侧管道的纵向抗震支吊架。

4.每段水平直管应在两段设置侧向抗震支吊架。

5.当两个侧向抗震支吊架间距大于等于最大设计间距时，应在中间增设侧向抗震支吊架。

6.每段水平直管应至少设置一个纵向抗震支吊架。

安装前仔细阅读施工图纸，并进行现场勘查并与施工图进行比对。

同时要配合其他工种的安装进度。

按施工图纸勘查现场后，需进行放线、定位的工作。

同时标记出管道、桥架、风管等吊挂物需要爬坡及转弯处的位置，留出支吊架安装的空间。

多种管线集中在一起时，要按照小让大，有压让无压，常温让保温的原则。

支吊架安装时，应严格按照图纸要求的安装间距、安装方式、安装角度进行安装。

抗震支架的形式主要有四种：单水管系统、单风管系统、单桥架系统、组合系统。

一、单管抗震支吊架安装步骤根据单管的安装类型，单管的安装步骤主要包括：测量、锚栓定位→切料→主吊的安装→斜撑的安装→加劲装置的安装。

二、风管抗震支吊架的安装步骤以矩形风管为例，根据风管的外形，选择对应的抗震支吊架来进行安装，安装的步骤主要包括：测量、锚栓定位→切料→主吊的安装→横粱的安装→斜撑的安装→加劲装置的安装三、桥架抗震支吊架的安装步骤根据桥架的外形，选择对应的抗震支吊架来进行安装，安装的步骤主要包括：测量、锚栓定位→切料→主吊的安装→横粱的安装→侧向、纵向支撑的安装→加劲装置的安装四、组合抗震支吊架的安装步骤组合的种类有很多，但是安装的步骤基本一致，现已水管组合为例来进行安装，根据组合的安装形式，选择对应的抗震支吊架进行安装，安装的步骤主要包括：测量、锚栓定位→切料→主吊的安装→横粱槽钢的安装、水管的固定→侧向、纵向支撑的安装→加劲装置的安装。

抗震支吊架深化设计原则
抗震支吊架是建筑工程中的重要部件，它能够在地震发生时有
效地保护建筑结构和设备设施，减少地震灾害对建筑物的影响。

为
了确保抗震支吊架的有效性，需要深化设计原则，以提高其抗震性
能和安全性。

首先，抗震支吊架的设计原则应包括符合国家和地方的抗震设
计规范和标准。

这意味着设计人员需要充分了解相关的抗震设计规范，确保支吊架的设计符合相关标准，以保证其在地震发生时能够
发挥应有的作用。

其次，抗震支吊架的设计原则还应考虑到建筑结构的特点和设
备设施的重量。

不同的建筑结构和设备设施可能需要不同类型和尺
寸的支吊架，因此设计人员需要根据具体情况进行综合考虑，确保
支吊架能够承受相应的重量和力度。

此外，抗震支吊架的设计原则还应注重材料的选择和制造工艺。

优质的材料和先进的制造工艺能够提高支吊架的抗震性能和耐久性，从而确保其在地震发生时能够有效地保护建筑结构和设备设施。

最后，抗震支吊架的设计原则还应考虑到安装和维护的便利性。

设计人员需要充分考虑支吊架的安装和维护情况，确保其能够方便
地进行安装和维护，从而提高支吊架的可靠性和使用效果。

总之，抗震支吊架的深化设计原则是确保其抗震性能和安全性
的重要保障。

设计人员需要充分考虑抗震支吊架的设计规范、建筑
结构特点、设备设施重量、材料选择和制造工艺、安装和维护便利
性等因素，以确保支吊架能够在地震发生时有效地保护建筑结构和
设备设施，减少地震灾害对建筑物的影响。

抗震吊支架设计及施工说明一、设计要求1.抗震吊支架的设计应符合国家相关标准及规范的要求，确保建筑物在地震发生时能够承受较大的水平荷载和地震力，减少结构破坏，确保人员和财产安全。

2.抗震吊支架的设计应根据具体的建筑结构特点和地区地震状况进行分析和计算，充分考虑结构的稳定性和承载能力。

3.抗震吊支架的设计应考虑结构的整体性和相互作用，合理布置构件，确保结构的协调性和一体性。

二、设计方案1.抗震吊支架的主要构件应采用高强度材料，如钢材或混凝土，以增加结构的承载能力和抗震性能。

2.抗震吊支架的吊托臂和吊托支架应采用合理的结构形式，以增加结构的刚度和稳定性，减小地震力对结构的影响。

3.抗震吊支架的连接方式应采用可靠的连接方法，如焊接、螺栓连接等，确保结构的稳定性和整体性。

三、施工要求1.施工前应进行详细的现场勘察和测量，了解地基情况、地震状况和承重墙的位置，为施工提供准确的基础数据。

2.施工前应制定详细的施工方案，包括材料准备、施工工艺和施工顺序等，确保施工的质量和安全。

3.施工过程中应严格按照设计要求进行施工，确保各个节点的连接和支撑的稳定性。

施工人员应具备相关的资质和技术，熟悉施工工艺和安全规范。

4.施工完成后应进行验收和检测，确保抗震吊支架的质量和安全性能。

如有发现问题，及时进行整改和调整。

四、安全措施1.施工过程中应设置相应的安全警示标志和防护措施，确保施工人员的安全和周围环境的安全。

2.施工现场应保持整洁，及时清理道路和施工材料，以减少施工现场的安全隐患。

3.施工人员应穿戴合适的个人防护装备，严禁在未经培训的情况下操作危险工具和设备。

4.施工过程中应密切关注天气状况和地震预警信息，确保及时采取相应的安全措施。

五、经济效益六、结论抗震吊支架的设计和施工是提高建筑物抗震性能和确保人员安全的重要措施。

通过合理的设计和施工，可以有效提高抗震吊支架的稳定性和承载能力，减少地震力对结构的影响。

同时，在施工过程中要严格按照设计要求进行施工，确保施工的质量和安全。

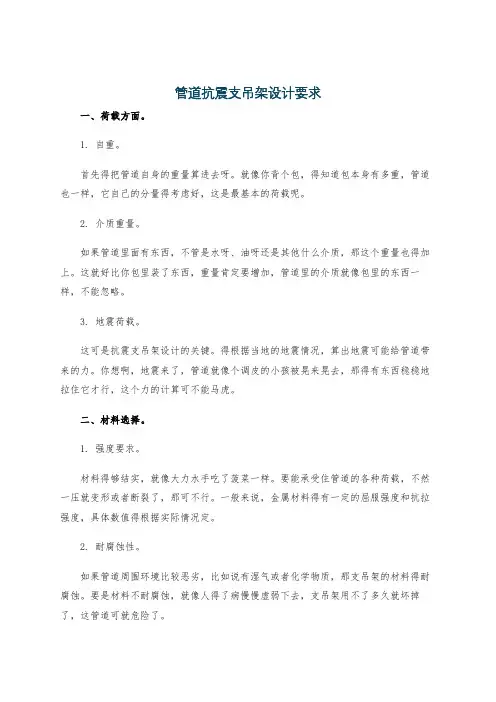

管道抗震支吊架设计要求一、荷载方面。

1. 自重。

首先得把管道自身的重量算进去呀。

就像你背个包，得知道包本身有多重，管道也一样，它自己的分量得考虑好，这是最基本的荷载呢。

2. 介质重量。

如果管道里面有东西，不管是水呀、油呀还是其他什么介质，那这个重量也得加上。

这就好比你包里装了东西，重量肯定要增加，管道里的介质就像包里的东西一样，不能忽略。

3. 地震荷载。

这可是抗震支吊架设计的关键。

得根据当地的地震情况，算出地震可能给管道带来的力。

你想啊，地震来了，管道就像个调皮的小孩被晃来晃去，那得有东西稳稳地拉住它才行，这个力的计算可不能马虎。

二、材料选择。

1. 强度要求。

材料得够结实，就像大力水手吃了菠菜一样。

要能承受住管道的各种荷载，不然一压就变形或者断裂了，那可不行。

一般来说，金属材料得有一定的屈服强度和抗拉强度，具体数值得根据实际情况定。

2. 耐腐蚀性。

如果管道周围环境比较恶劣，比如说有湿气或者化学物质，那支吊架的材料得耐腐蚀。

要是材料不耐腐蚀，就像人得了病慢慢虚弱下去，支吊架用不了多久就坏掉了，这管道可就危险了。

三、布置原则。

1. 间距合理。

支吊架不能太稀，不然管道中间部分就会晃晃悠悠的；也不能太密，那样太浪费材料了。

要根据管道的直径、重量等因素合理确定间距。

就像种树，种得太稀了不能防风固沙，种得太密了又浪费土地资源。

2. 支撑点选择。

要选在管道比较稳固的地方做支撑点。

比如说在管道的弯头、三通这些地方，它们本身就比较“强壮”，支吊架安装在这些地方效果会更好。

这就好比你盖房子，地基要选在坚实的土地上一样。

四、构造设计。

1. 连接牢固。

支吊架和管道之间、支吊架和建筑结构之间的连接一定要牢固。

就像两个人手拉手，如果拉得不紧，稍微一拽就分开了，那在地震的时候管道肯定会乱跑。

连接的螺栓呀、焊接呀都得按照规范来做。

2. 活动部件灵活。

如果支吊架有一些活动部件，比如可调节的装置，那这些部件得灵活好用。

不能像生锈的老机器一样，转不动或者调不了，要能根据实际情况方便地调整支吊架的位置或者紧度。

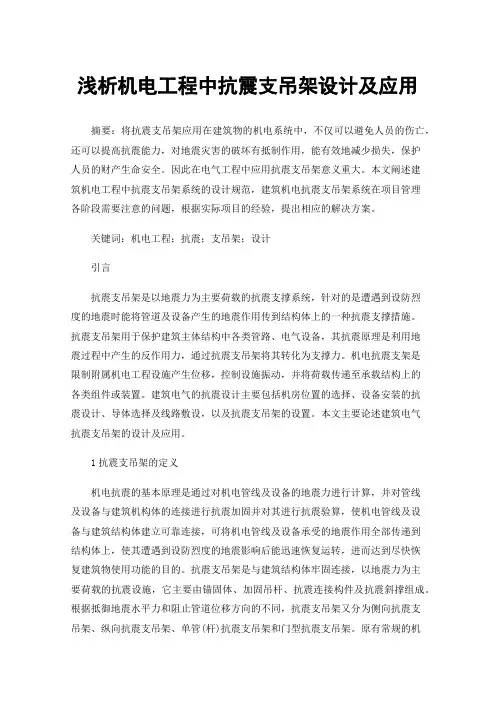

浅析机电工程中抗震支吊架设计及应用摘要：将抗震支吊架应用在建筑物的机电系统中，不仅可以避免人员的伤亡，还可以提高抗震能力，对地震灾害的破坏有抵制作用，能有效地减少损失，保护人员的财产生命安全。

因此在电气工程中应用抗震支吊架意义重大。

本文阐述建筑机电工程中抗震支吊架系统的设计规范，建筑机电抗震支吊架系统在项目管理各阶段需要注意的问题，根据实际项目的经验，提出相应的解决方案。

关键词：机电工程；抗震；支吊架；设计引言抗震支吊架是以地震力为主要荷载的抗震支撑系统，针对的是遭遇到设防烈度的地震时能将管道及设备产生的地震作用传到结构体上的一种抗震支撑措施。

抗震支吊架用于保护建筑主体结构中各类管路、电气设备，其抗震原理是利用地震过程中产生的反作用力，通过抗震支吊架将其转化为支撑力。

机电抗震支架是限制附属机电工程设施产生位移，控制设施振动，并将荷载传递至承载结构上的各类组件或装置。

建筑电气的抗震设计主要包括机房位置的选择、设备安装的抗震设计、导体选择及线路敷设，以及抗震支吊架的设置。

本文主要论述建筑电气抗震支吊架的设计及应用。

1抗震支吊架的定义机电抗震的基本原理是通过对机电管线及设备的地震力进行计算，并对管线及设备与建筑机构体的连接进行抗震加固并对其进行抗震验算，使机电管线及设备与建筑结构体建立可靠连接，可将机电管线及设备承受的地震作用全部传递到结构体上，使其遭遇到设防烈度的地震影响后能迅速恢复运转，进而达到尽快恢复建筑物使用功能的目的。

抗震支吊架是与建筑结构体牢固连接，以地震力为主要荷载的抗震设施，它主要由锚固体、加固吊杆、抗震连接构件及抗震斜撑组成。

根据抵御地震水平力和阻止管道位移方向的不同，抗震支吊架又分为侧向抗震支吊架、纵向抗震支吊架、单管(杆)抗震支吊架和门型抗震支吊架。

原有常规的机电设备和管道的普通支吊架是以承受重力负荷为主，而抗震支吊架是对机电工程设备管道实施抗震设防的支持系统，两种支吊架并不重复，而是相辅相成的。

抗震支吊架设计1 引言1.1 抗震支吊架的背景与意义地震作为一种自然灾害，给人类带来了巨大的损失。

我国作为一个地震多发国家，建筑物的抗震性能尤为重要。

抗震支吊架作为建筑物机电工程中重要的组成部分，其作用是在地震发生时，保证建筑物的机电系统正常运转，减少地震对建筑物及人员安全的危害。

抗震支吊架的应用可以有效降低地震灾害对建筑物内部设施的影响，提高建筑物的整体抗震能力。

在地震频发的地区，抗震支吊架的设计和应用具有重要意义。

1.2 文档目的和结构本文档旨在介绍抗震支吊架的设计原理、方法、流程以及施工和验收等方面的知识，为从事抗震支吊架设计、施工和管理的工程技术人员提供参考。

本文档共分为八个章节，分别为：1.引言2.抗震支吊架基础知识3.抗震支吊架的设计原则与要求4.抗震支吊架的设计流程与方法5.抗震支吊架的选型与计算6.抗震支吊架的施工与验收7.抗震支吊架的维护与管理8.结论每个章节都从不同的角度对抗震支吊架的设计和应用进行了详细的阐述，以帮助读者全面了解抗震支吊架的相关知识。

2 抗震支吊架基础知识2.1 抗震支吊架的概念与分类抗震支吊架是用于固定建筑物中的各种管道、电缆桥架、风管等设施，以承受由于地震作用产生的水平及垂直荷载，减少地震对建筑物内部设施造成的损害。

根据其结构形式和功能特点，抗震支吊架可以分为以下几类：1.刚性抗震支吊架：主要由型钢、钢板等刚性材料制成，具有较大的刚度，能够限制管道在地震作用下的位移。

2.柔性抗震支吊架：采用橡胶、弹簧等柔性元件，能够有效吸收地震能量，降低对管道的损害。

3.复合型抗震支吊架：结合刚性和柔性特点，既具有较好的刚度，又能吸收部分地震能量。

2.2 抗震支吊架的组成与工作原理抗震支吊架主要由以下几部分组成：1.支吊架本体：承担管道、电缆桥架等设施的重量，将其固定在建筑结构上。

2.抗震元件：包括橡胶垫、弹簧、阻尼器等，用于吸收地震能量，降低管道位移。

3.连接件：连接支吊架本体与建筑结构，保证支吊架的稳定性。

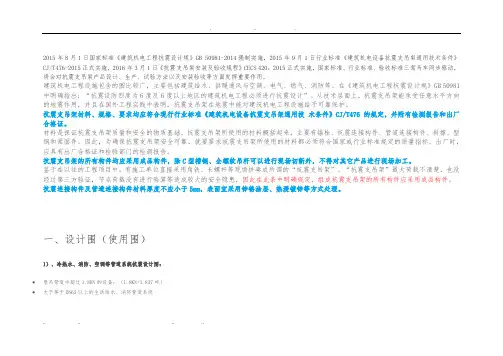

2015年8月1日国家标准《建筑机电工程抗震设计规》GB 50981-2014强制实施，2015年9月1日行业标准《建筑机电设备抗震支吊架通用技术条件》CJ/T476-2015正式实施，2016年3月1日《抗震支吊架安装及验收规程》CECS 420：2015正式实施，国家标准、行业标准、验收标准三驾马车同步驱动，将会对抗震支吊架产品设计、生产、试验方法以及安装验收等方面发挥重要作用。

建筑机电工程设施包含的围比较广，主要包括建筑给水、供暖通风与空调、电气、燃气、消防等。

在《建筑机电工程抗震设计规》GB 50981中明确指出：“抗震设防烈度为6度及6度以上地区的建筑机电工程必须进行抗震设计”。

从技术层面上，抗震支吊架能承受任意水平方向的地震作用，并且在国外工程实践中表明，抗震支吊架在地震中能对建筑机电工程设施给予可靠保护。

抗震支吊架材料、规格、要求均应符合现行行业标准《建筑机电设备抗震支吊架通用技术条件》CJ/T476 的规定，并附有检测报告和出厂合格证。

材料是保证抗震支吊架质量和安全的物质基础。

抗震支吊架所使用的材料概括起来，主要有锚栓、抗震连接构件、管道连接构件、斜撑、型钢和紧固件。

因此，为确保抗震支吊架安全可靠，就要要求抗震支吊架所使用的材料都必须符合国家或行业标准规定的质量指标。

出厂时，应具有出厂合格证和检验部门的检测报告。

抗震支吊架的所有构件均应采用成品构件，除C型槽钢、全螺纹吊杆可以进行现场切断外，不得对其它产品进行现场加工。

鉴于在以往的工程项目中，有施工单位直接采用角铁、长螺杆等现场拼凑成所谓的“抗震支吊架”。

“抗震支吊架”最大荷载不清楚，也没经过第三方验证，节点荷载没有进行验算等造成较大的安全隐患，因此在此条中明确规定，组成抗震支吊架的所有构件应采用成品构件。

抗震连接构件及管道连接构件材料厚度不应小于5mm，表面宜采用锌铬涂层、热浸镀锌等方式处理。

一、设计围（使用围）1）、冷热水、消防、空调等管道系统抗震设计围：•悬吊管道中超过1.8KN的设备；（1.8KN=1.837吨）•大于等于DN65以上的生活给水、消防管道系统.. .. .. ..2）、空调、通风管路系统抗震设计围：•所有直径大于等于0.7m的风管系统；•所有矩形截面积大于等于0.38㎡的矩形风管3）、电力系统管道及电缆桥架系统抗震设计围：•径大于等于60mm的电气配管；•重力大于等于150N/m的电缆桥架、电缆梯架、电缆线盒、母线槽二、受力分析（布点要求）•抗震支撑受力围划分，水平直管的侧向支撑间距不超过12m，纵向支撑间距不超过24m。

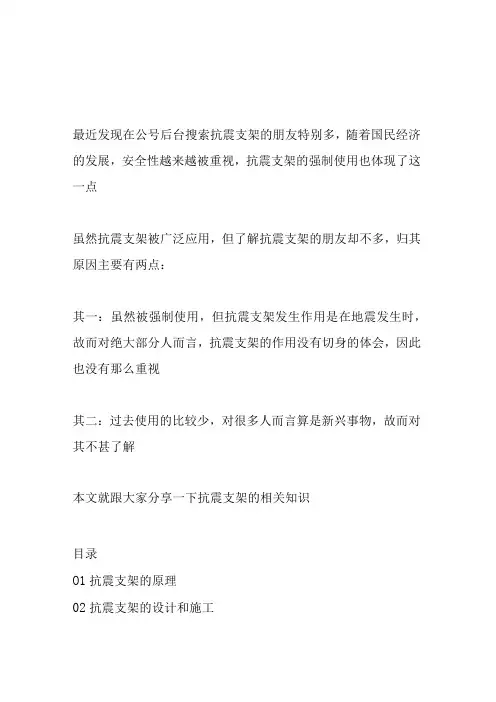

最近发现在公号后台搜索抗震支架的朋友特别多，随着国民经济的发展，安全性越来越被重视，抗震支架的强制使用也体现了这一点虽然抗震支架被广泛应用，但了解抗震支架的朋友却不多，归其原因主要有两点：其一：虽然被强制使用，但抗震支架发生作用是在地震发生时，故而对绝大部分人而言，抗震支架的作用没有切身的体会，因此也没有那么重视其二：过去使用的比较少，对很多人而言算是新兴事物，故而对其不甚了解本文就跟大家分享一下抗震支架的相关知识目录O1抗震支架的原理02抗震支架的设计和施工03抗震支架成本控制点01抗震支架的原理抗震支架是在地震发生时对管线的一种保护措施，不少人觉得抗震支架看上去也很单薄，是不是智商税呢？其实这是对抗震支架作用的不了解造成的传统的承重支架系统是以重力为主要荷载的支撑系统（传统重力支吊架仅承受竖向荷载），如遇地震，虽然竖向承载力问题不大，但当地震的横向力侵袭时，由于缺少横向的支撑结构，极易造成侧向摆动大，破坏临近设施，甚至脱落；抗震支架虽然称之为抗震支架，但实际上抗震支架的主要作用不在于承重，而是当地震发生时起到约束管线整体侧向、水平摇摆，提高管线整体性，布设抗震支吊架，改变管线系统动力特性，由柔变刚，地震作用下响应明显变小。

提高管线整体韧性的作用，或者可以理解为在地震来临时，抗震支架可以将管线化为相对统一的整体，并且加强整体的抗剪能力。

减少管线破环，避免管线掉落对建筑、设备以及人员的伤害，成为建筑整体抗震措施的一部分抗震支吊架分纵向、横向支吊架，其受力、布设、锚固等涉及地震工程、结构工程、机械工程、给排水等多学科多领域目前，抗震支架在建筑工程中的作用已受到广泛认可，抗震支架已可应用于建筑给排水工程、建筑电气工程、建筑暖通工程、太阳能光伏系统、地铁支架系统等系统中02抗震支架的设计和施工1哪些情况需要设置抗震支架是不是所有的建筑物都需要设置抗震支架呢？当然不是是否需要安装抗震支架取决于当地的抗震烈设防烈度以及建筑几点设施管道的规格以下情况必须设置抗震支架，大家可以在日常工作中对比项目情况，对是否设置抗震支架或设置多少抗震支架进行选择1.1抗震设防烈度要求抗震设防烈度为6度及6度以上地区的建筑机电工程必须进行抗震设计（含地下综合管廊）1.2安装专业要求给水排水①室内给水，热水以及消防管道直径大于或等于DN65的管道；②泵房内的管道;水管抗震支架示意图暖通空调①锅炉房、制冷机房、热交换站内管道②矩形截面面积大于等于0.38平方米的；圆形直径大于等于0.7m的风管系统；③防排烟风道，事故通风风道以及相关设备。

抗震支吊架的4个重点问题及分析在建筑机电工程中，抗震支吊架已开始强制使用，但是很多工程朋友对此还比较陌生，因为一直以来建筑在设计中基本不考虑机电的抗震，抗震支吊架也从没用过。

但是现在情况不一样了，建筑机电行业在抗震领域有了国家标准，其中明确规定了抗震支吊架的设置和设计。

下面就基于抗震支吊架的4个重点问题,做一个梳理：一、设置抗震支吊架的依据依据2015年住房城乡建设部发布实施的国家标准GB50981-2014《建筑机电工程抗震设计规范》，其中明确规定了抗震支吊架的设计与使用。

该标准自2015年8月1日起实施，也意味着自此之后的建筑机电工程必须要考虑抗震支吊架了。

二、何为抗震支吊架抗震支吊架是用于支承水管、风管、桥架等机电管线设备并提供抗震支撑的支吊架产品。

依据GB50981-2014《建筑机电工程抗震设计规范》，抗震支吊架的定义是：与建筑结构体牢固连接，以地震力为主要荷载的抗震支撑设施。

由锚固体、加固吊杆、抗震连接构件及抗震斜撑组成。

三、抗震支吊架的常见形式依据GB50981-2014《建筑机电工程抗震设计规范》，抗震支吊架是由锚固件、加固吊杆、抗震连接构件及抗震斜撑组成。

组成抗震支吊架的所有构件应采用成品构件，连接紧固件的构造应便于安装。

四、抗震支吊桥的设置范围依据GB50981-2014《建筑机电工程抗震设计规范》：第1.0.4条（强条）规定抗震设计烈度为6度及6度以上地区的建筑机电工程必须进行抗震设计。

第3.1.6条条文说明规定了需进行抗震设防的内容：①悬吊管道中重力大于1.8kN 的设备；②DN65以上的生活给水、消防管道系统；③矩形截面面积大于等于0.38㎡和圆形直径大于等于0.7m的风管系统；④对于内径大于等于60mm的电气配管及重力大于等于150N/m的电缆梯架、电缆槽盒、母线槽。

第3.1.8条规定穿过隔震层的建筑机电工程程管道应采用柔性连接或其他方式，并应在隔震层两侧设置抗震支吊架。

抗震支架设计原理抗震支架是一种用于提高建筑物抗震能力的重要结构组件。

其设计原理主要包括以下几个方面：结构稳定性、弹性回复、耗能能力和减震效果。

首先，抗震支架的设计原理之一是确保结构的稳定性。

在地震发生时，建筑物产生的惯性力会对结构产生巨大的拉、压和扭转力。

为了抵抗这些力的作用，抗震支架需要具备足够的强度和刚度。

一般情况下，抗震支架会通过增加截面积、增加材料厚度或增加支架数量等方式来提高结构的稳定性。

其次，弹性回复是抗震支架设计原理的关键之一。

地震过程中，建筑物会发生振动，而抗震支架能够通过其弹性特性来吸收和减缓地震的冲击力。

抗震支架通常采用弹簧或减震器等材料来实现弹性回复的作用。

这些材料能够在地震发生时变形，从而吸收部分地震能量，从而减轻建筑物的震动。

第三，耗能能力是抗震支架设计原理的另一个重要方面。

在地震中，抗震支架能够将地震的能量转化为其自身能量耗散，并通过材料的弹性变形和粘滞阻尼来消耗能量。

具有良好耗能能力的抗震支架能够减缓地震对建筑物的破坏。

最后，抗震支架的设计原理还包括减震效果的考虑。

减震效果指的是抗震支架能够降低地震波对建筑物的传播速度和幅度，从而减小地震对建筑物的破坏程度。

为了实现减震效果，抗震支架通常会采用柔性耗能材料、液体阻尼器或主动控制系统等技术。

综上所述，抗震支架的设计原理包括结构稳定性、弹性回复、耗能能力和减震效果。

通过合理的设计，抗震支架能够提高建筑物的抗震性能，保护人员生命安全，并减少地震对建筑物的破坏。

抗震支架的设计需要考虑地震特征、建筑物的结构形式以及材料性能等因素，以保证抗震支架的有效性和可靠性。

建筑抗震支吊架方案建筑抗震支吊架是一种用于增强建筑物抗震能力的装置。

在地震发生时，建筑物可能经受巨大的力量，而抗震支吊架能够通过分散和吸收这些力量，保护建筑物的结构和稳定性。

在设计抗震支吊架方案时，需要考虑建筑物的结构特点、地震波的影响以及使用环境等因素。

下面将详细介绍建筑抗震支吊架方案。

首先，抗震支吊架的设计需要根据建筑物的结构特点进行合理的选择。

不同的建筑结构对抗震支吊架的要求不同，因此需要根据建筑物的结构类型和受力情况来确定使用的支吊架型号和数量。

常见的支吊架类型包括弹簧支吊架、减震支吊架等。

弹簧支吊架能够通过弹性变形吸收地震力量，减小建筑物的位移和变形；减震支吊架则能够通过液压或摩擦力的控制，进行更精确的力量调节。

其次，地震波的影响也是抗震支吊架方案设计的重要考虑因素。

地震波的频率、振幅和周期都会对建筑物产生不同程度的影响，因此抗震支吊架需要具备适应不同地震波的能力。

在设计过程中，需要进行地震波动力学计算和抗震设计，通过确定地震设计参数，确定抗震支吊架的尺寸、材料和型号。

此外，使用环境也是抗震支吊架方案设计的重要影响因素之一。

建筑物所处的环境特点、使用用途和精准度要求等都会影响抗震支吊架的选型和部署。

例如，对于高密度人员密集的区域，需要选用具有较高阻尼能力的抗震支吊架，以减少对周围环境和人员的影响；而对于需要确保建筑物稳定度的关键设备区域，则需要选用更为稳定和可控性强的支吊架解决方案。

最后，抗震支吊架方案设计的执行过程中，还需要考虑其安装和维护的可行性。

合理的安装过程和可靠的维护计划能够保证支吊架方案的长期有效运行。

在安装过程中，需要确保支吊架与建筑物的刚性连接和稳定性；在维护过程中，需要定期检查和维修支吊架的设备和部件，确保其正常工作。

综上所述，建筑抗震支吊架方案的设计是一项复杂的工程，需要综合考虑建筑物的结构特点、地震波的影响和使用环境等多个因素。

在设计过程中，需要进行地震波动力学计算、抗震设计和选型，以确保抗震支吊架的有效性和可靠性。

抗震支架设计原则与实践地震是一种自然灾害，可能给建筑物和人们的生命财产带来巨大的破坏。

为了减少地震对建筑物的影响，抗震支架的设计变得至关重要。

本文将介绍抗震支架的设计原则和实践，以确保建筑物在地震中具有良好的抗震性能。

一、抗震支架的设计原则1. 结构整体性原则抗震支架设计的首要原则是确保建筑结构的整体性。

这意味着支架必须与建筑物的其他部分相互协调，形成一个统一的整体。

支架应该能够承受地震产生的力量，并将其传递到地基上，从而保护建筑物的稳定性。

2. 强度和刚度原则抗震支架的设计应该具备足够的强度和刚度。

强度是指支架能够承受地震力量的能力，而刚度是指支架在地震中不发生过度变形的能力。

通过合理选择材料和结构形式，可以提高支架的强度和刚度，从而增强其抗震性能。

3. 耐久性原则抗震支架的设计应该考虑到其耐久性。

由于地震是一种瞬间的力量作用，支架必须能够长期保持其抗震性能，而不会因为时间的推移而减弱。

因此，在设计过程中，应该选择耐久性好的材料，并采取适当的防腐措施，以延长支架的使用寿命。

4. 稳定性原则抗震支架的设计应该保证其稳定性。

稳定性是指支架在地震中不会发生倾覆或失稳的能力。

为了确保稳定性，设计中应该考虑支架的基础设计、支撑方式和连接方式等因素，并进行合理的计算和分析。

二、抗震支架的实践1. 材料选择在抗震支架的设计中，材料的选择非常重要。

常见的抗震支架材料有钢材、混凝土和木材等。

钢材具有良好的强度和刚度，适用于大型建筑物的支架设计；混凝土具有较好的耐久性和稳定性，适用于中小型建筑物的支架设计；木材具有较好的抗震性能和减震效果，适用于特殊建筑物的支架设计。

2. 结构形式抗震支架的结构形式也是设计中需要考虑的重要因素。

常见的结构形式包括框架结构、剪力墙结构和桁架结构等。

框架结构适用于多层建筑物的支架设计，剪力墙结构适用于高层建筑物的支架设计，桁架结构适用于大跨度建筑物的支架设计。

根据建筑物的具体情况，选择合适的结构形式可以提高抗震支架的性能。

抗震支吊架设计一、 一般规定1 抗震支吊架在地震中应对建筑机电工程设施给予可靠保护，承受来自任意方向的地震作用。

2 组成抗震支吊架的所有构件应采用装配式成品构件，连接紧固件的构造应便于安装。

3 保温管道的抗震支吊架限位应按管道保温后的尺寸设计，并应考虑管线热胀冷缩产生的位移。

4 抗震支吊架设计应根据其实际承受的荷载进行抗震验算，编制抗震支吊架序号并根据序号逐个计算地震作用，选配符合性能要求的产品，相关数据建立实时共享数据库。

二、 抗震支吊架计算1 地震作用应按设备运行负荷时的重力荷载计算。

2干管的侧向抗震支撑荷载应计入未设抗震支撑支管的纵向水平地震作用。

3 水平管线侧向及纵向抗震支吊架的间距应按下式计算： kl l E ⋅=k 0α （3） 式中： l ——水平管线侧向及纵向抗震支吊架间距（m ）；0l ——抗震支吊架的最大间距（m ），可按表3的规定确定； Ek α——水平地震力综合系数，该系数小于1.0时按1.0取值；k ——抗震斜撑角度调整系数。

当斜撑垂直长度与水平长度比为1.0时，调整系数取1.0；当斜撑垂直长度与水平长度比小于或等于1.5时，调整系数取1.67；当斜撑垂直长度与水平长度比小于或等于2.0时，调整系数取2.33。

机电管线抗震节点最大间距不应超过下表规定：表3 抗震支吊架的最大间距注：改建工程最大抗震加固间距为上表数值的一半。

（条文说明里解释一下）4水平地震作用综合系数可按下式计算αEK=γηζ1ζ2αmax5 抗震支吊架应根据所承受荷载按本规范3.4节的规定进行抗震验算，并调整抗震支吊架间距，直至各点均满足地震作用要求。

6刚性的抗震支撑应具同时有抗拉及抗压性能，设计中应采用往复循环加载实验获得的（设计值）进行验算。

三、抗震支吊架设计1 每段水平直管道应在两端设置侧向抗震支吊架。

2 当两个侧向抗震节点间距大于最大设计间距时，应在中间增设侧向抗震支吊架。

3 每段水平直管道应至少设置一个纵向抗震支吊架，当两个纵向抗震节点距离大于最大设计间距时，应按本规范3条规定的间距依次增设纵向抗震支吊架。
