桥架吊架用丝杆规范

2017年11月2日
交底提要：
电气桥架安装交底
交底内容：
1、桥架宽小于等于300水平桥架支吊架统一选用30*3角钢+10#丝杆，桥架宽等于400水平桥架支吊架统一40*4角钢，桥架宽大于等于600水平桥架支吊架统一40*4角钢。
技术负责人
交底人
接受交底人
技术交底记录
表B2编号：
工程名称
中国中部·家具建材博览中心一期
交底时间
2017年11月2日
交底提要：
电气桥架安装交底
交底内容：
d.缺少阴转角接头时的施工方法。阴转角接头是用于线槽作90°内弯曲时使用，可通过裁剪线槽本身以达到目的。做法如下：在线槽需内弯部位的两边槽侧上划线，用铁剪剪成两个45°缺口，再将线槽于缺口处折曲，使槽侧边的斜边向外，然后铆接固定便成（图4），为了制作简便，相应部位的槽盖弯曲，可在盖侧两边各剪两道缝，沿缝曲折槽盖便可制成。
技术负责人
交底人
接受交底人
技术交底记录
表B2编号：
工程名称
中国中部·家具建材博览中心一期
交底时间
2017年11月2日
交底提要：
电气桥架安装交底
交底内容：
注意：在盖线槽盖时，应使线槽驳接口与槽盖接口相互错位，避免两接口重叠在一起，这样，可提高整条线槽的刚性。
b.缺少曲弯角接头时的施工方法。曲弯角接头是用于当线槽需要作90°水平弯曲时使用。具体作法如下：在线槽底部需转弯的地方用角尺划出45°角线，然后用铁皮剪沿所划线条位置剪开，再将线槽弯曲搭接铆固便可。线槽盖作90°水平弯曲时也可按此方法制作（图2）。
3、现场不允许使用木质电箱和金属外壳木质底板电箱。
4、开关箱内漏电保护器的额定漏电动作电流不得大于30mA，额定动作电流时间不得大于0.1秒。

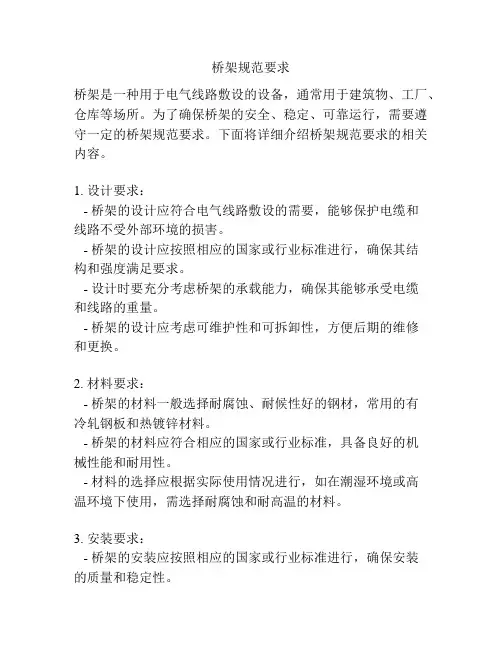

桥架规范要求桥架是一种用于电气线路敷设的设备，通常用于建筑物、工厂、仓库等场所。

为了确保桥架的安全、稳定、可靠运行，需要遵守一定的桥架规范要求。

下面将详细介绍桥架规范要求的相关内容。

1. 设计要求：- 桥架的设计应符合电气线路敷设的需要，能够保护电缆和线路不受外部环境的损害。

- 桥架的设计应按照相应的国家或行业标准进行，确保其结构和强度满足要求。

- 设计时要充分考虑桥架的承载能力，确保其能够承受电缆和线路的重量。

- 桥架的设计应考虑可维护性和可拆卸性，方便后期的维修和更换。

2. 材料要求：- 桥架的材料一般选择耐腐蚀、耐候性好的钢材，常用的有冷轧钢板和热镀锌材料。

- 桥架的材料应符合相应的国家或行业标准，具备良好的机械性能和耐用性。

- 材料的选择应根据实际使用情况进行，如在潮湿环境或高温环境下使用，需选择耐腐蚀和耐高温的材料。

3. 安装要求：- 桥架的安装应按照相应的国家或行业标准进行，确保安装的质量和稳定性。

- 安装前要对施工现场进行勘察和测量，确保桥架的安装位置和长度符合要求。

- 安装时要注意桥架的对齐和平整度，确保电缆和线路能够顺利敷设。

- 安装完成后要进行必要的试验和检查，确保桥架的质量和安全性能。

4. 使用和维护要求：- 桥架的使用应按照相应的国家或行业标准进行，避免超载和误用。

- 定期对桥架进行检查和维护，及时清理和修复损坏的部件。

- 对于存在安全隐患或损坏严重的桥架，要及时更换或修复。

- 使用过程中严禁做非正常负荷的操作，以免对桥架造成损坏或危险。

综上所述，桥架规范要求是保证桥架安全、稳定、可靠运行的重要措施。

符合桥架规范要求的设计、材料选择、安装和使用，可以有效地减少事故发生的概率，延长桥架的使用寿命，提高电气线路的安全性和稳定性。

因此，在进行桥架的设计、生产和使用过程中，必须严格遵守桥架规范要求，确保桥架的质量和安全性能。

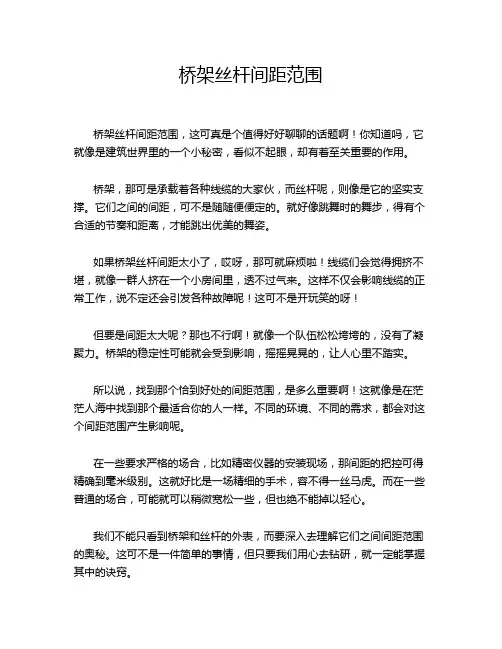

桥架丝杆间距范围
桥架丝杆间距范围，这可真是个值得好好聊聊的话题啊！你知道吗，它就像是建筑世界里的一个小秘密，看似不起眼，却有着至关重要的作用。

桥架，那可是承载着各种线缆的大家伙，而丝杆呢，则像是它的坚实支撑。

它们之间的间距，可不是随随便便定的。

就好像跳舞时的舞步，得有个合适的节奏和距离，才能跳出优美的舞姿。

如果桥架丝杆间距太小了，哎呀，那可就麻烦啦！线缆们会觉得拥挤不堪，就像一群人挤在一个小房间里，透不过气来。

这样不仅会影响线缆的正常工作，说不定还会引发各种故障呢！这可不是开玩笑的呀！
但要是间距太大呢？那也不行啊！就像一个队伍松松垮垮的，没有了凝聚力。

桥架的稳定性可能就会受到影响，摇摇晃晃的，让人心里不踏实。

所以说，找到那个恰到好处的间距范围，是多么重要啊！这就像是在茫茫人海中找到那个最适合你的人一样。

不同的环境、不同的需求，都会对这个间距范围产生影响呢。

在一些要求严格的场合，比如精密仪器的安装现场，那间距的把控可得精确到毫米级别。

这就好比是一场精细的手术，容不得一丝马虎。

而在一些普通的场合，可能就可以稍微宽松一些，但也绝不能掉以轻心。

我们不能只看到桥架和丝杆的外表，而要深入去理解它们之间间距范围的奥秘。

这可不是一件简单的事情，但只要我们用心去钻研，就一定能掌握其中的诀窍。

总之，桥架丝杆间距范围虽然看似普通，却蕴含着大大的学问。

我们要像对待宝贝一样去对待它，找到最适合的那个范围，让桥架和丝杆发挥出最佳的作用。

这样，我们的建筑和工程才能更加稳固、可靠，为我们的生活和工作提供坚实的保障。

这就是我对桥架丝杆间距范围的看法，你觉得呢？。

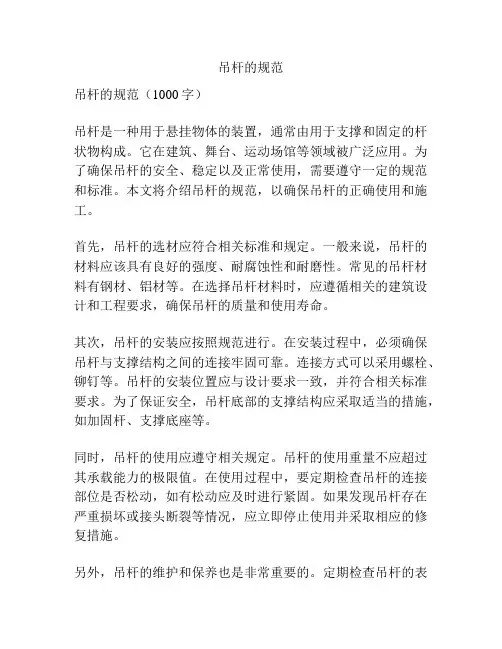

吊杆的规范吊杆的规范（1000字）吊杆是一种用于悬挂物体的装置，通常由用于支撑和固定的杆状物构成。

它在建筑、舞台、运动场馆等领域被广泛应用。

为了确保吊杆的安全、稳定以及正常使用，需要遵守一定的规范和标准。

本文将介绍吊杆的规范，以确保吊杆的正确使用和施工。

首先，吊杆的选材应符合相关标准和规定。

一般来说，吊杆的材料应该具有良好的强度、耐腐蚀性和耐磨性。

常见的吊杆材料有钢材、铝材等。

在选择吊杆材料时，应遵循相关的建筑设计和工程要求，确保吊杆的质量和使用寿命。

其次，吊杆的安装应按照规范进行。

在安装过程中，必须确保吊杆与支撑结构之间的连接牢固可靠。

连接方式可以采用螺栓、铆钉等。

吊杆的安装位置应与设计要求一致，并符合相关标准要求。

为了保证安全，吊杆底部的支撑结构应采取适当的措施，如加固杆、支撑底座等。

同时，吊杆的使用应遵守相关规定。

吊杆的使用重量不应超过其承载能力的极限值。

在使用过程中，要定期检查吊杆的连接部位是否松动，如有松动应及时进行紧固。

如果发现吊杆存在严重损坏或接头断裂等情况，应立即停止使用并采取相应的修复措施。

另外，吊杆的维护和保养也是非常重要的。

定期检查吊杆的表面是否有锈蚀、腐蚀等问题，如有应及时进行处理。

吊杆的表面涂层应保持完好，以防止氧化和腐蚀。

在维护过程中，要注意避免使用腐蚀性和损坏性的化学溶剂，以免对吊杆造成损害。

对于长期不使用的吊杆，应妥善存放，避免长时间暴露于恶劣的环境中。

最后，吊杆在运输和存放过程中也需要注意规范。

在运输过程中，吊杆应采取适当的包装和固定措施，以防止损坏。

在存放过程中，吊杆应放置在干燥、通风的场所，并避免与有害物质接触。

综上所述，吊杆的规范包括选材、安装、使用、维护和保养，以及运输和存放等方面。

遵守这些规范可以确保吊杆的安全、稳定和正常使用，同时延长其使用寿命。

同时，吊杆的规范也是为了保护工作人员的安全和财产的安全。

因此，对于吊杆的使用者和施工方来说，遵循吊杆的规范非常重要。

电缆桥架标准 JB-T10216-2000作者：admin 发表时间：2008-1-21 16:05:18 阅读：次1 范围本标准规定了电控配电用电缆桥架的定义、型号代号、要求、试验方法、检验规则、标志、运输和储存等。

本标准适用于工业与民用建筑室内外、高低压输配电工程的电缆桥架。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

在标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 12-1988 半圆头方颈螺栓GB/T 93-1987 弹簧垫圈GB/T 97.1-1985 垫圈GB/T 700-1988 碳素结构钢GB/T 1408.1-1999 固体绝缘材料电气强度试验方法工频下的试验(eqvIEC60243-1:1988)GB/T 1410-1989 固体绝缘材料体积电阻率和表面电阻率试验方法(eqvIEC93:1980)GB/T 1720-1993 漆膜附着力测定法GB/T 1764-1989 漆膜厚度测定法GB/T 2423.4-1993 电工电子产品基本环境试验规程试验 Db: 交变温热试验方法(eqvIEC68-2-30:1980)GB/T 2423.17-1993电工电子产品基本环境试验规程试验 Ka: 盐雾试验方法(eqvIEC68-2-11:1981)GB/T 2423.46-1997电工电子产品环境试验第2部分: 试验方法试验Ef: 撞击摆锤(idt IEC68-2-62:1991)GB/T 2575-1989 玻璃纤维增强塑料耐水性试验方法GB/T 3857-1987 玻璃纤维增强热固性塑料耐化学药品性能试验方法GB/T 3880-1997 铝及铝合金轧制板材GB/T 4208-1993 外壳防护等级(IP代码) (eqvIEC 529:1989)GB/T 4956-1985 磁性金属机体上非磁性覆盖层厚度测量磁性方法 (eqvISO 2178:1982)GB/T 5270-1985 金属机体上的金属覆盖层(电沉积层和化学沉积层)附着强度试验方法(eqvISO2819:1980)GB/T 5780-1986 六角头螺栓C级GB/T 6170-1986 六角螺母A级和B级GB/T 6892-1986 工业用铝及铝合金热挤压型材GB/T 7251.1-1997 低压成套开关设备和控制设备第一部分: 型式试验和部分型式试验成套设备(idt IEC439-1:1992)GB/T 8013-1987 铝及铝合金阳极氧化阳极氧化膜的总规范 (idt ISO7599:1983)GB/T 8624-1997 建筑材料燃烧性能分级方法GB/T 9978-1988 建筑构件耐火试验方法 (eqv ISO834:1975)GB/T 10580-1989 固体绝缘材料在试验前和试验时采用的标准条件 (eqv ISO212:1971)GB/T 11253-1989 碳素钢和低合金结构钢冷轧薄钢板及钢带GB/T 13384-1992 机电产品包装通用技术条件GB/T 15568-1995 通用型片状模塑料 (SMC)JB/T 6743-1993 户内户外钢制电缆桥架防腐环境技术要求 3 定义、型号代号3．1 定义本标准采用下列定义。

桥架吊架用丝杆规范桥架吊架用丝杆规范桥架是指由托盘或梯架的直线段、弯通、组件以及托臂（臂式支架）、吊架等构成具有密接支撑电缆的刚性结构系统之全称。

电缆桥架是使电线、电缆、管缆铺设达到标准化、系列化、通用化的电缆铺设装置。

电缆桥架支撑架应该套定额，其重量算法如下：一般支撑架选用角钢和圆钢。

例：300*200桥架，距顶板100mm，梁厚500mm，桥架总长为15米，用圆钢φ12和角钢L40*40*4做支撑架。

暂定每隔1.5m设一个支撑架。

所以支撑架个数为15*1.5=10个。

圆钢φ12的重量=10*0.888*1.6*1.05=14.9184Kg；角钢L40*40*4的重量=10*2.422*0.7*1.05=17.8017Kg 所以支撑架总重量为：14.9184+17.8017=32.7201Kg ；注：0.888与2.422分别为圆钢φ12和角钢L40*40*4的理论重量1.6=（0.1+0.5+0.2）*2 ，0.1为距顶板高度，0.5为梁厚，0.2为桥架高度，*2为两边都有圆钢1.7=0.3+2*0.05+2*0.15；0.3为桥架宽度，2*0.05为两边各加50富余量，2*0.15为与顶板固定时两边各加150的富余量（这里面50与150都是自己估的，如果有具体数值，得改正）1.05为损耗率。

100--300的桥架分别的丝杆如下：200以下：Ф8250-600：Ф8600以上：Ф10依据是图集04D701-3。

桥架是指由托盘或梯架的直线段、弯通、组件以及托臂（臂式支架）、吊架等构成具有密接支撑电缆的刚性结构系统之全称。

电缆桥架是使电线、电缆、管缆铺设达到标准化、系列化、通用化的电缆铺设装置。

100mm以下的一般用6mm的吊丝进行吊装，100mm-600mm以上的用8mm的吊丝，只有特殊情况如吊装桥架与吊顶之间距离较大时才会使用更粗的吊丝。

只是实施经验，没有什么专业理论支撑。

因为桥架吊装使用的吊丝只要是国标合格品，一般垂直受力在桥架使用率满负荷情况下，都是没问题的，真正承受重量的是吊装的螺栓固定牢固程度和桥架安装吊丝密度才能够决定是否可以的。

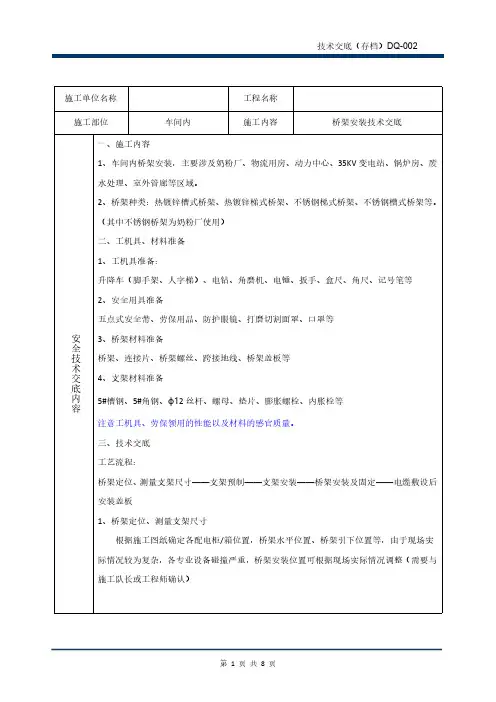

施工单位名称工程名称施工部位车间内施工内容桥架安装技术交底安全技术交底内容一、施工内容1、车间内桥架安装，主要涉及奶粉厂、物流用房、动力中心、35KV变电站、锅炉房、废水处理、室外管廊等区域。

2、桥架种类：热镀锌槽式桥架、热镀锌梯式桥架、不锈钢梯式桥架、不锈钢槽式桥架等。

（其中不锈钢桥架为奶粉厂使用）二、工机具、材料准备1、工机具准备：升降车（脚手架、人字梯）、电钻、角磨机、电锤、扳手、盒尺、角尺、记号笔等2、安全用具准备五点式安全带、劳保用品、防护眼镜、打磨切割面罩、口罩等3、桥架材料准备桥架、连接片、桥架螺丝、跨接地线、桥架盖板等4、支架材料准备5#槽钢、5#角钢、ϕ12丝杆、螺母、垫片、膨胀螺栓、内胀栓等注意工机具、劳保领用的性能以及材料的感官质量。

三、技术交底工艺流程：桥架定位、测量支架尺寸——支架预制——支架安装——桥架安装及固定——电缆敷设后安装盖板1、桥架定位、测量支架尺寸根据施工图纸确定各配电柜/箱位置，桥架水平位置、桥架引下位置等，由于现场实际情况较为复杂，各专业设备碰撞严重，桥架安装位置可根据现场实际情况调整（需要与施工队长或工程师确认）以往项目桥架安装典型案例：桥架扁钢安装样式参考，每隔30米铜桥架做重复接地同一水平多趟桥架转弯一致，前后间距一致，保证观感质量，跨接线在同一方向。

桥架弯通位置做局部支架支撑，避免敷设电缆后下塌；桥架引下至配电柜位置，需注意引下桥架固定牢固，各切口整齐桥架与桥架支架居中布置，支架布置间距一致。

槽式桥架安装前需要清理干净，不得有灰尘、划痕等缺陷。

垂直交叉的两趟桥架出线爬坡时，现场制作爬坡需要两端对称。

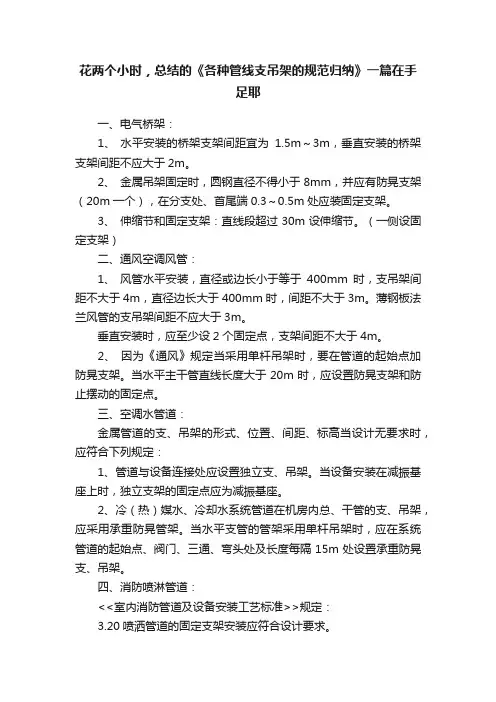

花两个小时，总结的《各种管线支吊架的规范归纳》一篇在手足耶一、电气桥架：1、水平安装的桥架支架间距宜为1.5m～3m，垂直安装的桥架支架间距不应大于2m。

2、金属吊架固定时，圆钢直径不得小于8mm，并应有防晃支架（20m一个），在分支处、首尾端0.3～0.5m处应装固定支架。

3、伸缩节和固定支架：直线段超过30m设伸缩节。

（一侧设固定支架）二、通风空调风管：1、风管水平安装，直径或边长小于等于400mm时，支吊架间距不大于4m，直径边长大于400mm时，间距不大于3m。

薄钢板法兰风管的支吊架间距不应大于3m。

垂直安装时，应至少设2个固定点，支架间距不大于4m。

2、因为《通风》规定当采用单杆吊架时，要在管道的起始点加防晃支架。

当水平主干管直线长度大于20m时，应设置防晃支架和防止摆动的固定点。

三、空调水管道：金属管道的支、吊架的形式、位置、间距、标高当设计无要求时，应符合下列规定：1、管道与设备连接处应设置独立支、吊架。

当设备安装在减振基座上时，独立支架的固定点应为减振基座。

2、冷（热）媒水、冷却水系统管道在机房内总、干管的支、吊架，应采用承重防晃管架。

当水平支管的管架采用单杆吊架时，应在系统管道的起始点、阀门、三通、弯头处及长度每隔15m处设置承重防晃支、吊架。

四、消防喷淋管道：<<室内消防管道及设备安装工艺标准>>规定：3.20喷洒管道的固定支架安装应符合设计要求。

3.20.1支吊架的位置以不妨碍喷头喷效果为原则。

一般吊架距喷头应大于300mm，对圆钢吊架可小到70mm.3.20.2为防止喷头喷水时管道产生大幅度晃动，干管、立管均应加防晃固定支架。

干管或分层干管可设在直管段中间，距主管及末端不宜超过12m，单杆吊架长度小于150mm时，可不加防晃固定支架。

3.20.3防晃固定支架应能承受管道、零件、阀门及管内水的总重量和50%水平方向推动力而不损坏或产生永久变形。

立管要设两个方向的防晃固定支架。

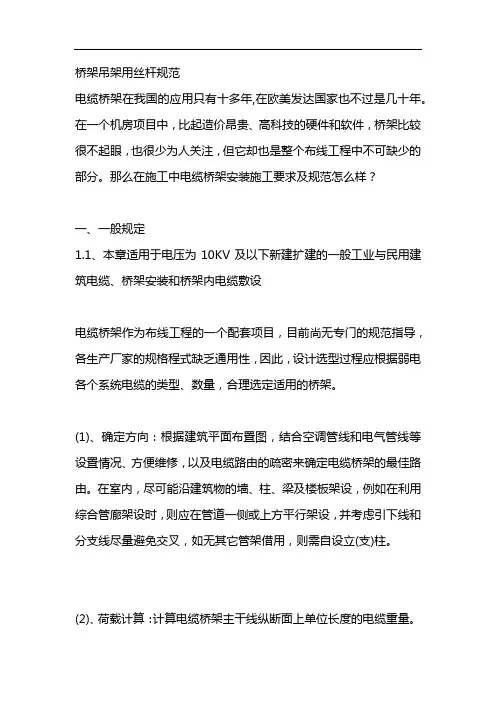

桥架吊架用丝杆规范电缆桥架在我国的应用只有十多年,在欧美发达国家也不过是几十年。

在一个机房项目中，比起造价昂贵、高科技的硬件和软件，桥架比较很不起眼，也很少为人关注，但它却也是整个布线工程中不可缺少的部分。

那么在施工中电缆桥架安装施工要求及规范怎么样？一、一般规定1.1、本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设电缆桥架作为布线工程的一个配套项目，目前尚无专门的规范指导，各生产厂家的规格程式缺乏通用性，因此，设计选型过程应根据弱电各个系统电缆的类型、数量，合理选定适用的桥架。

(1)、确定方向：根据建筑平面布置图，结合空调管线和电气管线等设置情况、方便维修，以及电缆路由的疏密来确定电缆桥架的最佳路由。

在室内，尽可能沿建筑物的墙、柱、梁及楼板架设，例如在利用综合管廊架设时，则应在管道一侧或上方平行架设，并考虑引下线和分支线尽量避免交叉，如无其它管架借用，则需自设立(支)柱。

(2)、荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。

(3)、确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度,支柱的长度、间距、桥架的宽度和层数。

(4)、确定安装方式：根据场所的设置条件确定桥架的固定方式，选择悬吊式、直立式、侧壁式或是混合式，连接件和紧固件一般是配套供应的，此外，根据桥架结构选择相应的盖板。

(5)、绘出电缆桥架平、剖面图,局部部位还应绘出空间图，开列材料表。

2、如与电力电缆桥架合用时，应将电力电缆和弱电电缆各放置一侧，中间采用隔板分隔。

3、弱电电缆与其它低电压电缆合用桥架时，应严格执行选择具有外屏蔽层的弱电系统的弱电电缆，避免相互间的干扰。

1.2、电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

1.3、由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。

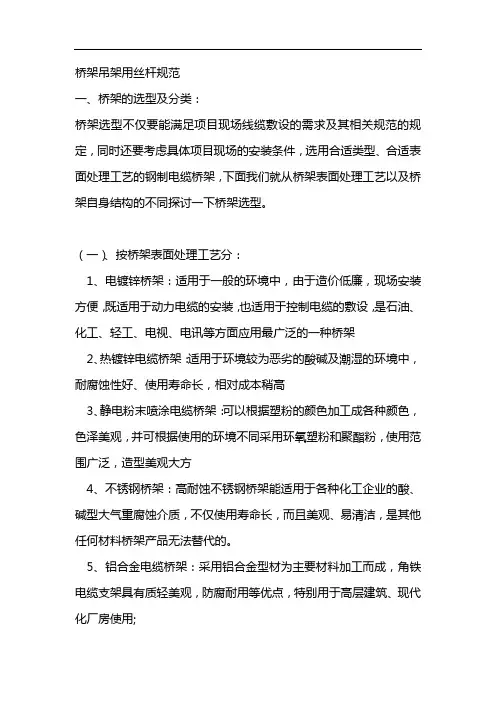

桥架吊架用丝杆规范一、桥架的选型及分类：桥架选型不仅要能满足项目现场线缆敷设的需求及其相关规范的规定，同时还要考虑具体项目现场的安装条件，选用合适类型、合适表面处理工艺的钢制电缆桥架，下面我们就从桥架表面处理工艺以及桥架自身结构的不同探讨一下桥架选型。

（一）、按桥架表面处理工艺分：1、电镀锌桥架：适用于一般的环境中，由于造价低廉，现场安装方便，既适用于动力电缆的安装，也适用于控制电缆的敷设，是石油、化工、轻工、电视、电讯等方面应用最广泛的一种桥架2、热镀锌电缆桥架：适用于环境较为恶劣的酸碱及潮湿的环境中，耐腐蚀性好、使用寿命长，相对成本稍高3、静电粉末喷涂电缆桥架：可以根据塑粉的颜色加工成各种颜色，色泽美观，并可根据使用的环境不同采用环氧塑粉和聚酯粉，使用范围广泛，造型美观大方4、不锈钢桥架：高耐蚀不锈钢桥架能适用于各种化工企业的酸、碱型大气重腐蚀介质，不仅使用寿命长，而且美观、易清洁，是其他任何材料桥架产品无法替代的。

5、铝合金电缆桥架：采用铝合金型材为主要材料加工而成，角铁电缆支架具有质轻美观，防腐耐用等优点，特别用于高层建筑、现代化厂房使用;6、玻璃钢桥架：由玻璃纤维增强塑料和阻燃剂及其它材料组成，通过复合模压料加不锈钢屏蔽网压制而成。

由于其所选材料具有较低的导热系数及阻燃剂的加入使产品不仅具有耐火隔热性、自熄性，而且具有很高的耐腐蚀性，同时还具有结构轻、耐老化、安全可靠等优点，在一般环境地区，特别是在沿海监雾地区、高湿度和有腐蚀性的环境中，更能显示出它的优势。

（二）、按桥架样式来分，工业与民用建筑常用的有以下几种桥架1、槽式电缆桥架是一种全封闭型电缆桥架，它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。

2、梯级式桥架具有重量轻、成本低、造型别具、安装方便、散热、透气性好等优点，特别适用于一般直径大电缆的敷设，特别适用于高、低动力电缆的敷设。

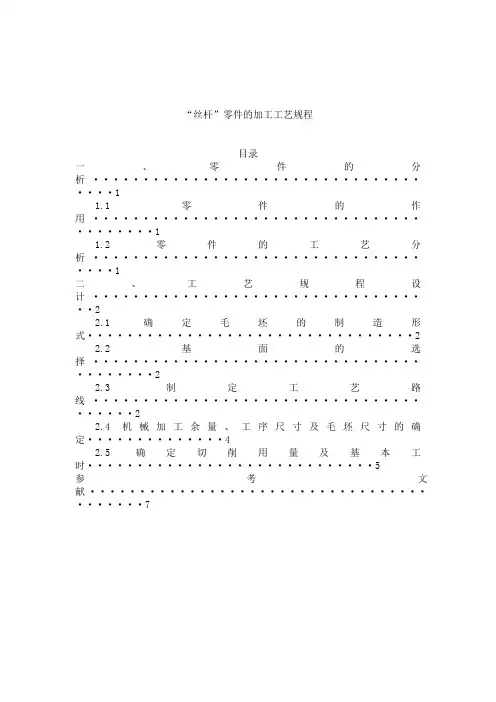

“丝杆”零件的加工工艺规程目录一、零件的分析 (1)1.1零件的作用 (1)1.2零件的工艺分析 (1)二、工艺规程设计 (2)2.1确定毛坯的制造形式 (2)2.2基面的选择 (2)2.3制定工艺路线 (2)2.4机械加工余量、工序尺寸及毛坯尺寸的确定 (4)2.5确定切削用量及基本工时 (5)参考文献 (7)一、零件的分析1.1零件的作用丝杆：由细长的金属棒制造，表面光洁度很高，是用来将旋转运动转化为直线运动；或将直线运动转化为旋转运动的执行元件，并具有传动效率高，定位准确等特点。

滑动丝杠螺母材料的选用原则可以基于温度条件，运行PV（压力-速度）值，抗磨寿命要求，使用环境，以及成本等因素，例如，可供选用的材料特性包括：从-50℃到+150℃的温度允许范围，高达60,000psi-fpm的可用PV值，可提供5千万英寸累计工作行程的反向间隙消除能力，免维护运行，以及可用于污染和恶劣环境等1.2零件的工艺分析图1-1 proe导出的丝杆零件图1、丝杆的分类机床丝杆按其摩擦特性可分为三类：即滑动丝杠、滚动丝杠及静压丝杠。

由于滑动丝杠结构简单，制造方便，所以在机床上应用比较广泛。

滑动丝杠的牙型多为梯形。

这种牙型比三角形牙型具有效果高，传动性能好，精度高，加工方便等优点。

滚动丝杠可分为滚珠丝杠和滚珠丝杠两大类。

滚珠丝杠和滚珠丝杠相比而言摩擦力小，传动效率高，精度也高，因而比较常用，但是其制造工艺比较复杂。

静压丝杠有许多的优点，常被用于精密机床和数控机床的进给机构中。

其纹牙与规范梯形螺纹牙型相同。

但牙型高于同规格规范螺纹1.5-2倍，目的在于获得好油封及提高承载能力。

但是调整比较麻烦，而且需要一套液压系统，工艺复杂，成本高。

2、丝杆的结构特点及技术要求丝杆是细而长的柔性轴，它的长径比往往很大，一般都在20-50左右，刚度很差。

加上其结构形状比较复杂，有要求很高的螺纹表面，又有阶梯及沟槽，因此，在加工过程中，很容易产生变形。

一、范围本工艺适用于工业和民用工程中动力、照明、仪表和弱电分项敷设10kV及以下电力电缆、控制和弱电电缆的钢制电缆桥架安装。

二、定义本标准采用下列定义由钢制梯架或托盘的直线段、弯通和变宽直通等以及支吊架组合、用以支承电缆、具有密接连续的刚性结构系统的全称(托盘分为有孔、无孔和组装式三种。

小规格的无孔托盘，常称为线槽，用为敷设电线)。

又称截面利用率。

是桥架内敷设的电缆和电线包括其绝缘层在内的总截面占桥架内截面的百分比。

承载桥架的立柱、托臂、一字型、L型和门型等支持件的总称。

安装和检修时除了桥架和电缆(电线)自重以外可能加在桥架上的载荷。

三、工艺流程┏━━━━━━━━━━┓┏━━━━━━━┓技术和物资准备┣━━→┃桥架检查┣━━┗━━━━━━━━━━┛┗━━━━━━━┛┏━━━━━━━┓┏━━━━━━━━━━┓━→┃桥架定位┣━━→┃支吊架制作安装┣━━┗━━━━━━━┛┗━━━━━━━━━━┛┏━━━━━━━┓┏━━━━━━━┓━→┃桥架安装┣━━→┃桥架接地┣━━━┗━━━━━━━┛┗━━━━━━━┛┏━━━━━━━━━━┓━→┃质量自检和互检┃┗━━━━━━━━━━┛四、工艺过程1. 熟悉桥架施工图(设计内容见附录A)和有关的电缆与电线敷设图、有关的建筑结构图及其它有关专业施工图(给排水、通风空调、消防喷淋和工艺管道及设备布置图)。

了解可能与桥架平行相近、交叉、甚至可能重合的风管、水管、工艺管及各种设备走向、位置，了解各种管道和设备内的介质及表面温度、有无保温，了解桥架支、吊架安装部位的建筑部位(顶、墙、柱等)的承重能力和牢度，了解桥架走向、桥架类型及敷设在桥架内的电缆型号、规格、直径和单位长度重量等。

从保证施工质量、安全和使用(和投产)要求的角度，认真审图，提出设计施工图存在问题和解决问题的建议，请设计单位及时解决。

2. 审查桥架施工图时，应特别注意以下三个方面是否存在问题:A. 电缆从底部引出和从侧面引出的桥架。

桥架：电缆桥架分为槽式电缆桥架、托盘式电缆桥架和梯级式电缆桥架、网格桥架等结构，由支架、托臂和安装附件等组成。

可以独立架设,也可以敷设在各种建(构)筑物和管廊支架上，体现结构简单、造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架，如果是在邻近海边或属于腐蚀区，则材质必须具有防腐、耐潮气、附着力好，耐冲击强度高的物性特点。

胀缩问题：由于环境温度变化，钢质电缆桥架会出现热胀冷缩的现象。

室外桥架受温度影响较大例如环境最高温度为40℃，最低温度为-20℃，则电缆桥架的最大收缩量按下式求得：Δt=11.2×10-6×60deg(度)×1000mm由此得出结论：温差为60℃时,Δι=0.672mm/m温差为50℃时,Δι=0.560mm/m温差为40℃时,Δι=0.448mm/m工程设计中直线段电缆桥架应考虑伸缩接头，伸缩接头的间距建议按以下取定：当温差为40℃时为50m;当温差为50℃时为40m;接地：根据规范的有关规定，镀锌电缆桥架进行良好的接地。

(1)镀锌电缆桥架直接板每个固定螺栓接触电阻应小于0.005Ω，此时电缆桥架可作为接地干线(喷粉电缆桥架不宜作接地干线)，每个电缆桥架的电阻值可按下式计算：r=ρ·L/S式中：ρ=15×10Ω-6/cm(20℃)；L=长度按100mm计算；S=截面积cm2。

(2)梯架于托盘的单位电阻值见表2。

表2梯架于托盘的单位电阻值(3)电缆槽的单位电阻值见表3(4)当电缆桥架安装连接程整体后，每根梯边(或每个电缆槽)的电阻为：R=L(r+1/3r’)式中：R--梯边，即（电缆槽）全长总电阻（mΩ）；r--梯边单位长度电阻（mΩ/m）荷载特性：1、电缆桥架的荷载电缆桥架的荷载分为静荷载、动荷载和附加荷载。

静荷载是指敷设在电缆桥架内的电缆种类、根数、每根的外径重量/单位长度，按电缆敷设的不同路由分别列表统计。

一、范围本工艺适用于工业和民用工程中动力、照明、仪表和弱电分项敷设10kV及以下电力电缆、控制和弱电电缆的钢制电缆桥架安装。

二、定义本标准采用下列定义由钢制梯架或托盘的直线段、弯通和变宽直通等以及支吊架组合、用以支承电缆、具有密接连续的刚性结构系统的全称(托盘分为有孔、无孔和组装式三种。

小规格的无孔托盘，常称为线槽，用为敷设电线)。

又称截面利用率。

是桥架内敷设的电缆和电线包括其绝缘层在内的总截面占桥架内截面的百分比。

承载桥架的立柱、托臂、一字型、L型和门型等支持件的总称。

安装和检修时除了桥架和电缆(电线)自重以外可能加在桥架上的载荷。

三、工艺流程┏━━━━━━━━━━┓┏━━━━━━━┓技术和物资准备┣━━→┃桥架检查┣━━┗━━━━━━━━━━┛┗━━━━━━━┛┏━━━━━━━┓┏━━━━━━━━━━┓━→┃桥架定位┣━━→┃支吊架制作安装┣━━┗━━━━━━━┛┗━━━━━━━━━━┛┏━━━━━━━┓┏━━━━━━━┓━→┃桥架安装┣━━→┃桥架接地┣━━━┗━━━━━━━┛┗━━━━━━━┛┏━━━━━━━━━━┓━→┃质量自检和互检┃┗━━━━━━━━━━┛四、工艺过程1. 熟悉桥架施工图(设计内容见附录A)和有关的电缆与电线敷设图、有关的建筑结构图及其它有关专业施工图(给排水、通风空调、消防喷淋和工艺管道及设备布置图)。

了解可能与桥架平行相近、交叉、甚至可能重合的风管、水管、工艺管及各种设备走向、位置，了解各种管道和设备内的介质及表面温度、有无保温，了解桥架支、吊架安装部位的建筑部位(顶、墙、柱等)的承重能力和牢度，了解桥架走向、桥架类型及敷设在桥架内的电缆型号、规格、直径和单位长度重量等。

从保证施工质量、安全和使用(和投产)要求的角度，认真审图，提出设计施工图存在问题和解决问题的建议，请设计单位及时解决。

2. 审查桥架施工图时，应特别注意以下三个方面是否存在问题:A. 电缆从底部引出和从侧面引出的桥架。

桥架安装技术方案1、固定吊架横担加工完成尺寸为桥架宽度加上50mm，桥架宽度在100~600之间使用角钢为-40*40*4，桥架宽度在700~1200之间使用角钢为-50*50*5，桥架宽度超过1200的使用5#槽钢。

2、镀锌吊杆要喷与横担相同颜色的防锈漆，漆面要薄且均匀。

3、300mm及300mm以下的桥架吊点采用Φ10的拉爆和Φ10的吊杆。

4、400~800mm的桥架吊点采用Φ12的胀栓和Φ12的吊杆，吊杆与螺栓的连接采用Φ12的连接螺母（连接螺母要保证质量）。

5、镀锌桥架不做跨接接地线，防火桥架使用4mm²的镀锡编织软铜线做跨接，沿桥架的一侧方向安装，编织线的长度要一致，做成[型。

6、通丝吊杆支架固定横担的螺母分别为上一下二。

7、桥架支架防锈漆颜色要与防火桥架的漆色相同，如若没有相同颜色的防锈漆，角钢支架外壁要刷与防火桥架颜色一致的面漆（所有防锈漆和面漆均使用灰色）。

8、通丝杆吊架使用的横担尺寸为桥架宽度加上100mm,在横担两端头250mm处打眼，横担中间部位也要打眼（使用桥架螺栓将横担与桥架锁死）。

9、800mm及800mm以上桥架与横担之间的固定采用双排螺母锁死，如图,100mm~80 0mm桥架与横担之间的固定采用单排螺母锁死，如图L为桥架宽度。

10、桥架支架的间距为：①100~400的桥架间距为2.25m,500~700的桥架间距为2m,800~1200桥架支架间距为2m。

②每隔4个吊架做一个固定支架，如果直线段较短，必须保证有一个固定支架。

③三通、弯头、四通、端头处要设固定支架。

④桥架支吊架在同一个直线段要均匀排布，等份设支吊架。

⑤使用红外标线仪放线，并拉线找正找平，确定好支吊架位置后开始做支吊架。

⑥支吊架使用的角钢不必做成圆弧角，只需切割方正，端头磨光，并做好防锈处理。

⑦竖向桥架或梯架每1.6米设置一个固定支撑，首末端均要固定，中间均匀排布。

11、竖向梯架、桥架支架使用5#槽钢，两个端头要磨成圆弧角，长度与梯架、桥架宽度一致，误差控制在-3mm内。

桥架吊架用丝杆规范
没有需要使用特定类型的吊杆，因为国家没有硬性规定，电缆桥架标准JB-T10216-2000里只是说了一下支吊架所选用材料应符合自身的有关规定；
各种类型的支吊架应能承受相应规格（层数）托盘、梯架的额定均布负载，满足强度、刚度及稳定性的要求。

钢制吊架的横担或侧壁固定的托臂在承受额定负载时的最大挠度值与其支吊架本身长度之比不宜大于1/100。

托臂为铝型材时，不宜大于1/150。

所以使用的型号可以是crane或SML型号
1、订购标准支架
支架与吊架应安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架应与建筑物有相同的坡度。

支架用厂家成品支架，新型组合支架，角钢支架。

2、自制非标支架
由于在现场为订货方便，支架的尺寸基本按照一种或几种进行订货生产，但可能会因现场的局部情况变化而导致部分支架不能直接进行安装，需要进行再加工。

或者个别支架需要现场制作。

在现场制作过程
中，桥架支架一般不进行二次镀锌，所以其防腐处理将是重点控制内容。

1)型钢切口处理。

因为加工前都会对型钢进行防腐处理，但型钢切口断面的防腐容易忽视，在地下工程或者潮湿场所安装的支架容易发生锈蚀现象，影响支架的牢固和外观质量。

2)焊接部位处理。

在焊接支架的焊接完成后，必须将焊接处的焊渣清除干净，并且周边的飞溅也需要处理，其后才能采取两遍防锈漆和至少一遍面漆的处理。

在每次涂漆前必须将表面的灰尘杂物进行清理，才能保证油漆涂刷的表面光洁，且前一次的油漆必须完全固化干透，避免发生油漆变色或涂刷不均匀的情况。

桥架吊杆支架规格要求咱来说说桥架吊杆支架的规格要求哈。

一、吊杆规格。

1. 直径方面。

一般来说，如果桥架比较小，像那种轻型的桥架，吊杆直径可能6 8毫米就差不多了。

就好比小桥架体重轻，不需要太粗的吊杆来撑着。

但是呢，如果是中型的桥架，那吊杆直径就得10 12毫米了，这就像个中等身材的人，得用稍微粗点的杆子来稳住。

要是大型的、很重的桥架，那12 16毫米直径的吊杆才靠谱，就像大胖子得用粗柱子撑着一样。

2. 材质。

材质上，很多时候用的是全丝吊杆，材质常见的有Q235钢。

这种钢就像个老实可靠的工人，强度够，能稳稳地把桥架吊住。

而且啊，这全丝吊杆好调节高度，就像伸缩棒一样，安装的时候能根据实际情况调整桥架的高度，方便得很。

3. 长度。

吊杆的长度得看桥架安装的高度和现场的情况。

比如说，桥架安装在离天花板比较近的地方，吊杆可能就短点，几十厘米就够了。

但要是桥架安装在比较高的地方，像厂房那种高高的屋顶下，吊杆可能就得一两米长了。

不过要注意啊，太长的吊杆中间可能还得加些支撑或者加固的东西，就像长杆子中间要加个支撑点，不然容易晃悠。

二、支架规格。

1. 横担部分。

横担的宽度得和桥架的宽度匹配。

如果桥架宽300毫米，那横担宽度至少也得300毫米或者稍微宽一点，这样桥架才能稳稳地坐在横担上，就像屁股要坐在足够宽的凳子上才稳当。

横担的厚度呢，一般小型桥架用3 5毫米厚的横担就行，中型的可能得5 8毫米，大型桥架那横担厚度得8 12毫米，厚一点才能承受住桥架和里面电缆的重量，就像厚板子才能撑得住重物一样。

2. 立柱部分。

立柱的高度根据桥架安装的高度和层数来定。

如果是单层桥架，立柱高度就看离天花板或者支撑面的距离。

要是多层桥架，那立柱得足够高，而且每层桥架之间的间距要合适，一般来说每层桥架间距200 300毫米比较常见，这样方便电缆的敷设和散热。

立柱的材料和吊杆类似，Q235钢比较常用，直径或者边长呢，小型桥架立柱可以是40 50毫米见方或者直径，中型的可能50 60毫米，大型桥架的立柱就得60 80毫米了，这样才能有足够的强度来支撑整个桥架系统。
