凝胶成像分析系统介绍及使用注意事项

凝胶成像系统的使用方法凝胶成像系统（gel imaging system）是一种用于电泳凝胶图像获取和分析的仪器。

它利用荧光或者化学发光等技术，将凝胶上DNA、蛋白等生物分子的分布图像化，并可以进行定量和定性的分析。

下面是凝胶成像系统的使用方法：1.准备工作：a.确保凝胶室和电源等设备处于正常工作状态。

b.准备与实验相匹配的荧光染料或发光底片。

c.打开成像软件并连接相机和计算机。

2.样本加载：a.准备好电泳完的凝胶。

b.将凝胶放入凝胶室，保证凝胶与成像仪的光学系统对位。

c.打开凝胶室，将凝胶放置在模板上，并用盖板覆盖好。

d.打开相机和荧光灯或化学发光装置，让其与凝胶进行相机系统的调试。

3.图像捕获：a.打开成像软件，选择需要的图像捕获模式（荧光或化学发光）。

b.根据实验需求设置合适的曝光时间和光强度。

c.在软件中点击进行图像捕获，等待图像生成。

d.确认图像质量，并检查是否有任何不良效果（如过曝或欠曝）。

4.图像处理：a.在成像软件中进行图像处理，如亮度、对比度和色彩平衡的调整，背景去除等。

b.根据需要在图像中标注和测量分子带或点。

c.使用相对分子量标准品或分子量估算工具进行标准品校正和分子量计算。

5.数据分析：a.根据实验目的选择合适的数据分析方法，如定量分析或比较分析。

b.使用软件中的工具计算分子带的相对表达量或相对分子量。

c.根据需要创建图表、图像或报告来呈现分析结果。

6.数据保存和管理：a.将图像和分析数据保存到计算机或外部存储设备中。

b.给保存的文件起一个有意义的名称，并在文件名中包含相关信息（如实验日期、样品名称等）。

c.建立一个合适的数据管理系统，确保数据的安全和可追溯性。

7.清洁和维护：a.在使用前，确保仪器的清洁和消毒工作已经完成。

b.在使用后，及时清理凝胶室、过滤器和光学元件等部件。

c.按照仪器的维护手册进行定期的用户维护和保养，包括更换灯泡、检查滤光片和清洁镜面等工作。

以上是凝胶成像系统的使用方法，其中包括准备工作、样本加载、图像捕获、图像处理、数据分析、数据保存和管理以及仪器的清洁和维护等步骤。

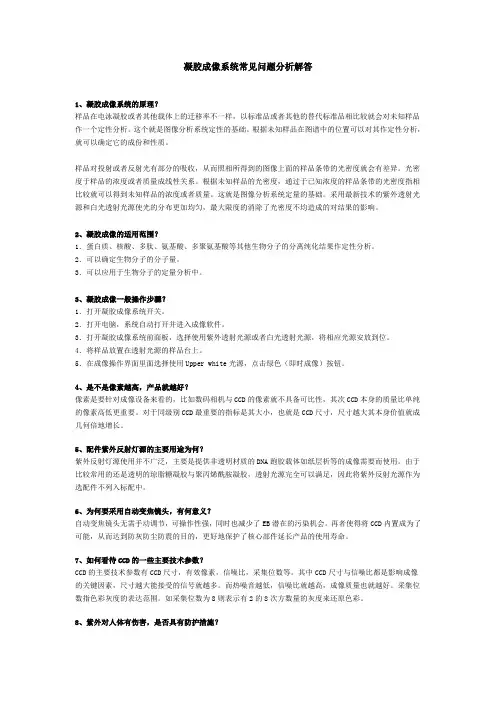

凝胶成像系统常见问题分析解答1、凝胶成像系统的原理？样品在电泳凝胶或者其他载体上的迁移率不一样，以标准品或者其他的替代标准品相比较就会对未知样品作一个定性分析。

这个就是图像分析系统定性的基础。

根据未知样品在图谱中的位置可以对其作定性分析，就可以确定它的成份和性质。

样品对投射或者反射光有部分的吸收，从而照相所得到的图像上面的样品条带的光密度就会有差异。

光密度于样品的浓度或者质量成线性关系。

根据未知样品的光密度，通过于已知浓度的样品条带的光密度指相比较就可以得到未知样品的浓度或者质量。

这就是图像分析系统定量的基础。

采用最新技术的紫外透射光源和白光透射光源使光的分布更加均匀，最大限度的消除了光密度不均造成的对结果的影响。

2、凝胶成像的适用范围？1．蛋白质、核酸、多肽、氨基酸、多聚氨基酸等其他生物分子的分离纯化结果作定性分析。

2．可以确定生物分子的分子量。

3．可以应用于生物分子的定量分析中。

3、凝胶成像一般操作步骤？1．打开凝胶成像系统开关。

2．打开电脑，系统自动打开并进入成像软件。

3．打开凝胶成像系统前面板，选择使用紫外透射光源或者白光透射光源，将相应光源安放到位。

4．将样品放置在透射光源的样品台上。

5．在成像操作界面里面选择使用Upper white光源，点击绿色（即时成像）按钮。

4、是不是像素越高，产品就越好？像素是要针对成像设备来看的，比如数码相机与CCD的像素就不具备可比性，其次CCD本身的质量比单纯的像素高低更重要。

对于同级别CCD最重要的指标是其大小，也就是CCD尺寸，尺寸越大其本身价值就成几何倍地增长。

5、配件紫外反射灯源的主要用途为何？紫外反射灯源使用并不广泛，主要是提供非透明材质的DNA跑胶载体如纸层析等的成像需要而使用。

由于比较常用的还是透明的琼脂糖凝胶与聚丙烯酰胺凝胶，透射光源完全可以满足，因此将紫外反射光源作为选配件不列入标配中。

6、为何要采用自动变焦镜头，有何意义？自动变焦镜头无需手动调节，可操作性强，同时也减少了EB潜在的污染机会。

凝胶成像分析系统安全操作及保养规程前言凝胶成像分析系统是现代分子生物学研究中不可或缺的仪器，广泛应用于DNA、RNA和蛋白质的分析研究。

在使用凝胶成像分析系统时，一定要严格遵守操作规程，确保其安全可靠地运行。

本文将分别介绍凝胶成像分析系统的安全操作规程和保养规程。

安全操作规程1. 设备接线正确接线可以确保凝胶成像分析系统顺利工作，同时可以杜绝发生电气事故。

具体步骤如下：1.将电源插头插入电源插座，然后将另一端插入设备后面板的电源接口。

2.将系统和电脑连接，先将USB接口插入计算机，再将另一端接入仪器的USB接口。

保证连接质量，确保数据传输准确无误。

2. 设备开机凝胶成像分析系统的开机及启动菜单如下：1.打开电源开关，确保电源指示灯亮起。

2.按下“电源” 按钮，启动仪器，待仪器启动成功后，屏幕将提示“准备就绪”。

3.启动软件，等待软件主界面加载。

3. 凝胶样品加样凝胶样品加样过程如下：1.将凝胶样品放置在凝胶成像仪的采样舱中。

2.关闭采样舱。

3.启动菜单，输入Sample Name、Gel ID、Description、Label等信息。

4.按照实验所需，选择对应的电流和电压，点击“RUN”。

4. 凝胶成像凝胶成像过程如下：1.在启动菜单中选择求解器、滤波器等参数，然后选择生成图像的格式（JPEG、PNG、TIFF）。

2.在Sensitivity参数调节栏中设置感应器的灵敏度。

3.点击“Acquire”按钮开始成像。

4.成像完成后，保存图像数据，退出软件，并关闭仪器电源开关。

5. 设备关闭关闭凝胶成像分析系统时，必须先关闭软件，然后按照以下步骤关闭：1.断开电脑和设备之间的连接。

2.断开电源线之前，将仪器的电源开关关闭，等待指示灯熄灭。

3.拔出电源插头。

保养规程1. 日常清洁为保证设备处于良好的工作状态，需要注意日常清洁：1.定期清洁设备外壳并清除灰尘，使用软布擦拭。

2.使用专用清洗液来擦拭采样舱、滑轨等内部部件以清除留在表面的污垢。

伯乐凝胶成像说明书一、产品简介伯乐凝胶成像系统是一款功能强大的凝胶成像分析设备，适用于各种凝胶电泳实验的成像分析，如DNA、RNA和蛋白质的分离、染色和检测。

本系统具有高灵敏度、高分辨率和高可靠性，可广泛应用于生物学、医学和分子生物学等领域的研究和实验工作。

二、仪器特点1.高灵敏度：采用先进的检测技术，可检测低至纳克的样品；2.高分辨率：高清晰度成像，能够清晰分辨样品中的不同成分；3.多功能：适用于不同类型和浓度的样品，包括DNA、RNA和蛋白质等；4.自动化：配备自动进样器和图像分析软件，提高实验效率和准确性；5.可靠性：高品质的零部件和材料，保证长时间稳定运行。

三、操作步骤1.准备好电泳后的凝胶；2.将凝胶放置在成像系统的样品台；3.打开电源和软件，启动系统；4.通过软件进行参数设置，如曝光时间、波长等；5.点击开始按钮，进行成像；6.通过软件对图像进行分析和保存。

四、注意事项1.使用前应仔细阅读本说明书，并确保了解操作步骤和注意事项；2.使用时应注意安全，避免触电和烫伤等危险；3.避免使用过期或变质的试剂和耗材；4.定期进行设备的维护和保养。

五、常见问题与解答Q: 为什么成像结果不清晰？A: 请检查凝胶是否均匀，曝光时间和波长是否设置正确。

Q: 为什么无法打开软件？A: 请检查软件是否与操作系统兼容，并确保已正确安装和更新。

Q: 为什么保存的图像有水印？A: 请检查是否已购买正版软件或许可证。

六、维护与保养为保证设备的正常运行和使用寿命，应定期进行以下维护与保养工作：1.清洁表面：使用柔软的湿布定期擦拭设备表面；2.检查部件：确保进样针、光源等部件没有损坏或松动；3.软件更新：定期检查是否有软件更新，并按照提示进行更新；4.防尘：保持设备放置区域的清洁，避免灰尘进入影响成像质量。

七、存储条件伯乐凝胶成像系统应存放在干燥、通风良好且避免阳光直射的环境中。

室内温度应保持在10-30℃，相对湿度应保持在30-80%。

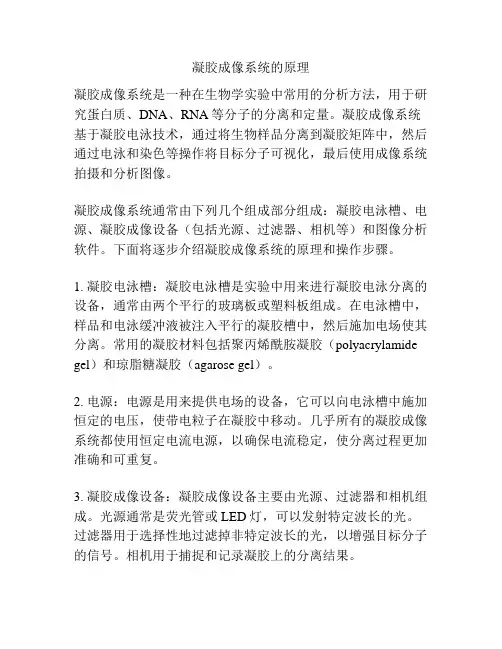

凝胶成像系统的原理凝胶成像系统是一种在生物学实验中常用的分析方法，用于研究蛋白质、DNA、RNA等分子的分离和定量。

凝胶成像系统基于凝胶电泳技术，通过将生物样品分离到凝胶矩阵中，然后通过电泳和染色等操作将目标分子可视化，最后使用成像系统拍摄和分析图像。

凝胶成像系统通常由下列几个组成部分组成：凝胶电泳槽、电源、凝胶成像设备（包括光源、过滤器、相机等）和图像分析软件。

下面将逐步介绍凝胶成像系统的原理和操作步骤。

1. 凝胶电泳槽：凝胶电泳槽是实验中用来进行凝胶电泳分离的设备，通常由两个平行的玻璃板或塑料板组成。

在电泳槽中，样品和电泳缓冲液被注入平行的凝胶槽中，然后施加电场使其分离。

常用的凝胶材料包括聚丙烯酰胺凝胶（polyacrylamide gel）和琼脂糖凝胶（agarose gel）。

2. 电源：电源是用来提供电场的设备，它可以向电泳槽中施加恒定的电压，使带电粒子在凝胶中移动。

几乎所有的凝胶成像系统都使用恒定电流电源，以确保电流稳定，使分离过程更加准确和可重复。

3. 凝胶成像设备：凝胶成像设备主要由光源、过滤器和相机组成。

光源通常是荧光管或LED灯，可以发射特定波长的光。

过滤器用于选择性地过滤掉非特定波长的光，以增强目标分子的信号。

相机用于捕捉和记录凝胶上的分离结果。

4. 图像分析软件：图像分析软件可以帮助用户处理、分析和解读凝胶成像结果。

它可以从成像设备中导入图像，然后进行图像增强、测量和定量分析，以获得凝胶中目标分子的信息。

凝胶成像系统的操作步骤如下：1. 准备凝胶：根据实验需求，选择合适的凝胶材料和浓度，制备凝胶溶液。

将凝胶溶液注入凝胶槽中，并插入电极。

等凝胶凝固。

2. 样品负载：将待测样品与缓冲液混合，并加入样品槽中。

使用枪洗掉样品表面的缓冲液，确保样品被完全负载到凝胶上。

3. 电泳：将电泳槽连接到电源上。

根据实验要求设定适当的电压和时间。

启动电源，开始进行电泳。

在电泳过程中，带电粒子会根据其大小和电荷性质而在凝胶中移动。

凝胶成像系统基础知识凝胶成像系统包括成像系统和分析凝胶图片的软件系统。

我们在选购时需要分别从这两个部分来考察凝胶成像系统的功能参数。

如果您主要用它来拍普通核酸胶或蛋白胶，那么几乎市场上所有的成像仪都可以很好的满足您的需求。

这时除了价格这个决定因素外，能比较的也就是一些操作是否简便等不太重要的指标了。

但是对于准备做化学发光的用户，他们需要对敏感度要求高，同时还要求比较宽的动态范围。

因为要想捕获到微弱的化学发光，需要上佳的CCD相机和镜头。

一般来说，CCD相机的冷却温度和背景噪音息息相关，温度越低，噪音就越低。

因此，-25℃的绝对制冷温度是对相机的第一个要求(更低的温度，噪音降低效果不明显，而量子效率又会受很大影响);另外，较大的像素能够提供更高的捕光效率;所以对于相同大小的CCD芯片，需要注意像素的尺寸。

镜头的参数就简单了，由于我们只需要观察近距离的样品，而且一般可以调整样品位置(有些厂家甚至提供电动样品升降平台)，所以基本无需选择长镜头或者变焦镜头;但是，由于我们需要检测微弱的化学发光，镜头的光圈则至关重要，一般F值越小，其通光量越大，而且成平方反比关系，因此我们一般需要选择光圈F值尽量小的镜头。

另外，如果镜头是电动的，我们可以省却打开机箱，反复手工调整光圈和聚焦等的烦恼。

其他我们需要考虑的包括光源、滤光片和暗箱等部件。

光源的种类和发光的均一度，滤光片的数量和暗箱的遮光效果等均在我们的考虑范围之内。

当然，一般如果成像仪的CCD和镜头配置不错，一般这些部件也不会太差。

在选择凝胶成像系统时，我们关注的问题通常有以下一些方面：1、像素越高是不是成像更清晰，产品就越好?像素是要针对成像设备来看的，其实CCD本身的质量比单纯的像素高低更重要。

对于同级别CCD来说，最重要的指标是CCD的尺寸大小，尺寸越大其本身价值就成几何倍地增长。

2. CCD和CMOS有什么区别，哪种芯片更好?CCD和CMOS在制造上的主要区别是CCD是集成在半导体单晶材料上，而CMOS是集成在被称做金属氧化物的半导体材料上。

第1篇一、实验目的1. 理解凝胶成像的原理及其在分子生物学研究中的应用。

2. 掌握凝胶成像系统的操作方法。

3. 通过凝胶成像实验，观察DNA或蛋白质电泳结果，分析实验结果。

二、实验原理凝胶成像是一种利用化学发光、荧光或可见光对凝胶电泳结果进行可视化的技术。

在凝胶电泳实验中，DNA或蛋白质在电场作用下，按照分子量大小分离，并在凝胶中形成条带。

凝胶成像系统通过检测这些条带，将其转化为图像，便于观察和分析。

三、实验材料、用具及试剂1. 材料：琼脂糖凝胶电泳样品（DNA或蛋白质）、凝胶成像仪、紫外线灯、凝胶盒、梳子、微量移液器、枪头等。

2. 试剂：1X TAE缓冲液、琼脂糖、EB染料、DNA Marker、蛋白质Marker、考马斯亮蓝R-250等。

四、实验步骤1. 准备电泳样品：将待检测的DNA或蛋白质样品与加样缓冲液混合，进行加样。

2. 制备琼脂糖凝胶：按照实验要求配制琼脂糖凝胶，倒入凝胶盒，插入梳子。

3. 电泳：将加好样的凝胶放入电泳槽，加入1X TAE缓冲液，接通电源，进行电泳。

4. 凝胶染色：电泳结束后，取出凝胶，用EB染料或考马斯亮蓝R-250染色。

5. 凝胶成像：将染色后的凝胶放入凝胶成像仪，使用紫外线灯或可见光进行成像。

6. 图像分析：使用凝胶成像系统自带的分析软件，对电泳结果进行定量分析。

五、实验结果与分析1. 通过凝胶成像，观察到DNA或蛋白质在凝胶中分离形成的条带。

2. 根据DNA或蛋白质Marker，确定待测样品的分子量。

3. 分析电泳结果，判断实验是否成功。

六、实验总结1. 凝胶成像技术在分子生物学研究中具有重要作用，可以直观地观察和分析DNA 或蛋白质电泳结果。

2. 掌握凝胶成像系统的操作方法，有助于提高实验效率。

3. 通过本实验，加深了对凝胶成像原理的理解，提高了实验操作技能。

七、注意事项1. 实验过程中，注意安全，避免紫外线对眼睛的伤害。

2. 操作凝胶成像仪时，确保电源稳定，防止设备损坏。

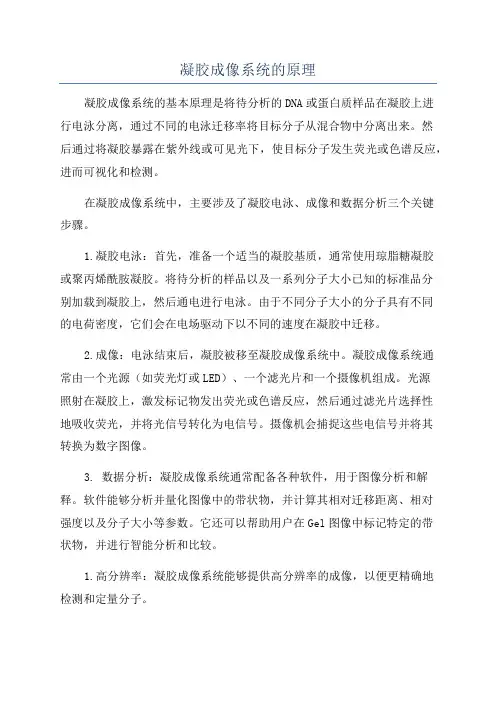

凝胶成像系统的原理凝胶成像系统的基本原理是将待分析的DNA或蛋白质样品在凝胶上进行电泳分离，通过不同的电泳迁移率将目标分子从混合物中分离出来。

然后通过将凝胶暴露在紫外线或可见光下，使目标分子发生荧光或色谱反应，进而可视化和检测。

在凝胶成像系统中，主要涉及了凝胶电泳、成像和数据分析三个关键步骤。

1.凝胶电泳：首先，准备一个适当的凝胶基质，通常使用琼脂糖凝胶或聚丙烯酰胺凝胶。

将待分析的样品以及一系列分子大小已知的标准品分别加载到凝胶上，然后通电进行电泳。

由于不同分子大小的分子具有不同的电荷密度，它们会在电场驱动下以不同的速度在凝胶中迁移。

2.成像：电泳结束后，凝胶被移至凝胶成像系统中。

凝胶成像系统通常由一个光源（如荧光灯或LED）、一个滤光片和一个摄像机组成。

光源照射在凝胶上，激发标记物发出荧光或色谱反应，然后通过滤光片选择性地吸收荧光，并将光信号转化为电信号。

摄像机会捕捉这些电信号并将其转换为数字图像。

3. 数据分析：凝胶成像系统通常配备各种软件，用于图像分析和解释。

软件能够分析并量化图像中的带状物，并计算其相对迁移距离、相对强度以及分子大小等参数。

它还可以帮助用户在Gel图像中标记特定的带状物，并进行智能分析和比较。

1.高分辨率：凝胶成像系统能够提供高分辨率的成像，以便更精确地检测和定量分子。

2.高敏感性：凝胶成像系统能够检测非常低浓度的目标分子，使其在检测稀有蛋白质或突变等方面具有特殊优势。

3.多通道检测：凝胶成像系统可以同时检测多个目标分子，因此可以在同一实验中获得更多的数据。

4.数据可靠性和一致性：凝胶成像系统具有可重复性好、可比性强的特点，所以被广泛应用于科研和临床实验。

总之，凝胶成像系统通过电泳分离样品，然后使用光学成像和数据分析技术检测并分析目标分子。

它已成为生化和分子生物学领域不可或缺的工具，为科学家们提供了重要的实验手段。

凝胶成像系统原理(一)介绍凝胶成像系统什么是凝胶成像系统？凝胶成像系统是一种用于电泳凝胶图像分析的仪器设备。

它可以将DNA、RNA、蛋白质等样品经过电泳分离后的凝胶进行成像和数据分析。

凝胶成像系统的主要组成凝胶成像系统主要由三部分组成：成像设备、成像软件和电脑。

成像设备：常见的成像设备有紫外线成像机、荧光成像机等。

成像软件：成像软件通常由仪器厂家开发，用来控制成像设备的运行，并将成像结果转化为数字信号。

电脑：成像软件需要安装在电脑上，电脑还可以用来存储和处理成像结果。

凝胶成像系统的原理凝胶成像原理基于凝胶电泳技术，该技术是一种常用的生物学实验方法，用于分离DNA、RNA、蛋白质等生物大分子。

凝胶电泳技术主要分为两种：琼脂糖凝胶电泳和聚丙烯酰胺凝胶电泳。

琼脂糖凝胶电泳的原理是利用琼脂糖的高分子量和结晶性，形成一种微孔结构，可以将DNA等分子沉淀在凝胶中，通过电场作用将分子分离，达到检测的目的。

聚丙烯酰胺凝胶电泳的原理是利用聚丙烯酰胺凝胶的高分子量和结晶性，形成一种网状结构，可以将DNA等分子沉淀在凝胶中，通过电场作用将分子分离，达到检测的目的。

凝胶成像系统则是通过成像设备将凝胶上的分离结果转化为可见的成像信号，然后通过成像软件将成像信号转化为数字信号，最终得到分析结果。

凝胶成像系统的应用凝胶成像系统广泛应用于基因检测、蛋白质检测、药物研发等领域。

通过凝胶成像系统，可以检测DNA条带、RNA脱氧核糖体、蛋白质等样品，探究其在基因、细胞、分子水平上的特性和功能。

在基因检测方面，凝胶成像系统被广泛应用于遗传病缺陷、基因表达、全基因组分析等领域。

在蛋白质检测方面，凝胶成像系统广泛应用于结构和功能的研究、蛋白质相互作用的研究以及药物研发领域的蛋白质组学研究等。

总结凝胶成像系统是一种用于电泳凝胶图像分析的仪器设备，通过成像设备将凝胶上的分离结果转化为可见的成像信号，然后通过成像软件将成像信号转化为数字信号，最终得到分析结果。

凝胶成像系统检定规程
凝胶成像系统是一种常用于蛋白质分析的实验技术，准确检定凝胶成像系统的性能和准确度是保证实验结果可靠的重要步骤。

以下是凝胶成像系统检定的详细规程：
1. 配置标准样品：选择已知浓度的标准蛋白质样品，包括单一蛋白质和混合蛋白质，确保样品质量纯净并且无杂质。

2. 准备蛋白质样品：根据实验需求，将标准样品按照预定的浓度稀释，并加入标记物（如荧光标记）。

3. 准备样品加载缓冲液：根据实验需求，配制样品加载缓冲液，包括蛋白质样品、稀释缓冲液和胶连缓冲液的混合物。

4. 装载样品和标准样品：将标准样品和待测样品均匀加载到预制的凝胶上，注意避免泄漏和气泡的产生。

5. 将凝胶放入成像系统：根据仪器的使用说明，将凝胶放入成像系统中固定好，并确保凝胶与成像系统的光源和探测器之间无干扰。

6. 设置成像参数：选择适当的波长和曝光时间，确保能够准确捕捉到蛋白质样品的信号。

7. 开始成像：根据实验需求，点击开始成像按钮，等待成像完成。

8. 数据分析：将成像得到的数据导出至数据分析软件中，进行分析和解读。

9. 比较实际值与理论值：将凝胶成像系统得到的测量结果与标准样品的理论值进行比较，计算测量误差和准确度。

10. 重复实验：为了验证成像系统的稳定性和重复性，可以重复以上操作多次，并计算其重复性指标。

11. 故障排除：在实验过程中，如发现成像结果异常或出现故障，应及时检查仪器的使用状态，排除故障并重新进行实验。

12. 记录实验数据：将每次实验的详细情况和结果进行记录，包括样品信息、成像参数、测量结果等。

通过以上的检定规程，可以对凝胶成像系统的性能进行有效评估，确保实验的准确性和可靠性。

凝胶成像系统的应用如何
凝胶成像系统是一种常用于生物科学研究的实验设备，它能够对凝胶
电泳后的样品进行成像和分析。

凝胶成像系统的应用非常广泛，可以用于DNA、RNA和蛋白质等生物大分子的分析和研究。

下面将详细介绍凝胶成
像系统的应用。

1.分析DNA和RNA：
凝胶成像系统可以用于DNA和RNA的分析和检测。

在电泳分离后，将
凝胶放入凝胶成像系统中进行成像，可以得到DNA和RNA的分子大小和含量。

通过比较不同样品的成像结果，可以追踪基因的表达水平、检测突变
和揭示遗传变异。

2.蛋白质分析：
3.凝胶染色和显色：
凝胶成像系统可以配合染色剂和显色剂，对凝胶上的样品进行染色和
显色，以增强样品的可视化效果。

常用的染色剂包括乙溴化乙锍（EB）、
溴化乙啶（EtBr）、银染等，而常用的显色剂则包括酶标记、辐射标记等。

这样可以更方便地进行分析、测量和定量。

4.胶片摄影和数字图像分析：
5.凝胶图片的文档保存和分享：
总结来说，凝胶成像系统的应用非常广泛，包括DNA和RNA的分析、
蛋白质的分析、凝胶染色和显色、胶片摄影和数字图像分析，以及凝胶图
片的文档保存和分享等。

这些应用为生物科学研究提供了重要的实验手段，有助于揭示生物大分子的结构和功能，推动科学研究的进展。

法国VL凝胶成像及分析系统操作指南
一、图像摄取：
1．启动电脑系统，打开灯箱开关；
2．双击显示屏上的Bio-cap图标，进入图像摄取主画面；
3．放入要摄取图像的样品（胶片、电泳胶等），按下步分别摄像；
A、核酸凝胶样品（要用紫外光板的），先移动CCD至暗箱到右边，单击画
面的“integration time”钮，调整爆光时间，CCD上的光圈、焦距并配合主画面上的“adjustment”钮下的对比度及亮度调节钮，至出现清晰画面为止；
B、除核酸凝胶样品外的所有样品（要用白光板的），移动CCD至暗箱至左
边，单击画面上的“read time”钮，调整CCD上的光圈，焦距及主画面“adjustment”钮下的对比度及亮度调节钮至清晰画面出现为止，必要时，可打开暗箱的开关以增加照明度；
4．单击“Freeze”钮，固定所摄到的图像，同时可开闭灯箱开关；
5．单击“保存”。

并输入图像编号，按“确定“钮，图像存入文件夹即可完成图像保存工作。

6．如要打印图像，先打开热敏打印机开关，单击“热敏打印机”钮，图像即可输出。

图像分析：
A、启动电脑系统；
B、双击显示屏上的“Bio-capt”，“Bio-1D++”或“Bio-2D”图标，进入主画
面；
C、打开文档，从“Vlimage”中调出所要分析的图像，按需要分析的内相应
分析（可借用“？！”钮启动帮助功能工作）
D、分析工作完成后，关闭主画面即可退出图像分析程序。

二、注意事项：
1．保持内室环境清洁，干燥；
2．保持灯箱光板干净（特别是用了核酸电泳胶后）；
3．光板上不要用硬、尖物拖、划以防止出现划痕影响图像观察。

凝胶成像分析系统在凝胶电泳实验中，样品通常在凝胶基质中进行分离，然后通过凝胶成像分析系统进行可视化和数据获取。

凝胶成像分析系统通过电泳染色、荧光成像或化学发光等方法，将凝胶上的条带或点进行成像，并通过成像设备将图像传输到电脑上进行数据处理和分析。

凝胶成像分析系统的一大优势是可以进行多种类型的凝胶分析，包括琼脂糖凝胶电泳、聚丙烯酰胺凝胶电泳、二维凝胶电泳等。

不同类型的凝胶分析可以用于不同的应用领域，例如琼脂糖凝胶电泳适用于DNA和RNA的分析，聚丙烯酰胺凝胶电泳适用于蛋白质的分析。

凝胶成像分析系统的另一个优点是高灵敏度和高分辨率。

成像设备通常配备有高分辨率的相机和荧光探测器，可以捕捉到凝胶上微弱的条带或点，并将其转化为数字图像。

通过数据分析软件，可以对图像进行增强、量化和比较等操作，以获取更准确的结果。

凝胶成像分析系统在生命科学研究中有广泛的应用。

在分子生物学中，它可以用于DNA分子的大小分离和定量，例如PCR产物的鉴定和分析。

在基因组学中，凝胶成像分析系统可以用于DNA测序结果的分析和验证，以及基因重组实验的结果分析。

在蛋白质研究中，凝胶成像分析系统可以用于蛋白质表达水平的定量和差异分析，例如Western blot分析。

凝胶成像分析系统的发展也带来了许多新的技术和方法。

例如，一些成像设备现在可以进行多色荧光成像，用于同时分析多个荧光标记的分子。

另外，一些系统也具备自动分析功能，可以自动识别和定位凝胶上的条带或点，并进行数据提取和分析。

总的来说，凝胶成像分析系统是一种重要的分析工具，在生命科学研究中发挥着重要的作用。

它具备高灵敏度和高分辨率的优势，可以用于DNA、RNA和蛋白质的电泳分析。

随着技术的不断进步，凝胶成像分析系统将会变得更加先进和方便，为科学研究提供更多支持。

实验三凝胶成像系统的规范操作实验目的: 掌握凝胶成像系统的规范操作方法,及保养措施.凝胶成像系统统一 UVP（GDS8000）是目前最新型的图象拍摄、分析和处理系统。

广泛应用于DNA 凝胶，蛋白质凝胶，X—光片，细菌平板等的扫描和分析。

为保证本系统正常工作，请使用者严格遵守以下操作规则。

1、在熟悉仪器的基本性能和相关老师的指导下，开机使用。

仪器操作规程：用酒精棉球将暗盒中的透视屏擦拭干净→将凝胶置于屏上（蛋白凝胶于白光屏，核酸凝胶于紫外屏）调整CCD 位置使凝胶置于视野合适位置后插上电源→打开电脑进入Labwork 工作状态→打开相应的透射光源准备扫描→进入摄像状态，调整光圈和焦距扫描→用JPG 格式文件保存图像→关闭光源，CCD 电源和电脑→取出凝胶并用酒精棉球擦净透视屏→盖上防尘盖3、注意DNA 凝胶含有EB，操作时应戴手套。

并防止EB 污染。

4、使用完后请在记录本上登记。

5、凝胶成像系统电脑为图像扫描分析专用，不得作其它用途，不得修改电脑设置。

凝胶成像仪器操作过程1. 开启总电源。

2. 开启电脑只WINDOWS处于正常工作状态。

3. 打开主机上层电源开关。

4. 双击桌面上的“GIS”图标，进入软件。

5. 拍摄： a 打开拍摄界面B．把胶置于灯台上C．打开相应灯源的电源开关（如果使用紫外请勿肉眼无防护直接观察）D．经电脑控制进行拍摄、保存图像E．拍摄完毕请立即关闭灯源电源6. 工作完毕，关闭软件窗口。

7. 关闭主机电源8. 关闭电脑。

凝胶成像仪器保养要求1. 仪器配套的电脑希望专机专用，以保证WINDOWS系统平台正常运行。

2. 仪器配套的电脑希望不要上网，以保证WINDOWS系统平台正常运行与实验资料的安全3. 电脑开启时请勿突然断电，以防止硬盘损坏导致实验资料的丢失。

4. 电脑及主机电源开启时，请勿插拔信号连接线以防烧坏硬件。

5. 实验资料定期备份，以保证实验资料的安全。

6. 如用紫外灯源，拍摄完毕后请立即关闭灯源电源，以延长紫外灯管及紫外滤光片的使用寿命。

潍坊医学院医学研究实验中心仪器简明操作规程汇编
Gel Imaging System
凝胶成像分析系统简明操作规程
一、开机程序
接通电源，打开主机和UVP的电源开关，待系统运行稳定后方可进行图像采集与分析。

二、图像（照片）的获取
1、将样品放入暗箱内的透照仪上，打开紫外光源（注意：不得戴手
套开暗箱门，样品不得直接放在透照仪上，须用保鲜膜隔开）；
2、激活相机工具框：
菜单栏中view>Plugins>Hamamatsu camera plugin；按相机工具栏中的Preview 钮，进入预览模式；
（特殊情况下：若工具框未被激活（界面呈灰色状态），单击框
下方的Preferences选择：
chemi HR camera
12bits；
最后，单击APPLY添加相机设备，照相机工具框就被激活。

）3、调节相机的光圈、景深和焦距，达到最佳效果。

如果相机光圈到
最大光亮不够，可以软件增加暴光时间；
4、按右侧工具栏中的Capture钮，获得最终图像，命名保存到指定目录；
5、关闭紫外灯。

使用注意事项：
1.使用完毕后请将载物台清理干净。

化学发光凝胶成像系统原理化学发光凝胶成像系统是一种用于检测DNA、RNA和蛋白质等生物分子的分析仪器。

它采用化学发光技术，通过荧光成像的方式，将生物分子的信息转化为数字信号，从而实现对生物分子的定量和定性分析。

本文将介绍化学发光凝胶成像系统的原理和应用。

化学发光凝胶成像系统的原理化学发光凝胶成像系统的原理基于化学发光技术。

化学发光是指在化学反应中产生的光。

化学发光反应通常包括两个步骤：第一步是化学反应，第二步是发光反应。

化学反应通常是一种氧化还原反应，通过氧化还原反应产生的激发态分子，再通过发光反应释放出光子，从而产生光。

化学发光凝胶成像系统通常采用的是荧光素酯（luciferin）和荧光素酶（luciferase）的化学发光反应。

荧光素酯是一种无色的化合物，它在荧光素酶的作用下，发生氧化反应，产生荧光素和CO2。

荧光素是一种发光物质，它在荧光素酶的作用下，发生发光反应，产生蓝色的光。

荧光素酶是一种酶类蛋白质，它能够催化荧光素酯的氧化反应和荧光素的发光反应。

化学发光凝胶成像系统通常采用的是CCD（Charge-Coupled Device）成像技术。

CCD是一种光电转换器件，它能够将光信号转化为电信号。

CCD成像技术通过将荧光素酯和荧光素酶反应产生的光信号转化为电信号，从而实现对生物分子的成像和定量分析。

化学发光凝胶成像系统的应用化学发光凝胶成像系统广泛应用于生物分子的检测和分析。

它可以用于DNA、RNA和蛋白质等生物分子的检测和定量分析。

下面将介绍化学发光凝胶成像系统在DNA、RNA和蛋白质检测中的应用。

1. DNA检测化学发光凝胶成像系统可以用于DNA的凝胶电泳分析。

DNA凝胶电泳是一种将DNA分子按照大小分离的技术。

DNA分子在电场作用下，会向阳极移动，移动的速度与DNA分子的大小成反比。

通过将DNA分子分离出来，可以对DNA进行定量和定性分析。

化学发光凝胶成像系统可以通过荧光成像的方式，将DNA分子的信息转化为数字信号，从而实现对DNA的定量和定性分析。

凝胶成像分析2篇凝胶成像分析是一种将凝胶电泳分离出的生物大分子进行可视化分析和定量测定的方法。

这种方法广泛应用于研究DNA、RNA和蛋白质等生物大分子，以及它们之间的相互作用和功能。

在凝胶成像分析中，首先需要将要分析的生物大分子分离出来，一般使用的是凝胶电泳方法。

在凝胶电泳中，生物大分子通过凝胶孔隙的大小和形状被分离出来，然后通过染色或蛋白质Western blot等方法进行可视化分析和测定。

以下将介绍两种常用的凝胶成像分析方法。

1. 蛋白质Western blot分析蛋白质Western blot分析是一种通过抗体识别目标蛋白质的方法进行凝胶成像分析。

在这种方法中，首先需要将要分析的蛋白质通过凝胶电泳分离出来，然后将凝胶中的蛋白质转移到聚丙烯酰胺薄膜上。

接下来，将含有特定抗体的溶液与转移薄膜接触，抗体与目标蛋白质结合，形成特异性免疫复合物。

最后，通过酶标记的二抗或化学显色的方法，可视化分析目标蛋白质的存在与否，同时测定其表达量和分子量大小。

蛋白质Western blot分析适用于许多生物学研究中的分析任务，例如确定蛋白质的表达模式、翻译后修饰或功能分析等。

2. DNA凝胶成像分析DNA凝胶成像分析是一种通过DNA染色剂可视化DNA分子的方法进行凝胶成像分析。

在这种方法中，首先需要将要分析的DNA片段通过凝胶电泳分离出来，然后将凝胶中的DNA分子染色。

DNA染色剂会与DNA分子结合，使其呈现出可见的蓝色或暴露于紫外线时出现的白色。

通过比较不同样品的DNA分子迁移距离和带型，可以判断样品中DNA分子的大小和数量，并进行定量和比较分析。

DNA凝胶成像分析在生物学研究中也有广泛的应用，例如用于测定PCR产物的大小和纯度，确定基因型或构建DNA指纹等。

总之，凝胶成像分析是生物学研究中不可或缺的一种方法，可以帮助研究人员深入了解生物大分子的结构、功能和相互作用。
