油气田井下打捞工具详解

一、公锥之宇文皓月创作1名称型号：GZ105-1公锥2、用途：专门从油管、钻杆、套铣筒、封隔器等有孔落物的内孔进行造扣打捞的工具。

主要用于有接箍的油管或厚壁管类落物。

3、结构：公锥是长锥形整体结构，分接头和打捞丝扣两部分。

接头上部有与钻杆相连接的螺纹，有正反扣标记槽，便于归类与识别。

4、原理：当公锥进入打捞内孔之后，加适当钻压并转动钻具，迫使打捞丝扣挤压吃入落物内壁进行造扣。

当所造之扣能承受一定的拉力和扭距时，可采纳上提或倒扣的法子将落物全部或部分捞出。

5、技术规范：（1）规格型号：GZ105-1 (2)外形尺寸：Ø105mmx535mm （3）接头螺纹：NC31（210）（4）使用规范及性能参数：㈠打捞螺纹概况硬度HRC60-65. ㈡抗拉极限：大于等于932Mpa. ㈢冲击韧性：大于等于58.8S/cm3. ㈣打捞直径：54－77mm。

6、操纵方法：当工具下至鱼顶上部1-2m时，开泵循环，并逐渐下放工具至鱼顶，观察泵压变更。

如泵压突然上升，指重表悬重下降，说明公锥进入鱼腔，可以进行造扣打捞。

如果悬重逐步下降而泵压并没有变更，说明公锥拔出鱼腔外壁的套管环形空间，应上提钻柱，然后转动管柱，重对鱼腔，直至悬重与泵压均有明显变更（公锥入腔），才干加压造扣进行打捞。

打捞鱼腔疏通，泵压无明显变更的落鱼时，应增加扶正找中接头或采取引鞋结构，以防止造扣位置错误，酿成事故。

7、注意事项：打捞操纵时，不允许猛顿鱼顶，以防将鱼顶或打捞螺纹顿坏。

尤其应注意分析判断造扣螺纹位置，切忌在落鱼外壁与套管内壁的环行空间造扣，以防止造成严重后果。

二、母锥1、名称型号：MZ/NC31-1母锥2、用途：母锥是一种专门从油管、钻杆等管状落物外壁进行造扣打捞的工具。

可用于无内孔或内孔堵死的圆柱形落物进行打捞。

3、结构：母锥是长筒形整体结构，由上接头与本体两部分构成。

上接头有正反扣标记槽（一道槽为正扣。

两道槽为反扣），本体内锥面上有打捞螺纹。

井下作业小修特殊井打捞工具的研究和应用随着我国石油勘探和开发的不断深入，越来越多的油井进入了老化期和小修期，需要进行井下作业的特殊维修。

在这个过程中，井下打捞工具的研究和应用显得格外重要。

本文将介绍井下作业小修特殊井打捞工具的研究和应用情况。

一、井下打捞工具的种类井下打捞工具主要包括：井口手摇打捞器、井口电动打捞器、井口液压打捞器、井下渗滤液切断器、井下抽关装置、井下割管器、井下清洗器、井下防逃装置等。

1. 井口手摇打捞器：是一种简单易用的井下打捞工具，主要由手柄、滑轮和绳索组成，操作者通过手摇滑轮，使绳索上的工具下降到需要修理的井底。

2. 井口电动打捞器：是一种电动卷扬机，通过电动机带动卷扬机升降绳索，降低了人力消耗，提高了井口打捞效率。

3. 井口液压打捞器：是一种利用液压系统升降井下工具的设备，通过液压缸驱动，提高了降低和升高的速度和力。

4. 井下渗滤液切断器：是用来切断水平井段渗滤液的设备，采用特殊的结构和切断机构，可以对井下渗滤液进行精确的切断操作。

5. 井下抽关装置：是一种用于关闭井下钻井管道的设备，可以防止井下释放的油气外泄。

6. 井下割管器：是一种用于切断井下管道的设备，可以对井下管道进行精确的切断操作，方便后续的维修和更换。

7. 井下清洗器：是一种用于清洗井下井筒的设备，可以清除井下井筒中的沉积物和杂物，保持井下井筒的清洁。

二、井下打捞工具的研究井下作业小修特殊井打捞工具的研究一直是石油行业的重点之一。

近年来，国内外的研究机构和企业纷纷开展了井下打捞工具的研究工作，取得了一系列创新成果。

1. 井下打捞工具的结构优化：一些研究机构对井下打捞工具的结构进行了优化设计，使其更加紧凑、轻便和操作方便。

井下电动打捞器的电动机和卷扬机进行了一体化设计，减少了设备的体积和重量，提高了携带和使用的便利性。

2. 井下打捞工具的力学分析：针对井下打捞工具在使用过程中可能遇到的各种力学问题，一些研究机构进行了相关的力学分析，为井下打捞工具的设计、使用和维护提供了理论基础。

抽油杆打捞工具：三球打捞器
三球打捞器是专门用来在套管内打捞抽油杆接箍或抽油杆加厚台肩部位的打捞工具。

1结构
三球打捞器由筒体、钢球、引鞋等零件组成，如图所示。

筒体上部为油管公螺纹，用来连接打捞管柱。

在油管螺纹与筒体的台肩外，均布三个等直径斜孔，与筒体内大孔交汇。

三个斜孔内各装一个大小一致的钢球，并被连接在筒体下端的引鞋上端面堵住。

引鞋下部内孔有很大的锥角，以便引入落鱼。

工具从上至下有水眼，可进行循环。

2作用原理
三球打捞器靠三个球在斜孔中位置的变化来改变三个球公共内切圆直径的大小，从而允许抽油杆台肩和接箍通过。

带接箍或者带台肩的抽油杆进入引鞋后，
接箍或者台肩推动钢球沿斜孔上升，三个球形成的内切圆逐渐增大。

待接箍或台肩通过三个球后，三个球依其自重沿斜孔回落，停靠在抽油杆本体上。

上提钻具，抽油杆台肩或接箍因尺寸较大无法通过而压在三个球上，斜孔中的三个钢球有斜孔的作用下，给落物以径向夹紧力，从而抓住落鱼。

3操作方法与注意事项
3.1操作方法
3.1.1将三球打捞器连接在工具管柱的最下端。

3.1.2直接下井，待通过鱼头后，再缓慢上提。

若指重表比原悬重增加，说明抓住落鱼。

3.1.3起钻。

3.2、注意事项
3.2.1三球打捞器入井前必须通井。

3.2.2检查工具外径尺寸，三球活动情况并涂机油润滑。

4维修保养
4.1每次用完后，拆卸清洗，尤其对三个斜孔内要清洗，擦干净，不得有泥饼、结蜡、油污等杂物。

4.2涂油脂，放阴干处保存。

石油钻井队打捞类工具介绍1、公锥2、母锥3、滑块捞矛4、分瓣捞矛5、TFLM-T提放式可退捞矛6、提放式分瓣捞矛7、可退捞矛8、伸缩捞矛9、二用伸缩捞矛10、可退式螺旋卡瓦捞筒11、可退式蓝式卡瓦捞筒12、卡瓦捞筒13、弯鱼头打捞筒14、提放式可退捞筒15、短鱼头打捞筒16、电泵捞筒17、可退式螺旋卡瓦电泵捞筒18、活页式捞筒19、不可退式抽油杆捞筒20、弯抽油杆捞筒21、组合式抽油杆捞筒22、提放式抽油杆捞筒23、三球打捞器24、抽油杆接箍捞矛25、多用打捞筒26、颠倒式抽油杆捞筒27、蓝式抽油杆捞筒28、螺旋式抽油杆捞筒29、偏心式抽油杆接箍捞筒30、提放式倒扣捞矛31、可胀式倒扣捞矛32、倒扣捞矛33、倒扣捞筒34、提放式倒扣捞筒35、反循环打捞蓝36、局部反循环打捞蓝37、开窗捞筒38、缆绳打捞钩39、外钩40、内钩41、内外组合钩42、活齿钩43、一把抓44、磁力打捞器45、测井仪器打捞器46、弹簧打捞筒47、老虎嘴公锥SY5114—92母锥SY5115--92滑块捞矛SY/T5069—2000可退式捞矛SY/T5069—2000分瓣捞矛SY/T5069—2000TFLM—T 型提放式可退捞矛提放式分瓣捞矛SY/T5069—2000伸缩捞矛SY/T5069—2000二用伸缩捞矛SY/T5069—2000可退式螺旋卡瓦打捞筒SY/T5068--2000可退式蓝式卡瓦捞筒SY/T5068-2000卡瓦捞筒SY/T5068—2000弯鱼头打捞筒SY/T5068-2000提放式可退捞筒短鱼头捞筒SY/T5068—2000电 泵 捞 筒SY/T5068—2000可退 式 螺 旋 卡 瓦 电 泵 捞 筒SY/T5068—2000活页式捞筒SY/T5068--2000不可退式抽油杆捞筒SY/T5068--2000弯抽油杆打捞筒SY/T5068—2000组合式抽油杆捞筒SY/T5068-2000提放式可退抽油杆捞筒SY/T5068-2000三球打捞器SY/T5068-2000抽油杆接箍捞矛SY/T5069-2000多用打捞筒SY/T5068-2000颠倒式抽油杆捞筒SY/T5068-2000蓝式抽油杆捞筒螺旋卡瓦式抽油杆捞筒SY/T5068-2000偏心式抽油杆接箍捞筒SY/T5068-2000提放式倒扣捞矛SY/T5069—2000倒扣捞矛SY/T5069-2000可胀式倒扣捞矛SY/T5069-2000倒扣捞筒SY/T5068—2000提放式倒扣捞筒SY/T5068—2000反循环捞篮局部反循环打捞篮开窗打捞筒SY/T5068--2000缆绳打捞钩外钩内钩内外组合钩活齿钩一把抓磁力打捞器SY/T5147--2000测井仪器打捞蓝弹簧打捞筒SY/T5068—2000老虎嘴产品型号: 可倒扣捞矛产品名称: 可倒扣捞矛相关说明:本工具为内捞式工具，它既可以用于打、倒扣，又可以释放落鱼，还能进行洗井液循环，可与反扣钻杆配套使用，他抗拉负荷大，倒扣力矩大，打捞成功率高。

其他打捞工具1磁力打捞器1.1用途磁力打捞器是用来打捞在钻井、修井作业中掉入井里的钻头巴掌、牙轮、轴、卡瓦牙、钳牙、手锤及油、套管碎片等小件铁磁性落物的工具。

对于能进行正反循环的磁力打捞器，尚可打捞小件非磁性落物。

1.2基本结构磁力打捞器的种类很多，根据基本结构可以分为正循环型强磁、高强磁打捞器和局部反循环型强磁、高强磁打捞器。

1.2.1正循环型强磁、高强磁打捞器：这种打捞器由上接头、压盖、壳体、磁钢、芯铁、隔磁套、引鞋等组成，如图1所示。

图1正循环磁力打捞器1—上接头；2—压盖；3—壳体；4—磁钢；5—芯铁；6—隔磁套；7—平鞋；8—磨铣鞋；9—引鞋1.2.2局部反循环型强磁、高强磁打捞器：这种打捞器由上接头、钢球、压盖、壳体、打捞杯、磁钢、隔磁套、芯铁和引鞋等组成，如图2所示。

图2反循环磁力打捞器1—上接头；2—钢球；3—打捞杯；4—压盖；5—壳体；6—磁钢；7—芯铁；8—隔磁套；9—引鞋1.3工作原理以一定形状和体积的磁钢（永磁、电磁）制成磁力打捞器,其引鞋下端经磁场作用会产生很大的磁场强度。

由于磁钢的磁通路是同心的,因此磁力线呈辐射状并集中在靠近打捞器下端面的中心处,可以把小块铁磁性落物磁化吸附在磁极中心,实现打捞。

电磁材料制成的打捞器在入井前须通电磁化,可在20h内有效。

1.4技术规范常用磁力打捞器技术规范见表1。

表1常用磁力打捞器技术规范序号规格型号外径mm接头螺纹使用规范及性能参数吸力N适应温度℃适应井眼mmA B1QCLT-86AQCLT-86B86NC26（2A10）36001000≤210φ95～1082QCLT-F100AQCLT-F100B100NC31（210）55001700φ108～1373QCLT-F114AQCLT-F114B114NC31（210）65002000φ120～1404QCLT-F175AQCLT-F175B175NC8（310）180005000φ184～216注：表中A为高强磁打捞器系列,B为强磁打捞器系列。

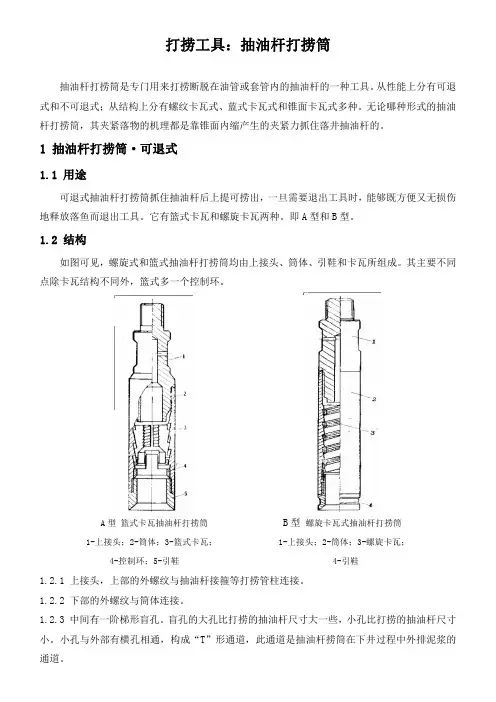

打捞工具：抽油杆打捞筒抽油杆打捞筒是专门用来打捞断脱在油管或套管内的抽油杆的一种工具。

从性能上分有可退式和不可退式；从结构上分有螺纹卡瓦式、蓝式卡瓦式和锥面卡瓦式多种。

无论哪种形式的抽油杆打捞筒，其夹紧落物的机理都是靠锥面内缩产生的夹紧力抓住落井抽油杆的。

1抽油杆打捞筒·可退式1.1用途可退式抽油杆打捞筒抓住抽油杆后上提可捞出，一旦需要退出工具时，能够既方便又无损伤地释放落鱼而退出工具。

它有篮式卡瓦和螺旋卡瓦两种。

即A型和B型。

1.2结构如图可见，螺旋式和篮式抽油杆打捞筒均由上接头、筒体、引鞋和卡瓦所组成。

其主要不同点除卡瓦结构不同外，篮式多一个控制环。

A型篮式卡瓦抽油杆打捞筒B型螺旋卡瓦式抽油杆打捞筒1-上接头；2-筒体；3-篮式卡瓦；1-上接头；2-筒体；3-螺旋卡瓦；4-控制环；5-引鞋4-引鞋1.2.1上接头，上部的外螺纹与抽油杆接箍等打捞管柱连接。

1.2.2下部的外螺纹与筒体连接。

1.2.3中间有一阶梯形盲孔。

盲孔的大孔比打捞的抽油杆尺寸大一些，小孔比打捞的抽油杆尺寸小。

小孔与外部有横孔相通，构成“T”形通道，此通道是抽油杆捞筒在下井过程中外排泥浆的通道。

1.2.4筒体，上、下均为内螺纹，分别同上接头和引鞋连接。

1.2.5中间部分为宽锯齿形螺纹，形成一个螺旋锥面，卡瓦就安放在螺旋锥面上。

1.2.6在筒体下端的宽锯齿形螺纹的起点处有一个槽，槽内装螺旋卡瓦上的键。

1.2.7控制环，是篮式卡瓦捞筒的重要零件。

它是在一个环体上焊接长键。

长键在垂直方向上一半在筒体的键槽内，一半在篮式卡瓦的键槽内，从而保证了篮式卡瓦上、下滑动自如，以防止卡瓦单独绕工具轴线转动。

1.3工作原理当可退式抽油杆打捞筒捞获落鱼后，上提钻具，卡瓦外旋锯齿形锥面与筒体内相应的齿面有相对位移。

而将落鱼卡紧捞出。

1.4技术规范A 型可退式抽油杆捞筒规格型号外型尺寸（直径×长度）mm接头螺纹打捞尺寸mm许用提拉负荷KN 工作井眼名义尺寸in备注CLT01-TA D×6505/8"抽油杆扣15~16.7420套管D 为根据套管内径尺寸所确定的引鞋尺寸CLT02-TA D×6503/4"抽油杆扣18~19.7420套管CLT03-TA D×6507/8"抽油杆扣21~22.7420套管CLT04-TA D×6501"抽油杆扣24~25.7420套管B 型可退式抽油杆捞筒规格型号外形尺寸（直径×长度）mm接头螺纹打捞尺寸mm许用提拉负荷KN 工作井眼名义尺寸in 备注CLT01-TB 55×3505/8"抽油杆扣15~16.735021/2油管CLT02-TB 55×3503/4"抽油杆扣18~19.735021/2油管CLT03-TB 55×3507/8"抽油杆扣21~22.735021/2油管CLT04-TB 55×3501"抽油杆扣24~25.735021/2油管1.5操作方法1.5.1用抽油杆接箍把抽油杆捞筒连接在抽油杆上下井。

打捞工具：磁力打捞器1用途磁力打捞筒是用来打捞在钻井、修井作业中掉入井里的钻头、巴掌、牙轮、轴、卡瓦牙、钳牙、手锤及油、套管碎片等小件铁磁性落物的工具。

对于能进行正反循环的磁力打捞器，尚可打捞小件非铁磁性落物。

磁力打捞器的种类很多，按其工作性能分为强磁打捞器和高强磁打捞器，按其可循环的方向分为正、反循环磁力打捞器。

2结构磁力打捞器分为强磁和高强磁两种类型，但结构没有区别，只是磁钢的材料不同。

2.1正循环型强磁、高强磁打捞器这种打捞器由上接头、压盖、壳体、磁钢、芯铁、隔磁套、引鞋等组成，如图1-1所示。

图1-1正循环磁力打捞器1-上接头；2-压盖；3-壳体；4-磁钢；5-芯铁；6-隔磁套；7-平鞋；8-铣磨鞋；9-引鞋上接头上部是钻杆扣或其他型式的螺纹，用以连接钻杆或其它打捞管柱及钢丝绳等，下部与壳体连接在一起。

上接头从上至下有水眼。

壳体内装有压盖、磁钢、芯铁和隔磁套，最下端连接引鞋。

引鞋有三种结构形式：平鞋、引鞋和铣磨鞋。

如图1-1所示，引鞋的内孔中有一台肩，把隔磁套、芯铁、磁钢压住。

压盖和隔磁套上有若干个轴向小孔，壳体与磁钢间有较大的环形空间，作为循环通道。

2.2局部反循环型强磁、高强磁打捞器这种打捞器由上接头、钢球、压盖、壳体、打捞杯、磁钢、隔磁套、芯铁和引鞋等组成，如图1-2所示。

图1-2反循环磁力打捞器1-上接头；2-钢球；3-打捞杯；4-压盖；5-壳体；6-磁钢；7-芯铁；8-隔磁套；9-平鞋上接头上部是钻杆扣或者其他型式的螺纹，用以连接钻杆或其他管柱。

上接头与壳体焊接在一起。

壳体上部焊着一个打捞杯，其上端有锥形孔，钢球坐放在这里，成为一个单向阀，堵塞上部泥浆进入杯腔的通道。

杯腔（窝穴）与工具外部相通。

杯体外表面与壳体之间有环形空间，在其最下端有十余个小斜孔。

壳体内有压盖、磁钢、芯铁。

中间是水眼，直通杯内。

由此可见，当钢球坐放在锥孔上时，循环泥浆沿杯体外部的环形空间，经小斜孔流向井底，形成强大的旋流，又经压盖、磁钢、芯铁的水眼进入杯腔，从四个大孔泄出工具体外，返出地面，这样构成了局部反循环作用。

筒类打捞工具1卡瓦打捞筒1.1用途卡瓦打捞筒是从落鱼外壁进行打捞的不可退式工具，它除了可以抓捞各种油管、钻杆、加重杆、长铅锤等外，还可对遇卡管柱施加扭矩进行倒扣。

1.2基本结构卡瓦打捞筒由上接头、筒体、弹簧、卡瓦座、卡瓦、引鞋等组成。

如图1所示。

图1卡瓦打捞筒1—上接头；2—筒体；3—弹簧；4—卡瓦座；5—卡瓦；6—键；7—引鞋1.3技术规范卡瓦打捞筒技术规范见表1。

表1卡瓦打捞筒技术规范1.4工作原理当工具的引鞋引入落鱼之后，下放钻具，落鱼将卡瓦上推，压缩弹簧，使卡瓦脱开筒体锥孔上行并逐渐分开，落鱼进入卡瓦，此时卡瓦在弹簧力作用下被压下，将鱼顶抱住，序号规格型号外形尺寸mm 接头螺纹使用规范及性能参数打捞范围,mm许用拉力,KN1DLT—95φ95x610NC26（2A10）φ32～φ604002DLT—108φ108x610NC31（210）φ45～φ656503DLT—114φ114x660NC31（210）φ48～φ739504DLT—130φ130x780NC31（210）φ70～φ9011005DLT—150φ150x970NC38（310）φ90～φ11413006DLT—160φ160x970NC50（410）φ100～φ1211400并给鱼顶以初夹紧力。

上提钻具，在初夹紧力作用下，筒体上行，卡瓦、筒体内外锥面贴合，产生径向夹紧力，将落鱼卡住，起钻即可捞出。

在规定的上提负荷不能提动的情况下，可用此卡瓦打捞筒进行倒扣作业。

但注意倒扣扭矩不得超过卡瓦键的抗剪力。

1.5操作方法1.5.1地面检查卡瓦尺寸，用卡尺测量卡瓦结合后的椭圆长短轴尺寸，其长轴尺寸应小于落鱼外径1～2mm。

1.5.2将卡瓦背面涂润滑脂，与筒体下端内锥面配合光滑，弹簧压紧力适中。

1.5.3工具入井后应缓慢下放，至鱼顶以上1～2m时，开泵循环工作液，记录钻柱悬重。

1.5.4缓慢下放钻具至鱼顶时转动管柱，同时下放引入落物，钻柱悬重下：降5～8KN，泵压有所升高，说明落物已引入打捞筒，此时即可上提钻柱，如果悬重明显增加，说明已抓获落物。

30种！详解井下作业工具1、滑块卡瓦打捞矛工具名称：滑块卡瓦打捞矛工具型号：HLM-D(S)73工具用途：内捞工具，专门打捞具有内孔的落物，也可进行倒扣作业或配合其他工具使用。

工具结构：上接头、矛杆、卡瓦、锁块及螺钉。

工具原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞。

操作方法：1、地面检查、丈量，滑道上涂抹机油，卡瓦运动灵活。

2、下至鱼顶，记好悬重及方入，开泵洗井。

3、下放引入鱼腔，观察碰鱼方入和入鱼方入及悬重变化，上提悬重增加，捞获。

4、倒扣作业时，提至设计负荷，再增加10-20KN。

注意事项：对落鱼重量较大或鱼顶为油管外螺纹或遇卡严重时采用引鞋。

2、一把抓工具名称：一把抓工具型号：51/2套管一把抓工具用途：专门用于打捞井底不规则的小件落物，如钢球、凡尔座、螺栓、螺母、刮蜡片、钳牙、扳手、胶皮等。

工具结构：上接头、筒身、抓齿。

工作原理：依靠抓齿弯曲变形原理捞获落物。

操作方法：1、下至井底以上1-2m开泵洗井，冲洗干净落鱼上部沉砂。

2、下放钻具，指重表略有显示时，相对井底方入找出最大方入，加压20-30KN，转3-4圈，指重表恢复后，再加压10KN左右，转5-7圈。

3、上提钻具下放加压20-30KN，将变形抓齿顿死，即可起钻。

注意事项：1、齿形根据落物种类选择或设计。

2、提钻轻起轻放，不允许敲打钻柱。

3、接箍捞矛工具名称：接箍捞矛工具型号：JKLM73工具用途：专门捞取鱼顶为接箍的工具。

工具结构：上接头、锁紧螺母、导向螺钉、芯轴、卡瓦、冲砂管。

工具原理：是一种内外螺纹的对扣捞矛。

操作方法：1、根据鱼顶接箍规格选择捞矛及卡瓦。

2、下至鱼顶以上1-2m开泵循环，冲洗正常后停泵入鱼。

悬重下降停止下放，上提，悬重增加捞获。

3、起钻。

注意事项：被捞接箍必须完好。

反转卡瓦即可退出工具。

4、可退式打捞矛工具名称：可退式打捞矛工具型号：LM-T73工具用途：是从鱼腔内孔进行打捞的工具。

常用打捞工具规范及使用方法打捞工具是用以打捞井下落物和处理井下事故的专用工具。

常用的打捞工具有公锥、母锥、打捞筒、打捞矛、打捞篮、磁铁打捞器、磨鞋、安全接头等，本章着重介绍常用打捞工具的种类、规格、结构、工作原理、常用规范、民技术参数、现场检查、操作使用方法及注意事项等。

第一节铅模一、作用铅模是在打捞作业中用来打印落鱼形状和了解鱼顶偏离井眼中心的情况用的。

二、规范规范毫米(英寸) 接头铅印水眼d铅印直径D1全长L铅印长l 备注扣型直径D121 (4-3/4") 230 95 20 100 390 120四川设计146(5-3/4")330 108 20 120 390 120196.8(7-3/4")410 146 30 170 390 120215.9(8-1/2")410 146 30 195 390 120247.6(9-3/4")41O 146 40 225 390 120298.4(11-3/4")630 203 40 270 390 120三、使用1、铅印直径比套管内径小4.8毫米即可。

2、打印时按0.193－0.386千牛/毫米（0.5－1吨/英寸）加压。

只可一次加压打印，不得两次打印，以免难以分析。

3、由于铅很软，应在运输或存放过程中注意避免碰撞。

第二节公锥一、公锥的作用公锥是内打捞工具是内捞工具，用来打捞钻铤、接头和钻杆加厚部位。

常用尺寸为3-1/2"和4-1/2"，多为国产，技术规格参见附带说明。

第三节母锥一、母锥的作用母锥是外捞工具母锥是外捞工具，用来打捞钻杆本体。

用爆炸松扣方法配合倒扣时，可用它来打捞钻杆接头或钻铤。

第四节卡瓦打捞筒一、种类Bowen150系列卡瓦打捞筒分为高强度型与小井眼型两类，按内装打捞配件的不同分为螺旋卡瓦打捞筒与篮式卡瓦打捞筒两种。

落鱼直径接近最大打捞尺寸时选用螺旋卡瓦和A型盘根。

篮类打捞工具1反循环打捞篮1.1用途反循环打捞篮用于打捞诸如钢球、钳牙、炮弹垫子、井口螺母、胶皮碎片等井下小件落物。

1.2基本结构由上接头、筒体、篮筐总成、引鞋等组成，如图1所示。

篮筐总成由篮体、篮爪、外套、轴销、扭簧等组成。

篮爪沿筐体均匀分布，在扭簧的作用下垂直筒体轴线形成一个圆形筛底（其间隙可以过水）。

各个篮爪在外力作用下只能单向向上旋转90o。

图1反循环打捞篮1—提升接头；2—上接头；3—单向阀罩；4—钢环；5—单向阀座；6—筒体总成；7—篮框总成；8—铣鞋总成1.3工作原理反循环打捞篮的工作原理是靠大流量、高压力的反洗的洗井液冲击井底，井底落物悬浮运动推动篮爪，使篮爪绕销轴转动竖起，篮筐开口加大，落物进入筒体，然后篮爪恢复原状，阻止了进入筒体内的落物出筐，实现打捞。

1.4技术规范反循环打捞篮技术规范见表1。

表1反循环打捞篮技术规范序号规格型号外形尺寸mm接头代号使用规范及性能参数落物最大直径mm工作井眼尺寸in1FLL-01φ90x940NC26（23/8IF）5541/2 2FLL-02φ100x115027/8AREC6553FLL-03φ110x1153NC31（27/8IF）7551/2 4FLL-04φ115x1153NC31（27/8IF）8053/4 5FLL-05φ140x1155NC38（31/2W）10565/8 6FLL-06φ147x1161NC38（31/2IF）11071.5操作方法及注意事项1.5.1操作方法1.5.1.1检查各零部件是否完好灵活,可用手指或工具轻顶篮爪,观察是否可以自由旋转,回位是否及时灵活。

1.5.1.2将工具接上钻具,下至距井底以上3～5m处开泵反洗井。

1.5.1.3循环正常后,再慢慢下放钻具,边冲边放。

当工具遇阻或泵压升高时,可以提钻0.5～1m,并作好方入记号。

1.5.1.4以较快的速度下放钻具,在离井底0.3m左右突然刹车,使井底工具快速下行,造成井底液体紊流,迫使落物运动进入筒体,增强打捞效果。

修井工具专用修井工具按其使用特性目前可分成以下11 大类：打捞类、切割类、倒扣类、刮削类、补接类、补贴类、铣磨钻类、震击类、整形类、侧钻类、辅助类。

一、打捞类工具打捞类工具是修井作业施工中应用最多、最普遍的工具。

按其结构形式可分为锥类、矛类、筒类、强磁类、篮类、钩类等6 种形式。

（一）锥类打捞工具锥类打捞工具是一种专门打捞管类落物（如油管、钻杆、封隔器、配水器等井下工具）的内孔或外壁上进行造扣而实现打捞落物的专用工具，打捞成功率较高，操作也比较容易掌握，使用时要注意选择锥度与鱼头匹配，尽可能多造几扣。

对管里过薄的鱼头不宜使用，自由落物不能使用，小落鱼大套管必须使用引鞋（下同），缺点是一旦捞住后拨不动，退出工具较难。

常用的公锥、母锥。

（二）矛类打捞工具矛类打捞工具结构形式较多，它既能打捞自由落物，又能打捞遇卡落物，是最常用必备工具之一。

按其结构形式可分成滑块捞矛、接箍捞矛、可退式捞矛3 种。

1．滑块捞矛这是一种在落鱼腔内进行打捞的不可退式工具。

主要用于打捞油管、钻杆和带通孔的井下工具。

使用时要注意，单卡瓦滑块捞矛，带水眼，可以冲洗鱼头，提高打捞成功率，但是，由于单卡瓦造成捞矛单面受力，承载能力大为下降，适合打捞自由落物。

而双卡瓦滑块捞矛，受力均衡，承载能力大，由于没有水眼不能冲洗鱼头，对落物以上有杂物时不宜采用，作用原理是，当捞矛卡瓦牙进入鱼腔一定深度后，卡瓦牙在自重作用下，沿滑道下滑与鱼内脏壁接触，上提钻具迫使卡瓦牙咬入鱼腔内壁，随上提负荷增大而咬入深度越深，咬紧力也越大。

因此这类打捞工具最适合打捞自由落鱼。

使用前必须测量卡瓦牙滑到最下端时，最大自由外径是否与被捞落物鱼腔相适应，一般最大自由外径应比鱼腔内径大4mm 以上。

打捞不带接箍的落物，尽可能不用滑块捞矛，特殊情况下使用时，捞矛必须进入鱼顶超过1．2m ，而且上提是重不宜过大。

使用滑块捞矛打捞解卡时可以和震击器配合使用，但应注意矛杆本体抗拉负荷要大于被捞落鱼抗拉负荷1．5 倍以上。

试油作业打捞工具的选择和使用探析在石油行业，打捞工具是一项重要的设备，用于打捞或提取沉积在井中的杂质、破碎物、工具、管线等。

打捞工具的选择和使用对于提高作业效率、保证人员安全和井下设备保护具有重要意义。

本文将探讨打捞工具的选择和使用。

打捞工具的选择应该根据需要确定。

根据需要选择适合的打捞工具是确保打捞工作成功的关键因素之一。

常见的打捞工具包括钩型打捞器、盆型打捞器和抓型打捞器。

钩型打捞器适用于提取鱼钩、钢丝绳等具有挂钩部分的物体。

盆型打捞器适用于提取大块的井下设备或管道等。

抓型打捞器适用于提取细小的杂质或断裂的工具。

选择适合的打捞工具是确保顺利完成打捞任务的关键。

打捞工具的使用需要掌握正确的操作方法。

在使用打捞工具时，操作人员需要注意以下几点。

根据需要选择合适的打捞工具，在使用前检查打捞工具的状态，确保没有磨损或损坏。

然后，根据需要调整打捞工具的大小，选择适当的夹具或钩子，以确保能够牢固地固定住要打捞的物体。

接下来，仔细操作打捞工具，注意保持稳定和平衡，确保打捞物体的安全提取。

使用完打捞工具后，需要及时清洁和维护，以延长其使用寿命。

打捞工具的选择和使用还需要考虑作业环境和安全因素。

在作业环境复杂、危险性较高的情况下，需要选择更加坚固和可靠的打捞工具，并采取相应的安全措施，确保人员和设备的安全。

在井下作业或高温高压环境中，需要选择能够承受高温高压的特殊材料制成的打捞工具，并配备防爆装置和防护措施。

打捞工具的选择和使用对于石油行业的作业效率和安全具有重要意义。

正确选择适合的打捞工具，并掌握正确的操作方法，能够有效提高作业效率，保证人员安全，并延长打捞工具的使用寿命。

在选择和使用打捞工具时，还要考虑作业环境和安全因素，确保人员和设备的安全。
