冬季施工混凝土重点技术参数

混凝土冬季施工技术要点1.温度控制：冬季气温低，会影响混凝土的凝结和强度发展过程。

在施工前，应合理安排混凝土的供应和浇筑时间，尽量选择气温相对较高的时段进行施工。

如果气温低于5℃，需要采取加热措施，如使用加热设备、添加温水等。

2.增加水泥用量：由于低温环境下混凝土的凝结时间延长，可以适量增加水泥用量，以提高混凝土的凝结速度和强度发展。

但是要注意控制水灰比，以避免过量的水灰比对混凝土的强度和耐久性产生不利影响。

3.控制水分含量：冬季相对空气湿度较大，易导致混凝土水分蒸发慢，凝结时间延长。

因此，在施工过程中应适当减少混凝土的水分含量，控制水灰比，避免混凝土开裂和表面脱落。

4.使用热水：在施工过程中可以使用热水将混凝土的温度提高，提高施工温度。

热水可以用于混凝土搅拌水、构件浇筑前后等环节，以提高混凝土的温度和强度发展速度。

5.保温措施：要对混凝土构件进行保温处理，避免混凝土过早失去热量，凝结速度变慢。

可以使用保温被覆盖在混凝土表面，或者使用保温材料围护混凝土构件，以保持一定的温度。

6.控制浇筑时间：在冬季施工中，混凝土的凝结时间较长，需要根据实际情况调整浇筑时间，避免混凝土凝固过早或过晚导致质量问题。

在施工过程中要及时进行检测和控制，确保混凝土达到预期的强度和性能。

7.施工保护：冬季施工后，应采取相应的保护措施，防止混凝土提前冻结或受到冰冻融化的影响。

在施工过程中，要及时覆盖保护层，确保混凝土的养护温度和湿度。

8.排除冰冻危险：在施工过程中，要预防混凝土遭受冻害。

采取排水措施，排除施工现场的积水，避免在混凝土中含有过多的冰水。

同时，要确保施工材料的温度和搅拌时间，避免冰冻原料对混凝土的影响。

总之，在冬季施工混凝土时，需要采取一系列的措施来控制温度、增加强度，避免混凝土开裂、脱落等质量问题的发生。

同时，在施工过程中要注意检测和控制，确保施工工艺的正确性和施工质量的稳定性。

砼冬季施工技术交底一、引言在建筑工程中，混凝土（砼）是主要的建筑材料之一。

然而，当环境温度降低到一定程度时，混凝土的施工过程会受到影响，导致其硬度和强度降低。

因此，在冬季进行混凝土施工时，必须采取特殊的施工技术，以确保工程的质量和安全性。

本文将重点介绍砼冬季施工的各项技术交底内容。

二、施工前的准备工作1、了解当地的气候条件和工程要求，确定合理的施工方案。

2、储备足够的材料，包括水泥、砂、碎石、外加剂等，确保施工的连续性。

3、检查施工现场的排水设施，确保冬季施工期间的排水通畅。

4、做好施工现场的保温工作，如搭设保温棚、安装供暖设备等。

三、施工技术交底1、配合比设计：根据工程要求和当地的气候条件，进行混凝土配合比设计。

适当增加水泥用量，提高混凝土的早期强度；加入适量的外加剂，如早强剂、防冻剂等，以提高混凝土的抗冻性。

2、原材料加热：在冬季施工前，应对混凝土原材料进行加热，如热水拌合、砂石加热等。

同时，应确保混凝土运输过程中的保温措施，防止温度损失。

3、混凝土浇筑：浇筑前应清除模板上的冰雪和尘土，确保模板的牢固性和稳定性。

浇筑过程中，应分层、分段进行，确保混凝土的密实性和整体性。

4、混凝土养护：浇筑完成后，应立即进行保温养护。

可采用覆盖草帘、塑料薄膜等措施，防止冰雪和低温对混凝土的影响。

同时，应确保养护期间的温度稳定，以达到设计的强度要求。

5、质量检测：在冬季施工期间，应加强混凝土的质量检测。

包括混凝土试块的留置、强度检测等，确保混凝土的质量符合设计要求。

6、安全措施：冬季施工期间，施工现场可能存在安全隐患。

因此，应加强现场安全管理，确保工人和设备的安全。

同时，应做好应急预案，防止突发情况的发生。

7、记录与总结：在冬季施工结束后，应对整个施工过程进行记录和总结。

包括施工方案、原材料使用情况、质量检测结果等。

这有助于提高今后的施工质量和效率。

四、结论在冬季进行混凝土施工时，必须采取特殊的施工技术和管理措施。

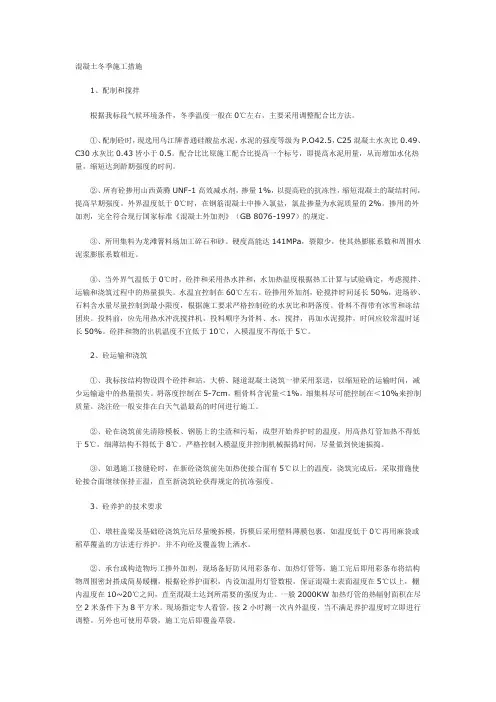

混凝土冬季施工措施1、配制和搅拌根据我标段气候环境条件，冬季温度一般在0℃左右，主要采用调整配合比方法。

①、配制砼时，现选用乌江牌普通硅酸盐水泥，水泥的强度等级为P.O42.5，C25混凝土水灰比0.49、C30水灰比0.43皆小于0.5。

配合比比原施工配合比提高一个标号，即提高水泥用量，从而增加水化热量，缩短达到龄期强度的时间。

②、所有砼掺用山西黃腾UNF-1高效减水剂，掺量1%，以提高砼的抗冻性，缩短混凝土的凝结时间，提高早期强度。

外界温度低于0℃时，在钢筋混凝土中掺入氯盐，氯盐掺量为水泥质量的2%。

掺用的外加剂，完全符合现行国家标准《混凝土外加剂》（GB 8076-1997）的规定。

③、所用集料为龙滩箐料场加工碎石和砂。

硬度高能达141MPa，裂隙少，使其热膨胀系数和周围水泥浆膨胀系数相近。

④、当外界气温低于0℃时，砼拌和采用热水拌和，水加热温度根据热工计算与试验确定，考虑搅拌、运输和浇筑过程中的热量损失。

水温宜控制在60℃左右。

砼掺用外加剂，砼搅拌时间延长50%，进场砂、石料含水量尽量控制到最小限度，根据施工要求严格控制砼的水灰比和坍落度。

骨料不得带有冰雪和冻结团块。

投料前，应先用热水冲洗搅拌机，投料顺序为骨料、水，搅拌，再加水泥搅拌，时间应较常温时延长50%。

砼拌和物的出机温度不宜低于10℃，入模温度不得低于5℃。

2、砼运输和浇筑①、我标按结构物设四个砼拌和站，大桥、隧道混凝土浇筑一律采用泵送，以缩短砼的运输时间，减少运输途中的热量损失。

坍落度控制在5-7cm，粗骨料含泥量＜1%，细集料尽可能控制在＜10%来控制质量。

浇注砼一般安排在白天气温最高的时间进行施工。

②、砼在浇筑前先清除模板、钢筋上的尘渣和污垢，成型开始养护时的温度，用高热灯管加热不得低于5℃，细薄结构不得低于8℃。

严格控制入模温度并控制机械振捣时间，尽量做到快速振捣。

③、如遇施工接缝砼时，在新砼浇筑前先加热使接合面有5℃以上的温度，浇筑完成后，采取措施使砼接合面继续保持正温，直至新浇筑砼获得规定的抗冻强度。

冬季混凝土施工技术冬季混凝土施工是指在低温条件下进行的混凝土浇筑和养护工作。

由于冬季气温较低，会对混凝土的凝结反应和养护过程产生不利影响，因此需要采取一系列的施工技术措施来保证混凝土的质量和工期的顺利进行。

下面将从材料选择、施工准备、施工工艺以及养护措施四个方面详细介绍冬季混凝土施工技术。

一、材料选择在冬季施工时，应选择早强水泥、快凝剂和抗冻剂等特种材料，以保证混凝土在低温下仍能正常凝结和硬化。

早强水泥具有较快的凝结和提前获得强度的特点，可以缩短养护期，加快施工进度。

快凝剂可以加速混凝土的凝结反应，缩短凝结时间，提高施工效率。

抗冻剂可以降低混凝土的冻胀破坏风险，在低温下仍能保持混凝土的强度和耐久性。

二、施工准备在冬季混凝土施工前，需要做好施工准备工作，以确保施工进展顺利。

首先，需要对施工现场进行清理，清除积雪和冰冻物。

其次，要做好加热和保温准备，包括设置临时棚和加热设备，保持施工现场和材料的温度在适宜范围内。

还应提前准备好混凝土搅拌设备，确保设备的正常运转。

三、施工工艺冬季混凝土施工的关键是控制施工工艺和施工过程中的温度。

具体包括以下几个方面：1. 控制混凝土的配合比，合理控制水灰比和砂石比，减少混凝土内部孔隙率，提高混凝土的密实性和耐久性。

2. 控制混凝土的搅拌时间，要避免过长的搅拌时间，以免混凝土的温度过高。

3. 加入快凝剂，可以在低温下加快混凝土的凝结反应，缩短凝结时间。

4. 加热混凝土原料，在冷地施工时，可以采用加热砂石和水的方式，提高混凝土的初始温度。

5. 尽量减少混凝土的运输时间，避免在道路交通拥堵的情况下长时间运输，防止混凝土在运输过程中的温度损失。

四、养护措施混凝土的养护对于冬季施工来说尤为重要。

在低温条件下，混凝土的凝结反应会减缓，养护期需要延长。

为了保证混凝土获得足够的强度和耐久性，需要采取以下养护措施：1. 在混凝土浇筑后，要及时进行覆盖保温，可以使用保温绳、保温被或保温剂等材料进行覆盖，防止混凝土表面的水分和热量流失。

冬季混凝土施工技术范文一、引言混凝土施工是建筑工程中极为重要的一环，对于保证工程质量和工期进度有着至关重要的作用。

然而，在冬季施工中，低温和冰冻条件会对混凝土施工产生一系列的不利影响，因此需要特殊的施工技术手段来应对这些问题。

本文将介绍冬季混凝土施工技术的相关内容，为冬季施工提供参考和指导。

二、低温对混凝土的影响低温环境下，混凝土的凝固和早期强度发展速度减慢，延长了混凝土的硬化时间。

同时，低温还会导致混凝土的收缩增大、抗压强度下降以及可能产生裂缝等问题。

因此，在冬季施工中，必须采取相应的措施来解决这些问题，确保混凝土施工质量。

三、冬季混凝土施工技术1. 控制混凝土温度在冬季施工中，混凝土的温度是一个关键因素，需要严格控制。

一般来说，混凝土的温度控制在5℃以上，可以保证混凝土的凝固和强度发展。

可以通过多种方法来控制混凝土的温度，如预热骨料、水和胶凝材料，使用温水搅拌混凝土等。

此外，还可以采用保温措施，如使用保温剂或施工棚等方法，保持施工现场的温度，防止混凝土的冷却。

2. 控制混凝土水分在冬季施工中，水分对混凝土的凝固和早期强度发展也有影响。

过多的水分会导致混凝土的凝结速度变慢，延长凝固时间，而且还容易产生孔隙和裂缝等问题。

因此，在冬季施工中，需要严格控制混凝土的水分含量。

可以通过调整配合比和使用减水剂等方法来控制水分含量，确保混凝土的质量和强度。

3. 使用早强剂和抗冻剂在冬季施工中，为了保证混凝土的早期强度和抗冻性能，可以添加早强剂和抗冻剂。

早强剂可以促进混凝土的凝固和早期强度发展，缩短混凝土的硬化时间。

而抗冻剂则可以降低混凝土的冰冻温度和抗冻性能，防止混凝土在冬季施工中出现冻害问题。

4. 加强施工监控在冬季施工中，对于混凝土的施工过程和质量进行全面监控是非常重要的。

需要严格按照施工工艺和规范要求进行施工操作，确保混凝土的质量和强度。

同时，还需要加强对施工现场温度、湿度和其他施工参数的监测，及时调整施工措施，保证施工的顺利进行。

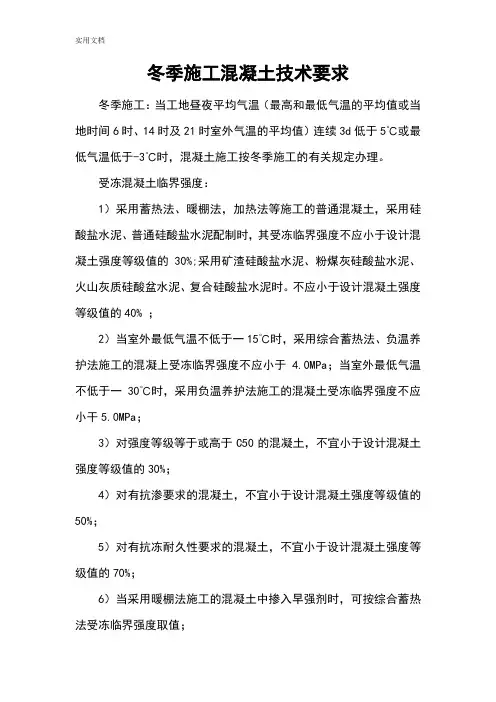

冬季施工混凝土技术要求冬季施工：当工地昼夜平均气温（最高和最低气温的平均值或当地时间6时、14时及21时室外气温的平均值）连续3d低于5℃或最低气温低于-3℃时，混凝土施工按冬季施工的有关规定办理。

受冻混凝土临界强度：1）采用蓄热法、暖棚法，加热法等施工的普通混凝土，采用硅酸盐水泥、普通硅酸盐水泥配制时，其受冻临界强度不应小于设计混凝土强度等级值的30%;采用矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、火山灰质硅酸盆水泥、复合硅酸盐水泥时。

不应小于设计混凝土强度等级值的40% ；2）当室外最低气温不低于一15℃时，采用综合蓄热法、负温养护法施工的混凝上受冻临界强度不应小于 4.0MPa；当室外最低气温不低于一30℃时，采用负温养护法施工的混凝土受冻临界强度不应小干5.0MPa；3）对强度等级等于或高于C50的混凝土，不宜小于设计混凝土强度等级值的30%；4）对有抗渗要求的混凝土，不宜小于设计混凝土强度等级值的50%；5）对有抗冻耐久性要求的混凝土，不宜小于设计混凝土强度等级值的70%；6）当采用暖棚法施工的混凝土中掺入早强剂时，可按综合蓄热法受冻临界强度取值；7）当施工需要提高混凝土强度等级时，应按提高后的强度等级确定受冻临界强度。

一、原材料要求1.1水泥宜优选采用普通硅酸盐或硅酸盐水泥，水泥强度等级不低于P.O42.5，当采用蒸汽养护时，宜优先选用矿渣硅酸盐水泥，水泥不得与80℃以上的水直接接触，水泥出厂资料齐全，备料充足，并经试验室现场检验合格。

1.2粉煤灰、矿渣粉等矿物掺合料应符合国家、行业现行相关标准要求，粉煤灰优先采用GB 1596-2005中Ⅱ级或Ⅰ级粉煤灰，矿渣粉应优先采用GB/T18046-2008中S95、S105级矿渣粉，应提前备料，并经试验室检验合格。

1.3混凝土所用的粗、细骨料的质量应有防雨、防雪措施，骨料应清洁，不得含有冰、雪、冻块及其他易冻裂物质，掺加含有钾、钠离子的防冻剂混凝土，不得采用活性骨料或在骨料中混有此类物质的材料，细骨料中含泥量≤3%，泥块含量≤1%，粗骨料中的含泥量≤1%，泥块含量≤0.5%。

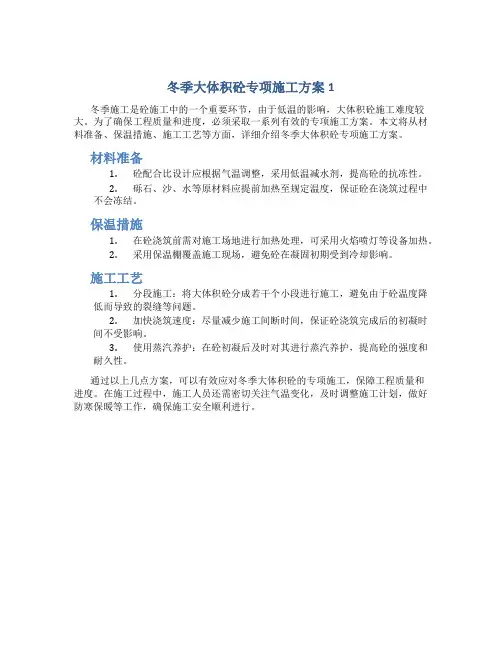

冬季大体积砼专项施工方案1
冬季施工是砼施工中的一个重要环节，由于低温的影响，大体积砼施工难度较大。

为了确保工程质量和进度，必须采取一系列有效的专项施工方案。

本文将从材料准备、保温措施、施工工艺等方面，详细介绍冬季大体积砼专项施工方案。

材料准备
1.砼配合比设计应根据气温调整，采用低温减水剂，提高砼的抗冻性。

2.砾石、沙、水等原材料应提前加热至规定温度，保证砼在浇筑过程中
不会冻结。

保温措施
1.在砼浇筑前需对施工场地进行加热处理，可采用火焰喷灯等设备加热。

2.采用保温棚覆盖施工现场，避免砼在凝固初期受到冷却影响。

施工工艺
1.分段施工：将大体积砼分成若干个小段进行施工，避免由于砼温度降
低而导致的裂缝等问题。

2.加快浇筑速度：尽量减少施工间断时间，保证砼浇筑完成后的初凝时
间不受影响。

3.使用蒸汽养护：在砼初凝后及时对其进行蒸汽养护，提高砼的强度和
耐久性。

通过以上几点方案，可以有效应对冬季大体积砼的专项施工，保障工程质量和
进度。

在施工过程中，施工人员还需密切关注气温变化，及时调整施工计划，做好防寒保暖等工作，确保施工安全顺利进行。

冬季混凝土施工技术要点1混凝土配合比1.1 原材料选用要求（1）碎石选用连续级配，含泥量和泥块含量不应大于1.0%和0。

5％,坚固性检验的质量损失不应大于8%；（2）砂选用II区中砂，含泥量和泥块含量不应大于3。

0％和1。

0%,坚固性检验的质量损失不应大于8％;（3)减水剂与水泥具有良好的适应性，外加剂在不影响强度前提下应适当加入引气功能组分，非加热养护混凝土用外加剂含气量宜控制在3.0—5。

0％；(4) 如有需要可掺用防冻剂，在钢筋混凝土和预应力混凝土中不得掺用含有氯盐的防冻剂；在预应力混凝土中不得掺用含有亚硝酸盐或碳酸盐的防冻剂.(5）水泥采用硅酸盐水泥或者普通硅酸盐水泥。

1.2 混凝土设计要求（1)配合比设计应适当降低矿物掺合料掺量,控制混凝土最大水胶比，可参考表1,表2要求进行。

表1 复合矿物掺合料最大掺量注：复合矿物掺合料中各掺合料组分的掺量不宜超过表1中单掺时的限量。

表2 最大水胶比和最小胶凝材料用量（2）混凝土最小含气量应满足如下要求：表3 混凝土最小含气量（3)混凝土配合比设计应充分考虑结构特点进行抗冻性能试验，抗冻耐久性指数应满足表4规定.表4混凝土抗冻耐久性指数DF（％）2 混凝土生产2.1 混凝土生产原料（1）应根据施工方案确定的参数检查水、骨料、外加剂溶液、混凝土出机的温度；(2）为提高混凝土拌合物温度，优先采用加热水的方法,也可以同时采用加热骨料的方法。

当拌合用水和骨料加热时，加热温度不应超过表5规定；骨料不加热时,拌合物用水可加热到60℃以上；表5 拌合物用水和骨料的最高加热温度（℃）（3)水加热宜采用蒸汽加热、电加热、汽水热交换罐或其他加热方法、水箱或水池容积及水温应能满足连续施工的要求；（4）砂加热应在开盘前进行，加热应均匀。

当采用保温加热料斗时,宜配两个料斗交替加热使用，每个料斗的容量不宜小于3。

5m3；(5)水泥不得直接加热。

2.2 混凝土搅拌（1)混凝土搅拌顺序宜应先投入骨料和热水进行搅拌，然后在投入胶凝材料等共同搅拌。

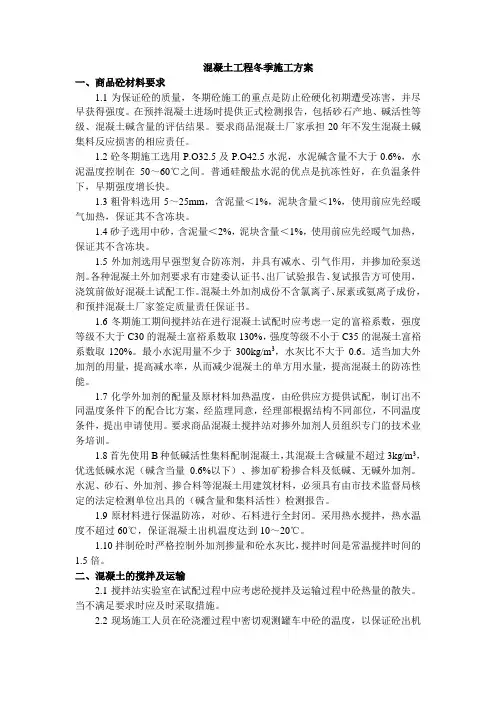

混凝土工程冬季施工方案一、商品砼材料要求1.1为保证砼的质量，冬期砼施工的重点是防止砼硬化初期遭受冻害，并尽早获得强度。

在预拌混凝土进场时提供正式检测报告，包括砂石产地、碱活性等级、混凝土碱含量的评估结果。

要求商品混凝土厂家承担20年不发生混凝土碱集料反应损害的相应责任。

1.2砼冬期施工选用P.O32.5及P.O42.5水泥，水泥碱含量不大于0.6%，水泥温度控制在50～60℃之间。

普通硅酸盐水泥的优点是抗冻性好，在负温条件下，早期强度增长快。

1.3粗骨料选用5～25mm，含泥量＜1%，泥块含量＜1%，使用前应先经暖气加热，保证其不含冻块。

1.4砂子选用中砂，含泥量＜2%，泥块含量＜1%，使用前应先经暖气加热，保证其不含冻块。

1.5外加剂选用早强型复合防冻剂，并具有减水、引气作用，并掺加砼泵送剂。

各种混凝土外加剂要求有市建委认证书、出厂试验报告、复试报告方可使用，浇筑前做好混凝土试配工作。

混凝土外加剂成份不含氯离子、尿素或氨离子成份，和预拌混凝土厂家签定质量责任保证书。

1.6冬期施工期间搅拌站在进行混凝土试配时应考虑一定的富裕系数，强度等级不大于C30的混凝土富裕系数取130%，强度等级不小于C35的混凝土富裕系数取120%。

最小水泥用量不少于300kg/m3，水灰比不大于0.6。

适当加大外加剂的用量，提高减水率，从而减少混凝土的单方用水量，提高混凝土的防冻性能。

1.7化学外加剂的配量及原材料加热温度，由砼供应方提供试配，制订出不同温度条件下的配合比方案，经监理同意，经理部根据结构不同部位，不同温度条件，提出申请使用。

要求商品混凝土搅拌站对掺外加剂人员组织专门的技术业务培训。

1.8首先使用B种低碱活性集料配制混凝土，其混凝土含碱量不超过3kg/m3，优选低碱水泥（碱含当量0.6%以下）、掺加矿粉掺合料及低碱、无碱外加剂。

水泥、砂石、外加剂、掺合料等混凝土用建筑材料，必须具有由市技术监督局核定的法定检测单位出具的（碱含量和集料活性）检测报告。

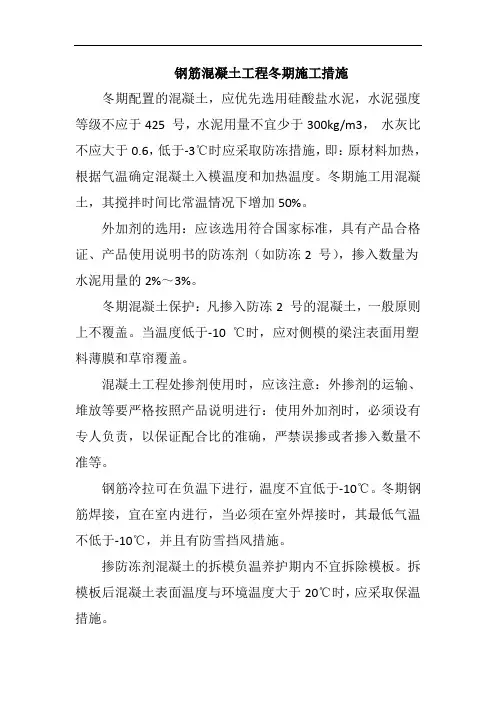

钢筋混凝土工程冬期施工措施
冬期配置的混凝土，应优先选用硅酸盐水泥，水泥强度等级不应于425 号，水泥用量不宜少于300kg/m3，水灰比不应大于0.6，低于-3℃时应采取防冻措施，即：原材料加热，根据气温确定混凝土入模温度和加热温度。

冬期施工用混凝土，其搅拌时间比常温情况下增加50%。

外加剂的选用：应该选用符合国家标准，具有产品合格证、产品使用说明书的防冻剂（如防冻2 号），掺入数量为水泥用量的2%～3%。

冬期混凝土保护：凡掺入防冻2 号的混凝土，一般原则上不覆盖。

当温度低于-10 ℃时，应对侧模的梁注表面用塑料薄膜和草帘覆盖。

混凝土工程处掺剂使用时，应该注意：外掺剂的运输、堆放等要严格按照产品说明进行：使用外加剂时，必须设有专人负责，以保证配合比的准确，严禁误掺或者掺入数量不准等。

钢筋冷拉可在负温下进行，温度不宜低于-10℃。

冬期钢筋焊接，宜在室内进行，当必须在室外焊接时，其最低气温不低于-10℃，并且有防雪挡风措施。

掺防冻剂混凝土的拆模负温养护期内不宜拆除模板。

拆模板后混凝土表面温度与环境温度大于20℃时，应采取保温措施。

在拆模过程中，如果发现混凝土有受冻现象，影响结构安全的质量问题时，应立即暂停拆除，等妥善处理后，方可继续拆除工作。

对冬期施工有特殊要求的及不在上述范围内的问题，可直接与建设单位、设计部门、监理部门联系，订出专项措施。

其他未尽事宜，参见《冬期施工规范》和国家有关标准、文件。

冬季混凝土施工技术要点及方案
一、保温措施
1.地面处理：在混凝土浇筑前，要先将地面进行保温处理，可以使用保温材料、保温砖等来隔离地面和混凝土。

这可以减缓地面的冷热交换速度，防止混凝土因地面冷却导致的结冰。

2.形式采暖：冬季施工时，可以考虑采用暖气片、电热毯等形式的采暖设备，在施工现场为混凝土提供温暖的环境，以保持混凝土的温度。

3.遮阳措施：在施工现场搭建遮阳棚，避免阳光直射混凝土，减少混凝土的表面温度下降。

二、控制混凝土温度
1.使用热水配合混凝土：在配制混凝土时，可以使用预热的热水来替代部分混凝土用水，以提高混凝土的温度。

2.使用添加剂：可以在混凝土中添加具有保温效果的添加剂，如有机纤维、硬聚氨酯等，以提高混凝土的保温性能。

3.控制施工时间：选择在气温较高的时段进行施工，如中午阳光最强烈的时间，这样有利于保持混凝土的温度。

三、调整配合比
1.控制水灰比：冬季施工时，水灰比要进行适当调整，一般要比夏季施工时略低一些，以减少混凝土的水分含量，防止水分结冰损坏混凝土结构。

2.调整掺合料比例：可以适量增加掺合料的比例，如矿粉、粉煤灰等，这样可以提高混凝土的稳定性和保温性能。

3.增加胶凝材料用量：可以适当增加水泥用量，以提高混凝土的强度
和抗冻性。

综上所述，冬季混凝土施工技术的要点及方案主要包括保温措施、控
制混凝土温度和调整配合比。

通过合理的保温措施、控制混凝土温度以及
调整配合比，可以有效地保持混凝土的温度，在低温环境下保证施工质量
和施工进度。

冬季混凝土施工技术冬季是混凝土施工的一个特殊季节，面临着低温、冻融、冰冻等多种恶劣环境。

因此，在冬季进行混凝土施工需要特别注意保温、防冻、加热等方面的问题。

本文将重点介绍冬季混凝土施工的技术措施和注意事项。

一、保温措施冬季低温环境会对混凝土的初凝和硬化过程产生不利影响。

因此，保持混凝土的适宜温度非常重要。

以下是几种常见的保温措施：1. 混凝土搅拌：在冬季施工中，可以采取提高混凝土搅拌水温的方式来保持混凝土的温度。

通常情况下，搅拌水温应在5℃以上。

2. 模板保温：对于需要保温的模板，可以采用保温板覆盖的方式进行保温。

保温板可以有效隔离外界低温环境，提供温暖的施工环境。

3. 混凝土覆盖：对于已经浇筑的混凝土，可以采用覆盖物覆盖的方式进行保温。

覆盖物可以是保温毯、麻袋等材料，防止混凝土早期强度降低。

4. 加热设备：在特别严寒的环境下，可以使用加热设备对混凝土进行加热。

常见的加热设备有燃煤炉、电热毯等。

二、防冻措施冬季施工面临着冻融、冰冻等问题，如果不采取防冻措施，混凝土的质量和工程安全可能受到影响。

以下是几种常见的防冻措施：1. 预埋管道：在混凝土中预埋管道，通过循环高温水或喷射蒸汽加热的方式来防止混凝土的冻结。

2. 冻融剂：在混凝土中添加冻融剂可以降低混凝土的冻结点，延缓混凝土的冻结速度。

3. 掺加外加剂：通过掺加外加剂来改善混凝土的抗冻性能。

常用的外加剂有抗冻剂、膨胀剂、缓凝剂等。

4. 加热混凝土原材料：对于水、骨料等混凝土原材料，在施工前进行加热处理，以提高混凝土的温度。

三、施工工艺注意事项1. 施工时间选择：冬季施工时间应选择在气温较高的白天进行，避免夜间低温对混凝土的影响。

2. 积极保护施工场地：保持施工场地的清洁，及时清除积雪和冰层。

同时，也要注意给施工现场提供足够的照明设备。

3. 控制施工速度：冬季施工中，为了保持混凝土的适宜温度，应适当控制施工速度，防止混凝土的温度过低影响施工质量。

4. 合理控制水灰比：在冬季施工中，要严格控制混凝土的水灰比，防止水分过多导致混凝土结冰。

混凝土冬季施工技术要点什么是冬期施工根据JGJ/T104-2011《建筑工程冬期施工规程》规定，当室外日平均气温连续5天稳定低于5℃时，即进入冬期施工。

混凝土结构工程应采取冬期施工措施，并应采取气温突然下降的防冻措施。

一、冬季混凝土工程施工的一般原理混凝土拌合物浇筑后之所以逐渐凝结和硬化，直至获得最终强度，是由于水泥水化作用的结果。

而水泥水化作用的速度除与混凝土本身组成材料和配合比有关外，主要是随着温度的高低而变化的。

当温度升高时，水化作用加快，强度增长液较快；而当温度降低到0℃时，存在于混凝土中的水有一部分开始结冰，逐渐由液相（水）变成固相（冰）。

这时参与水泥水化作用的水减少了。

因此，水化作用减慢，强度增长相应较慢。

温度继续下降，当存在于混凝土中的水完全变成冰，也就是完全液相变为固相时，水泥水化作用基本停止，此时强度就不在增长。

水变成冰后，体积约增大9%，同时产生约2500kg/平方厘米的膨胀应力。

这个应力值常常大于水泥石内部形成的初期强度值，使混凝土收到不同程度的破坏（即早起受冻破坏）而降低强度。

此外，当水变成冰后，还会在骨料和钢筋表面上产生颗粒较大的冰凌，减弱水泥浆与骨料和钢筋的粘结力，从而影响混凝土的抗压强度。

当冰凌融化后，又会在混凝土内部形成各种空隙，而降低混凝土的密实性及耐久性。

由此可见，在冬季混凝土施工中，水的形态变化是影响混凝土强度增长的关键，国内外许多学者对水在混凝土中的形态进行大量的试验。

研究结果表明，新浇筑混凝土在冻结前有一段预养期，可以增加其内部液相，减少固相，加速水泥的水化作用。

试验研究还表明，混凝土受冻前预养期愈长，强度损失愈小。

混凝土化冻后（即处在正常温度条件下）继续养护，其强度还会增长，不过增长的幅度大小不一。

对于预养期长，获得初期强度较高（如达到R28的35%）的混凝土受冻后，后期强度几乎没有损失。

而对于安全预养期短，获得初期强度比较低的混凝土受冻后，后期强度都有不用程度的随时。

冬季施工混凝土有哪些质量控制要点
一、材料选择
1.水泥：选择具有早期强度发展特点的水泥，如快硬高早强硅酸盐水泥，以确保凝结硬化速度。

2.粗骨料：选择骨料粒径大、表面平整的骨料，以增加混凝土抗冻性能。

3.粉煤灰和矿渣粉：适量掺入粉煤灰和矿渣粉，可以提高混凝土的早强和抗渗性能。

4.外加剂：选择具有防冻剂性能的外加剂，可以降低混凝土的冻融损伤。

二、施工工艺
1.浇筑顺序：按照“从低到高、从里到外”的原则进行浇筑，以减少冷缝的产生。

2.浇筑厚度：控制单次浇筑厚度，避免浇筑过厚容易出现冻融损伤。

3.振捣方式：采用高频率、小振幅的振捣方式，以提高混凝土的密实性。

4.现场调配：现场加热骨料和水泥，确保原材料的温度符合要求。

三、温度控制
1.板温控制：混凝土浇筑后，及时对表面进行保温，避免过快的散热导致温度过低。

2.基层温度：保证基层温度达到规定要求，防止基层过冷引起混凝土被冻结。

3.混凝土温度：确保混凝土浇筑时的温度在规定范围内，可以通过加热原材料或使用高早强水泥来控制温度。

四、养护
1.覆盖保温：及时覆盖保温材料，保持混凝土表面温度稳定。

2.提前养护：在拆除模板之前，根据气温情况提前养护，防止混凝土过早结冰。

3.养护时间：延长混凝土养护时间，提高混凝土强度和耐久性。

4.融雪剂：及时使用融雪剂清除积雪，防止混凝土被雪水侵蚀。

总结起来，冬季施工混凝土质量控制要点主要包括材料选择、施工工艺、温度控制和养护。

通过合理的选择材料、精细的施工工艺、严格的温度控制和科学的养护方法，可以确保冬季施工混凝土的质量和使用性能。

冬雨季混凝土施工技术措施在建筑工程中，混凝土施工是一个至关重要的环节。

然而，冬雨季的特殊气候条件给混凝土施工带来了诸多挑战。

为了确保混凝土工程的质量和进度，采取有效的技术措施是必不可少的。

一、冬季混凝土施工技术措施冬季气温较低，混凝土的凝结和硬化速度会明显减慢，甚至可能遭受冻害，影响其强度和耐久性。

因此，冬季混凝土施工需要特别注意以下几个方面。

1、原材料的选择与预热水泥：优先选用硅酸盐水泥或普通硅酸盐水泥，其早期强度较高，水化热较大，有利于混凝土在低温下的硬化。

骨料：选用干燥、无冰雪、无冻块的骨料。

在必要时，可对骨料进行加热，但加热温度不宜超过 60℃，以防止骨料发生爆裂。

水：使用热水搅拌混凝土，水温一般不宜超过 80℃。

但要注意，水泥不能与 80℃以上的热水直接接触，以免造成假凝。

2、混凝土的配合比设计适当降低水灰比，增加水泥用量，以提高混凝土的早期强度和抗冻性能。

掺入适量的防冻剂，以降低混凝土的冰点，保证混凝土在负温下能够正常硬化。

3、混凝土的搅拌与运输搅拌时，应先投入骨料和热水，搅拌均匀后再投入水泥和外加剂。

搅拌时间应比常温时延长 50%左右，以确保混凝土的均匀性。

运输过程中，要对运输车辆进行保温处理，减少混凝土的热量损失。

4、混凝土的浇筑与养护浇筑前，应清除模板和钢筋上的冰雪和污垢，确保混凝土的浇筑质量。

分层浇筑时，已浇筑层的混凝土温度在未被上一层混凝土覆盖前不应低于 2℃。

养护是冬季混凝土施工的关键环节。

可采用蓄热法、暖棚法、蒸汽养护法等养护方式。

蓄热法是通过覆盖保温材料，利用混凝土自身的水化热来保持温度；暖棚法是在施工现场搭建暖棚，通过加热设备保持棚内温度；蒸汽养护法是利用蒸汽对混凝土进行加热养护。

二、雨季混凝土施工技术措施雨季施工时，雨水会对混凝土的质量产生不利影响，如坍落度增大、水泥浆流失、混凝土强度降低等。

因此，雨季混凝土施工需要采取以下措施。

1、原材料的储存与保护水泥应存放在防雨、防潮的仓库内，仓库地面应高于室外地面30cm 以上，并铺设防潮层。

混凝土工程冬季施工主要的技术措施1、基本要求（1）冬季施工的混凝土宜选用硅酸盐水泥或普通硅酸盐水泥,水泥标号不宜低于32.5,每立方米混凝土中的水泥用量不宜少于300kg,水灰比不应大于0.6,并加入早强剂，由必要时应加入防冻剂(根据气温情况确定)。

（2）为减少冻害,应将配合比中的用水量降至最低限度。

办法是:控制坍落度,加入减水剂,优先选用高效减水剂。

（3）模板和保温层,应在混凝土冷却到5℃后方可拆除。

当混凝土与外界温差大于20℃时,拆模后的混凝土表面,应临时覆盖,使其缓慢冷却。

（4）未冷却的混凝土有较高的脆性,所以结构在冷却前不得遭受冲击荷载或动力荷载的作用。

2、混凝土的拌制（1）拌制混凝土用的骨料必须清洁,不得含有冰雪和冻块,以及易冻裂的物质。

在掺有含钾,钠离子的外加剂时,不得使用活性骨料。

在有条件的时候,砂石筛洗应抢在零上温度时做,并用塑料纸,油布盖好。

（2）拌制掺外加剂的混凝土时,如外加剂为粉剂,可按要求掺量直接撒在水泥上面和水泥同时投入。

如外加剂为液体,使用时应先配制成规定浓度溶液,然后根据使用要求,用规定浓度溶液配制成施工溶液。

各溶液要分别置于有明显标志的容器中,不得混淆。

每班使用的外加剂溶液应一次配成。

（3）当施工期处于0℃左右时,可在混凝土中添加早强剂,掺量应符合使用要求及规范规定,且应注意在添加前应做好模拟试验,以核实有关技术措施；对于有限期拆模要求的混凝土,还应适当提高混凝土设计等级。

（4）混凝土中添加防冻剂时,严禁使用高铝水泥。

（5）严格控制混凝土水灰比,由骨料带入的水分及外加剂溶液中的水分均应从拌合水中扣除。

（6）搅拌掺有外加剂的混凝土时,搅拌时间应取常温搅拌时间的1.5倍。

（7）混凝土拌合物的出机温度不宜低于10℃,入模温度不得低于5℃。

3、混凝土的运输和浇筑（1）混凝土搅拌场地应尽量靠近施工地点,以减少材料运输过程中的热量损失,同时也应正确选择运输用的容器(包括形状,大小,保温措施)。

冬天施工混凝土标准
冬天是施工混凝土的一个特殊时期，低温会对混凝土的凝结和强度产生影响，
因此在冬季施工时需要特别注意一些标准和要求，以确保混凝土的质量和施工的顺利进行。

首先，冬天施工混凝土需要注意的是低温对混凝土的影响。

低温会延缓混凝土
的凝结过程，影响混凝土的强度发展，甚至引起冻融损伤。

因此，在冬季施工时，需要根据当地的气温情况，采取保温措施，加快混凝土的凝结速度，确保混凝土的强度和耐久性。

其次，冬天施工混凝土需要注意混凝土配合比的调整。

由于低温下混凝土的凝
结速度较慢，因此需要适当调整混凝土的水灰比和掺合料的使用比例，以保证混凝土的流动性和凝结速度。

此外，还需要选择适合低温施工的水泥和外加剂，以确保混凝土的凝结和强度发展。

另外，冬天施工混凝土还需要注意施工环境的保温和加热。

在冬季施工时，需
要对施工现场进行保温和加热，特别是对于已浇筑的混凝土构件，需要采取保温措施，防止混凝土过早脱模和冻融损伤。

同时，还需要对施工设备和材料进行加热处理，确保施工过程中的温度和湿度符合要求。

最后，冬天施工混凝土还需要注意施工工艺和管理。

在冬季施工时，需要加强
对混凝土的搅拌、运输、浇筑和养护等施工工艺的管理，确保混凝土的质量和施工进度。

同时，还需要加强对施工现场的管理和监测，及时发现和解决施工中的问题，确保施工的安全和质量。

综上所述，冬天施工混凝土需要特别注意低温对混凝土的影响，合理调整混凝
土配合比，加强施工环境的保温和加热，以及加强施工工艺和管理。

只有这样，才能确保冬季施工混凝土的质量和施工的顺利进行。
