很好的威纶通MODBUS RTU通讯协议与变频器通讯案例

很好的威纶通MODBUSRTU通讯协议与变频器通讯案例威纶通（Veintron）是一家专注于工业自动化领域的企业，他们开发了一种基于MODBUS RTU通讯协议的变频器产品，用于实现变频器与其他设备之间的数据交互。

以下是一个关于威纶通MODBUS RTU通讯协议与变频器通讯的案例。

在工厂的生产线上，使用了一台威纶通的变频器控制其中一种设备的转速。

工作人员希望通过上位机监控和控制变频器，以提高整个生产线的效率和稳定性。

首先，需要配置上位机与变频器之间的通讯连接。

上位机采用RS-485接口与变频器进行通讯。

通过串口配置软件，设置上位机的通讯参数，例如波特率、校验位等。

在变频器侧，需设置相应的通讯参数，以确保与上位机的通讯一致。

威纶通的变频器支持MODBUSRTU通讯协议，因此在通讯过程中需要按照该协议的规范进行数据交互。

MODBUSRTU是一种基于串行通讯的协议，使用二进制数据格式进行传输。

在上位机端，可以使用编程语言（如C、C++、Python）或者现有的SCADA软件（如Intouch、LabVIEW）进行开发。

这里以C语言为例，使用串口编程库进行通讯处理。

首先，在上位机端打开串口，并设置串口的通讯参数。

然后，通过MODBUSRTU协议定义相关的指令和数据格式，以实现与变频器之间的数据交互。

例如，使用MODBUSRTU读取变频器的转速，可以发送如下的读取指令：010*********C40B其中，01表示设备地址（每个变频器都有一个唯一的地址），03表示读取寄存器的功能码，0000表示要读取的寄存器地址，0002表示要读取的寄存器数量。

C40B是CRC校验码，用于校验数据的正确性。

当变频器接收到读取指令后，会按照指令中的地址和数量读取相应的寄存器数据，并通过串口返回给上位机。

上位机接收到数据后，可以解析出变频器的转速并进行相应的处理。

类似地，上位机也可以通过MODBUSRTU协议向变频器发送写入指令，以实现对变频器的控制。

威纶通T K I P做媒介与三菱F L C台台达变频器通讯Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】威纶通TK6070IP做媒介与三菱FX PLC+2台台达变频器通讯一、方案说明：1,通过COM1口 RS232与三菱FX系列plc建立连接2，通过COM2口 RS485 与 2台达VFD变频器建立连接由于TK6070IP与变频器采用MODBUS –RTU理论上可接255个从站，实际应用中可接 12个从站网络通讯拓扑结构如下图二、参数设置1、触摸屏与变频器通讯参数设置： MODBUS RTU 格式、9600,N,8,2如下图2、触摸屏与三菱plc设置：RS232 38400,E,7,1如下图三、程序1）基础页面输出频率：1#变频器读取指令 6X-8452注：8452转换16进制地址为2104H再减一位 2103H即为频率地址2#变频器读取指令 6X-2#8452 （在1#命令前加2# 后面不再赘述）输出电压地址； 6X-8455输出频率地址；6x-8452输出电流地址； 6X-8453变频器温度；6x-8462正转地址；6x-8193 数值18返转地址；6x-8193 数值34停止地址；6x-8193 数值12）趋势图：1、资料取样见下图2、建立趋势图注意：调整通道数值否则趋势图无法正常显示3）PLC与变频器通讯触摸屏通过（定时资料传输）实现PLC 与各变频器数据交换1、先建立定时资料传输2、设定来源地址与目标地址及传输时间4）PLC 控制页面具体程序见下图注：梯形图通讯设置38400,E,7,1四、变频器参数设置P00=3 p01=3 p88 =根据站号设置 p89=1 P92=3。

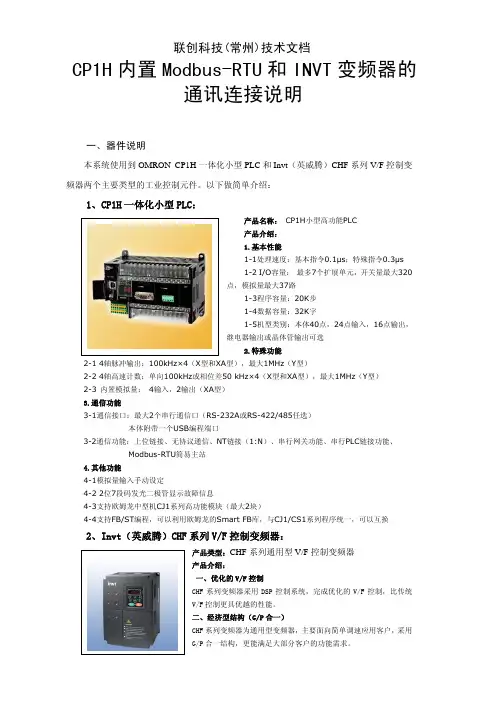

一、器件说明本系统使用到OMRON CP1H 一体化小型PLC 和Invt （英威腾）CHF 系列V/F 控制变频器两个主要类型的工业控制元件。

以下做简单介绍：1、CP1H 一体化小型PLC：产品名称： CP1H 小型高功能PLC 产品介绍： 1.基本性能1-1处理速度：基本指令0.1μs ；特殊指令0.3μs 1-2 I/O 容量： 最多7个扩展单元，开关量最大320点，模拟量最大37路1-3程序容量：20K 步 1-4数据容量：32K 字1-5机型类别：本体40点，24点输入，16点输出，继电器输出或晶体管输出可选2.特殊功能2-1 4轴脉冲输出：100kHz×4（X 型和XA 型），最大1MHz （Y 型）2-2 4轴高速计数：单向100kHz 或相位差50 kHz×4（X 型和XA 型），最大1MHz （Y 型） 2-3 内置模拟量： 4输入，2输出（XA 型） 3.通信功能3-1通信接口：最大2个串行通信口（RS-232A 或RS-422/485任选） 本体附带一个USB 编程端口3-2通信功能：上位链接、无协议通信、NT 链接（1:N ）、串行网关功能、串行PLC 链接功能、 Modbus-RTU 简易主站 4.其他功能4-1模拟量输入手动设定4-2 2位7段码发光二极管显示故障信息4-3支持欧姆龙中型机CJ1系列高功能模块（最大2块）4-4支持FB/ST 编程，可以利用欧姆龙的Smart FB 库，与CJ1/CS1系列程序统一，可以互换2、Invt（英威腾）CHF 系列V/F 控制变频器：产品类型：CHF 系列通用型V/F 控制变频器 产品介绍：一、优化的V/F 控制CHF 系列变频器采用DSP 控制系统，完成优化的V/F 控制，比传统V/F 控制更具优越的性能。

二、经济型结构（G/P 合一）CHF 系列变频器为通用型变频器，主要面向简单调速应用客户，采用G/P 合一结构，更能满足大部分客户的功能需求。

本文研究的是触摸屏通过MODBUSRTU通讯协议与变频器通讯实现变频器的控制。

触摸屏采用威纶通TK6070IP,变频器用汇川MD380通用系列。

通过触摸屏编程软件，编辑控制画面实现变频器的启动、停止、速度调节、多段速速度设置，通过宏指令实现工程值与实际值的转换。

一、MODBUSRTU简介：为了在自动化系统之间、自动化系统和所连接的分散的现场设备之间进行信息交换，如今串行现场总线被主要用作通讯系统。

成千上万的应用已经强烈地证明了通过使用现场总线技术，可以节省多至40％的接线、调试及维护的费用。

仅仅使用两根电线就可以传送现场设备的所有相关信息，比如输入和输出数据、参数、诊断数据。

过去使用的现场总线往往是制造商的特定现场总线，并且同其它现场总线不兼容。

如今使用的现场总线几乎是完全公开和标准化的。

这就意味者用户可以以最合理的价格选择最好的产品，而不用依赖于每个独立的制造商。

ModbusRTU是一种国际的、开放的现场总线标准。

作为一种很容易实现的现场总线协议，在全世界范围内，Modbus得到了成功的应用。

应用领域包括生产过程中的自动化、过程控制和楼宇自控。

MODBUSRTU通讯协议的报文如图1。

图1MODBUSRTU通讯协议的报文功能码如下：01H读取线圈状态。

从执行机构上读取线圈（单个位）的内容；02H读取离散量输入。

从执行机构上读取离散量输入（多个位）的内容；03H读取保持寄存器。

从执行机构上读取保持寄存器（16位字）的内容；04H读取输入寄存器。

从执行机构上读取输入寄存器（16位字）的内容；05H强置单线圈。

写数据到执行机构的线圈（单个位）为“通”（“1”）或“断”（“0”）；06H预置单寄存器。

写数据到执行机构的单个保持寄存器（16位字）；0FH强置多线圈。

写数据到执行机构的几个连续线圈（单个位）为“通”（“1”）或“断”（“0”）；10H预置多寄存器。

写数据到执行机构的几个连续的保持寄存器（16位字）。

PLC通讯类：三菱：1、三菱232/485BD通信问题问题描述：用三菱485BD和触摸屏无法进行通信。

解决思路：1、检查通信参数设置正确。

2、在下载PLC程序时，客户没有将“参数”选项勾选，勾选“参数”下载PLC程序后，通信正常。

注意：三菱PLC通讯参数修改后，在下载时一定要选中“参数”项，把设定好的参数设定到PLC，并重新上电，让新设定的参数生效。

2、某客户设备上配备的是三菱A3A型号的PLC要与MT6100i的触摸屏通讯，但是一直出现通讯不上的情况解决思路：1、检查触摸屏上的参数设置，发现参数设置没有问题；2、将原A3N/A1SH驱动修改为A2A驱动重新测试，确定通讯正常。

3、FX3G如何连接四台HMI解决思路：1、使用MT8000系列HMI，第一台HMI使用串口与PLC通讯；2、主屏使用以太网接交换机，其余从屏接在交换机上，进行测试；系统测试通讯成功。

3、在设备列表内添加远端PLC,IP地址设置为主屏的IP地址，从屏HMI设置如下图所示，系统连接图如下：4、TK6070iH与三菱PLC通讯问题问题描述：使用TK6070iH与三菱PLC无法建立通讯。

解决思路：1、检查参数设置和通讯线，没有问题；2、检查客户程序，发现勾选了系统参数内的工程档案保护，取消工程档案保护后，通讯正常。

注意：人机识别码地址为LW9046-LW9047；当勾选了工程档案保护时，该值必须与EB8000中设定工程档案识别码一致方可通讯；可以用LB9046显示状态，当LB9046为ON时表示识别码错误。

5、触摸屏与Q02无法通讯的问题解决思路：1、WEINVIEW HMI与三菱Q02PLC连接针脚图如下，使用错误的通讯线有可能会导致PLC通讯死机。

路由器HMI1PLCHMI2IP:192.168.1.20IP:192.168.1.10HMI3IP:192.168.1.21HMI4IP:192.168.1.222、与Q02串口通讯，必须让HMI10秒钟去初始化Q02驱动，这个过程中HMI不能向PLC发送数据，否则会导致PLC通讯“死机”。

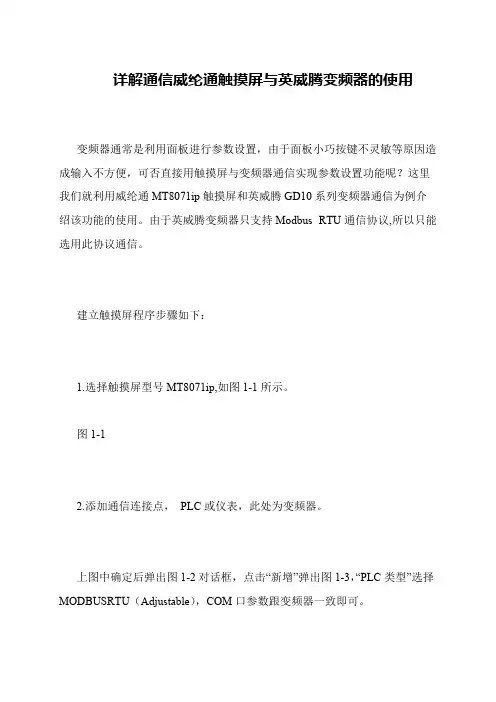

详解通信威纶通触摸屏与英威腾变频器的使用
 变频器通常是利用面板进行参数设置，由于面板小巧按键不灵敏等原因造成输入不方便，可否直接用触摸屏与变频器通信实现参数设置功能呢？这里我们就利用威纶通MT8071ip触摸屏和英威腾GD10系列变频器通信为例介绍该功能的使用。

由于英威腾变频器只支持Modbus RTU通信协议,所以只能选用此协议通信。

 建立触摸屏程序步骤如下：
1.选择触摸屏型号MT8071ip,如图1-1所示。

 图1-1
2.添加通信连接点，PLC或仪表，此处为变频器。

 上图中确定后弹出图1-2对话框，点击“新增”弹出图1-3，“PLC类型”选择MODBUSRTU（Adjustable），COM口参数跟变频器一致即可。

【智】威纶通触摸屏与两台变频器ModbusRTU通讯案例详解大家好，我是微控小智，今天又跟大家见面了。

小智写的程序都是进行反复测试过的，有些心得体会甚至无法用言语来表达，细微之处都是通过程序来体现的，看懂程序也需要一定的定力，很适合自学能力强的参阅。

在前期当中小智给大家介绍了用宏指令来处理威纶通触摸屏与台达VFD_M变频器Modbus通讯中数据转换的案例，数据处理的方法都很值得借鉴，解决了数据处理问题，又有新的问题，在实际工作中，很可能需要与多台变频器进行Modbus通讯,是如何处理呢？那么今天小智就来梳理一下威纶通触摸屏与两台台达VFD_M变频器Modbus 通讯案例，非常实用，观者定会从中受到启发。

Modbus通讯协议是一种异步串行的主从通信协议，采用RS485硬件接口通讯，网络中只有一个设备(主机)能够建立协议(称为“查询/命令”)。

其它设备(从机)只能通过提供数据响应主机的“查询/命令”，或根据主机的“查询/命令”做出相应的动作。

主机是指个人计算机(PC)、工业控制设备、可编程逻辑控制器（PLC）或HMI等，从机是指变频器或其它具有相同通讯协议的控制设备。

主机也称为主站，能主动的发出命令；从机也称为从站，只能被动的相应命令。

Modbus串行通信协议定义了串行通信中异步传输的帧内容及使用格式。

其通讯数据格式包括起始码、地址码、控制码、数据区、校验码和停止码等内容，Modbus通讯协议分为两种通讯模式，分别为ACSII模式和RTU模式，其中RTU模式较为常见。

台达VFD_M变频器Modbus RTU通讯数据格式如下图所示：以下Modbus地址为编程提供参考。

Modbus地址：00001 - 09999：数字量输出（线圈）10001 - 19999：数字量输入（触点）30001 - 39999：输入数据寄存器（通常为模拟量输入）40001 - 49999：数据保持寄存器Modbus通讯数据格式中的控制码也就是常说的功能码，也就所谓的MODBUS地址，MODBUS地址根据功能码的不同，可以把上面的MODBUS地址分为0XXXX、1XXXX、3XXXX、4XXXX四种类型，是按10进制来分配，但需要注意的是四种类型MODBUS首地址都是从1开始的，台达VFD_M的变频器是间接给出MODBUS地址定义，需要把通讯参数地址转换成对应的modbus地址。

本文研究的是触摸屏通过MODBUS RTU通讯协议与变频器通讯实现变频器的控制。

触摸屏采用威纶通TK6070IP,变频器用汇川MD380通用系列。

通过触摸屏编程软件，编辑控制画面实现变频器的启动、停止、速度调节、多段速速度设置，通过宏指令实现工程值与实际值的转换。

一、MODBUS RTU 简介：为了在自动化系统之间、自动化系统和所连接的分散的现场设备之间进行信息交换，如今串行现场总线被主要用作通讯系统。

成千上万的应用已经强烈地证明了通过使用现场总线技术，可以节省多至40％的接线、调试及维护的费用。

仅仅使用两根电线就可以传送现场设备的所有相关信息，比如输入和输出数据、参数、诊断数据。

过去使用的现场总线往往是制造商的特定现场总线，并且同其它现场总线不兼容。

如今使用的现场总线几乎是完全公开和标准化的。

这就意味者用户可以以最合理的价格选择最好的产品，而不用依赖于每个独立的制造商。

Modbus RTU是一种国际的、开放的现场总线标准。

作为一种很容易实现的现场总线协议，在全世界范围内，Modbus得到了成功的应用。

应用领域包括生产过程中的自动化、过程控制和楼宇自控。

MODBUS RTU通讯协议的报文如图1。

图1MODBUS RTU 通讯协议的报文功能码如下：01H 读取线圈状态。

从执行机构上读取线圈（单个位）的内容；02H 读取离散量输入。

从执行机构上读取离散量输入（多个位）的内容；03H 读取保持寄存器。

从执行机构上读取保持寄存器（16位字）的内容；04H 读取输入寄存器。

从执行机构上读取输入寄存器（16位字）的内容；05H 强置单线圈。

写数据到执行机构的线圈（单个位）为“通”（“1”）或“断”（“0”）；06H 预置单寄存器。

写数据到执行机构的单个保持寄存器（16位字）；0FH 强置多线圈。

写数据到执行机构的几个连续线圈（单个位）为“通”（“1”）或“断”（“0”）；10H 预置多寄存器。

写数据到执行机构的几个连续的保持寄存器（16位字）。

精心整理本文研究的是触摸屏通过MODBUS RTU通讯协议与变频器通讯实现变频器的控制。

触摸屏采用威纶通TK6070IP,变频器用汇川MD380通用系列。

通过触摸屏编程软件，编辑控制画面实现变频器的启动、停止、速度调节、多段速速度设置，通过宏指令实现工程值与实际值的转换。

一、MODBUS RTU 简介：为了在自动化系统之间、自动化系统和所连接的分散的现场设备之间进行信息交换，如今串行现场总线被主要用作通讯系统。

成千上万的应用已经强烈地证明了通过使用现场总线技术，可以节省多至40％的接线、调试及维护的费用。

仅仅使用两根电线就可以传送现场设备的所有相关信息，比如输入和输出数据、参数、诊断数据。

过去使用的现场总线往往是制造商的特定现场总线，并且同其它现场总线不兼容。

如今使用的现场总线几乎是完全公开和标准化的。

这就意味者用户可以以最合理的价格选择最好的产品，而不用依赖于每个独立的制造商。

Modbus RTU是一种国际的、开放的现场总线标准。

作为一种很容易实现的现场总线协议，在全世界范围内，Modbus得到了成功的应用。

应用领域包括生产过程中的自动化、过程控制和楼宇自控。

MODBUS RTU通讯协议的报文如图1。

图1MODBUS RTU 通讯协议的报文功能码如下：01H 读取线圈状态。

从执行机构上读取线圈（单个位）的内容；02H 读取离散量输入。

从执行机构上读取离散量输入（多个位）的内容；03H 读取保持寄存器。

从执行机构上读取保持寄存器（16位字）的内容；04H 读取输入寄存器。

从执行机构上读取输入寄存器（16位字）的内容；05H 强置单线圈。

写数据到执行机构的线圈（单个位）为“通”（“1”）或“断”（“0”）；06H 预置单寄存器。

写数据到执行机构的单个保持寄存器（16位字）；0FH 强置多线圈。

写数据到执行机构的几个连续线圈（单个位）为“通”（“1”）或“断”（“0”）；10H 预置多寄存器。

写数据到执行机构的几个连续的保持寄存器（16位字）。

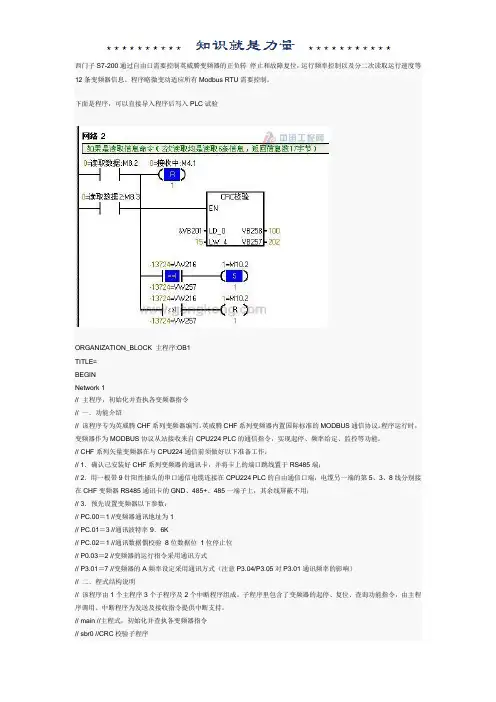

西门子S7-200通过自由口需要控制英威腾变频器的正负转停止和故障复位，运行频率控制以及分二次读取运行速度等12条变频器信息。

程序略微变动适应所有Modbus RTU需要控制。

下面是程序，可以直接导入程序后写入PLC试验ORGANIZATION_BLOCK 主程序:OB1TITLE=BEGINNetwork 1// 主程序，初始化并查执各变频器指令// 一．功能介绍// 该程序专为英威腾CHF系列变频器编写。

英威腾CHF系列变频器内置国际标准的MODBUS通信协议。

程序运行时，变频器作为MODBUS协议从站接收来自CPU224 PLC的通信指令，实现起停、频率给定、监控等功能。

// CHF系列矢量变频器在与CPU224通信前须做好以下准备工作：// 1．确认己安装好CHF系列变频器的通讯卡，并将卡上的端口跳线置于RS485端；// 2．用一根带9针阳性插头的串口通信电缆连接在CPU224 PLC的自由通信口端，电缆另一端的第5、3、8线分别接在CHF变频器RS485通讯卡的GND、485+、485一端子上，其余线屏蔽不用；// 3．预先设置变频器以下参数：// PC.00＝1 //变频器通讯地址为1// PC.01＝3 //通讯波特率9．6K// PC.02＝1 //通讯数据偶校验8位数据位1位停止位// P0.03＝2 //变频器的运行指令采用通讯方式// P3.01＝7 //变频器的A频率设定采用通讯方式（注意P3.04/P3.05对P3.01通讯频率的影响）// 二．程式结构说明// 该程序由1个主程序3个子程序及2个中断程序组成。

子程序里包含了变频器的起停、复位、查询功能指令，由主程序调用。

中断程序为发送及接收指令提供中断支持。

// main //主程式，初始化并查执各变频器指令// sbr0 //CRC校验子程序// sbr1 //通讯端口初始化子程序// sbr2 //发送变频器写入06/读取03指令，共8个字节// intO //接收完成中断程序// int1 //发送完成中断程序LD SM0.1CALL SBR1 //调用初始化子程序，使能PORT0自由口模式Network 2// 接收完成后延时10mS M4.4接通，运行下一次发送数据LDN M4.0AN M4.1TON T35, 1 // 通讯完成后延时10mS M4.4＝1，允许下一次通讯，A T35= M4.4 //主要是为了Modbus RTU二次通讯中间3.5字符间隔时间Network 3// 如果发送或接收超时，延时0.2秒复位M4.0/M4.1，这里暂时设置5秒是为了方便调试LD M4.0O M4.1TON T199, 50A T199R M4.0, 2 //发送或接收超过0.2秒没有完成，复位发送/接收Network 4 // 调用Modbus06写入指令，通讯成功,这里暂时不用,可以作打手频率设定,不知道是否支持广播写入,广播写入主要是变频器故障复位和三个打手频率设定.给棉变频器如果需要用PID控制没有必要用PLC的PID// 当VW110≠VW300时把VW110写入变频器，VW110范围（+10000～-10000）÷10000×50Hz// 地址为变频器地址；字节为发送的字节数量＝8个字节；指令＝03为读取指令，06为写入指令；数据地址＝2000H 为英威腾变频器设置频率的地址；数据内容为写入2000H的内容，范围+10000～0～-10000// 运行命令权限最高，如果运行命令没有完成，程序将会一直执行下去，直到运行命令完成LDN M8.1 //没有发送运行命令，当运行命令发送过程中不能够发送频率写通讯AW<> VW300, VW110 //发送的数据VW110与通讯完成返回的数据不等A M4.4 //允许发送S M8.0, 1 //发送为写运行速度命令，为了接收信息时保存到VW300用CALL SBR3, 1, 8, 6, 16#2000, VW110 //把VW110数据写入到变频器地址1的2000H寄存器Network 5// 控制变频器正负转停止和故障复位同时有几个输入时执行最后的指令LD SM0.0LPSA I5.1 //运行命令MOVW 1, VW304LRDA I5.3 //反转命令MOVW 2, VW304LRDA I5.2 //停车命令MOVW 5, VW304LPPA I5.4 //故障复位命令MOVW 7, VW304Network 6 // 设定英威腾变频器1000H通信控制命令，来控制变频器正负转和停止等操作命令// 控制变频器运转英威腾变频器地址1000H 01正转运行02反转运行03正转点动04反转点动05停车06自由停车07故障复位08点动停车LDW<> VW304, VW302 //运行命令VW304与接收的返回信息比较，不相等将一直发送下去A M4.4S M8.1, 1 //为了把返回信息的保存到VW302寄存器CALL SBR3, 1, 8, 6, 16#1000, VW304 //把命令内容VW304写入到英威腾变频器的1000H地址Network 7 // 调用Modbus读取，不要读取范围以外的内容，不然会报错误// 读取变频器状态3000H 运行速度3001H 设定速度3002H 母线电压3003H 输出电压3004H 输出电流3005H运转速度// 当有其他重要的读写命令时该通讯暂停// 分2次读取英威腾变频器3000H～3005H 3008H～3013H信息，本来英威腾变频器说明书说可以连续读取16条信息，不过我读取16条信息返回数据没有CRC校验内容，不知为何，本来是试验程序，有时需要连续读取多条信息，就试验读取2次12条信息LDN M8.0AN M8.1 //程序没有发送写频率和运行命令时才能够读取变频器数据A M4.4LPS //调用查询变频器INCB VB270 //启动T37延时断开计时器A V270.0S M8.2, 1MOVW 16#3000, VW272 //读取3000H开头的连续6条信息LRDAN V270.0S M8.3, 1MOVW 16#3008, VW272 //读取3008H开头的连续6条信息LPPCALL SBR3, 1, 8, 16#03, VW272, 6END_ORGANIZATION_BLOCKSUBROUTINE_BLOCK 初始化:SBR1TITLE=通讯端口初始化子程序// 该程序在PLC的第一个扫描周期运行，主要是设置CPU224自由端口的通信格式、数据接收格式及复位各寄存区(参见西门子S7-200编程手册)。

威纶通T K I P做媒介与三菱F L C台台达变频器通讯Prepared on 21 November 2021威纶通TK6070IP做媒介与三菱FXPLC+2台台达变频器通讯一、方案说明：1,通过COM1口RS232与三菱FX系列plc建立连接2，通过COM2口RS485与2台达VFD变频器建立连接由于TK6070IP与变频器采用MODBUS–RTU理论上可接255个从站，实际应用中可接12个从站网络通讯拓扑结构如下图二、参数设置1、触摸屏与变频器通讯参数设置：MODBUSRTU格式、9600,N,8,2如下图2、触摸屏与三菱plc设置：RS23238400,E,7,1如下图三、程序1）基础页面输出频率：1#变频器读取指令6X-8452注：8452转换16进制地址为2104H再减一位2103H即为频率地址2#变频器读取指令6X-2#8452（在1#命令前加2#后面不再赘述）输出电压地址；6X-8455输出频率地址；6x-8452输出电流地址；6X-8453变频器温度；6x-8462正转地址；6x-8193数值18返转地址；6x-8193数值34停止地址；6x-8193数值12）趋势图：1、资料取样见下图2、建立趋势图注意：调整通道数值否则趋势图无法正常显示3）PLC与变频器通讯触摸屏通过（定时资料传输）实现PLC与各变频器数据交换1、先建立定时资料传输2、设定来源地址与目标地址及传输时间4）PLC控制页面具体程序见下图注：梯形图通讯设置38400,E,7,1四、变频器参数设置P00=3p01=3p88=根据站号设置p89=1P92=3。

PLC通讯类：三菱：1、三菱232/485BD通信问题问题描述：用三菱485BD和触摸屏无法进行通信。

解决思路：1、检查通信参数设置正确。

2、在下载PLC程序时，客户没有将“参数”选项勾选，勾选“参数”下载PLC程序后，通信正常。

注意：三菱PLC通讯参数修改后，在下载时一定要选中“参数”项，把设定好的参数设定到PLC，并重新上电，让新设定的参数生效。

2、某客户设备上配备的是三菱A3A型号的PLC要与MT6100i的触摸屏通讯，但是一直出现通讯不上的情况解决思路：1、检查触摸屏上的参数设置，发现参数设置没有问题；2、将原A3N/A1SH驱动修改为A2A驱动重新测试，确定通讯正常。

3、FX3G如何连接四台HMI解决思路：1、使用MT8000系列HMI，第一台HMI使用串口与PLC通讯；2、主屏使用以太网接交换机，其余从屏接在交换机上，进行测试；系统测试通讯成功。

3、在设备列表内添加远端PLC,IP地址设置为主屏的IP地址，从屏HMI设置如下图所示，系统连接图如下：4、TK6070iH与三菱PLC通讯问题问题描述：使用TK6070iH与三菱PLC无法建立通讯。

解决思路：1、检查参数设置和通讯线，没有问题；2、检查客户程序，发现勾选了系统参数内的工程档案保护，取消工程档案保护后，通讯正常。

注意：人机识别码地址为LW9046-LW9047；当勾选了工程档案保护时，该值必须与EB8000中设定工程档案识别码一致方可通讯；可以用LB9046显示状态，当LB9046为ON时表示识别码错误。

5、触摸屏与Q02无法通讯的问题解决思路：1、WEINVIEW HMI与三菱Q02PLC连接针脚图如下，使用错误的通讯线有可能会导致PLC通讯死机。

路由器HMI1PLCHMI2IP:192.168.1.20IP:192.168.1.10HMI3IP:192.168.1.21HMI4IP:192.168.1.222、与Q02串口通讯，必须让HMI10秒钟去初始化Q02驱动，这个过程中HMI不能向PLC发送数据，否则会导致PLC通讯“死机”。

威纶通触摸屏和s通过MODBUSRTU协议通讯样本和威纶通触摸屏和s s过通过MODBUSRTU协议通讯本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。

文档如有不当之处，请联系本人或网站删除。

威纶通触摸屏和s7-200通过MODBUS RTU协议通讯过一般情况下，威纶通触摸屏通过PPI协议与西门子S7-200CPU直接通讯。

子另外，由于西门子PLC也支持MODBUS协议，下用面就介绍一下怎么使用Modbus协议建立威纶通触摸屏与与S7-200之间的通讯:硬件连接用在使用Modbus协议时，计算机与S7-200之间通讯直用接使用PPI通讯电缆即可。

选配一触摸屏通讯端口以我们这里以MT6070IH2和和s7-200进行通讯S7-200的通讯端口是一个9孔（famel）D型插头，针脚分布如下所示:本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。

文档如有不当之处，请联系本人或网站删除。

S7-200通讯端口（端口0）与威纶通触摸屏的通讯连接，如下图所示:S7-200编程及设置下在缺省情况下S7-200的通讯端口是不支持Modbus协议的，要想实现Modbus通讯必需在PLC用的主程序模块中调用Modbus通讯子程序。

Modbus通讯子程序能够从“STEP7-Micro/WINAdd-On:Instruction Library(STEP7-Micro/WIN附件:指令库)”中获得。

在安装了“STEP7-Micro/WIN附件:指令库”后，在导航树“指令/库”下面我们能够找到“Modbus Protocol”。

在其下面包含了MBUS_INIT和和MBUS_SLAVE两个子程序，MBUS_INIT对用于对Modbus通讯进行初始化，MBUS_SLAVE用于在指定端口上提供Modbus从站通讯服务。

下在介绍如何在主程序中调相关子程序及环境参数设置:用调用Modbus通讯初始化命令本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。

PLC通讯类：三菱：1、三菱232/485BD通信问题问题描述：用三菱485BD和触摸屏无法进行通信。

解决思路：1、检查通信参数设置正确。

2、在下载PLC程序时，客户没有将“参数”选项勾选，勾选“参数”下载PLC程序后，通信正常。

注意：三菱PLC通讯参数修改后，在下载时一定要选中“参数”项，把设定好的参数设定到PLC，并重新上电，让新设定的参数生效。

2、某客户设备上配备的是三菱A3A型号的PLC要与MT6100i的触摸屏通讯，但是一直出现通讯不上的情况解决思路：1、检查触摸屏上的参数设置，发现参数设置没有问题；2、将原A3N/A1SH驱动修改为A2A驱动重新测试，确定通讯正常。

3、FX3G如何连接四台HMI解决思路：1、使用MT8000系列HMI，第一台HMI使用串口与PLC通讯；2、主屏使用以太网接交换机，其余从屏接在交换机上，进行测试；系统测试通讯成功。

3、在设备列表内添加远端PLC,IP地址设置为主屏的IP地址，从屏HMI设置如下图所示，系统连接图如下：4、TK6070iH与三菱PLC通讯问题问题描述：使用TK6070iH与三菱PLC无法建立通讯。

解决思路：1、检查参数设置和通讯线，没有问题；2、检查客户程序，发现勾选了系统参数内的工程档案保护，取消工程档案保护后，通讯正常。

注意：人机识别码地址为LW9046-LW9047；当勾选了工程档案保护时，该值必须与EB8000中设定工程档案识别码一致方可通讯；可以用LB9046显示状态，当LB9046为ON时表示识别码错误。

5、触摸屏与Q02无法通讯的问题解决思路：1、WEINVIEW HMI与三菱Q02PLC连接针脚图如下，使用错误的通讯线有可能会导致PLC通讯死机。

路由器HMI1PLCHMI2IP:192.168.1.20IP:192.168.1.10HMI3IP:192.168.1.21HMI4IP:192.168.1.222、与Q02串口通讯，必须让HMI10秒钟去初始化Q02驱动，这个过程中HMI不能向PLC发送数据，否则会导致PLC通讯“死机”。

Weinview触摸屏与安川V1000系列变频器MODBUS通讯此范例将向大家介绍如何应用 Weinview HMI 的 Modbus RTU 协议对安川V1000 变频器进行通讯控制。

使大家更加熟练的掌握和灵活的应用 Weinview HMI 的Modbus RTU 通讯协议功能。

一、通讯连接：·进行通信用接线时，请将主回路接线与其它的动力线和电力线分开。

·通信用接线使用屏蔽线，将屏蔽线包覆连接于变频器的接地端子，对另外一端不进行连接而进行末端处理。

有防止干扰引发误动作的效果。

·使用 RS-485 通信时，请如下图所示，将变频器的 R+ 与 S+ 端子、R- 与 S- 端子连接。

二、安川V1000系列变频器通讯参数设置首先对变频器恢复出厂设置：设置A1-03=2220。

设置修改变频器参数：b1-1=2. b1-2=2. H5-1=1F. H5-2=3. h5-3=1. h5-4=3. h5-5=0. h5-6=5. h5-7=1. h5-11=1参数修改完，变频器断电重新启动三、触摸屏软件通讯参数设置所在位置：本机，PLC类型：MODBUS RTU,RTU over TCP,接口类型：RS-485 2W四、安川V1000变频器地址寄存器根据《安川变频器V1000技术手册》，常用寄存器地址，如下表变频器控制字16 位各位含义参数变频器状态字16 位各位含义参数五、Weinview 触摸屏Modbus 地址功能码说明：六、触摸屏组态1、停止按钮的组态（选择一个多状态设置原件）2、正转按钮的组态（选择一个多状态设置原件）3、反转按钮的组态（选择一个多状态设置原件）4、运行指示的组态（选择一个位状态指示灯原件）5、频率设定的组态（选择一个数值原件）6、频率反馈的组态（选择一个数值原件）7、电流反馈的组态（选择一个数值原件）8、输出电压的组态（选择一个数值原件）9、输出电能的组态（选择一个数值原件）运行画面。
