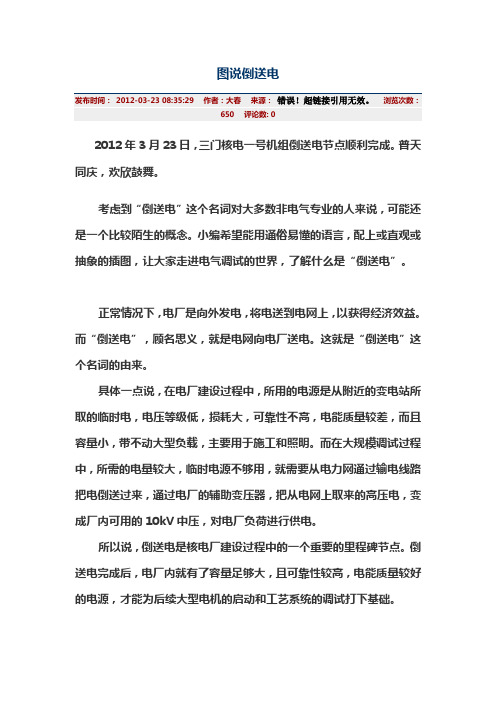

图说倒送电发布时间：2012-03-23 08:35:29 作者：大春来源：错误！超链接引用无效。

浏览次数：650 评论数: 02012年3月23日，三门核电一号机组倒送电节点顺利完成。

普天同庆，欢欣鼓舞。

考虑到“倒送电”这个名词对大多数非电气专业的人来说，可能还是一个比较陌生的概念。

小编希望能用通俗易懂的语言，配上或直观或抽象的插图，让大家走进电气调试的世界，了解什么是“倒送电”。

正常情况下，电厂是向外发电，将电送到电网上，以获得经济效益。

而“倒送电”，顾名思义，就是电网向电厂送电。

这就是“倒送电”这个名词的由来。

具体一点说，在电厂建设过程中，所用的电源是从附近的变电站所取的临时电，电压等级低，损耗大，可靠性不高，电能质量较差，而且容量小，带不动大型负载，主要用于施工和照明。

而在大规模调试过程中，所需的电量较大，临时电源不够用，就需要从电力网通过输电线路把电倒送过来，通过电厂的辅助变压器，把从电网上取来的高压电，变成厂内可用的10kV中压，对电厂负荷进行供电。

所以说，倒送电是核电厂建设过程中的一个重要的里程碑节点。

倒送电完成后，电厂内就有了容量足够大，且可靠性较高，电能质量较好的电源，才能为后续大型电机的启动和工艺系统的调试打下基础。

以下，通过问答的方式，从几个方面让大家对倒送电有进一步的认识。

问题一：倒送电有多大范围倒送电涉及的范围很大，不仅包括厂内的，还包括厂外架空线以及架空线另一端由国家电网公司管辖下的变电站，甚至浙江省电力调度中心都要参与其中。

从厂内管辖范围来说，主要包括以下系统和设备：架空小母线（用于连接220kV架空线和GIS），220kV开关站，220kV电缆，网控楼（包括其中的汇控柜、保护柜、计量屏、直流电源柜、380V低压柜，通讯设备等等等等），辅助变压器（也叫启动备用变压器，简称启备变或备变），连接辅助变和中压开关柜的共箱母线，10.5kV中压开关柜，临时负荷等。

可能在大家眼里，上面这些还都是一个个陌生的名词，后面我们会对每个设备系统或区域做进一步的解释。

1.1受电步骤：1.1.110kV厂用应急检修段受电：1.1.1.1检查10kV应急检修段电源进线开关（）以及PT隔离开关()均在检修位。

1.1.1.2申请供电局送电，对10kV应急检修电源电缆充电。

1.1.1.3检查10kV应急检修电源电缆是否正常。

1.1.1.4检查10kV 应急检修段母线电压互感器柜一次熔断器完好且安装牢靠，合上PT隔离开关()。

1.1.1.5将10kV应急检修段电源进线断路器（）推入至工作位，在监控系统合10kV应急检修段电源进线断路器（），对10kV应急检修段充电。

1.1.1.6检查10kV应急检修段是否正常，检查10kV应急检修段母线二次电压幅值及相序，并记录。

1.1.1.7在监控系统断开10kV应急检修段电源进线断路器（）。

1.1.210kV 厂用工作段母线受电：1.1.2.1检查厂用工作段联络断路器（）和PT刀闸（）、以及厂用工作段电源进线断路器均在“检修”位置。

1.1.2.2检查10kV 厂用工作段母线电压互感器柜一次熔断器完好且安装牢靠，合上PT刀闸（）。

1.1.2.3将10kV 厂用工作段联络断路器（）推至工作位置。

在监控系统合10kV厂用工作段联络断路器。

1.1.2.4在监控系统合10kV应急检修段电源进线断路器（），对10kV厂用工作段母线充电。

1.1.2.5检查10kV 厂用工作段是否正常，检查10kV厂用工作段母线二次电压幅值及相序，并记录。

1.1.2.6检查正常后，10kV应急检修段、10kV 厂用工作段母线带电运行。

1.1.3＃1厂用变及0.4kVPC A段母线受电：1.1.3.1确认0.4kVPC A段母线上的所有开关均在分离位置。

1.1.3.2确认＃1厂用变10kV开关（）在分闸状态，且处于“分离”位置；0.4kVPC A段进线断路器（）在分闸状态，且处于“分离”位置。

1.1.3.3确认＃1厂用变的保护装置工作正常且保护已投入。

1.1.3.4将＃1厂用变10kV开关()推至工作位置，并投入其控制电源。
