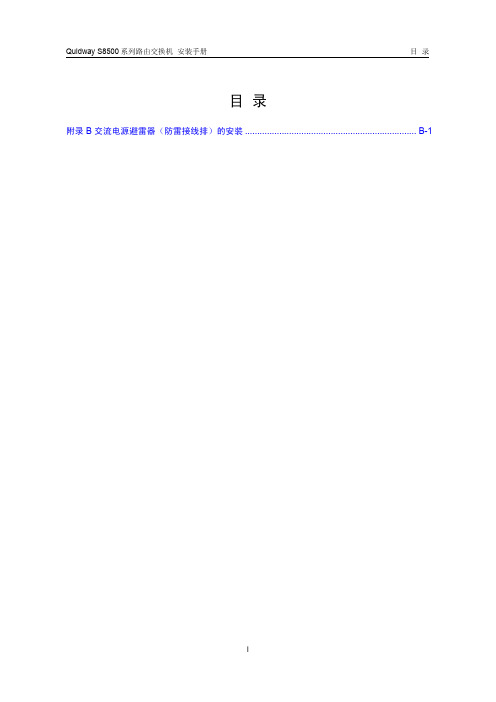

Quidway S8500系列路由交换机安装手册目录
目录
附录 B 交流电源避雷器（防雷接线排）的安装......................................................................B-1
Quidway S8500系列路由交换机安装手册附录 B 交流电源避雷器（防雷接线排）的安装附录 B 交流电源避雷器（防雷接线排）的安装
注意：
电源避雷器并不随机提供，用户可根据自己的实际需要自行选购。
当交流电源线从户外引入，直接接到交换机电源口时，交流电源口应采用外接防雷
接线排的方式来防止交换机遭受雷击。
防雷接线排可用线扣和螺钉固定在机柜、工
作台或机房的墙壁上。
使用时，交流电先进入防雷接线排，经防雷接线排后再进入
交换机。
接地、极性检测指示灯：该
红灯亮时表明接线错（没接
地线，或火、零线接反），
图B-1电源避雷器示意图
注意：
z电源避雷器使用时，一定要保证它的PE端子接地。
z将交换机交流电源插头插进电源避雷器（防雷接线排）插座后，电源避雷器只有代表运行的绿灯亮，而无红灯告警时，方可认为实现防雷功能。
z对于电源避雷器出现的红灯告警，要给予足够的重视和处理，正确区分出到底是地线没接好还是火、零线接反。
具体检测方法如下：用万用表测量避雷器电源插座处的极性，如果是左零右火（正对插座看），就表明电源避雷器的PE端没有接地；如果不是左零右火，就说明首先是电源避雷器所接交流插座的极性反了，需要打开电源避雷器把接线极性改过来，之后如果红灯仍然告警，就说明它的PE端确实没有接地。
以太网OAM 目录目录第1章以太网OAM配置........................................................................................................1-11.1 以太网OAM简介...............................................................................................................1-11.1.1 建立以太网OAM连接.............................................................................................1-11.1.2 链路监控..................................................................................................................1-21.1.3 远端故障检测...........................................................................................................1-21.1.4 远端环回..................................................................................................................1-21.1.5 OAMPDU.................................................................................................................1-21.2 以太网OAM配置任务简介.................................................................................................1-41.3 配置以太网OAM基本功能.................................................................................................1-41.4 配置链路监控各事件的周期和阈值.....................................................................................1-51.5 设置以太网OAM远端环回.................................................................................................1-61.6 以太网OAM显示和维护....................................................................................................1-71.7 以太网OAM典型配置举例.................................................................................................1-7第1章以太网OAM配置1.1 以太网OAM简介以太网OAM（Operations, Administration and Maintenance，操作、管理和维护）是一种监控和解决网络问题的工具。
系统基本配置目录目录第1章系统基本配置..............................................................................................................1-11.1 系统基本配置.....................................................................................................................1-11.1.1 进入或退出系统视图................................................................................................1-11.1.2 切换命令行接口的语言模式.....................................................................................1-11.1.3 设置设备名称...........................................................................................................1-11.1.4 设置系统时间...........................................................................................................1-21.1.5 设置欢迎信息...........................................................................................................1-21.1.6 为命令行指定快捷键................................................................................................1-21.1.7 配置用户级别和命令级别.........................................................................................1-41.1.8 显示系统的配置信息和运行信息..............................................................................1-51.1.9 显示系统运行的统计信息.........................................................................................1-61.2 命令行特性.........................................................................................................................1-71.2.1 命令行在线帮助.......................................................................................................1-71.2.2 命令行显示特性.......................................................................................................1-81.2.3 命令行历史命令.......................................................................................................1-81.2.4 命令行错误信息.......................................................................................................1-91.2.5 命令行编辑特性.......................................................................................................1-9第1章系统基本配置1.1 系统基本配置1.1.1 进入或退出系统视图当用户登录到设备后，即进入用户视图，此时屏幕显示的提示符是：<Quidway>。
链路聚合目录目录第1章链路聚合简介..............................................................................................................1-11.1 链路聚合简介.....................................................................................................................1-11.1.1 链路聚合的作用.......................................................................................................1-11.1.2 LACP协议简介........................................................................................................1-11.1.3 链路聚合对端口配置的要求.....................................................................................1-21.2 链路聚合的分类..................................................................................................................1-31.2.1 手工聚合..................................................................................................................1-31.2.2 静态LACP聚合.......................................................................................................1-41.2.3 动态LACP聚合.......................................................................................................1-51.3 链路聚合组的负载分担类型................................................................................................1-61.4 业务环回组简介..................................................................................................................1-71.5 聚合端口组简介..................................................................................................................1-8第2章链路聚合配置..............................................................................................................2-12.1 配置链路聚合.....................................................................................................................2-12.1.1 配置手工聚合组.......................................................................................................2-12.1.2 配置静态LACP聚合组............................................................................................2-22.1.3 配置动态LACP聚合组............................................................................................2-32.1.4 配置聚合组描述符....................................................................................................2-42.1.5 配置业务环回组.......................................................................................................2-42.1.6 进入聚合端口组视图................................................................................................2-52.2 链路聚合显示与维护..........................................................................................................2-52.3 链路聚合典型配置举例.......................................................................................................2-6第1章链路聚合简介1.1 链路聚合简介1.1.1 链路聚合的作用链路聚合是将多个物理以太网端口聚合在一起形成一个逻辑上的聚合组，使用链路聚合服务的上层实体把同一聚合组内的多条物理链路视为一条逻辑链路。
BPDU TUNNEL 目录目录第1章 BPDU TUNNEL配置...................................................................................................1-11.1 BPDU TUNNEL简介.........................................................................................................1-11.1.1 QinQ网络中存在的问题..........................................................................................1-11.1.2 BPDU TUNNEL的作用...........................................................................................1-11.2 配置BPDU TUNNEL.........................................................................................................1-21.2.1 配置准备..................................................................................................................1-21.2.2 配置BPDU TUNNEL...............................................................................................1-31.3 BPDU TUNNEL典型配置举例...........................................................................................1-4第1章 BPDU TUNNEL配置1.1 BPDU TUNNEL简介1.1.1 QinQ网络中存在的问题在QinQ网络中，由于运营商网络对客户透明，当客户和运营商网络之间的连接有冗余时必然导致环路问题。
IPv6-OSPFv3 目录目录第1章 OSPFv3配置..............................................................................................................1-11.1 简介....................................................................................................................................1-11.1.1 OSPFv3概述...........................................................................................................1-11.1.2 OSPFv3的协议报文................................................................................................1-11.1.3 OSPFv3的LSA类型...............................................................................................1-21.1.4 OSPFv3的定时器....................................................................................................1-31.1.5 VRP支持的OSPFv3特性.......................................................................................1-31.1.6 协议规范..................................................................................................................1-41.2 配置任务简介.....................................................................................................................1-41.3 配置OSPFv3基本功能......................................................................................................1-41.3.1 配置准备..................................................................................................................1-41.3.2 配置OSPFv3基本功能...........................................................................................1-51.4 配置OSPFv3的区域属性..................................................................................................1-51.4.1 配置准备..................................................................................................................1-61.4.2 配置OSPFv3的Stub区域......................................................................................1-61.4.3 配置OSPFv3的虚连接...........................................................................................1-61.5 配置OSPFv3的路由信息控制...........................................................................................1-71.5.1 配置准备..................................................................................................................1-71.5.2 配置OSPFv3的路由聚合........................................................................................1-71.5.3 配置OSPFv3对接收的路由进行过滤......................................................................1-81.5.4 配置OSPFv3接口的开销值....................................................................................1-81.5.5 配置OSPFv3最大等价路由条数.............................................................................1-91.5.6 配置OSPFv3引入外部路由....................................................................................1-91.6 调整和优化OSPFv3网络................................................................................................1-101.6.1 配置准备................................................................................................................1-101.6.2 配置OSPFv3定时器.............................................................................................1-101.6.3 配置接口的DR优先级...........................................................................................1-111.6.4 忽略DD报文中的MTU检查.................................................................................1-121.6.5 禁止接口收发OSPFv3报文..................................................................................1-121.7 OSPFv3显示和维护........................................................................................................1-131.8 OSPFv3配置举例............................................................................................................1-131.8.1 配置OSPFv3区域.................................................................................................1-131.8.2 配置OSPFv3的DR选择......................................................................................1-18第1章 OSPFv3配置说明：在以下路由协议的介绍中所指的路由器及路由器图标，代表了一般意义下的路由器以及运行了路由协议的以太网交换机。
信息中心目录目录第1章信息中心.....................................................................................................................1-11.1 信息中心简介.....................................................................................................................1-11.1.1 信息中心概述...........................................................................................................1-11.1.2 系统信息的格式.......................................................................................................1-11.2 信息中心的配置..................................................................................................................1-51.2.1 配置信息发送到控制台............................................................................................1-61.2.2 配置信息发送到监视终端.........................................................................................1-71.2.3 配置信息发送到日志主机.........................................................................................1-91.2.4 配置信息发送到告警缓冲区.....................................................................................1-91.2.5 配置信息发送到日志缓冲区...................................................................................1-101.2.6 配置信息发送到SNMP网络管理工作站................................................................1-111.2.7 配置信息保存到日志文件.......................................................................................1-121.2.8 配置同步信息输出功能..........................................................................................1-131.3 信息中心的显示和维护.....................................................................................................1-131.4 信息中心典型配置举例.....................................................................................................1-141.4.1 日志发送到Unix日志主机的配置举例...................................................................1-141.4.2 日志发送到Linux日志主机的配置举例.................................................................1-161.4.3 日志发送到控制台的配置举例...............................................................................1-18第1章信息中心1.1 信息中心简介1.1.1 信息中心概述信息中心是系统的信息枢纽，它能够对所有的系统信息进行分类、管理。
通过与debugging程序的结合，信息中心为网络管理员和开发人员监控网络运行情况和诊断网络故障提供了强有力的支持。
1.1.2 系统信息的格式系统信息的格式如下：% <priority>timestamp sysname module/level/digest:content对应的中文格式为：% <优先级>时间戳主机名模块名/信息级别/信息摘要:信息文本说明：以上格式中的尖括号（< >）、空格、斜杠（/）、冒号（:）是必须的，%是可选的。
输出到日志主机的日志格式的例子如下：% <188>Sep 28 15:33:46:235 2005 Quidway SHELL/5/LOGIN: Console login from con0下面对每一个字段做详细说明。
1. %在实际输出信息的例子中，有些信息是以%开始的，以%开始表示需要记日志。
2. 优先级优先级的计算按如下公式：facility*8+severity-1。
facility（工具名称）默认为local7，severity（信息级别）的取值范围为1～8，信息级别具体含义请参见表1-2。
优先级与时间戳之间没有任何字符。
优先级只有在信息发送到日志主机上时才有效。
3. 时间戳时间戳记录了系统信息产生的时间，方便用户察看和定位系统事件。
时间戳与主机名之间以一个空格隔开。
时间戳的格式为“Mmm dd hh:mm:ss yyyy”。
“Mmm”为英语月份的缩写，即为如下的值：Jan，Feb，Mar，Apr，May，Jun，Jul，Aug，Sep，Oct，Nov，Dec。
“dd”为日期，如果日期的值小于10，则必须写为“空格＋日期”，如“7”。
“hh:mm:ss”为本地时间，hh采用24小时制，从00到23；分钟和秒的值均从00到59。
“yyyy”为年份。
时间戳与主机名之间以一个空格隔开。
4. 主机名主机名是本机的系统名。
用户可使用sysname命令修改主机名。
主机名与模块名之间以一个空格隔开。
5. 模块名该字段表示产生信息的功能模块的名称。
部分模块的列表如下：表1-1模块名字段列表模块名说明8021X 802.1X模块ACL 访问控制列表（Access Control List，ACL）模块ADBM MAC地址管理模块ARP 地址解析协议（Address Resolution Protocol）模块BGP BGP（Border Gateway Protocol）模块CFM 配置文件管理（Configuration File Management）模块CMD 命令行模块default 所有模块的缺省设置DEV 设备管理模块DHCP 动态主机配置协议（Dynamic Host Configuration Protocol）模块DIAGCLI 诊断模块DNS 域名服务器模块DRVMPLS 多协议标记交换驱动模块DRVL2 二层驱动模块DRVL3 三层驱动模块DRVL3MC 三层组播模块MPLS 多协议标签交换（Multiprotol Label Switching）驱动模块DRVPOS POS驱动模块模块名说明DRVQACL QACL驱动模块DRVVPLS 虚拟专用局域网服务( Virtual Private LAN Service )驱动模块ETH 以太网模块FTPS FTP服务器模块HA 高可靠性（High Availability）模块HABP HABP(Huawei Authentication Bypass Protocol，华为鉴权旁路协议)模块HGMPS HGMPS(Huawei Group Management Protocol Service ) 模块HWCM 华为配置管理私有MIB模块（Huawei Configuration Management）IFNET 接口管理模块IGSP IGMP snooping模块IP 互联网协议（Internet Protocol）模块ISIS IS-IS（Intermediate System-to-Intermediate System intra-domain routing information exchange protocol）模块L2INF 接口管理模块L2V L2 VPN模块LACL 交换机访问控制列表（Lanswitch ACL）模块LDP LDP（Label Distribution Protocol）模块LINKAGG LINKAGG模块LQOS 交换机服务质量（Lanswitch QoS）模块LS 本地服务器（Local Server）模块LSPAGENT LSP（Label Switched Path） Agent模块LSPM 标签交换路径管理（Label Switch Path Management）模块MIX 双主控网管模块MMC MMC模块MODEM MODEM模块MPLSFW 多协议标记交换转发（Multi-protocol Label Switch Forward）模块 MPM 组播端口管理（Multicast Port Management）模块MSDP 组播源发现协议（Multicast Source Discovery Protocol）模块MSTP 多生成树协议（Multiple Spanning Tree Protocol）模块NAT 网络地址转换（Network Address Translation）模块NTP 网络时间协议（Network Time Protocol）模块OSPF 开放最短路由优先协议（Open Shortest Path First）模块模块名说明PHY 物理子层和物理层（Physical Sublayer & Physical Layer）模块POS_SNMP POS简单网络管理协议（Simple Network Management Protocol）模块PPP 点到点连接协议（Point to Point Protocol）模块PSSINIT PSSINIT模块RDS Radius模块RM 路由管理（Routing Management）RMON 远程监控（Remote monitor）模块RPR 弹性分环组（Resilent Packet Ring）模块RSA RSA加密系统（Revest，Shamir and Adleman）RTPRO 路由协议SHELL 用户界面SNMP 简单网络管理协议（Simple Network Management Protocol）SOCKET 套接字SSH 安全外壳（Secure Shell）模块SYSM 系统管理板（System Manage veneer）模块SYSMIB 系统管理MIB模块TAC 终端访问控制器（Terminal Access Controller）模块TELNET 远程登录Telnet模块USERLOG 用户呼叫登录（USER Calling Logging）模块VFS 虚拟文件系统模块VLAN VLAN（Virtual Local Area Network）模块VOS 虚拟操作系统（Virtual Operate System ）模块VRRP VRRP（Virtual Router Redundancy Protocol）模块VTY 虚拟类型终端（Virtual Type Terminal）模块模块名与信息级别之间以一个斜杠（／）隔开。
