锐捷交换机路由器配置教程

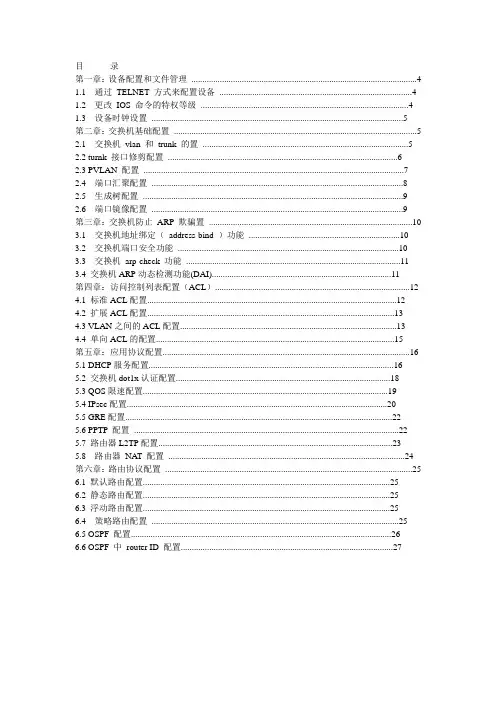

目录第一章：设备配置和文件管理 (4)1.1 通过TELNET 方式来配置设备 (4)1.2 更改IOS 命令的特权等级 (4)1.3 设备时钟设置 (5)第二章：交换机基础配置 (5)2.1 交换机vlan 和trunk 的置 (5)2.2 turnk 接口修剪配置 (6)2.3 PVLAN 配置 (7)2.4 端口汇聚配置 (8)2.5 生成树配置 (9)2.6 端口镜像配置 (9)第三章：交换机防止ARP 欺骗置 (10)3.1 交换机地址绑定（address-bind ）功能 (10)3.2 交换机端口安全功能 (10)3.3 交换机arp-check 功能 (11)3.4 交换机ARP动态检测功能(DAI) (11)第四章：访问控制列表配置（ACL） (12)4.1 标准ACL配置 (12)4.2 扩展ACL配置 (13)4.3 VLAN之间的ACL配置 (13)4.4 单向ACL的配置 (15)第五章：应用协议配置 (16)5.1 DHCP服务配置 (16)5.2 交换机dot1x认证配置 (18)5.3 QOS限速配置 (19)5.4 IPsec配置 (20)5.5 GRE配置 (22)5.6 PPTP 配置 (22)5.7 路由器L2TP配置 (23)5.8 路由器NAT 配置 (24)第六章：路由协议配置 (25)6.1 默认路由配置 (25)6.2 静态路由配置 (25)6.3 浮动路由配置 (25)6.4 策略路由配置 (25)6.5 OSPF 配置 (26)6.6 OSPF 中router ID 配置 (27)第一章：设备配置和文件管理1.1 通过TELNET 方式来配置设备提问：如何通过telnet 方式来配置设备？回答：步骤一：配置VLAN1 的IP 地址S5750>en ---- 进入特权模式S5750#conf ---- 进入全局配置模式S5750(config)#int vlan 1 ---- 进入vlan 1 接口S5750(config-if)#ip address 192.168.0.230 255.255.255.0---- 为vlan 1 接口上设置管理ipS5750(config-if)#exit ----退回到全局配置模式步骤二：配置telnet密码S5750(config)#line vty 0 4 ----进入telnet密码配置模式S5750(config-line)#login ---启用需输入密码才能telnet 成功S5750(config-line)#password rscstar ----将telnet密码设置为rscstarS5750(config-line)#exit ----回到全局配置模式S5750(config)#enable secret 0 rscstar----配置进入特权模式的密码为rscstar步骤三：开启SSH服务（可选操作）S5750(config)#enable service ssh-server ---开启ssh服务S5750(config)#ip ssh version 2 ----启用ssh version 2S5750(config)#exit ---- 回到特权模式S5750#wri ----保存配置1.2 更改IOS 命令的特权等级提问：如何只允许dixy这个用户使用与ARP相关的命令？回答：S5750(config)#username dixy password dixy ---- 设置dixy 用户名和密码S5750(config)#username dixy privilege 10 ----dixy 帐户的权限为10S5750(config)#privilege exec level 10 show arp---- 权限10 可以使用show arp 命令S5750(config)#privilege config all level 10 arp---- 权限10 可以使用所有arp 打头的命令S5750(config)#line vty 0 4 ---- 配置telnet 登陆用户S5750(config-line)#no passwordS5750(config-line)#login local注释：15 级密码为enable 特权密码，无法更改，0 级密码只能支持disable ，enable ，exit和help ， 1 级密码无法进行配置。

章节介绍：该章节主要介绍，针对固化交换模块路由器的基本上网配置，这些路由器型号包含RSR10-02E、RSR20-04E、RSR20-14E/F等这些设备的共同特点为设备都为路由接口，由于设备本身携带交换口，如有多台PC需要上网，则可直接将PC连接到交换口上，进行上网通过该章节，可以实现通过NAT上网以及内网服务器映射功能。

功能介绍：PAT：端口地址转换，又叫网络地址端口转换（NAPT），通过外网接口的IP地址+端口号来对应和区别各个数据流进行网络地址转换，以达到多内部主机通过外网接口的IP 地址来访问外部网络的目的。

通常用在只有一个公网地址时的场景。

地址池转换：公网地址池的IP地址+端口号来对应和区别各个数据流进行网络地址转换，以达到多内部主机通过少量公网IP地址来访问外部网络的目的。

通常用在有多个1个出口有多个公网ip地址的情况静态NAT：把内部主机的ip地址一对一的映射成公网ip地址，或者内部主机的ip地址+端口一对一的映射成公网ip地址+端口。

通常用在需要将内部主机映射成公网地址，或者内部服务器的某个端口映射成公网地址的某个端口，达到通过访问公网地址或者公网地址+端口号来访问内部服务器的目的。

应用场景企业通过租用运营商的专线上网，分别介绍以下三个场景的应用，实现相应的功能。

场景一：当只有一个公网IP地址的时候，需要把内网用户的地址全部转换成外网接口的IP地址，使内网用户能够访问外网。

场景二：当有一个公网IP地址段的时候，需要把内网用户的地址全部转换成公网地址段的IP地址，使内网能够访问外网。

场景三：将内网服务器映射到某一公网IP，使外网用户能够通过访问该公网IP来访问内网服务器的资源。

一、组网需求RSR路由器做因特网出口，内部PC和服务器网关均在路由器上，通过路由器访问外网，同时内网有一台服务器，需将服务器地址（端口）映射到公网地址（端口），为外界提供服务。

注，内网pc属于vlan10网段，内网服务器属于vlan20网段。

锐捷交换机路由器配置教程配置锐捷交换机路由器教程本文档将详细介绍如何配置锐捷交换机路由器。

在开始配置之前，请确保已经正确连接硬件设备，例如交换机、路由器、电脑等。

⒈设备连接与基础设置⑴硬件连接在开始配置之前，请确保正确连接各个设备，并确认网络线缆接口连接正常。

⑵基础设置在初始设置之前，请确保你已经获取了以下信息：主机IP地质、子网掩码、默认网关和DNS服务器地质。

在进一步配置之前，你还需要了解设备的管理接口和登录方法。

⒉登录设备⑴使用Web界面登录通过你的Web浏览器访问设备的管理界面，输入正确的IP地质和端口号，并输入管理员账号和密码以登录设备。

⑵使用命令行界面登录在命令行界面中，通过串口或SSH连接到设备，并输入正确的管理员账号和密码以登录设备。

⒊设备基本配置⑴设备命名给设备起一个有意义的名称，以便于识别和管理。

⑵设置设备时钟配置设备的系统时间和时区设置，确保时间同步和准确性。

⑶设备安全设置配置设备的管理员账号和密码，并设置合适的权限和访问控制策略。

⑷设备网络设置配置设备的IP地质、子网掩码、默认网关和DNS服务器地质等网络参数。

⑸设备SNMP设置配置设备的SNMP参数，以实现网络管理和监控。

⒋VLAN配置⑴ VLAN基本概念了解VLAN的基本概念和原理，以及VLAN的分类和使用场景。

⑵ VLAN创建与配置创建VLAN并配置其相关参数，如VLAN ID、VLAN名称、端口成员关系等。

⑶ VLAN间互联配置不同VLAN之间的互联，以实现跨VLAN通信。

⒌静态路由配置⑴静态路由基本概念了解静态路由的基本概念和原理，以及静态路由的使用场景和优缺点。

⑵配置静态路由根据网络拓扑和路由需求，配置静态路由表以实现网络的转发和路由。

⒍动态路由配置⑴动态路由协议了解动态路由协议的基本概念和原理，以及常见的动态路由协议类型。

⑵配置动态路由协议根据网络需求选择合适的动态路由协议，并配置相关参数以实现路由的动态学习和适应性。

锐捷路由器配置流程1. 硬件准备1. 将锐捷路由器连接到电源，并确保其正常开机。

2. 使用网线将计算机与路由器的LAN口相连。

2. 登录管理界面1. 打开浏览器，输入默认IP地址（一般为192.168.x.x）进入登录页面。

2. 输入默认用户名和密码进行登录。

如果没有修改过，默认用户名是admin，密码为空或者也是admin。

3 . 配置基本网络设置a) WAN设置：- 进入WAN设置页面，在其中选择接入方式（如ADSL、静态IP等），并填写相关参数。

- 如果需要使用PPPoE拨号上网，则需提供运营商分配的账号和密码信息。

b) LAN设置：- 在LAN设置页面中可以更改局域网的IP地址及子网掩码等信息。

根据实际情况进行调整，并保存配置。

4 . WLAN无线网络配置a) 进入WLAN无线网络配置界面，i ) 开启Wi-Fi功能；ii ) 设置SSID名称以标识该无线网络；iii ) 根据安全性要求选择加密类型并设定对应的加密算法及秘钥；5 . DHCP服务器配置a).在DHCP服务器菜单下, 可以指定起始/结束 IP 地址范围来动态分配给局域网内的设备，并设置租约时间。

6 . 高级功能配置a) 路由器端口映射：用于将外部网络请求转发到特定的主机或服务。

b) DMZ 主机：允许指定一个 IP 地址，使其处于公共互联网和本地 LAN 之间。

c）虚拟服务器: 允许在路由器上创建虚拟IP地址并将流量转发至该地址对应的计算机/服务器等。

7. 安全性设置a). 修改默认登录密码；b). 启用防火墙及其他安全策略来保护网络安全；8. 系统管理- 在系统管理菜单下可以进行一些常规操作, 如重启、恢复出厂设置以及升级固件等。

附件：1. 锐捷路由器用户手册.pdf（包含详细说明和操作步骤）法律名词及注释：- WAN (Wide Area Network): 广域网，是连接不同地理位置上广泛分布且相距较远的计算机与站点所构成的通信组合体系结构.- LAN (Local Area Network): 局域网，是位於某个区块范围内两台以上电脑互连而形成数据传输路径的集群.。

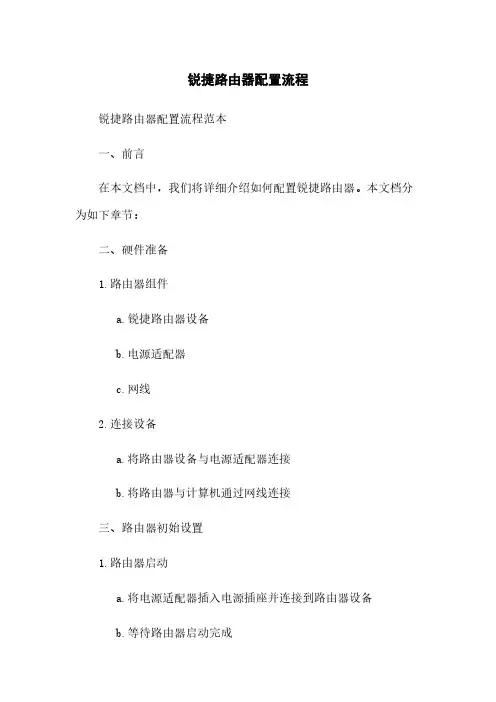

锐捷路由器配置流程锐捷路由器配置流程范本一、前言在本文档中，我们将详细介绍如何配置锐捷路由器。

本文档分为如下章节：二、硬件准备1.路由器组件a.锐捷路由器设备b.电源适配器c.网线2.连接设备a.将路由器设备与电源适配器连接b.将路由器与计算机通过网线连接三、路由器初始设置1.路由器启动a.将电源适配器插入电源插座并连接到路由器设备b.等待路由器启动完成2.连接到路由器管理界面a.打开计算机上的浏览器b.在浏览器地质栏输入默认的路由器管理IP地质c.输入默认的用户名和密码登录到路由器管理界面3.修改管理员密码a.在路由器管理界面中找到密码修改选项b.输入当前密码和新密码并确认修改四、基本网络配置1.WAN口设置a.在路由器管理界面中找到WAN设置选项b.根据网络提供商提供的信息配置WAN接口c.保存并应用修改N口设置a.在路由器管理界面中找到LAN设置选项b.配置LAN接口的IP地质和子网掩码c.保存并应用修改五、无线网络设置1.创建无线网络a.在路由器管理界面中找到无线网络设置选项b.创建一个新的无线网络，在设置中指定网络名称（SSID）和密码c.保存并应用修改2.配置无线加密方式a.在路由器管理界面中找到无线安全设置选项b.选择合适的无线加密方式，如WPA2-PSKc.输入密码并保存设置六、路由器高级配置1.端口映射设置a.在路由器管理界面中找到端口映射设置选项b.添加需要映射的端口及对应的内网IP地质c.保存并应用修改2.网络地质转换（NAT）设置a.在路由器管理界面中找到NAT设置选项b.配置端口转发规则以实现内部网络与外部网络的通信c.保存并应用修改七、文档附件1、本文档附带的附件为路由器配置示例截图和配置文件。

八、法律名词及注释1、锐捷：指中国的一家网络设备制造商，主要提供网络安全解决方案。

2、IP地质：Internet Protocol的缩写，用于标识互联网上的设备。

3、SSID：Service Set Identifier的缩写，是无线网络名称的标识符。

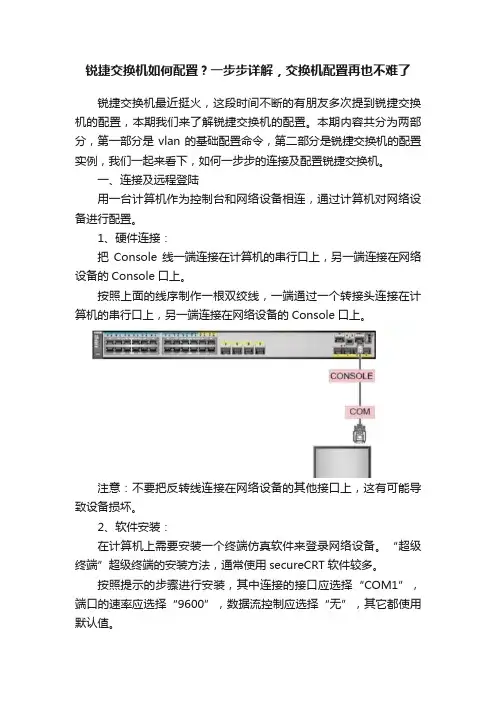

锐捷交换机如何配置？一步步详解，交换机配置再也不难了锐捷交换机最近挺火，这段时间不断的有朋友多次提到锐捷交换机的配置，本期我们来了解锐捷交换机的配置。

本期内容共分为两部分，第一部分是vlan的基础配置命令，第二部分是锐捷交换机的配置实例，我们一起来看下，如何一步步的连接及配置锐捷交换机。

一、连接及远程登陆用一台计算机作为控制台和网络设备相连，通过计算机对网络设备进行配置。

1、硬件连接：把Console线一端连接在计算机的串行口上，另一端连接在网络设备的Console口上。

按照上面的线序制作一根双绞线，一端通过一个转接头连接在计算机的串行口上，另一端连接在网络设备的Console口上。

注意：不要把反转线连接在网络设备的其他接口上，这有可能导致设备损坏。

2、软件安装：在计算机上需要安装一个终端仿真软件来登录网络设备。

“超级终端”超级终端的安装方法，通常使用secureCRT软件较多。

按照提示的步骤进行安装，其中连接的接口应选择“COM1”，端口的速率应选择“9600”，数据流控制应选择“无”，其它都使用默认值。

登录后，就可以对网络设备进行配置了。

二、基础命令配置连接上交换机后，肯定是需要进行命令配置，我们来看下基础命令配置。

1、准备命令>Enable //进入特权模式#Exit //返回上一级操作模式#End //返回到特权模式#copy running-config startup-config //保存配置文件#del flash:config.text //删除配置文件(交换机及1700系列路由器)#erase startup-config //删除配置文件(2500系列路由器)#del flash:vlan.dat //删除Vlan配置信息（交换机）#Configure terminal //进入全局配置模式(config)# hostname switchA //配置设备名称为switchA(config)#banner motd & //配置每日提示信息 &为终止符(config)#enable secret level 1 0 star //配置远程登陆密码为star (config)#enable secret level 15 0 star //配置特权密码为star Level 1为普通用户级别，可选为1~15，15为最高权限级别；0表示密码不加密(config)#enable services web-server //开启交换机WEB管理功能Services 可选以下：web-server(WEB管理)、telnet-server(远程登陆)等2、查看信息#show running-config //查看当前生效的配置信息#show interface fastethernet 0/3 //查看F0/3端口信息#show interface serial 1/2 //查看S1/2端口信息#show interface //查看所有端口信息#show ip interface brief //以简洁方式汇总查看所有端口信息#show ip interface //查看所有端口信息#show version //查看版本信息#show mac-address-table //查看交换机当前MAC地址表信息#show running-config //查看当前生效的配置信息#show vlan //查看所有VLAN信息#show vlan id 10 //查看某一VLAN (如VLAN10)的信息#show interface fastethernet 0/1 //查看某一端口模式(如F 0/1) #show aggregateport 1 summary //查看聚合端口AG1的信息#show spanning-tree //查看生成树配置信息#show spanning-tree interface fastethernet 0/1 //查看该端口的生成树状态#show port-security //查看交换机的端口安全配置信息#show port-security address //查看地址安全绑定配置信息#show ip access-lists listname //查看名为listname的列表的配置信息3、端口的基本配置(config)#Interface fastethernet 0/3 //进入F0/3的端口配置模式(config)#interface range fa 0/1-2,0/5,0/7-9 //进入F0/1、F0/2、F0/5、F0/7、F0/8、F0/9的端口配置模式(config-if)#speed 10 //配置端口速率为10M,可选10,100,auto (config-if)#duplex full //配置端口为全双工模式,可选full(全双工),half(半双式),auto(自适应)(config-if)#no shutdown //开启该端口(config-if)#switchport access vlan 10 //将该端口划入VLAN10中,用于VLAN(config-if)#switchport mode trunk //将该端口设为trunk模式,可选模式为access , trunk(config-if)#port-group 1 //将该端口划入聚合端口AG1中,用于聚合端口4、聚合端口的创建(config)# interface aggregateport 1 //创建聚合接口AG1(config-if)# switchport mode trunk //配置并保证AG1为 trunk 模式(config)#int f0/23-24(config-if-range)#port-group 1 //将端口（端口组）划入聚合端口AG1中5、生成树配置多生成树协议:switch(config)#spanning-tree //开启生成树协议switch(config)#spanning-tree mst configuration //建立多生成树协议switch(config-mst)#name ruijie //命名为ruijieswitch(config-mst)#revision 1 //设定校订本为1switch(config-mst)#instance 0 vlan 10,20 //建立实例0switch(config-mst)#instance 1 vlan 30,40 //建立实例1switch(config)#spanning-tree mst 0 priority 4096 //设置优先级为4096switch(config)#spanning-tree mst 1 priority 8192 //设置优先级为8192switch(config)#interface vlan 10switch(config-if)#vrrp 1 ip 192.168.10.1 //此为vlan 10的IP地址switch(config)#interface vlan 20switch(config-if)#vrrp 1 ip 192.168.20.1 //此为vlan 20的IP地址switch(config)#interface vlan 30switch(config-if)#vrrp 2 ip 192.168.30.1 //此为vlan 30的IP地址(另一三层交换机)switch(config)#interface vlan 40switch(config-if)#vrrp 2 ip 192.168.40.1 //此为vlan 40的IP地址(另一三层交换机)6、VLAN的基本配置(config)#vlan 10 //创建VLAN10(config-vlan)#name vlanname // 命名VLAN为vlanname(config-if)#switchport access vlan 10 //将该端口划入VLAN10中某端口的接口配置模式下进行(config)#interface vlan 10 //进入VLAN 10的虚拟端口配置模式(config-if)# ip address 192.168.1.1 255.255.255.0 //为VLAN10的虚拟端口配置IP及掩码，二层交换机只能配置一个IP，此IP是作为管理IP使用，例如，使用T elnet的方式登录的IP地址(config-if)# no shutdown //启用该端口7、端口安全(config)# interface fastethernet 0/1 //进入一个端口(config-if)# switchport port-security //开启该端口的安全功能a、配置最大连接数限制(config-if)# switchport port-secruity maxmum 1 //配置端口的最大连接数为1，最大连接数为128(config-if)# switchport port-secruity violation shutdown//配置安全违例的处理方式为shutdown，可选为protect (当安全地址数满后，将未知名地址丢弃)、restrict(当违例时，发送一个Trap通知)、shutdown(当违例时将端口关闭，并发送Trap通知，可在全局模式下用errdisable recovery来恢复)b、IP和MAC地址绑定(config-if)#switchport port-security mac-address xxxx.xxxx.xxxx ip-address 172.16.1.1//接口配置模式下配置MAC地址xxxx.xxxx.xxxx和IP172.16.1.1进行绑定(MAC地址注意用小写)8、三层路由功能(针对三层交换机)(config)# ip routing //开启三层交换机的路由功能(config)# interface fastethernet 0/1(config-if)# no switchport //开启端口的三层路由功能(这样就可以为某一端口配置IP)(config-if)# ip address 192.168.1.1 255.255.255.0(config-if)# no shutdown9、三层交换机路由协议(config)# ip route 172.16.1.0 255.255.255.0 172.16.2.1 //配置静态路由注:172.16.1.0 255.255.255.0 //为目标网络的网络号及子网掩码172.16.2.1 为下一跳的地址，也可用接口表示,如ip route 172.16.1.0 255.255.255.0 serial 1/2(172.16.2.0所接的端口) (config)# router rip //开启RIP协议进程(config-router)# network 172.16.1.0 //申明本设备的直连网段信息(config-router)# version 2 //开启RIP V2，可选为version 1(RIPV1)、version 2(RIPV2)(config-router)# no auto-summary //关闭路由信息的自动汇总功能(只有在RIPV2支持)(config)# router ospf //开启OSPF路由协议进程（针对1762，无需使用进程ID）(config)# router ospf 1 //开启OSPF路由协议进程（针对2501，需要加OSPF进程ID）(config-router)# network 192.168.1.0 0.0.0.255 area 0//申明直连网段信息，并分配区域号(area0为骨干区域)三、锐捷交换机实现同vlan不同交换机的通信我们知道，同一个vlan在同一个交换机中，是完全可以通信的，那么对于同一个vlan在不同的交换机上，如果不做配置，是无法通信的，我们来看下实例。

锐捷交换机及路由器基本配置锐捷交换机及路由器基本配置交换机和路由器是构建计算机网络的重要设备，锐捷交换机和路由器是目前市场上常用的网络设备之一。

本文档将详细介绍锐捷交换机和路由器的基本配置步骤。

一、硬件连接1.将交换机或路由器与电源连接，并确保设备处于正常工作状态。

2.使用网线将交换机或路由器的LAN口与计算机或其他网络设备连接。

二、登录设备1.打开计算机的网络设置页面。

2.在浏览器中输入设备的管理IP地质，并按回车键。

3.输入设备的默认用户名和密码进行登录。

三、基本配置1.设定设备的基本信息a) 修改设备名称：根据需求修改设备的名称。

b) 设定管理IP地质：如果需要修改管理IP地质，可以在网络设置中进行修改。

2.设置设备的时间和日期a) 设置时区和时间格式：根据所在地区设置对应的时区和时间格式。

b) 同步时间服务器：选择能够提供时间同步服务的服务器，并进行同步。

3.配置系统登录认证a) 修改管理账号和密码：设置设备的管理员账号和密码，确保设备的安全性。

b) 配置远程登录：如果需要通过远程方式登录设备，可以设置远程登录相关配置。

4.网络接口配置a) 配置接口IP地质：根据局域网的需求，为设备的接口分配合适的IP地质。

b) 设置接口上行速率：根据实际的网络接入速率，设置接口的上行速率。

5.VLAN配置a) 创建VLAN：根据网络的需求，创建对应的VLAN，并为其分配合适的IP地质。

b) 配置端口：根据需要，将接口划分到特定的VLAN中。

6.路由配置a) 配置静态路由：根据网络的拓扑结构，配置静态路由，实现不同子网之间的通信。

b) 开启动态路由协议：如果需要支持动态路由，可以配置相应的路由协议，如OSPF或BGP。

7.安全配置a) 配置防火墙策略：根据网络的安全要求，设置防火墙策略，限制不安全的流量。

b) 启用端口安全功能：可以通过配置端口安全来限制接口上的设备数量。

8.保存配置与重启设备a) 保存配置：在完成基本配置后，及时保存配置，以防止配置丢失。

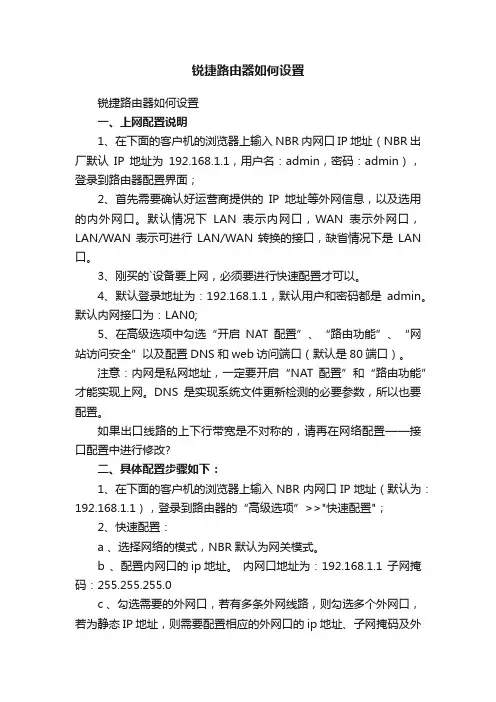

锐捷路由器如何设置锐捷路由器如何设置一、上网配置说明1、在下面的客户机的浏览器上输入NBR内网口IP地址（NBR出厂默认IP地址为192.168.1.1，用户名：admin，密码：admin），登录到路由器配置界面；2、首先需要确认好运营商提供的IP地址等外网信息，以及选用的内外网口。

默认情况下LAN表示内网口，WAN表示外网口，LAN/WAN表示可进行LAN/WAN转换的接口，缺省情况下是LAN 口。

3、刚买的`设备要上网，必须要进行快速配置才可以。

4、默认登录地址为：192.168.1.1，默认用户和密码都是admin。

默认内网接口为：LAN0;5、在高级选项中勾选“开启NAT配置”、“路由功能”、“网站访问安全”以及配置DNS和web访问端口（默认是80端口）。

注意：内网是私网地址，一定要开启“NAT配置”和“路由功能”才能实现上网。

DNS是实现系统文件更新检测的必要参数，所以也要配置。

如果出口线路的上下行带宽是不对称的，请再在网络配置——接口配置中进行修改?二、具体配置步骤如下：1、在下面的客户机的浏览器上输入NBR内网口IP地址（默认为：192.168.1.1），登录到路由器的“高级选项”>>"快速配置"；2、快速配置：a 、选择网络的模式，NBR默认为网关模式。

b 、配置内网口的ip地址。

内网口地址为：192.168.1.1 子网掩码：255.255.255.0c 、勾选需要的外网口，若有多条外网线路，则勾选多个外网口，若为静态IP地址，则需要配置相应的外网口的ip地址、子网掩码及外网网关地址或选择；若为拨号线路，则选择“PPPOE（ADSL）”类型，输入运营商分配的账号和密码；需要注意的是：以NBR1300G为例，面板上标识为LAN0的物理接口对应web配置页面上的Gi0/0，而WAN1对应web配置页面上的Gi0/3，LAN1和LAN2转换为WAN口后对应于Gi0/1和Gi0/2。

锐捷交换机路由器配置教程锐捷交换机路由器配置教程本文档旨在详细介绍锐捷交换机路由器的配置方法与步骤，以帮助读者顺利完成路由器的设置与管理。

以下是本文的具体章节内容：⒈硬件准备⑴选购适合的锐捷交换机路由器设备⑵准备所需的网线、电源适配器等配件⒉连接设置⑴将电源适配器连接至路由器，并接通电源⑵使用网线将电脑与路由器的管理端口连接⑶打开电脑中的浏览器，输入默认的路由器管理IP地址进行登录⒊初始配置⑴登录路由器管理界面，输入默认的用户名和密码⑵设置管理员密码⑶配置时间与日期⑷进行系统升级⒋基本网络配置⑴配置路由器的IP地址和子网掩码⑵配置路由器的默认网关⑶配置路由器的DNS服务器⑷设置DHCP服务⒌ VLAN配置⑴创建VLAN⑵配置端口的VLAN成员关系⑶配置VLAN间的互通⑷配置VLAN绑定⒍路由配置⑴配置静态路由⑵配置动态路由协议⒎安全配置⑴设置访问控制列表（ACL）⑵配置端口安全⑶设置SNMP管理权限⑷配置SSH远程登录⒏ QoS配置⑴配置端口的带宽限制⑵配置流量分类⑶配置流量策略附件：⒈示例配置文件⒉锐捷交换机路由器操作手册法律名词及注释：⒈ IP地址：Internet Protocol Address的缩写，用于标识网络设备的唯一地址。

⒉子网掩码：用于将IP地址划分为网络部分和主机部分，用来识别所在网络的大小。

⒊默认网关：在一个网络中，用于连接到另一个网络的设备的IP地址。

⒋ DNS服务器：Domn Name System的缩写，用于将域名解析为对应的IP地址。

⒌ DHCP服务：Dynamic Host Configuration Protocol的缩写，用于自动分配IP地址等网络参数。

⒍ VLAN：Virtual Local Area Network的缩写，用于将局域网划分为虚拟的逻辑网络。

⒎静态路由：手动配置的路由表项，用于指定数据包传输的路径。

⒏动态路由协议：网络设备之间自动交换路由信息的协议，用于动态更新路由表。

锐捷路由器配置流程锐捷路由器配置流程一、准备工作⒈确保已经购买了合适的锐捷路由器设备。

⒉确定所需的网络拓扑结构。

⒊获取所需的网络参数，如IP地质、子网掩码、网关地质等。

⒋确定所需的服务配置，如DHCP、VPN等。

⒌确定管理员用户名和密码。

二、物理连接⒈将路由器设备与网络设备（如交换机）进行物理连接，确保连接正常。

⒉检查电源连接是否稳定，并开启设备电源。

三、登录路由器管理界面⒈打开浏览器，输入路由器的默认管理地质（通常为19⑴6⒏⑴）。

⒉输入管理员用户名和密码，登录。

四、初始化设置⒈进入路由器管理界面后，首先进行初始化设置。

⒉设置设备的主机名，用于标识设备。

⒊设置设备的时区和时间，确保时间同步。

⒋配置设备的管理员邮箱，用于接收设备的警报和通知。

五、网络配置⒈设置WAN口（广域网口）的连接类型，根据网络供应商提供的信息选择PPPoE、静态IP或动态IP。

⒉根据网络提供商的要求，正确配置WAN口的参数，如IP地质、子网掩码、网关地质等。

⒊根据网络需求，配置LAN口（局域网口）的参数，如IP地质、子网掩码等。

六、服务配置⒈配置DHCP服务，指定局域网上的IP分配范围、网关地质等。

⒉配置NAT服务，将内网IP地质和端口映射到外网。

⒊配置端口转发，允许外部访问特定的内部服务器或服务。

⒋配置VPN服务，提供远程访问和安全连接功能。

⒌其他服务根据需要进行相应的配置。

附件：本文档无附件。

法律名词及注释：⒈管理员用户名和密码：用于登录管理界面，具有最高的操作权限。

⒉IP地质：互联网协议地质，用于在网络中标识设备的唯一标识符。

⒊子网掩码：用于划分网络中的子网，配合IP地质确定网络范围。

⒋网关地质：网络设备与其他网络的连接点，用于数据的传输。

⒌DHCP：动态主机配置协议，用于自动分配和管理IP地质。

⒍NAT：网络地质转换，将内网IP地质转换为合法的公网IP地质。

⒎端口转发：将路由器接收到的数据转发到内网特定的服务器或服务。

锐捷交换机路由器配置教程本文档为锐捷交换机路由器配置教程，旨在帮助用户了解和掌握锐捷交换机路由器的配置方法和步骤。

第一章锐捷交换机路由器的基本介绍1.1 锐捷交换机路由器的作用和功能在本节中，我们将介绍锐捷交换机路由器的作用和功能，以及它在网络中的重要性。

1.2 锐捷交换机路由器的硬件组成在本节中，我们将详细介绍锐捷交换机路由器的硬件组成，包括各种接口和端口的功能和用途。

1.3 锐捷交换机路由器的软件组成在本节中，我们将详细介绍锐捷交换机路由器的软件组成，包括操作系统和相关的配置工具。

第二章锐捷交换机路由器的配置准备2.1 连接设备和相关线缆在本节中，我们将介绍如何正确连接锐捷交换机路由器和其他设备，并选择适当的线缆和接口。

2.2 登录和初始化锐捷交换机路由器在本节中，我们将介绍如何登录和初始化锐捷交换机路由器，为后续的配置做好准备。

第三章锐捷交换机路由器的基本配置3.1 配置基本网络参数在本节中，我们将介绍如何配置锐捷交换机路由器的基本网络参数，包括IP地址、子网掩码等。

3.2 配置VLAN和端口设置在本节中，我们将介绍如何配置锐捷交换机路由器的VLAN和端口设置，实现网络的分段和隔离。

第四章锐捷交换机路由器的路由配置4.1 配置静态路由在本节中，我们将介绍如何配置锐捷交换机路由器的静态路由，实现不同网络之间的通信。

4.2 配置动态路由在本节中，我们将介绍如何配置锐捷交换机路由器的动态路由协议，实现更灵活的路由选择。

附件本文档涉及的附件包括配置示例和命令参考等内容，以帮助读者更好地理解和实践所学内容。

法律名词及注释1： IP地址：Internet Protocol Address，互联网协议地址。

它是计算机在网络中的唯一标识符。

2：子网掩码：Subnet Mask，用于标识IP地址中网络部分和主机部分的分界线。

3： VLAN：Virtual LAN，虚拟局域网。

它是一种将逻辑上的不同物理局域网划分到同一个交换机上的技术。

锐捷S3550配置手册第一部分：交换机概述一：交换机的几种配置方法控制台远程登录通过一台连接在网络中的计算机，用Telnet命令登录网络设备进行配置。

其它配置方法除了控制台和远程登录之外，还有其它一些配置方法配置网络设备。

二：命令行(CLI)操作命令模式交换机和路由器的命令是按模式分组的，每种模式中定义了一组命令集，所以想要使用某命令模式的切换交换机和路由器的模式大体可分为四层：用户模式→特权模式→全局配置模式→其它配置CLI命令的编辑技巧CLI（命令行）有以下特点。

常见CLI错误提示% Ambiguous command: "show c"使用no 和default 选项很多命令都有no 选项和default 选项。

三：交换机的初始化配置交换机的初始化配置setup命令四：配置文件的保存、查看与备份查看配置文件模式：特权配置模式。

保存配置文件就是把running-config 保存为startup-config。

删除配置文件删除配置文件就是把NVRAM中的startup-config 删除。

通常我们把配置文件备份到TFTP服务器上，在需要时可以再从TFTP服务器上把配置文五：文件系统文件系统概述交换机和路由器用一个并行Flash作为辅助存储器存储文件，Flash是一个可读可写的存文件操作所有文件操作都是在特权模式下进行。

目录操作Flash中的文件可以使用树形的目录结构，文件可以存放在不同的子目录中，也可以在目六：系统文件的备份与升级搭建环境在备份和升级时需要搭建通信环境，让设备和计算机间可以传输文件。

有三个方案：用TFTP传输文件准备工作：用Xmodem传输文件准备工作：ROM监控模式进入ROM监控模式有两种方法：七：密码丢失的解决方法第二部分：交换机的基本配置一：配置主机名主机名用于标识交换机和路由器，通常它会作为提示符的一部分显示在命令提示符的前二：配置口令配置控制台口令控制台口令是通过控制台登录交换机或路由器时设置的口令。

交换机和路由器的配置案例（来自锐捷工程师的回答）一、交换机部分1、RG-S3760-24 QOS 如何配置？步骤一：定义希望限速的主机范围S3760>enS3760#confS3760(config)#access-list 101 permit ip host 192.168.1.101 any ----定义要限速的IPS3760(config)#access-list 102 permit ip host 192.168.1.102 any ----定义要限速的IP步骤二：创建规则类，应用之前定义的主机范围S3760(config)#class-map xiansu101 ----创建class-map，名字为xiansu101 S3760(config-cmap)#match access-group 101 ----匹配IP地址S3760(config-cmap)#exitS3760(config)#class-map xiansu102 ----创建class-map，名字为xiansu102 S3760(config-cmap)#match access-group 102 ----匹配IP地址S3760(config-cmap)#exit步骤三：创建策略类：应用之前定义的规则，配置限速大小S3760(config)#policy-map xiansu ----创建policy-map，名字为xiansuS3760(config-pmap)#class xiansu101 ----符合class xiansu101S3760(config-pmap-c)#police 8000 512 exceed-action drop ----限速值为8000Kbit（1MB）S3760(config-pmap)#class xiansu102 ----符合class xiansu102S3760(config-pmap-c)#police 4000 512 exceed-action drop ----限速值为4000KbitS3760(config-pmap-c)#end步骤四：进入接口，应用之前定义的策略S3760#confS3760(config)#int fa 0/10 ----进入接口S3760(config-if)#service-policy input xiansu ----将该限速策略应用在这个接口上注释：1. 通过QOS 限制上行流量2. 推荐在S2924G，S3250和S3760上应用该功能2、RG-S2652G-E如何配置某台电脑不能上网，我的意思就是如何在交换机上面添加命令，设置某个网卡地址不能通过此交换机上网而不影响其他机器！范例：受限的ip：192.168.1.2步骤一：定义ACLS2652G#conft----进入全局配置模式S2652G(config)#ip access-list ex test ----定义扩展的ACLS2652G(config-std-nacl)#permit ip host 192.168.1.2 192.168.1.0 255.255.255.0----只允许访问内网S2652G(config-std-nacl)#deny ip any any ----拒绝访问其他任何资源S2652G(config-std-nacl)#exit ----退出标准ACL配置模式步骤二：将ACL应用到接口上S2652G(config)#interface fastEthernet 0/1 ----进入所需应用的端口S2652G(config-if)#ip access-group test in ----将标准ACL应用到端口in 方向3、如何对用户ip+mac+接口进行三元素绑定？S5750#confS5750(config)# int g0/23----进入第23接口，准备在该接口绑定用户的MAC和ip地址S5750(config-if)# switchport port-security mac-address 0016.d390.6cc5 ip-address 192.168.0.101----在23端口下绑定ip地址是192.168.0.101 MAC地址是0016.d390.6cc5的主机，确保该主机可以正常使用网络，如果该主机修改ip或者MAC地址则无法使用网络，可以添加多条来实现对接入主机的控制S5750(config-if)# switchport port-security ----开启端口安全功能S5750(config)#end----退会特权模式S5750#wr----保存配置注释：可以通过在接口下设置最大的安全地址个数从而来控制控制该接口下可使用的主机数，安全地址的个数跟交换机的硬件资源有关4、如果我想在交换机s2328的0/3这个端口中只允许"192.168.1.11至192.168.1.19"这几个IP地址通过，请问配置时如何实现？我需要具体的方式s2328G#confs2328G(config)#ip access-list ex testS2328G(config-ext-nacl)#permit ip host 192.168.1.11 anyS2328G(config-ext-nacl)#permit ip host 192.168.1.12 anyS2328G(config-ext-nacl)#permit ip host 192.168.1.13 anyS2328G(config-ext-nacl)#permit ip host 192.168.1.14 anyS2328G(config-ext-nacl)#permit ip host 192.168.1.15 anyS2328G(config-ext-nacl)#permit ip host 192.168.1.16 anyS2328G(config-ext-nacl)#permit ip host 192.168.1.17 anyS2328G(config-ext-nacl)#permit ip host 192.168.1.18 anyS2328G(config-ext-nacl)#permit ip host 192.168.1.19 anyS2328G(config-ext-nacl)#deny ip any anyS2328G(config-ext-nacl)#exits2328G(config)#int f 0/3s2328G(config)#ip access-group test in5、现在我在3760做了VLAN2，VLAN2的IP是10.121.63.254，255.255.255.0，然后我在防火墙里做了过滤，只允许10.121.63.250这个IP可以上网，其他的上不了。

锐捷S3550配置手册第一部分：交换机概述一：交换机的几种配置方法控制台用一台计算机作为控制台和网络设备相连，通过计算机对网络设备进行配置。

远程登录通过一台连接在网络中的计算机，用Telnet命令登录网络设备进行配置。

其它配置方法除了控制台和远程登录之外，还有其它一些配置方法配置网络设备。

二：命令行(CLI)操作命令模式交换机和路由器的命令是按模式分组的，每种模式中定义了一组命令集，所以想要命令模式的切换交换机和路由器的模式大体可分为四层：用户模式→特权模式→全局配置模式→其CLI命令的编辑技巧CLI（命令行）有以下特点。

常见CLI错误提示% Ambiguous command: "show c"使用no 和default 选项很多命令都有no 选项和default 选项。

三：交换机的初始化配置交换机的初始化配置setup命令四：配置文件的保存、查看与备份查看配置文件模式：特权配置模式。

保存配置文件保存配置文件就是把running-config 保存为startup-config。

删除配置文件删除配置文件就是把NVRAM中的startup-config 删除。

备份配置文件通常我们把配置文件备份到TFTP服务器上，在需要时可以再从TFTP服务器上把五：文件系统文件系统概述交换机和路由器用一个并行Flash作为辅助存储器存储文件，Flash是一个可读可文件操作所有文件操作都是在特权模式下进行。

目录操作Flash中的文件可以使用树形的目录结构，文件可以存放在不同的子目录中，也可六：系统文件的备份与升级搭建环境在备份和升级时需要搭建通信环境，让设备和计算机间可以传输文件。

有三个方案：用TFTP传输文件准备工作：用Xmodem传输文件准备工作：ROM监控模式进入ROM监控模式有两种方法：七：密码丢失的解决方法第二部分：交换机的基本配置一：配置主机名主机名用于标识交换机和路由器，通常它会作为提示符的一部分显示在命令提示符二：配置口令配置控制台口令控制台口令是通过控制台登录交换机或路由器时设置的口令。

锐捷路由器配置手册一、引言锐捷路由器是一种网络设备，用于连接多个计算机或网络，并实现数据的传输和路由功能。

本文将详细介绍如何配置锐捷路由器，以达到最佳的网络连接和安全性。

二、路由器连接及配置准备1. 确保你已经正确连接好路由器，并检查路由器电源的正常工作。

2. 打开电脑的浏览器，输入默认的路由器管理地址（如192.168.1.1或192.168.0.1）。

3. 输入管理员用户名和密码进行登录，如果是首次登录，使用默认的用户名和密码（一般为admin/admin）。

三、基本设置1. 登录到路由器的管理界面后，进入“基本设置”页面。

2. 确认你的网络类型，一般为PPPoE、动态IP或静态IP。

3. 根据你的网络类型，填写相应的帐号和密码，或选择自动获取IP地址。

4. 配置Wi-Fi网络名称（SSID）和密码，确保密码足够复杂和安全。

5. 点击“保存”按钮应用设置。

四、无线网络设置1. 进入“无线设置”页面，配置无线网络的详细参数。

2. 设置无线网络的工作模式，如802.11b/g/n混合模式或纯n模式。

3. 选择适当的频道，并启用自动选择频道功能以避免干扰。

4. 配置无线网络的安全性，选择WPA2-PSK加密方式，并设置密码。

5. 可选项：设置MAC地址过滤、隐藏无线网络、限制最大连接数等。

6. 点击“保存”按钮应用设置。

五、路由设置1. 进入“路由设置”页面，配置路由器的详细参数。

2. 设置局域网的IP地址范围，一般为192.168.1.100-192.168.1.200。

3. 配置DHCP服务器，使路由器自动分配IP地址给连接设备。

4. 设置端口转发或触发，以便允许特定的数据通过路由器。

5. 可选项：配置端口映射、虚拟服务器、动态DNS等功能。

6. 点击“保存”按钮应用设置。

六、防火墙设置1. 进入“防火墙设置”页面，配置路由器的防火墙规则。

2. 启用防火墙功能，并选择适当的安全级别。

3. 设置访问规则，允许或阻止特定的IP地址或端口。
