交换机路由器配置与管理任务教程(张平安) 第一章

课程标准交换机路由器配置与管理课程标准-交换机路由器配置与管理一、导言在计算机网络领域，交换机和路由器是两个非常重要的设备。

它们的配置和管理对于网络的正常运行至关重要。

本文将重点介绍交换机和路由器的配置和管理方法，以及相关的课程标准。

二、交换机配置1. 交换机基本配置交换机的基本配置包括设置主机名、管理IP地址、登录密码等。

在配置过程中，应注意合理的命名规范，并确保登录密码的安全性。

2. VLAN配置虚拟局域网（VLAN）的配置可以根据网络的需求进行划分，实现不同VLAN之间的隔离和通信。

配置VLAN时，需设定VLAN ID、VLAN名称以及端口的成员关系。

3. 端口配置交换机的端口配置包括速率设置、双工模式、端口模式等。

根据连接设备的特性，合理配置交换机端口可以提供更稳定和高效的网络服务。

4. STP配置生成树协议（STP）的配置可以防止网络中的环路，保证网络拓扑的完整性。

在配置STP时，需设定根桥、优先级和端口开销等参数。

三、路由器配置1. 路由器基本配置路由器的基本配置包括设置主机名、管理IP地址、登录密码等。

为保证网络的安全性，登录密码应定期修改，并采取加密手段进行保护。

2. 接口配置路由器的接口配置包括设置物理接口、配置IP地址、启用接口等。

根据网络规模和需求，配置合理的IP地址和子网掩码，并设置静态路由或动态路由等。

3. 路由协议配置路由器的路由协议配置决定了路由器之间的路由选择方法。

常见的路由协议包括RIP、OSPF和BGP等。

根据网络的特点和需求，选择合适的路由协议进行配置。

4. NAT配置网络地址转换（NAT）的配置可以将私有IP地址转换成公有IP地址，实现内部网络和外部网络的通信。

在配置NAT时，需设定内外网接口、访问控制列表等。

四、相关课程标准1. 国家教育部课程标准根据我国国家教育部的相关课程标准，计算机网络专业的学生应具备掌握交换机和路由器的配置和管理技能的能力要求。

教学内容应包括交换机和路由器的基本概念、配置方法和故障排除等方面的知识。

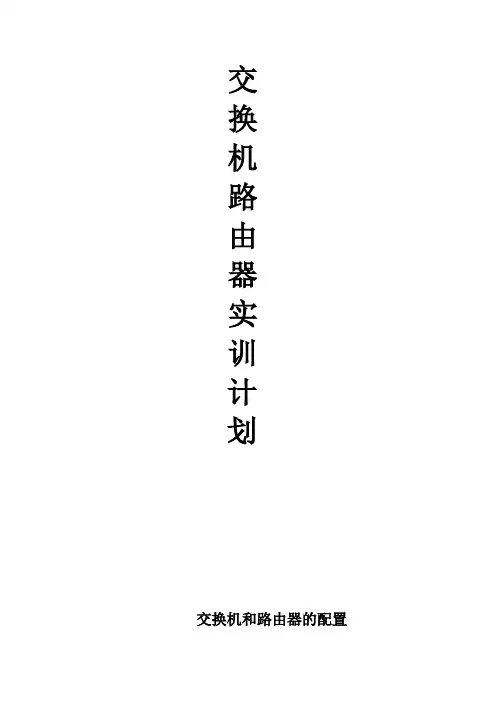

交
换
机
路
由
器
实
训
计
划
交换机和路由器的配置
一、实训目的：
巩固交换机和路由器的配置命令、提高交换机和路由器综合应该能力，掌握交换机和路由器的调试方法。

二、实训环境：
Windows系统下802.3百兆以太网环境。

三、实习的任务：
1、掌握交换机和路由器基本配置命令,vlan划分、端口绑定用法。

2、掌握交换机和路由器多层交换机VLAN的划分和VLAN间路由和三层交
互机路由协议配置
3、掌握交换机和路由器RIP和OSPF用法。

4、掌握交换机和路由器调试方法。

四、配置命令过程举例：
a)要求：多层交换机实现二层交换机不同VLAN间通信
b)拓扑结构图：
c)配置过程：
第一步：交换机回复出厂设置
第二步：配置交换机的管理IP
第三步：创建VLAN100 VLAN200,并添加端口
第四步：设置交换机的TRUCK端口
第五步：添加VLAN地址
第六步：验证实验（相互Ping查看结果）
六、实训方式
所有题目个人独立完成。

七、实训时间及地点
地点: 1号教学楼803楼实验机房。

时间: 2012.5.22-2012.6.1
八、实训指导老师
刘涛卫星君
九、实训时注意事项
爱护实验设备,不能故意损坏公共设施(尤其不能随便动电源设施),实验过程中若出现任何非人为的机器故障,应及时报告老师。

十、实验内容及时间安排。

《交换机/路由器的配置与管理》课程教学大纲一、课程性质与任务《交换机/路由器的配置与管理》是计算机应用技术专业（网络方向）的职业技能必修课程。

通过教学，使学生掌握交换机和路由器在组网中的作用，掌握交换机、路由器的安装与配置技术，具备能独立规划、组建和维护大、中型局域网的能力。

二、教学基本要求1．知识要求通过本课程的教学，要求掌握三层交换式局域网络的整体规则与设计方法，掌握交换机和路由器的配置方法与配置途径，掌握交换机端口的常规配置、VLAN划分与VLAN接口的配置方法，掌握三层交换机的路由和IP包过滤规则的配置方法；掌握路由器的路由协议和路由的配置、路由器的网络地址转换（NA T）和IP包过滤规则的配置方法。

2．职业能力要求通过本课程的学习，达到能分析问题、解决问题和独立规划设计大中型三层交换式局域网络的能力，并能通过配置交换机和路由器等核心网络设备，来具体实现整个网络的规划与组建。

3．职业基本素质要求通过实践环节的参观考察、网络故障的危害和故障原因的分析讲解，让学生明白在组网过程中，良好的职业道德素质和一丝不苟的敬业精神的重要性，努力培养学生的思想道德素质和业务素质。

三、教学时间分配表本课程共90学时，其中理论教学42学时，实践教学48学时，5学分，具体安排如下：四、课程内容第一单元设计交换式局域网【教学目的】１．了解局域网的发展与常用技术。

２．熟悉常用的网络拓扑结构，交换机的工作原理和交换机的分类与性能指标。

３．掌握交换式局域网的结构与设计方法，掌握交换机彼此间的级联方法，掌握交换机/路由器模块软件的功能与使用方法。

【教学内容】1.1 局域网技术简介1.2 交换机的分类与性能指标1.3 设计交换式园区网络1.4 交换机/路由器模拟器的使用【实训内容】实训１搭建交换机/路由器模拟实验环境第二单元交换机配置基础【教学目的】1．了解交换机的IOS操作系统的功能与命令特点。

2．熟悉交换机的加电启动过程。

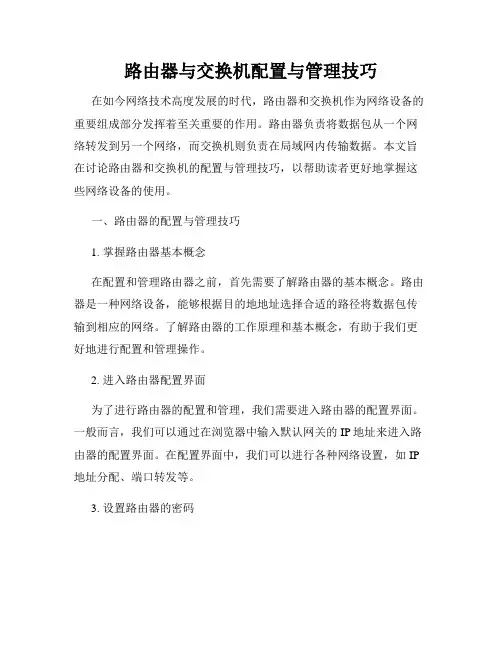

路由器与交换机配置与管理技巧在如今网络技术高度发展的时代，路由器和交换机作为网络设备的重要组成部分发挥着至关重要的作用。

路由器负责将数据包从一个网络转发到另一个网络，而交换机则负责在局域网内传输数据。

本文旨在讨论路由器和交换机的配置与管理技巧，以帮助读者更好地掌握这些网络设备的使用。

一、路由器的配置与管理技巧1. 掌握路由器基本概念在配置和管理路由器之前，首先需要了解路由器的基本概念。

路由器是一种网络设备，能够根据目的地地址选择合适的路径将数据包传输到相应的网络。

了解路由器的工作原理和基本概念，有助于我们更好地进行配置和管理操作。

2. 进入路由器配置界面为了进行路由器的配置和管理，我们需要进入路由器的配置界面。

一般而言，我们可以通过在浏览器中输入默认网关的IP地址来进入路由器的配置界面。

在配置界面中，我们可以进行各种网络设置，如IP 地址分配、端口转发等。

3. 设置路由器的密码为了增强网络安全性，我们需要设置路由器的登录密码。

登录密码应该是足够复杂和安全的，不可使用简单的密码或者与个人信息相关的密码。

密码设置完成后，务必妥善保管，避免泄露或遗忘。

4. 配置网络连接在路由器配置界面中，可以进行网络连接的配置。

根据实际需求，我们可以设置静态IP地址或者使用DHCP（动态主机配置协议）获取IP地址。

另外，还可以配置DNS（域名系统）服务器的地址，以便进行域名解析。

5. 进行端口转发和端口映射为了实现远程访问或者搭建服务器等需求，我们常常需要进行端口转发或端口映射。

在路由器的配置界面中，可以设置不同的外部端口和内部地址之间的映射关系，以便将外部网络请求传输到特定的内部设备。

二、交换机的配置与管理技巧1. 理解交换机的基本工作原理在配置和管理交换机之前，我们需要了解交换机的基本工作原理。

交换机通过学习网络设备的MAC地址，根据目的MAC地址将数据包转发到相应的端口。

通过理解交换机的基本工作原理，可以帮助我们更好地配置和管理交换机。

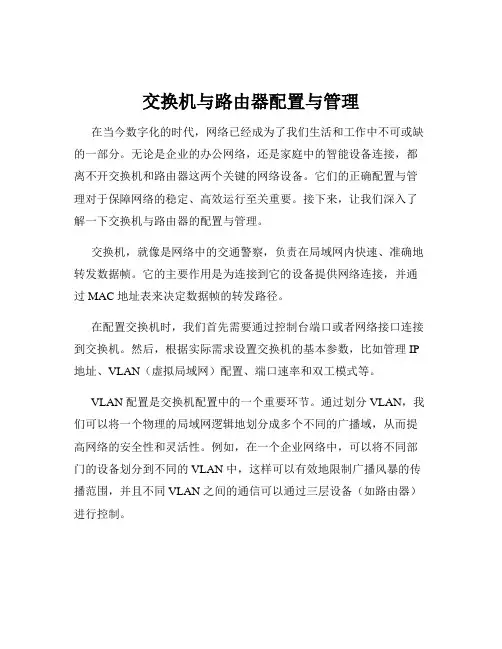

交换机与路由器配置与管理在当今数字化的时代，网络已经成为了我们生活和工作中不可或缺的一部分。

无论是企业的办公网络，还是家庭中的智能设备连接，都离不开交换机和路由器这两个关键的网络设备。

它们的正确配置与管理对于保障网络的稳定、高效运行至关重要。

接下来，让我们深入了解一下交换机与路由器的配置与管理。

交换机，就像是网络中的交通警察，负责在局域网内快速、准确地转发数据帧。

它的主要作用是为连接到它的设备提供网络连接，并通过 MAC 地址表来决定数据帧的转发路径。

在配置交换机时，我们首先需要通过控制台端口或者网络接口连接到交换机。

然后，根据实际需求设置交换机的基本参数，比如管理 IP 地址、VLAN（虚拟局域网）配置、端口速率和双工模式等。

VLAN 配置是交换机配置中的一个重要环节。

通过划分 VLAN，我们可以将一个物理的局域网逻辑地划分成多个不同的广播域，从而提高网络的安全性和灵活性。

例如，在一个企业网络中，可以将不同部门的设备划分到不同的 VLAN 中，这样可以有效地限制广播风暴的传播范围，并且不同 VLAN 之间的通信可以通过三层设备（如路由器）进行控制。

端口速率和双工模式的设置也不容忽视。

如果连接的设备支持高速率和全双工模式，我们应该将交换机端口相应地配置为高速率和全双工，以充分发挥网络的性能。

与交换机不同，路由器主要负责在不同的网络之间进行数据转发。

它工作在网络层，根据 IP 地址来确定数据包的路由路径。

在配置路由器时，我们同样需要通过控制台端口或者网络接口进行连接。

然后，设置路由器的基本参数，如接口 IP 地址、路由协议、访问控制列表（ACL）等。

路由协议的选择对于网络的性能和稳定性有着重要的影响。

常见的路由协议有静态路由、RIP（路由信息协议）、OSPF（开放式最短路径优先）等。

静态路由适用于小型网络或者网络拓扑相对稳定的情况，配置简单但不够灵活。

RIP 和 OSPF 则适用于较大规模的网络，能够自动适应网络拓扑的变化，但配置相对复杂。

第一章网络基础知识第一节什么是计算机网络计算机网络就是把分布在不同地理区域的计算机或专门的外部设备（如手机）用通信线路（包括有线和无线的线路）互联成一个规模大、功能强的系统，从而使众多的计算机可以方便地互相传递信息，共享硬件、软件、数据信息等资源。

简单来说，计算机网络就是由通信线路互相连接的许多自主工作的计算机构成的集合体。

第二节计算机网络的功能一、数据通信数据通信指的是：通过通讯线路使计算机之间产生的一种信息交换方式。

根据传输媒介的不同，分为有线数据通讯和无线数据通信。

优势：比传统方法更高效更节省资源。

二、资源共享共享就是大家一起享用。

资源就是我们需要共享的硬件（打印机、磁盘）或者软件（程序、电影等）。

优势：共享资源的目的是避免重复的投资和劳动，从而提升资源的利用率，使系统的整体性能价格比得到提高。

三、提高系统的可靠性在一个系统内，单个部件和计算机的暂时失效必须通过替换资源的办法来维持系统的持续运行。

但在计算机网络中，各种资源可以分别存放在多个地点，而用户可以通过多种途径来访问网络内部的每个资源。

优势：避免了单点失效对用户造成的影响。

四、分布式网络处理和负载均衡分布式指的是：在分布式计算机操作系统支持下，互连的计算机可以互相协调工作，把多个分散节点的工作站通过网络连接成为一个整体，共同完成一项任务。

也可以这么解释：采用分布式计算结构，可以把原来系统内中央处理器处理的任务分散给相应的处理器，实现不同功能的各个处理器相互协调，共享系统的外设与软件。

这样就加快了系统的处理速度，简化了主机的逻辑结构。

而负载均衡是说：把多台计算机连接成网络后，各个计算机之间的忙闲程度是不均匀的，在同一网络内可以通过协同操作和并行处理提高整个系统的处理能力，使网络内各个计算机实现负载均衡。

第三节 TCP/IP五层参考模型TCP/IP图 TCP/IP五层模型结构一、物理层物理层（Physical Layer）也称为一层，这一层的处理单位是比特（bit），它的主要功能是完成相邻节点之间比特（bit）的传输。

《交换机/路由器配置与管理》课程标准一、课程代码二、适用专业计算机网络技术三、课程性质《交换机/路由器配置与管理》是计算机网络技术专业的核心专业技能课程，是该专业的必修课，是一门以培养学生技能为主的课程，也是理论与实践紧密联系的课程。

通过本课程的学习，学生须掌握交换机、路由器在网络建设中的作用以及如何通过交换机、路由器来保证网络的正常运行。

并能熟练利用思科、华为等主流的网络设备设计、构建、管理和维护中、小型企业局域网。

学习本课程这前学生必须修完《计算机网络基础》和《TCP/IP原理及应用》课程，该课程亦是《组网技术与网络管理》课程的先导课程。

四、课程学分与时数分配五、课程设计思路本课程按照高职教育课程考核改革的指导思想，在进行《交换机/路由器配置与管理》课程改革方案的设计、实施中，进行广泛调研，并以“基于工作过程”为主线，邀请行业专家对计算机专业所涵盖的岗位群进行工作任务和职业能力分析，紧紧围绕职业能力素质，分析本课程的能力目标、教学模式等，以此为依据确定本课程的工作任务和课程内容。

根据本课程所涉及到的子网划分、规划设计交换式局域网、交换机路由器的配置、虚拟局域网的创建、访问控制列表的配置等知识内容，结合“计算机网络技术技能大赛”的要求，设计若干个学习情境，实施情境化教学，使学生掌握网络设备的安装、配置、调试与维护的基础理论知识和实践操作方法，成为能够胜任中小型企业网络组建、维护、管理与应用的高素质技能型人才。

六、课程总体目标通过“交换机/路由器配置与管理”课程的学习和训练，使学生具备中小企业网络的组建、设备的选型、设备的调试、管理维护以及技术支持等职业岗位技能。

提高学生的职业素质，培养学生的创新精神和实践能力，促进学生职业能力的培养和职业素养的养成，达到职业岗位能力和职业素养培养的要求。

（一）知识目标1.握IP寻址、子网掩码、路由与网关、可变长子网掩码、子网划分；2.路由选择基础、静态路由协议、动态路由协议；3.掌握可变长度子网掩码和无类域间路由、开放最短路径优先协议；4.掌握交换技术、冲突域和广播域、交换机工作原理；5.掌握虚拟局域网技术、生成树协议；6.掌握访问控制列表、网络地址转换；7.广域网技术。

交换机与路由器配置与管理1---1.介绍本文档旨在提供有关交换机和路由器的配置与管理的详细信息。

在本文档中，您将了解如何正确配置和管理交换机和路由器，以帮助您的网络正常运行。

2.硬件要求在开始配置和管理交换机和路由器之前，您需要了解需要哪些硬件设备。

这包括交换机和路由器的型号、规格和连接所需的电缆等。

3.软件要求配置和管理交换机和路由器还需要特定的软件工具。

在本章节中，我们将介绍您需要安装和使用的软件，以及如何获得这些软件。

4.交换机配置本章节详细介绍了交换机的配置过程。

包括以下几个方面：●连接交换机●分配管理IP地质●创建和管理虚拟局域网（VLAN）●配置交换机的端口●设置交换机的安全性和访问控制列表（ACL）●监控和故障排除交换机5.路由器配置在本章节中，我们将详细了解如何配置路由器。

主要内容包括：●连接路由器●配置路由器接口●创建和管理静态路由●设置动态路由协议（如OSPF、RIP等）●配置网络地质转换（NAT）●设置防火墙和安全策略6.管理和监控一旦交换机和路由器配置完毕，您还需要了解如何对其进行管理和监控。

在本章节中，我们将介绍以下内容：●远程管理交换机和路由器●配置SNMP（简单网络管理协议）和Syslog（系统日志）服务●监控和分析交换机和路由器性能●管理设备更新和升级7.附录本文档的附录部分包括以下内容：●交换机和路由器配置示例●常见问题解答●许可协议和免责声明---附件：本文档未涉及附件。

法律名词及注释：本文档未涉及法律名词及注释。
