焊接缺陷考题答案

焊工考试题及答案一、单选题1.焊接前需要对母材进行的处理是：A.清理表面铁锈B.打磨表面C.涂抹防锈液D.喷洒清洁剂答案：A.清理表面铁锈2.以下哪种焊接方法适用于焊接铸铁？A.电弧焊B.气焊C.激光焊D.电阻焊答案：B.气焊3.下列焊接材料中，熔点最低的是：A.铝合金B.不锈钢C.铜D.镍答案：A.铝合金4.对于焊接缺陷的分类，以下哪种属于表面缺陷？A.气孔B.夹渣C.焊缝错边D.焊缝裂纹答案：C.焊缝错边5.以下哪种焊接方法适用于焊接黑色金属板材？A.激光焊B.钎焊C.电弧焊D.电阻焊答案：C.电弧焊二、判断题1.焊接安全措施中，焊工穿戴防护手套是必要的。

答案：正确2.焊接电流越高，焊缝的质量就越好。

答案：错误3.焊接稍微有点火花是正常现象，无需采取任何措施。

答案：错误4.焊接过程应保持工作场所干燥，防止水分进入焊缝。

答案：正确5.焊接时，应将面朝火焰或电弧的部位暴露在空气中，以防呼吸不良。

答案：错误三、简答题1.请简要介绍电弧焊的工作原理。

答：电弧焊是利用电弧的高温作用使金属熔化，并与填充材料一起形成焊缝的一种焊接方法。

在电弧焊过程中，两电极之间形成电弧放电，产生高温区域，使工作件表面熔化，并与填充材料熔池相结合，形成焊缝。

2.请简述气焊的优点和缺点。

答：气焊的优点主要包括操作简便、设备成本低、适用范围广等。

而气焊的缺点主要是焊接速度较慢、焊缝质量较差、热影响区较大等。

四、计算题1.焊接一个长度为500mm的钢管，每10mm焊接接头1个，求总共需要焊接的接头数量。

答：总共需要焊接的接头数量 = 焊接长度 / 每10mm焊接接头数量 = 500mm / 10mm= 50个接头2.焊工每小时的工作效率为30个焊接接头，现需焊接一批总共1500个接头，计算完成该批焊接需要多长时间。

答：完成该批焊接需要的时间 = 总共需要焊接的接头数量 / 每小时的工作效率= 1500个 / 30个/小时= 50小时总结：本文介绍了焊工考试题目及答案，包括单选题、判断题、简答题和计算题。

中级焊工考试题及答案31. 简述焊接过程中常见的焊接缺陷有哪些？答案：常见的焊接缺陷包括气孔、夹渣、未焊透、未熔合、裂纹、变形、咬边等。

2. 请列举至少三种常用的焊接方法。

答案：常用的焊接方法有电弧焊、气焊和激光焊。

3. 焊接时为什么要进行预热？答案：焊接预热可以减少焊接应力，防止焊接变形，提高焊接接头的韧性。

4. 焊接电流的大小对焊接质量有何影响？答案：焊接电流过大会导致焊缝过热、烧穿；电流过小则可能导致未焊透、未熔合，影响焊接质量。

5. 请解释焊接时的“焊透”和“未焊透”。

答案：“焊透”是指焊接时焊缝金属完全熔透母材，形成良好的金属连接；“未焊透”则是指焊缝金属没有完全熔透母材，存在未熔合的部分。

6. 什么是焊接变形？如何预防？答案：焊接变形是指焊接过程中由于热影响和冷却不均导致的工件形状和尺寸的变化。

预防措施包括合理设计焊接顺序、使用适当的焊接参数、进行焊接变形控制等。

7. 简述焊接过程中的“咬边”现象及其危害。

答案：“咬边”是指焊接过程中，焊缝边缘熔化金属被过多地烧蚀，导致焊缝边缘凹陷的现象。

它会导致焊缝强度降低，易产生应力集中，影响焊接结构的稳定性。

8. 焊接材料的选用对焊接质量有何影响？答案：焊接材料的选用直接影响焊接接头的机械性能和耐腐蚀性。

选用不当可能导致焊接缺陷、降低焊接接头强度、缩短使用寿命。

9. 请列举焊接安全操作的基本原则。

答案：焊接安全操作的基本原则包括穿戴适当的防护装备、使用合适的焊接设备、遵守操作规程、确保良好的通风、注意防火防爆等。

10. 在焊接过程中，如何防止电弧光对人体的伤害？答案：防止电弧光伤害的措施包括使用防护面罩、防护眼镜、防护服，以及在焊接区域设置隔离屏障等。

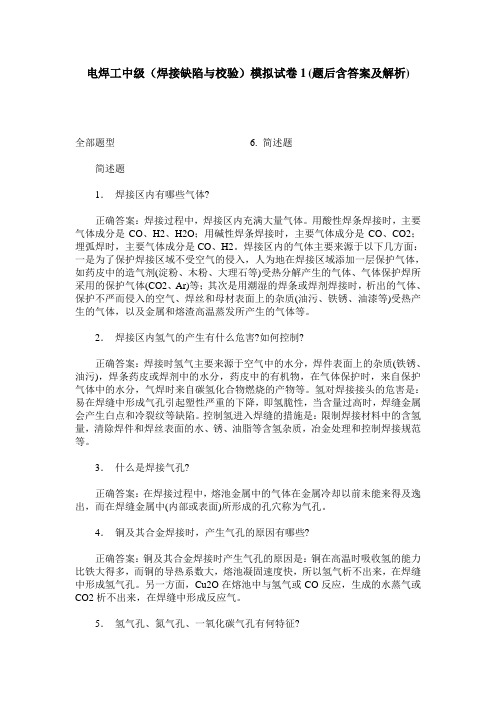

电焊工中级（焊接缺陷与校验）模拟试卷1(题后含答案及解析)全部题型 6. 简述题简述题1．焊接区内有哪些气体?正确答案：焊接过程中，焊接区内充满大量气体。

用酸性焊条焊接时，主要气体成分是CO、H2、H2O；用碱性焊条焊接时，主要气体成分是CO、CO2；埋弧焊时，主要气体成分是CO、H2。

焊接区内的气体主要来源于以下几方面：一是为了保护焊接区域不受空气的侵入，人为地在焊接区域添加一层保护气体，如药皮中的造气剂(淀粉、木粉、大理石等)受热分解产生的气体、气体保护焊所采用的保护气体(CO2、Ar)等；其次是用潮湿的焊条或焊剂焊接时，析出的气体、保护不严而侵入的空气、焊丝和母材表面上的杂质(油污、铁锈、油漆等)受热产生的气体，以及金属和熔渣高温蒸发所产生的气体等。

2．焊接区内氢气的产生有什么危害?如何控制?正确答案：焊接时氢气主要来源于空气中的水分，焊件表面上的杂质(铁锈、油污)，焊条药皮或焊剂中的水分，药皮中的有机物，在气体保护时，来自保护气体中的水分，气焊时来自碳氢化合物燃烧的产物等。

氢对焊接接头的危害是：易在焊缝中形成气孔引起塑性严重的下降，即氢脆性，当含量过高时，焊缝金属会产生白点和冷裂纹等缺陷。

控制氢进入焊缝的措施是：限制焊接材料中的含氢量，清除焊件和焊丝表面的水、锈、油脂等含氢杂质，冶金处理和控制焊接规范等。

3．什么是焊接气孔?正确答案：在焊接过程中，熔池金属中的气体在金属冷却以前未能来得及逸出，而在焊缝金属中(内部或表面)所形成的孔穴称为气孔。

4．铜及其合金焊接时，产生气孔的原因有哪些?正确答案：铜及其合金焊接时产生气孔的原因是：铜在高温时吸收氢的能力比铁大得多，而铜的导热系数大，熔池凝固速度快，所以氢气析不出来，在焊缝中形成氢气孔。

另一方面，Cu2O在熔池中与氢气或CO反应，生成的水蒸气或CO2析不出来，在焊缝中形成反应气。

5．氢气孔、氮气孔、一氧化碳气孔有何特征?正确答案：氢气孔主要出现在焊缝表面，表面呈圆喇叭口形，周围有光滑的内壁，残存在焊缝内部的氢气孔多以小圆球状存在。

焊工中级（焊接缺陷及质量检验）模拟试卷1(题后含答案及解析) 题型有：1.jpg /> 涉及知识点：焊接缺陷及质量检验33．角焊缝的焊脚高度K越大越好吗?正确答案：虽然强度计算的公式表明，角焊缝的强度与焊脚K、焊缝长度L 成正比。

但是在满足工艺、结构及承载要求的条件下，应尽量减少K的尺寸，因为增大K，将会增加热影响区宽度和增加应力集中，降低动载和低温条件下结构的承载能力。

因此，应减少K而增加L更为合适。

焊脚高度K一般为3～20mm，且不大于板厚。

涉及知识点：焊接缺陷及质量检验34．电弧擦伤有何危害?正确答案：在焊件上随意引弧将会使电弧擦伤处产生淬硬区，尤其是合金元素含量较高的耐热钢或高强钢，将因局部受热快速冷却，在急剧的淬硬过程中形成裂纹，并成为整个部件的断裂源。

同时电弧擦伤的不规则形状还将引起应力集中，易形成小裂纹，这对焊接结构和容器使用的安全性均会造成危害，甚至促成事故的发生。

因此禁止在工件上随意引弧。

涉及知识点：焊接缺陷及质量检验35．焊缝缺陷进行挖补时,应遵守哪些规定?正确答案：焊接缺陷挖补时应遵守下列规定：(1)同一位置上的挖补次数不得超过三次，中、高合金钢不得超过两次。

(2)彻底清除缺陷。

(3)焊补时，应制定具体的补焊措施，并按照工艺要求进行。

(4)需进行热处理的焊接接头，返修后应重做热处理。

涉及知识点：焊接缺陷及质量检验36．焊接检验包括哪几个过程的检验?正确答案：焊接检验包括焊前检验、焊接过程中的检验和成品检验。

涉及知识点：焊接缺陷及质量检验37．焊前检验主要包括哪些内容?目的是什么?正确答案：焊前检验是焊接检验的第一个阶段，包括：(1)检验焊接产品图样和焊接工艺规程等技术文件是否齐备。

(2)检验焊接基本金属、焊丝、焊条型号和材质是否符合设计或规定的要求。

(3)检验其他焊接材料，如埋弧自动焊剂的牌号、气体保护焊保护气体的纯度和配比等，是否符合工艺规程的要求。

(4)检验焊接坡口的加二亡质量和焊接接头的装配质量，是否符合图样要求。

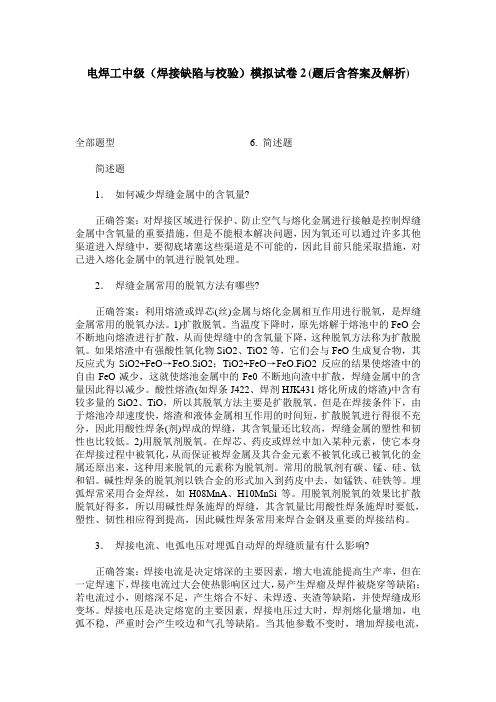

电焊工中级（焊接缺陷与校验）模拟试卷2(题后含答案及解析)全部题型 6. 简述题简述题1．如何减少焊缝金属中的含氧量?正确答案：对焊接区域进行保护、防止空气与熔化金属进行接触是控制焊缝金属中含氧量的重要措施，但是不能根本解决问题，因为氧还可以通过许多其他渠道进入焊缝中，要彻底堵塞这些渠道是不可能的，因此目前只能采取措施，对已进入熔化金属中的氧进行脱氧处理。

2．焊缝金属常用的脱氧方法有哪些?正确答案：利用熔渣或焊芯(丝)金属与熔化金属相互作用进行脱氧，是焊缝金属常用的脱氧办法。

1)扩散脱氧。

当温度下降时，原先熔解于熔池中的FeO会不断地向熔渣进行扩散，从而使焊缝中的含氧量下降，这种脱氧方法称为扩散脱氧。

如果熔渣中有强酸性氧化物SiO2、TiO2等，它们会与FeO生成复合物，其反应式为SiO2+FeO→FeO.SiO2；TiO2+FeO→FeO.FiO2反应的结果使熔渣中的自由FeO减少，这就使熔池金属中的Fe0不断地向渣中扩散，焊缝金属中的含量因此得以减少。

酸性熔渣(如焊条J422、焊剂HJK431熔化所成的熔渣)中含有较多量的SiO2、TiO，所以其脱氧方法主要是扩散脱氧。

但是在焊接条件下，由于熔池冷却速度快，熔渣和液体金属相互作用的时间短，扩散脱氧进行得很不充分，因此用酸性焊条(剂)焊成的焊缝，其含氧量还比较高，焊缝金属的塑性和韧性也比较低。

2)用脱氧剂脱氧。

在焊芯、药皮或焊丝中加入某种元素，使它本身在焊接过程中被氧化，从而保证被焊金属及其合金元素不被氧化或已被氧化的金属还原出来，这种用来脱氧的元素称为脱氧剂。

常用的脱氧剂有碳、锰、硅、钛和铝。

碱性焊条的脱氧剂以铁合金的形式加入到药皮中去，如锰铁、硅铁等。

埋弧焊常采用合金焊丝，如H08MnA、H10MnSi等。

用脱氧剂脱氧的效果比扩散脱氧好得多，所以用碱性焊条施焊的焊缝，其含氧量比用酸性焊条施焊时要低，塑性、韧性相应得到提高，因此碱性焊条常用来焊合金钢及重要的焊接结构。

焊工初级考试试题及答案焊工初级考试试题及答案 1一.填空题(每空2分，共26分)1.焊接缺陷按其在接头中得位置可分为(外部缺陷)和(内部缺陷)。

2.手工电弧焊引弧方法一般有(擦划法)和(碰击法)两种。

3.手工电弧焊的收弧方法常用的有(反复断弧法)(划圈收尾法)(回焊收尾法)三种，碱性焊条宜采用(回焊收尾法)。

4.对焊接过程要进行保护，手工电弧焊时采用(药皮)保护，埋弧焊时采用(焊剂)保护，乌极氩弧焊时采用(氩气)保护。

5.对于受压元件焊前清理焊丝及焊件表面的油锈.水分，是防止产生(夹渣)和(气孔)的有效措施之一。

二.选择题 (每题3分，共30分)1.干燥且有触电危险环境的安全电压值为(B)A 110VB 36VC 24VD 12V2.高空焊接时(D)是不符合规定的。

A 焊工施焊时佩戴标准安全带B 焊工施焊时，电缆或氩乙炔管不而固定在架子上C 施焊处下方及危险区内易燃易爆物品应移开D 施焊处的下方或危险区内停留人员3.钢材的弯曲试验可以检查金属材料的(D)A 强度B 硬度C 韧性D 塑性4.普低钢焊接时应避免采用(D)A 焊前预热B 焊后缓冷C 碱性焊条D 大热输入及单边焊5.用乌极氩弧焊焊接低碳钢时应采用(D)A 交流焊接 B直流反接 C直流正接 D无要求6.焊接时流经焊接电路的.电流称为(D)A 稳弧电流B 短路电流C 脉冲电流D 焊接电流7.手弧焊时，产生夹渣的原因是(B)A 焊接电流过大B 焊接电流过小C 焊接速度过慢8.手弧焊时产生咬边的原因是(B)A焊接电流过小B焊接电流过大 C 焊接速度过慢 D 电弧过短9.手弧焊时产生未焊透的原因是(A)A 电流过小B 电弧电压过低C 焊接速度过慢10.焊工考试规则规定，持证焊工中断受监察设备的焊接工作在(B)以上，担任受监察设备焊接工作时必须重新考试。

A 三个月B 六个月 C一年三.判断题 (每题3分，共30分)1.碱性低氩弧焊条烘干的目的是为了焊后易于脱渣(√)2.手弧焊时电弧焊拉长，则电弧焊电压降低，电弧压短则电弧压增长(某)3.对接接头一定是对接焊缝，角接接头一定是角焊缝(某)4.控制层间温度的目的是防止固高温区停留的时间长造成焊缝金属韧性下降冷速太快而形成的淬硬组织(√)5.焊条药皮及其主要原因：引弧造气，粘结。

焊接技朮培訓考核試題答案部門課別姓名工號工序一﹑填空題﹕(每空2分﹐共60分)1.焊接的四個要素分別是( 材料)﹑(工具)﹑( 方式)﹑( 方法)及操作者﹐又稱( 4M) ﹐其中最主要的是( 人的技能)。

2.烙鐵頭在焊接件上停留的時間與焊接溫度升高是( 正比)關系﹐所以用同樣的烙鐵加熱不同熱容量的焊件時﹐想達到同樣的焊接溫度﹐可通過控制加熱( 時間)來實現。

3.用小功率烙鐵加熱較大的焊件時﹐焊件的溫度上不去﹐原因是烙鐵的熱容量( 小于)焊件和烙鐵在空氣中( 散失)的熱量。

4.如果加熱時間不足﹐會使焊料不能充分浸潤焊件而形成( 松香夾渣)而( 虛焊)。

反之﹐過量的加熱﹐除有可能造成元器件( 損壞)以外﹐還有( 焊點外觀變差) (高溫造成所加松香助焊劑焊劑的分解碳化)( 過量的受熱會破壞印制板上銅箔的粘合層﹐導致銅箔焊盤的剝落)等危害和外部特征。

5.在適當的加熱時間里﹐准確掌握加熱火侯是優質焊接的( 關鍵)。

6.焊接中發現松香發黑﹐肯定是加熱時間( 過長)所致。

7.如果焊錫已經浸潤焊件以后還繼續進行過量的加熱﹐將使(助焊劑)全部揮發完﹐造成熔態焊錫( 過熱)﹐當烙鐵離開時容易拉出( 錫尖)﹐同時焊點表面( 發白)出現( 粗糙顆粒)( 失去光澤)。

8.過量的焊錫不但無必要地消耗了較貴的( 錫)而且還增加( 焊接時間)( 降低)工作速度﹐更為嚴重的是﹐過量的錫很容易造成不易覺察的( 短路故障)。

9.低溫烙鐵頭的溫度一般都在( 270℃~300℃)范圍內﹐焊錫絲中的焊劑在高溫時容易分解失效。

10.焊接過程中﹐加熱時間不足﹐容易形成( “夾渣” )的缺陷。

二﹑選擇題﹕(每小題4分﹐共20分)1.目前﹐廠內所用到的焊錫絲﹐其規格有( a﹑d )種﹐a 0.6mm c 0.80mmb 5.0mm d 0.5mm2. 虛焊主要是待焊金屬表面的和造成的﹐它使焊點成為有接觸的連接狀態﹐導致電路工作不正常。

( a )a:氧化物﹐污垢﹐電阻b:氧化物﹐污垢﹐短路c:氧化物﹐污垢﹐電容d:氧化物﹐污垢﹐電感3. 據統計數位表明﹐在電子整機產品的故障中﹐有將近( a )是由于焊接不良引起的。

焊接无损检测试卷〔A)答案一、判断题〔每题1分，共20分〕1. 射线探伤缺陷的检出效果与射线透照角度有关。

〔√〕2. X射线的能量取决于管电压，而强度主要取决于管电流。

〔√〕3. 波长短的射线比波长长的射线容易被材料吸收。

〔×〕4. 按国标规定，从A到C，检验等级降低。

〔×〕5. 射线照相法探伤底片通常不能反映缺陷的深度。

〔√〕6. 射线实时图像法探伤的灵敏度一般比射线照相法的高。

〔×〕7. CT既能获得断层的二维图像,也能获得缺陷的三维图像。

〔√〕8. 超声波探头只能直接产生纵波，而横波与外表波只能由波型转换产生。

〔√〕9. 横波探伤要求入射角大于第一临界角和第二临界角。

〔×〕10. 超声波的吸收与材料内部组织有关。

〔√〕11. 脉冲反射法超声波探伤有点类似普通雷达的工作方式。

〔√〕12. 超声波难以探测小于波长一半的缺陷。

〔√〕13 涡流探伤只能对磁性材料探伤。

〔×〕14 涡流探伤的深度既与频率有关，还与材质有关。

〔√〕15. 磁力探伤对缺陷的检出能力与磁化方向有关。

〔√〕16. 渗透探伤用于对外表或近外表的缺陷进行探伤。

〔×〕17. 声发射探伤的原理与测量地震震源的原理相似。

〔√〕18. 声发射可以探测出材料内部已经存在的缺陷。

〔×〕19. 红外探伤是利用红外线穿透物质并在物质中衰减的特性来探伤。

〔×〕20. 红外探伤只能对发热的物体进行探伤。

〔×〕二、多重选择题〔每题2分，多项选择少选不得分，共20分〕1. X射线探伤利用了X射线的哪些性质? 答案：a d ea. 荧光效应。

b. 光电效应。

c. 康普顿效应。

d. 能使照相胶片感光。

e. 不同物质对X射线的吸收和散射不同。

2. 超声波探伤利用了超声波的哪些性质? 答案：a b c da. 在异质界面上发生反射、折射和波形转换。

b. 在不同物质中的传播速度不同。

(2023全考点)焊接技术证模拟考试题附答案2023全考点焊接技术证模拟考试题附答案一、选择题1. 下列哪个方法不能用于查找焊缝缺陷？A. X射线检测B. 磁粉探伤C. 超声波检测D. 目测答案：D2. 焊缝钝边是指：A. 没有边角的钝化现象B. 焊接过度的情况C. 焊缝两侧过多的焊缝金属残留D. 焊缝拐角处过度熔化的现象答案：D3. 焊接技术常用的焊种是什么？A. 氩弧焊B. MIG/MAG焊C. 电渣焊D. 点焊答案：B4. 下列属于岩棉保温材料的是？A. 金属材料B. 高分子材料C. 陶瓷材料D. 矿物材料答案：D5. 对于ASTM标准中的焊接材料规格，A表示什么含义？A. 钢材B. 铸铁C. 铜材D. 铝材答案：A二、问答题1. 列举5种常见的焊缝缺陷。

答：1）气孔 2）夹杂 3）裂纹 4）焊缝咬边 5）未焊透2. 焊接工艺试样的作用是什么？答：焊接工艺试样可以检查所设计的焊接工艺是否可靠，是制订焊接工艺参数的依据。

3. 什么样的管道应采用焊接连接？答：一、压力等级大于等于2.5MPa和公称直径小于等于22mm或镀锌带钢制管道。

二、压力等级小于2.5MPa且公称直径小于等于76mm或冷弯薄壁钢制管道。

三、焊接连接被规定为强制的管道。

4. 焊接电源的种类有哪些？答：焊接电源的种类有电力供应设备和发电机等。

5. 什么是焊缝几何尺寸？答：焊缝几何尺寸是指焊缝在设计或制造阶段时必须满足的形状、尺寸和相对位置的要求。

电焊工中级（焊接缺陷与校验）模拟试卷5(题后含答案及解析)全部题型 6. 简述题简述题1．焊接缺陷有哪些?正确答案：焊接缺陷的种类很多，按其在焊缝中的位置，可分为内部缺陷和外部缺陷两大类。

外部缺陷位于焊缝的外表面，用肉眼或低倍放大镜就能看到，如焊缝尺寸不符合要求、咬边、表面气孔、表面裂纹、烧穿、焊瘤及弧坑等；内部缺陷位于焊缝内部，需用无损探伤法或用破坏性试验才能发现，如未焊透、内部气孔、内部裂纹及夹渣等。

涉及知识点：焊接缺陷及质量检验2．什么是焊缝外形尺寸不符合要求?正确答案：焊缝表面形状高低不平，焊波粗劣，焊缝宽度不均匀，有的部位焊缝太宽，有的部位太窄，焊缝高低不平，焊缝余高有的地方过高，有的地方过低，这些均属焊缝外形尺寸不符合要求，如图6—1所示。

焊缝外形尺寸不符合要求，不仅造成焊缝成形难看，而且还会影响焊缝与基本金属的结合，或造成应力集中，影响结构的安全使用。

涉及知识点：焊接缺陷及质量检验3．产生焊缝外形尺寸不符合要求的原因是什么?如何防止?正确答案：产生焊缝外形尺寸不符合要求的主要原因是：焊接坡口角度不当或装配间隙不均匀，焊接电流过大或过小，焊条的角度选择不合适和运条速度不均匀，埋弧焊时焊接规范选择不合理。

防止这一缺陷的措施：要熟练地掌握运条手法及速度，并能随时适应焊件装配间隙的变化。

选择适当的焊接电流。

在装配方面，坡口角度要合适，装配间隙要均匀。

涉及知识点：焊接缺陷及质量检验4．什么是咬边?有何危害?正确答案：咬边又称咬肉，通常把基本金属和焊缝金属交界处的凹槽称为咬边。

咬边如图6—2所示中箭头所指处。

由于咬边使基本金属的有效截面减少，因此，不仅减弱了焊接接头的强度，而且在咬边处容易引起应力集中，承载后有可能在此处产生裂纹。

所以承受静载的焊件，一般规定：当钢材厚度小于10mm 时，基本金属咬边深度不得大于0．5mm；当钢材厚度超过20mm时，基本金属咬边深度不得大于1mm；承受动载荷的焊件，基本金属的咬边深度不得大于0．5mm；特别重要的焊件，如高压容器、管道等咬边是不允许存在的。
