电流表、电压表读数规则

电压表的读数规则_如何读取电流表、电压表电压表是测量电压的一种仪器，常用电压表伏特表符号：V，在灵敏电流计里面有一个永磁体，在电流计的两个接线柱之间串联一个由导线构成的线圈，线圈放置在永磁体的磁场中，并通过传动装置与表的指针相连。

大部分电压表都分为两个量程。

电压表有三个接线柱，一个负接线柱，两个正接线柱，电压表的正极与电路的正极连接，负极与电路的负极连接。

电压表必须与被测用电器并联。

电压表是个相当大的电阻器，理想的认为是断路，在并联电路中并联了电压表（跟别的用电器并联）和用电器，如果在干路中没有其他的用电器，可以认为测量电源电压。

本文主要介绍一下电压表的读数规则及如何读取电流表、电压表，跟随小编一起来了解一下。

电压表的读数规则具体估读方法如下：（1）量程为3 V和3 A的电压表和电流表，其最小分度为0.1 V和0.1 A，读数要估读到最小分度的十分之一。

（2）量程为0.6 A的电流表，其最小分度为0.02 A，读数要估读到最小分度的一半，即不足半格的略去，超过半格的要按半格读出，因此最后读数如果以安培为单位，小数点后面有两位，尾数可能为0、1、2、3 （3）量程为15 V的电压表，其最小分度为0.5 V，读数要估读到最小分度的，因此最后读数以伏特为单位，小数点后面只有一位，尾数为0、1 2、3、4（4）根据表的量程及最小分度值，正确读出表的读数，包括估读。

例题：如图1-57甲、乙两图为常用的电流表和电压表的刻度盘，在甲图中如果接入电路的+和-0.6两个接线柱，则表的示数为_____，如果接入电路的是+和-3两个接线柱，则表的示数为_____. 在乙图中，若选用的量程为0～15 V，则表的示数为_____，若选用的量程为0～3 V，则表的示数为_____.。

对于电流表电压表,虽然经常使用和在初高中物理中见到,但是对于它的方法我相信有很多人是没有深究的,这篇文章就这个问题做一个探究;
接入方法：串联
量程问题：在电路中接入的接线柱需要使得达到满偏量程的2/3;
需要估读：电流表和电压表在正规的使用中是需要估读的,估读的方法是最后的精确到最小刻度的下一位,比如满量程为3A,最小刻度为,那么我们最后的读数需要估读到;
下面是几个典型的例题：
目前中学实验室学生用电流表和电压表多数为磁电式电表,标为级,即满刻度的百分比误差为％,可按下面的方法读数：
1 量程为的电流表,满刻度绝对误差最大为±,最小分格为,指针偏转不够一个分格的部分用半格估读法,读数为两位小数;如图,电流表读数为.
2 量程为3A的电流表,满刻度绝对误差最大为±,最小分格为,指针偏转不够一个分格的部分用1/10格估读法,读数为两位小数;如图,电流表读数为.
3 量程为3V的电压表,满刻度绝对误差最大为±,最小分格为,指针偏转不够一个分格的部分用1/10格估读法,读数为两位小数;如图,电压表读数为.
4 量程为15V的电压表,满刻度绝对误差最大为±,最小分格为,指针偏转不够一个分格的部分用1/5格估读法,读数为一位小数;如图,电压表读数为.
说明：在初中学习的过程中是不需要估读的,精确度要求低的使用条件下可以不估读;并且在特别注明不需估读的条件下也可以不估读;。

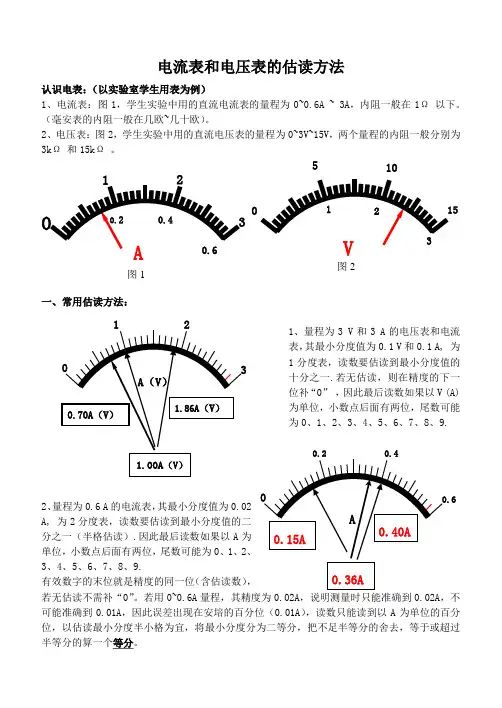

电流表和电压表的估读方法认识电表：（以实验室学生用表为例）1、电流表：图1，学生实验中用的直流电流表的量程为0~0.6A ~3A ，内阻一般在1Ω以下。

（毫安表的内阻一般在几欧~几十欧）。

2、电压表：图2，学生实验中用的直流电压表的量程为0~3V~15V ，两个量程的内阻一般分别为3k Ω 和15k Ω 。

一、常用估读方法：1、量程为3 V 和3 A 的电压表和电流表，其最小分度值为0.1 V和0.1 A, 为1分度表，读数要估读到最小分度值的十分之一.若无估读，则在精度的下一位补“0” ，因此最后读数如果以V (A)为单位，小数点后面有两位，尾数可能为0、1、2、3、4、5、6、7、8、9.2、量程为0.6 A 的电流表，其最小分度值为0.02 A, 为2分度表，读数要估读到最小分度值的二分之一（半格估读）.因此最后读数如果以A 为单位，小数点后面有两位，尾数可能为0、1、2、3、4、5、6、7、8、9.有效数字的末位就是精度的同一位（含估读数），若无估读不需补“0”。

若用0~0.6A 量程，其精度为0.02A ，说明测量时只能准确到0.02A ，不可能准确到0.01A ，因此误差出现在安培的百分位（0.01A ），读数只能读到以A 为单位的百分位，以估读最小分度半小格为宜，将最小分度分为二等分，把不足半等分的舍去，等于或超过半等分的算一个等分。

3、量程为15 V 的电压表，其最小分度值为0.5 V, 为5分度表， 读数要估读到最小分度值的五分之一.因此最后读数如果以V 为单位，小数点后面只有一位，尾数可能为0、1、2、3、4、5、6、7、8、9. 表盘的最小分度值为0.5V ／格，虽能准确读到0.5V ，但误差仍出现在最小分度值的同一数位上，即以V 为单位的十分位。

其估读法则是：将最小分度分为五等分,即为0.1V 。

二、半格估读法：实验所用电流表和电压表精度并不高，可采用1/2估读，或称半格估读，只将最小分度值分为2等份作估读。

多用电表读数规则（电流档电压档欧姆档）1.答案：注意选择合适的刻度盘进行读数，最上面的刻度右侧有“电阻单位”的符号，是用来测电阻读取数值的，所以（1）读数为6，乘以倍率10，故最终数值为60欧；（2）电压和电流值的刻度盘都以中间刻度盘读取，但下面对应的三组数值是对应不同量程的电压或电流提供方便时使用的，即以量程为准确定最小分度值再进行读数，10mA量程时，以三组数据中最下在一组比较方便，读数为7.2mA;5V量程测电压时，用中间一组数据较方便，读数为3.6V注：要从最高档测量，再降档，否则可能烧毁表。

（1）测电阻：万用表刻度盘面上一般标有3~4组刻度线，一般最上面的是欧姆档的，欧姆档的刻度线不是从左到右读得，而是从右到左0、1、2、3、4、5、10……无穷大（这是倍率）。

选好档位，用表笔分别连接电阻的两端，等指针不动了读倍率，用档位乘以倍率，就可以得到阻值了。

实验室用多用电表（2）测电流：如用“直流10mA档测量电流”中的10mA 去除以250mA（电流最大那个标250MM的）乘以图中所表示的数字（用“直流1mA档测量电流”档看（0—250）“直流100mA档测量电流”的看中间的，“直流10mA档测量电流看”的看最下的）。

测电压也一样。

（3）注意事项：所有电表的使用，还有一个要求：选择合理的档次，致使指针停留在表盘刻度的“1\3---2\3”之间。

这不是一个严格要求，但确必须考虑这个“原则”。

电压表、电流表是要估读的。

仪器里游标卡尺、弹簧秤、秒表、天平、多用电表欧姆档是不估读的。

估读是由于被测量数值介于测量工具最小分度值之间某位置而进行估读的。

如游标卡尺/秒表/打点时器等不存在这种情况，故不需要估读；而长度测量，电流/电压/电阻的测量、质量的测量等均存在上述问题，所以需要估读。

通过用的测量仪器，十进制的如刻度尺每1cm间划分为10个分度，每个分度值为1mm；千分尺的可动刻度部分，每十个刻度标记一个数字，每个小分度为0.01mm;是否估读与最小分度值是多少没有关系，估读在习惯上以最小分度值的十分之一为单位进行估读，如最小分度值为2，则估读时，先把最小分度划分为十份，估测待测部分占几份，再乘以最小分度值，即为估读部分。

电流表和电压表的估读方法认识电表：（以实验室学生用表为例）1、电流表：图1，学生实验中用的直流电流表的量程为0~0.6A ~ 3A ，内阻一般在1Ω 以下。

（毫安表的内阻一般在几欧~几十欧）。

2、电压表：图2，学生实验中用的直流电压表的量程为0~3V~15V ，两个量程的内阻一般分别为3k Ω 和15k Ω 。

一、常用估读方法：1、量程为3 V 和3 A 的电压表和电流表，其最小分度值为0.1 V 和0.1 A, 为1分度表，读数要估读到最小分度值的十分之一.若无估读，则在精度的下一位补“0” ，因此最后读数如果以V (A)为单位，小数点后面有两位，尾数可能为0、1、2、3、4、5、6、7、8、9.2、量程为0.6 A 的电流表，其最小分度值为0.02A, 为2分度表，读数要估读到最小分度值的二分之一（半格估读）.因此最后读数如果以A 为单位，小数点后面有两位，尾数可能为0、1、2、3、4、5、6、7、8、9.有效数字的末位就是精度的同一位（含估读数），若无估读不需补“0”。

若用0~0.6A 可能准确到0.01A ，因此误差出现在安培的百分位（0.01A ），读数只能读到以A 为单位的百分位，以估读最小分度半小格为宜，将最小分度分为二等分，把不足半等分的舍去，等于或超过半等分的算一个等分。

图105 10图21.00A （V ）3、量程为15 V 的电压表，其最小分度值为0.5 V, 为5分度表， 读数要估读到最小分度值的五分之一.因此最后读数如果以V 为单位，小数点后面只有一位，尾数可能为0、1、2、3、4、5、6、7、8、9. 表盘的最小分度值为0.5V ／格，虽能准确读到0.5V ，但误差仍出现在最小分度值的同一数位上，即以V 为单位的十分位。

其估读法则是：将最小分度分为五等分,即为0.1V 。

二、半格估读法：实验所用电流表和电压表精度并不高，可采用1/2估读，或称半格估读，只将最小分度值分为2等份作估读。

电流表电压表的读数规则1 规格: 常用的直流电流表有量程0～0.6A和0～3A两种，它们的内阻都很少，内阻一般都在1Ω以下；常用的直流电压表有量程0～3V和0～15V两种，它们的内阻都很大，内阻一般都在几千欧姆以上.2. 电流表和电压表的读数读数时应使视线垂直于刻度表面，并要估读. 具体估读方法如下：(1) 量程为3 V和3 A的电压表和电流表，其最小分度为0.1 V和0.1 A, 读数要估读到最小分度的十分之一.(2) 量程为0.6 A的电流表，其最小分度为0.02 A, 读数要估读到最小分度的1/2，即不足半格的略去，超过半格的要按半格读出，因此最后读数如果以安培为单位，小数点后面有两位，尾数可能为0、1、2、3…(3) 量程为15 V的电压表，其最小分度为0.5 V, 读数要估读到最小分度的1/5，因此最后读数如果以伏特为单位，小数点后面只有一位，尾数为0、1、2、3、4…,若指在这两条刻度线间的中间某个位置，则可根据指针靠近两刻度线的程度，分别读做10.1V，或10.2V，或10.3V，或10.4V，即使是指在正中央，也不能读做10.25V，若这样，则会出现两位不准确的数，即小数点后的2和5，不符合读数规则3. 使用方法(1) 在使用表前，观察指针是否指在零刻度，若不是，应调整表的中心螺母使指针指零.(2) 估算电路中的电压或电流，选择适当量程，选取原则是: 使表的读数达到满刻度的1/3以上.(3) 电流表要串联在电路中，电压表要并联在电路中，且使电流从正接线柱流入，负接线柱流出.(4) 根据表的量程及最小分度值，正确读出表的读数，包括估读.例1：如图1-57甲、乙两图为常用的电流表和电压表的刻度盘，在甲图中如果接“0.6A”量程，则表的示数为_____，如果接“3A”量程，则表的示数为_____. 在乙图中，若选用的量程为0～15 V，则表的示数为_____，若选用的量程为0～3 V，则表的示数为_____.解：在甲图中，若选用的量程为0.6A，则最小分度为0.02A，读数应估读到其最小分度的1/2，不是半格的舍去，超过半格的读半格，所以读数为0.37A。
