电缆桥架安装施工要求及规范Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】电缆桥架安装施工要求及规范1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2 和桥架内电缆敷设，应按已批准的设计文件施工。
1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。
见图及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。
12．2 施工准备2．1 技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。
２．施工执行工艺标准、图集、规范齐全。
３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。
４．根据施工图或施工所用电缆应作好电缆牵引力的计算。
1.及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。
2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。
3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。
注:符号△注:符号“○”表示推荐防腐类别。
6.桥架的外观检查桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告。
电缆桥架安装施工要求及规范1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。
1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。
见图12.1.31.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。
12．2 施工准备2．1 技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。
２．施工执行工艺标准、图集、规范齐全。
３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。
４．根据施工图或施工所用电缆应作好电缆牵引力的计算。
1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。
2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。
3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。
4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。
铝合金电缆桥架执行标准
铝合金电缆桥架是一种用于支撑、固定和保护电缆的重要设备，其执行标准对
于保障电缆的安全运行和延长电缆使用寿命起着至关重要的作用。
本文将对铝合金电缆桥架执行标准进行详细介绍，以便相关人员能够更好地了解和遵守相关标准。
首先，铝合金电缆桥架的执行标准应符合国家相关标准要求，如《电缆桥架及
支架技术条件》（GB/T 3048-2007）和《建筑电气工程施工及验收规范》（GB 50260-2015）等。
这些标准规定了铝合金电缆桥架的材质、尺寸、安装要求、质量
检验等方面的具体要求，对于保证铝合金电缆桥架的质量和使用效果具有重要意义。
其次，铝合金电缆桥架的执行标准还应考虑到实际工程应用的需求。
在不同的
工程场景下，对于铝合金电缆桥架的要求可能会有所不同，因此在执行标准中应充分考虑到各种实际情况，确保执行标准的灵活性和适用性。
另外，铝合金电缆桥架的执行标准还应包括对于安全、环保、节能等方面的要求。
在电缆桥架的设计、制造、安装和使用过程中，应当注重安全生产，保障施工人员和设备的安全。
同时，还应考虑到环保和节能的要求，推动铝合金电缆桥架的绿色发展，减少资源浪费和环境污染。
最后，铝合金电缆桥架的执行标准应包括对于质量管理和质量检验的要求。
在
生产和使用铝合金电缆桥架的过程中，应当建立健全的质量管理体系，加强对于产品质量的监控和检验，确保产品符合相关标准要求，提高产品质量和可靠性。
总之，铝合金电缆桥架的执行标准对于保障电缆的安全运行和延长电缆使用寿
命具有重要意义。
相关人员应当充分了解和遵守相关执行标准，确保铝合金电缆桥架的质量和使用效果，推动电缆桥架行业的健康发展。
铝合金电缆桥架技术规程一、引言铝合金电缆桥架作为一种新型的桥架产品，具有重量轻、强度高、耐腐蚀等优点，在电力、通信、化工等领域得到了广泛的应用。
为了确保铝合金电缆桥架的安装、使用和维护符合相关标准和规范，提高其安全性和可靠性，特制定本技术规程。
二、适用范围本技术规程适用于工业与民用建筑中室内外铝合金电缆桥架的设计、施工、验收和维护。
三、术语和定义1、铝合金电缆桥架：由铝合金材料制成的用于支撑和保护电缆的托盘、梯架等部件的总称。
2、托盘式铝合金电缆桥架：带有托盘的铝合金电缆桥架。
3、梯式铝合金电缆桥架：带有梯架的铝合金电缆桥架。
四、材料要求1、铝合金材质应符合相关国家标准，其化学成分和机械性能应满足设计要求。
2、桥架表面应进行防腐处理，如阳极氧化、喷漆等，以提高其耐腐蚀性能。
3、连接件、附件等应采用与桥架主体相同材质或性能相近的材料。
五、设计要求1、应根据电缆的数量、规格、走向等因素，合理确定桥架的类型、规格和布局。
2、桥架的承载能力应满足电缆及其附件的重量和运行时产生的附加荷载要求。
3、桥架的弯曲半径应不小于电缆最小允许弯曲半径。
六、安装要求1、安装前应检查桥架及其附件的质量，如有缺陷应及时处理。
2、桥架的安装应牢固可靠，水平度和垂直度偏差应符合相关标准。
3、桥架之间的连接应采用专用连接件，并保证连接紧密。
4、桥架与支架、吊架之间的固定应牢固，不得有松动现象。
七、接地要求1、铝合金电缆桥架应可靠接地，接地电阻应符合相关标准。
2、接地干线应采用截面积不小于 4mm²的铜芯导线。
八、防火要求1、在有防火要求的场所，应选用具有防火性能的铝合金电缆桥架。
2、防火桥架的表面应涂覆防火涂料，其耐火极限应符合设计要求。
九、维护要求1、定期检查桥架的外观，如有腐蚀、变形等现象应及时处理。
2、检查桥架的连接部位，确保连接牢固。
3、清理桥架内的杂物，保证电缆的正常运行。
十、质量验收1、验收应依据相关标准和设计文件进行。
电缆桥架安装施工要求及规范1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。
1．3 由支、吊、托架支撑的托盘(槽)或梯架直线段、弯通非直线段组合而成,敷设电缆具有连续性的刚性结构系统,为电缆桥架。
见图12.1。
31.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠,且必须符合下列规定:１．金属电缆桥架及支架全长应不少于2处与接地（PE)或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
1．6 电缆桥架处如有防火要求的场所,应采取防火隔离措施。
12．2 施工准备2．1 技术准备:１．按照已批准的施工组织设计（施工方案)进行技术、安全交底。
２．施工执行工艺标准、图集、规范齐全。
３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录,以保证施工顺利进行.４．根据施工图或施工所用电缆应作好电缆牵引力的计算.1。
电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。
2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。
3。
桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。
4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所,宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板.低压电力电缆与控制电缆共用同一托盘或梯架时，应选用中间有隔板的托盘或梯架；在托盘、梯架分支、引上、引下处应设适当的弯通；因受空间条件限制不便装设弯通或有特殊要求时，可选用软连接板，铰接板;伸缩缝应设置伸缩板；连接两段不同宽度或高度的托盘、梯架可配置变宽或变高板。

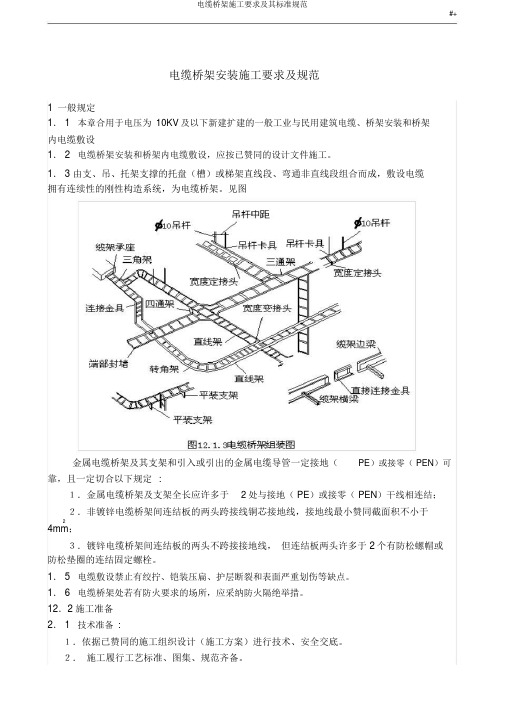

#+电缆桥架安装施工要求及规范1一般规定1． 1本章合用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1． 2电缆桥架安装和桥架内电缆敷设，应按已赞同的设计文件施工。
1． 3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆拥有连续性的刚性构造系统，为电缆桥架。
见图金属电缆桥架及其支架和引入或引出的金属电缆导管一定接地（PE）或接零（ PEN）可靠，且一定切合以下规定:１．金属电缆桥架及支架全长应许多于2处与接地（ PE）或接零（ PEN）干线相连结；２．非镀锌电缆桥架间连结板的两头跨接线铜芯接地线，接地线最小赞同截面积不小于24mm；３．镀锌电缆桥架间连结板的两头不跨接接地线，但连结板两头许多于 2个有防松螺帽或防松垫圈的连结固定螺栓。
1． 5电缆敷设禁止有绞拧、铠装压扁、护层断裂和表面严重划伤等缺点。
1． 6电缆桥架处若有防火要求的场所，应采纳防火隔绝举措。
12．2 施工准备2． 1技术准备:１．依据已赞同的施工组织设计（施工方案）进行技术、安全交底。
２．施工履行工艺标准、图集、规范齐备。
#+３．电缆桥架敷设前，应检查桥架敷设有无与其余设施、管线交错或重叠没法施工的地方，施工前应与各工种、监理或建设单位及设计单位磋商好，并作好记录，以保证施工顺利进行。
４．依据施工图或施工所用电缆应作好电缆牵引力的计算。
1.电缆桥架规格及型号一定切合设计要求，附件齐备；桥架与配件、附件和紧固件各样型钢均应采纳镀锌标准件。
2.各样规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应圆滑平坦，无棱刺，不该有歪曲翘边等变形现象。
3.桥架订货或制作应按设计要求进行，不该有误，应频频校核免得造成浪费。
4.桥架安装选择需障蔽电气扰乱的电缆回路，有腐化的场所、易燃粉尘场所，应采纳无盖无孔关闭型托盘，当需要就地取材的场所，宜采纳组装式托盘或有孔托盘及梯架；在简单积灰和其余需掩盖的环境或户外场所，宜带有盖板。
v1.0 可编辑可修改电缆桥架安装施工要求及规范1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。
1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。
见图金属桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。
12．2 施工准备2．1 技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。
２．施工执行工艺标准、图集、规范齐全。
３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。
４．根据施工图或施工所用电缆应作好电缆牵引力的计算。
1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。
2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。
3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。
4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。
第一部分技术规范1 总则1.1 本技术规范书适用于兖矿菏泽综合利用电厂工程（1×300MW机组) 全厂铝合金电缆桥架及竖井，包括连接片和紧固件、电缆引下装置、螺栓等附件设备的技术要求及相关的订货基本技术条件。
1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合工业标准和本规范书的优质产品；同时必须满足中国国家的有关安全、环保等强制性法规、标准的要求。
1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节（第九部分“差异表”）中加以详细描述。
1.4卖方须执行本技术规范书所列标准。
本技术规范书中未提及的内容均满足或优于本技术规范书所列的国家标准、国际标准、国家电力行业标准和产品制造国家所采用的有关标准，有矛盾时，按较高标准执行。
1.5 本次铝合金电缆桥架及竖井招标按照不同型号规格，进行分项单件报价再合计总价。
1.6 本技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.7 在合同签定后，买方有权因规范、标准、规程发生变化而提出一些补充要求，具体项目由买、卖双方共同商定，但不产生商务变化。
1.8本工程只接受设备制造单位或制造单位直接委托法人代表来投标，不接受工贸公司等中介性质的单位来投标。
1.9设计制造采用的专利涉及到的全部费用均被认为已包含在供货总价中，卖方保证买方不承担有关供货涉及专利的一切责任和费用，且商务价格不作调整。
2.0针对本工程特点，卖方有责任审查招标方提供的图纸资料，并对桥架选型的正确性负责。
如现场安装过程中发现有问题，应无条件配合进行修改以及货物的调换。
2.1 本技术规范书未尽事宜，由买卖双方协商确定。
2 设计条件与环境条件2.1 设备安装地点：化水车间及厂区2.2 厂址位于山东省西南部菏泽市郓城县境内，该区属暖温带半湿润东亚季风区大陆性气候，终年环流置于高压西风带内，地面高低压系统活动频繁，四季分明，3～5月份为春季，6～8月份为夏季。
铝合金电缆桥架国家标准铝合金电缆桥架是一种用于支撑电缆的重要设备，它在电力、通信、建筑等领域起着至关重要的作用。
为了规范铝合金电缆桥架的生产和使用，国家颁布了一系列的标准，以确保其安全可靠、质量稳定。
本文将就铝合金电缆桥架国家标准进行详细介绍，以便更好地指导相关生产和使用。
首先，铝合金电缆桥架国家标准主要包括了材料、结构、安装、检测等方面的内容。
在材料方面，标准规定了铝合金电缆桥架所使用的材料应符合国家相关标准，具有一定的机械性能和耐腐蚀性能。
在结构方面，标准对铝合金电缆桥架的外形尺寸、连接方式、表面处理等进行了详细的规定，以确保其结构稳定、安装方便。
在安装方面，标准规定了铝合金电缆桥架应按照相关规范和要求进行安装，确保其在使用过程中不会出现安全隐患。
在检测方面，标准对铝合金电缆桥架的外观质量、尺寸偏差、表面处理质量等进行了详细的检测方法和要求，以确保其质量稳定、可靠耐用。
其次，铝合金电缆桥架国家标准的制定对于提高铝合金电缆桥架的质量和安全性具有重要意义。
通过严格的标准要求，可以有效地规范铝合金电缆桥架的生产和使用，提高其质量稳定性和安全可靠性。
同时，标准的制定也可以促进铝合金电缆桥架行业的健康发展，推动相关企业不断提升技术水平，提高产品质量，满足市场需求。
最后，铝合金电缆桥架国家标准的执行需要相关生产企业和使用单位高度重视。
生产企业应严格按照国家标准要求进行生产，确保产品质量稳定可靠；使用单位应严格按照国家标准要求进行安装和使用，确保设备运行安全可靠。
同时，相关部门应加强对铝合金电缆桥架产品的监督检查，发现问题及时进行整改，确保产品质量和安全性。
综上所述，铝合金电缆桥架国家标准的制定和执行对于规范铝合金电缆桥架的生产和使用具有重要意义，有利于提高产品质量和安全性，促进行业的健康发展。
希望相关企业和单位能够严格执行国家标准要求，共同推动铝合金电缆桥架行业的发展。
铝合金电缆桥架及竖井技术要求1. 概述铝合金电缆桥架及竖井，是现代电力行业中广泛使用的一种电气设备。
其主要作用是为电力设备提供电缆线路的支撑和保护。
铝合金电缆桥架及竖井具有轻质、美观、无毒、易安装等特点，被广泛应用于医院、学校、商店、酒店、机场、车站、码头、工厂等场所。
2. 技术标准2.1 材料要求铝合金电缆桥架及竖井的主要材料是高强度铝合金，其化学成分应符合以下要求：•铝（Al）的含量不少于99.0%；•铁（Fe）的含量不超过0.5%；•硅（Si）的含量不超过0.5%；•铜（Cu）的含量不超过0.3%；•锰（Mn）的含量不超过0.3%；•锌（Zn）的含量不超过0.2%；•钛（Ti）的含量不超过0.2%。
此外，铝合金电缆桥架及竖井的表面要求光滑、无裂纹、无凹陷、无氧化皮、不应有明显的焊渣、毛刺及其他缺陷。
2.2 规格要求铝合金电缆桥架及竖井的规格应符合以下要求：•架桥宽度不小于100mm；•架桥高度不小于50mm；•架桥间距不大于3m；•竖井宽度不小于500mm；•竖井高度不小于400mm；•架桥和竖井的厚度应符合使用要求。
2.3 技术要求铝合金电缆桥架及竖井的制作、安装和使用应符合以下要求：•喷涂膜厚应符合要求；•弯曲角度应符合要求；•固定件应牢固可靠，并符合力学原理；•接地连接应符合规定；•架桥和竖井的表面应防滑、防腐、耐磨、易清洗。
2.4 检验标准铝合金电缆桥架及竖井的检验应符合以下标准：•架桥和竖井的尺寸误差不得大于正负1.5mm，架距误差不得大于正负2mm；•弯曲件应符合曲线图的要求；•喷涂面应均匀涂覆厚度符合国家标准；•接地电阻应符和规定。
3. 单位的责任铝合金电缆桥架及竖井的使用单位应承担以下责任：•按时维护，及时检查；•严禁超载，保证安全；•维修和改造应符合相关工程规范；•定期检验，确保正常使用。
4.铝合金电缆桥架及竖井作为一种电气设备，在现代化建设中得到了广泛的应用。
它具有轻便、美观、无毒、易安装等优点，但也有其自身的技术要求。
第一部分技术规范1 总则1.1 本技术规范书适用于兖矿菏泽综合利用电厂工程（1×300MW机组) 全厂铝合金电缆桥架及竖井，包括连接片和紧固件、电缆引下装置、螺栓等附件设备的技术要求及相关的订货基本技术条件。
1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合工业标准和本规范书的优质产品；同时必须满足中国国家的有关安全、环保等强制性法规、标准的要求。
1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节（第九部分“差异表”）中加以详细描述。
1.4卖方须执行本技术规范书所列标准。
本技术规范书中未提及的内容均满足或优于本技术规范书所列的国家标准、国际标准、国家电力行业标准和产品制造国家所采用的有关标准，有矛盾时，按较高标准执行。
1.5 本次铝合金电缆桥架及竖井招标按照不同型号规格，进行分项单件报价再合计总价。
1.6 本技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.7 在合同签定后，买方有权因规范、标准、规程发生变化而提出一些补充要求，具体项目由买、卖双方共同商定，但不产生商务变化。
1.8本工程只接受设备制造单位或制造单位直接委托法人代表来投标，不接受工贸公司等中介性质的单位来投标。
1.9设计制造采用的专利涉及到的全部费用均被认为已包含在供货总价中，卖方保证买方不承担有关供货涉及专利的一切责任和费用，且商务价格不作调整。
2.0针对本工程特点，卖方有责任审查招标方提供的图纸资料，并对桥架选型的正确性负责。
如现场安装过程中发现有问题，应无条件配合进行修改以及货物的调换。
2.1 本技术规范书未尽事宜，由买卖双方协商确定。
2 设计条件与环境条件2.1 设备安装地点：化水车间及厂区2.2 厂址位于山东省西南部菏泽市郓城县境内，该区属暖温带半湿润东亚季风区大陆性气候，终年环流置于高压西风带内，地面高低压系统活动频繁，四季分明，3～5月份为春季，6～8月份为夏季。
9～11月份为秋季，12～2月份为冬季。
春季干燥多风，夏季炎热、多雨，秋季温和凉爽，冬季干冷雨雪稀少。
由于降水随季节、年际变化大，旱涝时有发生。
春季旱、夏季涝、秋季干旱是本地的气候规律。
郓城气象站观测资料所反映的该地区各项气象特征参数如下：累年平均气温为13。
6℃，累年极端最高气温42.4℃，发生于1966年7月19日；累年极端最低气温-18.7℃，发生于1975年1月2日。
累年年平均降水量657.6mm，累年年最大降水量1216.9mm，发生于1964年；累年年最小降水量360.8mm，发生于2002年。
累年平均气压为 1011.5hPa。
累年平均水汽压为 13.4hPa，累年平均相对湿度为 71％；累年最小相对湿度为 1%，发生于1981年3月。
累年年平均蒸发量1651.9mm，累年年最大蒸发量2314.2mm，发生于1968年；累年年最小蒸发量1043.8mm，发生于2007年。
基本风压采用0.40kN/m2，50年一遇10m高处10min平均最大风速为25.3m/s；100年一遇风压采用0.45 kN/m2，相应风速26.8m/s。
50年一遇基本雪压采用0.30kN/m2.30年一遇极端最低气温为-18.5℃，相近年份发生在1975年。
最近十年最多冻融交替循环次数为5次。
累积频率10％日平均湿球温度为26.7℃，发生于2003年8月1日，对应的日平均气温为28.3℃，相对湿度为89％，日平均风速为1.8m/s，日平均气压为996.0 hPa。
累年最大冻土深度 37cm，发生于 2003年1月 2天。
累年最大积雪深度 17cm，发生于 2001年1月7日。
累年最大覆冰厚度: 10mm(风速1.5m/s)日照强度： 0.1W/cm2（风速0.5m/s）2.3 海拔高度： <1000m2.4 地震烈度：Ⅶ度,按Ⅷ度设防场地地震动峰值加速度为 0.13cm/s2电缆桥架及竖井在设计、制造中，应该采取抗震计算及措施，满足Ⅷ级抗震的要求；电缆桥架及竖井等设备的自振频率应该躲开设备安装场地土的特征频率，避免发生地震时，设备与地震波发生共振。
2.5 污秽等级： IV级，泄露比距为3.1cm/kV（最高工作线电压）3 设备规范3.1 合同设备包括卖方向其它厂商购买的所有附件和设备，这些附件和设备应符合相应的标准规范或法规的最新版本或其修正本的要求，除非另有特别说明，将包括在投标期内有效的任何修正和补充。
3.2 除非合同另有规定，均须遵守最新的国家标准（GB）和国际电工委员会(IEC)标准以及国际单位制(SI)标准。
进口产品，还应遵守进口方国家标准，当上述标准不一致时按高标准执行。
所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织(ISO)和国际单位制(SI)的标准。
3.3 应遵循的但不限于下列现行有效版的规范和标准（以最新版本为标准）JB/T10216 电控配电用电缆桥架GB50229 火力发电厂与变电所设计防火规范GB50217 电力工程电缆设计规范GB700 普通碳素结构钢技术条件GB715 普通碳素钢铆螺用热扎圆钢技术条件GB/T 1408 固体绝缘材料电气强度实验方法工频下的试验GB/T 1410 固体绝缘材料体积电阻率和表面电阻率试验方法GB5117 碳钢焊条GB1720 漆膜附着力测定法GB1764 漆膜厚度测定法GB/T 2423.4 电工电子产品基本环境试验规程试验Db: 交变湿热试验方法GB/T2423.17 电工电子产品基本环境试验规程试验Ka: 盐雾试验方法GB/T2423.46 电工电子产品环境试验第2部分: 试验方法试验Ef: 撞击摆锤GB4956 磁性基体上非磁性覆盖层厚度测量磁性方法GB5270 金属基体上金属覆盖层(电沉积层和化学沉积层)附着强度试验方法GB8624 建筑材料燃烧性能分级方法GB8625 建筑材料燃烧性试验方法GB9978 建筑构件耐火试验方法JGJ82 钢结构高强度螺栓连接的设计、施工及验收规范GB/T11253 碳素钢和低合金结构冷扎薄钢板及钢带GB/T5780 六角头螺栓GB/T6170 六角螺母GB/T97.1 垫圈GB/T93 弹簧垫圈GB/T12 半圆头方颈螺栓GB2101 型钢验收、包装、标志及质量证明的一般要求GB50150 电气装置安装工程电气设备交接试验标准GB50168 电气装置安装工程电缆线路施工及验收规范GB50169 电气装置安装工程接地装置施工及验收规范GB/T13384 机电产品包装通用技术条件GB191 包装、储运标志Q/ZB75 机械加工通用技术条件Q/ZB76 装配通用技术条件GB/T985 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸GB/T700 碳素结构钢GB/T716 碳素结构钢冷扎钢带GB/T912 碳素结构钢和低合金结构钢热扎薄钢板及钢带GB/T1804 一般公差线性尺寸的未注公差GB/T4955 金属覆盖层覆盖层厚度测量阳极溶解库伦法GB/T5270 金属基体上的金属覆盖层（电沉积层和化学沉积层）附着强度试验方法。
GB708 冷轧钢板和钢带的尺寸、外型、重量及允许偏差GB709 冷轧钢板和钢带的尺寸、外型、重量及允许偏差GB1804 未注公差尺寸的极限偏差GB12615-12619 抽芯铆钉技术条件GB3880 一般工业用铝及铝合金板、带材CECS106 铝合金电缆桥架技术规程GB/T5237 铝合金建筑型材GB6892 工业用铝镁合金热挤压型材GB 6462 金属和氧化物覆盖层、横断面厚度显微镜测量方法GB10569 优质铝及铝镁合金冷轧板GB 8014 铝及铝镁合金阳极氧化，阳极氧化膜厚度的定义和有关测量厚度的规定GB10858 铝及铝镁合金焊丝GB3199 铝及铝合金加工产品的包装、标志、运输、贮存在合同执行过程中,若又出版了与合同货物有关的新的标准,也视为应遵循的标准。
以及相关的NEMA MG1-22、AS1359、IEC等标准以上标准均执行最新版本。
这些法则和标准提出了最基本要求，如果根据卖方的意见并经买方接受，使用优于或更为经济的设计或材料，并能使卖方设备良好地、连续地在本规范所规定的条件下运行时，则这些标准也可以由卖方超越。
3.4 当标准、规范之间出现矛盾时，卖方应将矛盾情况提交给买方，以便在开始生产前制定解决方案。
4 铝合金电缆桥架及竖井技术要求4.1 结构要求铝桥架侧边及横档用挤压型材，宜选用牌号为6063-T5的铝合金，其材质性能应符合(铝合金建筑型材)GB/T5237标准，当工程条件有特殊要求时，材质由买卖双方议定。
不得使用再生铝合金材，提供型材厂家的资质，材质检验报告。
铝桥架用铝合金板材，宜选用牌号为5052合金板，其材质性能应符合(优质铝及铝合金冷轧板)GB10569标准。
铝桥架用铝铆钉，应符合(抽芯铆钉技术条件)GB12615-12619等标准。
气体保护电弧焊用焊丝，应符合(铝及铝合金焊丝)GB10858标准。
连接用螺栓、螺母、垫圈、自攻螺丝等紧固件，采用304不锈钢材质，其技术质量应符合国家现行有关标准。
4.2板材厚度100到400mm宽桥架要求：桥架侧边、横档、底板、盖板厚度不小于2.5mm，600和800mm宽桥架要求桥架侧边、横档、桥架底板、盖板厚度不小于3.5mm。
4.3便于捆绑电缆，所有槽式电缆桥架及弯通里面均加横撑，横撑距离托盘底部钢板的尺寸为2mm，横撑间距与梯形桥架间距一致。
4.4表面处理铝合金桥架表面阳极氧化处理，氧化膜厚度符合下表AA10的规定。
氧化膜需经封孔处理。
4.5 伸缩板桥架沿长度方向每隔30m的距离设置一处伸缩板。
4.6 保护电路连续性全部桥架及竖井系统应有可靠的电气连接并接地。
保护电路连续性的技术要求为：在有跨接点处连接电阻应小于等于0.333 mΩ；无接点处连接电阻应小于等于0.333mΩ/m。
在伸缩板或有缝隙处，采用编织铜线进行连接，编织铜线截面不小于25mm2，编织铜线两端带接线端子。
本工程中，电气专业桥架要求沿铝桥架全长单独敷设接地干线时其导体线的截面积应符合有关规定的要求，且每件托盘梯架（包括非直线段）最少应有一点与接地干线可靠连接。
接地线沿电缆桥架侧板敷设，直线段每隔1m固定一次，转弯处应增加固定点；当电缆托盘有数层时，接地线只架设在顶层电缆托盘侧板上安装，装在哪一侧由工程设计确定，并每隔6m与下面各层电缆托盘跨接一次。
热工专业桥架要求用编织铜线每20m重复接地一次, 编织铜线截面不小于25mm2，编织铜线两端分别通过接地螺栓连接到梯架和立柱上，卖方应在梯架和立柱上适当位置预留接地螺栓孔。
