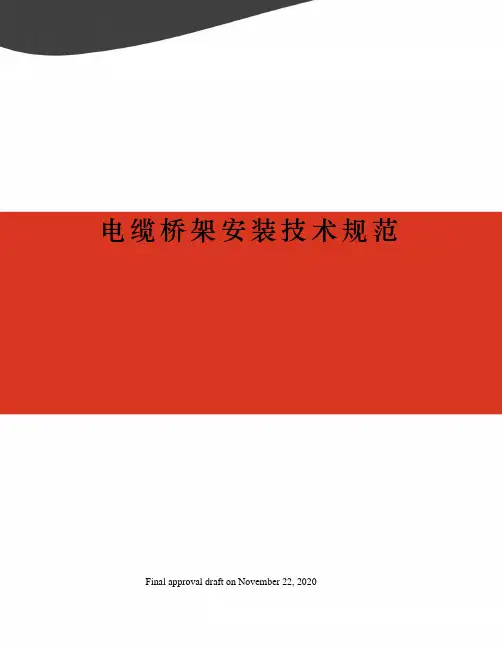

电缆桥架安装技术规范 Final approval draft on November 22, 2020电缆桥架安装规范一、总则为餍足工程设计中对电缆桥架的安装要求，特体例此暂行规定。

待国度规范有电缆桥架安装的具体要求后，即以国度规定为准。

电缆桥架供工矿企业以及平易近用修建敷设电力电缆、控制电缆、通讯电缆及自控管缆等之用。

2、电缆桥架的安装电缆桥架的总最简单的面安插应作到间隔最短，经济合理，安全运行，并应餍足施工安装，维修以及敷设电缆的要求。

电缆桥架应有足够的刚度以及强度，对电缆提供可靠的支撑。

电缆敷设后，电缆桥架的挠度应半大于电缆桥架跨度的1/200。

当电缆桥架的跨度≥6000mm时，其挠度应半大于电缆桥架的跨度的1/150。

电缆桥架应尽可能在建、构筑物(如墙、柱、梁、楼板等)上安装，与土建专业密切配合。

电缆桥架与工艺管架共架安装时，电缆桥架应安插在管架的一侧。

电缆桥架与各种管道平行架设时，其净间隔应餍足下列要求：电缆桥架与一般工艺管道(如压缩空气嗓道等)平行架设时不小于400mm。

电缆桥架与具备腐化性液体管道平行架设时不小于500mm。

电缆桥架不宜在输送具备腐化性液体管道的下方或具备腐化性气体管道上方平行安装。

当无法避免时，应不小于500mm。

且其间应用防腐隔板隔开。

电缆桥架与热力管道平行架设，热力管道有保暖层时不小于500mm，无保暖层时不小于1000mm。

电缆桥架不宜在热力管道的上方平行安装，当无法避免需在热力管道上方平行安装时，应不小于1000mm，其间应采取有效的隔热办法。

电缆桥架与各种管道交织时，其净间隔应餍足下列要求：电缆桥架与一般工艺管道交织时，不小于300mm。

电缆桥架与具备腐化性液体管道下方或具备腐化性气体管道上方交织时，应不小于500mm，且在交织处用防腐化盖板将电缆桥架保护起来，其盖板长度应不小于d+2000mm，(d为管道外径)。

电缆桥架与热力管道交织，热力管道有保暖层时，应不小于500mm，无保暖层时，应不小于1000mm，且在交织处应用隔热板(例如石棉板)将电缆桥架保护起来，隔热板长度应不小于d+2000mm。

电缆桥架安装要求及规范集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-电缆桥架安装要求及规范指导1、电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,个生产厂家的规格程式缺乏通用性,因此,设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用的桥架。

(1)确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。

在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。

(2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。

(3)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格,托臂的长度,支柱的长度、间距,桥架的宽度和层数。

(4)确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选折相应的盖板。

(5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。

2、如与电力电缆桥架合用时,应将电力电缆和弱电电缆各直一侧,中间采用隔板分隔。

3、弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。

4、电缆桥架安装要求(1)槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。

(2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。

(3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。

(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确。

直线段：注明全长、桥架层数、标高、型号及规格。

01一般规定1.1、本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设电缆桥架作为布线工程的一个配套项目，目前尚无专门的规范指导，各生产厂家的规格程式缺乏通用性，因此，设计选型过程应根据弱电各个系统电缆的类型、数量，合理选定适用的桥架。

(1)、确定方向：根据建筑平面布置图，结合空调管线和电气管线等设置情况、方便维修，以及电缆路由的疏密来确定电缆桥架的最佳路由。

在室内，尽可能沿建筑物的墙、柱、梁及楼板架设，例如在利用综合管廊架设时，则应在管道一侧或上方平行架设，并考虑引下线和分支线尽量避免交叉，如无其它管架借用，则需自设立(支)柱。

(2)、荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。

(3)、确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度,支柱的长度、间距、桥架的宽度和层数。

(4)、确定安装方式：根据场所的设置条件确定桥架的固定方式，选择悬吊式、直立式、侧壁式或是混合式，连接件和紧固件一般是配套供应的，此外，根据桥架结构选择相应的盖板。

(5)、绘出电缆桥架平、剖面图,局部部位还应绘出空间图，开列材料表。

2、如与电力电缆桥架合用时，应将电力电缆和弱电电缆各放置一侧，中间采用隔板分隔。

3、弱电电缆与其它低电压电缆合用桥架时，应严格执行选择具有外屏蔽层的弱电系统的弱电电缆，避免相互间的干扰。

1.2、电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

1.3、由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。

见图下图1.4、金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:1.4.1、金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；1.4.2、非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；1.4.３、镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

2023年电缆桥架安装要求及规范指导一、前言电缆桥架是城市电力、电信、交通、给水排水等基础设施建设的重要组成部分，其安装质量和规范性直接影响到后期设备的使用效果和维护成本。

为了确保电缆桥架安装的质量和规范性，以下是2023年电缆桥架安装的要求和规范指导。

二、基本要求1. 安装前，必须对施工现场进行充分清理，确保没有杂物和障碍物的存在。

2. 安装人员必须经过培训并取得相应的资格证书，具备一定的电气和机械知识。

3. 安装前，必须进行施工方案的编制和审批，并制定相应的工作流程和安全措施。

三、安装规范1. 管道预埋和管件安装(1) 管道预埋必须按照设计要求进行，确保管道间距符合规范，并做好隔音、防潮、防腐处理；(2) 管件安装必须按照设计要求进行，使用金属链接件进行固定，严禁使用非金属联接件。

2. 桥架安装(1) 桥架安装必须按照设计要求进行，确保安装平整、牢固；(2) 桥架的间距应根据线缆的类型和规格确定，并且充分考虑线缆的散热和维护空间；(3) 桥架安装要避免与其他设备的干扰，保持足够的安全距离；(4) 桥架的连接必须使用专用的连接件，连接件的选择应符合相关国家标准。

3. 弯头、变径和分支接口安装(1) 弯头安装必须按照设计要求进行，确保安装平整、牢固，角度符合要求；(2) 变径部分的安装应严格执行设计要求，确保接口紧密连接，无松动现象；(3) 分支接口安装应严格按照设计要求进行，确保接口的可靠性和安全性。

4. 线缆敷设(1) 线缆敷设要遵循规划布线图，确保线缆走向、弯曲半径和敷设高度符合要求；(2) 线缆敷设时，应采取防护措施，保护线缆不受损害；(3) 线缆敷设后，必须进行验收，检查线缆接头的质量和电气性能。

四、安全措施1. 安装过程中，必须配备必要的安全防护措施，如安全帽、安全绳等；2. 高空作业时，必须使用安全绳和安全带，防止人员意外坠落；3. 施工现场必须设置明显的安全警示标志，防止他人误入危险区域；4. 施工现场必须保持清洁和整齐，避免堆放垃圾或杂物，以免引发意外事故。

电缆桥架安装要求及规范
一、电缆桥架安装要求
1、桥架的安装应严格遵循产品设计、制造及安装说明书要求，如有
疑问，应及时向有关部门求证。

2、作业面应平整、无灰尘，尽量满足桥架安装的基础条件。

3、桥架主梁的上、下支点及高度应按设计要求安装，主梁支点应垂
直或尽可能平行，并预留桥架调节位置。

4、桥架主梁应钉固安装，钢筋绑扎时应采用金属固定物连接，避免
位移。

5、桥架的安装应设计预留一定的余量，便于调节和检修。

6、桥架的安装应严禁用角钢等非桥架材料支撑桥架，以避免不安全
因素的发生。

7、应安装瞭望台、防落物隔离护栏、栏杆护栏等，以确保施工安全。

二、电缆桥架安装规范
1、电缆穿线时，应考虑防雷、防水及电缆保护要求，按相关规定进
行安装穿线，避免损坏电缆。

2、电缆穿线时，要求把安装梁遮蔽膨胀缝内的电缆分类组织，绑扎
时应注意电缆的松紧及不能紧绑，以免损坏电缆。

3、电缆桥架配管时，要求把不同性线路之间的间距保持最大的间距，以防止电缆之间出现干扰情况。

4、电缆桥架配管时，应注意走线规律，应按相关技术图纸及规范要求安装。

电缆桥架安装施工流程、规范、技术要求、验收标准（图文并茂详解）在一个机房项目中，比起造价昂贵、高科技的硬件和软件，桥架比较很不起眼，也很少为人关注，但它却也是整个布线工程中不可缺少的部分。

目录01、一般规定 (3)02、施工准备 (5)03、施工工艺 (10)3.1、电缆桥架安装施工工艺 (10)3.2、桥架安装 (11)3.3 桥架的接地 (12)04、支吊架安装 (13)05、桥架安装 (14)06、托臂安装 (20)07、电缆桥架安装要求 (23)08、电缆桥架型式及品种的选择及铺设规范 (24)电缆桥架型式及品种的选择 (24)载荷等级的选择 (25)表面防护处理方式及材质的选择 (26)电缆桥架规格选择 (27)对于电缆桥架的支、吊架的配置 (28)防火 (28)拉挤玻璃钢电缆桥架的接地 (28)桥架系统设计内容 (29)安装 (29)设计要求 (29)载荷能力 (30)09、综合布线技术要求及工程验收标准 (31)01、一般规定1.1、本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设。

电缆桥架作为布线工程的一个配套项目，目前尚无专门的规范指导，各生产厂家的规格程式缺乏通用性，因此，设计选型过程应根据弱电各个系统电缆的类型、数量，合理选定适用的桥架。

(1)、确定方向：根据建筑平面布置图，结合空调管线和电气管线等设置情况、方便维修，以及电缆路由的疏密来确定电缆桥架的最佳路由。

在室内，尽可能沿建筑物的墙、柱、梁及楼板架设，例如在利用综合管廊架设时，则应在管道一侧或上方平行架设，并考虑引下线和分支线尽量避免交叉，如无其它管架借用，则需自设立(支)柱。

(2)、荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。

(3)、确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度,支柱的长度、间距、桥架的宽度和层数。

(4)、确定安装方式：根据场所的设置条件确定桥架的固定方式，选择悬吊式、直立式、侧壁式或是混合式，连接件和紧固件一般是配套供应的，此外，根据桥架结构选择相应的盖板。

电缆桥架安装施工要求及规范Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】电缆桥架安装施工要求及规范1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2 和桥架内电缆敷设，应按已批准的设计文件施工。

1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。

见图及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。

12．2 施工准备2．1 技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。

２．施工执行工艺标准、图集、规范齐全。

３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。

４．根据施工图或施工所用电缆应作好电缆牵引力的计算。

1.及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。

2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。

3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。

注:符号△注:符号“○”表示推荐防腐类别。

6.桥架的外观检查桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告。

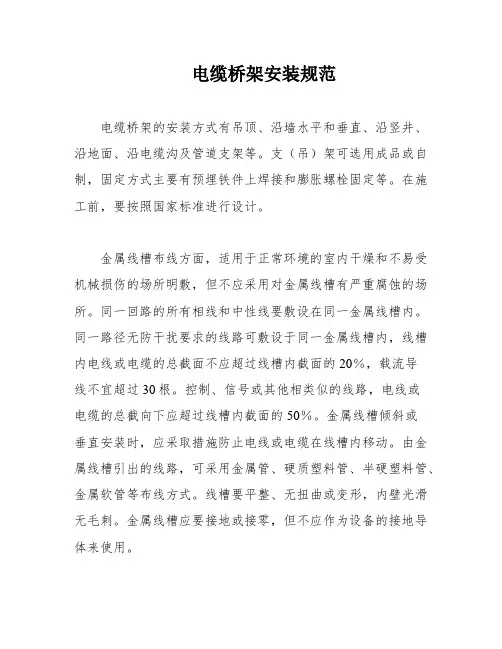

电缆桥架安装规范电缆桥架的安装方式有吊顶、沿墙水平和垂直、沿竖井、沿地面、沿电缆沟及管道支架等。

支（吊）架可选用成品或自制，固定方式主要有预埋铁件上焊接和膨胀螺栓固定等。

在施工前，要按照国家标准进行设计。

金属线槽布线方面，适用于正常环境的室内干燥和不易受机械损伤的场所明敷，但不应采用对金属线槽有严重腐蚀的场所。

同一回路的所有相线和中性线要敷设在同一金属线槽内。

同一路径无防干扰要求的线路可敷设于同一金属线槽内，线槽内电线或电缆的总截面不应超过线槽内截面的20％，载流导线不宜超过30根。

控制、信号或其他相类似的线路，电线或电缆的总截向下应超过线槽内截面的50％。

金属线槽倾斜或垂直安装时，应采取措施防止电线或电缆在线槽内移动。

由金属线槽引出的线路，可采用金属管、硬质塑料管、半硬塑料管、金属软管等布线方式。

线槽要平整、无扭曲或变形，内壁光滑无毛刺。

金属线槽应要接地或接零，但不应作为设备的接地导体来使用。

电缆桥架布线方面，布线时电缆不应有易延燃材料外护层。

在有腐蚀或特别潮湿的场所采用电缆桥架布线时，应根据腐蚀介质的不同采取相应的防护措施。

电缆桥架（托盘）水平安装时的距地高度一般要高于2.50m，垂直安装时距地2m以下部分应加金属盖板保护，但敷设在电气专用房间（如配电室、电气竖井、技术层等）内时除外。

电缆桥架水平安装时，宜按荷载曲线选取最佳跨距进行支撑，跨距一般为1.5～3m。

垂直敷设时，其固定点间距不宜大于2m。

几组电缆桥架在同一高度平行安装时，各相邻电缆桥架间应考虑干扰、维护、检修距离。

在电缆桥架上可以无间距敷设电缆，电缆在桥架内横断面的填充率：控制电缆不应大于50％，电力电缆不应大于40％。

不同电压、不同用途的电缆不宜敷设在同一层桥架上，如受条件限制需安装在同一层桥架上时，应用隔板隔开，线与线间隔应大于200mm。

电缆桥架与各种管道平行或交叉时，其最小净距应符合规定。

电缆桥架安装规范电缆桥架不应安装在腐蚀性气体管道和热力管道上方，也不应安装在腐蚀性液体管道下方。

电缆桥架技术规范书1. 引言电缆桥架是一种用于电缆敷设的支撑结构，广泛应用于建筑物、工厂等场所的电力、通信等系统。

本技术规范书旨在规范电缆桥架的设计、安装和维护等技术要求，以确保电缆桥架系统的可靠性、安全性和高效性。

2. 术语和定义•电缆桥架：用于支撑和固定电缆的金属或非金属结构。

•支架：电缆桥架的基本构件，用于支撑电缆。

•路径：电缆桥架系统中电缆敷设的路径。

•弯头：用于改变电缆敷设路径的构件。

•弯曲半径：电缆在弯头处的最小弯曲半径。

•引上：采用垂直方式将电缆引入或引出电缆桥架系统。

•接地：将电缆桥架系统与地面接地。

3. 设计要求3.1 材料选择 - 电缆桥架的主要构件应选用耐腐蚀、耐火、抗拉强度高的材料，如镀锌钢、不锈钢、铝合金等。

- 电缆桥架的附件如螺栓、螺母等应选用优质的钢材。

- 电缆桥架的密封材料应选用耐老化、耐酸碱、导热性能好的材料。

3.2 结构设计 - 电缆桥架的结构设计应满足电缆敷设、维护和更换的要求，保证电缆径路畅通。

- 电缆桥架的载荷能力要与实际电缆负荷相适应，预留一定的安全系数。

- 电缆桥架系统应具备良好的通风性，以保持电缆的散热。

3.3 弯头设计 - 弯头的设计应充分考虑电缆在弯曲处的弯曲半径，避免电缆过度弯曲引起电缆损坏。

- 弯头的安装位置应符合实际敷设需求，避免弯头安装过密导致电缆敷设困难。

3.4 接地设计 - 电缆桥架系统应具备良好的接地性能，以保护电缆系统免受雷击和地电流侵害。

- 电缆桥架的接地连接点应保持良好的接触，接地电阻应符合国家标准要求。

4. 安装要求4.1 基础处理 - 电缆桥架的安装基础应坚实、平整，不得有倾斜、松动等现象。

- 基础处理过程中应注意排水，避免积水对电缆桥架的腐蚀。

4.2 安装方法 - 根据设计图纸，合理进行电缆桥架的安装。

- 安装过程中应遵循安全操作规程，保护自己和他人的人身安全。

4.3 弯头安装 - 弯头的安装位置要符合设计要求，并采用固定件固定好。

电缆桥架安装施工1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设. 1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

1．3 由支、吊、托架支撑的托盘(槽)或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。

见图12。

1。

31.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠,且必须符合下列规定：１．金属电缆桥架及支架全长应不少于2处与接地（PE)或接零（PEN)干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线,接地线最小允许截面积不小于4mm2;３．镀锌电缆桥架间连接板的两端不跨接接地线,但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

1．6 电缆桥架处如有防火要求的场所,应采取防火隔离措施。

12．2 施工准备2．1 技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。

２．施工执行工艺标准、图集、规范齐全。

３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。

４．根据施工图或施工所用电缆应作好电缆牵引力的计算。

1.电缆桥架规格及型号必须符合设计要求，附件齐全;桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件.2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整,无棱刺，不应有扭曲翘边等变形现象。

3.桥架订货或制作应按设计要求进行,不应有误，应反复校核以免造成浪费.4。

桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘,当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架;在容易积灰和其它需遮盖的环境或户外场所,宜带有盖板。

●电缆桥架（托盘）安装●电缆桥架施工安装的技术条件1．与电缆桥架安装有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。

2．配合土建结构施工过墙、过楼板的预留孔（洞），预埋铁件的尺寸应符合设计规定。

3．电缆沟、电缆隧道、竖井内、顶棚内、预埋件的规格尺寸、坐标、标高、间隔距离、数量不应遗漏，应符合设计图规定。

4．电缆桥架安装部位的建筑装饰工程全部结束。

5．通风、暖卫等各种管道施工已经完工。

6．材料、设备全部进入现场，经检验合格。

●电缆桥架（托盘）施工安装一．电缆桥架施工工艺流程开箱点件吊（支）架制作与安装电缆桥架安装试运行竣工验收（一）开箱点件检验1．电缆桥架开箱点件检验应由建设单位或监理单位组织施工单位、供货单位共同进行检查验收，并做好开箱点件记录。

2．根据设计图清单与设备装箱单，检查电缆桥架及其附件的规格型号、数量应符合设计规定。

3．电缆桥架及其附件，应采用经过镀锌处理（或喷塑与防腐处理）的定型产品，其桥架内外应光滑平整，无棱刺，不应有扭曲，翘边，外观无损伤变形等现象。

4．特殊要求附件如防护罩、标准联接件其规格型号、数量应符合设计要求，其外观无损伤变化等异常现象。

5．经过检查发现电缆桥架或附件质量严重不合格或不符合设计要求者，应及时进行更换，经妥善处理合格后才准进入现场使用。

（二）吊（支）架的安装吊（支）架的安装一般有两种方法，一种是采用标准的托臂和立柱进行安装。

另一种是采用自制加工吊架或支架进行安装。

目前我国电缆桥架生产制造工艺和产品质量都相应提高，而且配套标准附件如托臂、立柱、联接件等相应齐全，为了保证电缆桥架的工程质量，应优先采用标准附件，下面对两种方法举例说明。

1．成品托臂与立柱的安装（1）成品托臂的安装成品托臂的安装方式有沿顶板型安装方式，沿墙型安装方式和沿竖井型安装方式。

立柱托臂由底座、工字钢立柱和托臂组成型；沿墙托臂是由底座和托臂组成型；竖井托臂是由40mm×4mm扁钢弯制成型，它们的固定方式采用M10以上的膨胀螺栓进行固定。

电缆桥架安装要求及规范指导1、电缆桥架作为布线工程的一个配套项目，目前尚无专门的规范指导,个生产厂家的规格程式缺乏通用性,因此，设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用的桥架。

（1）确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。

在室内,尽可能沿建筑物的墙、柱、梁及楼板架设，如许利用综合管廊架设时,则应在管道一侧或上方平行架设，并考虑引下线和分支线尽量避免交叉,如无其它管架借用，则需自设立(支)柱。

(2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。

（3）确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度，支柱的长度、间距,桥架的宽度和层数。

(4)确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式，连接件和紧固件一般是配套供应的，此外,根据桥架结构选折相应的盖板。

（5）绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。

2、如与电力电缆桥架合用时，应将电力电缆和弱电电缆各直一侧，中间采用隔板分隔。

3、弱电电缆与其它低电压电缆合用桥架时，应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。

4、电缆桥架安装要求(1)槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。

(2）电缆桥架与用电设备交越时,其间的净距不小于0.5m。

(3)两组电缆桥架在同一高度平行敷设时，其间净距不小于0.6m。

(4）在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高，如能绘制桥架敷设轴侧图,则对材料统计将更精确。

直线段:注明全长、桥架层数、标高、型号及规格。

拐弯点和分支点：注明所用转弯接板的型号及规格.升降段：注明标高变化，也可用局部大样图或剖面图表示。

(5）桥架支撑点，如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高，可同意在平面上列表说明，也可分段标出用不同的剖面图、单线图或大样图表示.(6）电缆引下点位置及引下方式,一般而言，大批电缆引下可用垂直弯接板和垂直引上架，少量电缆引下可用导板或引管,注明引下方式即可。

电缆桥架安装施工要求及规范1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。

见图12.1.31.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。

12．2 施工准备2．1 技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。

２．施工执行工艺标准、图集、规范齐全。

３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。

４．根据施工图或施工所用电缆应作好电缆牵引力的计算。

1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。

2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。

6.桥架的外观检查桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告。

托盘、梯架板材厚度应图12.3.1.5.(2-1) 角钢支架预埋安装图12.3.1.5.(2-２) 钢支架预埋地脚螺栓安装(3)梯型角钢支架的安装:桥架沿墙、柱水平安装时，托壁需安装在异型钢立柱上，而立柱要安装在梯型角钢支架上，使柱和墙上的桥架固定支架（或托臂）在同一条直线上。
