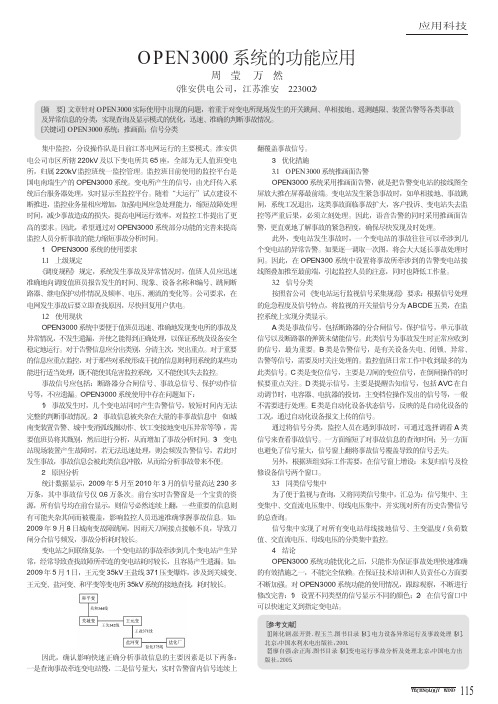

OPEN—3000系统的功能运用及电力调度的优化设置

TECHNOLOGY WIND集中监控，分设操作队是目前江苏电网运行的主要模式。

淮安供电公司市区所辖220kV 及以下变电所共65座，全部为无人值班变电所，归属220kV 监控班统一监控管理。

监控班目前使用的监控平台是国电南瑞生产的OPEN3000系统。

变电所产生的信号，由光纤传入系统后台服务器处理，实时显示至监控平台。

随着“大运行”试点建设不断推进，监控业务量相应增加，加强电网应急处理能力，缩短故障处理时间，减少事故造成的损失，提高电网运行效率，对监控工作提出了更高的要求。

因此，希望通过对OPEN3000系统部分功能的完善来提高监控人员分析事故的能力缩短事故分析时间。

1OPEN3000系统的使用要求1.1上级规定《调度规程》规定，系统发生事故及异常情况时，值班人员应迅速准确地向调度值班员报告发生的时间、现象、设备名称和编号、跳闸断路器、继电保护动作情况及频率、电压、潮流的变化等。

公司要求，在电网发生事故后要立即查找原因，尽快回复用户供电。

1.2使用现状OPEN3000系统中要便于值班员迅速、准确地发现变电所的事故及异常情况，不发生遗漏，并使之能得到正确处理，以保证系统及设备安全稳定地运行。

对于告警信息应分出类别，分清主次，突出重点。

对于重要的信息应重点监控，对于那些对系统形成干扰的信息则利用系统的某些功能进行适当处理，既不能使其危害监控系统，又不能使其失去监控。

事故信号应包括：断路器分合闸信号、事故总信号、保护动作信号等，不应遗漏。

OPEN3000系统使用中存在问题如下：1）事故发生时，几个变电站同时产生告警信号，较短时间内无法完整的判断事故情况。

2）事故信息被夹杂在大量的非事故信息中（如城南变装置告警、城中变消弧线圈动作、钦工变接地变电压异常等等），需要值班员将其甄别，然后进行分析，从而增加了事故分析时间。

3）变电站现场装置产生故障时，若无法迅速处理，则会频发告警信号，若此时发生事故，事故信息会被此类信息冲散，从而给分析事故带来不便。

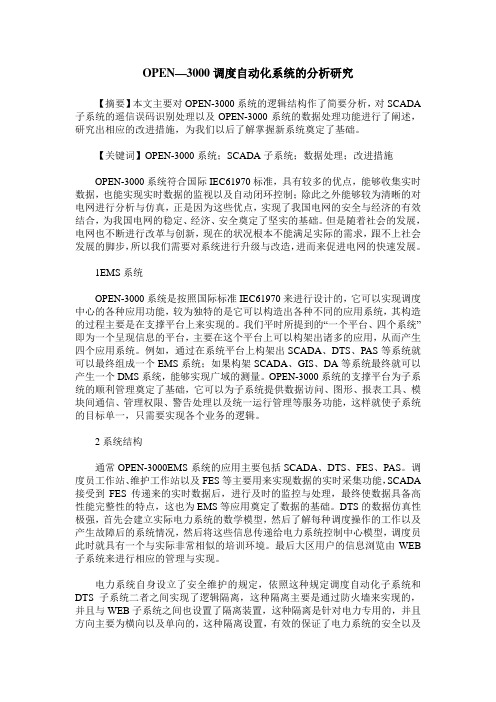

OPEN—3000调度自动化系统的分析研究【摘要】本文主要对OPEN-3000系统的逻辑结构作了简要分析，对SCADA 子系统的遥信误码识别处理以及OPEN-3000系统的数据处理功能进行了阐述，研究出相应的改进措施，为我们以后了解掌握新系统奠定了基础。

【关键词】OPEN-3000系统；SCADA子系统；数据处理；改进措施OPEN-3000系统符合国际IEC61970标准，具有较多的优点，能够收集实时数据，也能实现实时数据的监视以及自动闭环控制；除此之外能够较为清晰的对电网进行分析与仿真，正是因为这些优点，实现了我国电网的安全与经济的有效结合，为我国电网的稳定、经济、安全奠定了坚实的基础。

但是随着社会的发展，电网也不断进行改革与创新，现在的状况根本不能满足实际的需求，跟不上社会发展的脚步，所以我们需要对系统进行升级与改造，进而来促进电网的快速发展。

1EMS系统OPEN-3000系统是按照国际标准IEC61970来进行设计的，它可以实现调度中心的各种应用功能，较为独特的是它可以构造出各种不同的应用系统，其构造的过程主要是在支撑平台上来实现的。

我们平时所提到的“一个平台、四个系统”即为一个呈现信息的平台，主要在这个平台上可以构架出诸多的应用，从而产生四个应用系统。

例如，通过在系统平台上构架出SCADA、DTS、PAS等系统就可以最终组成一个EMS系统；如果构架SCADA、GIS、DA等系统最终就可以产生一个DMS系统，能够实现广域的测量。

OPEN-3000系统的支撑平台为子系统的顺利管理奠定了基础，它可以为子系统提供数据访问、图形、报表工具、模块间通信、管理权限、警告处理以及统一运行管理等服务功能，这样就使子系统的目标单一，只需要实现各个业务的逻辑。

2系统结构通常OPEN-3000EMS系统的应用主要包括SCADA、DTS、FES、PAS。

调度员工作站、维护工作站以及FES等主要用来实现数据的实时采集功能，SCADA 接受到FES传递来的实时数据后，进行及时的监控与处理，最终使数据具备高性能完整性的特点，这也为EMS等应用奠定了数据的基础。

调度自动化OPEN—3000系统显示异常的分析处理作者：徐珊来源：《无线互联科技》2015年第02期摘要：OPEN-3000系统是电网监控及调度人员监视和控制电网的主要技术手段。

文章深入分析了一次因OPEN-3000系统显示异常而导致监控员无法监视电网运行状态的问题，并提出具体解决方法，为更全面掌握OPEN-3000系统，更好地维护系统积累了经验，同时也提高了系统运行的可靠性。

关键词：OPEN-3000系统；显示异常；Qt控件；字体文件库调度自动化系统是确保电网安全、优质、经济供电，提高电网调度运行管理水平的重要手段。

近年来，随着电网规模的不断扩大，电网调度日益复杂，变电站全面实现无人值班，稳定可靠的调度自动化系统已成为电网监控及调度人员监视和控制电网的主要技术手段。

特别是“调控一体化”实施后，监控和调度共用一套自动化系统，对系统画面的正确性和数据的可靠性提出了更高要求。

公司新的调度自动化OPEN-3000系统上线运行之后，系统涵盖地区调度和地区监控部分，“地县一体化实施后”，南京地调所辖变电站近200座。

调度和监控人员在实际操作中会进行大量图形调阅，长时间运行后机器反应慢，图形迟滞，出现文字显示混乱的现象。

本文针对系统运行过程中出现的一次系统显示异常的情况进行分析，剖析问题根源，并提出具体解决办法。

1 故障现象2012年1月31日，监控值班人员反映OPEN-3000系统客户端主控台及告警窗中文字体无法正确显示，被矩形框所代替，导致监控人员不能正常监视画面和查看告警信息，如图1所示。

故障发生后，自动化运维员在值班室工作站上远程登陆到有问题的机器上后重启了OPEN-3000系统客户端，且系统启动一切正常，但监控人员反映此问题依然存在。

由于远程登录无法开启图形化界面，因此需要在当地计算机上查找问题。

2 故障分析与处理运维人员立即到监控室，经初步判断，问题可能与OPEN-3000系统客户端图形化控件Qt 有关。

OPEN3000系统在无锡电网中的应用高红娟（无锡供电公司，江苏无锡214061）摘要：本文简单介绍了无锡地区能量管理系统open3000系统的建设情况和主要特点，提出了基于城域网的分布式SCADA系统用于无人值班变电站监控时需要考虑的问题和解决方法，对系统在调试及试运行过程中的一些特点、存在问题及其解决方法作了较为详尽的论述。

关键词：EMS能量管理系统；IEC61970；责任区；程序化控制0 引言无锡地区原有的调度自动化系统——SD6000于1997年投运，因为运行时间较长在系统功能扩展与技术支持上存在严重瓶颈。

2006年底开始筹建3000系统，于2008年2月正式取代老系统和省调通讯进入试运行。

1 系统的总体结构根据建设目标的要求和无锡公司无人值班变电站运行管理的模式，该系统将建设成集500kV、220kV两个无人值班监控系统及调度自动化EMS 系统功能为一体系统：在调度中心远动机房设置该系统的主站（服务器、前置机及其主网等），依靠SDH光纤通信网络，根据需要在两个不同的监控中心设置工作站；不同电压等级的监控中心通过对相应责任区的设定，依靠软件实现互相隔离。

1.1 硬件配置整个系统遵循IEC61970最新国际标准，采用CORBA组件技术构建系统的集成框架，胖服务器/瘦客户机的C/S结构。

主站端设在调度中心远动机房，主要包括前置处理子系统、数据管理子系统、SCADA子系统、EMS子系统、DTS子系统和WEB 子系统。

监控站目前有两个，一个设在500kV梅里变（500kV监控中心），另一个设在公司蠡园检修基地（220kV锡申监控中心）。

前置通信处理配置128路串行接入通道接口，并配置了网络通信接口用于104规约的接入，以达到对于任一变电站都有串性通道和网络通道的互为备用，任意通道可自动切换，且切换时间小于30s。

数据库服务器采用两台HP Integrity rc6600和磁盘阵列构成主备双机集群服器系统，另有一台相同型号的镜像服务器也可作为它们的备份。

通过OPEN3000系统进行电力系统潮流计算分析摘要：在我国电网不断发展的新形势下，系统失稳的风险也在不断增加，对调度自动化系统提出了更高需求。

作为电力系统预测、分析、决策的重要依据，调度自动化系统和潮流计算具有重要作用，文章结合OPEN3000系统的实践，简要介绍了电力系统潮流计算理论以及相关的算法，分析了OPEN3000系统及其调度员潮流功能，并结合具体实例阐述了通过OPEN3000系统进行电力系统潮流计算分析的具体过程。

关键词：OPEN3000;电力系统;潮流计算;分析随着我国电网向着高电压、远距离、大容量方向发展，电力网络的结构也日益复杂，推动电力系统调度自动化水平不断提升。

日益复杂的网架结构使得电网失稳风险变大，需要通过调度自动化预测与分析电力系统的运行趋势，潮流计算是电网规划、设计、运行分析的重要工具，下文将结合OPEN3000系统的使用，对电力系统潮流计算展开分析和研究。

1 电力系统潮流计算理论和相关算法1.1 电力系统潮流计算理论电力系统将内部的电压、功率在各支路间的稳态分布称为潮流，潮流计算是电力系统进行稳定计算和故障分析的基础，通过潮流计算来分析整个系统内部运行状态，包括电压量值、功率分布、功率损耗等，随着电力系统潮流计算方法的不断成熟，在电力系统调度自动化系统EMS中也集成了调度员潮流（Dispatcher Power Flow）。

1.2 相关算法潮流的最常用模型为根据各母线的注入功率来计算其电压和相角，在潮流计算的算法中，牛顿—拉夫逊法潮流法和快速分解法潮流是最常用的。

1.2.1 牛顿—拉夫逊法潮流法牛顿—拉夫逊法潮流法将潮流方程修改为残差形式并进行泰勒级数展开，得出相应的线性修正方程组，并通过雅克比矩阵来求解非线性方程组，不断缩小系统的残差以提升收敛特性，直至满足收敛标准，求得非线性方程的解。

1.2.2 快速分解法潮流法快速分解法潮流是对潮流方程提出分解因子，将雅克比矩阵常数化与P、Q 修正相结合，收敛性稍差，但能够较大地降低计算量。
