楼梯间及其前室机械加压送风量计算方法分析

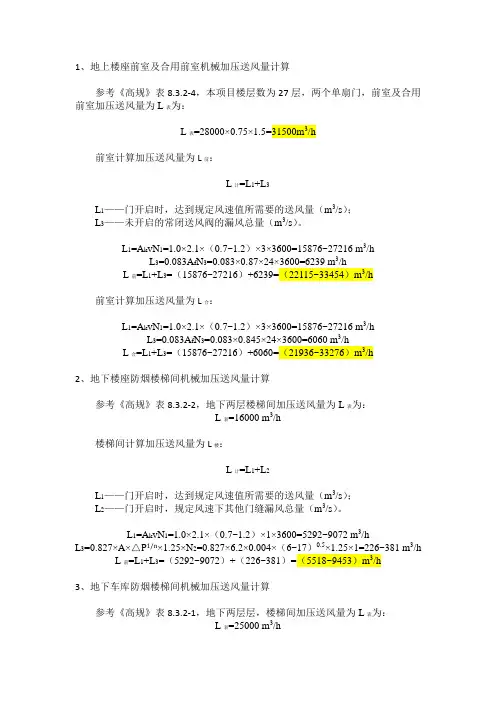

1、地上楼座前室及合用前室机械加压送风量计算参考《高规》表8.3.2-4，本项目楼层数为27层，两个单扇门，前室及合用为：前室加压送风量为L表L表=28000×0.75×1.5=31500m3/h前室计算加压送风量为L：前L计=L1+L3L1——门开启时，达到规定风速值所需要的送风量（m3/s）；L3——未开启的常闭送风阀的漏风总量（m3/s）。

L1=A k vN1=1.0×2.1×（0.7~1.2）×3×3600=15876~27216 m3/hL3=0.083A f N3=0.083×0.87×24×3600=6239 m3/hL前=L1+L3=（15876~27216）+6239=（22115~33454）m3/h 前室计算加压送风量为L：合L1=A k vN1=1.0×2.1×（0.7~1.2）×3×3600=15876~27216 m3/hL3=0.083A f N3=0.083×0.845×24×3600=6060 m3/hL合=L1+L3=（15876~27216）+6060=（21936~33276）m3/h2、地下楼座防烟楼梯间机械加压送风量计算为：参考《高规》表8.3.2-2，地下两层楼梯间加压送风量为L表L表=16000 m3/h楼梯间计算加压送风量为L：楼L计=L1+L2L1——门开启时，达到规定风速值所需要的送风量（m3/s）；L2——门开启时，规定风速下其他门缝漏风总量（m3/s）。

L1=A k vN1=1.0×2.1×（0.7~1.2）×1×3600=5292~9072 m3/hL3=0.827×A×△P1/n×1.25×N2=0.827×6.2×0.004×（6~17）0.5×1.25×1=226~381 m3/h L前=L1+L3=（5292~9072）+（226~381）=（5518~9453）m3/h3、地下车库防烟楼梯间机械加压送风量计算参考《高规》表8.3.2-1，地下两层层，楼梯间加压送风量为L为：表L表=25000 m3/h楼梯间计算加压送风量为L：楼L计=L1+L2L1——门开启时，达到规定风速值所需要的送风量（m3/s）；L2——门开启时，规定风速下其他门缝漏风总量（m3/s）。

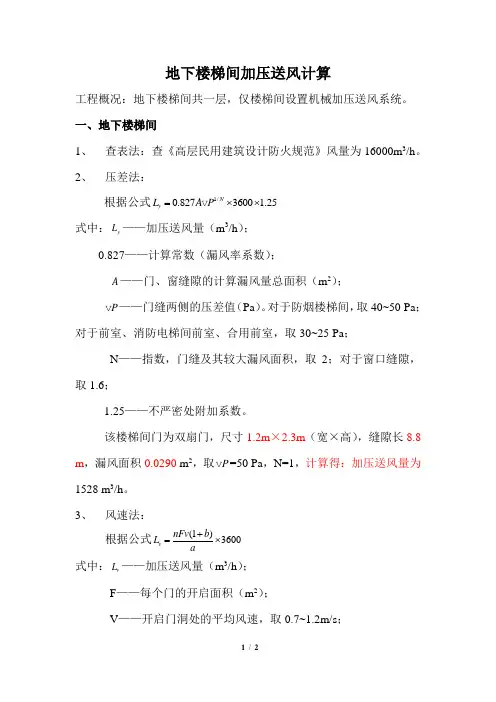

地下楼梯间加压送风计算工程概况：地下楼梯间共一层，仅楼梯间设置机械加压送风系统。

一、地下楼梯间1、 查表法：查《高层民用建筑设计防火规范》风量为16000m 3/h 。

2、 压差法：根据公式1/0.8273600 1.25N y L A P =⨯⨯式中：y L ——加压送风量（m 3/h ）；0.827——计算常数（漏风率系数）；A ——门、窗缝隙的计算漏风量总面积（m 2）； P ——门缝两侧的压差值（Pa ）。

对于防烟楼梯间，取40~50 Pa ；对于前室、消防电梯间前室、合用前室，取30~25 Pa ；N ——指数，门缝及其较大漏风面积，取2；对于窗口缝隙，取1.6；1.25——不严密处附加系数。

该楼梯间门为双扇门，尺寸1.2m ×2.3m （宽×高），缝隙长8.8 m ，漏风面积0.0290 m 2，取P =50 Pa ，N=1，计算得：加压送风量为1528 m 3/h 。

3、 风速法： 根据公式(1)3600v nFv b L a+=⨯ 式中：v L ——加压送风量（m 3/h ）；F ——每个门的开启面积（m 2）；V ——开启门洞处的平均风速，取0.7~1.2m/s ；a——背压系数，根据加压间的密封程度，取0.6~1.0；b——漏风附加率，取0.1~0.2；n——同时开启门的计算数量。

当建筑物为20层以下时取2，当建筑物为20层~32层时取3。

本楼梯间取值：n=2，F=2.52m2，v=0.9 m/s，b=0.1，a=1.0，计算得：加压送风量为11476 m3/h。

综合以上计算结果，楼梯间加压送风风量取16000m3/h。

二、风机选型此处仅防烟楼梯间加压送风，楼梯间加压送风量为16000 m3/h。

考虑漏风对加压送风系统的影响，此处漏风附加系数取20%，因此楼梯间加压送风风机风量为16000X1.15=18400m3/h。

楼梯间高度及形式楼梯间24m以下加压送风形式楼梯间门截面面积Ak（㎡）门洞断面风速v（m/s）楼层数量N1楼梯间送风量L1（m³/s） 3.1512 6.3前室送风量L1（m³/s）独立前室不送风楼梯间疏散门的总面积A1（㎡）Ag为前室疏散门的总面积（㎡）v3.15 3.15 1.2N1：设计疏散门开启的楼层数量公式：楼梯间各层疏散门形式双扇门疏散门数量1疏散门高（m） 2.1疏散门宽（m）1.5每个疏散门的有效漏风面积A（㎡）计算漏风量的平均压力差△P（pa）指数n0.0372122漏风疏散门的数量N2漏风总量L2（m³/s）20.266427519加压楼梯间的总门数（层数）N1楼层数上的总门数N2422单个送风阀门的面积Af（㎡）漏风阀门的数量N3漏风总量L3（m³/s）独立前室不送风1独立前室不送风楼层数4对楼梯间L1（m³/s或m³/h）对前室L1（m³/s或m³/h）L2（m³/s或m³/h）L3（m³/s或m³/h）6.3独立前室不送风0.266427519独立前室不送风楼梯间机械加压送风量Lj（公式计算）前室的机械加压送风量Ls（公式计算）23639.13907独立前室不送风楼梯间机械加压送风量Lj（规范限定）前室的机械加压送风量Ls（规范限定）楼梯间负责系统高度（m）前室负责系统高度（m）按计算按计算15.315.3楼梯间机械加压送风量Lj（计算）前室的机械加压送风量Ls（计算）23639.13907独立前室不送风楼梯间机械加压送风量Lj（设计）前室的机械加压送风量Ls（设计）28366.96688独立前室不送风公式：L3：未开启的常闭送风阀的漏风总量（m³/s）L2：门开启时，规定风速值下，其他门缝漏风总量（m³/s）A:每个疏散门的有效漏风面积,注：疏散门的门缝宽度取0.002-0.004m△P：当开起门洞风速为0.7m/s时，取值6pa△P：当开起门洞风速为1m/s时，取值12pa△P：当开起门洞风速为1.2m/s时，取值17paN2：楼梯间采用常开风口，取值为计算公式为下：公式：未开启的常闭送风阀的漏风总量L3N3：漏风阀门的数量，前室采用常闭风口取值如下：公式：楼梯间或前室的机械加压送风量L1：门开启时，达到规定风速值所需的送风量（m³/s）门开启时，规定风速值下其他门缝漏风总量L2楼梯间及前室机械加压送风系统风量计算(地上楼梯间)门开启时，达到规定风速值所需的送风量L1Ak：一层内开启门的截面面积（㎡），对于住宅楼梯前室，可按一个门的面积取值。

关于高层住宅地下室前室与楼梯间加压送风的探讨由于高层住宅群的高速发展，住宅群都配有地下车库，作为地下车库与单体住宅的连接通道的地下室合用前室、地下室消防电梯前室的防排烟问题，成为地下室火宅时消防疏散的重要通道，笔者将结合相关知识，定性定量的阐述地下室消防前室及地下室合用前室是否需要设置消防加压送风，当需要加压送风时，加压送风量宜为多少。

标签：地下室消防电梯前室；合用前室；安全疏散通道；加压送风量引言：随着现代社会的高速发展，人民生活水平的提高；越来越多的高层民用建筑在全国各地出现，并配套设有地下室及地下车库。

地下车库与高层住宅通过地下室消防电梯前室和合用前室相连接，地下室消防电梯前室及合用前室作为地下室火宅发生时的安全疏散通道，消防上对其有严格的要求！随着现代社会的高速发展，人民生活水平的提高；越来越多的高层民用建筑在全国各地出现。

现在的城镇建设楼盘大多以住宅群的方式出现，一般的住宅建筑面积都在十几万到几十万平米不等，均采用多层与高层住宅相结合的方式呈现。

由于建筑密集，人员居住密集度增加；当代居民各家各户一般都有私家车，地上的空置地已无法满足居民的停车要求，所以一般的住宅群都设置有地下车库及相关的设备用房。

地下车库与住宅通过地下室疏散通道相连接。

地下车库作为停放车辆的场所，车辆多以汽油、燃气为动力；所以地下车库属于容易引起火宅的场所。

另外，一旦着火其产生的浓烟不易排出去（地下室自然通风效果差），故地下车库需要设置消防排烟设施，平时根据地下室情况（半地下室且面积小于2000m2，有均匀可开启的高窗，满足单量车开窗面积要求，采用自然通风。

其它情况设计机械通风）确定是否设置机械通风。

当地下车库发生火宅时，有人员在地下车库，人员须通过地下室疏散通道逃离火源发生地。

地下室前室及楼梯间作为疏散的必经通道，是否需要设置消防设施；困扰了很多暖通设计人员。

很多设计人员认为当地下室仅为一层时，设置加压送风设施太浪费，想当然的不考虑消防措施。

楼梯间及其前室机械加压送风量计算方法分析1、前言高层建筑的楼梯间、电梯井、管道井等竖向管井，如没有考虑防排烟措施，由于烟囱效应，在发生火灾时，将成为火势迅速蔓延的主要途径。

高层建筑每一个水平防火分区根据人员的疏散流程，是从第一安全地带（走廊），到第二安全地带（楼梯间前室），到第三安全地带（疏散楼梯），再到室外的过程。

所以，防烟楼梯间及其前室、消防电梯前室和合用前室，应设独立的防排烟设施。

防排烟方式可分为自然排烟、机械排烟和机械加压送风方式。

对此，《高层民用建筑设计防火规范》做出了明确的规定。

但是，对于高层建筑防烟楼梯间及其前室、合用前室和消防电梯前室的机械加压送风量的计算方法，并没有做出明确规定，各个设计院、甚至每个人对规范的理解有所不同，在计算中也可能采用了不同的设计方法，笔者也曾对同样的工程采用不同的方法进行计算。

资料表明，对防烟楼梯间及其前室、消防电梯前室和合用前室的正压送风量的计算方法统计起来约有二十多种，至今尚无统一。

其原因主要是影响正压送风量的因素较复杂，而且各种计算公式的出发点不同，选用不同的计算公式，其结果差别较大。

本文将对高层建筑防烟楼梯间及其前室、合用前室和消防电梯前室的机械加压送风量的计算方法进行分析。

2、计算模型的假定条件由于在火灾发生时，门的开启状况，系统的运行控制方式多种多样，所以计算防烟楼梯间、消防电梯间前室或合用前室的正压送风量时，首先应该确定计算模型的假定条件。

根据《高层民用建筑设计防火规范》DB50045-95、《上海市民用建筑防排烟技术规程》DGJ08-88-2000，我们作出四个假设：（1）、任意一层着火时，当系统门（楼梯间开向前室、前室开向走廊的门）全闭时，正压送风系统应保证走廊→前室或合用前室→楼梯间的压力呈递增分布，防烟楼梯间压力值为40Pa至50Pa，前室或合用前室的压力值为25Pa至30Pa.（2）、同时打开任一模拟着火层及其上下一层的防火门，其它层的防火门均关闭，模拟火灾层各门洞处的风速应大于等于0.7m/s.（3）、楼梯间采用常开风口。

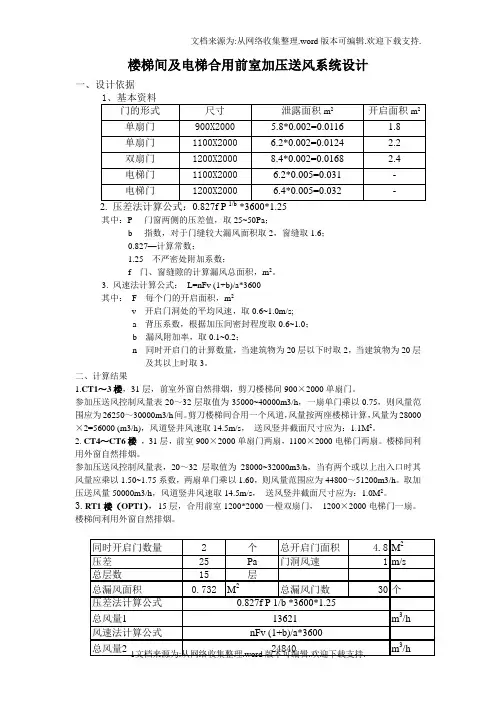

楼梯间及电梯合用前室加压送风系统设计一、设计依据其中：P----门窗两侧的压差值，取25~50Pa；b----指数，对于门缝较大漏风面积取2，窗缝取1.6；0.827—计算常数；1.25---不严密处附加系数；f---门、窗缝隙的计算漏风总面积，m2。

3. 风速法计算公式：L=nFv (1+b)/a*3600其中：F---每个门的开启面积，m2v---开启门洞处的平均风速，取0.6~1.0m/s;a---背压系数，根据加压间密封程度取0.6~1.0；b---漏风附加率，取0.1~0.2；n---同时开启门的计算数量，当建筑物为20层以下时取2，当建筑物为20层及其以上时取3。

二、计算结果1.CT1～3楼，31层，前室外窗自然排烟，剪刀楼梯间900×2000单扇门。

参加压送风控制风量表20～32层取值为35000~40000m3/h，一扇单门乘以0.75，则风量范围应为26250～30000m3/h间。

剪刀楼梯间合用一个风道，风量按两座楼梯计算，风量为28000×2=56000 (m3/h)，风道竖井风速取14.5m/s，送风竖井截面尺寸应为：1.1M2。

2. CT4～CT6楼，31层，前室900×2000单扇门两扇，1100×2000电梯门两扇。

楼梯间利用外窗自然排烟。

参加压送风控制风量表，20～32层取值为28000~32000m3/h，当有两个或以上出入口时其风量应乘以1.50~1.75系数，两扇单门乘以1.60，则风量范围应为44800～51200m3/h。

取加压送风量50000m3/h，风道竖井风速取14.5m/s，送风竖井截面尺寸应为：1.0M2。

3.RT1楼（OPT1），15层，合用前室1200*2000一樘双扇门，1200×2000电梯门一扇。

楼梯间利用外窗自然排烟。

参加压送风控制风量表，20层以下取值为22000~27000m3/h，则最小为44800 m3/h。

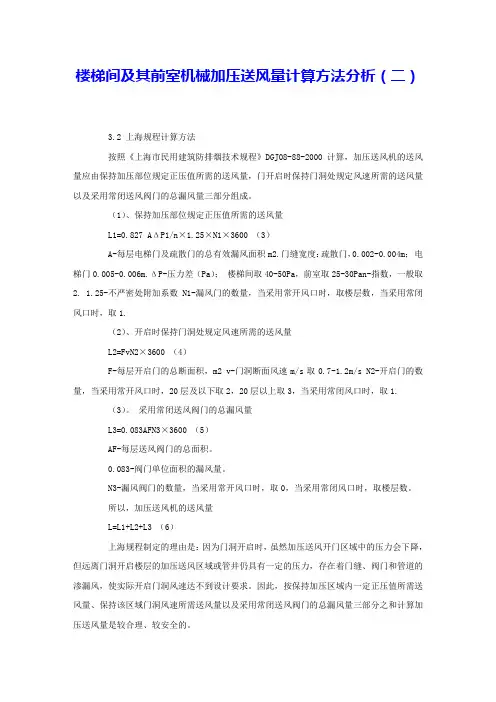

楼梯间及其前室机械加压送风量计算方法分析（二）3.2 上海规程计算方法按照《上海市民用建筑防排烟技术规程》DGJ08-88-2000计算，加压送风机的送风量应由保持加压部位规定正压值所需的送风量，门开启时保持门洞处规定风速所需的送风量以及采用常闭送风阀门的总漏风量三部分组成。

（1）、保持加压部位规定正压值所需的送风量L1=0.827 AΔP1/n×1.25×N1×3600 （3）A-每层电梯门及疏散门的总有效漏风面积m2.门缝宽度：疏散门，0.002-0.004m；电梯门0.005-0.006m.ΔP-压力差（Pa）；楼梯间取40-50Pa，前室取25-30Pan-指数，一般取2. 1.25-不严密处附加系数N1-漏风门的数量，当采用常开风口时，取楼层数，当采用常闭风口时，取1.（2）、开启时保持门洞处规定风速所需的送风量L2=FvN2×3600 （4）F-每层开启门的总断面积，m2 v-门洞断面风速m/s取0.7-1.2m/s N2-开启门的数量，当采用常开风口时，20层及以下取2，20层以上取3，当采用常闭风口时，取1.（3）。

采用常闭送风阀门的总漏风量L3=0.083AFN3×3600 （5）AF-每层送风阀门的总面积。

0.083-阀门单位面积的漏风量。

N3-漏风阀门的数量，当采用常开风口时，取0，当采用常闭风口时，取楼层数。

所以，加压送风机的送风量L=L1+L2+L3 （6）上海规程制定的理由是：因为门洞开启时，虽然加压送风开门区域中的压力会下降，但远离门洞开启楼层的加压送风区域或管井仍具有一定的压力，存在着门缝、阀门和管道的渗漏风，使实际开启门洞风速达不到设计要求。

因此，按保持加压区域内一定正压值所需送风量、保持该区域门洞风速所需送风量以及采用常闭送风阀门的总漏风量三部分之和计算加压送风量是较合理、较安全的。

3.3 两种方法的比较比较国家规范和上海规程，在计算楼梯间的加压送风量时，上海规程增加了着火时非开启门的漏风量，即保持加压部位规定正压值所需的送风量L1.而这一点在国家规范中体现在漏风附加率b和背压系数a上。

第一章机械加压送风系统在不具备自然通风条件时，机械加压送风系统是确保火灾中建筑疏散楼梯间及前室（合用前室）安全的主要措施。

一、机械加压送风系统的组成机械加压送风系统主要由送风口、送风管道、送风机和吸风口组成。

二、机械加压送风系统的工作原理机械加压送风方式是通过送风机所产生的气体流动和压力差来控制烟气的流动，即在建筑内发生火灾时，对着火区以外的有关区域进行送风加压，使其保持一定正压，以防止烟气侵入的防烟方式，如图3-10-7所示。

为保证疏散通道不受烟气侵害使人员安全疏散，发生火灾时，从安全性的角度出发，高层建筑内可分为四个安全区：第一类安全区为防烟楼梯间、避难层；第二类安全区为防烟楼梯间前室、消防电梯间前室或合用前室；第三类安全区为走道；第四类安全区为房间。

依据上述原则，加压送风时应使防烟楼梯间压力>前室压力>走道压力>房间压力，同时还要保证各部分之间的压差不要过大，以免造成开门困难，从而影响疏散。

当火灾发生时，机械加压送风系统应能够及时开启，防止烟气侵入作为疏散通道的走廊、楼梯间及其前室，以确保有一个安全可靠、畅通无阻的疏散通道和环境，为安全疏散提供足够的时间。

三、机械加压送风系统的选择1）建筑高度小于等于50m的公共建筑、工业建筑和建筑高度小于等于100m的住宅建筑，当前室或合用前室采用机械加压送风系统，且其加压送风口设置在前室的顶部或正对前室入口的墙面上时，楼梯间可采用自然通风方式。

当前室的加压送风口的设置不符合上述规定时，防烟楼梯间应采用机械加压送风系统。

将前室的机械加压送风口设置在前室的顶部，其目的是为了形成有效阻隔烟气的风幕；而将送风口设在正对前室入口的墙面上，是为了形成正面阻挡烟气侵入前室的效果。

2）建筑高度大于50m的公共建筑、工业建筑和建筑高度大于100m的住宅建筑，其防烟楼梯间、消防电梯前室应采用机械加压送风方式的防烟系统。

3）当防烟楼梯间采用机械加压送风方式的防烟系统时，楼梯间应设置机械加压送风设施，独立前室可不设机械加压送风设施，但合用前室应设机械加压送风设施。

关于正压送风量计算方法1、问题提出1.1《高规》[1]第8.3.2条“高层建筑的防烟楼梯间及前室、合用前室和消防电梯前室的机械加压送风量应由计算确定，或按表8.3.2-1至表8.3.2-4的规定确定。

当计算和本表不一致时，应按两者中较大值确定。

”该条条文说明明确指出“采用机械加压送风时，由于建筑有各种不同条件，如开门数量、风速不同，满足机械加压送风条件亦不同，宜首先进行计算，但计算的加压送风量不能小于本规范表8.3.2-1～8.3.2-4的要求。

”因是“宜”首先进行计算，现在大部分设计人员为避免繁杂的计算，在机械加压送风（以下简称正压送风）设计时不是首先进行计算，而是直接套用《高规》表8.3.2-1至表8.3.2-4的规定值，结果使许多工程的正压送风量偏小。

1.2选用不同送风量计算公式所引起的误差1.2.1《高规》在门缝漏风量计算时选用压差法计算公式：L=0.827×A×ΔP1/2×1.25=1.03375×A×ΔP1/2（1）式中L—正压漏风量，m3/s；0.827—漏风系数；A—总有效漏风面积，m2；ΔP—压力差，Pa；1.25—不严密处附加系数。

《高规》在通过门洞风量计算时选用流速法计算公式：Q=F×W×m（2）式中Q—正压风量，m3/s；W—门洞断面风速，m/s；F—每档开启门的几何断面积，m2；m—同时开启门的数量。

1.2.2文献[2]在门缝漏风量计算时选用计算公式：L'=α'×A×（2×ΔP/ρ）1/2=0.6×A×（2×ΔP/1.2）1/2=0.7746×A×ΔP1/2（3）式中L'—文献[2]的正压漏风量；α'—流量系数，一般取α'=0.6～0.7；ρ—气体密度，1.2kg/m3；其它符号同前。

关于正压送风量计算方法1、问题提出1.1《高规》[1]第8.3.2条“高层建筑的防烟楼梯间及前室、合用前室和消防电梯前室的机械加压送风量应由计算确定，或按表8.3.2-1至表8.3.2-4的规定确定。

当计算和本表不一致时，应按两者中较大值确定。

”该条条文说明明确指出“采用机械加压送风时，由于建筑有各种不同条件，如开门数量、风速不同，满足机械加压送风条件亦不同，宜首先进行计算，但计算的加压送风量不能小于本规范表8.3.2-1～8.3.2-4的要求。

”因是“宜”首先进行计算，现在大部分设计人员为避免繁杂的计算，在机械加压送风（以下简称正压送风）设计时不是首先进行计算，而是直接套用《高规》表8.3.2-1至表8.3.2-4的规定值，结果使许多工程的正压送风量偏小。

1.2选用不同送风量计算公式所引起的误差1.2.1《高规》在门缝漏风量计算时选用压差法计算公式：L=0.827×A×ΔP1/2×1.25=1.03375×A×ΔP1/2（1）式中L—正压漏风量，m3/s；0.827—漏风系数；A—总有效漏风面积，m2；ΔP—压力差，Pa；1.25—不严密处附加系数。

《高规》在通过门洞风量计算时选用流速法计算公式：Q=F×W×m（2）式中Q—正压风量，m3/s；W—门洞断面风速，m/s；F—每档开启门的几何断面积，m2；m—同时开启门的数量。

1.2.2文献[2]在门缝漏风量计算时选用计算公式：L'=α'×A×（2×ΔP/ρ）1/2=0.6×A×（2×ΔP/1.2）1/2=0.7746×A×ΔP1/2（3）式中L'—文献[2]的正压漏风量；α'—流量系数，一般取α'=0.6～0.7；ρ—气体密度，1.2kg/m3；其它符号同前。

防烟楼梯间（前室不送风）的加压送风量
系统负担层数加压送风量（m³/h）
<20层25000~30000
20~32层35000~40000
防烟楼梯间及其合用前室的分别加压送风量
系统负担层数送风部位加压送风量（m³/h）<20层防烟楼梯间16000~20000
合用前室12000~16000 20~32层防烟楼梯间20000~25000
合用前室18000~22000
消防电梯间前室的加压送风量
系统负担层数加压送风量（m³/h）
<20层15000~20000
20~32层22000~27000 防烟楼梯间采用自然排烟，前室或合用前室不具备自然排烟条件时的送风量
系统负担层数加压送风量（m³/h）
<20层22000~27000
20~32层28000~32000
注：1、上表的风量按开启2.00m×1.60m的双扇门确定。

当采用单扇门时，其风量可乘以0.75系数计算；当有两个或两个以上出入口时，其风量应乘以1.50~1.75系数计算；开启门时，通过门的风速不宜大于0.70m/s。

2、风量上下限选取应按层数、风道材料、防火门漏风等因数综合比较确定。

前室和楼梯间都送风的楼梯间共四个疏散门种类单开长度(m)1高度(m) 2.1数量1疏散门种类双开长度(m)0高度(m)0数量0700500设计风量为计算风量的1.2倍：L=1.2*Lj=6554门开启式，规定风速值下，其他门缝漏风总量：L2=170楼梯间机械加压送风量Lj＝L1＋L2=5462当系统负担建筑高度大于24m时，根据规范3.4.2查表所需送风量：L与L 表两者取大值：楼梯间（系统担负高度≤24米、独立前室不送风）机械加压送风量计算表L1：门开启时，达到规定风速值所需的送风量，L1=Ak×V×N1L2：门开启时，规定风速值下，其他门缝漏风总量，L2=0.827×A×△P1/n×1.25×N 2×3600疏散门缝宽度(m)0.003疏散门缝总长度(m)6.21A：每个疏散门的有效漏风面积(m2)；疏散门的门缝宽度取0.002m～0.004m0.01861.25：不严密处附加系数1.25△P：计算漏风量的平均压差(Pa)6n：指数(一般取n=2)20.23加压送风口风速(m/s)： 6.9加压送风口数量：1加压送风口遮挡系数：0.75各层加压送风风口尺寸(mm)：各层加压送风口风量(m3/h)：6554加压送风井道最小截面积(m2)：N1：设计疏散门开启的楼层数量1Ak：一层内开启门的截面面积(m2)2.10.7楼梯层数(层)0楼梯高度(m)0加压送风管最大风速(m/s)：8.0V：门洞断面风速(m/s)门开启时，达到规定风速值所需的送风量：L1=5292N2：漏风疏散门的数量楼梯间采用常开风口，取N2=加压楼梯间的总门数-N1楼层数上的总门数。

浅析三合一前室机械加压送风设计方法摘要：三合一前室的加压送风系统是消防设计中重要的一个环节，现在常规的设计方案是在三合一前室每个与走道相连的门前设一个顶部下送的加压送风口。

本文分析了此方案的技术合理性，并提出了其他供选择的替代方案。

关键词：三合一前室静压加压送风防烟一、前言2018年8月正式实施的《建筑防烟排烟系统技术标准》(GB 51251-2017)对防烟系统设计提出了更为细致的要求。

在前室的防烟设计方面，针对不同的前室类型、建筑类型、建筑高度、自然通风条件以及开门数量等，有着不同的要求；同时，前室采用的不同的防烟系统形式和布置方案，也会影响到其所保护的防烟楼梯间的防烟系统设计。

而在不同的前室类型中，有多个门与走道(或房间)相通的三合一前室无疑是最为复杂的一种。

二、三合一前室常用防烟设计方案与分析所谓“三合一前室”，是指剪刀楼梯间的两个楼梯间和消防电梯共用一个前室，且该前室为候梯厅的前室。

由此可见，三合一前室既是共用前室，又是合用前室，再加上其一般有多个门与走道或房间相连，所以其防烟保护的难度最大，设计要求也最高。

三合一前室示意图鉴于三合一前室的复杂性，在工程实践中，其防烟系统的设计往往是暖通防排烟设计中的难点，同时也是施工图审查时，图审专家重点照顾的对象。

在与众多暖通设计师的探讨中发现，目前普遍能被审图公司接受的三合一前室防烟方案是要求在每个与走道相连的门前设一个顶部下送的加压送风口的形式；而只设一个风口通常不被审图公司认可。

因而在图审要求的指挥棒影响下，这种在每个疏散门口顶部设一个加压送风口的方法已经成为了通用做法。

然而这种设计方法是值得探讨和推敲的。

从原理上来说，采用自然通风的形式进行防烟，本质是利用良好的通风条件，迅速排出进入到前室或防烟楼梯间的烟气，使前室或防烟楼梯间的烟气浓度始终控制在不影响人员逃生的范围内；而采用机械加压送风的形式进行防烟，原理上是利用风压来阻止烟气进入前室或防烟楼梯间。
