浅谈低温热水地板辐射采暖技术

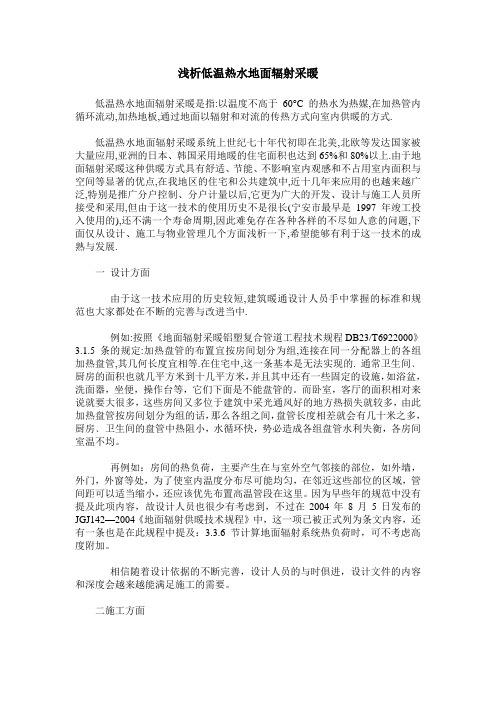

浅析低温热水地面辐射采暖低温热水地面辐射采暖是指:以温度不高于60°C的热水为热媒,在加热管内循环流动,加热地板,通过地面以辐射和对流的传热方式向室内供暖的方式.低温热水地面辐射采暖系统上世纪七十年代初即在北美,北欧等发达国家被大量应用,亚洲的日本、韩国采用地暖的住宅面积也达到65%和80%以上.由于地面辐射采暖这种供暖方式具有舒适、节能、不影响室内观感和不占用室内面积与空间等显著的优点,在我地区的住宅和公共建筑中,近十几年来应用的也越来越广泛,特别是推广分户控制、分户计量以后,它更为广大的开发、设计与施工人员所接受和采用,但由于这一技术的使用历史不是很长(宁安市最早是1997年竣工投入使用的),还不满一个寿命周期,因此难免存在各种各样的不尽如人意的问题,下面仅从设计、施工与物业管理几个方面浅析一下,希望能够有利于这一技术的成熟与发展.一设计方面由于这一技术应用的历史较短,建筑暖通设计人员手中掌握的标准和规范也大家都处在不断的完善与改进当中.例如:按照《地面辐射采暖铝塑复合管道工程技术规程DB23/T6922000》3.1.5条的规定:加热盘管的布置宜按房间划分为组,连接在同一分配器上的各组加热盘管,其几何长度宜相等.在住宅中,这一条基本是无法实现的. 通常卫生间﹑厨房的面积也就几平方米到十几平方米，并且其中还有一些固定的设施，如浴盆，洗面器，坐便，操作台等，它们下面是不能盘管的。

而卧室，客厅的面积相对来说就要大很多，这些房间又多位于建筑中采光通风好的地方热损失就较多，由此加热盘管按房间划分为组的话，那么各组之间，盘管长度相差就会有几十米之多，厨房﹑卫生间的盘管中热阻小，水循环快，势必造成各组盘管水利失衡，各房间室温不均。

再例如：房间的热负荷，主要产生在与室外空气邻接的部位，如外墙，外门，外窗等处，为了使室内温度分布尽可能均匀，在邻近这些部位的区域，管间距可以适当缩小，还应该优先布置高温管段在这里。

浅谈低温热水地面辐射采暖技术摘要：低温热水地板辐射采暖技术是一项新兴采暖技术，由于其具有节能环保、健康舒适、简便耐用等优越性，近几年得到广泛的认可和应用。

阐明了低温热水地板辐射采暖的工作原理，分析了低温热水地板辐射采暖的设计和施工问题。

关键词：低温热水地板辐射采暖的优点和缺点原理设计施工引言辐射采暖是一种利用建筑内部的顶面、墙面、地面进行的采暖系统。

在辐射采暖系统中总传热比例通常约占50%以上，故称为辐射采暖。

地板辐射采暖早在60年代就正式起源于欧洲，但是最初由于水温及材料等一系列问题而走过一段弯路，70年代后期此问题得到解决，地板采暖得以加速发展。

到目前为止，辐射采暖技术在欧洲已广泛应用，而在我国由于对该系统热工性能和供暖基本规律的认识尚不完备，对地板采暖的应用研究起步较晚，设计、施工及运行均不够完善，因此我们要借鉴国外先进经验，不断完善我国的辐射采暖技术。

1低温水地板辐射采暖的优点1.1舒适卫生。

地板辐射采暖和其它采暖方式相比有明显的舒适感，传热快，稳定性好，蓄热时间长，房间温度均匀，温度梯度小，消除了散热设备和管道积尘及其挥发的异味，减少了空气中有害病菌的蔓延。

1.2美观安全。

以往的暖气管道因温度高，散热设备暴露于室内容易伤人，采用地板辐射采暖后管道全埋在地下，增加了室内的有效使用面积，便于布置家具，给人以宽敞协调的感觉。

1.3高效节能。

地板辐射采暖的辐射传热方式比对流方式更能降低热损耗，提高热效率，可比散热器采暖节能20-30%。

1.4使用寿命长。

采暖管埋入地下，如果没有人为破坏，使用寿命在50年以上,不腐蚀、结垢。

1.5保温隔音。

地板采暖增加了保温层，可以有效防止冷气沿楼板和外墙流失，也能防止室外热量的入侵。

保温层还有很好的隔音效果，可降低噪音污染，给用户创造一个安静的居住环境。

1.6温度的可控性。

地板辐射采暖能方便地实现国家节能标准提出的“按户计量，分室调温”的要求，可采用数字锁定式平衡阀或智能热力表控制供、回水，简单易行。

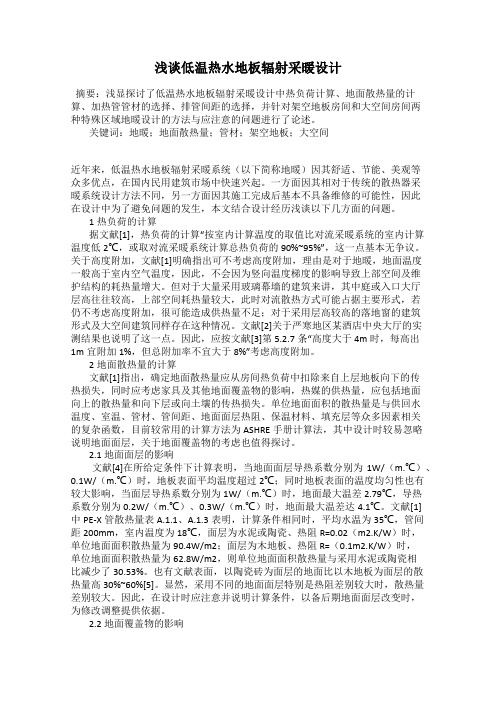

浅谈低温热水地板辐射采暖设计摘要：浅显探讨了低温热水地板辐射采暖设计中热负荷计算、地面散热量的计算、加热管管材的选择、排管间距的选择，并针对架空地板房间和大空间房间两种特殊区域地暖设计的方法与应注意的问题进行了论述。

关键词：地暖；地面散热量；管材；架空地板；大空间近年来，低温热水地板辐射采暖系统（以下简称地暖）因其舒适、节能、美观等众多优点，在国内民用建筑市场中快速兴起。

一方面因其相对于传统的散热器采暖系统设计方法不同，另一方面因其施工完成后基本不具备维修的可能性，因此在设计中为了避免问题的发生，本文结合设计经历浅谈以下几方面的问题。

1热负荷的计算据文献[1]，热负荷的计算“按室内计算温度的取值比对流采暖系统的室内计算温度低2℃，或取对流采暖系统计算总热负荷的90%~95%”，这一点基本无争议。

关于高度附加，文献[1]明确指出可不考虑高度附加，理由是对于地暖，地面温度一般高于室内空气温度，因此，不会因为竖向温度梯度的影响导致上部空间及维护结构的耗热量增大。

但对于大量采用玻璃幕墙的建筑来讲，其中庭或入口大厅层高往往较高，上部空间耗热量较大，此时对流散热方式可能占据主要形式，若仍不考虑高度附加，很可能造成供热量不足；对于采用层高较高的落地窗的建筑形式及大空间建筑同样存在这种情况。

文献[2]关于严寒地区某酒店中央大厅的实测结果也说明了这一点。

因此，应按文献[3]第5.2.7条“高度大于4m时，每高出1m宜附加1%，但总附加率不宜大于8%”考虑高度附加。

2地面散热量的计算文献[1]指出，确定地面散热量应从房间热负荷中扣除来自上层地板向下的传热损失，同时应考虑家具及其他地面覆盖物的影响，热媒的供热量，应包括地面向上的散热量和向下层或向土壤的传热损失。

单位地面面积的散热量是与供回水温度、室温、管材、管间距、地面面层热阻、保温材料、填充层等众多因素相关的复杂函数，目前较常用的计算方法为ASHRE手册计算法，其中设计时较易忽略说明地面面层，关于地面覆盖物的考虑也值得探讨。

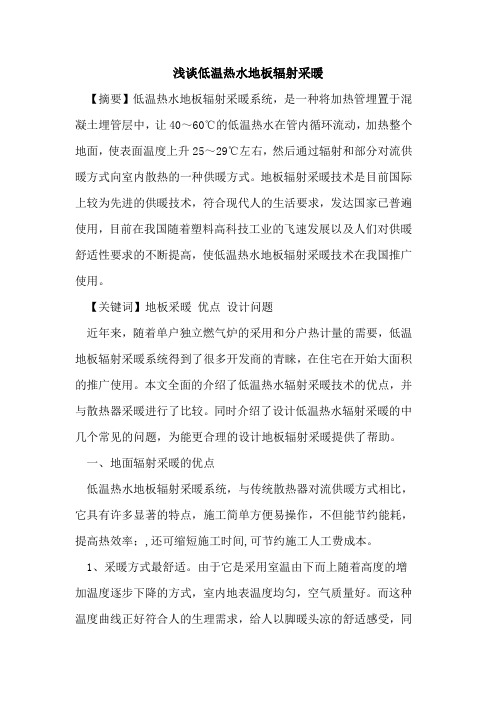

浅谈低温热水地板辐射采暖【摘要】低温热水地板辐射采暖系统，是一种将加热管埋置于混凝土埋管层中，让40～60℃的低温热水在管内循环流动，加热整个地面，使表面温度上升25～29℃左右，然后通过辐射和部分对流供暖方式向室内散热的一种供暖方式。

地板辐射采暖技术是目前国际上较为先进的供暖技术，符合现代人的生活要求，发达国家已普遍使用，目前在我国随着塑料高科技工业的飞速发展以及人们对供暖舒适性要求的不断提高，使低温热水地板辐射采暖技术在我国推广使用。

【关键词】地板采暖优点设计问题近年来，随着单户独立燃气炉的采用和分户热计量的需要，低温地板辐射采暖系统得到了很多开发商的青睐，在住宅在开始大面积的推广使用。

本文全面的介绍了低温热水辐射采暖技术的优点，并与散热器采暖进行了比较。

同时介绍了设计低温热水辐射采暖的中几个常见的问题，为能更合理的设计地板辐射采暖提供了帮助。

一、地面辐射采暖的优点低温热水地板辐射采暖系统，与传统散热器对流供暖方式相比，它具有许多显著的特点，施工简单方便易操作，不但能节约能耗，提高热效率；,还可缩短施工时间,可节约施工人工费成本。

1、采暖方式最舒适。

由于它是采用室温由下而上随着高度的增加温度逐步下降的方式，室内地表温度均匀，空气质量好。

而这种温度曲线正好符合人的生理需求，给人以脚暖头凉的舒适感受，同时，地板采暖可促进居住者足部血液循环，从而改善全身血液循环，促进新陈代谢，并在一定程度上提高免疫能力。

2、节能高效；环保卫生，健康保健。

地板采暖供暖方式相对对流供暖方式热量集中在人体受益的高度内，所以热效率高。

由于取暖用循环水只需在40－50度之间，室内温度就可以达到20度以上，可以像供热水一样供暖。

地板辐射采暖的供暖原理为辐射导热，与空调、暖气等通过强制对流循环热风供暖相比，空气中灰尘流动要小的多，减少了空气中有害病菌的蔓延，室内环境更加卫生清洁；空气对流减弱，水分散失较少，克服了传统散热器供暖方式造成的室内燥热、口干舌燥等不适。

浅谈低温热水地面辐射采暖系统摘要：本文主要介绍低温热水地面辐射供暖系统的技术特点及施工工艺，以及施工过程中的质量控制情况。

关键词：低温热水地面辐射供暖施工Abstract:This paper mainly introduces the radiant floor heating system of low temperature hot water of the technical characteristics and construction process, as well as the construction process of quality control.Key words:Low temperature hot water floor radiant heating construction低温热水辐射地面供暖系统是近年来我国新兴起的一种新的供暖方式，由于其具有采暖热效率高，热舒适程度好，不占用室内使用面积等优点，一经推广即得到了较为广泛的应用。

现将其技术特点及施工工艺进行分析探讨，以期能够使大家对该工艺有更多的了解。

一、低温热水地面辐射供暖的定义及采暖特点低温热水地面辐射供暖是以温度不高于60℃的热水为热媒，在埋置于楼地面以下填充层内的加热管内循环流动，加热整个地板，通过地面以辐射和对流的热传递方式向室内供热，从而达到均匀、舒适、卫生且节约能耗的良好采暖效果。

是一种以辐射散热方式为主的节能、舒适的新型采暖方式。

其具有以下采暖特点：1、散热科学，温暖舒适。

该采暖方式由地面散热，室内空气对流弱，减少了人体表面的蒸发，室内温度垂直地面的分布曲线与人体感受舒适时的温度曲线一致，靠近地面的温度不超过45摄氏度，同一水平方向上的温度基本上不变，使头凉脚热，感觉舒服，符合健身要求。

2、地板辐射采暖的辐射面大，相对要求供水温度低，而且安装至地面以下，热量损失小，使用效率高。

即使间歇供热也能保持室内温度基本恒定，供热地面垫层及苯板保温层还有利于楼板的隔音。

低温热水地板辐射采暖技术浅议摘要：本文从低温热水地板辐射采暖技术控制方面的一些问题进行分析，提出了低温热水地板辐射采暖系统施工技术的注意事项及解决方法，以促进该采暖技术控制管理。

关键词：低温热水地板辐射采暖技术控制管理引言：低温热水地板辐射采暖系统，是一种将加热管埋置于混凝土埋管层中，让40~60℃的低温热水在管内循环流动，加热整个地面，使表面温度上升25~29℃左右，然后通过辐射和部分对流传热方式向室内散热的一种采暖方式。

低温热水地板辐射采暖系统，以其室内温度均匀，蓄热时间长，温度梯度小，舒适性好，符合人体生理要求及不影响室内使用面积等优点，受到人们普遍欢迎，广泛应用于别墅、住宅、宾馆大堂、游泳池馆等场所，尤其别墅和住宅使用更为普遍。

1.低温热水地板辐射采暖技术控制1.1低温热水地板辐射采暖工程的做法在地面板体结构铺设方面，工程中普遍采用的形式为填埋式，也称传统型湿式做法，即在钢筋混凝土楼板基层上先以水泥砂浆找平，然后铺设厚度不小于20mm的高密度发泡或挤出型泡沫塑料板，板上部复合一层铝箔，在铝箔层上铺装通以热水的盘管，并以塑料卡钉将盘管与保温层固定在一起，最后浇筑40~60mm厚的豆石混凝土作为填充层，地面装饰层则根据用户的要求在填充层上铺设地砖、花岗岩板或木地板等。

这种做法有其自身许多优点，但工程实践中也看到它存在的不足或局限，在一定程度上，阻碍了它的推广应用。

譬如：维修困难、初投资偏高、对高层建筑加大楼板结构负荷、家庭装修中采用木地板铺设龙骨时受限等。

另外一种做法不同于以上传统意义上的湿式做法，被称为干式低温热水地板辐射采暖系统，此干式做法是将加热盘管置于基层上的保温层与带龙骨的架空木（竹）地面装饰层之间无任何填埋物的空腔中，它可以用来克服湿式做法中存在的不足，因为它不必破坏地面结构，尤其适用于将现有住宅改造成地板采暖形式，为地板辐射采暖在我国的推广提供更多选择，从而丰富和完善了地板采暖技术的应用，是适应我国建筑条件和住宅产品多元化需求的有益探索和实践。

低温热水地板辐射采暖在人的一生中，有80%以上的时间是在室内度过的。

随着国民经济的高速发展和城镇人民生活水平的不断提高，人们对室内环境质量有了更高的要求，室内环境的品质对人的身心健康、舒适感及工作效率都会产生直接的影响，尤其是热环境和空气品质对人的影响更为突出，总之，能源结构的调整、建筑节能以及按户计量供暖收费制度的实施，特别是“以塑钢”技术的发展，使得低温热水地板辐射采暖技术日益完善，低温热水地板辐射供暖以其舒适、卫生、不占房间使用面积、节能、低噪音、便于分户计量等优点在采暖行业逐渐被人们认可接受。

低温热水地板辐射采暖系统的介绍低温热水地板辐射采暖是将热水管道埋没在房间内部地面垫层内的供暖系统。

该系统以整个地面作为散热面，地板在通过对流换热加热周围空气的同时，还与四周的围护结构的人体进行辐射换热，从而达到供暖效果，其辐射换热量占总换热量的50%，所以地板辐射供暖是在辐射强度和温度的双重作用下对房间进行供热的，形成较合理的室内温度场分布和热辐射作用，可有2~3℃的等效热舒适度效应。

因此《低温热水地板辐射供暖应用技术规程》规定，低温热水地板辐射供暖的热负荷计算宜将室内计算温度降低2℃或取常规对流式供暖方式计算热负荷的90%~95%，也就是说，可以适当降低建筑物热负荷。

另外，在室外温度一定的情况下，由房间的能量很大部分都通过辐射获得，因此房间的空气温度较传统的散热器供暖温度低，所以房间由于换气而带来的损失较小，有利于节能。

加热盘管管材的选择加热盘管是低温地板辐射采暖的核心，而塑料管对温度很敏感，其所承受的压力，随着相应的温度的升高而剧烈下降，如果选用不当将为低温地板辐射采暖留下一大隐患。

目前市场上使用的地热管材大多品种为交联聚乙烯管（PE-X）、无规共聚聚丙烯管（PP-R）、聚丁烯管（PB）、耐高温聚乙烯管（PE-RT），各种管材各有其优缺点。

下面分别简单介绍一下这些管材：PE-X管：合格的PE-X管材具有力学性能好，耐高温和低温性能好等优点，但PE-X管材没有热塑性能，不能用热熔焊接的方法连接和修复。

浅谈低温地板辐射采暖技术摘要：随着我国房地产业的蓬勃发展,各种新技术、新建材在住宅建筑中得到充分的开发和应用。

低温地板辐射采暖方式作为一种新型的采暖形式，由于它具有节能、卫生、舒适，增加住房的使用面积等优点，近些年来逐步兴起并迅速推广。

本文阐述了低温地板辐射采暖的优缺点，并分析了该系统的一些常见问题和解决办法，对实际安装及管理工作具有指导意义。

关键词：低温地板辐射采暖房地产常见问题1前言所谓低温地板辐射采暖即是指以温度不高于60 ℃的热水作为热源，在埋置于地板下的盘管系统内循环流动，加热整个地板，通过地面均匀地向室内辐射散热的一种供暖方式。

低温地板辐射采暖技术从上世纪三十年代起在西欧发达国家就开始沿用。

当时由于金属管接口多、易腐蚀、膨胀系数大、易引起龟裂等问题，使该项技术没有大面积推广普及。

[1]2低温地板辐射采暖的特点但低温地板辐射采暖相比传统采暖有无可比拟的优势，它具有舒适、节能、环保等优点，在国外该技术不仅大量用于民用住宅和各类医疗机构、游泳馆、健身房、商场、写字楼等公共建筑，还大量用于厂房、飞机库、花坛、足球场及蔬菜大棚等建筑系统保温，甚至用于室外道路、屋顶、楼梯、机场跑道融雪和各类工业管线的保温。

目前欧美发达国家超过50%的新建建筑中都采用了地板辐射采暖系统。

下面详细介绍一下低温地板辐射采暖的特点。

2.1高效、节能、运行费用低（1）可利用余热水、太阳能、地热等各种低温热源；（2）热媒低温传送，在传送过程中热量损失小，热效率高；（3）与其他采暖方式相比，节能幅度约为20%，如采用分区温控装置，节能幅度可达到40%；（4）地板辐射供暖方式较对流供暖方式热效率高，热量集中在人体受益的高度内，室内设定温度即使比对流式采暖方式低2-5℃, 也能使人们有同样的温暖感觉,所以温差传热损失会大大减小。

2.2增加室内有效面积低温地板辐射采暖的加热管埋置于地面下和建筑物构造相结合，地面上无任何管道设备，不占用室内和地面有效空间，不仅节省为装饰散热器及管道所花的费用，同时增加了居室的有效利用而积1%-3%，也解决了大跨度和矮窗式建筑物的供暖要求。
