交流电路分析方法及技巧交流电路分析是电子工程领域中重要的一部分，它涵盖了各种电子设备的设计和运行原理。
在本文中，我们将介绍交流电路分析的一些方法和技巧，以帮助读者更好地理解和应用这一知识。
一、交流电路的基本概念在分析交流电路之前，我们需要了解一些基本概念。
交流电路是指通过交流电源供电的电路，其中电压和电流的大小和方向都会随着时间的变化而变化。
交流电路的特点之一是频率，也就是电流和电压变化的周期数。
二、交流电路分析的步骤1. 了解电路拓扑结构在分析交流电路之前，我们首先要了解电路的拓扑结构。
拓扑结构包括电源、电阻、电感和电容等元件的连接方式。
通过了解电路的拓扑结构，我们可以得到电路的基本信息，如节点、支路和回路等。
2. 确定元件的阻抗和相位角对于电感和电容等复阻抗元件，我们需要将它们的阻抗和相位角确定下来。
阻抗是用来描述元件对交流信号的阻碍程度的物理量，而相位角则是电压和电流之间的相位差。
3. 应用欧姆定律和基尔霍夫定律一旦我们知道了电路的拓扑结构以及各元件的阻抗和相位角，我们可以应用欧姆定律和基尔霍夫定律来分析电路。
欧姆定律可以帮助我们计算电压、电流和阻抗之间的关系，而基尔霍夫定律则可以帮助我们解决节点电流和回路电压的问题。
4. 采用复数法分析电路复数法是一种常用的分析交流电路的方法。
通过将电压和电流表示为复数形式，我们可以简化运算，并得到更方便的结果。
在复数法中，电压和电流的振幅和相位差都可以通过复数的实部和虚部表示。
三、交流电路分析的技巧1. 使用复数表示电压和电流通过使用复数来表示电压和电流，我们可以简化计算，并得到更方便的结果。
复数形式中，振幅和相位差可以通过实部和虚部表示。
2. 利用频率响应特性分析电路交流电路的性能与频率有着密切的关系。
通过分析电路的频率响应特性，我们可以了解电路对不同频率信号的响应情况。
在实际应用中，我们可以根据需要选择合适的频率。
3. 使用示波器观察波形示波器是用来观察电流和电压波形的重要工具。
电力系统支路分析在电力系统中，支路是指电力网络中连接两个节点的电气设备或电气元件的路径。
支路分析是一种重要的方法，用于研究电力系统的运行和故障情况，以及对电力系统进行规划和设计。
本文将介绍电力系统支路分析的基本原理和各种分析方法。
一、支路等效电路分析法支路等效电路分析法是一种基于等效电路理论的支路分析方法。
该方法通过将整个电力系统简化为等效电路，以便更好地理解和分析系统的性能。
具体步骤如下：1. 确定支路的参数：包括电阻、电感和电容等。
这些参数可以通过实际测量或仿真计算获得。
2. 将支路连接到电力系统中的对应节点，确保支路的连接方式正确。
3. 使用基本电路分析方法，如欧姆定律、基尔霍夫定律和网络定理，对等效电路进行分析。
4. 根据分析结果，得出支路的电流、电压和功率等参数，并进一步分析支路对整个电力系统的影响。
二、支路稳态分析方法支路稳态分析方法用于研究电力系统中支路在稳态下的性能。
稳态是指电力系统在各种运行条件下（如正常负荷、断相和短路等）所处的稳定状态。
支路稳态分析方法主要有以下几种：1. 欧姆定律法：根据欧姆定律，通过测量支路的电压和电流，计算支路的电阻。
2. 电压分压法：根据支路的电阻和电流，计算支路的电压。
3. 功率分流法：根据支路的电流和功率，计算支路的功率。
4. 相量法：通过相量图解，分析支路的相位和幅值。
三、支路动态分析方法支路动态分析方法用于研究电力系统中支路在接受突发负荷或其他非稳态工况时的响应情况。
动态分析方法主要有以下几种：1. 时域分析法：通过建立支路的微分方程，对支路的瞬态过程进行数值求解。
2. 频域分析法：将支路的瞬态过程转化为频域中的频谱分析，以便更好地研究支路的频率特性。
3. 哈尔蒙法：通过傅里叶变换将支路的瞬态过程转化为哈尔蒙级数，在频域上进行响应分析。
四、支路故障分析方法支路故障分析方法用于研究电力系统中支路发生故障时的情况。
故障分析方法主要有以下几种：1. 短路分析法：对支路发生短路故障时，通过计算短路电流和短路电压，确定故障位置和故障类型。

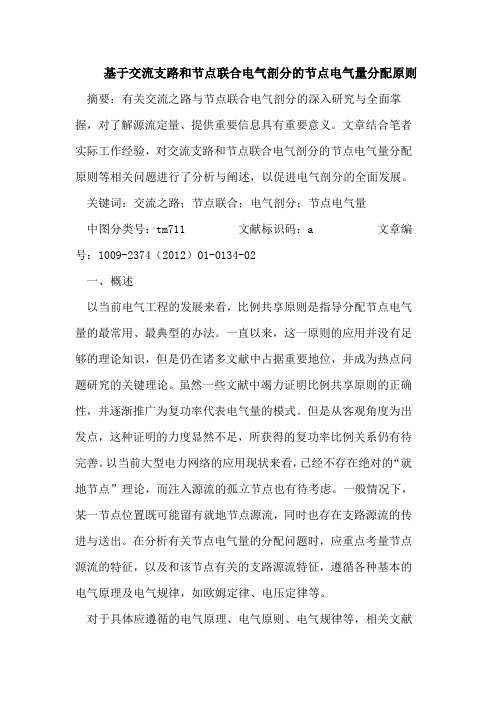

基于交流支路和节点联合电气剖分的节点电气量分配原则摘要：有关交流之路与节点联合电气剖分的深入研究与全面掌握，对了解源流定量、提供重要信息具有重要意义。
文章结合笔者实际工作经验，对交流支路和节点联合电气剖分的节点电气量分配原则等相关问题进行了分析与阐述，以促进电气剖分的全面发展。
关键词：交流之路；节点联合；电气剖分；节点电气量中图分类号：tm711 文献标识码：a 文章编号：1009-2374（2012）01-0134-02一、概述以当前电气工程的发展来看，比例共享原则是指导分配节点电气量的最常用、最典型的办法。
一直以来，这一原则的应用并没有足够的理论知识，但是仍在诸多文献中占据重要地位，并成为热点问题研究的关键理论。
虽然一些文献中竭力证明比例共享原则的正确性，并逐渐推广为复功率代表电气量的模式。
但是从客观角度为出发点，这种证明的力度显然不足，所获得的复功率比例关系仍有待完善。
以当前大型电力网络的应用现状来看，已经不存在绝对的“就地节点”理论，而注入源流的孤立节点也有待考虑。
一般情况下，某一节点位置既可能留有就地节点源流，同时也存在支路源流的传进与送出。
在分析有关节点电气量的分配问题时，应重点考量节点源流的特征，以及和该节点有关的支路源流特征，遵循各种基本的电气原理及电气规律，如欧姆定律、电压定律等。
对于具体应遵循的电气原理、电气原则、电气规律等，相关文献也对其具体问题进行细致阐述。
有关节点电气量的分配问题，与以往研究的交流支路和节点联合电气剖分等问题具有直接关联，再加上后者为前者奠定了方法基础与理论依据，因此是否能将节点电气量的分配问题划分到“比例共享”原则范围内，必须从多方面加强考虑，深入探讨与分析电气原理、电气原则及电气规律。
只有这样，最终结论才能经得起验证，也是研究本文的根本所在。
本文结合当前电气工程应用与发展的实际状况，对节点电气量的相关剖分思想与办法进行分析，阐明节点电气量分配中的各方关系，并对具体内容进行探讨。
交流电路分析方法一、简介交流电路是电子学中重要的基本概念，涉及到电流、电压、阻抗等内容。
为了掌握交流电路的运行规律和性能，需要采用一些分析方法进行研究。
本文将介绍一些常用的交流电路分析方法，帮助读者理解并应用于实际问题中。
二、基础概念在深入探讨交流电路分析方法之前，需要先了解一些基础概念。
交流电路中的电流和电压是随时间变化的，通常采用正弦波形式来表示。
电压的大小可以用幅值表示，而频率则代表着波形的周期。
此外，交流电路中还存在着电阻、电感和电容等元件，它们对电压和电流的响应有着不同的特性。
三、复数法分析复数法是一种常用的分析交流电路的方法。
在复数法中，将电流和电压表示为复数形式，利用复数的运算规律进行计算。
在分析电路时，可以利用欧姆定律和基尔霍夫定律建立复数方程组，通过求解方程组，得到电流和电压的复数解。
由于复数法的计算过程简洁明了，很适合用于求解带有多个电源的复杂电路。
例如，考虑一个简单的RLC串联电路，电感L、电容C和电阻R分别连接在一起。
用复数法分析该电路，可以得到电流和电压的复数解，并进一步求解出电路中的电压、电流大小以及相位差等信息。
四、相量法分析相量法也是一种常用的交流电路分析方法。
在相量法中，电流和电压表示为大小和相位的组合，可以用矢量或者极坐标形式表示。
通过相量的运算规律，可以求解电流和电压。
相量法适用于求解那些不便于直接使用复数法进行计算的问题，特别是在考虑电阻、电感和电容之间相互作用的情况下。
例如，考虑一个带有电感和电容的并联电路，如果使用复数法则需要进行复杂的计算。
但如果采用相量法分析，则可以通过相量图的方法，直接求解电流和电压的大小和相位信息，简化了计算过程。
五、频域分析频域分析是一种重要的交流电路分析方法，其基本原理是将电流和电压用复数形式表示，并通过傅里叶变换将其转换到频域。
频域中的信号包含了频率和幅度的信息，可以帮助我们更好地理解电路的特性。
在频域分析中，可以绘制幅频特性和相频特性两个图形，帮助我们直观地了解信号的响应情况。
电力网络源流路径链的双向电气剖分算法摘要：本文通过对现有电力网络源流路径链联合电器剖分关系的分析，以得出关于电力网络源流之间的供求信息，并提出关于分支电器剖分的关系和建立在这两种关系上的正向反向，这双向电气剖分的算法，从而解决关于不同类型的电气剖分问题。
并通过双向剖分，得出各路径链的电气剖分参数。
关键词：电力网络；源流路径链；双向；电磁剖分为了了解电力网络不同的源流路径之间电气的供求关系，我们对电力网络源流路径电气剖分的技术和基本思想进行了深化分析，提出了‘交流支路和节点构成联合体的电气剖分方法’和‘基本电气剖分单元的电力网络源流路径电气剖分算法’，并归纳了五类电气剖分算法以及它们的应用。
从而为进一步了解电力网络中传输的电气信息提供了理论和技术的基础。
一、电力网络源流路径链的电气剖分关系（一）电力网络源流路径链的初步电气剖分参数。
关于交流支路和节点六合电气剖分的方法，主要是一句节点和节点两侧邻接交流支路的拓扑和潮流关系。
不过，在将这些关系运用到局地的电力网络时，还需要对网络源流的所有路径链进行彻底化描述。
同时还要注意，在应用交流支路和节点联合电气剖分关系的时候，如果从路径链的首段支路潮流送端节点开始逐步对交流支路和节点的联合电气剖分，一直到路径链的末端支路潮流送端节点，这样由于在考虑网络源流路径链的时候只采取了单向性的处理，所以只能得到初步的电气剖分参数。
另外，对于源流路径链的每段剖分子支路，如果同一网络源出发的路径链集合中有相同拓扑关系的剖分子支路，则该段子支路上的初步电气剖分参数包含了所有从同一网络源出发并且经过该段支路到达相关网络流路径链集合上的电气剖分参数，而不是该剖分子支路在本路径链上的最终电气剖分参数。
因此，如果要得到最终的电气剖分参数，还需要结合路径链的拓扑构成对电能在路径链中的输送分配关系再更深入的进行分析。
（二）电力网络源流路径链的分支电器剖分关系。
在源流路径链中，某段剖分子支路的最终电气剖分参数可以看作初步电气剖分参数的一个分支，这里体现了一种电力网络源流路径链分支电气剖分的关系。
