金川南区（阜丰园区）供水工程裕隆园区段沟槽开挖支护专项施工方案江西省建设施工有限公司2012年10月目录一、工程概况 (1)二、沟槽支护 (1)三、基坑止水、导水、排水技术措施 (2)四、沟槽开挖 (3)五、土方外运 (5)六、质量、安全、环保及文明施工保证措施 (5)1、质量保证措施 (5)2、安全保证措施 (6)3、文明施工及环境保护 (8)4、环境保护措施 (12)一、工程概况本工程金川南区（阜丰园区）供水工程裕隆园区段，管材采用球墨铸铁管(承插式接口)。
球墨铸铁管管径为800m。
管道总长度为2000米。
二、沟槽支护本工程给水管道管顶覆土1.6～2.2米，一般沟槽挖深不大，采用放坡开挖或者直壁开挖两种，边坡坡度一般为1：0.53。
局部土质情况不好且施工场地限制不允许大开挖.为满足挡土及止水要求采用钢板桩进行止水及挡土。
钢板桩的施工方法及措施如下：（1）钢板桩施工流程：测量放线→安围檩支架→插桩初压→桩体压进→安放支撑→土方回填→拔桩。
（2）开工前依据管道中轴线测放出基坑两侧边线的具体位置，并用白石灰线标识，确定钢板桩施打的位置线，用地质雷达探测基槽施工边线以内的地下管线位置和高程，并在管线位置外打桩或用灰线标识清楚。
（3）施工钢板桩前，先对材料进行检查、分类、编号、矫正桩体。
（4）为保证钢板桩能垂直打入和板桩墙面平直，先制安工字钢围檩，高度约离地面50cm，然后才用吊车将钢板桩吊至桩位处振插打入。
（5）打桩方法：打桩时先用吊车把钢板桩吊起就位，让其凭自重入土，竖起稳定后，再用吊车吊起振动锤夹住钢板桩，将桩打到要求的深度。
钢板桩施工过程中，为保证钢板桩的垂直度，用两台经纬仪在两方向加以控制。
钢板桩之间间隙要小。
（6）钢板桩施打时，应采取措施减少施工对原有建筑物、道路、管网的影响。
如在施打钢板桩前，先查明地下管网的情况，若遇有地下管线或泄水孔，应跳开该处不打钢板桩，待开挖后，沿缺口两边钢板桩外侧插入钢板挡土。
目录1 工程概况 (1)1.1工程简介 (1)1.2工程地质及水文情况 (1)1.3自然条件及气象 (1)1.4施工难点 (2)1.5 施工平面图 (2)2 编制依据、原则及范围 (3)2.1编制依据 (3)2.2编制原则 (4)2.3编制范围 (4)3 施工进度安排 (4)3.1总体工期 (5)3.2进度计划节点 (5)3.3人员配置 (5)3.4机械配置 (5)3.5材料配置 (6)4 施工工艺技术 (6)4.1施工准备 (6)4.1.1概述 (6)4.1.2测量放线 (6)4.1.3现场管线调查 (6)4.1.4沟槽明水外排 (6)4.2沟槽开挖 (7)4.3沟槽验槽 (9)4.3.1基底土方开挖 (9)4.3.2基底验收标准 (9)4.4沟槽渗漏水处理及排水 (9)4.4.1沟槽渗漏水处理 (9)4.4.2沟槽内积水的抽排 (10)4.4.3沟槽外排水 (10)4.5沟槽回填 (10)5 施工安全保证措施 (10)5.1组织保障措施 (10)5.1.1安全管理组织机构 (10)5.1.2安全管理保证体系 (11)5.1.3各岗位人员安全职责 (12)5.2相关技术措施 (13)5.2.1安全保证措施 (13)5.2.2质量技术保证措施 (19)5.2.3文明施工保证措施 (20)5.2.4环境保护措施 (20)5.2.5季节性施工保证措施 (22)5.3监测监控 (22)5.3.1安全监测目的 (22)5.3.2监测内容 (22)5.3.3稳定控制标准 (23)5.3.4监测方法 (23)5.3.5监测频率 (24)5.3.6监测设备及人员 (24)6 施工管理及作业人员配备与分工 (25)7 验收要求 (25)7.1验收标准 (25)7.2验收程序及人员 (26)7.3验收内容 (26)8 应急处置措施 (27)8.1应急救援组织机构及职责 (27)8.2应急救援物资准备 (28)8.3应急响应程序 (29)8.4现场处置方案 (29)8.4.1坍塌事故处置方案 (29)8.4.2高处坠落处置方案 (30)8.4.3物体打击处置方案 (31)8.4.4机械伤害事故处置方案 (31)8.4.5触电事故处置方案 (31)8.4.6防暴雨事故处置方案 (32)8.5应急救援路线 (33)9 附件 (34)蒙城县西北片区城市更新一期项目（三标段）（5m以下）沟槽开挖专项施工方案1 工程概况1.1工程简介项目位于蒙城县中心城区西北片区，施工内容包括①新建片区道路总长度约5.6Km（共7条见表1.1-1）；②时光文化广场（占地面积60814.4㎡），主要为园路铺装、雨污管道、路灯监控等基础设施建设及绿化、景观小品、景墙雕塑等建设；③涡河公园二期（占地面积22742.0㎡），新建停车场、特色步道、景观绿化等相关公共配套设施。
市政管线沟槽开挖专项施工方案目录一、项目概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．21.项目背景介绍．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．22.工程规模及特点．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3二、施工准备工作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．41.现场勘察与评估．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5 1.1 现场环境分析．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5 1.2 地质勘察报告解读．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．61.3 周边设施保护方案制定．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．72.施工队伍组织及分工．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．9 2.1 施工队伍组建方案．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．9 2.2 人员分工与岗位职责明确．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．102.3 安全教育培训实施情况．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11三、沟槽开挖方案设计与优化．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．111.开挖方案设计原则及依据．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．13 1.1 遵循相关规范标准．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．13 1.2 结合现场实际情况分析．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．131.3 安全防护措施考虑．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．142.沟槽断面形式选择及优化建议．．．．．．．．．．．．．．．．．．．．．．．．．．．．．162.1 常规断面形式介绍．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．172.2 针对不同地质条件的优化措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．182.3 开挖参数计算与确定．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．19四、施工方法与技术措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．201.机械设备配置及作用说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．211.1 主要机械设备选型依据．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．221.2 设备配置数量及规格型号选择．．．．．．．．．．．．．．．．．．．．．．．．．．．．231.3 设备安装调试流程描述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．242.施工工序安排及技术要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．252.1 开挖前准备工作安排．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．272.2 开挖过程中技术要点掌握．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．282.3 槽底处理与验收标准设定．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．29一、项目概述本项目为市政管线沟槽开挖工程，旨在提升城市基础设施水平，优化城市功能布局。

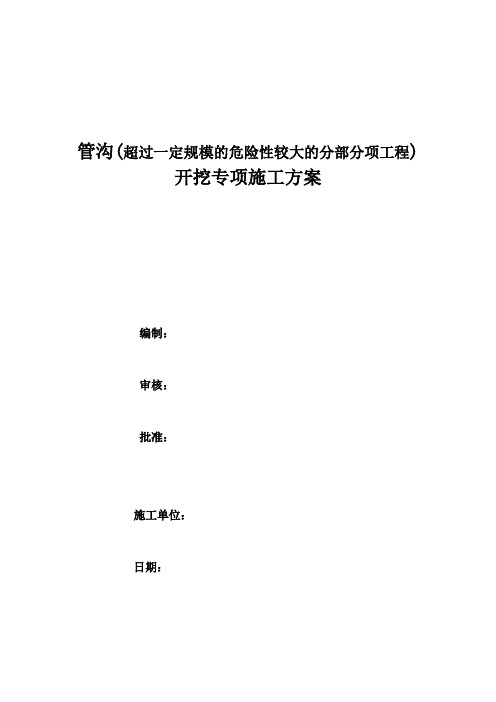

管沟(超过一定规模的危险性较大的分部分项工程)开挖专项施工方案编制：审核：批准：施工单位：日期：目录一、工程概况----------------------------------1二、编制依据----------------------------------1三、工程地质和水文地质条件--------------------1四、施工准备---------------------------------2五、施工顺序----------------------------------2六、沟槽开挖施工技术方案----------------------3七、安全施工方案------------------------------4八、质量保证措施------------------------------5九、安全措施及应急预案------------------------5十、应急救援预案------------------------------6 十一、各职能部门职责--------------------------7 十二、安全应急救援联系电话--------------------8一、工程概况因场地比较狭小，基坑四周不利于堆土，挖土全部外运。
基坑开挖时，必须做好基坑的安全防护措施及监控。
开挖基坑上空无高压线，按施工规范的要求，开挖深度在5.0米（含5米）以上的基坑属于深基坑，深基坑施工必须有切实可行的施工安全专项方案并经专家论证。
二、编制依据1、工程设计文件、图纸；2、《道路管网工程岩土工程勘察报告》；3、《建筑基坑监测技术规范》(GB50497-2009)；4、《现场施工临时用电安全技术规范》（JCJ46-2005）5、《建筑深基坑工程施工安全技术规范》（JGJ311—2013）6、《建筑边坡工程技术规范》（GB50330—2013）7、国家、自治区相关标准及强制性文件8、《给水排水管道施工及验收规范》（GB50268-2008）9、《关于危险性较大的分部分项工程安全管理办法》住建部37号令。
金华市区西二环新建工程五标段沟槽开挖工程专项施工方案温岭市市政环境工程公司二0一0年十二月一、工程概况及施工条件：根椐设计图本工程位于金华市婺城区乾西乡境内，本标段范围为K1+230～K1+840，全长约610米，宽80米。
结合地堪资料和现场实地勘察得出本合同段的基本地质情况：地面以下沟槽开挖深度范围内为耕作土和砂砾层。
二、支护方案：1、降排水污水沟槽开挖前地面散排水，截水沟内的雨水及散排水排入沿线旧有沟渠内。
沟槽内沿槽边设置一条排水沟，排水沟尺寸B×H=0.25×0.25米，每50米设1×1米的集水坑，排水沟内的雨水及地下水引入集水坑内，并采用水泵将集水坑内的水抽入截水沟。
2、沟槽开挖污水管道工程采用挖掘机挖掘，首先按设计沟槽中心线放样，然后根据排水管尺寸，再根据管道埋深及土质情况，综合确定放坡系数，并用灰线洒出边线。
根据现场土质情况,对开挖比较深(4m-7m)的应该分2次开挖,第一次开挖深度为2 m,第二次开挖到距沟槽底标高高20cm,用人工清理。
机械挖槽，严禁超挖，随挖随进行测量，沟槽开挖完成后，请甲方及监理工程师进行验收，合格后进行下道工序。
开挖的土方放在沟槽的一边,要求距离沟槽边的距离不得小于1米,堆放高度不得超过1.5米。
另一边做施工便道,以便砌筑检查井的材料能够运到检查井边,和以便管材运到沟槽边。
施工便道宽度为7米，宕渣厚度由土质而定，50cm~80cm。
沟槽开挖主要采用挖掘机作业，人工修边捡底，遇地下管网时，采用人工开挖，开挖沟槽的同时，充分考虑放坡系数，由于污水沟槽开挖深度约在4.5米，因本工程开挖较深，并且开挖到原地面标高1米以下都是流砂。
考虑塌方及施工安全问题，沟槽底开挖每边各留0.8m 防止流砂、淤泥向沟槽溜，因地下水位较高，两边各0.4宽米排水沟，以便排水。
两边0.8米的工作面。
考虑到本工程土质较特殊，分二次开挖，一边堆土一边做施工便道，因此该沟槽受动荷载的影响，在开挖深度超过4米的污水沟槽，采用二次放坡，第一层开挖放坡系数i=1.25，第二层开挖放坡系数i=1.5，马道宽度为2米。
⾬污排⽔管道沟槽⼟⽅开挖施⼯⽅案⾬⽔管施⼯、污⽔管道施⼯⽅案XX科技装各东南亚总部⼀期项⽬优化变更⾬、污排⽔管道沟槽⼟⽅开挖施⼯⽅案批准：审核：编审I J:⼴西XX建筑⼯程有限公司2016年8⽉21⽇⾬⽔管施⼯、污⽔管道施⼯⽅案⽬录⼀、⼯程概况 (2)⼆、施⼯现场概况 (2)三、施⼯准备 (3)四、施⼯安排及⽅法总说明 (4)五、施⼯⽅案 (5)六、监护措施 (14)七、安全⽣产措施 (14)⼋、安全措施 (14)九、⾬季施⼯ (16)⼗、附图 (17)优化变更⾬、污排⽔管道沟槽⼟⽅开挖施⼯⽅案⼀、⼯程概况⼯程名称：XX科技装备业XXX总部项⽬⼀期⼯程建设单位：南宁市XX装备科技有限公司监理单位：中国XXXX设计⼯程有限公司设计施⼯单位：⼴西XX建筑⼯程有限公司南宁市XX科技装备业东南亚总部项⽬位于南宁市江南区XXXX号。
北邻主⼲道那洪⼤道，西邻XXX⽀路，东临北XX路，南邻国凯⼤道。
周边道路便利通畅，项⽬直接体现XX科技的整体形象和⽂化底蕴，为新⼀代研发⽣活中⼼的功能性建筑群。
项⽬⼀期建筑⾯积约167138旷，本⼯程Al'"A8tl楼设计标⾼±0.00相当于黄海⾼程100.80m。
ClC20tl楼设计标⾼随地形变化。
详见详参见施⼯总平⾯图。
本⼯程计划⼯期共730天。
⼆、施⼯现场概况1、本⼯程新增⾬、污⽔管道埋深⼤多在3.5 4.6m范围内，管径有DN300、DN600,其⾬、污⽔管道双壁波纹管沟槽开挖深度⼤部分在4.6m。
2、拟建区域沿线主要为现场临时施⼯吐道路、临建停车场、现场⼟⽅堆放转运区、临建⽣活区、市政道路。
这些段落地⾯⾼程在92.21m93.36m之间，地势平坦，稍有起伏。
3、本管道⼯程地质情况⾃上⽽F为：(1）、⼈⼯填⼟（Q4ml):素填⼟①：黄⾊、褐黄⾊，褐红⾊，稍湿⼀湿，松散，主要由粉质粘⼟、砾⽯及风化岩碎屑等组成，⼟质不均，部分含少量腐殖质。
在场地内普遍存在，厚度变化较⼤。
深沟槽开挖专项安全施工方案（2#路）一、深沟槽开挖方案1、施工工艺流程施工准备→测量放线→沟槽开挖→清基验收→基础排水（如需要)→管（渠)道施工→检查井砌筑→验收→沟槽回填2、测量放线根据施工图设计文件,测设雨水管道中心线和检查井中心位置,设立中心桩。
管道中线及检查井中心桩经监理复核后方可施工。
根据管道直径或断面大小，按规定的沟槽宽度测放出边线,开挖前用石灰划线来控制，对于检查井位置的确定通过在沟槽外两侧设置控制桩来进行控制，并记录两桩至井中心的距离，以备校核。
3、沟槽开挖(1）、挖槽前认真组织人员学习图纸，进行调查研究，充分了解挖槽段的土质、地下水位、地下结构物、沟槽附近地上结构物以及施工环境等情况，选用DH420LC-7型挖掘机、HY305-7型挖掘机、XG953-50铲车，制订必要的安全措施，确保施工质量及安全。
(2)、采用人工配合挖掘机挖槽，挖槽前,技术人员向挖掘机司机详细交底，并设专人指挥，及时测量槽底高程和宽度，防止超挖和亏挖。
深槽挖土的边坡系数根据土质和挖深暂定为1：0。
33,具体按规范操作。
开挖中发现土质松软地段,立即采用木板、支架、方木进行全断面支护。
沟槽上下均设安全员，及时观测沟槽，发现和排除各种险情,为确保槽底土壤结构不被扰动和破坏，在机械开挖时，应留20厘米左右一层不挖,待人工清除。
人工清挖槽底时，应认真控制槽底高程和宽度,并注意不使槽底土壤结构遭受扰动和破坏。
（3）、由于沟槽开挖较深，确保沟槽壁不出现塌方现象，且挖掘机不能一次开挖到位，因此采用分层二次开挖法：上、下两层均采用放坡开挖,上层开挖深度按2-2.5米控制下层开挖深度按3-5米控制,沟槽开挖完成后，必要时采用钢板桩上架设横向支撑，间距以不影响吊放管节和兼顾安全性为宜。
(4)、沟槽上层与下层之间的台阶宽度为1—2米，以第二台阶为挖机辅助工作层，开挖第二层沟槽，同时考虑作为汽车倒土面及临时堆管、下管工作层。
（5)、在雨期施工,应尽量缩短开槽长度,并作好防排水措施,如果雨水泡槽以后，要尽快采取措施，抽排积水，清除淤泥,用砂石料回填湿槽，达到稳定即可,不宜铺垫过厚,造成基础沉陷不均匀.深槽不能被积水泡槽过久，否则极易塌方，危及其他。
目录1 编制依据 (2)1.1 有关工程文件 (2)1.2 有关规范规程 (2)2 工程概况 (2)2.2 渗滤液收集工程概况 (2)2.3 设计说明 (3)3 施工部署 (3)4 主要施工方法 (3)4.1 工艺流程 (3)4. 2 施工方案 (4)4. 2.1 沟槽开挖 (4)4. 2.2 验槽 (4)4. 2.3 HDPE管道施工方法 (4)4.2.3.1管道垫层 (4)4.2.3.2 HDPE管焊接 (4)1、HDPE管焊接施工工艺流程 (4)2、安装方法 (5)4.2.3.3安管 (6)4. 2.4沟槽回填 (7)4.2.4.1 土方回填 (7)4.2.4.2 胸腔回填 (7)4.2.4.3 夯实 (7)5 质量证措施 (7)5.1 质量保证组织机构 (7)5.2 工程质量保证措施 (8)6 工期保证措施 (8)7 安全保证措施 (8)7.1 成立安全组织机构 (8)7.2 安全技术措施 (9)7.3 安全注意事项 (10)8 文明施工、环境保护措施 (11)8.1 建立健全强有力的环保体系 (11)8.2 实行环保目标责任制 (11)1 编制依据1.1 有关工程文件1.1.1 《白河县茅坪镇垃圾场封场项目岩土工程勘察报告》1.1.2 施工组织设计1.2 有关规范规程1.2.1 给水排水管道工程施工及验收规范GB50268-20081.2.2 生活垃圾卫生填埋封场技术规程2 工程概况白河县茅坪镇垃圾场封场项目工程包括土方整理工程、进场道路工程、垂直防渗系统、封场覆盖系统、渗滤液收集导排系统、地表水收集导排系统、填埋气收集系统、绿化等工程；白河县茅坪镇拉垃圾场占地面积为8600㎡.2.2 渗滤液收集工程概况本工程渗沥液收集导排系统是在垃圾堆体下方设置收集盲沟，将渗滤液收集导排至渗滤液收集井，并经输送至卫生填埋场的渗滤液调节池。
2.3 设计说明设计渗滤液收集管为PE花管DN315mm；渗滤液压力输送管为DN110mm。
一、工程概况本工程位于XX市XX区，主要建设内容包括沟槽开挖、支护、管道安装等。
沟槽开挖深度约为3-5米，宽度约为2-3米，长度约为1000米。
根据地质勘察报告，本工程地质条件较为复杂，土质主要为粘性土，部分区域存在软土层。
为确保施工安全，特制定本专项支护方案。
二、支护设计原则1. 确保施工安全，防止坍塌事故发生；2. 优化施工工艺，提高施工效率；3. 适应地质条件，降低施工成本；4. 保护环境，减少对周边环境的影响。
三、支护方案1. 沟槽开挖前，先进行场地平整，确保沟槽底部平整。
2. 沟槽开挖过程中，采用分层开挖方式，每层厚度不超过0.5米。
开挖过程中，应密切关注边坡稳定情况，发现异常情况及时采取措施。
3. 边坡支护采用重力式挡墙支护，挡墙高度根据实际情况确定，一般不超过1.5米。
挡墙基础采用钢筋混凝土基础，厚度不小于0.5米。
4. 挡墙背后采用砂袋填充，填充高度不小于挡墙高度。
砂袋填充过程中，应确保填充密实，防止空隙产生。
5. 挡墙顶部设置排水沟，排水沟采用混凝土结构，截面尺寸为0.2米×0.3米，坡度不小于1%。
6. 在挡墙两侧设置安全防护栏，防护栏采用金属栏杆，高度不小于1.2米。
7. 沟槽底部设置排水沟，排水沟采用混凝土结构，截面尺寸为0.3米×0.4米，坡度不小于1%。
8. 施工过程中，定期对边坡进行监测，发现异常情况及时采取措施。
四、施工工艺1. 挡墙施工：先进行基础开挖，然后浇筑钢筋混凝土基础；待基础养护完成后，进行挡墙主体施工。
2. 砂袋填充：采用人工或机械方式进行砂袋填充，确保填充密实。
3. 排水沟施工：先进行沟槽底部清理，然后进行排水沟主体施工。
4. 安全防护栏施工：采用现场焊接或螺栓连接方式，确保防护栏稳固。
五、施工安全措施1. 施工人员必须佩戴安全帽、安全带等防护用品。
2. 施工现场设置警示标志，确保施工区域安全。
3. 施工过程中，加强现场巡查，及时发现并处理安全隐患。
市政管网管沟施工安全防护方案D楼东侧部分编制：审核：批准：-有限公司-----年--月--日目录一、工程概况二、组织部署三、安全施工方案四、沟槽开挖支护方案五、沟槽开挖施工技术方案六、应急救援预案七、安全施工领导小组职责八、安全应急救援联系电话管沟施工安全防护方案一、工程概况本项目涉及市政综合管网雨水、污水、给水三个部分;本方案主要针对于D楼东侧区域部分开挖深度超过3米深度区域制定;工程地质特性：本工程所在场地地形较平坦,土质以耕地黏土为主,正常放坡开挖满足施工安全条件,但因部分区域原地貌偏高,造成局部开挖深度超过3米后附超出区域界线图 ,为保证施工安全,特制订本专项方案;二、组织部署：成立以生产经理为组长总工程师为副组长、由各部门负责人参加的安全文明施工领导小组,经理部配备专职安全员、施工班组设兼职安全员：组长：副组长：组员：三、安全施工方案坚持贯彻"安全第一,预防为主"的方针,严格遵守国家、河南省颁布的有关安全生产的法律、法规、规范和规范性的文件等的要求、规定以及工程所处的环境,并依照GB/T28001标准制定实施相应的安全方面的制度和措施,切实予以执行;坚持班前会制度,各施工队每天坚持召开班前会,认真贯彻"三不允许作业"的内容;1、安全防护措施1施工人员必须严禁格遵守施工现场的安全生产制度,施工区域设置警戒带,并设安全标志,夜间及阴暗处设置警示灯,设专人疏导交通,非作业人员不许入内;2施工前对施工范围内,地上、地下管线、建构筑物进行调查,对涉及到的地上地下构筑物、管线等视具体情况采取拆改或保护措施;3进入施工现场必须佩戴好安全帽,作业前必须检查工具、设备、现场环境等,确认安全后方可作业,作业时必须按规定正确使用好劳动保护用品;4作业人员要服从领导和安全检查人员的指挥,工作思想集中,坚守作业岗位,严禁酒后作业;5使用挖掘机时严禁铲斗从运输车驾驶室上空越过,卸料时要尽量降低卸料高度,防止偏载、超载或砸坏运输车辆;6挖掘机作业过程中,禁止任何人上下挖掘机和传递物品,不准边工作边维修保养,操作人员应随时注意挖掘机各部件的运转情况,发现异常立即停机,及时检修查明原因排除故障,挖掘机回旋半径内严禁站人;7严禁挖掘机在电力架空线路下方挖土,需在线路一侧作业时,应设专人监护;8在各类管道1m范围内、直埋缆线2m范围内必须由人工开挖,严禁机械开挖,并约请管理单位派人现场进行监护;9沟槽边堆土距离不小于1m,堆土高度不大于1.5米;10进入沟槽作业前必须检查槽帮有无裂缝、水浸或坍塌的危险隐患,确定无危险后方可作业;11人员上下沟槽作业需使用梯子或爬梯,不得攀跳上下;12作业时两人横向间距不得小于2米,纵向间距不得小于3米;严禁掏洞挖土、在槽内休息;13作业中发现地下管道等构筑物、文物、不明物时,必须立即停止作业,向带班人员报告,并按要求处理或保护；作业时距上方电缆不得小于相关规范的规定距离;14槽顶物料堆放平稳,不可放置在临边处也不可妨碍施工通行和物料装卸；传递物件时严禁投掷物料;15凡有可能坠落的任何物料一律先行撤除或加以固定,以防跌落伤人;四、沟槽开挖支护方案沟槽深超过3米适用五、沟槽开挖施工技术方案1、挖槽前认真组织人员学习图纸,进行调查研究,充分了解挖槽段的土质、地下结构物、沟槽附近地上结构物以及施工环境等情况,制订必要的安全措施,确保施工质量及安全;2、采用人工配合挖掘机挖槽,挖槽前,技术人员向挖掘机司机详细交底,并设专人指挥,及时测量槽底高程和宽度,防止超挖和欠挖;深槽挖土的边坡系数根据土质、挖深以及拟采用的支护方式确定为1：,具体按边坡支护方案操作;开挖中发现土质松软地段,立即采用木板、支架、方木进行临时支护;沟槽上下均派设安全员巡视,及时观测沟槽稳定情况,及时发现和排除各种险情和安全隐患,为确保槽底土壤结构不被扰动和破坏,在机械开挖时,应预留20cm不挖,待人工抄平;人工清挖槽底时,测量人员随时观测,认真控制槽底高程和宽度,并注意不使槽底土壤结构遭受扰动和破坏;3、在雨期施工,应尽量缩短开槽长度,并作好排水沟、集水坑等防排水措施,如遇雨水泡槽,要尽快采取措施,抽排积水,清除淤泥,用砂石料回填湿槽,达到稳定即可,不宜铺垫过厚,否则造成基础沉陷不均匀;深槽不能被积水泡槽过久,否则极易塌方,危及其他;4、管沟底部开挖宽度,除管道结构宽度外,应增加工作面宽度;有外防水的结构时,每侧工作面宽度宜取1米,雨污水管沟每侧工作面宜取0.6米;5、在挖方边坡上侧堆土或材料以及移动施工机械时,应与挖方边缘保持一定距离,以保证边坡的稳定;堆土或材料应距挖方边缘2m以外,高度不宜超过2m;六、应急救援预案1、成立应急救援小组,并对小组成员进行基本急救常识的教育培训,并适时组织演练;2、制定应急救援小组值班制度,保证事故发生后信息的及时畅通;3、发生事故后,发现人应立即向项目部经理汇报,项目经理应立即启动应急救援预案,组织人员进行抢救;4、紧急救援小组须分工明确,事故发生后一方面有专人负责抢救伤员,一方面应有人组织进行现场保护,另外还有专人调查事故原因,三方面应同时进行;5、调查事故现场,确保对救护人员及伤病员或其他人无任何危险,如：1坍塌事故,须先确定坍塌土坡是否已稳定,不会再扩大；2触电伤亡事故,须先确认已切断电闸箱电源；3确认保证事态不会再进一步扩大后,迅速使伤病员脱离危险场所;6、初步检查伤病员,判断其神智、气道、呼吸循环是否有问题,必要时立即进行现场急救和监护,使伤病员保持呼吸通畅,视情况采取有效的止血、止痛、防止休克、包扎伤口等措施,固定、保存好断离的器官或组织预防感染;7、在救援小组人员进行施救的同时,由现场人员拨打120急救中心电话,救援小组人员应坚持到救护人员或其他施救者到达现场接替为止;8、分析事故原因,撰写详细的事故调查报告,并向上级有关部门递交事故调查报告;七、安全施工领导小组职责1、组长职责：全面负责处置突发性安全事故工作,及时召集领导小组成员研究处置方案,布置任务,下达命令,启动应急救援预案,调查处理事故原因;2、副组长职责：发生突发性安全生产事故,现场负责人应根据事故情况立即向有关领导汇报,拨打相应急救中心电话,告知事故种类、事态、地点、联系人等,同时紧急通知安全施工组员及项目部人员启动应急救援预案;协助事故的调查与处理工作;3、组员职责：根据现场事故种类,立即组织抢救,协助事故的调查与处理工作;具体实施如下：1触电事故发现事故现场发生触电事故,首先切断事故电源、对伤员进行抢救人工呼吸或心脏挤压法,保护现场,同时大急救中心电话并疏散现场围观人群,派人去路口迎接急救车辆,伤员送往医院途中抢救工作不能停止;2高空坠落事故发生高空坠落事故,现场医务人员立即对伤员进行包扎止血抢救;抢救人员必须对事故发生现场设围栏,疏散闲杂人员,以防再次伤人,同时拨打急救中心电话,直至送往医院;3坍塌事故发生坍塌事故,首先抢救伤员并保护现场,拨打急救中心电话,为抢救工作创造一切便利条件,维护秩序组立即疏散现场人员,确认坍塌土方及掩埋人员方位,集中人力进行紧急抢救,动用机械设备抢挖时,要了解地下构筑物情况,事故现场设专人监护,以防再次坍塌伤人,急救车辆到达现场之前,由现场医务人员对伤员进行抢救处理;4物体打击事故发生物体打击造成事故时,首先由现场医务人员根据伤员情况进行包扎抢救,拨打急救中心电话,为抢救工作创造一切便利条件,确保在极短时间内,把伤员送往医院;5机械伤害事故发生机械伤害事故时,首先由机务人员、电工及时切断机械运转的动力系统,现场医务人员根据伤员情况进行包扎抢救,拨打急救中心电话,为抢救工作创造一切便利条件,确保在极短时间内,把伤员送往医院;5、其它辅助救援措施1一旦发生安全事故,接到救援通知后,立即赶到事故现场,根据现场实际情况,设立隔离区,立即组织人员疏散和物资转移,维护现场秩序并保护好现场,为急救中心救援车辆和现场急救车辆开辟顺畅通道,保证最大限度的减少人员伤亡和财产损失；协助事故的调查与处理;2根据事故现场需要,一切机械设备必须保证车况良好,随时听候调遣,保证应急救援设备和器材正常运转,服从现场指挥；协助事故的调查与处理;八、安全应急救援联系电话火警电话：119 匪警电话：110 交通事故：122急救中心：120安全应急救援设备：救援担架：1付氧气袋：2个止血带：2个夹板：3付救援工具：铁锹20把干粉灭火器：20个。
排水管道沟槽开挖专项施工方案长山大道（滨江路~澄江路）北段东侧道路改造工程沟槽开挖专项方案编制：审核：审批：江阴市第八建筑安装工程有限公司2017年6月26日雨水管道沟槽开挖专项施工方案一、编制依据1、长山大道北段东侧道路改造工程施工设计图。
2、《给水排水管道工程施工及验收规范》。
二、工程概况建设单位：江阴高新技术产业开发区规划建设局设计单位：江阴市城乡规划设计院监理单位：江苏外建工程管理有限公司施工单位：江阴市第八建筑安装工程有限公司长山大道北段东侧（滨江路-澄江路）位于江阴高新技术产业开发区,道路整体呈南北走向,本次设计北起滨江路(K0+000),南至澄江东路(K0+567.553),道路全长约568米,本次仅施工道路东侧半幅。
沿线主要相交的现状及规划道路由北向南依次为已建滨江路、已建石牌路及已建澄江东路。
长山大道北段东侧雨水主要收集道路路面的雨水以及转输的澄江东路以南的长山大道雨水，集水面积6.10ha,共1个排水系统，雨水接入原已建长山大道雨水系统内，其中DN600钢筋砼承插管164米、DN1000钢筋砼平口管66米，DN1200钢筋砼平口管435米根据施工设计图，雨水管道主管采用大开挖施工，根据现场实测数据，雨水管最大挖深为3.15m（自原地面）。
根据工程地质勘查资料，开挖土质为粉质粘土。
三、施工方案（一）现场情况及施工准备（1）熟悉施工设计图并理解设计人的构思，审核图纸有关缺漏错误、设计图的图号、张数与标准有无矛盾，位置管线与纵断高程是否相等。
（2）实地勘察工程施工作业区内影响施工的各种地上、地下障碍，地上未拆迁的电杆、通讯杆的位置，地下自来水、排水、天然气、电力、通讯等障碍的位置，以便施工前及时做出工程变更及各种处理方案。
（3）收集已建污水管预留管位置、高程。
（4）建立测量控制网，为达到施工中的管线位置、管道高程符合设计要求，应在施工前标定施工范围，按一定距离布点，组成测量控制网，保证施工的放线需要，质检需要，并定期检查校核。
（5）施工前做好物资用量计划，并依据物资用量计划按照规格数量及相关的材料质量认证程序提前落实产地及生产厂家，作好质量记录以备追溯，并确保满足计划要求。
（6）施工前调配好施工机械及施工机具。
（7）由于本施工段较长，为防止施工当中出现的突然停电及接不通电的施工段需用电，在无法用电的情况下，增加可移动的发电机进行现场发电，保证正常施工。
（8）雨水管道应选择质量强度符合设计规范要求的，合格证明齐全的管材。
（9）准备潜水泵，以防止地下水及下雨天沟槽受水浸泡而造成影响，需保持沟槽内干净整齐。
（10）开挖前，施工管理人员必须向施工班组进行详细交底。
交底内容包括挖槽断面堆土位置、地下设施情况及施工的安全技术要求等，以保证施工安全，并做好交底记录。
（二）施工测量1、准备工作（1）测量人员，认真学习复核图纸，掌握有关数据，根据工程进行情况及时准确地做好测量工作。
（2）及时校对检修测量仪器。
（3）管道工程开工前进行下列测量工作。
A、测量复核，水准点闭合差为±12√L（㎜），L为水准点间距离，单位KM；复核控制桩坐标导线方位角闭合差应≤±16√N，N为测站数。
并在稳固及不易碰撞的地点设置临时水准点，其间距不大于200㎜，每次使用前应当校测。
B、测定管道中线、附属构筑位置，并标出与管线冲突的地上、地下构筑物位置。
C、核对接入原有管道接头处的高程。
D、施放挖槽边线、堆土材料及界线及临时用地范围。
E、测量管线地面高程。
（4）中心桩、方向桩及水准点均应设置固定可靠的栓桩和明显标志。
（5）在施工中（中心桩为开槽前）妥为保护所有测量标志，不得拆毁或碰撞。
2、测定管道中线（1）测定管道中线时，并在起点、终点、平面折点测设中心桩，桩顶钉中心钉，并在起点、终点及平面折点的沟槽外面适当位置设置方向桩。
（2）确定中心桩桩号时，用钢尺丈量中心钉的水平距离．丈量时钢尺必须拽紧拉平。
（3）受地面或沟槽断面等条件限制，不宜埋设坡度板的沟槽，在沟槽两边或槽底两边对称地测设一对高程桩，每对高程桩上钉一对等高的高程钉。
高程桩的纵向距离20m。
（三）沟槽开挖（1）沟槽开挖前认真组织人员学习图纸，进行调查研究，充分了解挖槽段的土质，地下水位、地下埋设管线及结构物，沟槽附近地上结构物及施工环境等情况，拟选用斗容量为1.2m³反铲挖掘机，制定必要的安全措施，确保施工质量及安全。
（2）挖槽断面应按底宽、挖深、槽深、各层边坡、层间留台宽度与相邻构筑物关系及排管方式等因素确定。
挖槽断面应符合管道结构施工方便、保证质量和安全，以少挖方、少占地为宜。
（3）采用人工配合反铲挖掘机挖槽，挖槽前，现场施工员向司机及土方工详细交底（沟槽的断面，开挖的次序）。
在开挖过程中由管理人员在现场指挥并经常检查沟槽的槽底高程和宽度，防止超挖及亏挖。
（4）沟槽挖土的边坡系数根据土质及挖深暂定1：0.67，遇到边坡土质为液塑性较差地段，可适当将其边坡加大至1：1，保证开挖稳定。
沟槽开挖采用一次性放坡开挖，开挖中如发现土质松软地段，立即采用木板、支架、方木进行全断面支护，沟槽上下均设安全员，及时观测沟槽，发现和排除各种险情。
（5）沟槽的直立壁和边坡，在开挖过程和敞露期间应防止塌陷，必要时应加以保护。
在挖方边坡上侧堆土或材料以及移动施工机械时，应与挖方边坡保持2米以上距离，以保证边坡和直立壁的稳定，堆土或材料堆放高度应不大于2.5m。
（6）为确保沟槽底土壤结构不被扰动和破坏，在机械开挖时应留10cm 左右一层不挖，待人工清除。
人工清挖槽底，应认真控制槽底高程和宽度，并注意不使槽底土壤结构遭受拢动和破坏。
（7）深基坑开挖以后，必须采取护坡措施，以免边坡坍塌或滑移。
护坡方法视土质条件、施工季节、工期长短等情况，可采用塑料布和聚丙乙烯编织物等不透水薄膜加以覆盖。
（8）沟槽排水采用集水井排水法，在沟槽的单侧挖出排水明沟，其断面为30×30cm，以3%的坡度坡向集水井，集水井每隔50m设一个，断面为1.0m ×1.0m×1.5m（槽底以下），集水井内水用潜水泵抽出。
(如下图)（9）沟槽测量控制采用坡度板控制，即沟槽机械开挖后在距槽底1.5m，位置埋设一根15cm×15cm木板，间距为10米左右，在坡度板上钉管线中心钉和高程板，高程板上钉高程钉。
（10）沟槽开挖时如离现状建筑物较近时应根据情况采取保护措施。
（11）沟槽底层开挖的宽度按本次管槽需要保证的工作面进行开挖。
开挖时，随时测量监控，保证开挖边坡、基坑尺寸，轴线、槽底的高程应达到沟槽验收规定的要求。
（四）机械开挖沟槽时应注意下列事项（1）为保证槽底土壤不被扰动或破坏，在用机械挖土时，要防止超挖，若有超挖，应将扰动部分清除，并必须用中砂或石屑回填，并用平板震动器振实。
开挖要保证连续作业，衔接工序流畅，同时要注意边坡土体变化，出现问题及时处理，减少意外事故。
（2）对地下管线和各种构筑物应尽量能临时迁移，如无法迁移，必须挖出使其外露，须采取吊、托等加固措施，同时对挖掘机作详细交底，如无把握，应改为人工挖土。
（3）在工作量不大、地面狭窄、地下有障碍物或无机械施工条件等情况下，采用人工开挖。
人工开挖沟槽，应集中人力尽快挖成，转入下一工序施工。
（五）沟槽开挖允许偏差和检查方法沟槽检查验收：沟槽开挖完成后，进行检查验收。
检查项目包括开挖断面、槽底标高、轴线位置、沟槽边坡等。
沟槽开挖允许偏差和检查方法见下表：沟槽开挖允许偏差和检查方法四、安全文明施工（一）、安全施工措施（1）对于局部土质不好地段开挖前，先进行围檩施工，做好支撑后才能逐步开挖至设计深度。
（2）为切实保证施工人员安全，树立“安全第一，预防为主”的思想，根据国家建设部颁发的安全检查评分标准制订具体措施。
（3）建立安全保证体系，除企业已有的机构外，工地设立安全管理机构，工程项目设立安全小组、班组设安全员，形成一个健全的安全保证体系，工地的安全管理机构负责工地日常的安全工作，定期组织安全检查，对不符合要求的要及时发出整改通知，指导工程项目部和班组安全员的工作，对违章作业者进行批评教育和处罚。
（4）优化安全技术组织措施，包括以改善施工劳动条件，防止伤亡事故和职业病为目的的一切技术措施，如积极改进施工工艺和操作方法，改善劳动条件，减轻劳动强度，消除危险因素，机械设备应设有安全装置。
（5）机械操作人员必须持证上岗，各种作业人员应配带相应的安全防护用具及劳保用品，严禁操作人员违章作业，管理人员违章指挥。
（6）施工中所有机械、电器设备必须达到国家安全防护标准，自制设备、设施应通过安全检验，一切设备应经过工前性能检验合格后方可使用，并由专人负责，严格执行交接班制度，并按规定定期检查保养。
（7）凡进入现场的一切人员，均要戴安全帽，正确使用“三宝”。
要配合公司安全月检工作，工程项目部要实行周检，项目点要日检，施工中应抽检，及时消除安全隐患。
（8）严格执行各项安全操作规程，施工前要进行安全交底，每月定期进行安全教育，加强工人的安全意识教育。
（9）现场施工用高低压设备及线路，严禁电线随地走，所有电掣应有门、有锁，有危险标志。
严格执行《施工现场临时用电安全技术规范》的规定，现场采用“三相五线”制供电，执行“一机一闸一漏电保护开关”制度。
所有电器设备及金属构架均应按规定设置可靠的接零及接地保护，施工现场所有用电设备，必须按规定设置漏电保护装置，要定期检查，发现问题及时处理。
（10）加强安全教育和监督，坚持经常性的安全交底制度，提高施工人员的安全生产意识，及时消除事故隐患。
（11）所有施工人员均应掌握安全用电基本知识和设备性能，用电人员各自保护好自用设备的负荷、地线和开关箱，发现问题及时找电工解决，严禁非专业电气操作人员乱动电器设备。
（12）配电系统分级配电，本电箱、开关箱外观必须完整、牢固，防雨防尘。
（13）多机作业用电必须分闸，严禁一闸多机和一闸多用，施工现场电缆、电线必须按规定架设，严禁拖地和乱拉乱搭。
（14）各种机械要有专人负责维修、保养，并经常对机械运行的关键部位进行检查。
（15）使用机械时，操作员要密切注意机上的仪器、仪表、指针是否超出安全范围，机体是否有异常振动及发出异响，出现问题应进行停电关机处理，不得擅离职守，隐瞒不报。
（二）文明施工措施（1）施工现场内应有完整的排水措施，妥善处理泥浆水，所排的水应过滤后方可排入城市管网。
（2）施工时不得妨碍周围居民的工作、生活和休息，在夜间（晚11时至早上6时）施工时需办理好有关手续,并做好周围居民的思想工作尽量不使用超声标准的机械设备施工。
（3）施工现场配备专职保卫人员，昼夜值班，建立健全施工现场保卫制度，外来人员和所有车辆进入施工现场前要登记，在场内要服从人员的调配和安排。
