电容式电压互感器-使用说明书

1 电压互感器规程电压互感器将系统的高电压按比例降到可以用仪表测量的数值，便于直接测量，同时作为继电保护和自动装置的信号电源。

1.1 概述1.1.1 电容式电压互感器1.1.1.1 工作原理电压互感器是由电容分压器分压，中间电压变压器将中间电压变为二次电压，补偿电抗器电抗与互感器漏抗之和与等值容抗串联谐振,以消除容抗压降随二次负荷变化引起的电压变化，可使电压稳定。

其电气原理图如图所示。

1.1.1.2 主要结构我站电容式电压互感器为组合式单柱结构，他由电容分压器和电磁装置两部分组成。

电容分压器由一节或几节电容器串联组成，线路端在电容分压器顶端。

图一电压互感器电气原理图C—载波耦合电容 1a1n—主二次1#绕组端子C1—高压电容 2a2n—主二次2#绕组端子C2—中压电容 dadn—剩余电压绕组端子U1—额定一次电压 XL—补偿电抗器低压端A’—中间电压端子（用户需要时引出） N—载波通讯端子T—中间电压变压器 D—阻尼装置L—补偿电抗器 J—带有避雷器的结合滤波器P—保护装置1.1.2 电磁式电压互感器(无图纸及任何说明书)1.1.2.1 工作原理1.1.2.2 主要结构1.1.3 工作特点1.1.3.1 PT一次侧电压决定于电网的运行电压，不受二次电压影响，正常时二次绕组近似于开路，应为他的二次回路是测量仪表、继电器的电压线圈，匝数多，电抗大，通过电流小，二次绕组接近于空载运行。

1.1.3.2 PT二次绕组不允许短路，当二次短路时，将产生很大的短路电流损坏PT，因此一般在二次侧出口装置处装设了熔断器（保险）或自动空气小开关，用于过载和短路保护。

1.2 技术参数1.2.1 基本参数表1.1 电压互感器的基本参数限责任公司0.2/0.5/3P 220kV 所有出线 （A 相）TYD220/√3-0.005H220/√3 0.1/√3， 0.1kV ； 0.5/3P35kV35kV Ⅰ、Ⅱ母线 （A 、B 、C 相）JDX-35中山泰峰电气有限公司 35/√3， 0.1/√3， 0.1/√3， 0.1/ 3kV ； 0.2/0.5//3P电容式电压互感器型号中数字和字母的意义：电磁式电压互感器型号中数字和字母的意义： 没有设备说明书1.2.2 设备铭牌型号500/-0.005H 二次绕组 a-n da-dn 额定一次电压500/3kV额定电压V 100/3 100 绝缘水平1175/1675kV 额定输出VA 1515 额定电压因素 1.5U1N/30S准确级 0.2/0.5/3P 3P额定频率50HZ 温度类别 -40/D 额定电容 0.005μF 总重量 1950kg 二次绕组热极限输出VA500污秽等级Ⅲ级桂林电力电容器有限责任公司表1.3 500kV1号、2号主变出线PT （ABC 相）及500kV1号、2号母线PTTYD 14500/√3-0.005H防污型额定电容额定电压改进序号电容式电压互感器装置型号500/-0.005H 二次绕组a-n da-dn额定一次电压500/3kV 额定电压V 100/3100绝缘水平1175/1675kV 额定输出VA 15 15额定电压因素 1.5U1N/30S 准确级0.2/0.5 3P额定频率50HZ 温度类别-40/D额定电容0.005μF 总重量1950kg二次绕组热极限输出500 污秽等级Ⅲ级VA桂林电力电容器有限责任公司型号TYD220/3-0.005H 二次绕组a-n da-dn 额定一次电压220/3kV 额定电压V 100/3100绝缘水平395/950kV 额定输出VA 50 50额定电压因素准确级0.5 3P额定频率50HZ 温度类别-40/D额定电容0.01μF 总重量1000kg二次绕组热极限输出700 污秽等级IIIVA桂林电力电容器有限责任公司型号TYD220/3-0.005H 二次绕组a-n da-dn 额定一次电压220/3kV 额定电压V 100/3100绝缘水平395/950kV 额定输出VA 15 15额定电压因素准确级0.5 3P额定频率50HZ 温度类别-40/D额定电容0.005μF 总重量668kg二次绕组热极限输出700 污秽等级IIIVA桂林电力电容器有限责任公司型号JDX-35 二次绕组a-n da-dn 额定一次电压35/3kV 额定电压V 100/3100/31.3 电压互感器运行规定1.3.1正常运行1.3.1.1 500kV、220kV 线路出线侧的电容式电压互感器（CVT）在运行中兼作通讯和保护通道。

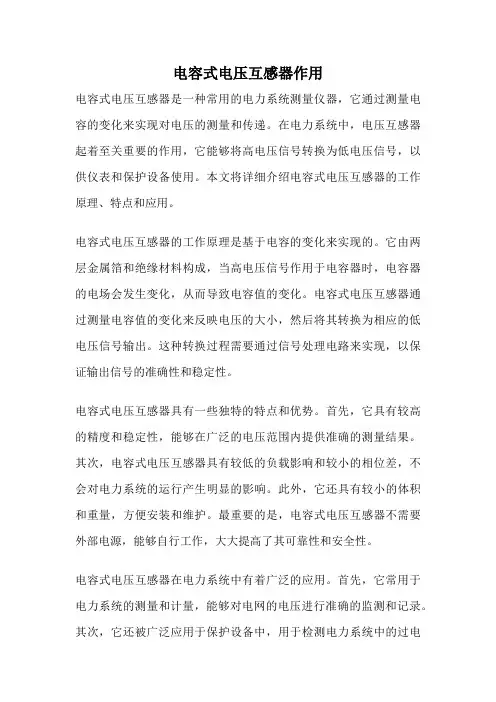

电容式电压互感器作用电容式电压互感器是一种常用的电力系统测量仪器，它通过测量电容的变化来实现对电压的测量和传递。

在电力系统中，电压互感器起着至关重要的作用，它能够将高电压信号转换为低电压信号，以供仪表和保护设备使用。

本文将详细介绍电容式电压互感器的工作原理、特点和应用。

电容式电压互感器的工作原理是基于电容的变化来实现的。

它由两层金属箔和绝缘材料构成，当高电压信号作用于电容器时，电容器的电场会发生变化，从而导致电容值的变化。

电容式电压互感器通过测量电容值的变化来反映电压的大小，然后将其转换为相应的低电压信号输出。

这种转换过程需要通过信号处理电路来实现，以保证输出信号的准确性和稳定性。

电容式电压互感器具有一些独特的特点和优势。

首先，它具有较高的精度和稳定性，能够在广泛的电压范围内提供准确的测量结果。

其次，电容式电压互感器具有较低的负载影响和较小的相位差，不会对电力系统的运行产生明显的影响。

此外，它还具有较小的体积和重量，方便安装和维护。

最重要的是，电容式电压互感器不需要外部电源，能够自行工作，大大提高了其可靠性和安全性。

电容式电压互感器在电力系统中有着广泛的应用。

首先，它常用于电力系统的测量和计量，能够对电网的电压进行准确的监测和记录。

其次，它还被广泛应用于保护设备中，用于检测电力系统中的过电压和短路等故障情况。

此外，电容式电压互感器还可以用于电力系统的故障录波和故障分析，为电力系统的运行和维护提供重要的参考依据。

电容式电压互感器作为一种重要的电力测量仪器，在电力系统中发挥着重要的作用。

它通过测量电容的变化来实现对电压的测量和传递，具有精度高、稳定性好和体积小等优势。

电容式电压互感器广泛应用于电力系统的测量、计量和保护等方面，为电力系统的运行和维护提供了重要的支持。

在未来的发展中，我们可以期待电容式电压互感器在电力领域的更广泛应用和进一步的创新。

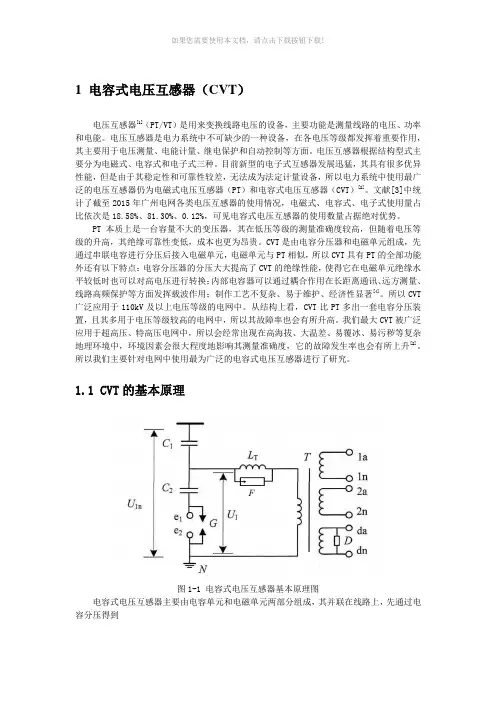

1 电容式电压互感器（CVT）电压互感器[1]（PT/VT）是用来变换线路电压的设备，主要功能是测量线路的电压、功率和电能。

电压互感器是电力系统中不可缺少的一种设备，在各电压等级都发挥着重要作用，其主要用于电压测量、电能计量、继电保护和自动控制等方面。

电压互感器根据结构型式主要分为电磁式、电容式和电子式三种。

目前新型的电子式互感器发展迅猛，其具有很多优异性能，但是由于其稳定性和可靠性较差，无法成为法定计量设备，所以电力系统中使用最广泛的电压互感器仍为电磁式电压互感器（PT）和电容式电压互感器（CVT）[2]。

文献[3]中统计了截至2015年广州电网各类电压互感器的使用情况，电磁式、电容式、电子式使用量占比依次是18.58%、81.30%、0.12%，可见电容式电压互感器的使用数量占据绝对优势。

PT本质上是一台容量不大的变压器，其在低压等级的测量准确度较高，但随着电压等级的升高，其绝缘可靠性变低，成本也更为昂贵。

CVT是由电容分压器和电磁单元组成，先通过串联电容进行分压后接入电磁单元，电磁单元与PT相似，所以CVT具有PT的全部功能外还有以下特点：电容分压器的分压大大提高了CVT的绝缘性能，使得它在电磁单元绝缘水平较低时也可以对高电压进行转换；内部电容器可以通过耦合作用在长距离通讯、远方测量、线路高频保护等方面发挥载波作用；制作工艺不复杂、易于维护、经济性显著[4]。

所以CVT 广泛应用于110kV及以上电压等级的电网中。

从结构上看，CVT比PT多出一套电容分压装置，且其多用于电压等级较高的电网中，所以其故障率也会有所升高。

我们最大CVT被广泛应用于超高压、特高压电网中，所以会经常出现在高海拔、大温差、易覆冰、易污秽等复杂地理环境中，环境因素会很大程度地影响其测量准确度，它的故障发生率也会有所上升[2]。

所以我们主要针对电网中使用最为广泛的电容式电压互感器进行了研究。

1.1 CVT的基本原理图1-1 电容式电压互感器基本原理图电容式电压互感器主要由电容单元和电磁单元两部分组成，其并联在线路上，先通过电容分压得到10~20kV的电压，然后再经过电磁单元变换成所需的检测电压[5]。

亠1_I 2 *1-cccr- -CCCC-电容式电压互感器试验指导方案CVT 绝缘电阻试验CVT 即电容式电压互感器，其等值电路图如下图所示：电容式电压见感器原理接线圈电容式电压互感器原理接线图 图中：C1 （相当于试验大厅中 CVT 的C11与C12的串联）为高压臂电容，即主电容；C2为中压电容器（分压电容）； YH 为中间变压器；L 为补偿电抗器；N 、E 分别为中压电容器、中间变压器一次绕组的末端。

对于试验大厅中的 CVT,其主电容最下节 C12与中压电容器 C2装在同一瓷套内，无引 出测量端子。

试验目的：绝缘电阻值的大小常能灵敏地反映绝缘状况，能有效地发现设备绝缘局部或整体受潮和脏污，以及绝缘击穿和严重过热老化等缺陷。

试验仪器：数字高压兆欧表试验接线（线路图）（1）主电容器上节C11极间绝缘电阻的测量:（2）主电容器下节C12极间绝缘电阻的测量:CKC我波通讯设ft 2T L兆o G=o £(3)低压端“ N'绝缘电阻测量:(4)中间变压器各二次绕组间及对地绝缘电阻测量(下图为1a1 n对其他及地测量接线, 其他绕组同理，故省略)试验步骤（1）试验前准备工作：1）填写第一种工作票，编写作业控制卡、质量控制卡，办理工作许可手续；2）向工作班成员交待工作内容、人员分工、带电部位，进行危险点告知，并履行确认手续后开工；3）准备试验用仪器、仪表、工具，所用仪器仪表良好，所用仪器、仪表、工具应在合格周期内。

序号名称数量1KD50A型数字兆欧表1套2试验警示围栏4组3标示牌2个4安全带2个5绝缘绳2根6低压验电笔1支7拆线工具2套温湿度计1只89计算器1个10放电棒1支11现场原始记录本1本4）试验现场周围装设试验围栏，必要时派专人看守；5）拆除被试设备引线，其它检修人员撤离现场；（2）试验前检查兆欧表：试验前对兆欧表进行检查，将兆欧表水平放稳；兆欧表上的接线端子“ E”是接被试品的接地端的，为正极性；“L”是接被试品高压端的，为负极性；“ G'是接屏蔽端的，为负极性；1）接通整流电源型兆欧表电源或摇动发电机型兆欧表在低速旋转时，用导线瞬时短接“L”和“ E”端子，其指示应为零；2）开路时，接通电源或兆欧表达额定转速时其指示应指“ a”；3）断开电源，将兆欧表的接地端与被试品的地线连接；4）兆欧表的高压端接上屏蔽连接线，连接线的另一端悬空（不接试品），再次接通电源或驱动兆欧表，兆欧表的指示应无明显差异；（3）分压电容器极间绝缘电阻的测量：1）分压电容器主电容为多节时，可分解的每节电容器下端接兆欧表“E”并接地，兆欧表“ E”接地，电容器C1下端接地；2）被测电容器上端应接兆欧表的“ L”端；3）为兆欧表接通AC220V电源；4）对于主电容最下节与中压电容器装在同一瓷套内，无引出测量端子的采用以下测试接线：电容器上端接兆欧表“ L”端，中间变压器末端“ E”接兆欧表的“ E”端；C2的测试接线：中压电容器的末端“ N'接兆欧表的“ L”端，中间变压器的末端“ E”接兆欧表的“ E” 端，将被试品短接充分放电后变更试验线。

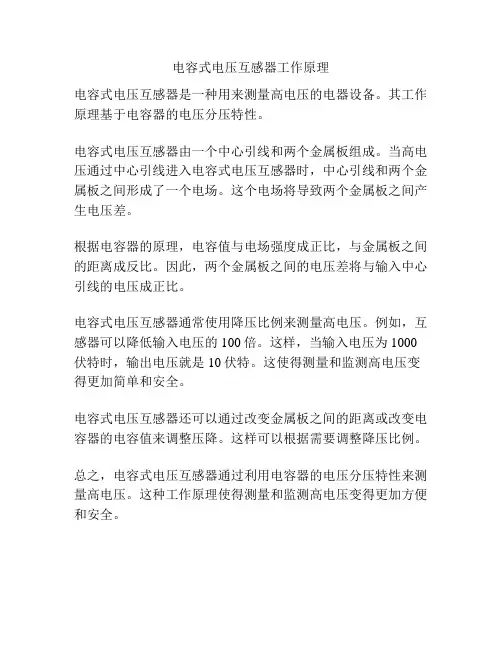

电容式电压互感器工作原理
电容式电压互感器是一种用来测量高电压的电器设备。

其工作原理基于电容器的电压分压特性。

电容式电压互感器由一个中心引线和两个金属板组成。

当高电压通过中心引线进入电容式电压互感器时，中心引线和两个金属板之间形成了一个电场。

这个电场将导致两个金属板之间产生电压差。

根据电容器的原理，电容值与电场强度成正比，与金属板之间的距离成反比。

因此，两个金属板之间的电压差将与输入中心引线的电压成正比。

电容式电压互感器通常使用降压比例来测量高电压。

例如，互感器可以降低输入电压的100倍。

这样，当输入电压为1000伏特时，输出电压就是10伏特。

这使得测量和监测高电压变得更加简单和安全。

电容式电压互感器还可以通过改变金属板之间的距离或改变电容器的电容值来调整压降。

这样可以根据需要调整降压比例。

总之，电容式电压互感器通过利用电容器的电压分压特性来测量高电压。

这种工作原理使得测量和监测高电压变得更加方便和安全。

TYD220/√3-0.01H TYD220/√3-0.005H 型电容式电压互感器安装使用说明书大连互感器有限公司1.总述1.1本型电容式电压互感器是户外型产品，在额定频率为50Hz、中性点有效接地系统中，接到线与地之间为电气测量仪器、仪表和保护、控制装置提供电压信号,并可以用于电力线路中载波通讯。

1.2 产品型号含义T Y D 220/√3-0.01 HT Y D 220/√3-0.005 H污秽型产品用于Ⅲ级污秽地区电容分压器额定总电容值（μF）电容式电压互感器额定一次电压（kV）电容器式电压互感器成套装置1.3 产品外形图,安装尺寸见图 2外形尺寸为:821×725×2040安装尺寸为:500×5751.4 产品重量:840kg2使用条件2.1环境空气温度类别－40/A最高40℃24h平均最高30℃年平均最高20℃最低－40℃2.2 海拔不超过2000m2.3 产品在1.2倍额定电压下长期运行，在1.5倍额定电压下运行30s。

3 主要技术性能参数3.1 原理线路见图1C1－高电压电容器C2－中间电压电容器A－电容分压器高压端子N－电容分压器低压端子E－接地端子A’－N’－中间变压器一次绕组的接线端子B1－B10－中间变压器一次绕组匝数调节线段A L－X L－补偿电抗器K1－K8－补偿电抗器绕组匝数调节线段1a－1n－二次绕组1#2a－2n－二次绕组2#da－dn－剩余电压绕组Z1,Z2－阻尼器F－低压避雷器S－载波装置保护球极3.2 主要技术性能参数及试验电压见下表产品型号TYD220/√3－0.01H TYD220/√3－0.005H 设备最高电压kV 252额定一次电压kV 220/√3额定二次电压(V) 计量绕组1a－1n 100/√3 保护绕组2a－2n 100/√3 剩余电压绕组da－dn 100中间电压(电磁单元电压),kV 33/√3级次组合及相应输出计量绕组保护绕组剩余电压绕组0.2/0.5/3P级－100/100/100VA 0.2/0.5/3P级－100/100/100VA0.2/3P/3P级－100/150/100VA 0.2/3P/3P级－100/100/100VA0.5/3P/3P级－150/150/100VA 0.5/3P级－150/100VA高压电容器额定电容值C1n,μF 0.011765 0.05882 中压电容器额定电容值C2n,μF 0.066666 0.033333 电容分压器额定总电容值C总,μF 0.01 0.005 电容分压器工频试验电压kV（有效值）360电容分压器全波冲击试验电压kV（峰值）850中间变压器感应试验电压kV（有效值）62.2补偿电抗器感应电压kV（有效值）103.3 载波装置保护球极的工频放电电压为1kV，允许偏差±10%。

电容式电压互感器通用使用说明书西安西电电力电容器有限责任公司前言本使用说明书适用于35～750kV范围内各种型号、规格的电容式电压互感器。

用户在验收和使用产品前，请仔细阅读本使用说明书的全部内容，根据有关要求正确试验和使用产品，对使用说明书内容有不明之处需要询问或产品运行中存在问题，请及时与我公司联系。

西安西电电力电容器有限责任公司地址：陕西省西安市西郊桃园路北口10号邮编：710082电话：（029）84221496 84226325传真：（029）842418691.产品用途电容式电压互感器（Capacitor V oltage Transformer，简称CVT）在电力系统中的主要用途为：1)用于电能计量和电压测量。

2)用于继电保护、自动控制、同期检定。

3)作为电容分压器的耦合电容器可用于载波通信系统。

2. 产品型号CVT的额定电压（即系统的额定相电压），单位为kVCVT的额定电容量，单位为μFH──耐污秽型产品G──用于高原地区的产品（海拔2000m以上的地区）F──用于中性点非有效接地系统例：TYD66/3-0.02FH即表示该CVT用于中性点非有效接地的66kV电力系统，其电容分压器额定电容值为0.02μF，可用于污秽等级为“Ⅲ级”的地区。

3.适用标准GB/T 4703-2007《电容式电压互感器》GB/T 19749-2005《耦合电容器及电容分压器》IEC60044-5-2004《电容式电压互感器》IEC60358-1990《耦合电容器及电容分压器》4.使用环境条件(1)安装运行场所：户内或户外。

(2)环境温度-40～+45℃。

超过者按双方协议。

(3)风速：不超过150km/h。

(4)海拔：不超过2000m。

超过2000m时按双方协议。

(5)覆冰厚度：不超过10mm。

(6)污秽等级：普通型为I级(爬电比距≥17mm/kV)，防污型为Ⅲ级(爬电比距≥25mm/kV)或Ⅳ级(爬电比距≥31mm/kV)。

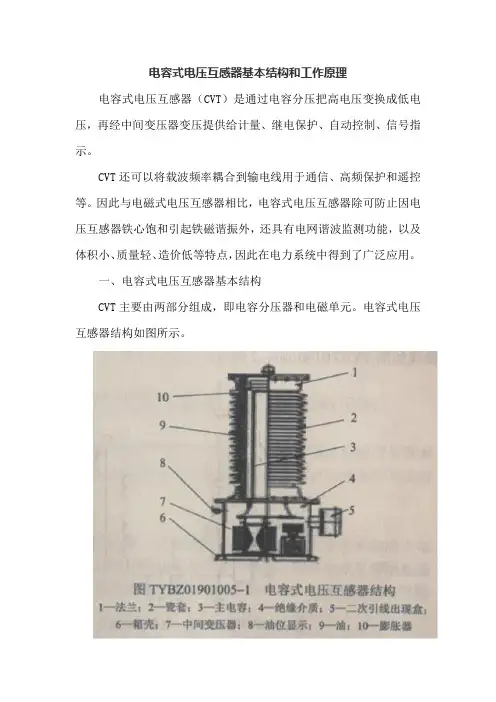

电容式电压互感器基本结构和工作原理电容式电压互感器（CVT）是通过电容分压把高电压变换成低电压，再经中间变压器变压提供给计量、继电保护、自动控制、信号指示。

CVT还可以将载波频率耦合到输电线用于通信、高频保护和遥控等。

因此与电磁式电压互感器相比，电容式电压互感器除可防止因电压互感器铁心饱和引起铁磁谐振外，还具有电网谐波监测功能，以及体积小、质量轻、造价低等特点，因此在电力系统中得到了广泛应用。

一、电容式电压互感器基本结构CVT主要由两部分组成，即电容分压器和电磁单元。

电容式电压互感器结构如图所示。

(1)电容分压器由瓷套、电容芯子、电容器油和金属膨胀器组成。

电容器芯子由若干个膜纸复合绝缘介质与铝箔卷绕的元件串联而成，经真空浸渍处理。

瓷套内灌注电容器油，并装有金属膨胀器补偿油体积随温度的变化。

(2)电磁单元由装在密封油箱内的中间变压器，补偿电抗器和阻尼装置组成。

(3)二次出线盒内装有载波通信端子，并带有过电压保护间隙。

(4)油箱外有油位表、出线盒、铭牌、放油塞、接地座。

CVT通过电容分压到中间变压器，一般为13000V,中间变压器有两个二次绕组，主二次绕组用于测量，二次电压为100√3V;辅助二次绕组用于继电保护，电压为100V，为了能监视系统的接地故障，附加二次绕组接成开口三角形之用。

阻尼电阻R接在辅二次绕组上，用于抑制谐波的产生。

电容式电压互感器结构有分装式和组装式两种。

分装式由电容分压器构成一个单元，电抗器和中间变压器等构成另一个单元，分开安装:组装式即将电容分压器单元叠置在电抗器、中间变压器单元上，联成一体。

二、电容式电压互感器工作原理CVT从中间变压器高压端处把分压电容分成两部分，-般称下面电容器的电容为C2,上面的电容器串联后的电容为G,则当外加电压为U时，电容C2上分得的电压U2为U2=C1/(C1+C2)*U1调节C和C2的大小，即可得到不同的分压比。

为保证C2上的电压不随负载电流而改变，串入一适当的电感，即电抗器。

电容式电压互感器 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】第四章电容式电压互感器Capacitor Voltage Transformer第一节电容式电压互感器的应用在110kV及以上的电力系统中要采用电容式电压互感器，特别是在超高压系统中都采用电容式电压互感器，其理由如下：1 可以抑制铁磁谐振60kV及以下的电磁式电压互感器和架空线对地的分布电容可能发生并联铁磁谐振；110kV及以上的电磁式电压互感器和少油断路器断口电容（均压用）可能发生串联铁磁谐振。

电容式电压互感器本身即是一个谐振回路，XL ≈XC。

如果CVT采取阻尼措施后确认不会发生铁磁谐振，那么与系统并联运行后只是增加了振荡回路的电容，破坏了铁磁谐振发生的条件XL =XC，回路不会发生铁磁谐振。

关于铁磁谐振的理论分析，另有资料介绍。

2 载波需要高压电力系统经常通过高压输电线进行通讯。

是用耦合电容器和阻波器将高电压变成低电压，调谐成需要的各种波段，称作载波通讯。

变电站如选用电磁式电压互感器，为了载波需要，还要选用一个耦合电容器。

如选用电容式电压互感器，既可当电压互感器，又可当耦合电容器用。

显然造价低了，占地面积小了。

3 电容式电压互感器冲击电压分布均匀，绝缘强度高。

尤其是超高压电力系统用的电压互感器，电磁式绝缘结构冲击分布很不均匀，制造十分困难。

第二节电容式电压互感器的工作原理1 利用串联电容进行分压，即大的容抗上承受高电压，小的容抗上获得较低的电压。

将较低的电压施加在一个电磁装置上，通过电磁装置感应出标准规定的电压互感器的二次电压，如100/√3V，100/3V，100V。

电容式电压互感器由电容分压器和电磁单元两部分组成。

如有载波要求，电容分压器低压端还应接有载波附件。

电容式电压互感器的原理接线电路见图124。

2 电容分压器它既作电容式电压互感器的分压器用，又作载波时的耦合电容器用。

电压互感器的使用说明使用须知1.电压互感器在投入运行前要按照规程规定的项目进行试验检查。

例如，测极性、连接组别、摇绝缘、核相序等。

2.电压互感器的接线应保证其正确性，一次绕组和被测电路并联，二次绕组应和所接的测量仪表、继电压互感器电保护装置或自动装置的电压线圈并联，同时要注意极性的正确性。

3.接在电压互感器二次侧负荷的容量应合适，接在电压互感器二次侧的负荷不应超过其额定容量，否则，会使互感器的误差增大，难以达到测量的正确性。

4.电压互感器二次侧不允许短路。

由于电压互感器内阻抗很小，若二次回路短路时，会出现很大的电流，将损坏二次设备甚至危及人身安全。

电压互感器可以在二次侧装设熔断器以保护其自身不因二次侧短路而损坏。

在可能的情况下，一次侧也应装设熔断器以保护高压电网不因互感器高压绕组或引线故障危及一次系统的安全。

5.为了确保人在接触测量仪表和继电器时的安全，电压互感器二次绕组必须有一点接地。

因为接地后，当一次和二次绕组间的绝缘损坏时，可以防止仪表和继电器出现高电压危及人身安全。

电压互感器电压互感器简介：电压互感器是一个带铁心的变压器。

主要由一、二次线圈、铁心和绝缘组成。

当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。

改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。

电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。

电压互感器的分类1.按相数可分为单相和三相式，35kV及以上不能制成三相式。

2.按安装地点可分为户内式和户外式。

35kV及以下多制成户内式；35kV以上则制成户外式3.按绕组数目可分为双绕组和三绕组电压互感器，三绕组电压互感器除一次侧和基本二次侧外，还有一组辅助二次侧，供接地保护用。

电容式电压互感器的作用电容式电压互感器，是一种常见的用于电能质量检测和维护中的设备。

它可以将高电压直接变换为标准的电压信号，用于保护和控制系统中各种电子设备。

下面我们将详细探讨电容式电压互感器的作用。

电容式电压互感器简介电容式电压互感器的主要作用是将高电压变换为小电压，从而为系统的各种设备提供标准的电流和电压信号。

与传统的电流互感器不同，电压互感器的电路构造采用高压电容器，对高电压进行分压，以保证低压下输出电压的准确性。

电容式电压互感器的输出信号与输入电压成正比，是电能质量检测和负荷分析中不可缺少的设备之一。

电容式电压互感器的作用电容式电压互感器的测量作用电容式电压互感器可以测量系统中的电压，提供标准的电压信号给测量和控制设备，保证各种设备的正常运行。

它可以分离不同部分的电路，避免高压直接影响到低压设备，从而保护系统的安全。

电容式电压互感器的保护作用电容式电压互感器可以在系统出现过载或故障时自动断开电路，防止电压过高或过低的情况对设备造成损害。

在配合保护装置使用时，电压互感器可以提供正确的电压信号，实现对系统中各种设备的保护。

电容式电压互感器的空气绝缘作用电容式电压互感器中使用的高压电容器采用空气绝缘，可以对高压电路进行良好的隔离，避免对设备造成损害和影响。

同时，空气绝缘电容器具有防潮、防震等特点，能够适应各种复杂的环境和工作条件。

电容式电压互感器的分压作用电容式电压互感器在工作时利用电源分压原理，分压高压电路，使高电压变为标准的低压信号，从而对靠近电容器的低压设备进行精确测量和控制。

这样的分压作用可以确保系统中各种设备的安全稳定运行。

总结以上就是电容式电压互感器的作用的详细解释。

电容式电压互感器作为电力系统中一种重要的检测设备，对保护和掌控各种电子设备至关重要。

同时，电容式电压互感器还可以应用于各种复杂的环境和工作条件下，具有防潮、防震等特点，保证了系统的稳定性和安全性。

电容式电压感器TYD35/√3-0.01HF参数说明一．电容式电压感器TYD35/√3-0.01HF简介电容式电压互感器是由串联电容器分压，再经电磁式互感器降压和隔离，作为表计、继电保护等的一种电压互感器，电容式电压互感器还可以将载波频率耦合到输电线用于长途通信、远方测量、选择性的线路高频保护、遥控、电传打字等。

因此和常规的电磁式电压互感器相比，电容式电压互感器器除可防止因电压互感器铁芯饱和引起铁磁谐振外，在经济和安全上还有很多优越之处。

电容式电压互感器主要由电容分压器和中压变压器组成。

电容分压器由瓷套和装在其中的若干串联电容器组成，瓷套内充满保持0.1MPa正压的绝缘油，并用钢制波纹管平衡不同环境以保持油压，电容分压器可用作耦合电容器连接载波装置。

中压变压器由装在密封油箱内的变压器、补偿电抗器、避雷器和阻尼装置组成，油箱顶部的空间充氮。

一次绕组分为主绕组和微调绕组，一次侧和一次绕组间串联一个低损耗电抗器。

由于电容式电压互感器的非线性阻抗和固有的电容有时会在电容式电压互感器内引起铁磁谐振，因而用阻尼装置抑制谐振，阻尼装置由电阻和电抗器组成，跨接在二次绕组上，正常情况下阻尼装置有很高的阻抗，当铁磁谐振引起过电压，在中压变压器受到影响前，电抗器已经饱和了只剩电阻负载，使振荡能量很快被降低。

常见异常的判断(1)二次电压波动。

二次连接松动，分压器低压端子未接地或未接载波线圈;如果阻尼器是速饱和电抗器，则有可能是参数配合不当。

(2)二次电压低。

二次连接不良，电磁单元故障或电容单元C2损坏。

(3)二次电压高。

电容单元C1损坏，分压电容接地端未接地。

(4)电磁单元油位过高。

下节电容单元漏油或电磁单元进水。

(5)投运时有异音。

电磁单元中电抗器或中压变阻器螺栓松动。

二．电容式电压感器TYD35/√3-0.01HF图片三．电容式电压感器TYD35/√3-0.01HF型号参考四．电容式电压感器TYD35/√3-0.01HF应用领域电容式电压感器可在高压和超高压电力系统中用于电压和功率测量、电能计量、继电保护、自动控制等方面，并可兼作耦合电容器用于电力线载波通信系统。

电容式电压互感器桂林电力电容器有限责任公司
一、用途
电容式电压互感器可在高压和超高压电力系统中用于电压和功率的测量、继电保护、自动控制等方面，并可兼作耦合电容器用于电力线载波通信系统。

如有需求，可提供用于谐波电压测量的内部附件及外部接线端子。

二、主要技术性能
1、安装场所：户内或户外。

2、安装运行地区的海拔不超过2000米。

（根据用户要求，可制造海拔2000m以上的高原型CVT）。

3、安装运行地区环境空气温度范围为-40~+40℃。

4、安装运行地区的风速不超过150km/h。

5、安装运行地区的地震烈度不超过8度。

6、额定频率：50Hz或60Hz。

7、系统接地条件：中性点有效接地（110-500kV）、中性点非有效接地（66kV以下）
三、性能
1、额定一次电压（kV）： 35/√3、66/√3、110/√3、132/√3、220/√3、245/√3、330/√3、500/√3
2、额定二次电压（kV）：0.1、0.1/√3
3、精度等级：0.2、0.5、1.0、3.0、3P
4、额定电容：3500-20000Pf
四、执行标准
GB4703-84《电容式电压互感器》及IEC186
五、结构简介
浙能电气电容式电压互感器由电容分压器、电磁单元等部分组成。

电容分压器由高压电容器和中压电容器组成，中压端子由瓷套下部侧壁引出，供试验用，该端子通过瓷套引到电磁装置内。

电磁单元由中间变压器、补偿电抗器、阻尼器、低压端子和油箱组成，油箱内充满绝缘油。

TYD110/3— 电容式电压互感器杨京线C 相安装使用说明书湖南电力电瓷电器厂0. 02H 0.015H产品安装使用前，请认真阅读本说明书。

1 主要用途与适用范围1.1 本系列电容式电压互感器（即CVT 以下简称互感器）适用于额定电压110kV 、220kV ，额定频率50Hz 的中性点有效接地系统，作电压、电能测量及继电保护之用，并可兼作载波通讯。

1.2T注：型号中带“H ”或“W ”的产品适用于污秽程度为Ⅲ级的火电厂、电站及其它污秽等级类同的电站，其爬电比距大于2.5cm/kV ；不带“H ”或“W ”的产品适用于Ⅱ级的污秽环境，其爬电比距大于2.0cm/kV （按系统最高电压计算）。

2 使用环境2.1 温度类别：-25/B，-40/B2.2 海拔：不超过1000m2.3 风速：不超过150km/h2.4 地震：烈度不超过8度3 主要技术性能3.1 额定电压比110000/3/100/3/100/3/100，3.2 额定中间电压：19.05kV3.3 设备最高工作电压：126 kV3.4 电容及电容偏差见表1：表 13.5 极性：减极性3.6 额定电压因数：1.2倍连续，1.5倍30S3.7 中间变压器连接组标号：1/1/1/1-12-12-123.8 准确级次组合：0.2/0.5/3P3.9 标准准确级下的额定输出见表2：表 2注：负荷的功率因数为0.8（滞后）。

3.10 误差限值在规定的条件下，互感器的二次绕组和剩余电压绕组的电压误差和相角差的限值符合表3规定：表 33.11 绝缘水平3.11.1 标准雷电冲击全波耐受电压：TYD110/3：480kV3.11.2 电容分压器绝缘水平：a)高电压端子短时工频耐受电压：TYD110/3：200 kV，1minb)低电压端子（即通讯端子N）短时工频耐受电压：4 kV，1min3.11.3 中间变压器绝缘水平a)感应耐受电压：66kV ，1minb)二次绕组、剩余电压绕组之间及对地短时工频耐受电压：3kV ，1min3.11.4 互感器接地端（E）短时工频耐受电压：3kV ，1min3.12 绝缘电阻在室温下，二次绕组，剩余电压绕组之间及对地绝缘电阻应大于100MΩ，一次绕组地端E对二次绕组，剩余电压绕组及地绝缘电阻应大于500MΩ。
