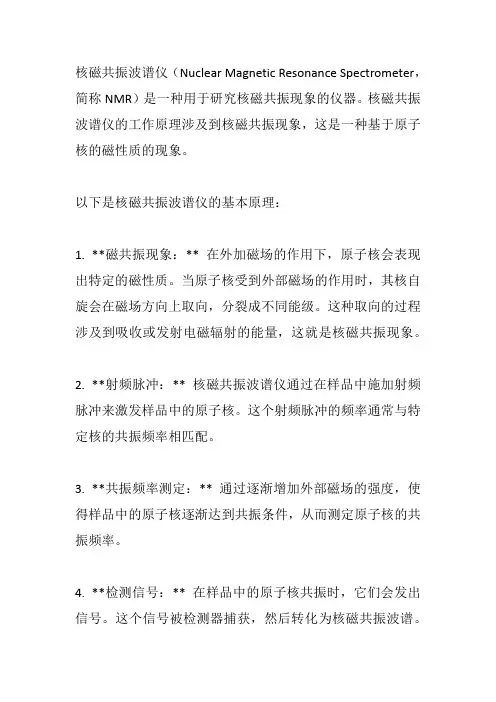

核磁共振波谱仪（Nuclear Magnetic Resonance Spectrometer，简称NMR）是一种用于研究核磁共振现象的仪器。
核磁共振波谱仪的工作原理涉及到核磁共振现象，这是一种基于原子核的磁性质的现象。
以下是核磁共振波谱仪的基本原理：
1. **磁共振现象：** 在外加磁场的作用下，原子核会表现出特定的磁性质。
当原子核受到外部磁场的作用时，其核自旋会在磁场方向上取向，分裂成不同能级。
这种取向的过程涉及到吸收或发射电磁辐射的能量，这就是核磁共振现象。
2. **射频脉冲：** 核磁共振波谱仪通过在样品中施加射频脉冲来激发样品中的原子核。
这个射频脉冲的频率通常与特定核的共振频率相匹配。
3. **共振频率测定：** 通过逐渐增加外部磁场的强度，使得样品中的原子核逐渐达到共振条件，从而测定原子核的共振频率。
4. **检测信号：** 在样品中的原子核共振时，它们会发出信号。
这个信号被检测器捕获，然后转化为核磁共振波谱。
5. **数据处理：** 捕获的信号经过处理，通过傅里叶变换等数学方法，将其转换为核磁共振谱图，其中包含了关于样品中不同原子核的信息。
核磁共振波谱仪广泛应用于化学、生物化学、医学等领域，用于分析化合物的结构、研究分子运动、探测生物体内的代谢过程等。

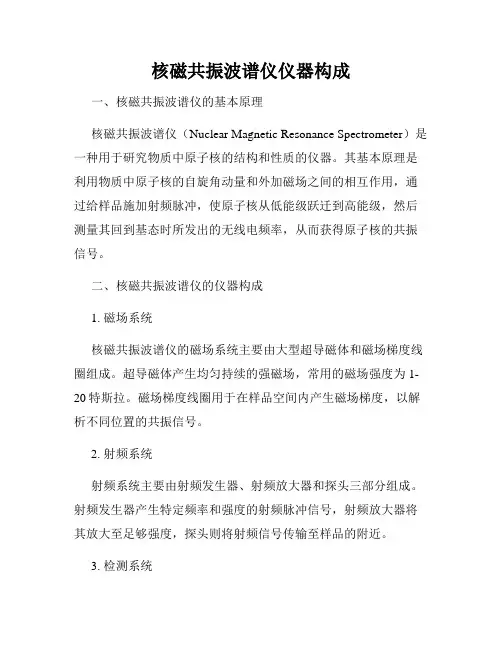

核磁共振波谱仪仪器构成一、核磁共振波谱仪的基本原理核磁共振波谱仪（Nuclear Magnetic Resonance Spectrometer）是一种用于研究物质中原子核的结构和性质的仪器。
其基本原理是利用物质中原子核的自旋角动量和外加磁场之间的相互作用，通过给样品施加射频脉冲，使原子核从低能级跃迁到高能级，然后测量其回到基态时所发出的无线电频率，从而获得原子核的共振信号。
二、核磁共振波谱仪的仪器构成1. 磁场系统核磁共振波谱仪的磁场系统主要由大型超导磁体和磁场梯度线圈组成。
超导磁体产生均匀持续的强磁场，常用的磁场强度为1-20特斯拉。
磁场梯度线圈用于在样品空间内产生磁场梯度，以解析不同位置的共振信号。
2. 射频系统射频系统主要由射频发生器、射频放大器和探头三部分组成。
射频发生器产生特定频率和强度的射频脉冲信号，射频放大器将其放大至足够强度，探头则将射频信号传输至样品的附近。
3. 检测系统检测系统主要包括接收线圈、调谐电路和接收器。
接收线圈将样品发出的高频信号转换为电信号，并将其传输至接收器，接收器再进行放大、滤波和数字化处理。
4. 控制系统控制系统用于控制整个仪器的运行。
它包括仪器的开关控制、温度控制、数据采集与处理等功能。
5. 计算机系统计算机系统是核磁共振波谱仪的核心部分，它用于控制仪器的运行参数、采集原子核共振信号、进行数据处理和分析，并最终生成波谱图谱。
6. 样品及样品装载系统样品是核磁共振波谱分析的研究对象，常见的样品包括液体样品和固体样品。
样品装载系统用于将样品放置在仪器的样品室中，并确保样品处于磁场的均匀度区域。
7. 显示与记录系统显示与记录系统主要由显示器、打印机和存储设备组成。
显示器用于实时显示样品的核磁共振波谱图谱，打印机用于将波谱图谱输出成纸质文档，存储设备则用于长期保存和管理数据。
总结：核磁共振波谱仪由磁场系统、射频系统、检测系统、控制系统、计算机系统、样品及样品装载系统以及显示与记录系统组成。
布鲁克核磁共振光谱仪器介绍一、引言核磁共振光谱仪（Nuclear Magnetic Resonance Spectrometer, NMR）是一种通过研究物质中原子核的磁共振现象来获取物质结构和性质信息的仪器。
布鲁克公司是一家世界知名的科学技术公司，其核磁共振光谱仪在科研和工业界都有着广泛的应用。
本文将介绍布鲁克核磁共振光谱仪的基本原理、技术特点、应用领域及未来发展趋势。
二、基本原理核磁共振光谱仪利用原子核在外加磁场作用下的共振现象来获取原子核周围的电子环境信息。
当原子核在外加磁场中受到射频脉冲的作用后，会吸收或发出特定频率的辐射，从而产生共振信号。
根据原子核的不同化学环境，共振信号的频率和强度也会有所不同，通过分析这些共振信号可以得到样品的化学结构和性质信息。
三、技术特点1. 高灵敏度：布鲁克核磁共振光谱仪具有高灵敏度的特点，可以探测低浓度的样品，并且在高分辨率下获取共振信号，能够更精确地确定样品的结构和性质。
2. 多维谱学：布鲁克核磁共振光谱仪支持多维谱学实验，可以通过多种角度观察样品的共振信号，从而获取更全面的信息，提高样品分析的准确性。
3. 自动化控制：布鲁克核磁共振光谱仪具有自动化控制系统，可以进行多组样品的连续分析，提高实验效率，并且可以自动记录和处理数据，减少人为误差。
4. 多样化样品支持：布鲁克核磁共振光谱仪支持多种样品类型的分析，包括溶液样品、固体样品和生物样品等，广泛适用于化学、材料、生物等领域的研究。
四、应用领域布鲁克核磁共振光谱仪在科学研究和工业生产中有着广泛的应用。
主要包括以下几个方面：1. 化学研究：布鲁克核磁共振光谱仪可以用于分析有机化合物、无机化合物、配位化合物等，对化合物的结构和性质进行详细研究，为新材料的设计和合成提供重要依据。
2. 药物研发：在药物研发过程中，布鲁克核磁共振光谱仪可以用于分析药物的结构、纯度和稳定性，保证药物的质量和安全性。
3. 生物医学研究：布鲁克核磁共振光谱仪可以用于分析生物大分子如蛋白质、核酸等的结构和功能，对于生物医学领域的研究具有重要意义。

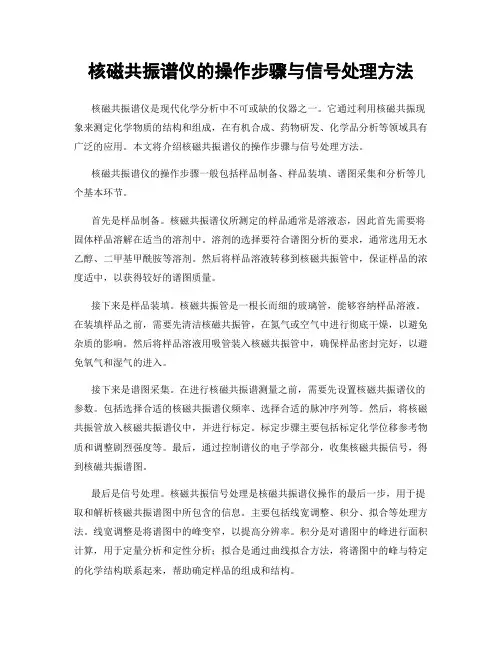

核磁共振谱仪的操作步骤与信号处理方法核磁共振谱仪是现代化学分析中不可或缺的仪器之一。
它通过利用核磁共振现象来测定化学物质的结构和组成，在有机合成、药物研发、化学品分析等领域具有广泛的应用。
本文将介绍核磁共振谱仪的操作步骤与信号处理方法。
核磁共振谱仪的操作步骤一般包括样品制备、样品装填、谱图采集和分析等几个基本环节。
首先是样品制备。
核磁共振谱仪所测定的样品通常是溶液态，因此首先需要将固体样品溶解在适当的溶剂中。
溶剂的选择要符合谱图分析的要求，通常选用无水乙醇、二甲基甲酰胺等溶剂。
然后将样品溶液转移到核磁共振管中，保证样品的浓度适中，以获得较好的谱图质量。
接下来是样品装填。
核磁共振管是一根长而细的玻璃管，能够容纳样品溶液。
在装填样品之前，需要先清洁核磁共振管，在氮气或空气中进行彻底干燥，以避免杂质的影响。
然后将样品溶液用吸管装入核磁共振管中，确保样品密封完好，以避免氧气和湿气的进入。
接下来是谱图采集。
在进行核磁共振谱测量之前，需要先设置核磁共振谱仪的参数。
包括选择合适的核磁共振谱仪频率、选择合适的脉冲序列等。
然后，将核磁共振管放入核磁共振谱仪中，并进行标定。
标定步骤主要包括标定化学位移参考物质和调整剧烈强度等。
最后，通过控制谱仪的电子学部分，收集核磁共振信号，得到核磁共振谱图。
最后是信号处理。
核磁共振信号处理是核磁共振谱仪操作的最后一步，用于提取和解析核磁共振谱图中所包含的信息。
主要包括线宽调整、积分、拟合等处理方法。
线宽调整是将谱图中的峰变窄，以提高分辨率。
积分是对谱图中的峰进行面积计算，用于定量分析和定性分析；拟合是通过曲线拟合方法，将谱图中的峰与特定的化学结构联系起来，帮助确定样品的组成和结构。
需要指出的是，核磁共振谱仪的操作需要具备一定的理论基础和实际经验。
不同的样品和实验目的可能需要不同的操作方法和参数设置。
此外，还需要注意核磁共振谱仪的维护和保养，以确保其工作状态良好。
通过学习核磁共振谱仪的操作步骤与信号处理方法，我们可以更好地利用这一仪器来进行化学分析与研究。
核磁共振波谱仪操作流程核磁共振波谱仪（Nuclear Magnetic Resonance Spectrometer）是一种用于分析和研究物质结构的仪器。
它利用核磁共振现象，通过测量样品中原子核的共振信号来获取有关样品结构、组成和动力学性质的信息。
本文将介绍核磁共振波谱仪的操作流程，以帮助读者更好地了解如何正确使用该仪器。
一、准备工作在开始操作核磁共振波谱仪之前，需要进行一些准备工作。
首先，确保波谱仪处于正常工作状态，并连接好电源和外部设备。
其次，检查并准备好所需的试剂和样品，根据实验要求选择合适的溶剂，并将样品溶解在其中。
最后，进行样品标记，确保每个样品都有明确的标识，以免混淆。
二、温度调节核磁共振波谱仪通常需要在一定的温度范围内进行测量。
在操作前，需要先调节波谱仪的温度。
具体操作如下：1. 打开波谱仪的温度调节系统，并将温度设置到所需的范围内。
2. 等待一段时间，直到波谱仪内部的温度稳定在设定值附近。
3. 在温度稳定后，将样品放入波谱仪中，并等待一段时间，使样品达到与波谱仪内部温度相同的温度。
三、调整参数在开始实验之前，需要根据实验要求调整波谱仪的参数。
常见的参数包括谱线宽度、扫描次数、脉冲宽度、增益等。
调整参数的目的是获得清晰的核磁共振信号，以便后续数据分析和解释。
具体操作如下：1. 打开波谱仪的参数设置界面，并选择需要调整的参数。
2. 调节参数数值，观察谱图的变化，直到达到最佳的信噪比和分辨率。
3. 保存参数设置，以便后续测量使用。
四、采集核磁共振波谱完成准备工作和参数调整后，即可开始采集核磁共振波谱。
具体操作如下：1. 选择所需的核磁共振实验模式，例如1H-NMR、13C-NMR等。
2. 将样品放置在波谱仪的样品室中，并将盖子封好。
3. 启动核磁共振波谱仪，选择合适的扫描方式和参数，开始采集信号。
4. 等待采集完成后，保存数据，并按照需要进行后续的数据处理和分析。
五、仪器维护在操作完成后，需要对核磁共振波谱仪进行维护和清洁，以保证其正常的运行和长期的可靠性。
