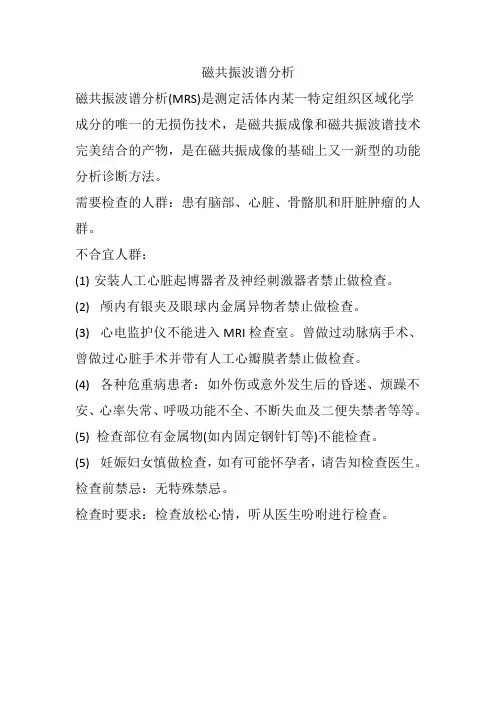

磁共振波谱分析(MRS)是测定活体内某一特定组织区域化学成分的唯一的无损伤技术，是磁共振成像和磁共振波谱技术完美结合的产物，是在磁共振成像的基础上又一新型的功能分析诊断方法。

需要检查的人群：患有脑部、心脏、骨骼肌和肝脏肿瘤的人群。

不合宜人群：
(1)安装人工心脏起博器者及神经刺激器者禁止做检查。

(2)颅内有银夹及眼球内金属异物者禁止做检查。

(3)心电监护仪不能进入MRI检查室。

曾做过动脉病手术、曾做过心脏手术并带有人工心瓣膜者禁止做检查。

(4)各种危重病患者：如外伤或意外发生后的昏迷、烦躁不安、心率失常、呼吸功能不全、不断失血及二便失禁者等等。

(5) 检查部位有金属物(如内固定钢针钉等)不能检查。

(5)妊娠妇女慎做检查，如有可能怀孕者，请告知检查医生。

检查前禁忌：无特殊禁忌。

检查时要求：检查放松心情，听从医生吩咐进行检查。

核磁共振波谱分析ppt课件

核磁共振波谱分析ppt课件

DE＝hν ——②
则：处于低能级态的1H就会吸收电磁波的能量，跃迁到 高能级态，发生核磁共振。
11
核磁共振波谱分析
1.2.4 核磁共振的条件
发生核磁共振时，必须满足下式：
n=
g 2p
Ho
3
③式称为核磁共振基本关系式。
❖ 可见，固定H0，改变ν射或固定ν射，改变H0都可满足③ 式，发生核磁共振。
但为了便于操作，通常采用后一种方法。
• 乙酸乙酯的核磁共振氢谱
1H NMR ( 300 MHz, CDCl3 ),δ( ppm) 1.867 ( t, J= 7.2 Hz, 3H ), 2.626 ( s, 3H ), 4.716 ( q, J= 7.2 Hz, 2H )
• s—单峰；d—双峰（二重峰）；t—三峰 （三重峰）；q—四峰（四重峰）；m—多 峰（多重峰）
C6H5CH2CH3 C6H5
CH3
CH2
17
17
核磁共振波谱分析
核磁共振氢谱信号 结构信息
信号的位置 （化学位移）
信号的数目
信号的强度 （积分面积）
信号的裂分 （自旋偶合）
质子的化学环境 化学等价质子的组数 引起该信号的氢原子数目
邻近质子的数目，J（偶
合常数）单位：Hz
18
核磁共振波谱分析
（2）核磁共振数据
19
核磁共振波谱分析
§3 化学位移 (Chemical shift)
化学环境不同 的1H 核在不 同位置（ν） 产生共振吸 收
化学环境不同的1H 核在外磁场中 以不同的Larmor频率进动；1H 核在分子中所处的化学环境不同 导致Larmor频率位移
20
核磁共振波谱分析

(最新整理)核磁共振波谱分析法

(最新整理)核磁共振波谱分析法
2021/7/26
磁共振最常用的核是氢原子核质子（1H），因为它 的信号最强，在人体组织内也广泛存在。影响磁共振影 像因素包括：(a)质子的密度；(b)弛豫时间长短；(c)血 液和脑脊液的流动；(d)顺磁性物质;(e)蛋白质。磁共振 影像灰阶特点是，磁共振信号愈强，则亮度愈大，磁共 振的信号弱，则亮度也小，从白色、灰色到黑色。各种 组织磁共振影像灰阶特点如下；脂肪组织，松质骨呈白 色；脑脊髓、骨髓呈白灰色；内脏、肌肉呈灰白色；液 体，正常速度流血液呈黑色；骨皮质、气体、含气肺呈 黑色。
各类有机化合物的化学位移
②烯烃
端烯质子：H=4.8~5.0ppm 内烯质子：H=5.1~5.7ppm 与烯基，芳基共轭：H=4~7ppm
③芳香烃
芳烃质子：H=6.5~8.0ppm 供电子基团取代-OR，-NR2 时：H=6.5~7.0ppm 吸电子基团取代-COCH3，-CN，-NO2 时：H=7.2~8.0ppm
1946年，Harvard 大学的Purcel和Stanford大学的Bloch各自 首次发现并证实NMR现象，并于1952年分享了Nobel奖；
1953年Varian开始商用仪器开发，并于同年做出了第一台高 分辨NMR仪。1956年，Knight发现元素所处的化学环境对 NMR信号有影响，而这一影响与物质分子结构有关。
二聚体形式（双分子的氢键）
0.5~5 10~13
2021/7/26
分子内氢键同样可以影响质子的共振吸收
2021/7/26
-二酮的烯醇式可以形成分子内氢键 该羟基质子的化学位移为11~16
介质的影响
不同溶剂，使样品分子所受的磁感强度不同；不同溶 剂分子对溶质分子有不同的作用，因此介质影响δ值。值得 指出的是，当用氘代氯仿作溶剂时，有时加入少量氘代苯， 利用苯的磁各向异性，可使原来相互重叠的峰组分开。这 是一项有用的实验技术.

核磁共振波谱分析

核磁共振波谱分析


任何原子核都被电子云所包围,当1H核自旋时,核周围的 电子云也随之转动，在外磁场作用下，会感应产生一 个与外加磁场方向相反的次级磁场，实际上会使外磁 场减弱，这种对抗外磁场的作用称为屏蔽效应. 如图所示。1H核由于在化合 物中所处的化学环境不同， 核外电子云的密度也不同， 受到的屏蔽作用的大小亦不 同，所以在同一磁场强度B0 下，不同 1H核的共振吸收峰 频率不同。
凡是自旋量子数I≠0 的原子核都有核磁共振现象，其中 以I=1/2核的核磁共振研究较多。 自旋角动量（PN），自旋量子数I=1/2，3/2……
磁矩（μN*），核磁矩单位（βN），核磁子；
N g N I (I 1) N
自旋量子数I=0的核，其自旋角动量P=0，磁矩μN*=0，没 有自旋，也没有磁矩，核不会产生核磁共振现象；自旋量子 数I≠0 的原子核有自旋角动量P ≠ 0，磁矩μN* ≠ 0，有自旋， 有磁矩的核一定会产生核磁共振现象；

5.25 H H C=C H H
4.03 H C=C H
OCH3 H
CH3 6.27 H C=O C=C H H
2) 磁各向异性效应
在含有键的分子 中， 由于 电子层不 呈球形分布，其电子环 流产生和磁场是各向异 性磁场，对外磁场产生 不同磁各向异性效应的 影响。因此，键电子 平面的方向对化学位移 有很大影响。
N 磁旋比（γN） PN 磁旋比。是原子核的一种基本属性，不同核有其特征的值。 核的磁旋比（γN）越大，核的磁性越强，共振越已被检测。
N
2）磁性核在外磁场中的行为
当一个原子核的核磁矩处于磁场BO中，由于核自身的旋 转，而外磁场又力求它取向于磁场方向，在这两种力的作用 下，核会在自旋的同时绕外磁场的方向进行回旋，这种运动 称为Larmor进动。

第十二章 核磁共振波谱分析

第十二章 核磁共振波谱分析

4.3实验部分实验4-1 有机化合物的氢核磁共振谱一、实验目的1. 学习核磁共振波谱的基本原理及基本操作方法。

2. 学习1H核磁共振谱的解析方法。

3. 了解电负性元素对邻近氢质子化学位移的影响。

二、基本原理一张NMR波谱图，通常会提供化学位移值、耦合常数和裂分峰形以及各峰面积的积分线的信息，据此，我们可以推测有机化合物的结构。

化学位移值主要用于推测基团类型及所处化学环境。

化学位移值与核外电子云密度有关，凡影响电子云密度的因素都将影响磁核的化学位移，其中包括邻近基团的电负性、非球形对称电子云产生的磁各向异性效应、氢键以及溶剂效应等，这种影响有一定规律可循，测试条件一定时，化学位移值确定并重复出现，前人也已总结出了多种经验公式，用于不同基团化学位移值的预测。

耦合常数和裂分峰形主要用于确定基团之间的连接方式。

对于1H NMR，邻碳上的氢耦合，即相隔三个化学键的耦合最为重要，自旋裂分符合向心规则和n+1规则。

裂分峰的裂距表示磁核之间相互作用的程度，称作耦合常数J，单位为赫兹，是一个重要的结构参数，可从谱图中直接测量，但应注意从谱图上测得的裂距是以化学位移值表示的数据，将其乘以标准物质的共振，即仪器的频率，才能得到以赫兹为单位的耦合常数。

积分曲线的高度代表相应峰的面积，反映了各种共振信号的相对强度，因此与相应基团中磁核数目成正比。

通过对1H-NMR积分高度的计算，可以推测化合物中各种基团所含的氢原子数和总的氢原子数。

核磁共振谱图的解析就是综合利用上述三种信息推测有机物的结构。

用1H-NMR波谱图上的化学位移值(δ或τ)，可以区别烃类不同化学环境中的氢质子，如芳香环上的氢质子、与不饱和碳原子直接相连的氢质子、与芳香环直接相连-CH2或-CH3上氢质子、与不饱和碳原子相连的-CH2或-CH3上的氢质子、正构烷烃，支链烃和环烷烃上的氢质子。

化学位移的产生是由于电子云的屏蔽作用，因此，凡能影响电子云密度的因素，均会影响化学位移值。

核磁共振波谱分析

核磁共振波谱分析

核处于不同能级，但进动频率相同时，高能级核与低
能级核通过自旋状态的交换而实现能量转移所发生的
弛豫现象。各能级核数目不变, 对恢复玻尔兹曼平衡
没贡献。气体及液体2大，固体2小。 在相同状态样品中，两种弛豫发生的作用刚好相反， 只是在液态样品中，二者的弛豫时间 1和 2大致相当， 在 0.5-50s 之间，能给出尖锐的谱峰，因此，在NMR
b.氢核的屏蔽强烈，信号在高场区与其它质子峰不重迭；
c.化学惰性；易溶于有机溶剂；沸点低，易回收。
小，屏蔽强，共振需要的磁场强度大，在高场出 现，图的右侧；大，屏蔽弱，共振需要的磁场强度 小，在低场出现，图的左侧
三、影响化学位移的因素
凡是影响屏蔽常数（电子云密度）的因素均可影响
化学位移，即影响NMR吸收峰的位置。 1、诱导效应(Induction)：分子与高电负性基团相连---分子电子云密度下降(去屏蔽)---下降---产生共振所 需磁场强度小---吸收峰向低场移动， 增大。
2H ，14N 1 7
这类原子核的核电荷分布可看作一个椭圆体，电荷分布不均 匀，共振吸收复杂，研究应用较少； (3) I = 1/2: I = 3/2： I = 5/2：
1H ，13C ，19F ，31P 1 6 9 15 11B ，35Cl ，79Br ， 5 17 35 17O 8
原子核可看作核电荷均匀分布的球体，并象陀螺一 样自旋，有核磁矩产生，自旋量子数 I=1/2的原子核 是核磁共振研究的主要对象。例如氢核可当作电荷 均匀分布的球体，核绕自旋轴转动时，就会产生磁 场，类似一个小磁铁。
磁场强度B0的单位：1高斯（GS）=10-4 T（特斯拉）
例 计算在多大强度的的磁场中，1H的共振频
率为500MHz。

核磁共振波谱分析

核磁共振波谱分析

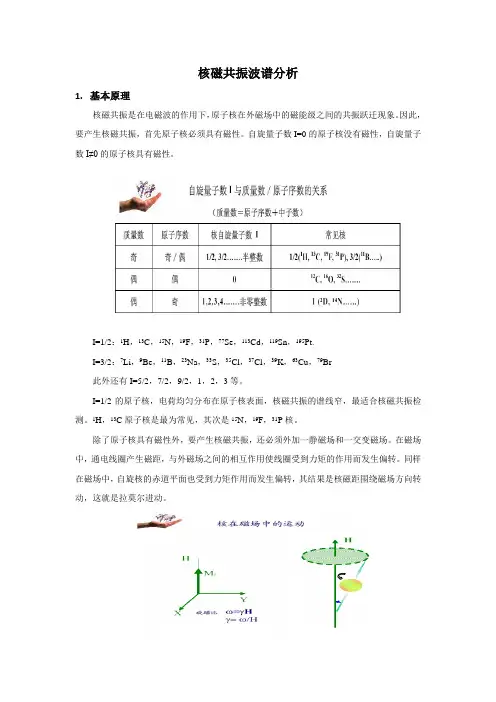

核磁共振波谱分析1.基本原理核磁共振是在电磁波的作用下，原子核在外磁场中的磁能级之间的共振跃迁现象。

因此，要产生核磁共振，首先原子核必须具有磁性。

自旋量子数I=0的原子核没有磁性，自旋量子数I≠0的原子核具有磁性。

I=1/2：1H，13C，15N，19F，31P，77Se，113Cd，119Sn，195Pt.I=3/2：7Li，9Be，11B，23Na，33S，35Cl，37Cl，39K，63Cu，79Br此外还有I=5/2，7/2，9/2，1，2，3等。

I=1/2的原子核，电荷均匀分布在原子核表面，核磁共振的谱线窄，最适合核磁共振检测。

1H，13C原子核是最为常见，其次是15N，19F，31P核。

除了原子核具有磁性外，要产生核磁共振，还必须外加一静磁场和一交变磁场。

在磁场中，通电线圈产生磁距，与外磁场之间的相互作用使线圈受到力矩的作用而发生偏转。

同样在磁场中，自旋核的赤道平面也受到力矩作用而发生偏转，其结果是核磁距围绕磁场方向转动，这就是拉莫尔进动。

其进动频率与外加磁场成正比，即：v=（ϒ/2π）*H0。

V—进动频率；H0—外磁场强度；ϒ—旋磁比。

在相同的外磁场强度作用下，不同的原子核以不同的频率进动。

如果在垂直于外磁场方向加一交变磁场H1，其频率v1等于原子核的进动频率v。

此时，就产生共振吸收现象。

即使原子核在外磁场中的磁能级之间产生共振跃迁现象，也即核磁共振。

2.核磁共振波普在化学中的应用2.1 基本原则从核磁共振波谱得到的信息主要有化学位移、偶合常数、峰面积、弛豫时间等。

化学位移在有机化合物中，各种氢核周围的电子云密度不同（结构中不同位置）共振频率有差异，即引起共振吸收峰的位移，这种现象称为化学位移。

化学位移的标准：相对标准TMS（四甲基硅烷）位移常数δ=0。

与裸露的氢核相比，TMS的化学位移最大，但规定TMSTMS=0，其他种类氢核的位移为负值，负号不加。

采用此标准的原因：（1）12个氢处于完全相同的化学环境，只产生一个尖峰；（2）屏蔽强烈，位移最大；只在图谱中远离其他大多数待研究峰的高磁场区有一个尖峰；（3）易溶于有机溶剂，沸点低，易回收。

核磁共振波谱解析的主要参数

核磁共振波谱解析的主要参数

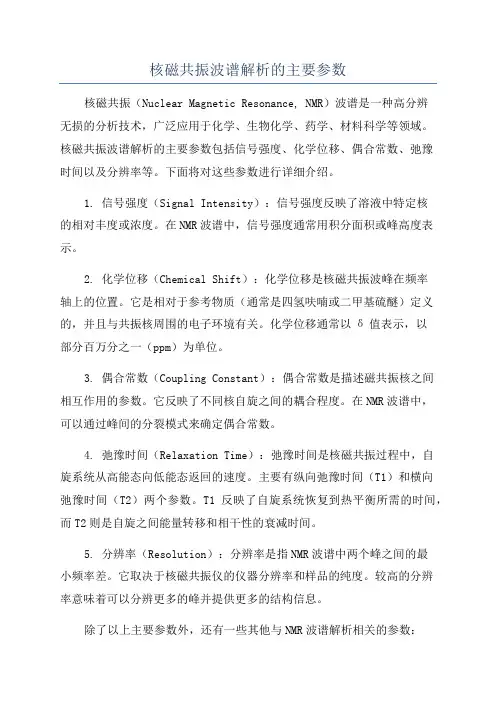

核磁共振波谱解析的主要参数核磁共振（Nuclear Magnetic Resonance, NMR）波谱是一种高分辨无损的分析技术，广泛应用于化学、生物化学、药学、材料科学等领域。

核磁共振波谱解析的主要参数包括信号强度、化学位移、偶合常数、弛豫时间以及分辨率等。

下面将对这些参数进行详细介绍。

1. 信号强度（Signal Intensity）：信号强度反映了溶液中特定核的相对丰度或浓度。

在NMR波谱中，信号强度通常用积分面积或峰高度表示。

2. 化学位移（Chemical Shift）：化学位移是核磁共振波峰在频率轴上的位置。

它是相对于参考物质（通常是四氢呋喃或二甲基硫醚）定义的，并且与共振核周围的电子环境有关。

化学位移通常以δ值表示，以部分百万分之一（ppm）为单位。

3. 偶合常数（Coupling Constant）：偶合常数是描述磁共振核之间相互作用的参数。

它反映了不同核自旋之间的耦合程度。

在NMR波谱中，可以通过峰间的分裂模式来确定偶合常数。

4. 弛豫时间（Relaxation Time）：弛豫时间是核磁共振过程中，自旋系统从高能态向低能态返回的速度。

主要有纵向弛豫时间（T1）和横向弛豫时间（T2）两个参数。

T1反映了自旋系统恢复到热平衡所需的时间，而T2则是自旋之间能量转移和相干性的衰减时间。

5. 分辨率（Resolution）：分辨率是指NMR波谱中两个峰之间的最小频率差。

它取决于核磁共振仪的仪器分辨率和样品的纯度。

较高的分辨率意味着可以分辨更多的峰并提供更多的结构信息。

除了以上主要参数外，还有一些其他与NMR波谱解析相关的参数：6. 强度归一化（Normalization）：强度归一化用于将不同波峰的信号强度标准化，以便比较不同实验的结果。

7. 脉冲宽度（Pulse Width）：脉冲宽度是指核磁共振仪在激发和检测过程中所施加的射频脉冲的宽度。

脉冲宽度的选择将影响到信号的强度和分辨率。

核磁共振波谱分析

核磁共振波谱分析

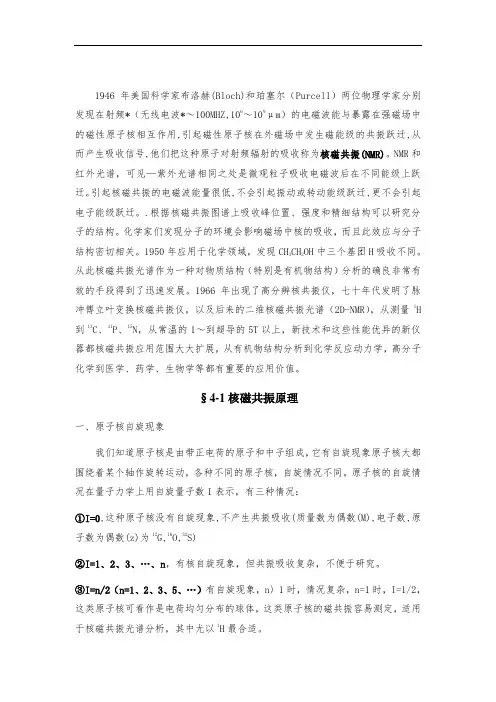

1946年美国科学家布洛赫(Bloch)和珀塞尔（Purcell）两位物理学家分别发现在射频*（无线电波*～100MHZ,106～109μm）的电磁波能与暴露在强磁场中的磁性原子核相互作用,引起磁性原子核在外磁场中发生磁能级的共振跃迁,从而产生吸收信号,他们把这种原子对射频辐射的吸收称为核磁共振(NMR)。

NMR和红外光谱，可见—紫外光谱相同之处是微观粒子吸收电磁波后在不同能级上跃迁。

引起核磁共振的电磁波能量很低,不会引起振动或转动能级跃迁,更不会引起电子能级跃迁。

.根据核磁共振图谱上吸收峰位置、强度和精细结构可以研究分子的结构。

化学家们发现分子的环境会影响磁场中核的吸收，而且此效应与分子结构密切相关。

1950年应用于化学领域，发现CH3CH2OH中三个基团H吸收不同。

从此核磁共振光谱作为一种对物质结构（特别是有机物结构）分析的确良非常有效的手段得到了迅速发展。

1966年出现了高分辨核共振仪，七十年代发明了脉冲傅立叶变换核磁共振仪，以及后来的二维核磁共振光谱（2D-NMR），从测量1H 到13C、31P、15N，从常温的1～到超导的5T以上，新技术和这些性能优异的新仪器都核磁共振应用范围大大扩展，从有机物结构分析到化学反应动力学，高分子化学到医学、药学、生物学等都有重要的应用价值。

§4-1核磁共振原理一、原子核自旋现象我们知道原子核是由带正电荷的原子和中子组成，它有自旋现象原子核大都围绕着某个轴作旋转运动，各种不同的原子核，自旋情况不同。

原子核的自旋情况在量子力学上用自旋量子数I表示，有三种情况：①I=0,这种原子核没有自旋现象,不产生共振吸收(质量数为偶数(M),电子数,原子数为偶数(z)为12G,16O,32S)②I=1、2、3、…、n，有核自旋现象，但共振吸收复杂，不便于研究。

③I=n/2（n=1、2、3、5、…）有自旋现象，n〉1时，情况复杂，n=1时，I=1/2，这类原子核可看作是电荷均匀分布的球体，这类原子核的磁共振容易测定，适用于核磁共振光谱分析，其中尤以1H最合适。

第13章 核磁共振波谱分析

第13章 核磁共振波谱分析

两能级上核数目差：1.610-5；有净吸收。

处于低能级的核数比高能态核数多十万分之一， 而NMR信号就是靠这极弱过量的低能态核产生的。

若高能态核不能通过有效途径释放能量回到低 能态，低能态的核数越来越少，一定时间后， 低能态的核数目等于高能态的核数目，这时不 再吸收，核磁共振信号消失，这种现象为“饱 和”。

激发到高能态的核必须通过适当的途径将其获 得的能量释放到周围环境中去，使核从高能态 回到原来的低能态，这一过程为弛豫过程。
弛豫过程是核磁共振现象发生后得以保持的必 要条件。


弛豫过程
自发辐射的概率近似为零
高能态核
低能态核
通过一些非辐射途径回到
弛豫过程有两种：
①自旋-晶格弛豫：处于高能态的氢核，把能量转移给周围的 分子变成热运动，氢核回到低能态。为纵向弛豫。 ②自旋-自旋弛豫：是进行旋进运动的核接近时相互之间交换 自旋而产生的，即高能态的核与低能态的核非常接近时产生自 旋交换，一个核的能量被转移到另一个核。这种横向弛豫机制 并没有增加低能态核的数目而是缩短了该核处于高能态或低能 态的时间。
紫外可见光 200~780n m
电子能级跃 迁
红外光 780nm~ 1000m
振动能级 跃迁
无线电波 1~100m
(波长最长，能量最 小)
自旋原子核 能级跃迁
NMR是结构分析的重要工具之一，在化学、生物、 医学、临床等研究工作中得到了广泛的应用。
13.1 核磁共振原理 1、原子核的自旋
自旋的原子核，产生核磁矩： h I ( I 1) 自旋角动量： 2 h 核 磁 矩： I ( I 1)
第13章 核磁共振波谱分析
(Nuclear Magnetic Resonance Spectroscopy, NMR )

第五章 核磁共振波谱分析法

第五章 核磁共振波谱分析法

四、脉冲傅里叶变换核磁共振仪
不是通过扫场或扫 频产生共振； 恒定磁场，施加全 频脉冲，产生共振， 采集产生的感应电 流信号，经过傅里 叶变换获得一般核 磁共振谱图。
五、样品处理方法
对样品及样品瓶的要求 1）样品：样品要纯；通常为1-3mg(低灵敏度NMR仪需 10-30mg)、不含氧和灰尘。如含氧，则可能N2或He 或抽真空除之。 2）样品管：通常以硼硅酸盐玻璃制成。对1H谱，瓶 外径约5 mm；对13C 谱，因其自然丰度低，瓶外径 约为10 mm。管长15-20 cm，加入样品约为管长 1/8-1/6。 对溶剂的要求 固体样品的谱峰很宽，应选择适当溶剂配成溶液 (浓度：0.1-0.5 mol/L)后再测定。不含质子、沸 点低、不与样品缔合、溶解度好。 位移试剂 可使各种质子发生顺磁性或反磁性位移，从而将 各种质子信号分开，这对解析复杂光谱有帮助。
△E=E2 -E1= μB0 -(-μB0 ) = 2μB0 μ为自旋核产生的磁矩；B0外加磁感应强度 △E与核磁矩及外磁场强度成正比, B0越大, 能级 分裂越大, △E越大
（二）核磁共振
△E= 2μB0=hν ν=ν0=γB0/2π ν质子发生共振需要的射频电磁波的频率 γ磁旋比 ； B0外加磁感应强度；ν0共振时的进动频率 I=1/2的同一核来说,因磁矩为一定值，γ—为常数， 所以发生共振时，照射频率的大小取决于外磁场强度 的大小。外磁场强度增加时，为使核发生共振，照射 频率也相应增加；反之，则减小。 对自旋量子数I=1/2的不同核来说，若同时放入一固 定磁场中，共振频率取决于核本身磁矩的大小, μ大 的核，发生共振所需的照射频率也大；反之，则小。 照射频率固定，磁矩大的核共振所需磁场强度小。
5.自旋耦合与自旋分 裂现象：CH3CH2OH中有

核磁共振波谱分析

核磁共振波谱分析

核磁共振波谱分析1946年美国科学家布洛赫(Bloch)和珀塞尔（Purcell）两位物理学家分别发现在射频*（无线电波*0.1～100MHZ,106～109μm）的电磁波能与暴露在强磁场中的磁性原子核相互作用,引起磁性原子核在外磁场中发生磁能级的共振跃迁,从而产生吸收信号,他们把这种原子对射频辐射的吸收称为核磁共振(NMR)。

NMR 和红外光谱，可见—紫外光谱相同之处是微观粒子吸收电磁波后在不同能级上跃迁。

引起核磁共振的电磁波能量很低,不会引起振动或转动能级跃迁,更不会引起电子能级跃迁。

.根据核磁共振图谱上吸收峰位置、强度和精细结构可以研究分子的结构。

化学家们发现分子的环境会影响磁场中核的吸收，而且此效应与分子结构密切相关。

1950年应用于化学领域，发现CH3CH2OH中三个基团H吸收不同。

从此核磁共振光谱作为一种对物质结构（特别是有机物结构）分析的确良非常有效的手段得到了迅速发展。

1966年出现了高分辨核共振仪，七十年代发明了脉冲傅立叶变换核磁共振仪，以及后来的二维核磁共振光谱（2D-NMR），从测量1H到13C、31P、15N，从常温的1～2.37到超导的5T以上，新技术和这些性能优异的新仪器都核磁共振应用范围大大扩展，从有机物结构分析到化学反应动力学，高分子化学到医学、药学、生物学等都有重要的应用价值。

§4-1核磁共振原理一、原子核自旋现象我们知道原子核是由带正电荷的原子和中子组成，它有自旋现象原子核大都围绕着某个轴作旋转运动，各种不同的原子核，自旋情况不同。

原子核的自旋情况在量子力学上用自旋量子数I表示，有三种情况：①I=0,这种原子核没有自旋现象,不产生共振吸收(质量数为偶数(M),电子数,原子数为偶数(z)为12G,16O,32S)②I=1、2、3、…、n，有核自旋现象，但共振吸收复杂，不便于研究。

③I=n/2（n=1、2、3、5、…）有自旋现象，n〉1时，情况复杂，n=1时，I=1/2，这类原子核可看作是电荷均匀分布的球体，这类原子核的磁共振容易测定，适用于核磁共振光谱分析，其中尤以1H最合适。

核磁共振 波谱分析

核磁共振 波谱分析

现采用相对数值。通常以四甲基硅（TMS）为标准物质，
规定：它的化学位移为零，然后，根据其它吸收峰与零点 的相对距离来确定它们的化学位移值。 低场 9 高场
8 7 6 6 5 4 3 2 1 零 点 -1 -2 -3
TMS
化学位移用表示，以前也用表示， 与的关系为：
= 10 -
25
16
自旋-自旋弛豫 （spin-spin Relaxation）：
高能态核把能量传给同类低能态的自旋核，本身回到低 能态，维持Boltzmann分布。结果是高低能态自旋核总 数不变。 自旋-自旋弛豫过程的半衰期用T2表示。 液体T2～1s， 固体或粘度大的液体，T2很小，104～10-5s
晶格泛指环境，即高能态自旋核把能量传给周围环境 （同类分子、溶剂小分子、固体晶格等）转变为热运动 而本身回到低能态维持Boltzmann分布。 自旋-晶格弛豫过程的半衰期用T1表示 （T1与样品状 态及核的种类、温度有关）,液体T1～1s，固体或粘度 大的液体T1 很大。 自旋-晶格弛豫又称纵向弛豫。
·
式中: h为普朗克常数 自旋不为0的原子核,都有磁矩,用μ 表示, 磁矩随角动量增加成正比增加.
μ = r· P
式中r 为磁旋比, 不同的核具有不同的磁旋比。
9
NMR技术是观察原子序数或其质量数为奇数的原子核自旋 的手段。质子是最简单的原子核，它的原子序数是奇数且 最小为1，可以自旋。自旋的质子相当于带正电荷的小球 在旋转运动中产生磁场。
第三章
核磁共振氢谱
核磁共振基本原理 核磁共振仪与实验方法 1H的化学位移 各类质子的化学位移 自旋偶合和自旋分裂 自选系统及图谱分类 核磁共振氢谱的解析
1

核磁共振波谱分析

核磁共振波谱分析

自旋—自旋驰豫虽然与体系保持共振条件无关，但却 影响谱线的宽度。核磁共振谱线宽度与核在激发状态的 寿命成反比。对于固体样品来说，T1很长，T2却很短， T2起着控制和支配作用，所以谱线很宽。而在非粘稠液 体样品中，T1和T2一般为1s左右。所以要得到高分辨 的NMR谱图，通常把固体样品配成溶液进行测定。
在化学领域中的应用
１结构的测定和确证，有时还可以测定构想和构型； ２化合物的纯度的检查，它的灵敏度很高，能够检测出用
层析和纸层析检查不出来的杂质； ３混合物的分析，如果主要信号不重叠，不需要分离就能
测定出混合物的比率； ４质子交换，单键的旋转和环的转化等。
5.2 核磁共振基本原理
5.2.1 原子核的磁矩
图5.1 原子核的自旋形状
有机化合物的基本元素13C、1H、15N、19F、31P 等都有核磁共振信号，且自旋量子数均为1/2，核磁共振 信号相对简单，已广泛用于有机化合物的结构测定
然而，核磁共振信号的强弱是与被测磁性核的天然 丰度和旋磁比的立方成正比的，如1H的天然丰度为 99.985%，19F和31P的丰度均为100%，因此，它们 的共振信号较强，容易测定，而13C的天然丰度只有 1.1%，很有用的15N和17O核的丰度也在1%以下，它 们的共振信号都很弱，必须在傅里叶变换核磁共振波谱仪 上经过多次扫描才能得到有用的信息。
p为角动量，其值是量子化的，可用自旋量子数表示p 为角动量，其值是量子化的，可用自旋量子数表
p h I（I 1） 2
( 5.2 )
式中：h为普郎克常数（6.63×10−34J·s）；−I为 自旋量子数，与原子的质量数及原子序数有关。式中： h为普郎克常数（6.63×10−34J·s）；−I为自旋量子 数，与原子的质量数及原子序数有关。

核磁共振波谱分析原理

核磁共振波谱分析原理

核磁共振波谱分析原理
核磁共振波谱分析（NMR）是一种基于核磁共振现象的分析
技术，用于确定分子结构和化学环境。

原理很简单：原子核具有自旋，当这些原子核处于外加磁场中时，会存在基态和激发态之间的能级差。

当外加磁场的强度等于能级差时，原子核会发生能级间的跃迁，而产生共振吸收信号。

核磁共振波谱分析基于这个原理，首先将样品置于强磁场中，使各个原子核的自旋方向与强磁场方向发生共线。

然后通过施加射频脉冲，使部分自旋发生共振吸收，从而产生强度较大的共振信号。

这些信号会被NMR仪器接收并处理，最终转换成
核磁共振波谱。

在核磁共振波谱图上，横轴表示共振频率，纵轴表示吸收强度。

通过对波谱图的分析，可以确定不同核的化学位移，从而推断其所处的化学环境和分子结构。

同时，核磁共振波谱还可以提供有关化学键长、化学键角和空间构型等信息。

核磁共振波谱分析在有机化学、生物化学、材料科学等领域有着广泛的应用。

它是一种无损分析方法，可以用来鉴定化合物、研究反应动力学、分析混合物等。

同时，核磁共振波谱分析还可以用来定量分析样品中不同核的含量，并通过不同核之间的耦合情况推断化学结构。

总之，核磁共振波谱分析是一种非常有用的分析技术，可以提供丰富的化学信息，对于科学研究和实际应用具有重要意义。

核磁共振波谱法详细解析

核磁共振波谱法详细解析

♫概述
二、NMR与UV、IR的区别
1.照射的电磁辐射频率不同，引起的跃迁类型不同
UV-Vis 200-760nm 紫外可见光 价电子跃迁 IR 2.5-25µm 红外线 振动－转动能级跃迁
NMR 0.6-30m 无线电波 原子核自旋能级跃迁
2.测定方法不同：
UV、IR－－测定A（T） NMR －－共振吸收法
三、化学位移的影响因素
➢ 内部因素（分子结构因素）：局部屏蔽效 应、磁各向异性效应和杂化效应等
➢ 外部因素：分子间氢键和溶剂效应等。
三、化学位移的影响因素
1. 局部屏蔽效应：氢核核外成键电子云产生的抗磁 屏蔽效应（相邻基团的电负性影响）。
• 电负性↑，吸电子能力↑ ，H核电子云密度↓，↓
（去磁屏蔽效应），δ↑
1H-NMR：
⑴质子类型（-CH3, -CH2,＝CH，Ar-H）和所处 的化学环境；
⑵ H分布情况 ； ⑶ 核间的关系。 ✓ 缺点：不含H基团无 NMR信号, 化学环境相近
的烷烃，难区别
13C-NMR：丰富的C骨架信息
第一节 基本原理
一 、原子核的自旋 1.自旋分类
原子核：质子和中子组成的带正电荷的粒子。
例：I=1/2时， 2 1 1 2 即：m1, m1
2
2
2
顺磁场 低能量
逆磁场 高能量
氢核磁矩的取向
例：I=1时，
2113个取向，
即： m = 1，0，-1
I=1 氢核磁矩的取向
➢ 核磁矩在外磁场空间的取向不是任意的,是量子 化的，这种现象称为空间量子化。
➢ 用μZ表示不同取向核磁矩在外磁场方向的投影。
• 对于同一核，H0不同时，ν不同，不便于比较，采 用相对值δ与H0无关。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

的电磁波辐射样品，当辐射
E
能量等于磁核能级差时磁核
将吸收能量实现跃迁。
E E
h

E

(h
2
)H0
(7)
H0 (8)
2
12
7.2.5 弛豫过程
根据玻尔兹曼定律，受激态磁核与低能级磁核保持一定比例 的平衡。受激态高能级磁核，失去能量回到低能级磁核的非 辐射过程，称为弛豫。
2
07
7.2.1 原子核的自旋
08
7.2.2 原子核的磁矩和自旋角动量
自旋量子数不为零的原子 核由于自旋而具有磁矩。
P (1)
P h I(I 1) (2)
2
为核磁矩，J.T-1；
P 为自旋角动量；
为磁旋比，核特征常数；
I 为自旋量子数；
h 为普朗克常数。
09
7.2.3 原子核在静磁场中的进动及能量
图10 SmartProbe核磁共振谱仪
38
7.3.3 仪器实例介绍
图11 Decaborane 11B NMR from SmartProbe
39
7.3.3 仪器实例介绍
图12 Decaborane 11B NMR with and without 1H decoupling:
recorded with NS=1 40
高能级
1
低能级
1
高能级 横向弛豫:
受激态高能级磁核
将能量传递给同种
低能级磁核，自身
2
低能级 回到低能级磁核的
过程。1/T1
13
7.2.5 弛豫过程
根据玻尔兹曼定律，受激态磁核与低能级磁核保持一定比例 的平衡。受激态高能级磁核，失去能量回到低能级磁核的非 辐射过程，称为弛豫。
2
高能级
1
低能级
高能级 纵向弛豫: 受激态高能级磁核
（2）自旋偶合和自旋分裂
H0
H‘ H‘
H=H0-2H’
H0
H‘ H‘
H=H0
H0
H‘
H=H0
由于相邻磁核在外 加磁场作用下发生 H‘ 取向，高分辨下将 导致谱峰分裂。
H0
H‘ H‘
H=H0 + 2H’
自旋分裂现象 H0
H0+2H’ H0-2H’
22
7.2.6 核磁共振基本参数
（2）自旋偶合和自旋分裂
E H 0 cos (4)
E


m( h 2
)H
0
(5)
E


(h 2
)H
0
(6)

为进动角速度；
0
为0 进动频率；
为磁旋比；
H为0 静磁场强度；
为核磁矩；
为自旋轴与磁场夹角； m为磁量子数；
h 为普朗克常数；
11
7.2.4 核磁共振的产生及条件
在静磁场中，通过一定频率
将能量传递给周围
的介质粒子，自身 2 1 低能级 回复到低能磁核的
过程。1/T2
14
7.2.5 弛豫过程
由海森伯测不准原理知频率测试 E t h
误差与弛豫效率成反比；由于液
态样品的弛豫效率较固态低，因 E h
而谱线较之更窄。
1 / t (9)
谱峰宽
谱峰窄
E为能量测试误差；
7.2.6 核磁共振基本参数
（3）共振信号强度
核磁共振谱图
积分曲线 化学位移/ppm
核磁共振曲线上各 峰积分面积对应于 磁核数量，通过积 分面积之比可以确 定化合物的结构组 成等定量信息。
24
（a7a3.2）c c.6共b 核振Nd 信磁号共Nd 强b振度c基c a本a 参+ 数
Ha:Hb:Hc:Hd:He:Hf = 6:3.6:21.9:5.4:2.7:2.69
28
7.3.1 连续波（CW）核磁共振仪
连续波（CW）核磁共振波谱仪组成
磁铁
提供恒定、均匀的磁场；
射频振荡器 通过高频交变电流产生稳定的电磁辐射；
射频接收器 接受线圈中产生的共振感应信号；
记录仪
记录核磁共振谱图；
探头
安装有射频振荡、接受线圈、样品管等；
29
7.3.2 傅里叶变换核磁共振仪（PFT-NMR）
05
7.1.1 核磁共振技术的发展历程
（6）基本类型
原则上凡自旋量子数不为零的原子核均能测得 NMR信号， 但目前为止仅限于1H、13C、19F、31P、15N 等原子核，其 中氢谱和碳谱应用最为广泛。
06
7.2 核磁共振的基本原理
7.2.1 原子核的自旋
自旋量子数不为零的核是核磁共振研究的对象，其中I= 1/2 的原子核电荷均匀分布表面，其核磁共振谱线窄，最适宜于 核磁共振检测分析。
6:4:24:6:3:3
a c c
e Pd b H3C N b
C
a c
c
SbF6-
He Hd
Hf
CH3
f
Hc
Pd-diimine 催化剂的
Ha
1HNMR 谱图
Hb
25
7.2.7 核磁共振谱图的形式
化学位移 纵坐标：吸收强度 （ppm） 氢核磁谱图（1H NMR）
谱峰积分面积 横坐标：化学位移 （ppm）
为化学位移，ppm；

为样品磁核的共振频率；
1
0 为标准物磁核共振频率；
OCH3 CH3O Si OCH3
OCH3
四甲基硅烷
20
7.2.6 核磁共振基本参数
（1）化学位移
各峰的化学位移
Pd-diimine 催化剂的 1HNMR 谱图
四甲基硅 烷基准峰
化学位移单位：ppm 21
7.2.6 核磁共振基本参数
35
7.3.3 仪器实例介绍
结构分析与模拟
36
7.3.3 仪器实例介绍
具有结构紧凑、体积 小、重量轻、分辨率 优等特点。适合于化 学教育与研究领域。
图9 Fourier 300核磁共振谱仪
37
7.3.3 仪器实例介绍
具有灵活、通用、灵 敏度高等优点。可进 行宽频扫描，不仅适 用于氢谱，同时也适 用于其他磁核分析如 15N、19F等。
图16 核磁样品管及清洗器
图3 固体核磁共振
图4 交叉极化的脉冲系列
04
7.1.1 核磁共振技术的发展历程
（5）目前的应用领域
随以上各类技术的发展，核磁共振分析技术已获得显著进展， 其应用领域已从溶液体系扩展到固体材料：
物质的分子结构与构型研究； 生理生化及医学领域的研究； 医疗领域； 固体材料如玻璃、高分子材料等的开发； 物质的物理性能研究；
上世纪80年代，开发成功核磁共振成像技术，利用人体组织 中的氢原子核的核磁共振现象进行成像。
图1 脑部的磁共振图像
图2 核磁共振成像仪
03
7.1.1 核磁共振技术的发展历程
（4）高分辨率固体核磁共振技术
高分辨率固体核磁共振技术 综合利用魔角旋转、交叉极 化及偶极去偶等技术，有力 地促进了固态材料结构的研 究和应用。
目录
7.1 核磁共振分析的历史及现状 7.2 核磁共振分析的基本原理 7.3 核磁共振仪器结构及组成 7.4 核磁共振分析的实验技术 7.5 核磁共振分析在材料研究领域的应用
00
7.1 核磁共振分析的历史及现状
7.1.1 核磁共振技术的发展历程
（1）核磁共振现象的发现
Felix Bloch
Bloch 等于 1946 年发 了核磁共振分 析的历史，因而获 1952年诺贝尔物理学 奖。
26
7.2.7 核磁共振谱图的形式
化学位移 碳核磁谱图（13C NMR）
纵坐标：吸收强度 （ppm）
谱峰积分面积 横坐标：化学位移 （ppm）
27
7.3 核磁共振仪器结构及组成
7.3.1 连续波（CW）核磁共振仪
射频振荡器
射频接收器
磁铁
磁铁
扫荡发生器
样品管
记录器
图6 连续波（CW）核磁共振仪结构示意图
使共振 信号向 高场移 动的屏 蔽效应
使共振 信号向 低场移 动的屏 蔽效应
远程原 子核外 电子产 生的屏 蔽效应
磁核所处化学环境的综合反应
19
7.2.6 核磁共振基本参数
（1）化学位移
10 106 0
(11)
化学位移： 同一种原子核在不同化学环 境中具有不同的核磁共振信 号频率，通常以四甲基硅烷 为基准进行衡量。
32
7.3.3 仪器实例介绍
由Ascend提供的1H NMR谱图
图8 Ascend 核磁共振谱仪
采用先进的超导技术，最 高频率达700-850MHz， 具有先进的磁场稳定功能。
33
7.3.3 仪器实例介绍
最新软件TopSpinTM: 集测试、数据处理及结构模拟等功能。
34
7.3.3 仪器实例介绍
（1）化学位移
顺磁屏蔽效应：
H0
感应磁场 H0‘ 原子核外具有非球形对
称的电子云在外加磁场
作用下将产生同方向的
核外非球形对 称电子云
感应磁场，使磁核所受 实际磁场强度高于外加 磁场强度H0。
17
7.2.6 核磁共振基本参数
（1）化学位移
H0
各种感应磁场 H0‘
原子核处于 特定分子环境中
远磁屏蔽效应： 除了磁核自身的核外电 子云外，远处各类原子 或基团的成键电子云也 将产生感应磁场，使磁 核所受磁场强度高于或 低于外加磁场H0。
（2）脉冲傅立叶变换核磁共振仪的发明
PulseFT-NMR
