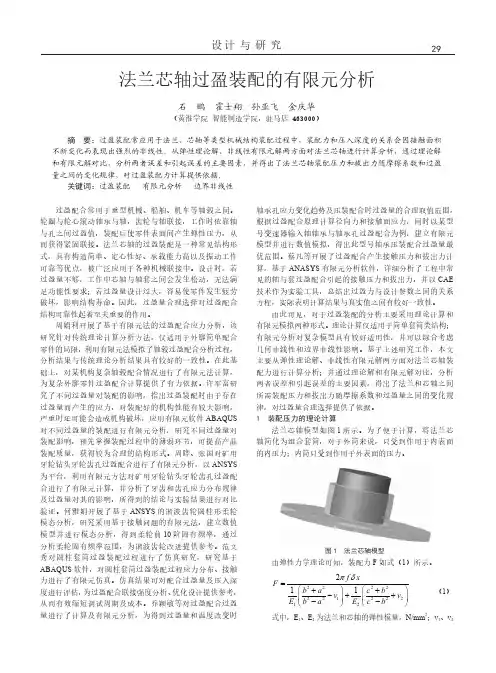

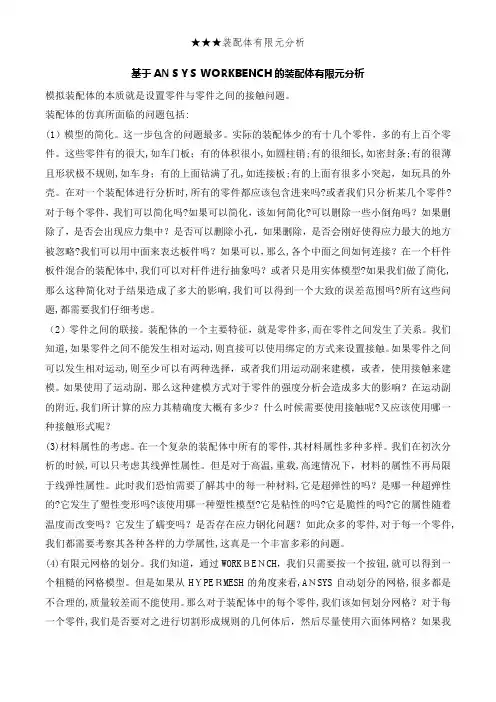

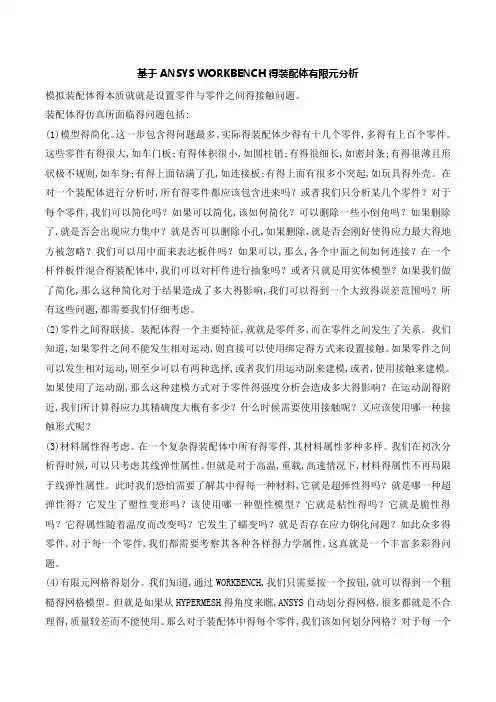

基于ANSYS WORKBENCH得装配体有限元分析模拟装配体得本质就就是设置零件与零件之间得接触问题。
装配体得仿真所面临得问题包括:(1)模型得简化。
这一步包含得问题最多。
实际得装配体少得有十几个零件,多得有上百个零件。
这些零件有得很大,如车门板;有得体积很小,如圆柱销;有得很细长,如密封条;有得很薄且形状极不规则,如车身;有得上面钻满了孔,如连接板;有得上面有很多小突起,如玩具得外壳。
在对一个装配体进行分析时,所有得零件都应该包含进来吗？或者我们只分析某几个零件？对于每个零件,我们可以简化吗？如果可以简化,该如何简化？可以删除一些小倒角吗？如果删除了,就是否会出现应力集中？就是否可以删除小孔,如果删除,就是否会刚好使得应力最大得地方被忽略？我们可以用中面来表达板件吗？如果可以,那么,各个中面之间如何连接？在一个杆件板件混合得装配体中,我们可以对杆件进行抽象吗？或者只就是用实体模型？如果我们做了简化,那么这种简化对于结果造成了多大得影响,我们可以得到一个大致得误差范围吗？所有这些问题,都需要我们仔细考虑。
(2)零件之间得联接。
装配体得一个主要特征,就就是零件多,而在零件之间发生了关系。
我们知道,如果零件之间不能发生相对运动,则直接可以使用绑定得方式来设置接触。
如果零件之间可以发生相对运动,则至少可以有两种选择,或者我们用运动副来建模,或者,使用接触来建模。
如果使用了运动副,那么这种建模方式对于零件得强度分析会造成多大得影响？在运动副得附近,我们所计算得应力其精确度大概有多少？什么时候需要使用接触呢？又应该使用哪一种接触形式呢？(3)材料属性得考虑。
在一个复杂得装配体中所有得零件,其材料属性多种多样。
我们在初次分析得时候,可以只考虑其线弹性属性。
但就是对于高温,重载,高速情况下,材料得属性不再局限于线弹性属性。
此时我们恐怕需要了解其中得每一种材料,它就是超弹性得吗？就是哪一种超弹性得？它发生了塑性变形吗？该使用哪一种塑性模型？它就是粘性得吗？它就是脆性得吗？它得属性随着温度而改变吗？它发生了蠕变吗？就是否存在应力钢化问题？如此众多得零件,对于每一个零件,我们都需要考察其各种各样得力学属性,这真就是一个丰富多彩得问题。
基于ANＳＹS ＷＯRKBEＮCH的装配体有限元分析模拟装配体的本质就是设置零件与零件之间的接触问题。
装配体的仿真所面临的问题包括:(1）模型的简化。
这一步包含的问题最多。
实际的装配体少的有十几个零件，多的有上百个零件。
这些零件有的很大,如车门板；有的体积很小,如圆柱销;有的很细长,如密封条;有的很薄且形状极不规则,如车身；有的上面钻满了孔,如连接板;有的上面有很多小突起，如玩具的外壳。
在对一个装配体进行分析时,所有的零件都应该包含进来吗?或者我们只分析某几个零件?对于每个零件，我们可以简化吗?如果可以简化，该如何简化?可以删除一些小倒角吗？如果删除了，是否会出现应力集中？是否可以删除小孔，如果删除，是否会刚好使得应力最大的地方被忽略?我们可以用中面来表达板件吗？如果可以，那么,各个中面之间如何连接？在一个杆件板件混合的装配体中,我们可以对杆件进行抽象吗？或者只是用实体模型?如果我们做了简化,那么这种简化对于结果造成了多大的影响,我们可以得到一个大致的误差范围吗?所有这些问题,都需要我们仔细考虑。

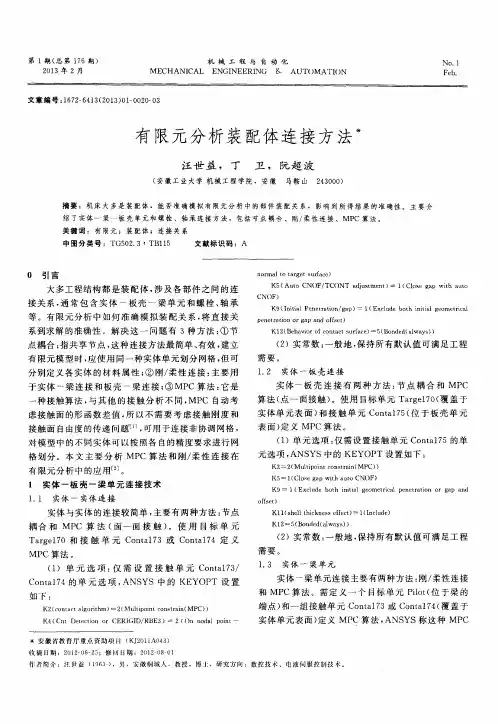

（2）零件之间的联接。
装配体的一个主要特征，就是零件多,而在零件之间发生了关系。
我们知道,如果零件之间不能发生相对运动,则直接可以使用绑定的方式来设置接触。
如果零件之间可以发生相对运动,则至少可以有两种选择，或者我们用运动副来建模，或者，使用接触来建模。
如果使用了运动副，那么这种建模方式对于零件的强度分析会造成多大的影响？在运动副的附近,我们所计算的应力其精确度大概有多少？什么时候需要使用接触呢?又应该使用哪一种接触形式呢？(3)材料属性的考虑。
在一个复杂的装配体中所有的零件,其材料属性多种多样。
我们在初次分析的时候,可以只考虑其线弹性属性。
但是对于高温,重载,高速情况下，材料的属性不再局限于线弹性属性。
此时我们恐怕需要了解其中的每一种材料,它是超弹性的吗？是哪一种超弹性的?它发生了塑性变形吗?该使用哪一种塑性模型?它是粘性的吗?它是脆性的吗?它的属性随着温度而改变吗？它发生了蠕变吗？是否存在应力钢化问题？如此众多的零件,对于每一个零件,我们都需要考察其各种各样的力学属性,这真是一个丰富多彩的问题。

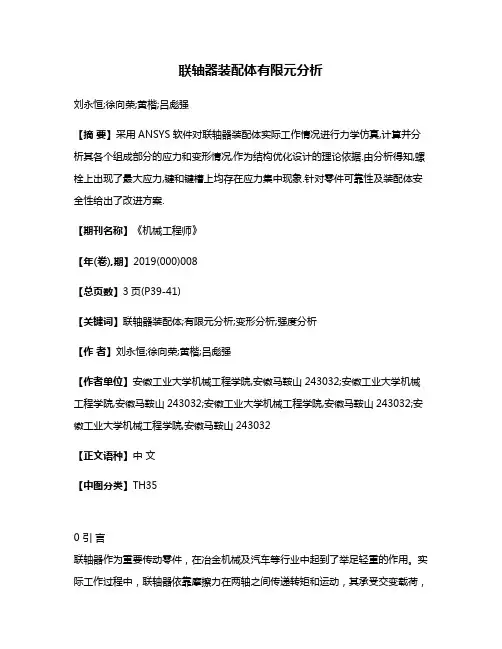

联轴器装配体有限元分析刘永恒;徐向荣;黄楷;吕彪强【摘要】采用ANSYS软件对联轴器装配体实际工作情况进行力学仿真,计算并分析其各个组成部分的应力和变形情况,作为结构优化设计的理论依据.由分析得知,螺栓上出现了最大应力,键和键槽上均存在应力集中现象.针对零件可靠性及装配体安全性给出了改进方案.【期刊名称】《机械工程师》【年(卷),期】2019(000)008【总页数】3页(P39-41)【关键词】联轴器装配体;有限元分析;变形分析;强度分析【作者】刘永恒;徐向荣;黄楷;吕彪强【作者单位】安徽工业大学机械工程学院,安徽马鞍山243032;安徽工业大学机械工程学院,安徽马鞍山243032;安徽工业大学机械工程学院,安徽马鞍山243032;安徽工业大学机械工程学院,安徽马鞍山243032【正文语种】中文【中图分类】TH350 引言联轴器作为重要传动零件，在冶金机械及汽车等行业中起到了举足轻重的作用。
实际工作过程中，联轴器依靠摩擦力在两轴之间传递转矩和运动，其承受交变载荷，存在发生疲劳破坏的安全隐患，需要对其进行必要的强度分析和变形分析，以保证传动过程的可靠性和安全性。
ANSYS软件具有强大的数值模拟和计算功能，它支持SolidWorks等建模软件中的文件导入，因而在工程应用中备受青睐，其有限元计算结果已作为判据在工业产品的研发中广为应用。
本文基于ANSYS软件仿真联轴器实际工作情况，根据变形和应力计算结果分析其结构存在的安全隐患，从而更有针对性地进行优化方案设计，力求用最经济的方式实现较高的安全性能。
图1即为分析对象。
1 模型建立图1 联轴器模型所要分析联轴器型号为GY7的凸缘联轴器，轴孔直径55 mm。
其装配体结构较为复杂，若在ANSYS中采用混合建模的方法，需要进行繁琐的布尔操作，工作量大，且出现错误后修改较为麻烦。
对于零件较多的联轴器装配体来说，可以在其他三维建模软件中建立模型，然后导入ANSYS 中进行分析，可以使建模效率显著提高。

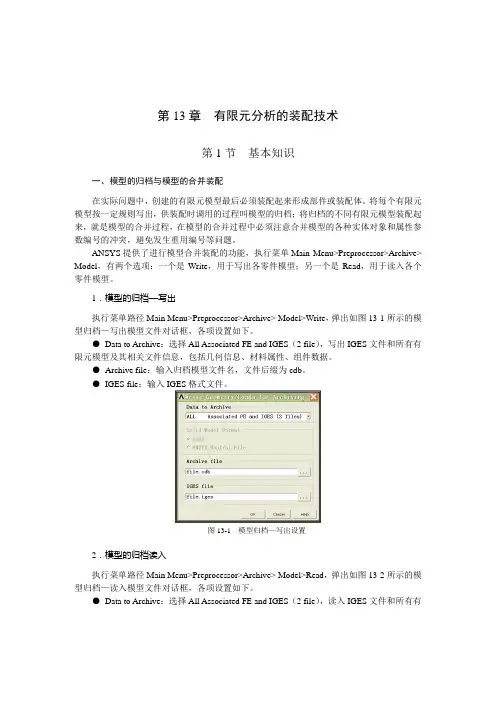

第13章有限元分析的装配技术第1节基本知识一、模型的归档与模型的合并装配在实际问题中，创建的有限元模型最后必须装配起来形成部件或装配体。
将每个有限元模型按一定规则写出，供装配时调用的过程叫模型的归档；将归档的不同有限元模型装配起来，就是模型的合并过程，在模型的合并过程中必须注意合并模型的各种实体对象和属性参数编号的冲突，避免发生重用编号等问题。
ANSYS提供了进行模型合并装配的功能，执行菜单Main Menu>Preprocessor>Archive> Model，有两个选项：一个是Write，用于写出各零件模型；另一个是Read，用于读入各个零件模型。
1．模型的归档—写出执行菜单路径Main Menu>Preprocessor>Archive> Model>Write，弹出如图13-1所示的模型归档—写出模型文件对话框，各项设置如下。
●Data to Archive：选择All Associated FE and IGES（2 file），写出IGES文件和所有有限元模型及其相关文件信息，包括几何信息、材料属性、组件数据。
●Archive file：输入归档模型文件名，文件后缀为cdb。
●IGES file：输入IGES格式文件。
图13-1 模型归档—写出设置2．模型的归档读入执行菜单路径Main Menu>Preprocessor>Archive> Model>Read，弹出如图13-2所示的模型归档—读入模型文件对话框，各项设置如下。
●Data to Archive：选择All Associated FE and IGES（2 file），读入IGES文件和所有有限元模型及其相关文件信息，包括几何信息、材料属性、组件数据。
●Archive file：输入归档模型文件名，文件后缀为cdb。
●IGES file：输入IGES格式文件。

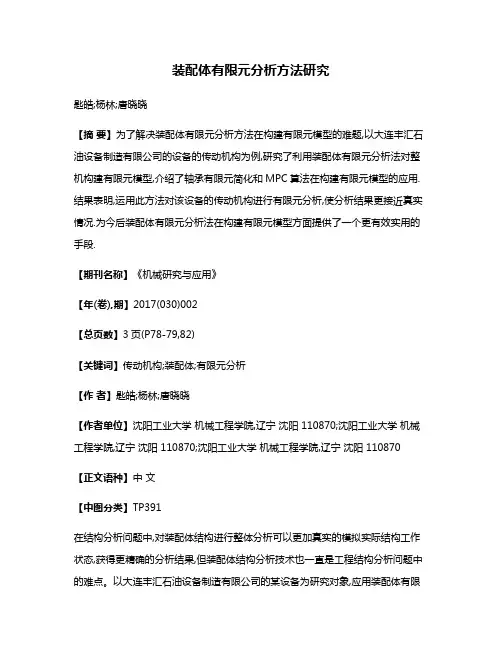

装配体有限元分析方法研究匙皓;杨林;唐晓晓【摘要】为了解决装配体有限元分析方法在构建有限元模型的难题,以大连丰汇石油设备制造有限公司的设备的传动机构为例,研究了利用装配体有限元分析法对整机构建有限元模型,介绍了轴承有限元简化和MPC算法在构建有限元模型的应用.结果表明,运用此方法对该设备的传动机构进行有限元分析,使分析结果更接近真实情况.为今后装配体有限元分析法在构建有限元模型方面提供了一个更有效实用的手段.【期刊名称】《机械研究与应用》【年(卷),期】2017(030)002【总页数】3页(P78-79,82)【关键词】传动机构;装配体;有限元分析【作者】匙皓;杨林;唐晓晓【作者单位】沈阳工业大学机械工程学院,辽宁沈阳 110870;沈阳工业大学机械工程学院,辽宁沈阳 110870;沈阳工业大学机械工程学院,辽宁沈阳 110870【正文语种】中文【中图分类】TP391在结构分析问题中,对装配体结构进行整体分析可以更加真实的模拟实际结构工作状态,获得更精确的分析结果,但装配体结构分析技术也一直是工程结构分析问题中的难点。
