杠杆原理作图练习题一、作图题1、如图8所示，O 点为杠杆的支点，画出力F 的力臂，并用字母L 表示。

2、渔夫用绳子通过竹杠拉起渔网，如图14所示．请在图上画出 （1）绳子AB 对杆拉力F1的力臂L1．（2）渔网对杆的拉力F2的示意图及该力的力臂L2．3、筷子是我国传统的用餐工具，它应用了杠杆的原理，如图所示，请你在右图中标出这根筷子使用时的支点O ，并画出动力F1和阻力臂L2。

5、如图所示，用一根硬棒撬一块石头，棒的上端A 是动力作用点。

（1）在图上标出：当动力方向向上时，杠杆的支点a ；当动力方向向下时，杠杆的支点b 。

（2）在杠杆上画出撬动石头动力F 为最小时的方向。

6、 (10·宿迁)为使杠杆ON 在图乙位置能保持静止，需在M 点施加一个力F ．画出物体A 对杆的拉力的力臂和在M 点对杆的最小拉力F 的示意图； 7、（10·百色）图是吊车吊起重物的情景，点O 是起重臂OB 的支点。

请在图中作出F1、F2的力臂L 1、L2。

8、（10·茂名）(2分)如图所示，铡刀工作时的动力F1，O 为支点。

请在图中作出动力臂L1和铡刀受到的阻力F2的示意图。

9、（10·河南）如图11所示，在课桌的C 点用最小的力把桌腿B 抬离地面，在抬起时桌腿A 没有滑动，请在C 点画出这个力的示意图，并标出它的力臂l 。

10、(10·德州)如图所示，轻质杠杆可绕O 转动，杠杆上吊一重物G ，在力F 作用下杠杆静止在水平位置，l 为F 的力臂，请在图中作出力F 的示意图及重物G 所受重力的示意图。

11、如图所示，F1是作用在抽水机手柄A 点的动力，O 为支点，请在图中画出F1的力臂l1。

（1）鱼线对钓鱼竿拉力F2的示意图；（2）F1的力臂。

13、请在图中画出动力F1的力臂L1。

14、如图所示，曲杠杆AOBC自重不计，O为支点，要使杠杆在图示位置平衡，请作出作用在C点最小的力F 的示意图及其力臂L1．15、如图所示，杠杆OA在力F1、F2的作用下处于静止状态，L2是力F2的力臂．在图中画出力F1的力臂L1和力F2．16、⑴如图所示，一把茶壶放在水平桌面上，请画出茶壶所受的重力G的示意图。

杠杆力臂作图问题专题练习一、单选题1．如图是用撬棒撬石头的情景，下图中关于该撬棒使用时的杠杆示意图正确的是（）A．B．C．D．2．C点为硬棒AD的重心，硬棒可绕A点转动。

在棒的B点施加力F1，F1的方向沿OO'线，棒在图所示位置处于静止状态。

则A．F1>G B．F1=12GssC．重力的力臂等于S1D．F1方向沿OO′线向下3．如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动，重物通过绳子对杠杆的拉力为阻力．图中能够正确表示动力臂的是（）A．l1B．l2C．l3D．l44．人体的某些部分也可以看作杠杆，例如托起物体的前臂图．下列图中正确表示手的前臂所受动力和阻力的是图A．B．C．D．5．关于杠杆，下列说法中正确的是（）A．杠杆一定是直的B．动力臂与阻力臂之和一定大于杠杆的长度C．动力和阻力一定在支点的两侧D．动力和阻力使杠杆转动的方向一定相反6．如图所示，0为杠杆的支点，作用在A点的4个力中，力臂最长的是（）A．1F B．2F C．3F D．4F7．如图所示的食品夹在使用时，食品夹上端杠杆及力臂的示意图正确的是（）A．B．C．D．二、作图题8．在图中，杠杆OA在力F1、F2的作用下处于静止状态，在图中画出力F2的力臂l2和力臂l1对应的力F1。

9．如图所示，在杠杆AOB的A端挂一重物G，要使杠杆在图示的位置平衡，请画出在杠杆上施加的最小动力F的示意图。

10．在图中，分别画出杠杆的动力臂l1和阻力臂l2。

11．做出图示滑轮的动力臂l1和阻力臂l212．在图中画出力F对支点O的力臂l。

13．作出图中压力F的力臂l。

14．作出图中拉力F的力臂l。

15．如图所示，杠杆在水平位置平衡。

（1）画出此时F2的力臂_____________；（2）比较二力的大小：F1_____F2，判断的依据是：___________。

16．在下图中，根据力臂和力，画出对应的力和力臂。

人教版八年级物理下册《作图题》专项训练题（含答案）一、作图题1.如图，悬挂在天花板下的电灯（m＝0.2kg）处于静止状态，画出电灯的受力示意图。

（g＝10N/kg）2.请在图中画出跳水运动员对跳板的压力。

3.一个质量分布均匀的小球放在光滑的水平地面上，左边与竖直光滑墙壁接触，小球处于静止状态，如图，在图中画出小球受力示意图。

4.如图表示在空中飞行重为6N的足球，画出它所受重力的示意图。

5.画出斜面上上滑的物体所受的重力G和摩擦力f的示意图（作用点都画在重心上）。

6.如图，画出弹簧测力计对物体A的拉力示意图。

7.如图所示，一物体在水平地面上处于静止状态，请画出它的受力示意图｡8.如图所示，物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止时，木块随即在小车的平板上滑行，画出木块滑行过程中的受力示意图．9.一个木块从斜面上滑下，在水平面上继续滑动，请分别画出木块在斜面和水平面时木块所受重力的示意图。

10.重为G的鸡蛋沉在盛有水的杯子的底部，向水中加入食盐并使其溶解，鸡蛋渐渐浮起，最终漂浮在水面，如图甲所示。

请在图乙中画出上述过程中鸡蛋所受的浮力F随时间t变化的大致图象。

11.将细线一端固定在烧杯底部，另一端固定在乒乓球上。

烧杯加水后静止在斜面上，如图所示。

不计乒兵球的重力，请以球心为作用点画出乒乓球受到的浮力和拉力的示意图。

12.如图是盛有某种液体的连通器在斜面上静止，请画出正确的液面位置。

13.如图所示，每个钩码都相同，为使杠杆保持水平平衡，请在杠杆的适当位置处再画上一个相同规格的钩码。

14.图中的杠杆保持平衡状态，请在图中分别画出动力F1和阻力臂L2。

15.如图所示，站在水平地面上的工人利用滑轮组提升重物G，请用笔画线代替绳索，画出最省力的连接。

16.如图所示，动滑轮使用时可以看作是一个省力杠杆。

请在图中画出动滑轮这根“杠杆”的支点、动力臂以及阻力臂。

17.如图所示，画出羊角锤在A点所施加的最小的动力F1及其力臂。

杠杆作图题一、作图题1．如图所示，有一个杠杆可绕O点自由转动，在A点施加一个最小的动力使杠杆平衡。

请画出最小的动力F以及杠杆的阻力臂。

2．请按要求完成下列内容，如图乙所示，画出使杠杆平衡的最小力F 的示意图及其力臂L。

3．如图所示，用轻质撬棒撬动地面上的石头，O是撬棒的支点，F2是阻力。

请在图中画出作用在D点的最小动力F1、动力臂l1和阻力臂l2。

4．如图甲是一台石材运输车，提起石材时，钢杆AB可看成一个杠杆。

它能通过移动套管在AB上的位置来调节支点，其简化图如图乙所示，F1是作用在A点的动力。

⑴使用杠杆提起一石材，从图乙杠杆上已标明的两点中选择一点作为支点，使F1最小，在对应的括号内标明O，并作出对应的动力臂l1；⑴在图乙中画出绳子对石材的拉力F。

5．如图所示是某种吊灯，拉线AB上的拉力F1使横杆OA在水平方向保持平衡，O点为支点，请画出拉力F1的示意图和F2的力臂（用L2表示力臂）。

6．在如图中，为杠杆的支点，请在图中画出拉力的力臂。

7．在图中，画出动力F的力臂L。

8．如图所示的装置可改变照明灯的高度。

轻质杠杆ABO在力F1作用下可绕O点转动，在图中画出杠杆ABO所受阻力F2的示意图和动力臂F1。

9．如图甲所示的钢丝钳，其中A为剪钢丝处，B为手的用力点，O为转动轴，图乙为单侧钳柄及相连部分示意图，请在图乙中画出剪钢丝时的动力臂l1和杠杆在A点受到的阻力F2。

10．在综合实践课上，某同学的简易置物架设计如图所示，质地均匀的置物架OA左端固定在墙壁上，右端用绳子固定。

绳子的上端可在间移动，置物架始终保持水平.请你画出：绳子在图示位置时，置物架受到的动力和动力臂.11．如图甲所示是同学们常用的燕尾夹，使用时可简化成以O点为支点的杠杆，如图乙所示，请在图乙中作出打开夹子所需的最小动力F及其力臂L。

12．如图甲所示是一种蔬菜挤水器，其手柄可以看做一个杠杆，图乙是其简化的示意图，请在图乙中画出阻力臂L2及在A点施加的最小动力F1的示意图。

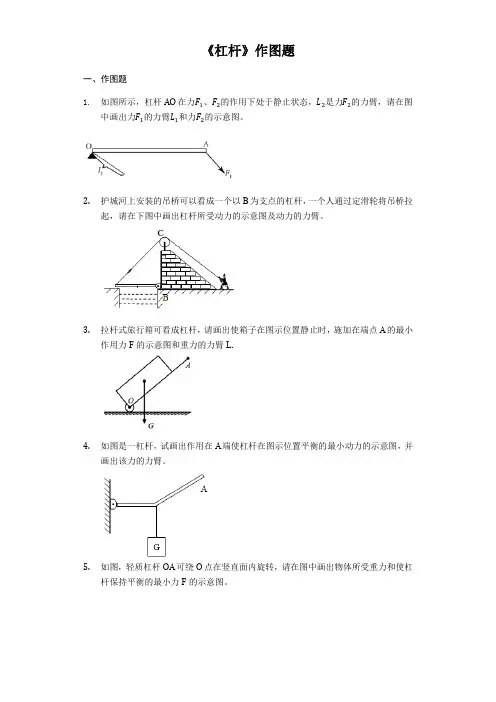

《杠杆》作图题一、作图题1.如图所示，杠杆AO在力、的作用下处于静止状态，是力的力臂，请在图中画出力的力臂和力的示意图。

2.护城河上安装的吊桥可以看成一个以B为支点的杠杆，一个人通过定滑轮将吊桥拉起，请在下图中画出杠杆所受动力的示意图及动力的力臂。

3.拉杆式旅行箱可看成杠杆，请画出使箱子在图示位置静止时，施加在端点A的最小作用力F的示意图和重力的力臂L．4.如图是一杠杆，试画出作用在A端使杠杆在图示位置平衡的最小动力的示意图，并画出该力的力臂。

5.如图，轻质杠杆OA可绕O点在竖直面内旋转，请在图中画出物体所受重力和使杠杆保持平衡的最小力F的示意图。

6.按照下列要求作图，如图所示，AC为杠杆，O为支点，在B点处挂一个重物，请画出杠杆在如图所示位置平衡时，受到的最小动力F并标出动力臂L。

7.请在图中画出拉力的力臂。

8.如图，O为轻质杠杆的支点，A点挂一重物，杠杆在图示位置平衡，作出阻力臂和最小动力的示意图。

9.请在图中画出均匀木棒OA的重力示意图以及力F的力臂。

10.杠杆OA可绕O点转动，受力情况如图所示。

请作出力的力臂。

11.如图所示，杠杆在力、的作用下处于平衡状态，是力的力臂，画出力的示意图。

12.作图：某剧组为拍摄节目需要，设计了如图所示的拉力装置来改变照明灯的高度，轻质杠杆ABO可绕O点转动，请在图中画出：杠杆所受拉力的力臂；杠杆所受阻力的示意图。

13.如图所示，用一根细绳将杠杆AOB在O点悬挂起来，B处挂一重物G，在杠杆上施加最小动力F，使杠杆在图示位置平衡，请你在图中画出这个力的示意图。

14.请在图中画出用羊角锤起钉时所用的最小力要求保留作图痕迹15.图中，轻质杠杆OA在力、的作用下处于静止状态，为力的力臂。

在图中画出力的力臂、力的示意图。

16.如图所示，轻质杠杆OA在路灯和轻绳AB的共同作用下，在水平方向处于静止状态，请画出轻绳AB对杠杆的动力的力臂和阻力的示意图。

17.如图所示，画出图中力F的力臂并用字母L表示。

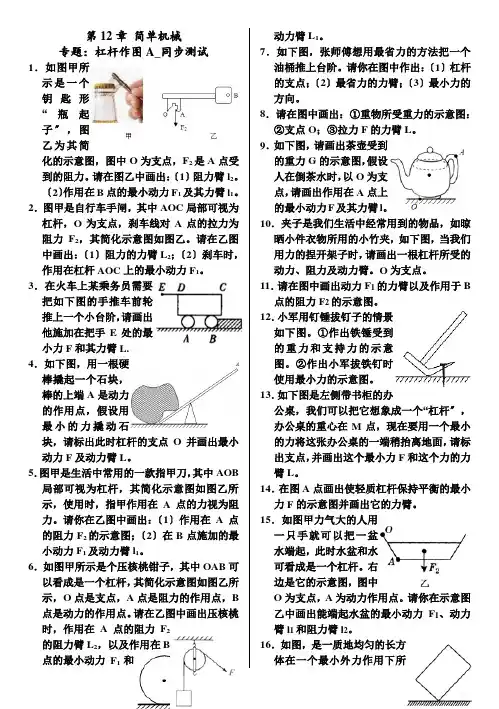

第12章简单机械专题：杠杆作图A_同步测试1．如图甲所示是一个钥匙形“瓶起子〞，图乙为其简化的示意图，图中O为支点，F2是A点受到的阻力。

请在图乙中画出：〔1〕阻力臂l2。

〔2〕作用在B点的最小动力F 1及其力臂l1。

2．图甲是自行车手闸，其中AOC局部可视为杠杆，O为支点，刹车线对A点的拉力为阻力F2，其简化示意图如图乙。

请在乙图中画出：〔1〕阻力的力臂L2；〔2〕刹车时，作用在杠杆AOC上的最小动力F1。

3．在火车上某乘务员需要把如下图的手推车前轮推上一个小台阶，请画出他施加在把手E处的最小力F和其力臂L.4．如下图，用一根硬棒撬起一个石块，棒的上端A是动力的作用点，假设用最小的力撬动石块，请标出此时杠杆的支点O并画出最小动力F及动力臂L。

5．图甲是生活中常用的一款指甲刀，其中AOB 局部可视为杠杆，其简化示意图如图乙所示，使用时，指甲作用在A点的力视为阻力。

请你在乙图中画出：〔1〕作用在A点的阻力F2的示意图；〔2〕在B点施加的最小动力F1及动力臂l1。

6．如图甲所示是个压核桃钳子，其中OAB可以看成是一个杠杆，其简化示意图如图乙所示，O点是支点，A点是阻力的作用点，B 点是动力的作用点。

请在乙图中画出压核桃时，作用在A点的阻力F2的阻力臂L2，以及作用在B点的最小动力F1和动力臂L1。

7．如下图，张师傅想用最省力的方法把一个油桶推上台阶。

请你在图中作出：〔1〕杠杆的支点；〔2〕最省力的力臂；〔3〕最小力的方向。

8．请在图中画出：①重物所受重力的示意图：②支点O；③拉力F的力臂L。

9．如下图，请画出茶壶受到的重力G的示意图，假设人在倒茶水时，以O为支点，请画出作用在A点上的最小动力F及其力臂l。

10．夹子是我们生活中经常用到的物品，如晾晒小件衣物所用的小竹夹，如下图，当我们用力的捏开架子时，请画出一根杠杆所受的动力、阻力及动力臂。

O为支点。

11．请在图中画出动力F1的力臂以及作用于B 点的阻力F2的示意图。

初二下物理杠杆画图题练习-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN初二下物理杠杆习题一、作图题1．用图所示的杠杆提起重物．O是杠杆的支点，在A点用力，在图中画出力Ｆ的力臂，并用字母L表示．2．画出图中各力的力臂：3．如图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G的力臂．4．如图为用起子开汽水瓶盖的时候，杆的支点O位置，及手作用在起子上力的力臂．请在图中表示．5．试在图中画出汽车刹车踏板上动力Ｆ1的力臂L1和阻力Ｆ2的力臂L2．二、基础题1.判断下列物体中，哪些属于杠杆（）A.夹取物体的镊子B.拔铁钉的羊角锤C.杂技演员手中的水流星D.打气筒中的活塞杆2.一根重100 N的均匀直铁棒放在水平地面上，抬起一端所需最小的力是（）A.50 NB.75 NC.25 ND.100 N3.如图13-4-1所示，有一根均匀铁棒，长为L，OA=L/4，重力G=600 N，为了不使这根铁棒的B端下沉，所需外力F至少应为________ N，若F的方向不变，微微抬起这根铁棒的B端，所需外力F′应为________ N。

图13-4-14.下图13-4-2工具中，省力杠杆是_____________________；费力杠杆是__________；等臂杠杆是__________。

三、提升题1.两个小孩坐在跷跷板上，恰好处于平衡，此时A.两个小孩重力一定相等B.两个小孩到支点的距离一定相等C.两个小孩质量一定相等D.两边的力臂与小孩重力的乘积相等2.如图1所示要使杠杆平衡，作用在A点上的力分别为F1、F2、F3，其中最小的力是A.沿竖直方向的力F1最小B.沿垂直杠杆方向的力F2最小C.沿水平方向的力F3最小D.无论什么方向用力一样大图1 3.如图2所示，把一根均匀的米尺，在中点O支起，两端各挂四个钩码和两个钩码，恰好使米尺平衡，按下列方式增减钩码或移动钩码，下列几种方式仍能保持米尺平衡的是A.两边各加一个钩码B.两边钩码各向外移动一格C.左边增加一个钩码，右边向外移动一格图2D.左右两边的钩码各减少一个4.图甲所示的杠杆是平衡的。

八年级下册物理杠杆做图题之阳早格格创做1．绘出图中，加正在杠杆上的能源Ｆ的力臂．请标明图中杠杆的支面：2．绘出图中力Ｆ1战Ｆ2的力臂，并用G1战G2分别标明．3．绘出图中各力的力臂：4．如图中匀称直棒OA可绕O面转化，请分别绘出火仄推力Ｆ战沉力G的力臂．5．如图为用起子启汽火瓶盖的时间，杆的支面O位子，及脚效率正在起子上力的力臂．请正在图中表示．6．试正在图上绘出Ｆ1战Ｆ2的力臂7．正在左图中绘着力Ｆ对付支面O的力臂，并用字母G表示．8．下图中的铡刀属于杠杆，试绘出它的能源臂战阻力臂．9．绘出并标明图中Ｆ、G对付支面O的力臂．10．绘出图中各力的力臂．11．绘出图中Ｆ1战Ｆ2的力臂G1战G2．12．绘出图中杠杆所受各力对付于面O的力臂（没有计杠杆所受的沉力）13．图中杠杆所受的沉力G战推力Ｆ的力臂．14．试正在图中绘出汽车刹车踩板上能源Ｆ1的力臂G1战阻力Ｆ2的力臂G2．15．请标明图中杠杆的支面：16．如图所示，试绘出杠杆OA所受力的力臂（OA杆的品量忽略没有计）17．图中，匀称直棒AB可绕A面转化，正在B端加一横直进取的40牛顿的力Ｆ，所有拆置处于停行状态，试做出该棒所受沉力的图示及沉力的力臂．18．用图所示的杠杆提起沉物．O是杠杆的支面，正在A面用力，正在图中绘着力Ｆ的力臂，并用字母G表示．19．绘出图中杠杆所受各力对付于支面O的力臂（没有计杠杆所受沉力）20．正在图所示的各杠杆中，O是支面，试分别绘出Ｆ1，Ｆ2的力臂G1，G2．21．下列所示的杠杆中，O是支面，正在图上绘出Ｆ1、Ｆ2的力臂，而且用G1、G2表示它们．22．绘出下列各力的力臂（如图）23．绘出下列各力的力臂（如图）24．如图中的面O是杠杆的支面，绘着力Ｆ1战Ｆ2的力臂，并用字母G1战G2标明．25．绘出图中Ｆ1战Ｆ2的力臂．26．正在图中，绘着力Ｆ1战Ｆ2对付杠杆支面O的力臂，并分别用字母G1战G2表示．27．如图所示，一木杆可绕牢固轴O自由转化，木杆正在火仄推力Ｆ的效率下处于仄稳状态．试正在图上绘出推力Ｆ战木杆沉力G对付O面的力臂．28．绘出图1战图2中各力的力臂．29．如图所示的杠杆，左边挂有二个各沉10牛顿的相共钩码，正在一个大小为30牛顿，目标横直背下的力效率下，杠杆处于仄稳状态，试正在图中妥当的位子用力的图示法绘出那个力．30．人的前臂是劳累杠杆，当直肘将脚中沉物举起时，肘闭节O是支面，肌肉中断，能源Ｆ1效率正在A面上，阻力Ｆ2效率正在B面上，请正在图中绘出各力的力臂，正在您所绘的图中：____表示Ｆ1的力臂，_____表示Ｆ2的力臂．问案1．如图所示：2．标明力臂L1战L2各1分，绘错一个扣2分．3．4．如图5．如图所示：6．如图所示：7．8．如图所示：9．如图所示：10．11．如图所示：12．如图所示：13．如图所示：14．如图所示：15．如图所示：16．如图所示：17．如图所示：18．如图所示：19．20．21．22．23．24．25．26．27．28．29．30．。

八年级下册物理杠杆作图题1．画出图中，加在杠杆上的动力Ｆ的力臂．请标明图中杠杆的支点：2．画出图中力Ｆ1和Ｆ2的力臂，并用G1和G2分别标明．3．画出图中各力的力臂：4．如图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G的力臂．5．如图为用起子开汽水瓶盖的时候，杆的支点O位置，及手作用在起子上力的力臂．请在图中表示．6．试在图上画出Ｆ1和Ｆ2的力臂7．在右图中画出力Ｆ对支点O的力臂，并用字母G表示．8．下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．9．画出并标明图中Ｆ、G对支点O的力臂．10．画出图中各力的力臂．11．画出图中Ｆ1和Ｆ2的力臂G1和G2．12．画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力）13．图中杠杆所受的重力G和拉力Ｆ的力臂．14．试在图中画出汽车刹车踏板上动力Ｆ1的力臂G1和阻力Ｆ2的力臂G2．15．请标明图中杠杆的支点：16．如图所示，试画出杠杆OA所受力的力臂（OA杆的质量忽略不计）17．图中，均匀直棒AB可绕A点转动，在B端加一竖直向上的40牛顿的力Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂．18．用图所示的杠杆提起重物．O是杠杆的支点，在A点用力，在图中画出力Ｆ的力臂，并用字母G表示．19．画出图中杠杆所受各力对于支点O的力臂（不计杠杆所受重力）20．在图所示的各杠杆中，O是支点，试分别画出Ｆ1，Ｆ2的力臂G1，G2．21．下列所示的杠杆中，O是支点，在图上画出Ｆ1、Ｆ2的力臂，并且用G1、G2表示它们．22．画出下列各力的力臂（如图）23．画出下列各力的力臂（如图）24．如图中的点O是杠杆的支点，画出力Ｆ1和Ｆ2的力臂，并用字母G1和G2标明．25．画出图中Ｆ1和Ｆ2的力臂．26．在图中，画出力Ｆ1和Ｆ2对杠杆支点O的力臂，并分别用字母G1和G2表示．27．如图所示，一木杆可绕固定轴O自由转动，木杆在水平拉力Ｆ的作用下处于平衡状态．试在图上画出拉力Ｆ和木杆重力G对O点的力臂．28．画出图1和图2中各力的力臂．29．如图所示的杠杆，左边挂有两个各重10牛顿的相同钩码，在一个大小为30牛顿，方向竖直向下的力作用下，杠杆处于平衡状态，试在图中恰当的位置用力的图示法画出这个力．30．人的前臂是费力杠杆，当曲肘将手中重物举起时，肘关节O是支点，肌肉收缩，动力Ｆ1作用在A点上，阻力Ｆ2作用在B点上，请在图中画出各力的力臂，在你所画的图中：____表示Ｆ1的力臂，_____表示Ｆ2的力臂．答案1．如图所示：2．标明力臂L1和L2各1分，画错一个扣2分．3．4．如图5．如图所示：6．如图所示：7．8．如图所示：9．如图所示：10．11．如图所示：12．如图所示：13．如图所示：14．如图所示：15．如图所示：16．如图所示：17．如图所示：18．如图所示：19．20．21．22．23．24．25．26．27．28．29．30．。

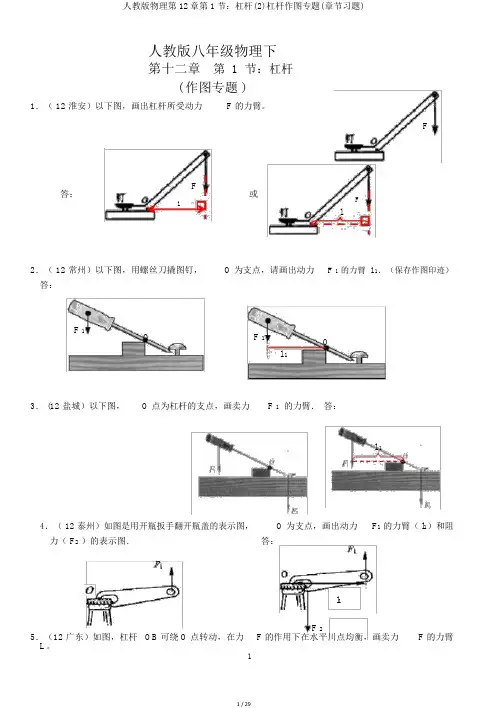

人教版八年级物理下第十二章第1节：杠杆( 作图专题 )1．（ 12 淮安）以下图，画出杠杆所受动力 F 的力臂。

FF答：或lF l2．（ 12 常州）以下图，用螺丝刀撬图钉，O 为支点，请画出动力 F 1的力臂 l 1．（保存作图印迹）答：F 1O F 1 Ol 13． (12 盐城）以下图，O 点为杠杆的支点，画卖力 F 1的力臂．答：l 14．（ 12 泰州）如图是用开瓶扳手翻开瓶盖的表示图，O 为支点，画出动力F1的力臂（ l1）和阻力（ F2）的表示图．答：l15．（12 广东）如图，杠杆OB 可绕 O 点转动，在力F 2F 的力臂F 的作用下在水平川点均衡，画卖力答：如图6．（ 12 贵宾）以下图，请画卖力F 的力臂 l 0O答：FOl 0F7．（ 12 成都）在图中：①标出支点 O 的地点；②画出作用在撬棍上的力F 1 的力臂。

答：OF 1F 1L 1F 2F 28．（ 12 娄底）以下图为垂钓竿垂钓时的表示图，O 为支点， F 表示手对垂钓竿的作使劲，请在1图中画出鱼线对垂钓竿拉力F 2 的力臂 L 2；答：9．（ 12 荆州）以下图为垂钓竿垂钓的表示图。

O 为支点， A为 手握鱼竿的作用点，请在图中画出鱼线对垂钓竿拉力F 2的力臂，最小的动力F 1 及其力臂。

答：10．（ 12 梅州、河源）以下图，粗细平均的棒一端搁在地上，另一端与支点O 连结。

试作出地面对棒的支持力的力臂L 和棒所受重力G 的表示图。

答：11．（ 12 菏泽）以下图，用裁纸刀裁纸。

加在裁纸刀上的动力为 F ，支点在 O 点，请在图中画出其对应的动力臂L 。

L答：12．（ 12 兰州）以下图的裁纸刀，O 为支点，画出动力 F 的力臂 L。

答：如图13．（ 12 绥化）以下图，请画出 F 的力臂 Ll答：F14 ．（ 12F LO 为支点。

(1) 画哈尔滨）如图，工人用撬棍撬起石块，出阻力 F2的力臂 L2。

(2) 画出工人在 A 点施加的最小动力F1的表示图。

常考题训练-杠杆一、杠杆类1、如图，请画出力F对支点O的力臂L。

2、如图，请画出动力F的力臂和阻力F2的示意图；3、画出图中F1的力臂L1，并在A点画出阻力F2的示意图.4、如图所示，杠杆A处挂一重为40N的物体，杠杆在拉力F的作用下保持平衡，O是杠杆的支点，请你画出拉力F的力臂和物体所受重力的示意图。

5、如图所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，请画出F1的力臂l1，和鱼线对钓鱼竿拉力F2的示意图。

6、如图所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴(支点)，右图为单侧钳柄及相连部分示意图.请在右图中画出钢丝钳剪钢丝时的动力臂L1和阻力.8、如图所示，轻质杠杆OA 在路灯和轻绳AB 的共同作用下，在水平方向处于静止状态，请画出轻绳A B 对杠杆的动力F1 的力臂L1 和阻力F2 的示意图．9、铡刀铡草时的示意图如图所示，请作出作用在铡刀上的动力F1、阻力F2的力臂。

10、如图所示，渔民用杠杆和滑轮的组合机械起吊鱼网．请画出杠杆O BA所受动力的力臂l1和阻力F2的示意图．11、如图所示，杠杆在水平位置平衡，货物A重200N，若拉力F1为动力，请在图中画出杠杆所受阻力F2的示意图及动力F1对支点O的力臂l1；12、如图所示中杠杆上B点挂着重物G，若在A点施加一个最小的力F使杠杆在图中的位置平衡，请画出此力的示意图。

13、在图中画出拉力F的力臂L（O为支点）.14、如图丙所示，杠杆在力F1、F2作用下处于平衡状态，L1为F1的力臂。

请在图中作出F2的力臂L2及力F1。

二、最小力15、图甲是打开的汽车后备箱盖，关箱盖时，它可看作一个杠杆，图10乙是其简化图请在图乙中画出阻力臂L2和在B点关上后备箱盖的最小动力F1的示意图。

16、如图所示中杠杆上B 点挂着重物G，若在A点施加一个最小的力F 使杠杆在图中的位置平衡，请画出此力的示意图。

17、图中，用鱼竿将鱼钓起，O为支点，请在图中画出作用在A点的最小动力F1以及鱼竿所受阻力F2的示意图．18、现在不少学校里放置了如图甲所示的带盖子的垃圾桶，他能有效阻隔垃圾散发的气味，图乙为打开桶盖时的简化图．若动力作用在A电上，请在图中画出：①桶盖重力G的力臂L；②作用在A点的最小动力F示意图．19、如图，用螺丝刀撬图钉，画出在A点所加最小力F1的示意图和阻力F2的力臂l2。

八年级物理下简单的机械（杠杆滑轮）作图专题练习学校:___________姓名：___________班级：___________考号：___________一、作图题1．如图所示，请画出作用在杠杆B端上最小的动力1F的示意图。

2．在图中，O为支点，画出使轻质杠杆保持平衡的最小的力F的示意图（要求保留作图痕迹）．3．综合作图。

用杠杆吊着金属球，球在水中静止，如图，(1)请画出金属球所受力的示意图；(2)画出绳子AB对杠杆施加的动力的力臂，并标出支点O。

4．如图a所示的钢丝钳，其中A是剪断钢丝处，B为手的用力点，O为转动轴（支点），图b为单侧钳柄及相连部分示意图．请在图b中画出钢丝钳剪钢丝时的动力臂和阻力F2．（_________）5．用滑轮组提升重物，画出最省力的绕绳方法．（_____________）6．请在图中画出阻力F2和动力臂l1。

7．曲杆可绕固定点O转动，在一个最小的拉力F的作用下，在图所示位置保持静止，请在图乙中画出：①拉力F的力臂和拉力F的示意图；②所挂物体受到重力的示意图．（_______）8．如图是一杠杆图，试画出使杠杆在图示位置平衡时的最小动力的示意图，并画出阻力的力臂。

9．下面图是未装配好的滑轮组，请在图中画出滑轮组的绕绳方法，要求使用该滑轮组提升重物时最省力．（____）10．如图所示，拉杆式行李箱在拉力F的作用下静止在斜坡上，请画出行李箱受到的重力G的示意图，以及拉力F对O点的力臂L．（________）11．如图所示，用滑轮组提升重物用笔画线代替绳子在图中画出最省力的绳绕法．（____）12．在如图杠杆上的B点挂一重物，在A点对杠杆施加一个最小的力，使杠杆平衡在图中所示的位置．试画出这个力F1的示意图和力臂L1及物体重力的示意图．（________）13．根据题中所给出的滑轮，请在图中画出绕法．（要求所给的滑轮都利用）14．组装如图所示的滑轮组，画出滑轮组的绕线，使绳子自由端最省力。

2023年05月22日第1题第2题第3题如图，在撬棒AD上作出撬起“石块1”的最小力F及对应的力臂L。

第4题第5题表示。

第6题第7题第8题如图所示，轻质杠杆OA 可绕O 点转动，请在图中画出杠杆OA 的动力臂L。

第9题如图所示，用一根硬棒搬动一个石块，棒的上端A 是动力的作用点，若要用最小的力搬动石块，请标出杠杆的支点O ，并画出最小动力F 的示意图。

第10题第14题的示意图。

第12题第13题23．（2分）如图所示，轻质杠杆的A 点挂一重物G ，绳受的拉力为F 2，O 为杠杆的支点。

请在杠杆的端点B 处画出使杠杆保持静止的最小的力F 1的示意图，并作出F 2的力臂l 2。

第17题)。

第18题.第16题第19题如图所示,一轻质杠杆OA可绕O点无摩擦转动,A端用绳子系在竖直墙壁的B点,在杠杆的C点悬挂一重为20N的物体,杠杆处于水平静止状态。

已知OA长为50cm,OC长为30cm,∠OAB=30 .(1)请在图中画出绳子对杠杆拉力F的力臂。

(2)拉力F的大小是______N.2023年05月22日第1题【答案】第2题【答案】由图示可知，当杠杆与地面的接触点（A点）为支点时，作用在D点动力的力臂最大，此时动力最小，连接AD为动力臂L，过D点作垂直于动力臂向上的力，即为最小动力F的示意图。

如图所示：第5题【答案】示：支点到力的作用线的垂直距离是力臂，从支点作力的作用下的垂线段即可作出力臂。

第6题【答案】见解析【解析】图所示：故答案为：见解析。

重力的方向竖直向下，作重力的示意图时应从物体重心向下作竖直线段；先确定支点，再确定力的作用线，最后从支点到力的作用线作垂线段。

第4题第7题【答案】图中为支点，反向延长力画出的作用线，然后从支点向力的作用线作垂线段，该垂线段即为力的力臂，如图所示：力臂是支点到力的作用线的距离；由支点向力的作用线作垂线，垂线段的长度即为力臂。

第8题【答案】由图知，杠杆所受动力作用在A端，动力的方向向上，过支点O作动力作用线的垂线段，即为杠杆OA的动力臂L。

2020—2021学年八年级下册物理期末复习杠杆作图20题一、作图题（本大题共20小题）1.下图中杠杆处于平衡状态，请在图中画出动力F的力臂L。

2.如图所示为钓鱼竿的简化示意图，其中O为支点，F1为动力。

请在图中画出动力臂L1和阻力F2的示意图（钓鱼竿自重忽略不计）。

3.如图所示，拉杆式行李箱在拉力F的作用下静止在斜坡上，请画出行李箱受到的重力G的示意图，以及拉力F对O点的力臂L。

4.如图所示，O点为杠杆的支点，在杠杠上A点处挂一重力为G的重物，在杠杆上B点处施加拉力F，使杠杆处于平衡状态。

请在图中作出拉力F的力臂l。

5.在图中画出力F的力臂，并标上字母L。

6.如图所示，杠杆AO在力、的作用下处于静止状态，是力的力臂，请在图中画出力的力臂和力的示意图。

7.如图所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），右图为单侧钳柄及相连部分示意图。

请在图中画出钢丝钳剪钢丝时的动力臂L1和阻力F2。

8.如图所示，用杠杆将物体A吊起，O点是支点，请画出拉力的力臂和物体A所受的重力G的示意图。

9.图中作出动力臂和阻力。

10.如图是工人用撬棍撬石头的示意图。

请画出动力F1的力臂；并画出石头对撬棍压力的示意图。

11.如图所示，用撬棍撬起石头时，O为支点，A为动力作用点，要求：（1）画出石头所受重力的示意图（2）画出撬棍撬起石头时最小动力F1的示意图和动力臂L1。

12.请在图中B点画出使轻质杠杆在图示位置平衡时所需最小动力F的示意图。

13.如图所示,某同学用一根硬棒撬动一块大石块,棒的上端A是动力作用点。

请在杠杆上画出提动石块的最小动力F, 并在图上标出支点的位置O。

14.如图,要用一个最小的力把圆木推上台阶,用力的示意图在图中画出这个力,并标出它的力臂。

15.如图所示，在C点用力把桌腿A抬离地面时，桌腿B始终没有移动，请在C点画出最小作用力的示意图，并画出对应的力臂。

16.“节约用水，人人有责”。

八年级物理下册杠杆作图专题训练Prepared on 22 November 2020八年级物理下册杠杆作图专题训练 １、如图所示，利用轻质杠杆将重物提升（杠杆从竖直位置拉到水平位置）。

请在图上作出杠杆的动力臂（l 1）和阻力臂（l 2）。

在重物提升的过程中拉力F 将 （选填：“变大”、“不变”、“变小”）。

２、如图所示，人的手臂相当于一个 （）杠杆，它的支点在O 点。

请画出图中铅球对手的作用力F 的力臂l 。

当曲肘弯曲将手中的铅球举起时，阻力臂的大小将 ，肌肉产生的力将 。

３、如图所示，请画出阻力F 2的力臂（l 2），并作出动力臂为l 1的动力（F 1）的作用线。

４、如图所示，将一根粗细均匀的硬棒从水平地面抬起，所用的力F 始终与棒垂直，请画出图示位置的动力臂（l 1）和阻力臂（l 2）。

在抬起的过程中力F 将 （选填：“变大”、“不变”、“变小”）。

５、如图所示，请画出铡刀上的动力臂（l 1）和阻力臂（l 2）。

在把物体铡断时，如果把物体向铡刀的内侧移动一点，则所用的力将 （选填：“变大”、“不变”、“变小”）。

６、如图所示，杠杆AOB 能绕与地面的接触点O 转动。

在B 端挂上重物G ，在A 端施加一个与OA 垂直的力F ，使杠杆在图示位置平衡。

请画出动力臂（l 1）和阻力臂（l 2）。

如果把力F 的方向转动到竖直向下，则在转动的过程中，为了使杠杆OG F （第1题图） O F 2 l 1 （第3题图） OF（第2题图） F （第4题图）F 1F 2 O （第5题图） AB O G （第6题图）仍在原来的位置平衡，力F 的大小必须 （选填：“变大”、“不变”、“变小”）。

７、如图所示，AOB 为轻质杠杆，O 为支点，OA =OB ，在杠杆的B 端挂一重20N 的物体，要使杠杆在图示位置平衡，则在A 端施加的力F 至少为 N 。

并把这个力的作用线在图上画出。

８、如图所示，O 为杠杆AC 的支点，在B 处挂一个物体，AO =OB =BC ，为使杠杆在图示位置平衡，画出施加在杠杆上最小动力F 1的力臂l 1，并画出F 1的作用线。

l 1第十二章 第1节：杠杆(作图专题)1．（12淮安）如图所示，画出杠杆所受动力F 的力臂。

答：或2．（12常州）如图所示，用螺丝刀撬图钉，O 为支点，请画出动力F 1的力臂l 1．（保留作图痕迹） 答：3．(12盐城）如图所示，O 点为杠杆的支点，画出力F 1 的力臂．答：4．（12泰州）如图是用开瓶扳手打开瓶盖的示意图，O 为支点，画出动力F 1的力臂（l 1）和阻力（F 2）的示意图． 答：5．（12广东）如图，杠杆OB 可绕O 点转动，在力F 的作用下在水平位置平衡，画出力F 的力臂L 。

F 2 l 1 O F 1 l 1O F 1 F lF lFFOFOl 0F 2F1OL 1答：如图6．（12来宾）如图所示，请画出力F 的力臂l 0答：7．（12成都）在图中：①标出支点O 的位置；②画出作用在撬棍上的力F 1的力臂。

答：8．（12娄底）如图所示为钓鱼竿钓鱼时的示意图，O 为支点，F 1表示手对钓鱼竿的作用力，请在图中画出鱼线对钓鱼竿拉力F 2的力臂L 2；答：9．（12荆州）如图所示为钓鱼竿钓鱼的示意图。

O 为支点，A 为手握鱼竿的作用点，请在图中画出鱼线对钓鱼竿拉力F 2的力臂，最小的动力F 1及其力臂。

F 2F 1答：10．（12梅州、河源）如图所示，粗细均匀的棒一端搁在地上，另一端与支点O连接。

试作出地面对棒的支持力的力臂L和棒所受重力G的示意图。

答：11．（12菏泽）如图所示，用裁纸刀裁纸。

加在裁纸刀上的动力为F，支点在O点，请在图中画出其对应的动力臂L。

答：12．（12兰州）如图所示的裁纸刀，O为支点，画出动力F的力臂L。

答：如图13．（12绥化）如图所示，请画出F的力臂L答：14．（12哈尔滨）如图，工人用撬棍撬起石块，O为支点。

(1)画出阻力F2的力臂L2。

(2)画出工人在A点施加的最小动力F1的示意图。

F LFlLF 1答：15．（12三明）请按要求完成下列作图：（3）在图中画出力F 1的力臂l 1。

初二下物理杠杆习题*.*1．请标明图中杠杆的支点：解；2．用图所示的杠杆提起重物．O是杠杆的支点，在A点用力，在图中画出力Ｆ的力臂，并用字母G表示．解；3．画出图中各力的力臂：解；4．如图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G的力臂．解；5．如图为用起子开汽水瓶盖的时候，杆的支点O位置，及手作用在起子上力的力臂．请在图中表示．解；6．试在图上画出Ｆ1和Ｆ2的力臂解；解；7．在右图中画出力Ｆ对支点O的力臂，并用字母G表示．解；8．下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．解；9．画出并标明图中Ｆ、G对支点O的力臂．解；10．画出图中各力的力臂．解；11．画出图中Ｆ1和Ｆ2的力臂G1和G2．解；12．画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力）解；13．图中杠杆所受的重力G和拉力Ｆ的力臂．解；14．试在图中画出汽车刹车踏板上动力Ｆ1的力臂G1和阻力Ｆ2的力臂G2．解；15．画出图中，加在杠杆上的动力Ｆ的力臂．解；16．如图所示，试画出杠杆OA所受力的力臂（OA杆的质量忽略不计）解；17．图中，均匀直棒AB可绕A点转动，在B端加一竖直向上的40牛顿的力Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂．解；18．画出图中力Ｆ1和Ｆ2的力臂，并用G1和G2分别标明．解；19．画出图中杠杆所受各力对于支点O的力臂（不计杠杆所受重力）解；20．在图所示的各杠杆中，O是支点，试分别画出Ｆ1，Ｆ2的力臂G1，G2．解；21．下列所示的杠杆中，O是支点，在图上画出Ｆ1、Ｆ2的力臂，并且用G1、G2表示它们．解；22．画出下列各力的力臂（如图）解；23．画出下列各力的力臂（如图）解；24．如图中的点O是杠杆的支点，画出力Ｆ1和Ｆ2的力臂，并用字母G1和G2标明．解；25．画出图中Ｆ1和Ｆ2的力臂．解；26．在图中，画出力Ｆ1和Ｆ2对杠杆支点O的力臂，并分别用字母G1和G2表示．解；27．如图所示，一木杆可绕固定轴O自由转动，木杆在水平拉力Ｆ的作用下处于平衡状态．试在图上画出拉力Ｆ和木杆重力G对O点的力臂．解；28．画出图1和图2中各力的力臂．解；29．如图所示的杠杆，左边挂有两个各重10牛顿的相同钩码，在一个大小为30牛顿，方向竖直向下的力作用下，杠杆处于平衡状态，试在图中恰当的位置用力的图示法画出这个力．解；30．人的前臂是费力杠杆，当曲肘将手中重物举起时，肘关节O是支点，肌肉收缩，动力Ｆ1作用在A点上，阻力Ｆ2作用在B点上，请在图中画出各力的力臂，在你所画的图中：____表示Ｆ1的力臂，_____表示Ｆ2的力臂．解；31．用如图所示的杠杆提起重物，O是杠杆的支点，若在A点用力，在图中画出力Ｆ的力臂，并用字母G表示解；32．用道钉撬来撬铁路枕木上的道钉，O是支点，在图中作出它的动力臂和阻力臂．解；33．如图所示的杠杆中，O是支点．画出力Ｆ1、Ｆ2的力臂，并用字母G1、G2表示．解；34．先在图中找到支点的位置，然后根据情况确定动力和阻力，再画出各力臂：解；35．如图所示装置中，O是支点，AO＝BC＝40厘米，OC＝30厘米，在A端悬挂50牛顿的重物时，在B端至少应加多大的力才能使整个装置处于平衡状态．试用力的图示法在图中画出这个力．解；36．做“研究杠杆平衡条件”的实验时，挂钩码前，使杠杆在水平位置平衡．实验中有10个相同的钩码，杠杆上每格等距。

初二下物理杠杆习题*.*1．请标明图中杠杆的支点：解；2．用图所示的杠杆提起重物．O是杠杆的支点，在A点用力，在图中画出力Ｆ的力臂，并用字母G表示．解；3．画出图中各力的力臂：解；4．如图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G的力臂．解；5．如图为用起子开汽水瓶盖的时候，杆的支点O位置，及手作用在起子上力的力臂．请在图中表示．解；6．试在图上画出Ｆ1和Ｆ2的力臂解；解；7．在右图中画出力Ｆ对支点O的力臂，并用字母G表示．解；8．下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．解；9．画出并标明图中Ｆ、G对支点O的力臂．解；10．画出图中各力的力臂．解；11．画出图中Ｆ1和Ｆ2的力臂G1和G2．解；12．画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力）解；13．图中杠杆所受的重力G和拉力Ｆ的力臂．解；14．试在图中画出汽车刹车踏板上动力Ｆ1的力臂G1和阻力Ｆ2的力臂G2．解；15．画出图中，加在杠杆上的动力Ｆ的力臂．解；16．如图所示，试画出杠杆OA所受力的力臂（OA杆的质量忽略不计）解；17．图中，均匀直棒AB可绕A点转动，在B端加一竖直向上的40牛顿的力Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂．解；18．画出图中力Ｆ1和Ｆ2的力臂，并用G1和G2分别标明．解；19．画出图中杠杆所受各力对于支点O的力臂（不计杠杆所受重力）解；20．在图所示的各杠杆中，O是支点，试分别画出Ｆ1，Ｆ2的力臂G1，G2．解；21．下列所示的杠杆中，O是支点，在图上画出Ｆ1、Ｆ2的力臂，并且用G1、G2表示它们．解；22．画出下列各力的力臂（如图）解；23．画出下列各力的力臂（如图）解；24．如图中的点O是杠杆的支点，画出力Ｆ1和Ｆ2的力臂，并用字母G1和G2标明．解；25．画出图中Ｆ1和Ｆ2的力臂．解；26．在图中，画出力Ｆ1和Ｆ2对杠杆支点O的力臂，并分别用字母G1和G2表示．解；27．如图所示，一木杆可绕固定轴O自由转动，木杆在水平拉力Ｆ的作用下处于平衡状态．试在图上画出拉力Ｆ和木杆重力G对O点的力臂．解；28．画出图1和图2中各力的力臂．解；29．如图所示的杠杆，左边挂有两个各重10牛顿的相同钩码，在一个大小为30牛顿，方向竖直向下的力作用下，杠杆处于平衡状态，试在图中恰当的位置用力的图示法画出这个力．解；30．人的前臂是费力杠杆，当曲肘将手中重物举起时，肘关节O是支点，肌肉收缩，动力Ｆ1作用在A点上，阻力Ｆ2作用在B点上，请在图中画出各力的力臂，在你所画的图中：____表示Ｆ1的力臂，_____表示Ｆ2的力臂．解；31．用如图所示的杠杆提起重物，O是杠杆的支点，若在A点用力，在图中画出力Ｆ的力臂，并用字母G表示解；32．用道钉撬来撬铁路枕木上的道钉，O是支点，在图中作出它的动力臂和阻力臂．解；33．如图所示的杠杆中，O是支点．画出力Ｆ1、Ｆ2的力臂，并用字母G1、G2表示．解；34．先在图中找到支点的位置，然后根据情况确定动力和阻力，再画出各力臂：解；35．如图所示装置中，O是支点，AO＝BC＝40厘米，OC＝30厘米，在A端悬挂50牛顿的重物时，在B端至少应加多大的力才能使整个装置处于平衡状态．试用力的图示法在图中画出这个力．解；36．做“研究杠杆平衡条件”的实验时，挂钩码前，使杠杆在水平位置平衡．实验中有10个相同的钩码，杠A O A O杆上每格等距。

杠杆与滑轮练习（作图为主）
1、画
出图
1的力F 的力臂。

2、画出图中杠杆OA 的受力力臂。

2、如图3，杠杆OA 在力F1、F2的作用下处于平衡状态，L2是力F2的力臂，在图中画出F1的力臂和力F2。

3、图甲中O 是杠杆的支点，在图中画出F1的力臂。

4、作出下图中各力的力臂。

5．如图12-4-3甲所示，用滑轮组匀速提起G ＝300N 的重物，则人拉绳子所用的力F ＝ N ，挂重物G 的绳子承受的力是 N ．(不计绳重、滑轮重以及摩擦)
6．如右图6所示，如果动滑轮重15N ，物体重465N ，则所用的拉力
是 N ．(不计绳重和摩擦)．
7．由两个动滑轮和两个定滑轮组成的滑轮组，站在地面的人用力向下拉绳，提起重为1000N
的物体．问：(1)若不计摩擦和滑轮的重，所用拉力F 是多大?
(2)若实际所用拉力F 为300N ，则动滑轮总重是多少?
(3)物体升高0.1m 时，绳子的自由端所移动的距离是多少?
9、如图7，一个绕O 点转动的杠杆，已知阻力F2的方向，以及动力F1的力臂，在图中补全F2的力臂以及动力F1。

10、在图10中画出使用滑轮组提起物体时最省力的绕绳方法。

如图11所示，用裁纸刀裁纸。

加在裁纸刀上的动力为F.支点在O 点，请在图11中画出其对应的动力臂L 。

图 2 图3。
