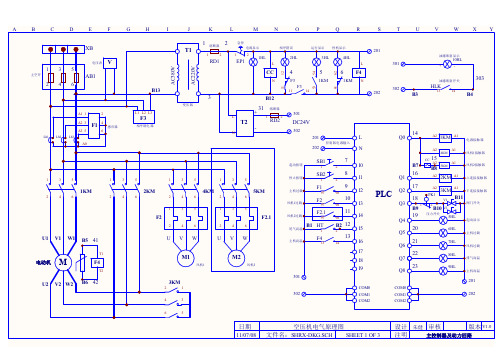

空压机电气原理图

一、空压机工作原理简述某大型金属制品厂有上海英格索兰公司生产的单级压缩螺杆式空气压缩机（以下简称空压机）4台，因产品转型，用气量减少，经过现场观察和测试，认为存在比较大的节能空间，遂进行节能改造。

该空压机工作原理是由一对相互平行啮合的阴阳转子（或称螺杆）在气缸内转动，使转子齿槽之间的空气不断地产生周期性的容积变化，空气则沿着转子轴线由吸入侧输送至输出侧，实现螺杆式空压机的吸气、压缩和排气的全过程。

空压机的进气口和出气口分别位于壳体的两端，阴转子的槽与阳转子啮被主电机驱动而旋转。

原空压机的主电机功率为75kW两台，90kW两台，星-三角减压起动后全压运行，为典型的空载启动，全速运行。

原系统工况存在如下的几个典型问题：1、主电机时常空载或轻载满速运行，属非经济运行，电能浪费严重。

2、主电机虽然星-角减压起动，但起动时的电流仍然很大，会影响电网的稳定及同供电支线上它用电设备的运行安全。

3、主电机工频运行时，空压机噪音大。

二、变频改造要求根据原工况存在的问题并结合生产工艺要求，空压机变频改造后系统应满足以下要求：1、变频调速改造后应保持储气罐出口压力稳定，压力波动范围不能超过±0.02MPao2、系统应具有变频和工频两套控制回路，以保证变频回路故障时能迅速切换到工频。

3、系统具有开环和闭环两套控制回路，压力闭环PID调节由变频器自身完成。

4、一台变频器能够控制两台空压机组，可用转换开关切换。

5、根据空压机的工况要求，系统应保障电动机具有恒转矩运行特性。

6、现场的改造要满足EMC要求，不能造成自身干扰或干扰其他设备。

7、改造后电机绕组温度和电机的噪音不超过电机允许的范围。

三、变频器的选型根据上述原则，厂家经过多方调研、比较，最后选择麦格米特公司MV300G系列通用型变频器，使该系统能够满足上述工况要求。

1、MV300G为电流矢量型变频器，低频力矩大，过载能力强，在IOHz以上1.5倍的额定负载可工作2min以上。

空气压缩机工作原理(图文版）————————————————————————————————作者: ————————————————————————————————日期：ﻩ滑片式空气压缩机节能探索与研究（上) 前言:空气压缩机是工业现代化的基础产品,常说的“电气自动化”里“气”就有气动的含义，而空气压缩机就是提供气源动力,是气动系统的核心设备。

一台空气压缩机在寿命周期内，其初期购置成本仅占运行电费的1/２0~1／15，其是否节能直接导致用户能否降本增效。

而且我国是一个能耗大国，能源供应十分紧张,节能减排任务十分艰巨,推广应用节能新技术或节能产品也符合国家的大政方针。

本文深入分析比较各类型空气压缩机的结构和工作原理，以及在工业运用中跟踪检测能耗情况，得出的实际节能比例让事实说话,供各位领导及同行参考。

一、空气压缩机的分类。

空气压缩机是机械工业的基础产品，其广泛应用于各行业。

空气压缩机是将驱动机(电动机或柴油机)输出的旋转机械能转换为气体的压力能，为气动系统（或气力吹扫点）提供动力的核心设备。

空气压缩机(以下简称空压机）分类，按结构和工作原理不同,可分为活塞式空气压缩机(简称活塞机）、螺杆式空气压缩机（简称螺杆机）、滑片式空气压缩机(简称滑片机）、离心式空气压缩机（简称离心机）、涡旋式空气压缩机（简称涡旋机）五类；按工作压力等级，可分为低压（供气压力≤1.３MPa）、中压（供气压力为1.3~4.0ＭPa）、高压(供气压力为4.0~４０MPａ及以上)三类;按压缩气体的形式，可分为容积式和速度式两种；按气体压缩过程是否与润滑油混合，可分为有油润滑和无油润滑两种空压机；按使用过程是否需要移动分为固定式和移动式空压机,移动式根据动力提供类型分为柴油移动机和电动移动机两种。

1、活塞机简介。

活塞机的电动机驱动曲轴产生旋转运动,曲轴带动连杆使活塞产生往复运动，引起气缸容积变化。

由于气缸内压力的变化，空气经过空气滤清器(消声器）和吸气阀进入气缸，在压缩行程中，随着气缸容积的缩小,产生压缩空气。

安全管理/行业安全空压站的供风原理及附属设备的作用一、空压站供风路径概述：自由空气经过空气滤芯，进入主机，进行压缩机后到达主机内部油分离器进行油气分离，分离后的压缩空气先经过后置冷却器降温滤水，经管道进入储气罐进行二次降温除水，然后进入高效除油器除去气体中残留的油质，最后进入冷干机除去气体中的水分送入主供风管网。

如下图所示：自由空气空压机储气罐高效除油器干燥机管网用户二、螺杆式空压机的工作原理：压缩机主要由一对阴阳转子及壳体组成，其工作原理于往复式压缩机一样，属容积式，只是工作方式是回转式而不是往复式。

其工作过程可分为三个阶段；1) 吸气阶段：螺杆式压缩机采用端面轴向进气，一旦齿曹啮合线进入吸气口，则开始吸气。

随着转子的转动，啮合线向排气端延伸，吸入的空气也越来越多，当端面齿廊离开吸气口时，吸入阶段结束。

吸入的空气处于阴阳转子及壳体构成的密闭的腔中。

2) 压缩阶段：由阴阳转子及壳体构成的这个密闭腔随转子的继续转动，向排气端移动，其容积不断变小，因而气体受压缩。

与此同时，润滑油喷入这个密闭腔；3) 排气阶段：当阴阳转子齿到达排气口时，密闭腔容积达到最小，压缩空气随同润滑油一起被排出，油气混合气通过止逆阀入油分离器，在那里润滑油从空气中分离出来，回到油循环系统，而空气流经后冷却器进入站内的压缩空气管网。

从以上过程可以看出，螺杆压缩机，机构简单，不存在往复力，因此排出气体稳定，无脉冲现象，从而噪音小振动比较小。

三、冷干机的工作原理：冷冻式压缩空气干燥机（简称冷干机）是根据冷冻除湿原理，将压缩空气强制冷却到要求的露点温度以下，从而将其中所含的大量水蒸汽，油雾装冷凝成液滴，通过气液分离，由排水器排出机外，使压缩空气得到干燥，经冷干机处理后的压缩空气（7kgf/cm²）,其干燥度可以达到大气露点-23℃左右。

其工艺流程可分为以下三个过程：1、压缩空气系统与热交换系统及气水分离系统：a) 湿热的压缩空气进入冷干机，首先在预冷器中与低温干燥的压缩空气进行热交换，使温度下降，有部分水份凝结成液体，然后进入蒸发器筒体中；在预冷器中低温空气得到了升温，避免了因出空气温度太低而使下游输气管外壁结露。

空压机结构及工作原理：空压机1、活塞式无油润滑空气压缩机活塞式无油润滑空气压缩机由传动系统、压缩系统、冷却系统、润滑系统、调节系统及安全保护系统组成。

压缩机及电动机用螺栓紧固在机座上，机座用地脚螺栓固定在基础上。

工作时电动机通过连轴器直接驱动曲轴，带动连杆、十字头与活塞杆，使活塞在压缩机的气缸内作往复运动，完成吸入、压缩、排出等过程。

该机为双作用压缩机，即活塞向上向下运动均有空气吸入、压缩和排出。

2、螺杆式空气压缩机螺杆式空气压缩机由螺杆机头、电动机、油气分离桶、冷却系统、空气调节系统、润滑系统、安全阀及控制系统等组成。

整机装在1个箱体内，自成一体，直接放在平整的水泥地面上即可，无需用地脚螺栓固定在基础上。

螺杆机头是1种双轴容积式回转型压缩机头。

1对高精密度主(阳)、副(阴)转子水平且平行地装于机壳内部，主(阳)转子有5个齿，而副（阴）转子有6个齿。

主转子直径大，副转子直径小。

齿形成螺旋状，两者相互啮合。

主副转子两端分别由轴承支承定位。

工作时电动机通过连轴器(或皮带)直接带主转子，由于2转子相互啮合，主转子直接带动副转子一同旋转。

冷却液由压缩机机壳下部的喷嘴直接喷入转子啮合部分，并与空气混合，带走因压缩而产生的热量，达到冷却效果。

同时形成液膜，防止转子间金属与金属直接接触及封闭转子间和机壳间的间隙。

喷入的冷却液亦可减少高速压缩所产生的噪音。

螺杆式空压机的主要部件为螺杆机头、油气分离桶。

螺杆机头通过吸气过滤器和进气控制阀吸气，同时油注入空气压缩室，对机头进行冷却、密封以及对螺杆及轴承进行润滑，压缩室产生压缩空气。

压缩后生成的油气混合气体排放到油气分离桶内，由于机械离心力和重力的作用，绝大多数的油从油气混合体中分离出来。

空气经过由硅酸硼玻璃纤维做成的油气分离筒芯，几乎所有的油雾都被分离出来。

从油气分离筒芯分离出来的油通过回油管回到螺杆机头内。

在回油管上装有油过滤器，回油经过油过滤器过滤后，洁净的油才流回至螺杆机头内。

节能项目方案设计1空压机变频节能改造1.1企业空压机系统基本情况介绍某某科技<**>**共有五台空气压缩机,其中三台用于A栋厂房,两台螺杆式空压机37kW、型号：OGFD37；一台活塞式空压机15kW、型号：AW19008.供A栋厂房冲压车间、自动组装机以及研发部门用气.另外两台螺杆式空压机22kW、型号：OGFD22,供C栋厂房注塑车间、机加工车间、组装、包装车间用气.1.2空压机变频节能改造分析一：原空压机系统工况的问题分析1.主电机虽然以星-角降压起动,但起动时的电流仍然很大,会影响电网的稳定及其它用电设备的运行安全.2.主电机时常空载运行,属非经济运行,电能浪费最为严重.主电机工频运行致使空压机运行时噪音很大.3.主电机工频起动设备的冲击大,电机轴承的磨损大,所以对设备的维护量大.空压机节能改造的必要性：鉴于以上对空压机的原理说明以及目前的工况分析,我们认为对空压机的节能降噪改造是必要的,这样不仅能够节约大量的运行费用,降低生产成本,同时还可以降低空压机运行时产生的噪音,减少设备维护费用.二：螺杆式空压机的工作原理介绍单螺杆空压机空气压缩机工作原理,如图1所示为单螺杆空气压缩机的结构原理图.螺杆式空气压缩机的工作过程分为吸气、密封及输送、压缩、排气四个过程.当螺杆在壳体内转动时,螺杆与壳体的齿沟相互啮合,空气由进气口吸入,同时也吸入机油,由于齿沟啮合面转动将吸入的油气密封并向排气口输送；在输送过程中齿沟啮合间隙逐渐变小,油气受到压缩；当齿沟啮合面旋转至壳体排气口时,较高压力的油气混合气体排出机体.图1单螺杆空气压缩机原理图三：压缩气供气系统组成及空压机控制原理⑴、压缩气供气系统组成工厂空气压缩气供气系统一般由空气压缩机、过滤器、储气罐、干燥机、管路、阀门和用气设备组成.如图2所示为压缩气供气系统组成示意图.图2压缩气供气系统组成示意图⑵、空气压缩机的控制原理工厂的空气压缩机控制系统中,普遍采用后端管道上安装的压力继电器来控制空气压缩机的运行.空压机启动时,加载阀处于不工作态,加载气缸不动作,空压机头进气口关闭,电机空载启动.当空气压缩机启动运行后,如果后端设备用气量较大,储气罐和后端管路中压缩气压力未达到压力上限值,则控制器动作加载阀,打开进气口,电机负载运行,不断地向后端管路产生压缩气.如果后端用气设备停止用气,后端管路和储气罐中压缩气压力渐渐升高,当达到压力上限设定值时,压力控制器发出卸载信号,加载阀停止工作,进气口关闭,电机空载运行.四：螺杆式空气压缩机变频改造⑴、空压机工频运行和变频运行的比较空压机电机功率一般较大,启动方式多采用空载<卸载>星-三角启动,加载和卸载方式都为瞬时.这使得空压机在启动时会有较大的启动电流,加载和卸载时对设备机械冲击较大；不光引起电源电压波动,也会使压缩气源产生较大的波动；同时这种运行方式还会加速设备的磨损,降低设备的使用年限.对空压机进行变频改造,能够使电机实现软起软停,减小启动冲击,延长设备使用年限；同时由于电机运行频率可变,实现了空压机根据用气量的大小自动调节电机转速,减少了电机频繁的加载和卸载,使得供气系统气压维持恒定,在一定程度上节约了电能.⑵、空压机主电路和控制电路的变频改造空压机采用星-三角启动方式,在其控制电路上有加载继电器.在主电路改造时,将变频器串接进原有的电源进线中；并适当修改控制回路,实现变频器的启停.图3 空压机电气原理图⑶、空压机变频改造后的启动和运行方式空压机变频改造后,电机启动时原有的交流接触器仍然由其控制PLC 按星-三角方式动作,但在交流接触器连接为星型时,角形交流接触器的常开触点没有闭合,变频器不启动、无输出；当PLC 控制交流接触器转换为三角形接法后,变频器开始空载变频启动电机.当变频器启动电机完成后,变频器自动变频运行.五、螺杆式空气压缩机变频改造后的工频运行在考虑变频器发生故障或是检修时,空压机能按原有的工频控制方式运行,这保证了空压机在变频和工频状态下都可以运行,也使得改造时可以不用重新编写PLC 程序,为此增加了一套工频、变频自由切换电路,以方便系统的切换.图4 工频、变频转换示意图六、螺杆式空气压缩机变频改造节能分析如式1所示拉力F 与摩擦力F`大小相等、方向相反,拉力F 在时间T 内拉动物体做直线运动,移动位移S.拉力F 在时间T 内作的功率P 为v F v F TS F T W P `=⋅=⋅== <式1> 由数学知识可知线速度v 和旋转角速度ω之间的关系如式2所示,式中f 为旋转体的旋转频率.fr r v πω2== <式2>将式2代入式1可以求得旋转物体摩擦阻力功率如式3所示fr F r F v F P πω2```=== <式3>由式3可以知道,克服旋转体的摩擦阻力使旋转体匀速转动,需要向旋转体提供的功率按式3公式计算<忽略机械效率损失,认为η为1>.式3中F`为旋转体的旋转摩擦阻力,r 为旋转体的旋转半径,f为旋转体的旋转频率.所以我们可以在忽略空气压缩机机械效率损失,同时忽略空压机机械效率因为电机转速变化而变化的情况下,即始终认为空压机机械效率η为1,可以近似地认为变频器的输出功率与空压机电机的转速成正比,即成一次方正比例关系.图5 空压机工频运行时的转速/功率-周期示意图图6 变频运行时的转速/功率-周期示意图如图5所示是螺杆式空压机工频运行时的转速/功率-周期示意图.t1是空压机加栽运行时间,t2是空压机卸栽运行时间,加栽/卸栽时的转速和功率分别为P1/n1和P2/n2.忽略空压机机械效率η的变化,W1和W2分别为空压机加栽运行时间t1和卸栽运行时间t2中由电源输送给空压机电机的能量.其中W1转换为压缩空气势能、动能和热能等形式的能量,供设备使用.而W2则转换为机械的摩擦热能和声音、震动等形式的能量损失掉.所以螺杆式空压机经过变频改造后,由于电机处于变速运行情况下,而通过式3的推导知道电机的平均功率与电机的平均转速成一次方正比例关系.空压机变频改造后,是根据用气系统的用气量恒压变流供气；所以变频改造后,空压机在周期T<t1+ t2>内所作的功W,等于同等工况下,空压机工频运行时,加载运行时间t1内所作的功W1.如图5-6所示.通过以上分析,只要知道螺杆式空压机工频改造前卸载运行时间和卸载电流,就可以大致计算出,相同工况下变频改造后的节能功率和节能电量<备注：忽略机械效率η的变化>.1.3 空压机变频节能改造效益分析某某科技<**>**的五台空气压缩机,两台螺杆式空压机OGFD37；两台螺杆式空压机OGFD22；一台活塞式空压机AW19008在用气量大、供气量不足时才开机联网供气.现对四台螺杆式空压机进行变频改造.测试数据见表1表1 空压机空载实测数据根据1.2第"六"部分变频改造节能量计算推导,"空压机变频改造后,在周期T<t1+ t2>内所作的功W,等于同等工况下,空压机工频运行时,加载运行时间t1内所作的功W1”,某某科技<**>**的空压机每天工作约10h,一年工作约312d,企业平均电价0.84元/kWh.对4台<两台37kW 、两台22kW>进行变频改造.年可节约的电量：t UI W ⋅=αcos 3=1.732×386V ×14.4A ×0.86×2台×10h ×2/11×300d+1.732×391V ×8.6A ×0.89×2台×10h ×3/14×312d ≈16976 kWh年可节约电费：16976 kWh ×0.84元/kWh=14259元表2 空压机变频改造费用及回收期计算2空压机余热回收2.1企业空压机系统排气介绍某某科技<**>**共有五台空气压缩机,其中三台用于A栋厂房,两台螺杆式空压机37kW、型号：OGFD37,排气温度≥87℃；一台活塞式空压机15kW、型号：AW19008.另外两台螺杆式空压机22kW、型号：OGFD22,排气温度≥92℃,供C栋厂房注塑车间、机加工车间、组装、包装车间用气.所有空压机余热没有回收装置,且宿舍有用热水的需求,某某科技<**>**共有员工620人.2.2空压机余热回收技术介绍一、技术背景螺杆式空气压缩机的工作流程如下：空气通过进气过滤器将大气中的灰尘或杂质滤除后,由进气控制阀进入压缩机主机,在压缩过程中与喷入的冷却润滑油混合,经压缩后的混合气体从压缩腔排入油气分离罐,从而分别得到高温高压的油、气.由于机器工作温度的要求,这些高温高压的油、气必须送入各自的冷却系统,其中压缩空气经冷却器冷却后,最后送入使用系统；而高温高压的润滑油经冷却器冷却后,返回油路进入下一轮循环.在以上过程中,高温高压的油、气所携带的热量大致相当于空气压缩机功率的1/4,其温度通常在80℃～100℃之间.螺杆式空气压缩机通过其自身的散热系统来给高温高压的油、气降温的过程中,大量的热能就被无端的浪费了.为了充分利用螺杆式空压机所产生的余热,应采用余热利用技术,利用余热回收装置对螺杆式空气压缩机所产生的高温高压的气体进行冷却,不仅可以提高空气压缩机的产气效率,而且可使企业获得生产和生活所需的热水,严冬可加热到≥50℃,夏秋季节≥65℃,从而解决了企业为生活热水长期经济支付的沉重负担.空压机热泵与燃油锅炉的经济价值比较<300人用水企业>表3供热方式节能环保性一年运行费用<元>管理维护费用<元>供热程度总开支空压机热泵节能环保安全无运行费用清洗费300 不限量不定时300元燃油锅炉燃油污染环境70200 5000 限量、定时75200元二、技术方案简介图7 空压机余热利用装置系统流程三、余热利用系统优点1.安全、卫生、方便螺杆空压机余热利用装置与燃油锅炉比较,无污染、一氧化碳、二氧化硫、黑烟和噪音、油污对大气环境的污染.一旦安装投入使用,只要空压机在运行,企业职员就随时可以提取到热水使用,不必定时定量供应.2.提高空压机的运行效率,实现空压机的经济运转安装螺杆空压机余热利用装置的空压机组,可以提高产生气量8%,空气动力学家和空压机制造厂家给出厂机组额定的每分钟产气量m3/min是以80℃的温度测量定准的.螺杆空压机的产气量m3/min会随着机组运行温度的升高而降低,当然,空压机的机械效率肯定不会稳定在以80℃标定的产气量上工作.它的反比程度是：温度每上升1℃,产气量就下降0.5%,温度升高10℃,产气量就降5%.一般风冷散热的空压机都在88～96℃间运行,其降幅都在4～8%,夏天更甚.空压机余热利用装置足可以使空压机温度降8～12℃,为此它的经济效益就更显著了.由于产量的提高,供气系统的气压也相应提高,自动化设备中的气动元件,因为气压的升高,气动元件的动作次数也会提高,使生产线的产量也跟着提升.气动元件的动作灵敏、稳定,对其生产线的产品质量也提供了可靠保证.3.提高空压机的使用寿命空压机工作温度的降低,减少了机器的故障,延长了设备的使用寿命,降低了维修成本,增大了机油、机油隔、油/气分离器更换时限,相应延长了设备的更换期限.4.经济实用,运行可靠.在螺杆式空压机旁安装余热利用系统,对空压机的正常运行、维护、保养绝无影响,系统主体部分采用耐高压,高导热复合材料组成.2.3空压机余热回收节能改造效益分析现场实测某某科技<**>**的四台空压机排气温度,具体数据见表5-4表4环境温度25℃；空压机余热回收进水温度25℃,循环出水温度55℃；一天工作10小时,一年工作312天；企业年平均电价为0.84元/kWh依照上述测试、统计数据,四台空压机余热回收,一年可节约的电量计算如下：=1.005kJ/〕kg.K〔×[390m3/h×2台×9/11×10h×312d×1.165kg/ m3]×<87℃-55℃>+1.005 kJ /〕kg.K〔×[216m3/h×2台×11/14×10h ×312d×1.165kg/ m3]×<92℃-55℃>≈74600370kJ+45877178kJ≈120477548kJ说明：✧环境温度10～60℃空气的比热容：1.005kJ/〕kg.K〔；✧环境温度30℃空气的密度：1.165kg/m3；✧390 m3/h、216m3/h：查对应的空压机的排气参数得来；一年节约的电量：一年节约的电费：m<kg>：一年可提供热水量水企业人均用热水30L/天,**250天/年用热水；则可供人数：投资成本预算、投资回收期计算：表5 余热回收成本预算及回收期3、中央空调系统节能改造A 、增加中央空调分区域冷量计量系统 1>技术可行性分析:目前公司对分部门的中央空调冷量核定采用的方法是,根据各车间部门的用途参照暖通标准制定出该部门每平方米的空调能耗量乘以该部门面积得到该部门的固定的消耗中央空调电量值,这种冷量及中央空调电量的分配核定方式不能如实的反映各末端的空调能量使用情况,不利于中央空调用能的合理分配管理；如采用一套中央空调计费系统<系统主要由温度传感器、流量传感器、能量积算仪及计算机组成,见图8和图9>,可实时计量并合计各计量点的冷量并通过计算机得出各点分配中央空调能耗量及费用,给管理部门从管理及技术设备上调整末空调使用方式提供有力的数据依据.图8 图92>经济效益可行性分析：因该系统提供管理的数据依据,最终节能率的大小需要看管理的力度,因此无法定量的分析.B 、中央空调末端风柜节能改造 1>技术可行性分析:R1HzQ2H3H2H1H0R1 Q1Q上图为风机类负载运行时的管阻特性曲线R和调速曲线N,两种曲线的交叉点为负载运行点.用阀门控制时：当流量从Q1降至Q2,要关小阀门,使管道的阻力变大,阻力曲线从R1变为R2,压力则从H1升至H,运行点也从A点变为B点.用变频调速时：当流量从Q1降至Q2时,阻力曲线R1保持不变,速度曲线从N1降至N3,压力也从H1降至H3,运行点从A变化D.③节能分析用阀门控制时：由风机类的特性公式：P=QH可得出在B点运行时电机的轴功率为：PB =Q2*H,C点运行时电机的轴功率为：PC=Q2*H3,两者之差为：△P= PA - PC= Q2<H- H3>亦即用阀门控制时有△P的功率被浪费了.用变频调速时,由流体力学原理知道,轴功率P、流量Q、压力H 三者与转速存在如下关系：Q=K1*NH=K2*N2P=K3*H*Q= K1*K2*K3*N3=K*N3其中K、K1、K2、K3均为常数.由上式可看出,风机的出口流量与转速成正比,压力与转速的平方成正比,消耗的轴功率与转速的立方成正比.只要转速有较小的变化,轴功率就有比较大的变化,所以对离心风机负载进行调速,具有非常明显的节能效果.图11中①号曲线表示工频市电运行的风机采用风门调节时的功率和流量关系,②号曲线表示风机采用变频调速控制时的功率和流量关系.可见,原风阀调节开度在75%-100%之间变化时,如以变频调节将节约20%的电能.2>经济效益可行性分析：预计投资150万元预计改造后年节电费：575万kWh×20%×0.85元/kWh=97.75万元C、中央空调冷冻站变频节能控制系统升级1>技术可行性分析:自从变频节能控制技术成功应用到中央空调系统后,人们对该节能系统的控制核心的合理性研究一直没停止过,在实践中不断的发现问题并不断的得到解决,目前发展出一套更合理的控制方式.就公司原有中央空调节能系统来说,该系统采用的是PID控制变频量的方式,其采集的信号为空调系统的进出水温度；而在中央空调系统中存在进出水温差延迟于着末端使用状态的情况,因此在PID给出的控制量之时相对于末端使用状况是延迟了的,这样控制的中央空调水系统的能效曲线是在最佳能效曲线上下震荡的曲线,并没有使中央空调系统真正达到最佳能效曲线运行.而近年来研究出最成熟的运用模糊控制技术、计算机技术和变频技术相结合的中央空调节能技术,它根据空调末端负荷的变化和空调主机的运行工况,自动对中央空调水系统参数<温度、压力、流量等>进行完整的采样和控制,使系统冷冻水、冷却水流量平滑的跟随负荷的变化而同步变化,同时优化主机运行环境,能使中央空调水泵及主机同时达到某负载下真正最佳能效；达到水泵及主机同时节能的目的.这是公司中央空调原变频节能控制系统无法实现的；鉴于此,可在原有变频节能控制系统的基础上升级成中央空调变频模糊控制节能系统.根据实际案例,中央空调变频模糊控制节能系统比PID控制系统的节能率要高5%左右.2>经济效益可行性分析：预计投资3万元预计改造后年节电费：600万kWh×5%×0.85元/kWh=25.5万元.。
