空压机原理及结构

空压机结构及工作原理一、空压机的结构空压机是一种将气体压缩成高压气体的机械设备，一般由压缩机、电动机、冷却系统、控制系统和储气罐等组成。

1. 压缩机：是空压机的核心部件，主要由压缩室、气缸、活塞、曲轴、连杆和气阀等组成。

压缩机通过活塞的上下运动，将气体压缩成高压气体。

常见的压缩机类型有往复式压缩机和螺杆式压缩机。

2. 电动机：为空压机提供动力，驱动压缩机的运转。

电动机通常采用交流电动机或直流电动机，其功率大小根据压缩机的需求而定。

3. 冷却系统：用于降低压缩机的温度，保证其正常运行。

冷却系统一般由冷却器、冷却风扇和冷却剂组成。

冷却剂通过循环流动，吸收和带走压缩机产生的热量，保持压缩机的温度在可控范围内。

4. 控制系统：用于监控和控制空压机的运行状态。

控制系统一般包括压力传感器、温度传感器、电子控制器和安全保护装置等。

通过对压力、温度等参数的监测和控制，确保空压机的安全运行。

5. 储气罐：用于储存压缩机产生的高压气体，平衡气体的供需关系。

储气罐可以平稳地向用户提供稳定的气体流量，减少压缩机的启停次数，延长压缩机的使用寿命。

二、空压机的工作原理空压机的工作原理可以简单概括为：吸气、压缩、冷却和储气。

1. 吸气：空压机通过吸气阀将外部空气吸入压缩室。

在吸气过程中，空气经过滤清洁装置去除杂质和水分，以保证压缩机的正常运行。

2. 压缩：吸入的空气经过压缩机的压缩室，被活塞或螺杆压缩成高压气体。

在压缩过程中，空气的体积减小，密度增大，温度也相应升高。

3. 冷却：由于压缩过程会产生大量热量，为了保证压缩机的正常运行，需要进行冷却。

冷却系统通过冷却剂的循环流动，将压缩机产生的热量带走，使压缩机的温度保持在合理范围内。

4. 储气：压缩后的高压气体进入储气罐进行储存。

储气罐可以平衡气体的供需关系，保证向用户提供稳定的气体流量。

同时，储气罐还可以减少压缩机的启停次数，延长压缩机的使用寿命。

总结：空压机是一种将气体压缩成高压气体的机械设备。

空压机工作原理及结构介绍一、工作原理：当启动装置开启后，电动机进入正常运转，通过三角皮带轮带动压缩机曲轴，再通过连杆和十字头，使活塞在气缸内作往复直线运动。

当活塞由外止点向内止点开始移动时，气缸内侧活塞外侧处于低压状态，气体通过近期阀进入汽缸，当活塞由内止点向外止点移动时，进气阀关闭，气缸内的气体则被压缩而提高压力。

当压力超过排气阀外气体压力时，排气阀打开，开始排出压缩气体，当活塞到达外止点时排气完毕。

气体经过一级气缸压缩再经中间冷却器冷却后，进入二级缸，同样被压缩后进入储气罐，以备使用。

二、空压机的主要结构：1、压缩机构部分：由气缸、活塞、进排气阀等部件组成。

气缸体、气缸盖上各有四个气阀孔，两进两派。

2、传动机构部分：由皮带轮、曲轴、连杆、十字头等部分组成，通过传动机构将电动机传来的旋转运动变成往复直线运动。

3、密封部分：一、二级气缸密封各用一组填料组成，借助拉伸弹簧的预紧力和气体压力将密封圈和活塞杆抱合密封。

4、润滑系统部分：传动机构润滑系统包括油泵、过滤器、滤油器、压力表组成。

5、冷却部分：由冷却水管、中间冷却器、后冷却器组成。

冷却水由进水总管进入中间冷却器冷却，排出后冷却水分别进入一、二级气缸水腔内。

6、减荷阀和压力控制系统：减荷阀和压力控制系统控制压缩机排气压力在预先规定的范围内运转。

当储气罐中压力超过规定值时，压缩机就停止进气，使压缩机进入无负荷运转，以减少功率的消耗。

减荷阀为平衡式，借阀的启闭控制进气或停止进气，下部有一小活塞，小活塞腔与电磁阀、过虑减压阀连通，小活塞腔内为常压，当储气罐压力超过额定值时，压力控制系统动作(电磁阀进气接通)，气体进入小活塞腔，推动活塞上升压缩阀上之弹簧，将阀关闭，进气停止，当气压降低后压力控制系统动作（电磁阀进气断开），减荷阀自动打开，压缩机进入正常运转。

7、安全保护部分：分别有安全阀和电器保护组成。

安全阀是当排气压力超过规定值时自动打开将气体排出。

空压机结构及工作原理一、空压机的结构空压机是一种将空气压缩后储存能量的设备，其结构主要包括压缩机、储气罐、冷却系统、控制系统和排气系统。

1. 压缩机：压缩机是空压机的核心部件，它负责将大气中的空气压缩成高压气体。

常见的压缩机类型有活塞式压缩机、螺杆式压缩机和离心式压缩机。

活塞式压缩机通过活塞往复运动将气体压缩，螺杆式压缩机通过螺杆的旋转将气体压缩，离心式压缩机则利用离心力将气体压缩。

2. 储气罐：储气罐用于储存被压缩的气体，以平衡压缩机的出气量和气体需求量之间的差异。

储气罐还能起到缓冲作用，使压缩机的工作更加平稳。

3. 冷却系统：冷却系统主要用于降低压缩机的温度，避免过热对设备造成损坏。

冷却系统通常包括冷却器、冷却风扇和冷却介质等组成。

4. 控制系统：控制系统用于监控和控制空压机的运行状态，包括启停控制、压力控制、温度控制等。

通过合理的控制系统，可以提高空压机的工作效率和稳定性。

5. 排气系统：排气系统用于将压缩机压缩后的气体排出，以满足各种气体需求。

排气系统通常包括气体过滤器、气体干燥器和气体分离器等。

二、空压机的工作原理空压机的工作原理可以简单描述为：通过压缩机将大气中的空气压缩，使其体积减小，同时增加其压力，然后将压缩后的气体储存在储气罐中，待需要时再释放气体供应。

1. 压缩过程：压缩机通过活塞或螺杆的工作，将大气中的空气吸入压缩腔内，然后通过压缩腔的收缩，使气体体积减小，同时压力增加。

在压缩过程中，空气中的热量也会增加，需要通过冷却系统进行散热。

2. 储气过程：压缩机将压缩后的气体送入储气罐中，储气罐起到了平衡压缩机出气量和气体需求量的作用。

储气罐能够平稳地释放气体，以满足气体供应的需求。

3. 释放过程：当需要使用压缩空气时，空压机会根据系统的需求，启动控制系统，释放储气罐中的气体。

释放过程中，气体经过过滤和干燥处理，保证供应的气体干净和干燥。

4. 循环过程：空压机的工作是一个循环过程，通过不断地压缩、储气和释放，保证气体的持续供应。

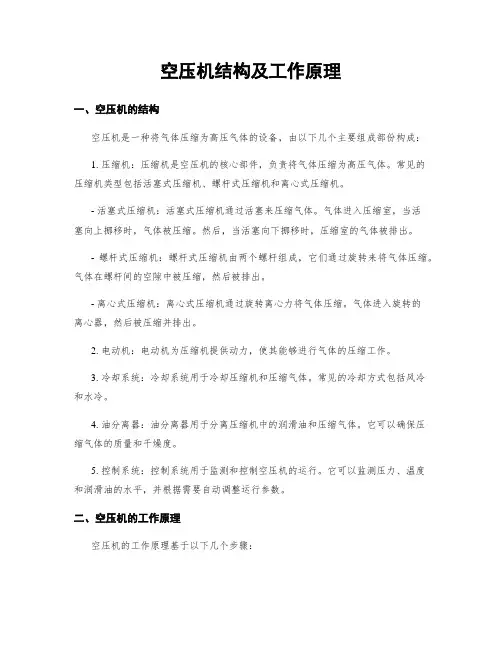

空压机结构及工作原理一、空压机的结构空压机是一种将气体压缩为高压气体的设备，由以下几个主要组成部份构成：1. 压缩机：压缩机是空压机的核心部件，负责将气体压缩为高压气体。

常见的压缩机类型包括活塞式压缩机、螺杆式压缩机和离心式压缩机。

- 活塞式压缩机：活塞式压缩机通过活塞来压缩气体。

气体进入压缩室，当活塞向上挪移时，气体被压缩。

然后，当活塞向下挪移时，压缩室的气体被排出。

- 螺杆式压缩机：螺杆式压缩机由两个螺杆组成，它们通过旋转来将气体压缩。

气体在螺杆间的空隙中被压缩，然后被排出。

- 离心式压缩机：离心式压缩机通过旋转离心力将气体压缩。

气体进入旋转的离心器，然后被压缩并排出。

2. 电动机：电动机为压缩机提供动力，使其能够进行气体的压缩工作。

3. 冷却系统：冷却系统用于冷却压缩机和压缩气体。

常见的冷却方式包括风冷和水冷。

4. 油分离器：油分离器用于分离压缩机中的润滑油和压缩气体。

它可以确保压缩气体的质量和干燥度。

5. 控制系统：控制系统用于监测和控制空压机的运行。

它可以监测压力、温度和润滑油的水平，并根据需要自动调整运行参数。

二、空压机的工作原理空压机的工作原理基于以下几个步骤：1. 吸气：空气通过进气口进入压缩机。

在进气口附近通常会安装过滤器，以防止灰尘和杂质进入压缩机。

2. 压缩：进入压缩机的空气被压缩机中的压缩元件（如活塞或者螺杆）压缩。

压缩过程中，空气的体积减小，压力增加。

3. 冷却：压缩过程中，空气会因为受热而升温。

为了确保压缩机和压缩气体的正常运行，需要对空气进行冷却。

冷却通常通过冷却系统实现。

4. 油分离：在压缩过程中，压缩机会产生润滑油。

油分离器用于将润滑油与压缩气体分离，以确保压缩气体的质量和干燥度。

5. 排气：经过压缩和冷却后，压缩气体被排出空压机，并通过管道输送到需要高压气体的设备或者系统中。

总结：空压机是一种将气体压缩为高压气体的设备，主要由压缩机、电动机、冷却系统、油分离器和控制系统等组成。

空压机结构及工作原理一、空压机的结构空压机是一种能够将空气压缩并储存起来的设备，主要由压缩机、驱动装置、冷却装置、储气罐和控制系统组成。

1. 压缩机：是空压机的核心部件，用于将空气压缩到一定压力。

常见的压缩机有活塞式压缩机、螺杆式压缩机和离心式压缩机。

活塞式压缩机通过活塞的上下运动将空气压缩，螺杆式压缩机则通过螺杆的旋转运动来实现压缩，离心式压缩机则利用离心力将气体压缩。

2. 驱动装置：用于提供压缩机运转所需的动力，常见的驱动装置有电动机和内燃机。

电动机是最常用的驱动装置，其通过电能转换为机械能来驱动压缩机运转。

3. 冷却装置：用于降低压缩机的温度，保证其正常运转。

冷却装置通常采用水冷和风冷两种方式。

水冷方式通过循环水来吸收热量，而风冷方式则通过风扇将热量散发到空气中。

4. 储气罐：用于储存压缩机压缩后的空气，以平衡供气和用气之间的差异。

储气罐可以平稳地向用气系统供应气体，避免压力波动。

5. 控制系统：用于监测和控制空压机的运行状态，包括压力开关、温度传感器和自动控制阀等。

控制系统可以自动调节空压机的运转，保证其在安全、高效的状态下工作。

二、空压机的工作原理空压机的工作原理主要包括吸气、压缩、冷却和排气四个过程。

1. 吸气：空压机通过吸气阀从外部环境中将空气吸入压缩室。

吸气阀在压缩机的吸气行程结束时打开，使得外部空气进入压缩室。

2. 压缩：在压缩室内，空气受到压缩机的活塞或者螺杆的作用，逐渐被压缩，体积减小，同时压力逐渐增加。

当达到设定的压力时，压缩机会住手压缩。

3. 冷却：压缩后的空气温度会升高，为了保证压缩机的正常运行，需要对空气进行冷却。

冷却装置通过水冷或者风冷方式将空气冷却至设定的温度。

4. 排气：冷却后的空气进入储气罐，储气罐可以平衡供气和用气之间的差异，保持稳定的气压。

当用气系统需要空气时，储气罐通过控制系统将压缩空气排出。

空压机的工作原理可以根据不同的压缩机类型有所差异，但基本的吸气、压缩、冷却和排气过程是通用的。

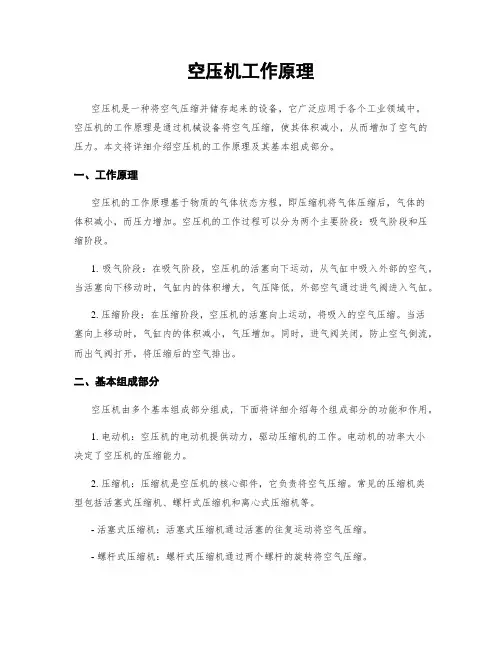

空压机工作原理空压机是一种将空气压缩并储存起来的设备，它广泛应用于各个工业领域中。

空压机的工作原理是通过机械设备将空气压缩，使其体积减小，从而增加了空气的压力。

本文将详细介绍空压机的工作原理及其基本组成部分。

一、工作原理空压机的工作原理基于物质的气体状态方程，即压缩机将气体压缩后，气体的体积减小，而压力增加。

空压机的工作过程可以分为两个主要阶段：吸气阶段和压缩阶段。

1. 吸气阶段：在吸气阶段，空压机的活塞向下运动，从气缸中吸入外部的空气。

当活塞向下移动时，气缸内的体积增大，气压降低，外部空气通过进气阀进入气缸。

2. 压缩阶段：在压缩阶段，空压机的活塞向上运动，将吸入的空气压缩。

当活塞向上移动时，气缸内的体积减小，气压增加。

同时，进气阀关闭，防止空气倒流，而出气阀打开，将压缩后的空气排出。

二、基本组成部分空压机由多个基本组成部分组成，下面将详细介绍每个组成部分的功能和作用。

1. 电动机：空压机的电动机提供动力，驱动压缩机的工作。

电动机的功率大小决定了空压机的压缩能力。

2. 压缩机：压缩机是空压机的核心部件，它负责将空气压缩。

常见的压缩机类型包括活塞式压缩机、螺杆式压缩机和离心式压缩机等。

- 活塞式压缩机：活塞式压缩机通过活塞的往复运动将空气压缩。

- 螺杆式压缩机：螺杆式压缩机通过两个螺杆的旋转将空气压缩。

- 离心式压缩机：离心式压缩机通过离心力将空气压缩。

3. 冷却系统：空压机在工作过程中会产生大量的热量，冷却系统用于降低温度，确保空压机的正常运行。

常见的冷却方式包括风冷和水冷。

4. 油分离器：油分离器用于分离空气中的油分子，确保压缩空气的纯净度。

油分离器通常采用过滤器和分离器的组合，将油分子从空气中分离出来。

5. 储气罐：储气罐用于储存压缩空气，平衡供气和用气之间的差异。

储气罐还可以平滑压缩机的工作，减少噪音和振动。

6. 控制系统：控制系统用于监测和控制空压机的运行状态。

它可以监测压力、温度和润滑油的情况，并根据需要自动调节压缩机的工作。

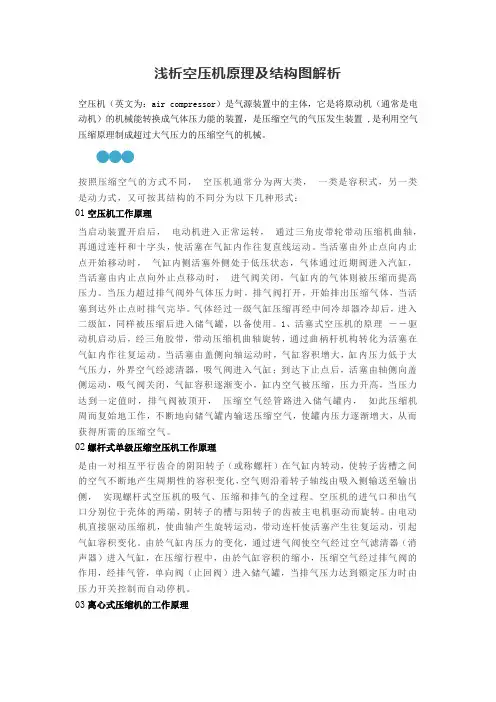

浅析空压机原理及结构图解析空压机（英文为：air compressor）是气源装置中的主体，它是将原动机（通常是电动机）的机械能转换成气体压力能的装置，是压缩空气的气压发生装置 ,是利用空气压缩原理制成超过大气压力的压缩空气的机械。

按照压缩空气的方式不同，空压机通常分为两大类，一类是容积式，另一类是动力式，又可按其结构的不同分为以下几种形式：01空压机工作原理当启动装置开启后，电动机进入正常运转，通过三角皮带轮带动压缩机曲轴，再通过连杆和十字头，使活塞在气缸内作往复直线运动。

当活塞由外止点向内止点开始移动时，气缸内侧活塞外侧处于低压状态，气体通过近期阀进入汽缸，当活塞由内止点向外止点移动时，进气阀关闭，气缸内的气体则被压缩而提高压力。

当压力超过排气阀外气体压力时，排气阀打开，开始排出压缩气体，当活塞到达外止点时排气完毕。

气体经过一级气缸压缩再经中间冷却器冷却后，进入二级缸，同样被压缩后进入储气罐，以备使用。

1、活塞式空压机的原理－－驱动机启动后，经三角胶带，带动压缩机曲轴旋转，通过曲柄杆机构转化为活塞在气缸内作往复运动。

当活塞由盖侧向轴运动时，气缸容积增大，缸内压力低于大气压力，外界空气经滤清器，吸气阀进入气缸；到达下止点后，活塞由轴侧向盖侧运动，吸气阀关闭，气缸容积逐渐变小，缸内空气被压缩，压力升高，当压力达到一定值时，排气阀被顶开，压缩空气经管路进入储气罐内，如此压缩机周而复始地工作，不断地向储气罐内输送压缩空气，使罐内压力逐渐增大，从而获得所需的压缩空气。

02螺杆式单级压缩空压机工作原理是由一对相互平行齿合的阴阳转子（或称螺杆）在气缸内转动，使转子齿槽之间的空气不断地产生周期性的容积变化，空气则沿着转子轴线由吸入侧输送至输出侧，实现螺杆式空压机的吸气、压缩和排气的全过程。

空压机的进气口和出气口分别位于壳体的两端，阴转子的槽与阳转子的齿被主电机驱动而旋转。

由电动机直接驱动压缩机，使曲轴产生旋转运动，带动连杆使活塞产生往复运动，引起气缸容积变化。

空压机结构及工作原理空压机是一种常见的工业设备，广泛应用于各个行业的生产过程中。

本文将详细介绍空压机的结构及其工作原理。

一、空压机的结构1.1 压缩机压缩机是空压机的核心部件，它通过机械或者动力驱动，将空气压缩到一定压力。

压缩机通常由气缸、活塞、气阀、曲轴等部件组成。

气缸是压缩机的主体，它通过活塞的升降运动来实现气体的压缩。

气阀用于控制气体的流动方向，曲轴则将活塞的往复运动转化为旋转运动。

1.2 驱动装置驱动装置用于提供能量，驱动压缩机的运转。

常见的驱动装置包括电动机、内燃机等。

电动机是最常见的驱动装置，它通过电能转化为机械能，驱动压缩机的运转。

内燃机则利用燃料的燃烧产生的能量来驱动压缩机。

1.3 冷却系统冷却系统用于降低压缩机的温度，保证其正常运行。

冷却系统通常由冷却器、冷却风扇、冷却润滑油等组成。

冷却器通过水或者空气来吸收压缩机产生的热量，保持其工作温度在合理范围内。

冷却风扇则通过强制对压缩机进行风冷，提高散热效果。

冷却润滑油则用于冷却和润滑压缩机的挪移部件，减少磨损和磨擦。

二、空压机的工作原理2.1 压缩过程空压机的工作原理基于气体的压缩过程。

当压缩机开始运行时，气体通过吸气阀进入气缸，在活塞的往复运动下，气体被压缩。

随着活塞的下行，气体被压缩到一定压力后，通过排气阀排出。

2.2 储气过程压缩机将气体压缩到一定压力后，通过管道将其送入储气罐。

储气罐起到缓冲作用，可以平衡压缩机的输出和用户的需求之间的差异。

当用户需要使用压缩空气时，可以从储气罐中取出。

2.3 压缩机的控制为了保证空压机的稳定运行，需要对压缩机进行控制。

常见的控制方式包括压力开关控制和变频控制。

压力开关控制根据用户设定的压力范围，自动启停压缩机。

变频控制则通过调节电动机的转速，实现对压缩机输出气体流量的调节。

三、空压机的应用3.1 工业生产空压机广泛应用于各个工业领域的生产过程中。

例如，创造业中的机械加工、喷涂、冲压等工序，都需要使用压缩空气。

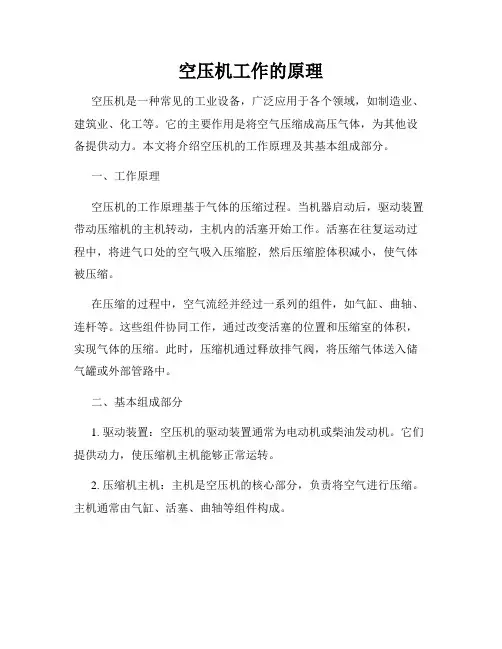

空压机工作的原理空压机是一种常见的工业设备，广泛应用于各个领域，如制造业、建筑业、化工等。

它的主要作用是将空气压缩成高压气体，为其他设备提供动力。

本文将介绍空压机的工作原理及其基本组成部分。

一、工作原理空压机的工作原理基于气体的压缩过程。

当机器启动后，驱动装置带动压缩机的主机转动，主机内的活塞开始工作。

活塞在往复运动过程中，将进气口处的空气吸入压缩腔，然后压缩腔体积减小，使气体被压缩。

在压缩的过程中，空气流经并经过一系列的组件，如气缸、曲轴、连杆等。

这些组件协同工作，通过改变活塞的位置和压缩室的体积，实现气体的压缩。

此时，压缩机通过释放排气阀，将压缩气体送入储气罐或外部管路中。

二、基本组成部分1. 驱动装置：空压机的驱动装置通常为电动机或柴油发动机。

它们提供动力，使压缩机主机能够正常运转。

2. 压缩机主机：主机是空压机的核心部分，负责将空气进行压缩。

主机通常由气缸、活塞、曲轴等组件构成。

3. 润滑装置：由于压缩机主机在运转过程中产生摩擦，润滑装置的作用是减少摩擦，提高机器的寿命和运行效率。

常见的润滑方式有干式、湿式和油注润滑等。

4. 附件装置：空压机还包括一些附加的设备，如冷却装置、控制系统和过滤器等。

冷却装置用于降低压缩机主机的温度，以防止过热。

控制系统用于监测和控制压力、温度等参数。

过滤器则用于净化压缩空气，滤除其中的杂质和水分。

三、空压机的应用由于空压机具有可调节的输出压力和大容量的气体供应能力，因此在许多工业领域得到广泛应用。

以下是空压机常见的应用领域：1. 制造业：空压机可用于输送物料、激活设备、运行气动工具等。

例如，空压机在汽车制造厂中被用于驱动生产线上的各个工具和机械。

2. 建筑业：空压机在建筑业中的应用非常广泛。

它可以驱动钻头、打桩机等工具，用于挖掘、打孔和建筑结构的固定等。

3. 化工：空压机在化工行业中广泛用于生产过程中的气体供应和排除。

例如，空压机可用于提供气体动力，推动原料在管道或设备中的流动。

空压机原理及结构空压机是一种将空气进行压缩储存，然后通过排气口释放压缩空气的设备。

它主要由压缩机、动力机、冷却系统、控制系统等组成。

一、空压机原理：空压机的工作原理主要包括两个过程：压缩过程和释放过程。

1.压缩过程：当空压机启动后，压缩机开始工作，它通过活塞或螺杆等压缩机构将大量的空气进行压缩，使气体体积减小，从而提高气体压力。

在此过程中，通过压缩机体内的进气阀从外界吸入空气，然后由排气阀排出。

2.释放过程：当气体压力达到设定值后，压缩机会停止工作，排气阀会打开，释放被压缩的气体。

这时，设备可以利用储存下来的高压气体进行工作，如供气、气动传动等。

二、空压机结构：空压机的结构主要包括压缩机、动力机、冷却系统、排气系统和控制系统等部分。

1.压缩机：压缩机是空压机的核心部分，它主要负责将空气进行压缩。

常见的压缩机有活塞式压缩机和螺杆式压缩机。

活塞式压缩机通过活塞的上下运动将气体压缩，螺杆式压缩机则通过螺杆的旋转将气体压缩。

3.冷却系统：在压缩过程中，气体会产生较高的温度。

为了保证空压机的正常运行，需要通过冷却系统将气体冷却至合适的温度。

常用的冷却方式有空气冷却和水冷却。

4.排气系统：排气系统包括进气阀和排气阀等部分。

进气阀负责从外部吸入空气，排气阀则将压缩后的气体排出。

5.控制系统：控制系统通过传感器和控制器实现对空压机的控制和监测。

控制器可以设定气压、温度等参数，并监测压缩机的工作状态，一旦出现故障可以及时报警。

以上就是空压机的原理及结构。

空压机通过将空气进行压缩储存，实现了空气的高效利用，广泛应用于工业生产、建筑施工等领域。

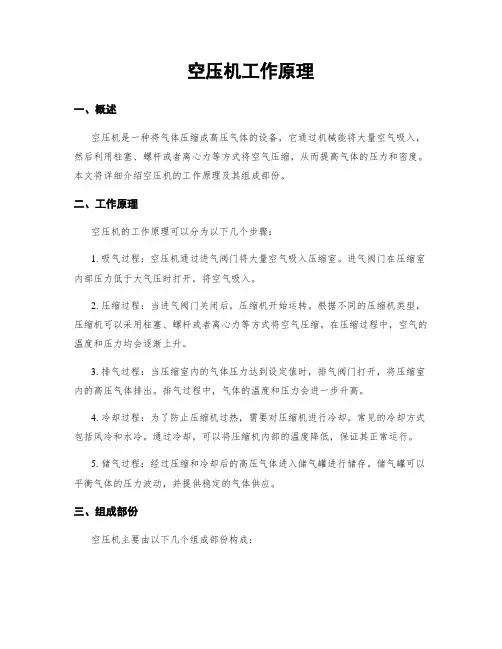

空压机工作原理一、概述空压机是一种将气体压缩成高压气体的设备，它通过机械能将大量空气吸入，然后利用柱塞、螺杆或者离心力等方式将空气压缩，从而提高气体的压力和密度。

本文将详细介绍空压机的工作原理及其组成部份。

二、工作原理空压机的工作原理可以分为以下几个步骤：1. 吸气过程：空压机通过进气阀门将大量空气吸入压缩室。

进气阀门在压缩室内部压力低于大气压时打开，将空气吸入。

2. 压缩过程：当进气阀门关闭后，压缩机开始运转。

根据不同的压缩机类型，压缩机可以采用柱塞、螺杆或者离心力等方式将空气压缩。

在压缩过程中，空气的温度和压力均会逐渐上升。

3. 排气过程：当压缩室内的气体压力达到设定值时，排气阀门打开，将压缩室内的高压气体排出。

排气过程中，气体的温度和压力会进一步升高。

4. 冷却过程：为了防止压缩机过热，需要对压缩机进行冷却。

常见的冷却方式包括风冷和水冷。

通过冷却，可以将压缩机内部的温度降低，保证其正常运行。

5. 储气过程：经过压缩和冷却后的高压气体进入储气罐进行储存。

储气罐可以平衡气体的压力波动，并提供稳定的气体供应。

三、组成部份空压机主要由以下几个组成部份构成：1. 压缩机：压缩机是空压机的核心部件，负责将气体压缩成高压气体。

常见的压缩机类型包括柱塞式压缩机、螺杆式压缩机和离心式压缩机。

2. 进气系统：进气系统由进气阀门、过滤器和进气管道组成。

进气阀门控制空气的进入，过滤器则用于过滤空气中的杂质，保护压缩机的正常运行。

3. 排气系统：排气系统由排气阀门、冷却器和排气管道组成。

排气阀门控制高压气体的排出，冷却器用于降低气体的温度，排气管道将气体排出到储气罐或者使用点。

4. 控制系统：控制系统用于控制和监测空压机的运行状态。

它通常包括压力开关、温度传感器、润滑油监测器等设备，以确保空压机的安全和稳定运行。

5. 储气罐：储气罐用于储存压缩机排出的高压气体。

它可以平衡气体的压力波动，并提供稳定的气体供应。

四、应用领域空压机在各个领域都有广泛的应用，包括但不限于以下几个方面：1. 工业创造：空压机在工业创造领域中被广泛用于机械加工、冶金、化工等行业。

空压机结构及工作原理一、空压机结构空压机是一种将气体压缩成高压气体的设备，其结构主要包括压缩机、电动机、冷却系统和控制系统。

1. 压缩机：压缩机是空压机的核心部件，负责将气体进行压缩。

常见的压缩机有活塞式压缩机、螺杆式压缩机和离心式压缩机。

活塞式压缩机通过活塞的往复运动将气体压缩，螺杆式压缩机则通过螺杆的旋转将气体压缩，离心式压缩机则通过离心力将气体压缩。

2. 电动机：电动机为空压机提供动力，驱动压缩机进行工作。

电动机的功率大小取决于空压机的工作需求。

3. 冷却系统：空压机在工作过程中会产生大量的热量，冷却系统用于将这些热量散发出去，以保持空压机的正常运行温度。

冷却系统普通由冷却风扇、散热片和冷却剂组成。

4. 控制系统：控制系统用于监测和控制空压机的运行状态。

通过传感器和控制器，可以实时监测空压机的温度、压力和电流等参数，并根据需要进行相应的调整和保护。

二、空压机工作原理空压机的工作原理可以简单概括为：通过压缩机将大量的气体压缩成高压气体，然后将高压气体储存起来，供后续使用。

1. 压缩过程：在空压机的压缩过程中，气体通过进气口进入压缩机。

在压缩机内部，气体受到压缩机的作用力，逐渐被压缩成高压气体。

不同类型的压缩机有不同的压缩方式，但最终目的都是将气体压缩到设定的压力。

2. 储气过程：经过压缩后的高压气体进入储气罐进行储存。

储气罐可以平衡压缩机的输出压力，使其在峰值需求时能够提供稳定的气体供应。

3. 供气过程：当需要使用气体时，储气罐中的高压气体通过管道输送到使用点。

在使用点，通过减压阀将高压气体降压至需要的工作压力，然后供给相应的设备或者工艺过程使用。

4. 控制过程：空压机的控制系统根据压力传感器的反馈信号，实时监测储气罐中的气体压力。

当压力达到设定值时，控制系统会自动住手压缩机的工作，当压力下降到一定程度时，控制系统会自动启动压缩机，保持储气罐中的气体压力在设定范围内。

总结：空压机是一种将气体压缩成高压气体的设备，其结构主要包括压缩机、电动机、冷却系统和控制系统。

空压机结构及工作原理：空压机1、活塞式无油润滑空气压缩机活塞式无油润滑空气压缩机由传动系统、压缩系统、冷却系统、润滑系统、调节系统及安全保护系统组成。

压缩机及电动机用螺栓紧固在机座上，机座用地脚螺栓固定在基础上。

工作时电动机通过连轴器直接驱动曲轴，带动连杆、十字头与活塞杆，使活塞在压缩机的气缸内作往复运动，完成吸入、压缩、排出等过程。

该机为双作用压缩机，即活塞向上向下运动均有空气吸入、压缩和排出。

2、螺杆式空气压缩机螺杆式空气压缩机由螺杆机头、电动机、油气分离桶、冷却系统、空气调节系统、润滑系统、安全阀及控制系统等组成。

整机装在1个箱体内，自成一体，直接放在平整的水泥地面上即可，无需用地脚螺栓固定在基础上。

螺杆机头是1种双轴容积式回转型压缩机头。

1对高精密度主(阳)、副(阴)转子水平且平行地装于机壳内部，主(阳)转子有5个齿，而副（阴）转子有6个齿。

主转子直径大，副转子直径小。

齿形成螺旋状，两者相互啮合。

主副转子两端分别由轴承支承定位。

工作时电动机通过连轴器(或皮带)直接带主转子，由于2转子相互啮合，主转子直接带动副转子一同旋转。

冷却液由压缩机机壳下部的喷嘴直接喷入转子啮合部分，并与空气混合，带走因压缩而产生的热量，达到冷却效果。

同时形成液膜，防止转子间金属与金属直接接触及封闭转子间和机壳间的间隙。

喷入的冷却液亦可减少高速压缩所产生的噪音。

螺杆式空压机的主要部件为螺杆机头、油气分离桶。

螺杆机头通过吸气过滤器和进气控制阀吸气，同时油注入空气压缩室，对机头进行冷却、密封以及对螺杆及轴承进行润滑，压缩室产生压缩空气。

压缩后生成的油气混合气体排放到油气分离桶内，由于机械离心力和重力的作用，绝大多数的油从油气混合体中分离出来。

空气经过由硅酸硼玻璃纤维做成的油气分离筒芯，几乎所有的油雾都被分离出来。

从油气分离筒芯分离出来的油通过回油管回到螺杆机头内。

在回油管上装有油过滤器，回油经过油过滤器过滤后，洁净的油才流回至螺杆机头内。

空压机结构及工作原理空压机是一种常见的工业设备，广泛应用于各个行业中。

它的主要作用是将空气压缩，并将其储存起来，以便在需要时释放出来。

本文将详细介绍空压机的结构和工作原理。

一、空压机的结构1.1 压缩机压缩机是空压机的核心部件，它负责将空气压缩成高压气体。

压缩机的结构一般包括气缸、活塞、曲轴、连杆等部件。

当活塞向下运动时，气体被吸入气缸，然后活塞向上运动时，气体被压缩，从而提高了气体的压力。

1.2 储气罐储气罐是空压机的一个重要组成部分，它用于储存被压缩的气体。

储气罐通常由钢材制成，具有较高的强度和密封性。

在压缩机将气体压缩后，气体会进入储气罐，并在其中储存起来。

当需要释放气体时，可以通过控制阀门来调节气体的流动。

1.3 控制系统空压机的控制系统用于监测和控制空压机的工作状态。

控制系统通常包括压力传感器、温度传感器、电子控制器等设备。

通过监测气体的压力和温度，控制系统可以实时调节压缩机的工作状态，以保证空压机的安全运行。

二、空压机的工作原理2.1 压缩过程空压机的工作原理是通过压缩过程将气体压缩成高压气体。

在压缩过程中，气体会受到外界的压力作用，使其体积减小，从而提高了气体的压力。

压缩过程一般分为吸气、压缩和排气三个阶段。

2.2 储气过程储气过程是指将被压缩的气体储存起来，以备需要时释放。

在储气过程中，被压缩的气体会进入储气罐，并在其中储存起来。

储气罐具有一定的容积，可以储存大量的气体。

当需要释放气体时，可以通过控制阀门来调节气体的流动。

2.3 控制过程空压机的控制过程是通过控制系统来监测和控制空压机的工作状态。

控制系统可以实时监测气体的压力和温度，并根据设定的参数来调节压缩机的工作状态。

通过控制过程，可以保证空压机的安全运行，并提高其工作效率。

三、空压机的优势3.1 高效节能空压机在压缩过程中可以将气体压缩成高压气体，从而减少了气体的体积，提高了气体的储存密度。

这样可以节省储气罐的空间，并减少了气体的泄漏。

空压机结构及工作原理一、空压机结构空压机是一种将空气压缩为高压气体的设备，其结构一般包括以下几个主要部分：1. 压缩机部分：压缩机是空压机的核心部件，负责将空气压缩至所需压力。

常见的压缩机类型有活塞式压缩机、螺杆式压缩机和离心式压缩机。

- 活塞式压缩机：由气缸、活塞、连杆、曲轴等组成。

当活塞运动时，通过气缸内的压缩腔体将气体压缩。

- 螺杆式压缩机：由主螺杆和从螺杆组成，通过两个螺杆的相互啮合来实现气体的压缩。

- 离心式压缩机：利用离心力将气体压缩，常用于大型空压机。

2. 电机部分：空压机需要电机提供动力，驱动压缩机运转。

电机通常与压缩机直接连接，通过皮带传动或直接驱动方式实现。

3. 冷却系统：由冷却器、冷却风扇等组成，用于降低压缩机和压缩空气的温度，防止过热。

4. 润滑系统：空压机的压缩过程会产生热量和摩擦，润滑系统用于给压缩机提供润滑油，减少摩擦和磨损。

5. 控制系统：包括压力开关、温度开关、电气控制柜等，用于监测和控制空压机的运行状态和参数。

二、空压机工作原理空压机的工作原理是通过机械方式将空气压缩，提高其压力和密度，使其适用于各种工业和民用领域。

1. 压缩过程：空气进入压缩机后，经过压缩机的压缩腔体，通过活塞、螺杆或离心力的作用，使空气体积减小，从而增加了空气的压力和密度。

2. 冷却过程：在压缩过程中，空气会因为受热而温度升高。

为了防止过热，空压机通常采用冷却系统，将压缩空气的温度降低至可接受范围。

3. 分离过程：由于压缩过程中空气中的水分和油分会随着压缩而凝结，需要通过分离器将其与压缩空气分离。

4. 储存过程：经过压缩、冷却和分离处理后的压缩空气，通常会被储存在空气储罐中，以备后续使用。

5. 控制过程：空压机的运行需要通过控制系统进行监测和控制。

常见的控制参数包括压力、温度和电流等，通过相应的传感器和开关进行监测，并通过控制台或自动控制系统进行调节。

三、应用领域空压机广泛应用于各个领域，包括工业制造、建筑工程、汽车维修、食品加工等。

空压机结构及工作原理一、空压机的结构空压机是一种能将空气压缩成高压气体的机械设备。

它由以下几个主要部份组成：1. 压缩机：压缩机是空压机的核心部件，用于将空气压缩成高压气体。

常见的压缩机类型有螺杆式压缩机和活塞式压缩机。

螺杆式压缩机利用螺杆的旋转来实现气体的压缩，而活塞式压缩机则通过活塞的上下运动来实现气体的压缩。

2. 驱动装置：驱动装置用于提供能源，驱动压缩机的运转。

常见的驱动装置有电动机和柴油发动机。

电动机通常用于小型空压机，而柴油发动机则适合于大型空压机。

3. 冷却装置：冷却装置用于降低压缩机运转时产生的热量。

它通常由冷却风扇和散热器组成，通过将空气或者水传导到压缩机的周围来实现冷却。

4. 油系统：油系统用于润滑和冷却压缩机的运转部件，以减少磨损和磨擦。

它包括油箱、油泵、滤清器和冷却器等组成部份。

5. 控制系统：控制系统用于监测和控制空压机的运行状态。

它通常包括压力开关、温度传感器和自动控制器等设备，以确保空压机在安全和高效的状态下运行。

二、空压机的工作原理空压机的工作原理基于气体的压缩过程。

当空气进入压缩机后，压缩机开始运转，将空气逐渐压缩成高压气体。

压缩过程中，空气的体积减小，而压力增加。

具体的工作原理如下：1. 吸气过程：压缩机在运转时，通过吸气阀门将外部空气吸入压缩室。

吸气阀门在压缩机的活塞或者螺杆运动时打开，将大量空气吸入。

2. 压缩过程：在吸气阀门关闭后，压缩机开始将空气压缩。

在活塞式压缩机中，活塞向上运动，将空气压缩在压缩室中；在螺杆式压缩机中，两个螺杆的旋转运动将空气逐渐压缩。

3. 排气过程：当气体压缩到一定压力时，排气阀门打开，将压缩气体排出压缩室。

排气阀门在活塞或者螺杆运动到一定位置时打开，将高压气体排出。

4. 冷却过程：在压缩过程中，由于气体的压缩会产生热量，因此需要通过冷却装置将热量散发出去，以保持空压机的正常运行温度。

5. 控制过程：空压机的控制系统会监测压缩机的运行状态，根据设定的参数控制压缩机的启停和运行时间，以实现自动化控制和节能效果。

空压机工作原理空压机是一种将气体压缩并储存起来的设备，广泛应用于工业生产和日常生活中。

它通过机械或者电动力源，将空气吸入并加压，使其达到所需的压力水平。

在本文中，我将详细介绍空压机的工作原理以及其组成部份。

一、工作原理空压机的工作原理基于气体的压缩过程。

当空压机启动时，空气通过进气口进入机器内部。

进气口通常设有过滤器，以防止灰尘和杂质进入机器。

进入机器后，空气经过一系列的压缩过程，最终被压缩成所需的压力。

空压机的压缩过程分为两个主要阶段：初级压缩和终级压缩。

1. 初级压缩初级压缩是指将空气从大气压力（通常为1个大气压）压缩到中间压力（通常为7-9个大气压）的过程。

这一阶段的压缩通常由活塞压缩机完成。

活塞压缩机包括一个活塞和一个气缸，当活塞向下运动时，气缸内的空气被压缩。

通过连续的活塞运动，空气被逐渐压缩，并通过排气阀门排出。

2. 终级压缩终级压缩是指将中间压力的空气进一步压缩到所需的高压力水平的过程。

这一阶段通常由螺杆压缩机或者离心压缩机完成。

螺杆压缩机通过两个旋转的螺杆将空气压缩，而离心压缩机则通过高速旋转的叶片将空气压缩。

无论是螺杆压缩机还是离心压缩机，它们都能够将空气压缩到更高的压力水平。

二、组成部份空压机由多个组成部份组成，每一个部份都起着特定的作用。

下面是空压机的主要组成部份：1. 进气系统进气系统由进气口、过滤器和进气管道组成。

进气口用于将空气引入机器，过滤器则用于过滤空气中的杂质和灰尘，以保护机器的正常运行。

进气管道将过滤后的空气引导到压缩机内部。

2. 压缩机压缩机是空压机的核心部件，负责将空气压缩到所需的压力水平。

常见的压缩机类型包括活塞压缩机、螺杆压缩机和离心压缩机。

不同类型的压缩机具有不同的压缩原理和结构。

3. 冷却系统压缩机在工作过程中会产生大量的热量，因此需要冷却系统来散热。

冷却系统通常由冷却器和风扇组成，通过将冷却介质（通常是水或者空气）循环流过压缩机，以吸收热量并将其散发到周围环境中。
