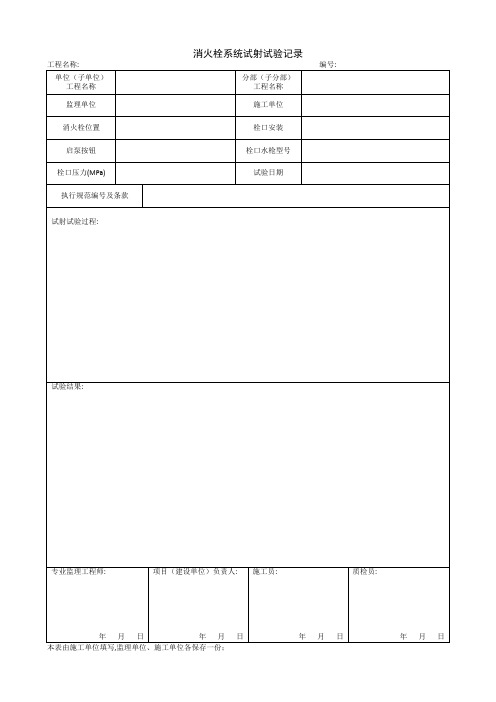

消火栓系统试射试验记录

消火栓系统试射试验记录
工程名称:编号:
单位（子单位）
工程名称
分部（子分部）
工程名称
监理单位
施工单位
消火栓位置
栓口安装
启泵按钮
栓口水枪型号
栓口压力(MPa)
试验日期
执行规范编号及条款
试射试验过程:
试验结果:
专业监理工程师:
年月日
项目（建设单位）负责人:年月日施工:年月日质检员:
年月日
本表由施工单位填写,监理单位、施工单位各保存一份；
施工记录也叫施工日记，是在建筑工程整个施工阶段的施工组织管理、施工技术等有关施工活动和现场情况变化的真实的综合性记录，也是处理施工问题的备忘录和总结施工管理经验的基本素材，是工程交竣工验收资料的重要组成部分。其中施工日志可按单位、分部工程或施工工区（班组）建立，由专人负责收集、填写记录、保管。上面是翰翰说设计为大家整理和收集在资料，希望给大家有帮助！！！

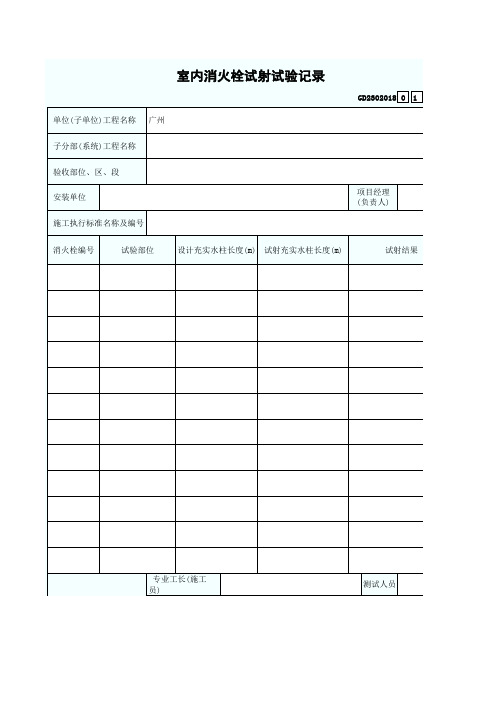

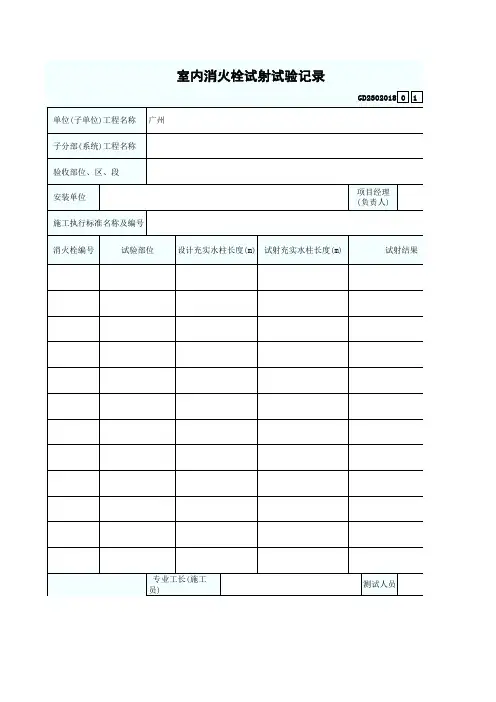

室内消火栓试射试验记录
GD230201801 单位(子单位)工程名称广州
子分部(系统)工程名称
验收部位、区、段
安装单位项目经理(负责人)
施工执行标准名称及编号
消火栓编号试验部位设计充实水柱长度(m)试射充实水柱长度(m)试射结果
安装单位检查结果 专业工长(施工
员)
测试人员
安装单位检查结果
项目专业质量检查员：年 月 日
监理(建设)单位检查结论
专业监理工程师(建设单位项目专业技术负责人)：年 月 日
说 明
GD2302018
1. 根据GB 50242－2002第4.3.1条。

2. 试验方法
将屋顶检查试验用消火栓箱打开，取下消防水龙带接好栓口和水枪，打开消火栓阀门，拉到平屋顶上，
同样步骤)将两支水枪拉到要测试的房间或部位，按水平向上30°或45°角倾角试射。

观察其能否两股水栓(密集、不散花)同时到达，并做好记录。

室内消火栓试射记录
1
说明
1、室内消火栓系统安装完成后，应取屋顶层（或水箱间内）
试验消火栓和首层取二处消火栓做试射试验，达到设计要求为合格。

2、试验要求应写明设计采用的消火栓规格、型号、流量、同
时使用数量及充实水柱长度等。

3、其他按表格要求依工程实际如实填写。

最不利点受水情况，可填写按设计要求同时使用消火栓的数量，消火栓水柱能否到达最不利灭火点。

4、一般充实水柱为7m；不超过100米的高层建筑充实水柱不小于10米；超过100米的高层建筑充实水柱不小于13米。

2。

符合设计要求
XL2-14
45°
14M
14.5M
0.07
0.08
符合设计要求
首消火栓试射
消火栓位号
试射水平向上倾角(30°~45°)
试射情况
试射结果
XL1-4
45°
水枪充实水柱大于14米，且能到达被保护范围内试验部位
符合设计要求
XL1-5
45°
水枪充实水柱大于14米，且能到达被保护范围内试验部位
符合设计要求
试验结论
经检查，消火栓系统在试射过程中水枪充实水柱大于14米，且同层两相邻水枪充实水柱能同时到达被保护范围内试验部位，符合设计及施工质量验收规范要求。
施工单位
监理（建设）单位
意见：
项目专业工长（施工员）：
项目专业质量检查员：
年月日（公章）
意见：
项目专业监理工程师：
年月日（公章）
郑州市重点建设工程质量监督中心监制

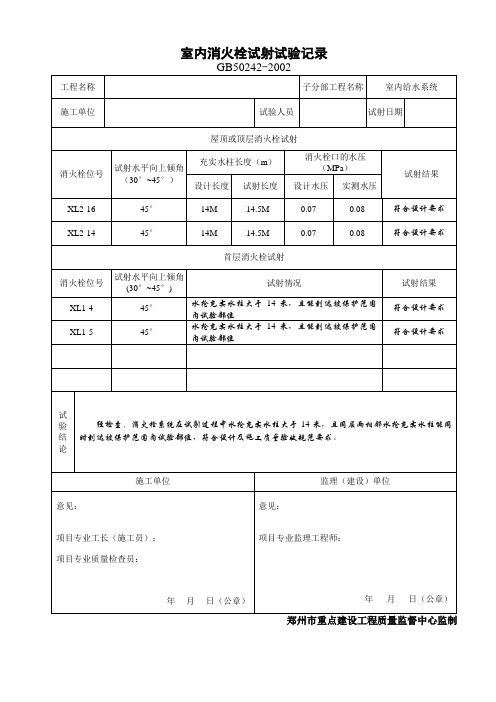

室内消火栓试射试验记录
GB50242-2002
工程名称
子分部工程名称
室内给水系统
施工单位
试验人员
试射日期
屋顶或顶层消火栓试射
消火栓位号
试射水平向上倾角（30°~45°）
充实水柱长度（m）
消火栓口的水压（MPa）
试射结果
设计长度
试射长度
设计水压
实测水压
XL2-16
45°
14M
14.5M
0.07
0.08

消火栓试射试验记录中栓口静压要求栓口静压是指消火栓系统中消火栓栓口处所承受的压力。

消火栓试射试验是对消火栓栓口静压进行检测的一种方法，旨在确保消火栓系统在发生火灾时能够正常工作，提供足够的水压供消防人员使用。

本文将围绕栓口静压要求展开，详细介绍消火栓试射试验的目的、方法和注意事项。

一、试验目的消火栓试射试验是为了验证消防栓系统能够提供足够的水压，确保在火灾发生时能够有效地进行灭火。

试验通过测量消火栓栓口处的静压，评估系统的水压是否满足设计要求，并及时发现和解决可能存在的问题，确保消火栓系统的正常运行。

二、试验方法1. 选择试验点：根据设计图纸确定试验点，通常选择距离消火栓出水口最近的位置。

2. 准备试验设备：准备好试验用的消火栓、试验管和试验仪器等设备。

3. 进行试验：打开试验点的消防栓盖板，安装试验管并连接试验仪器。

打开消火栓阀门，充分排除管道中的空气，确保水流畅通。

然后逐渐关闭阀门，记录每个阀门位置对应的静压值。

4. 测量数据：使用合适的试验仪器，测量消火栓栓口处的静压值，并记录下来。

一般情况下，栓口静压要求不应低于0.2 MPa。

三、试验注意事项1. 试验前应检查试验设备的完好性和准确性，确保能够正确测量静压值。

2. 试验过程中要注意安全，严禁在试验点周围进行其他作业或行走。

3. 在试验过程中，应严格按照操作规程进行，确保试验结果的准确性。

4. 试验前应排空管道内的空气，以免影响试验数据的准确性。

5. 注意记录试验过程中的数据，包括阀门位置和对应的静压值。

6. 试验结束后，要及时关闭消火栓阀门，恢复正常供水状态。

7. 试验完成后，对试验设备进行清洗和维护，确保其正常使用。

消火栓试射试验是保障消防栓系统正常运行的重要环节，通过测量栓口静压值可以评估系统的工作状态，及时发现和解决问题，确保系统在火灾发生时能够提供足够的水压。

因此，进行消火栓试射试验是非常必要的，也是消防设施维护与管理的重要一环。

消火栓试射试验记录
XX-C4-657 0 0 1
单位(子单位)工程名称
XXXXXXXX及综合配套设施工程
施工单位
分部/子分部/分项 (系统/子系统)
XXXX建设有限公司 建筑给水排水及供暖/室内给水系统
检验批编 号
XX-C5-7123003
最小/实际 抽样数量
1系统
相关施工图名称及其图号 水施-01、02、03
综合评价结论/备注 施工单位检测调试负责人
监理（建设）单位
项目专业监理工程师 (建设单位项目专业负责人)签名:
陈某某
XX-C4-657
经检查符合设计及规范要求
林某某
施工单位
专业工长
专业质检员
周某某
据文件名称及编号
质量验收依据 文件名称及编号
《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
检测日期:
2015/6/16
测试计量器具（仪表、仪器）及其附属设备（器具）的名称/型号、规格/量程/分辨精度/出厂编号/制造厂商/ 其他要素： 试验要求:按GB50242-2002第4.3.1条要求,室内消火栓系统安装完成后应取屋顶(或水箱间内)试验消火栓和 1层取二 处消火栓做试射试验,到设计要本为合格。
屋顶试验栓-1
/
8.2
符合要求
试验前系统、组件、器具的检查情况和试射方法、程序、过程状态变化等说明：
1、试验依据:按GB50242-2002第4.3.1条要求,室内消火栓系统安装完成后应取屋顶试验消火栓和1层取处消火栓做试 射试验,达到要求为合格。 2、试射前系统、组件、器具检查符合要求。 3、试验情况记录:上午9:00时,施工单位专业施工员会同监理单位,取屋顶、1层试验消火栓做试射试验。检验方法为 实地试射检查,启动消火泵后,栓口出水压力符合设计要求。

×××
XL-1
首层消火栓
试验从14时45分开始，15时10分结束。经实地试射试验检查，首层两处消火栓栓口出压力均为0..4MPa，两股水柱密集，没有散花，水柱达到的最远的一样，两处消火栓静压均为0.65MP。
管道无变形，消防泵起泵按钮按动灵活，开启正常，栓口安装及卷盘间距、组件合格，符合要求。
×××

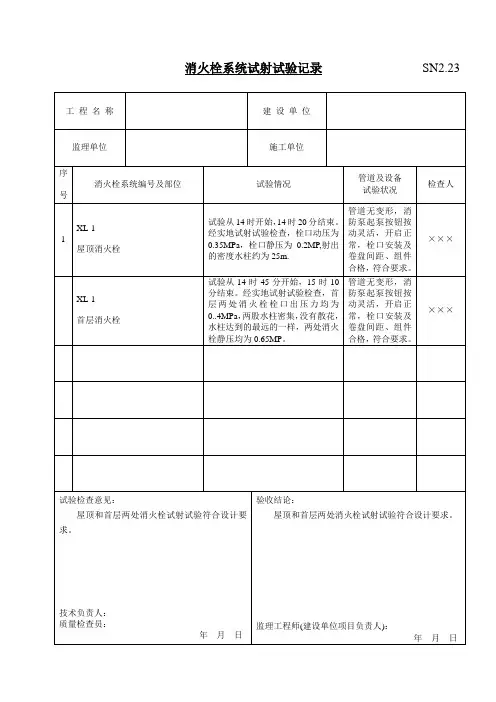

消火栓系统试射试验记录SN2.23
工程名称
建设单位
监理单位
施工单位
序
号
消火栓系统编号及部位
试验情况
管道及设备
试验状况
检查人
1
XL-1
屋顶消火栓
试验从14时开始，14时20分结束。经实地试射试验检查，栓口动压为0.35MPa，栓口静压为0.2MP,射出的密度水柱约为25m.
管道无变形，消防泵起泵按钮按动灵活，开启正常，栓口安装及卷盘间距、组件合格，符合要求。
试验检查意见：
屋顶和首层两处消火栓试射试验符合设计要求。
技术负责人：
质量检查员：
年月日
验收结论：
屋顶和首层两处消火栓试射试验符合设计要求。
监理工

监理（建设）单位 签 字 栏
专业技术负责人
施工单位 专业质量员
专业工长
注：室内消火栓系统安装后应取屋顶层（或水箱间内）消火栓和首层二处消火栓做试射试验，达到设计要求为合格。 广西建设工程质量安全监督总站编制
试验记录：
试验从14：00开始，打开屋顶消火栓箱，按下消防泵启动按钮，取下消防水龙带迅速接好栓口和水 枪，打开消火栓阀门，拉到平屋顶上水平向上倾角30°～45°试射，同时观察压力表读数为0.35MPa，射出
的密集水柱约13m。检查屋顶消火栓静压为0.22MPa。试验至14：30结束。
结论
消火栓试射符合设计及规范要求，试验合格。
室内消火栓试射试验记录
工程名称： 工程1
施工单位
监理单位
试射消火栓位 置
栓口水枪型号
栓口压力 （MPa）
试验要求：
南宁诚信工程建设监理有限公司 屋顶
编号： 00-00-C5-001
分包单位ቤተ መጻሕፍቲ ባይዱ
试验日期
栓口安装高度 （m）
卷盘长度 （m）
充实水柱长度 （m）
年月日 2018年4月19日
1.1 25
取屋顶消火栓进行试射试验，观察压力表读数不应大于0.5MPa，射出的密集水柱长度不应小于10m， 屋顶消火栓静压不小于0.07MPa。

057
工程名称 分项工程名称

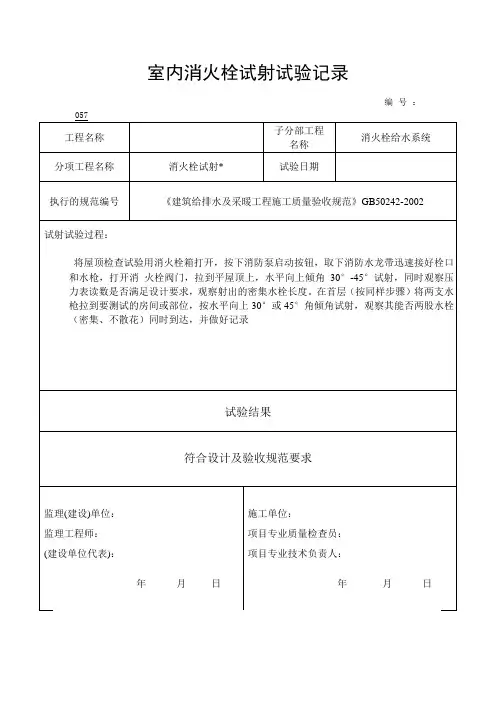

室内消火栓试射试验记录
编号：
消火栓试射*
子分部工程 名称
试验日期
消火栓给水系统
执行的规范编号
《建筑给排水及采暖工程施工质量验收规范》GB50242-2002
试射试验过程：
将屋顶检查试验用消火栓箱打开，按下消防泵启动按钮，取下消防水龙带迅速接好栓口 和水枪，打开消 火栓阀门，拉到平屋顶上，水平向上倾角 30°-45°试射，同时观察压 力表读数是否满足设计要求，观察射出的密集水栓长度。在首层（按同样步骤）将两支水 枪拉到要测试的房间或部位，按水平向上 30°或 45°角倾角试射，观察其能否两股水栓 （密集、不散花）同时到达，并做好记录
试验结果 符合设计及验收规范要求
监理(建设)单位： 监理工程师： (建设单位代表)：
年
施工单位： 项目专业质量检查员： 项目专业技术负责人：
月日
年
月
日

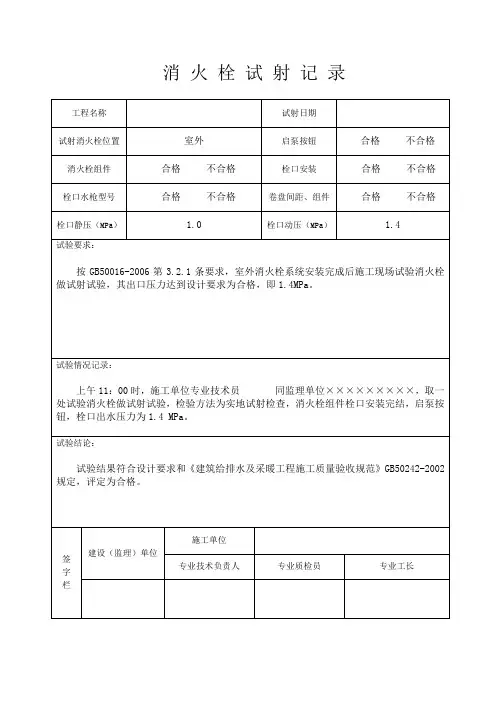

消火栓试射记录
工程名称×××××××××××××××试射日期××××××
试射消火栓位置室外启泵按钮合格不合格消火栓组件合格不合格栓口安装合格不合格栓口水枪型号合格不合格卷盘间距、组件合格不合格栓口静压（MPa） 1.0 栓口动压（MPa） 1.4
试验要求：
按GB50016-2006第3.2.1条要求，室外消火栓系统安装完成后施工现场试验消火栓做试射试验，其出口压力达到设计要求为合格，即1.4MPa。

试验情况记录：
上午11：00时，施工单位专业技术员××××××同监理单位×××××××××，取一处试验消火栓做试射试验，检验方法为实地试射检查，消火栓组件栓口安装完结，启泵按钮，栓口出水压力为1.4 MPa。

试验结论：
试验结果符合设计要求和《建筑给排水及采暖工程施工质量验收规范》GB50242-2002规定，评定为合格。

签字栏建设（监理）单位
施工单位××××××××××××
专业技术负责人专业质检员专业工长。

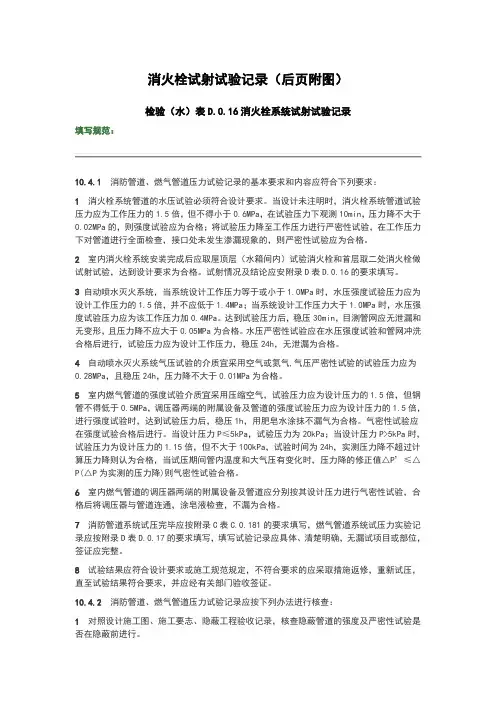

消火栓试射试验记录（后页附图）检验（水）表D.0.16消火栓系统试射试验记录填写规范：10.4.1消防管道、燃气管道压力试验记录的基本要求和内容应符合下列要求：1 消火栓系统管道的水压试验必须符合设计要求。

当设计未注明时，消火栓系统管道试验压力应为工作压力的1.5倍，但不得小于0.6MPa，在试验压力下观测10min，压力降不大于0.02MPa的，则强度试验应为合格；将试验压力降至工作压力进行严密性试验，在工作压力下对管道进行全面检查，接口处未发生渗漏现象的，则严密性试验应为合格。

2室内消火栓系统安装完成后应取屋顶层（水箱间内）试验消火栓和首层取二处消火栓做试射试验，达到设计要求为合格。

试射情况及结论应安附录D表D.0.16的要求填写。

3 自动喷水灭火系统，当系统设计工作压力等于或小于1.0MPa时，水压强度试验压力应为设计工作压力的1.5倍，并不应低于1.4MPa；当系统设计工作压力大于1.0MPa时，水压强度试验压力应为该工作压力加0.4MPa。

达到试验压力后，稳压30min，目测管网应无泄漏和无变形，且压力降不应大于0.05MPa为合格。

水压严密性试验应在水压强度试验和管网冲洗合格后进行，试验压力应为设计工作压力，稳压24h，无泄漏为合格。

4 自动喷水灭火系统气压试验的介质宜采用空气或氮气,气压严密性试验的试验压力应为0.28MPa，且稳压24h，压力降不大于0.01MPa为合格。

5 室内燃气管道的强度试验介质宜采用压缩空气，试验压力应为设计压力的1.5倍，但钢管不得低于0.5MPa，调压器两端的附属设备及管道的强度试验压力应为设计压力的1.5倍，进行强度试验时，达到试验压力后，稳压1h，用肥皂水涂抹不漏气为合格。

气密性试验应在强度试验合格后进行。

当设计压力P≤5kPa，试验压力为20kPa；当设计压力P>5kPa时，试验压力为设计压力的1.15倍，但不大于100kPa，试验时间为24h，实测压力降不超过计算压力降则认为合格，当试压期间管内温度和大气压有变化时，压力降的修正值△P’≤△P(△P为实测的压力降)则气密性试验合格。

施工单位
专业技术负责人
专业质检员专业ຫໍສະໝຸດ 长消火栓试射记录工程名称
试验日期
试射消火栓位置
屋顶
启泵按钮
合格□不合格
消火栓组件
合格□不合格
栓口安装
合格□不合格
栓口水枪型号
合格□不合格
卷盘间距、组件
合格□不合格
栓口静压（MPa）
0.3
栓口动压（MPa）
0.5
试验要求：
按GB50242-2002第5.2.5条要求，室内消火栓系统安装完成后取屋顶（水箱间内）试验消火栓做试射试验，其出口压力达到设计要求为合格，即0.5MPa。
试验情况记录：
上午9时，施工单位×××，×××会同监理单位×××，取屋顶（水箱间内）试验消火栓做试射试验。检验方法为实地试射检查，启动消防泵后，栓口出水压力为0.5MPa。
试验结论：
试验结果符合设计和《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）规定要求，合格。
签字栏
监理（建设）单位

内蒙古建筑工程资料表格填写范例：《内蒙古建筑工程资料表格填写范例》一书是由北京土木建筑学会、北京筑业志远软件开发有限公司等单位编写的，具有较强的操作性、实用性和权威性，是建筑企业各级工程技术人员的必备工具书。

内容提要：本书是经内蒙古建设工程质量监督总站颁发的《房屋建筑工程技术资料管理规程》（DB15/427-2005）和〈房屋建筑工程技术资料管理规程应用指南〉为例，同时考虑到施工中的实际情况，将建筑工程中涉及到的资料表格：工程准备阶段文件，施工质量管理资料，主体分部工程资料、建筑装饰装修分部工程资料、建筑屋面分部工程资料、建筑给水、排水及采暖资料、建筑电气资料、智能建筑资料、通风与空调资料、电梯资料，工程竣工验收资料，竣工图，工程竣工验收备案文件，节能保暖资料，分户验收资料等，一一制作了模板，并填写了样表，以方便广大的工程技术人员使用和参考借鉴。

本书配套软件筑业内蒙古建筑工程资料管理软件。

出版信息：编写单位：北京土木建筑学会、万方建筑图书建筑资料出版中心、北京筑业志远软件开发有限公司主编：刘文君、姚亚亚、裴哲、赵伟、李维佳目录：目录第1章房屋建筑工程技术资料管理规程填表范例B-01施工现场质量管理检查记录B-02施工日志C-001图纸会审记录C-002技术交底记录C-003设计变更通知单C-004工程洽商记录（技术核定联系单C-007见证取样记录C-008水泥物理性能试验报告C-009钢筋物理性能试验报告C-010低盘条钢筋试验报告C-011冷轧带肋钢筋试验报告C-012冷轧扭钢筋试验报告C-013烧结普通砖试验报告C-014烧结多孔砖试验报告C-015轻集料混凝土小型空心砌块试验报告C-016石子试验报告C-017砂子试验报告C-018混凝土外加剂试验报告C-019粉煤灰试验报告C-021预拌混凝土出厂合格证C-022预制混凝土构件出厂合格证C-023钢构件出厂合格证C-024钢型材物理性能试验报告C-025木构件出厂合格证C-031土壤击实试验报告C-032现场干密度试验报告C-033砂浆配合比试验报告C-035砂浆抗压强度试验报告C-036贯入法检测砌筑砂浆报告C-037混凝土配合比设计试验报告C-039混凝土抗压强度试验报告C-041回弹法检测混凝土强度检测报告C-042钻芯法检测混凝土强度报告C-043混凝土抗渗试验报告汇总表C-044混凝土抗渗试验报告C-045混凝土抗冻试验报告汇总表内蒙古建筑工程施工资料表格填写范例C-046混凝土抗冻试验报告C-047钢筋焊接接头试验报告C-048钢筋机械连接试验报告C-049超声波探伤报告C-050超声波探伤记录C-051钢构件射线探伤报告C-052钢结构焊缝磁粉、渗透探伤报告C-053钢筋保护层检测报告C-056地基验槽记录C-057地基处理记录C-060泥浆护壁成孔灌注桩施工验收记录C-062地下防水效果检查记录C-063混凝土开盘鉴定记录C-064混凝土试块留置统计表C-065现浇混凝土结构拆模记录C-067冬期施工混凝土大气温度测量记录C-071混凝土受冻临界强度试件抗压强度汇总表C-072冬期施工转入常温28d混凝土试件抗压强度汇总表C-073大体积混凝土施工测温记录C-074混凝土施工记录C-075构件吊装记录C-078有粘结预应力结构孔道灌浆记录C-079焊工合格证检查记录C-080钢结构焊接材料烘焙记录C-081钢结构件安装检查记录C-082钢结构主体整体垂直度、平面弯曲、标高观测记录C-083钢网架结构挠度值检查记录C-095交接检查记录C-097工程定位测量记录C-098基槽验线记录C-099基础轴线标高检查记录C-100楼层平面放线记录C-101建筑物垂直度、标高、全高测量记录（主体）C-102建筑工程沉降观测点、基准点专用水准点平面位置布置图C-103建（构）筑物沉降观测记录C-108混凝土外观质量严重缺陷处理记录C-109混凝土外观质量一般缺陷处理记录C-115不合格项处理及验收记录C-026建筑外窗三项物理性能检测报告C-054螺栓拉拔检测报告C-055节能、保温测试记录C-084幕墙打胶检查记录C-085幕墙打胶养护环境的温度、湿度记录C-086幕墙等电位联结测试记录C-087幕墙接地电阻测试记录C-089幕墙淋水检查记录C-090幕墙工程安全和主要功能抽查记录C-091幕墙工程观感质量检查记录C-092有防水要求地面蓄、淋水检验记录C-093建筑物抽气（风）道、垃圾道检查记录C-104建筑物垂直度、全高测量记录（竣工）C-029防水卷材试验报告C-094屋面淋水（蓄水）检查记录C-118设备开箱检验记录C-119材料、设备合格证C-120阀门试验报告C-121施工试验调试记录汇总表C-122室内给水管道系统压力试验记录C-123室内给水系统通水试验记录C-124室内给水管道系统冲洗记录C-125室内生活给水管道消毒记录C-127室内消火栓给水系统压力试验记录C-128消火栓试射试验记录C-129水泵试运转记录C-130敞口水箱满水试验记录C-131密闭水箱（罐）压力试验记录C-132室内排水管道灌水试验记录C-133室内排水管道通球试验记录C-134室内雨水管道灌水试验记录C-135室内排水管道排水试验记录C-136室内热水供应系统压力试验记录C-137补偿器预拉（压）试验记录C-139太阳能集热器压力试验记录C-140热交换器压力试验记录C-141卫生器具满水试验记录C-142卫生器具通水试验记录C-143地漏及地面清扫口排水试验记录C-144减压阀调试记录C-145安全阀调试记录C-146散热器压力试验记录C-147金属辐射板压力试验记录C-148低温热水地板盘管压力试验记录C-149室内采暖系统压力试验记录C-153焊缝外观质量检查记录C-118设备开箱检验记录C-119材料、设备合格证C-007见证取样记录C-121施工试验调试记录汇总表C-157电气接地电阻测试记录C-158电气绝缘电测试记录C-159电气器具通电安全检查记录C-160电气照明通电试运行记录C-161大型照明灯具过载试验记录C-162漏电保护装置模拟试验记录C-163低压电气动力设备空载（负荷）试运行记录C-095交接检查记录C-095交接检查记录C-155隐蔽工程检查验收记录C-165电气接地装置隐检与平面示意图C-201风管强度和严密性试验记录C-202风管漏光检测记录C-203风管漏风检测记录C-204高效过滤器、现场组装除尘器、空调机组检漏测试记录C-205风机盘管机组三速试运转记录C-206风机盘管机组水压检漏试验记录C-207制冷系统吹污记录C-211空调水系统冲洗记录C-212空调水系统水压试验记录C-213空调凝结水系统充水试验记录C-217设备单机试运转记录C-218通风空调系统风量调试记录C-219空调水系统流量调试记录C-220空调系统室内温度、湿度调试记录C-223防排烟系统试运行调试记录C-224通风与空调系统综合调试记录C-229电梯设备开箱检验记录C-157电气接地电阻测试记录C-230电梯电气绝缘电阻测试记录C-231电梯层门安全装置检验记录C-232电梯电气安全装置检验记录C-233电梯整机功能有检测记录C-234电梯主要功能检验记录C-235电梯负荷运行检验记录C-236电梯噪声测试记录C-237自动扶梯、自动人行道安全装置检验记录C-238自动扶梯、自动人行道整机性能、运行试验记录C-239电梯电气装置安装检查记录C-240轿厢导轨安装质量检查测量记录C-241对重导轨安装质量检查测量记录C-242电梯门系统安装检查测量记录C-243驱动主机安装质量检查记录C-244轿厢安装质量检查记录C-245悬挂装置质量检查记录C-246对重装置、补偿器装置安装检查记录C-247限速器、缓冲器安装质量检查记录C-248随行电缆安装质量检查记录C-249自动扶梯、自动人行道的相邻区域检查记录C-250自动扶梯、自动人行道电气装置检验记录C-251自动扶梯、自动人行道整机安装质量检验记录C-252轿箱平层准确度测量记录C-254闭式喷头密封性能试验记录C-255报警阀渗漏试验记录C-256水泵接合器充水试验记录C-257水流指示器功能试验记录C-259自动喷水灭火系统强度试验记录C-260自动喷水灭火系统冲洗记录C-261自动喷水灭火系统严密性试验记录C-262自动喷水灭火系统调试记录C-263自动喷水灭火系统联动试验记录C-264自动喷水灭火系统模拟灭火功能试验记录D-01工程概况D-02单位(子单位)工程质量竣工验收记录D-03单位(子单位)工程质量控制资料核查记录D-04单位(子单位)工程安全和功能检验资料核查及主要功能抽查记录D-05单位(子单位)工程观感质量检查记录表D-06室内环境污染物浓度检测报告D-07工程质量事故报告表D-08工程质量事故处理记录D-09工程施工安全事故报告表第2章建筑工程施工质量验收资料分部（子分部）工程质量验收记录C-111分部（子分部）工程质量验收记录分部（子分部）工程质量控制资料核查记录C-112分部（子分部）工程质量控制资料核查记录270分部（子分部）工程安全和功能检验（检测）核查记录C-113分部（子分部）工程安全和功能检验（检测）核查记录分部（子分部）工程观感质量验收记录C-114分部（子分部）工程观感质量验收记录建筑地基基础工程质量验收记录土方开挖工程检验批质量验收记录表土方回填工程检验批质量验收记录表排桩墙支护工程检验批质量验收记录排桩墙支护工程检验批质量验收记录降水与排水工程检验批质量验收记录地下连续墙工程检验批质量验收记录锚杆及土钉墙支护工程检验批质量验收记录水泥土桩墙支护工程检验批质量验收记录沉井与沉箱工程检验批质量验收记录钢或混凝土支撑系统工程检验批质量验收记录灰土地基工程检验批质量验收记录表砂和砂石地基工程检验批质量验收记录土工合成材料地基工程检验批质量验收记录粉煤灰地基工程检验批质量验收记录强夯地基工程检验批质量验收记录振冲地基工程检验批质量验收记录砂桩地基工程检验批质量验收记录预压地基工程检验批质量验收记录高压喷射注浆地基工程检验批质量验收记录土和灰土挤密桩地基工程检验批质量验收记录注浆地基工程检验批质量验收记录水泥粉煤灰碎石地基工程检验批质量验收记录夯实水泥土桩复合地基工程检验批质量验收记录水泥土搅拌桩地基工程检验批质量验收记录静力压桩工程检验批质量验收记录先张法预应力管桩工程检验批质量验收记录混凝土预制桩工程检验批质量验收记录钢桩（成品）工程检验批质量验收记录钢桩施工工程检验批质量验收记录混凝土灌注桩（钢筋笼）工程检验批质量验收记录表混凝土灌注桩工程检验批质量验收记录防水混凝土工程检验批质量验收记录表水泥砂浆防水层工程检验批质量验收记录表卷材防水层工程检验批质量验收记录表涂料防水层工程检验批质量验收记录表金属板防水层工程检验批质量验收记录表塑料板防水层工程检验批质量验收记录表细部构造检验批质量验收记录表锚喷支护工程检验批质量验收记录表复合式衬砌工程检验批质量验收记录表地下连续墙工程检验批质量验收记录表盾构法隧道工程检验批质量验收记录表渗排水、盲沟排水工程检验批质量验收记录表隧道、坑道排水工程检验批质量验收记录表预注浆、后注浆工程检验批质量验收记录表衬砌裂缝注浆工程检验批质量验收记录表主体结构工程质量验收记录模板安装工程检验批质量验收记录表预制构件模板工程检验批质量验收记录表模板拆除工程检验批质量验收记录表钢筋加工工程检验批质量验收记录表钢筋安装工程检验批质量验收记录表混凝土原材料及配合比设计检验批质量验收记录表混凝土施工工程检验批质量验收记录表预应力原材料检验批质量验收记录表预应力制作与安装工程检验批质量验收记录预应力张拉、放张、灌浆及封锚工程检验批质量验收记录表现浇结构外观及尺寸偏差检验批质量验收记录表混凝土设备基础外观及尺寸偏差检验批验收记录表预制构件检验批质量验收记录表装配式结构施工工程检验批质量验收记录表砖砌体工程检验批质量验收记录表混凝土小型空心砌块砌体工程检验批质量验收记录表石砌体工程检验批质量验收记录表填充墙砌体工程检验批质量验收记录表配筋砖砌体工程检验批质量验收记录表钢结构制作（安装）焊接工程检验批质量验收记录表焊钉（栓钉）焊接工程检验批质量验收记录表普通紧固件连接工程检验批质量验收记录表高强度螺栓连接工程检验批质量验收记录表钢结构零件、部件加工工程检验批质量验收记录表钢网架制作工程检验批质量验收记录表单层钢结构安装工程检验批质量验收记录表多层及高层钢结构安装工程检验批质量验收记录表钢构件组装工程检验批质量验收记录表钢构件预拼装工程检验批质量验收记录表钢网架安装工程检验批质量验收记录表压型金属板工程检验批质量验收记录表钢结构防腐涂料涂装工程检验批质量验收记录表钢结构防火涂料涂装工程检验批质量验收记录表木屋盖工程检验批质量验收记录表胶合木工程检验批质量验收记录表轻型木结构（规格材、钉连接）工程检验批质量验收记录表木结构防腐、防虫、防火工程检验批质量验收记录表装饰装修工程质量验收记录基土垫层工程检验批质量验收记录表灰土垫层工程检验批质量验收记录表砂垫层和砂石垫层工程检验批质量验收记录表碎石垫层和碎砖垫层工程检验批质量验收记录表三合土垫层工程检验批质量验收记录表炉渣垫层工程检验批质量验收记录表水泥混凝土垫层工程检验批质量验收记录表找平层工程检验批量验收记录表隔离层工程检验批质量验收记录表填充层工程检验批质量验收记录表水泥混凝土面层工程检验批质量验收记录表水磨石面层工程检验批质量验收记录表水泥钢（铁）屑面层工程检验批质量验收记录表防油渗面层工程检验批质量验收记录表不发火（防爆）面层工程检验批质量验收记录表砖面层工程检验批质量验收记录表大理石和花岗石面层工程检验批质量验收记录表预制板块面层工程检验批质量验收记录表料石面层工程检验批质量验收记录表塑料板面层工程检验批质量验收记录表活动地板面层工程检验批质量验收记录表地毯面层工程检验批质量验收记录表实木地板面层工程检验批质量验收记录表实木复合地板面层工程检验批质量验收记录表中密度（强化）复合地板面层工程检验批质量验收记录表竹地板面层工程检验批质量验收记录表水泥砂浆面层工程检验批质量验收记录表一般抹灰工程检验批质量验收记录表装饰抹灰工程检验批质量验收记录表清水砌体勾缝工程检验批质量验收记录表木门窗制作工程检验批质量验收记录表木门窗安装工程检验批质量验收记录表钢门窗安装工程检验批质量验收记录铝合金门窗安装工程检验批质量验收记录涂色镀锌钢板门窗安装工程检验批质量验收记录塑料门窗安装工程检验批质量验收记录特种门安装工程检验批质量验收记录表门窗玻璃安装工程检验批质量验收记录表暗龙骨吊顶工程检验批质量验收记录明龙骨吊顶工程检验批质量验收记录板材隔墙工程检验批质量验收记录骨架隔墙工程检验批质量验收记录活动隔墙工程检验批质量验收记录表玻璃隔墙工程检验批质量验收记录饰面板安装工程检验批质量验收记录饰面砖粘贴工程检验批质量验收记录玻璃幕墙工程检验批质量验收记录表金属幕墙工程检验批质量验收记录表石材幕墙工程检验批质量验收记录表水性涂料涂饰工程检验批质量验收记录表溶剂型涂料涂饰工程检验批质量验收记录表美术涂饰工程检验批质量验收记录表裱糊工程检验批质量验收记录表软包工程检验批质量验收记录表橱柜制作与安装工程检验批质量验收记录表窗帘盒、窗台板和散热器罩制作与安装工程检验批质量验收记录表门窗套制作与安装工程检验批质量验收记录表护栏和扶手制作与安装工程检验批质量验收记录表花饰制作与安装工程检验批质量验收记录表屋面工程质量验收记录屋面保温层工程检验批质量验收记录表屋面找平层工程检验批质量验收记录表卷材防水层工程检验批质量验收记录表涂膜防水层工程检验批质量验收记录表细石混凝土防水层工程检验批质量验收记录表密封材料嵌缝工程检验批质量验收记录表平瓦屋面工程检验批质量验收记录表油毡瓦屋面工程检验批质量验收记录表金属板材屋面工程检验批质量验收记录表架空屋面工程检验批质量验收记录表蓄水、种植屋面工程检验批质量验收记录表细部构造检验批质量验收记录表给水、排水及采暖工程质量验收记录室内给水管道及配件安装工程检验批质量验收记录表室内消火栓系统安装工程检验批质量验收记录表给水设备安装工程检验批质量验收记录表室内排水管道及配件安装工程检验批质量验收记录表雨水管道及配件安装工程检验批质量验收记录表室内热水管道及配件安装工程检验批质量验收记录表热水供应系统辅助设备安装工程检验批质量验收记录表卫生器具及给水配件安装工程检验批质量验收记录表卫生器具排水管道安装工程检验批质量验收记录表室内采暖管道及配件安装工程检验批质量验收记录表室内采暖辅助设备及散热器及金属辐射板安装工程检验批质量验收记录表低温热水地板辐射采暖系统安装工程检验批质量验收记录表室外给水管道安装工程检验批质量验收记录表消防水泵结合器及室外消火栓安装工程检验批质量验收记录表管沟及井室检验批质量验收记录表室外排水管道安装工程检验批质量验收记录表室外排水管沟及井池工程检验批质量验收记录表室外供热管道及配件安装工程检验批质量验收记录表建筑中水系统及游泳池水系统安装工程检验批质量验收记录表锅炉安装工程检验批质量验收记录表锅炉辅助设备安装工程检验批质量验收记录表工艺管道安装工程检验批质量验收记录表锅炉安全附件安装工程检验批质量验收记录表换热站安装工程检验批质量验收记录表电气安装工程质量验收记录架空线路及杆上电气设备安装检验批质量验收记录表变压器、箱式变电所安装检验批质量验收记录表成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装工程检验批质量验收记录表低压电动机、电加热器及电动执行机构检查接线检验批质量验收记录表柴油发电机组安装检验批质量验收记录表不间断电源安装检验批质量验收记录表低压电气动力设备试验和试运行检验批质量验收记录表裸母线、封闭母线、插接式母线安装检验批质量验收记录表电缆桥架安装和桥架内电缆敷设检验批质量验收记录表电缆沟内和电缆竖井内电缆敷设检验批质量验收记录表电线导管、电缆导管和线槽敷设检验批质量验收记录表电线、电缆穿管和线槽敷线检验批质量验收记录表槽板配线检验批质量验收记录表钢索配线检验批质量验收记录表电缆头制作、接线和线路绝缘测试检验批质量验收记录表普通灯具安装检验批质量验收记录表专用灯具安装检验批质量验收记录表建筑物景观照明灯、航空障碍标志灯和庭院灯安装检验批质量验收记录表开关、插座、风扇安装检验批质量验收记录表建筑物照明通电试运行检验批质量验收记录表接地装置安装检验批质量验收记录表避雷引下线和变配电室接地干线敷设检验批质量验收记录表接闪器安装检验批质量验收记录表建筑物等电位联结检验批质量验收记录表通风与空调工程质量验收记录风管与配件制作工程检验批质量验收记录表风管部件与消声器制作工程检验批质量验收记录表风管系统安装工程检验批质量验收记录表通风机安装工程检验批质量验收记录表通风与空调设备安装工程检验批质量验收记录表空调制冷系统安装工程检验批质量验收记录表空调水系统安装工程检验批质量验收记录表通风与空调工程系统调试验收记录表电梯安装工程质量验收记录电梯安装工程设备进场质量验收记录表电梯安装土建交接质量验收记录表电梯驱动主机安装工程质量验收记录表电梯导轨安装工程质量验收记录表电梯门系统安装质量验收记录表电梯轿厢及对重安装工程质量验收记录表电梯安全部件安装质量验收记录表电梯悬挂装置、随行电缆、补偿装置安装工程质量验收记录表电梯电气装置安装工程质量验收记录表电梯整机安装工程质量验收记录表电梯液压系统安装工程质量验收记录表液压电梯悬挂装置、随行电缆安装质量验收记录表液压电梯整机安装质量验收记录表自动扶梯、自动人行道设备进场质量验收记录自动扶梯、自动人行道土建交接检验质量验收记录表自动扶梯、自动人行道整机安装工程质量验收记录表墙体节能工程检验批质量验收记录表幕墙节能工程检验批质量验收记录表门窗节能工程检验批质量验收记录表屋面节能工程检验批质量验收记录表地面节能工程检验批质量验收记录表采暖节能工程检验批质量验收记录表通风与空调节能工程检验批质量验收记录表空调与采暖系统冷热源及管网节能工程检验批质量验收记录表配电与照明节能工程检验批质量验收记录表监测与控制节能工程检验批质量验收记录表第3章分户验收资料1住宅工程质量分户验收概述2初装修住宅工程质量分户验收资料××小区6号住宅楼单位工程分户验收汇总表××小区6号住宅楼户分户验收专业汇总表住宅工程质量分户验收表××小区6号住宅楼分户验收土建工程汇总表。

单位工程名称
分部工程名称
分项工程名称
项目经理
施工执行标准
名称及编号
试验日期
试验介质
消火栓型号
位置
设计流量
(L/s)
设计充实水柱
工单位
项目专业质量检查员(签名)：
项目专业技术负责人(签名)：
年月日
专业监理工程师(签名)：
(建设单位项目专业技术负责人)
年月日
消火栓系统试射试验记录说明
《建筑给水排水及采暖工程施工质量验收规范》GB502422002
消火栓系统试射试验记录
编号：0504□□□记录工程名称______________________________________________________________________________________记录工程名称______________________________________________________________________________________记录工程名称______________________________________________________________________________________建筑物生于垂直度/标高、全高测量记录
4.3.1室内消火栓系统安装完成后应取屋顶层（或水箱间内）试验消火栓和首层取二处消火栓做试射试验，达到设计要求为合格。
检验方法：实地试射检查。

填写《消火栓试验记录》的说明和依据是检查室内消火栓的使用效果。

安装室内消火栓供水系统后，应进行消火栓试验并做好记录。

1，负责部门工程机电部门。

2.提交期限应在消防栓系统安装后进行。

3.填写要点（1）消火栓位置：根据实际试验消防位置填写，例如顶层和一层。

（2）试验前，应检查“消火栓总成，消火栓口的安装，消火栓喷嘴的型号，泵的启动按钮，卷盘的间距和零件”的各项。

如果检查合格，则在“合格”之前的“□”中标记“√”，否则在“不合格”之前的“□”中标记“√”。

（3）试验条件：应根据试验要求详细说明现场试验过程。

（4）试验结论：应明确消火栓试验火是否符合设计要求，施工规范以及是否合格。

2，代号：《建筑给水排水及供热工程施工质量验收规范》（GB 50242）2.有关要求（1）室内消火栓系统安装后，应符合设计要求；高层民用建筑消防设计规范（2005年版）（GB 50045）和建筑给水排水及供热工程施工质量验收规范（GB 50242）应进行消火栓的防火试验并记录。

（2）为了测试室内消火栓的使用效果，不能一一进行防火测试。

因此，选择了三个有代表性的位置：屋顶（或储水箱室内）的消火栓和一楼的两个消火栓被选择进行防火测试。

如果满足设计要求，则防火测试合格。

可以同时测试消防栓的两个最远点。

（3）消火栓系统的静压，动压和试验要求必须符合《高层民用建筑防火设计规范》（2005版）（GB 50045）的有关规定。

1）适用于建筑物高度小于100m的高层建筑。

①一楼消防栓的测试要求如下：消防栓的泵启动按钮应灵活有效。

消火栓口的静压力应不大于0.80 MPa，出口压力应不大于0.50MPa。

消火栓的间距应确保两个消火栓的满水柱可以同时到达同一楼层的任何位置；水枪的满水柱应不少于10 m。

②屋顶消火栓的测试要求如下：消火栓的启动按钮应灵活有效。

消火栓口的静压力应不小于0.07MPa；水枪满水柱应不少于10m。

2）对于高度超过100m 的高层建筑。
