真空负压设备技术要求

真空负压泵选型计算公式一、确定工艺参数在进行负压泵选型之前，首先需要明确工艺参数，包括：1. 所需的最大流量（Q_max）：即设备所需的最大负压泵流量。

2. 所需的最大负压（P_max）：即设备所需的最大负压值。

3. 所需的最大功率（P_power）：即设备所需的负压泵的最大功率。

二、计算额定流量（Qr）额定流量是指负压泵在额定转速下所能提供的最大流量。

计算公式：Qr = Q_max / σ其中，Qr为负压泵的额定流量，Q_max为设备所需的最大流量，σ为浆料的可能最大比重。

三、计算额定压力（Pr）额定压力是指负压泵在额定转速下所能提供的最大负压。

计算公式：Pr = P_max + P_s其中，Pr为负压泵的额定压力，P_max为设备所需的最大负压值，P_s为系统的附加泵头。

四、计算功率需求（Pp）功率需求是指设备所需的负压泵的功率。

计算公式：Pp = P_power + P_fr其中，Pp为设备需要的负压泵的功率，P_power为设备所需的负压泵的最大功率，P_fr为系统的运输功率。

五、选型及核对根据计算结果，选择符合要求的负压泵。

选型时要考虑到除了额定流量、额定压力和功率需求之外，还要考虑负压泵的可靠性、维护便捷性和价格等因素。

选型后，还需要核对负压泵的性能曲线和技术参数，确保其满足设备要求。

总结：真空负压泵选型计算公式是根据设备所需的最大流量、最大负压值和最大功率等工艺参数，结合负压泵的额定流量、额定压力和功率等性能参数，经过计算得出的。

通过对这些参数的计算和选择，可以确定适合的负压泵，并确保其能够满足设备的工艺需求。

在进行选型时，除了考虑设备所需的工艺参数之外，还需要考虑负压泵的可靠性、维护便捷性和价格等因素，以确保选型符合实际情况。

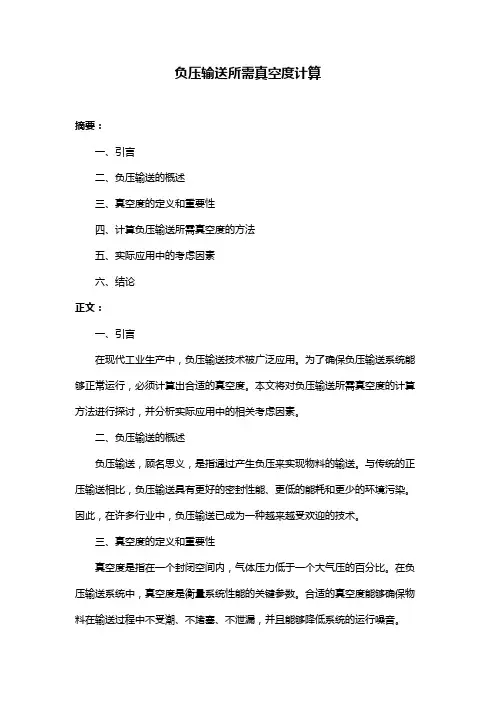

负压输送所需真空度计算摘要：一、引言二、负压输送的概述三、真空度的定义和重要性四、计算负压输送所需真空度的方法五、实际应用中的考虑因素六、结论正文：一、引言在现代工业生产中，负压输送技术被广泛应用。

为了确保负压输送系统能够正常运行，必须计算出合适的真空度。

本文将对负压输送所需真空度的计算方法进行探讨，并分析实际应用中的相关考虑因素。

二、负压输送的概述负压输送，顾名思义，是指通过产生负压来实现物料的输送。

与传统的正压输送相比，负压输送具有更好的密封性能、更低的能耗和更少的环境污染。

因此，在许多行业中，负压输送已成为一种越来越受欢迎的技术。

三、真空度的定义和重要性真空度是指在一个封闭空间内，气体压力低于一个大气压的百分比。

在负压输送系统中，真空度是衡量系统性能的关键参数。

合适的真空度能够确保物料在输送过程中不受潮、不堵塞、不泄漏，并且能够降低系统的运行噪音。

四、计算负压输送所需真空度的方法计算负压输送所需真空度时，需要考虑物料的性质、输送距离、输送管道的形状和尺寸等因素。

一般采用经验公式或模拟软件进行计算。

经验公式是根据大量实验数据总结得出的，虽然简单易用，但准确度相对较低；模拟软件则能够根据具体的工况条件进行精确计算，但需要专业的技术支持。

五、实际应用中的考虑因素在实际应用中，除了计算真空度外，还需要考虑以下因素：1.物料的性质：不同物料的密度、粘度、易燃易爆性等性质对真空度要求不同。

2.输送距离：随着输送距离的增加，真空度要求也会相应提高。

3.输送管道的形状和尺寸：管道的形状和尺寸会影响气体流动阻力，从而影响真空度的计算结果。

4.环境条件：如温度、湿度等环境因素会影响真空度的选择。

六、结论负压输送所需真空度的计算是确保系统正常运行的关键环节。

在实际应用中，需要综合考虑物料性质、输送距离、管道形状和尺寸等因素，采用经验公式或模拟软件进行计算。

真空负压系统（消失模、“V”法通用）使用说明书目录一、前言二、真空负压系统的组成三、真空负压系统的电控四、设备的安装五、真空负压系统的使用与维护真空负压系统使用说明书一、前言真空负压系统（真空稳压系统）是消失模铸造工艺与“V”法真空铸造工艺的主要设备。

它的作用是为负压砂箱（“V”同时含模板真空箱）制造稳定的负压场，使干砂在大气压力作用下定型。

即铸型在某一特定的真空度下达到该铸造工艺所要求的紧实度，同时将消失模铸造中泡沫模型气化过程中产生的气体及尘粒等异物吸走，（“V”法同理）保证浇注顺利有序的进行。

对于“V”法铸造而言，真空负压系统是真空密封物理造型工艺的主机设备，从模板覆膜开始直到浇注后冷却开箱时止，均处于负压状态下，所以真空负压系统的流量、规格比消失模铸造工艺大得多,并显得更为主要。

本文主要介绍消失模铸造工艺与“V”法铸造工艺的真空负压系统的组成、安装、使用与维护等各项注意事项，用户可以以此为依据，结合本厂（公司）的现场情况编制真空负压系统的操作保养手则指导生产。

二、真空负压系统的组成：见图1、图2真空负压系统的组成：含水环式真空泵、除尘过滤器、稳压罐、止回阀（单向阀）、气水分离器、水箱、真空分配器（真空对接机）、真空胶管及连接管路等。

砂箱自动循环生产线时含有气动（自动）真空对接机、气动球阀等。

消失模真空系统示意图图 1"V"法真空系统示意图图列:水管路2.1、真空负压系统的型号、规格及技术参数：表 1注：根据消失模或“V”法生产线的需要，可以组合成多种规格（按抽气量划分）的真空负压系统。

2.2、真空负压系统的组成说明2.2.1真空泵：真空泵有湿式和干式两种。

湿式真空泵是利用水来密封的，又称为水环式真空泵。

采用水环式真空泵需供给一定的水来保证其工作，本系统的湿式真空泵一般装在地面上供浇注、覆膜、造型用，而干式真空泵多装在行车上供“V”法铸型的转运用。

消失模和“V”法所需要的真空度根据铸件不同，砂箱不同而不同。

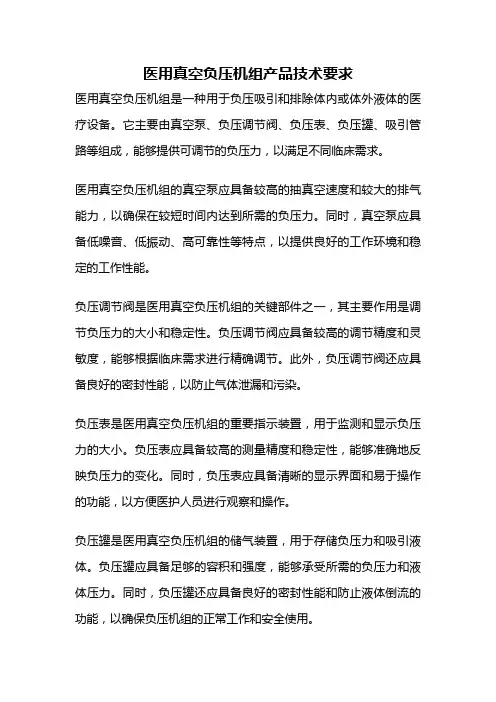

医用真空负压机组产品技术要求医用真空负压机组是一种用于负压吸引和排除体内或体外液体的医疗设备。

它主要由真空泵、负压调节阀、负压表、负压罐、吸引管路等组成，能够提供可调节的负压力，以满足不同临床需求。

医用真空负压机组的真空泵应具备较高的抽真空速度和较大的排气能力，以确保在较短时间内达到所需的负压力。

同时，真空泵应具备低噪音、低振动、高可靠性等特点，以提供良好的工作环境和稳定的工作性能。

负压调节阀是医用真空负压机组的关键部件之一，其主要作用是调节负压力的大小和稳定性。

负压调节阀应具备较高的调节精度和灵敏度，能够根据临床需求进行精确调节。

此外，负压调节阀还应具备良好的密封性能，以防止气体泄漏和污染。

负压表是医用真空负压机组的重要指示装置，用于监测和显示负压力的大小。

负压表应具备较高的测量精度和稳定性，能够准确地反映负压力的变化。

同时，负压表应具备清晰的显示界面和易于操作的功能，以方便医护人员进行观察和操作。

负压罐是医用真空负压机组的储气装置，用于存储负压力和吸引液体。

负压罐应具备足够的容积和强度，能够承受所需的负压力和液体压力。

同时，负压罐还应具备良好的密封性能和防止液体倒流的功能，以确保负压机组的正常工作和安全使用。

吸引管路是医用真空负压机组的输送系统，用于连接负压机组和患者体内或体外的液体。

吸引管路应具备良好的柔性和耐腐蚀性，能够承受负压力和液体压力的作用。

同时，吸引管路还应具备良好的密封性能和易于清洗的特点，以防止污染和交叉感染的发生。

总结起来，医用真空负压机组的产品技术要求包括真空泵的抽真空速度和排气能力，负压调节阀的调节精度和密封性能，负压表的测量精度和显示功能，负压罐的容积和强度，以及吸引管路的柔性和耐腐蚀性等。

只有满足这些要求，医用真空负压机组才能够提供稳定可靠的负压吸引和排除服务，为临床医疗提供有效支持。

真空泵的负压真空泵是一种用于抽取气体并在容器内产生负压的设备。

它是许多工业领域中不可或缺的重要工具，也是实验室和科学研究中常用的设备之一。

本文将从工作原理、分类、应用领域和使用注意事项等方面对真空泵的负压进行生动全面的介绍，以帮助读者更好地理解和使用真空泵。

首先，我们来了解一下真空泵的工作原理。

真空泵通过排空容器中的气体来产生负压。

其基本原理是利用机械或物理方式降低容器内压力，使气体向外流动。

常用的真空泵有旋片式真空泵、涡轮分子泵、离心式泵、根式风机等。

这些真空泵采用不同的工作原理，从而适应不同的需求。

根据真空泵的工作原理和性能，可以将其分为两类：扩散泵和抽气泵。

扩散泵通过传递分子之间的能量来抽取气体，适用于高真空系统；而抽气泵则通过机械力或物理原理来直接排空气体，适用于中低真空系统。

常用的抽气泵有旋片式真空泵、叶片泵、涡轮分子泵等。

真空泵的应用领域非常广泛。

在工业生产中，真空泵被广泛应用于真空冷冻、真空灌装、真空干燥、真空蒸馏等工艺中。

在科学研究中，真空泵也是实验室中常见的设备，用于实现真空条件下的实验和研究。

此外，在航天、航空等领域，真空泵也起着不可或缺的作用。

可以说，真空泵已经成为现代工业和科学研究的重要工具之一。

在使用真空泵时，需要注意以下几点。

首先，选择合适的真空泵型号和规格。

不同的工作环境和需求需要选择不同的真空泵，例如，高真空需求使用扩散泵，中低真空需求使用抽气泵。

其次，定期维护和保养真空泵。

定期更换油封、清洗过滤器等操作可以确保真空泵的正常工作。

另外，使用真空泵时要注意操作规范和安全问题，避免发生意外。

总之，真空泵作为一种重要的设备，在众多领域中发挥着关键的作用。

通过对真空泵的工作原理、分类、应用领域和使用注意事项的介绍，希望读者能够更好地理解和使用真空泵，为工业和科研的发展做出贡献。

同时也提醒读者在使用真空泵时，务必遵守相关操作规范和安全要求，确保人员和设备的安全。

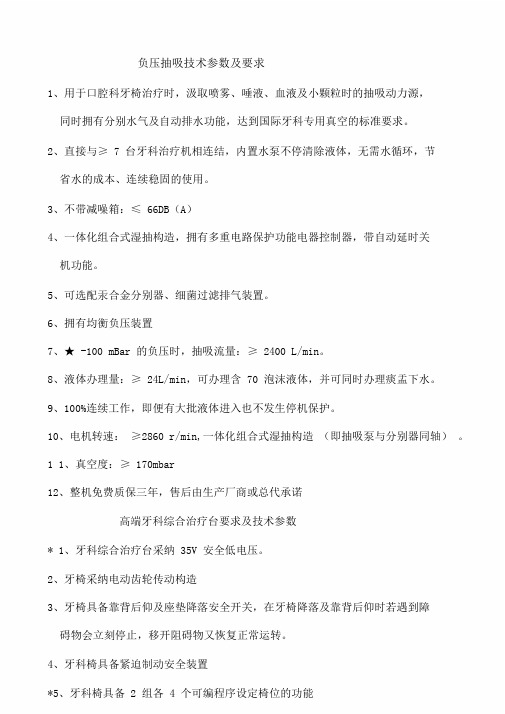

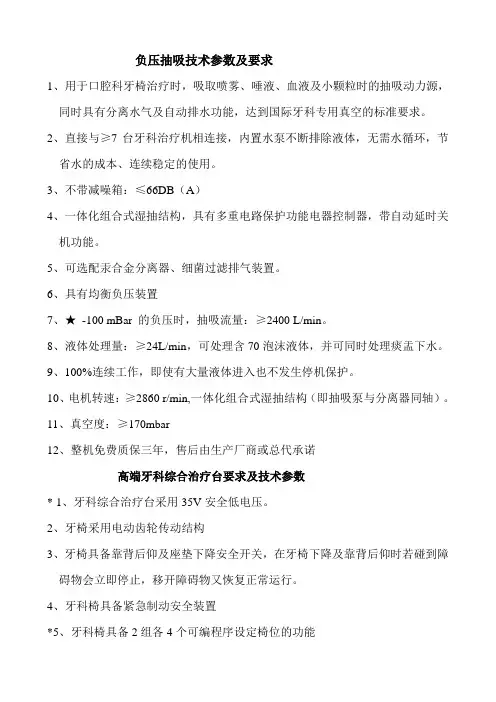

负压抽吸技术参数及要求1、用于口腔科牙椅治疗时，汲取喷雾、唾液、血液及小颗粒时的抽吸动力源，同时拥有分别水气及自动排水功能，达到国际牙科专用真空的标准要求。

2、直接与≥ 7 台牙科治疗机相连结，内置水泵不停清除液体，无需水循环，节省水的成本、连续稳固的使用。

3、不带减噪箱：≤ 66DB（A）4、一体化组合式湿抽构造，拥有多重电路保护功能电器控制器，带自动延时关机功能。

5、可选配汞合金分别器、细菌过滤排气装置。

6、拥有均衡负压装置7、★ -100 mBar 的负压时，抽吸流量：≥ 2400 L/min。

8、液体办理量：≥ 24L/min，可办理含 70 泡沫液体，并可同时办理痰盂下水。

9、100%连续工作，即便有大批液体进入也不发生停机保护。

10、电机转速：≥2860 r/min,一体化组合式湿抽构造（即抽吸泵与分别器同轴）。

1 1、真空度：≥ 170mbar12、整机免费质保三年，售后由生产厂商或总代承诺高端牙科综合治疗台要求及技术参数* 1、牙科综合治疗台采纳 35V 安全低电压。

2、牙椅采纳电动齿轮传动构造3、牙椅具备靠背后仰及座垫降落安全开关，在牙椅降落及靠背后仰时若遇到障碍物会立刻停止，移开阻碍物又恢复正常运转。

4、牙科椅具备紧迫制动安全装置*5、牙科椅具备 2 组各 4 个可编程序设定椅位的功能6、牙科椅具备带错码显示的故障自动检测系统（供给彩页）。

7、牙科椅具备残疾人不下轮椅看病椅位设置。

8、牙椅具备 PWM（直流、变频、调速）系统，联合入口低压直流电机，使牙椅柔性起动。

9、牙椅头靠能够 360 度调理,头架和靠背长度能够依据病人身高需要自行调理。

靠背拥有伸缩功能，伸缩范围 10CM（供给彩页）。

10、器材盒及多功能助手架具备观片灯、冲盂、漱口、椅位控制功能，并配有三用枪、强吸和弱吸、观片灯。

1 1、治疗机箱体 (含痰盂)和助手架可向内外旋转，更方便吐痰和操作。

*12、上挂式器材操作方式，使用方便，保护手机，入口软管轻巧耐用，无后牵力。

技术规格、参数及要求本次采购项目为医用中心供氧、吸引、呼叫、压缩空气及配套设施，此次改造共设计病房172间，443床位，480只氧气终端，480只吸引终端，443只床头灯，443只五孔电源插座及电源开关，13只氧气二级减压箱，13具流量计，13套传呼系统及显示屏。

要求：供氧能力满足完整系统供氧，能根据需氧量大小、调节压力以确保工作正常，在停电和制氧机故障维修时有较好的保障措施。

本次招标，中标人负责设备材料的运输、保险、装卸、安装、调试及验收、培训和售后服务，以及经相关部门检测合格后交付买方使用等交钥匙工程。

另，外科大楼管道及设备四年前安装的一直未投入使用，中标方免费给外科大楼打压调试连接管道，使该大楼正常使用。

一、招标内容：1、中心供氧及配套设施（包括供氧管道、中心吸引、呼叫系统、病房治疗带设备、压缩空气）1套。

二、技术参数及要求1.本项目设计、施工、验收要求必须符合如下要求：1.1.GB50751－2012《医用气体工程技术规范》1.2.GB1527《铜及铜合金拉制管》1.3.GB/T14976《流体输送用不锈钢无缝钢管》1.4.GB11618-89《钢管、配件及焊接材料标准》1.5.GB50236-98《现场设备、工业管道焊接工程施工规范》1.6.GB2270-80《不锈钢无缝钢管》1.7.GB50683-2011《现场设备、工业管道焊接工程施工质量验收规范》1.8.GB150钢制压力容器1.9.JBJ49-88《综合医院建筑设计规范》1.10.参考使用NFPA99标准（国际通用标准）1.11.国家其他现行有关标准、规范、规程的规定2.大楼终端配置要求2.1.标准配置：普通病房每床配备供氧终端、吸引终端、灯开关、床头灯、五孔多功能插座各一套；抢救室及ICU按双配置标准配置。

三、医用中心供氧系统：1.管道1.1.管道规格1.1.1.根据医院的要求，YY/T0187-94《医用中心供氧系统通用技术条件》的标准，本工程管道选用如下标准：1.1.2.由制氧机房引通往住院大楼的室内主管道选用①28*21^脱脂紫铜管或三①32X2mm无缝不锈钢管；普通病区内主管道（也称为横管），选①14*1刖脱脂紫铜管；进入房间的管道（以下简称支管）选用①8*1^脱脂紫铜管，设备带内采用①8X1mm脱脂紫铜管。

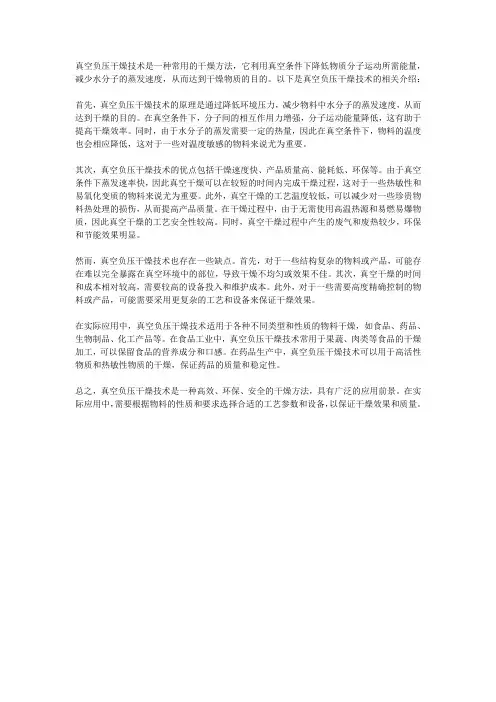

真空负压干燥技术是一种常用的干燥方法，它利用真空条件下降低物质分子运动所需能量，减少水分子的蒸发速度，从而达到干燥物质的目的。

以下是真空负压干燥技术的相关介绍：首先，真空负压干燥技术的原理是通过降低环境压力，减少物料中水分子的蒸发速度，从而达到干燥的目的。

在真空条件下，分子间的相互作用力增强，分子运动能量降低，这有助于提高干燥效率。

同时，由于水分子的蒸发需要一定的热量，因此在真空条件下，物料的温度也会相应降低，这对于一些对温度敏感的物料来说尤为重要。

其次，真空负压干燥技术的优点包括干燥速度快、产品质量高、能耗低、环保等。

由于真空条件下蒸发速率快，因此真空干燥可以在较短的时间内完成干燥过程，这对于一些热敏性和易氧化变质的物料来说尤为重要。

此外，真空干燥的工艺温度较低，可以减少对一些珍贵物料热处理的损伤，从而提高产品质量。

在干燥过程中，由于无需使用高温热源和易燃易爆物质，因此真空干燥的工艺安全性较高。

同时，真空干燥过程中产生的废气和废热较少，环保和节能效果明显。

然而，真空负压干燥技术也存在一些缺点。

首先，对于一些结构复杂的物料或产品，可能存在难以完全暴露在真空环境中的部位，导致干燥不均匀或效果不佳。

其次，真空干燥的时间和成本相对较高，需要较高的设备投入和维护成本。

此外，对于一些需要高度精确控制的物料或产品，可能需要采用更复杂的工艺和设备来保证干燥效果。

在实际应用中，真空负压干燥技术适用于各种不同类型和性质的物料干燥，如食品、药品、生物制品、化工产品等。

在食品工业中，真空负压干燥技术常用于果蔬、肉类等食品的干燥加工，可以保留食品的营养成分和口感。

在药品生产中，真空负压干燥技术可以用于高活性物质和热敏性物质的干燥，保证药品的质量和稳定性。

总之，真空负压干燥技术是一种高效、环保、安全的干燥方法，具有广泛的应用前景。

在实际应用中，需要根据物料的性质和要求选择合适的工艺参数和设备，以保证干燥效果和质量。

负压输送所需真空度计算摘要：一、引言二、负压输送真空度计算方法1.真空度定义及单位2.负压输送系统工作原理3.真空度计算公式及参数三、影响真空度的因素1.输送介质性质2.输送管道条件3.设备性能参数四、真空度检测与调整1.真空度检测方法2.真空度调整措施五、结论正文：一、引言负压输送是一种在密闭管道中进行的物料输送方式，广泛应用于化工、食品、医药等行业。

在负压输送系统中，真空度是一个关键参数，直接影响到输送效果和设备运行效率。

本文将详细介绍负压输送所需真空度的计算方法，以及影响真空度的因素和检测与调整方法。

二、负压输送真空度计算方法1.真空度定义及单位真空度是指在一定空间内，气体分子数密度低于某个临界值时，该空间内的气体压力低于大气压力的程度。

通常用帕（Pa）作为单位。

2.负压输送系统工作原理负压输送系统主要由真空泵、输送管道、物料容器等组成。

在工作过程中，真空泵抽取管道内的气体，使管道内压力降低，形成负压，从而使物料在管道内受到输送力，实现物料的输送。

3.真空度计算公式及参数负压输送系统的真空度计算公式为：真空度（Pa）= 大气压力（Pa）- 管道内压力（Pa）其中，大气压力一般取值为101325 Pa。

管道内压力可通过测量管道内的压力值获得。

三、影响真空度的因素1.输送介质性质输送介质的性质直接影响到真空度。

例如，含有颗粒的物料容易造成管道堵塞，降低真空度；易挥发的物料在输送过程中会产生大量蒸汽，使真空度下降。

2.输送管道条件输送管道的长度、直径、弯头、阀门等条件都会影响真空度。

管道长度和直径越大，真空度损失越大；弯头和阀门会增加流体阻力，降低真空度。

3.设备性能参数真空泵的抽速、真空度、功率等性能参数会影响负压输送系统的真空度。

抽速越大，真空度越高；真空度越高，设备能耗越大。

四、真空度检测与调整1.真空度检测方法常用的真空度检测方法有：压力表检测、U型管检测、电容式检测等。

检测设备应定期校准，确保检测数据的准确性。

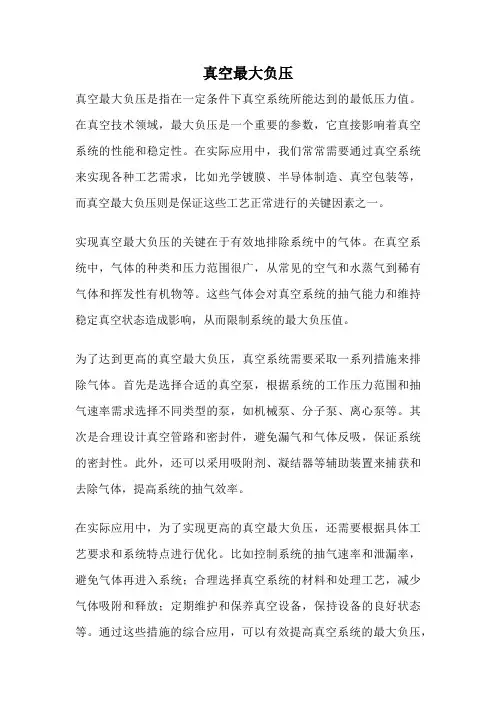

真空最大负压真空最大负压是指在一定条件下真空系统所能达到的最低压力值。

在真空技术领域，最大负压是一个重要的参数，它直接影响着真空系统的性能和稳定性。

在实际应用中，我们常常需要通过真空系统来实现各种工艺需求，比如光学镀膜、半导体制造、真空包装等，而真空最大负压则是保证这些工艺正常进行的关键因素之一。

实现真空最大负压的关键在于有效地排除系统中的气体。

在真空系统中，气体的种类和压力范围很广，从常见的空气和水蒸气到稀有气体和挥发性有机物等。

这些气体会对真空系统的抽气能力和维持稳定真空状态造成影响，从而限制系统的最大负压值。

为了达到更高的真空最大负压，真空系统需要采取一系列措施来排除气体。

首先是选择合适的真空泵，根据系统的工作压力范围和抽气速率需求选择不同类型的泵，如机械泵、分子泵、离心泵等。

其次是合理设计真空管路和密封件，避免漏气和气体反吸，保证系统的密封性。

此外，还可以采用吸附剂、凝结器等辅助装置来捕获和去除气体，提高系统的抽气效率。

在实际应用中，为了实现更高的真空最大负压，还需要根据具体工艺要求和系统特点进行优化。

比如控制系统的抽气速率和泄漏率，避免气体再进入系统；合理选择真空系统的材料和处理工艺，减少气体吸附和释放；定期维护和保养真空设备，保持设备的良好状态等。

通过这些措施的综合应用，可以有效提高真空系统的最大负压，确保系统稳定可靠地工作。

总的来说，真空最大负压是真空技术中一个重要的参数，它直接影响着系统的性能和稳定性。

通过选择合适的泵、优化系统设计、控制工艺参数等手段，可以实现更高的真空最大负压，满足不同工艺需求。

在未来的发展中，随着真空技术的不断进步和应用领域的拓展，相信真空最大负压会继续发挥重要作用，推动真空技术的发展和应用。
