家庭照明电路设计

基于单片机的LED调光台灯电路的设计
随着人们对生活质量的要求不断提高，人们在家庭空间中的照明也得到了越来越多的关注。

因此，基于单片机的LED调光
台灯电路的设计已成为一个很热门的话题。

基于单片机的LED调光台灯电路主要由单片机、光敏电阻、
三极管和电容等电子元件组成。

其工作原理是通过光敏电阻检测环境光亮度，并通过三极管和电容来控制LED的亮度。

具体而言，光敏电阻的电阻值随着环境光的强度变化。

因此，当环境光亮度较强时，光敏电阻的电阻值较小。

此时，单片机会从电压反馈引脚读取到较小的电压信号，并输出较小的PWM信号，从而减小LED的亮度。

反之，当环境光亮度较弱时，单片机输出较大的PWM信号，从而增加LED的亮度。

在实际应用中，LED调光台灯电路的设计可以根据需要进行
多种优化。

例如，可以通过加大电容和减小电阻的值来实现更加平滑的LED亮度变化，从而提高灯光的舒适度和视觉效果。

此外，还可以在电路中添加其他传感器，如自动检测周围温度和湿度的传感器，从而实现更加智能化的灯光控制。

总体而言，基于单片机的LED调光台灯电路的设计是一项非
常有前途和实用价值的技术。

其可以非常精确地控制灯光亮度，提高人们的生活品质。

在未来，我们相信这项技术将得到更加广泛的应用和发展。

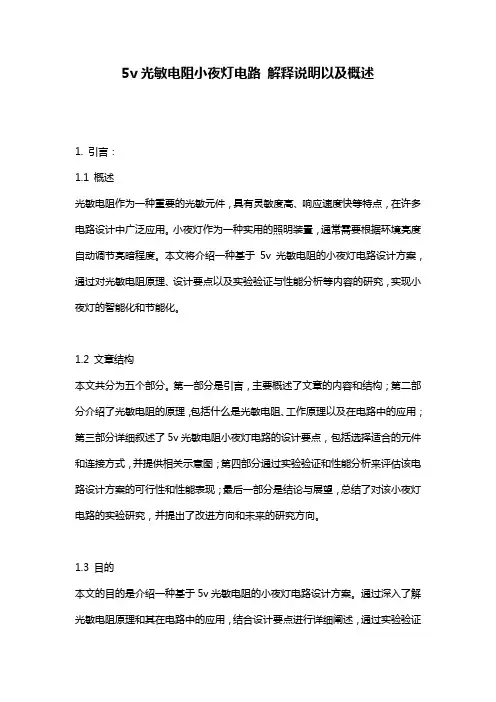

5v光敏电阻小夜灯电路解释说明以及概述1. 引言：1.1 概述光敏电阻作为一种重要的光敏元件，具有灵敏度高、响应速度快等特点，在许多电路设计中广泛应用。

小夜灯作为一种实用的照明装置，通常需要根据环境亮度自动调节亮暗程度。

本文将介绍一种基于5v光敏电阻的小夜灯电路设计方案，通过对光敏电阻原理、设计要点以及实验验证与性能分析等内容的研究，实现小夜灯的智能化和节能化。

1.2 文章结构本文共分为五个部分。

第一部分是引言，主要概述了文章的内容和结构；第二部分介绍了光敏电阻的原理，包括什么是光敏电阻、工作原理以及在电路中的应用；第三部分详细叙述了5v光敏电阻小夜灯电路的设计要点，包括选择适合的元件和连接方式，并提供相关示意图；第四部分通过实验验证和性能分析来评估该电路设计方案的可行性和性能表现；最后一部分是结论与展望，总结了对该小夜灯电路的实验研究，并提出了改进方向和未来的研究方向。

1.3 目的本文的目的是介绍一种基于5v光敏电阻的小夜灯电路设计方案。

通过深入了解光敏电阻原理和其在电路中的应用，结合设计要点进行详细阐述，通过实验验证与性能分析来评估该设计方案的可行性和效果。

最后，总结归纳该小夜灯电路设计的优缺点，并探讨改进方向和未来研究方向。

希望通过这篇文章能够使读者对5v光敏电阻小夜灯电路有更全面、深入的理解，并为相关领域的研究与应用提供参考依据。

2. 光敏电阻原理2.1 什么是光敏电阻光敏电阻，也被称为光探头或LDR（Light Dependent Resistor），是一种能够根据外界光照强度变化而改变电阻值的电子元件。

它基于光电效应原理，具有灵敏度高、成本低廉等特点，并常常用于各种感应和控制装置中，如小夜灯、自动照明系统等。

2.2 光敏电阻的工作原理光敏电阻的工作原理基于半导体材料的特性。

它通常由半导体材料锗或硒化镉制成，在无外界光照时，电子在半导体晶格内受到束缚，构成价带与导带之间的固有禁带。

这种固有禁带宽度难以跨越。

家庭照明线路设计与安装实训总结一、前言在家庭装修中，照明线路设计与安装是至关重要的一环。

合理的照明设计能够提升居室的舒适度，而正确的线路安装则关乎居民的生命财产安全。

本文将就家庭照明线路设计与安装实训进行总结，旨在帮助读者在日常生活中更好地应对相关问题。

二、家庭照明线路设计1.了解房屋结构：在进行家庭照明线路设计之前，需要对房屋结构进行充分了解，包括有无楼板、隔墙位置、门窗位置等信息。

这样才能在设计照明线路时避免破坏原有结构和装饰。

同时也需要考虑房屋的面积和功能分区，以确定照明的布局和分区调光。

2.选择合适的光源：根据房屋面积和功能分区选择合适的光源，如LED灯、节能灯等。

同时需要考虑光色温和光照度，使得照明效果更舒适并且节能环保。

3.设计照明布局：根据家庭的实际情况进行照明布局设计，包括主卧室、客厅、厨房、卫生间等区域。

合理的照明布局可以提升房屋的整体氛围，增加居住舒适度。

三、家庭照明线路安装1.购物合格的电器材料：在进行家庭照明线路安装之前，首先需要购物合格的电器材料，如导线、开关、插座等。

选择质量可靠的材料是线路安装的基础，也是保障家庭用电安全的重要步骤。

2.合理规划线路布局：在进行线路安装时，需要根据照明布局设计合理规划线路布局。

避免线路交叉、搭接或者过长过短，确保线路布局的整洁和安全。

3.遵循安全操作规范：在进行线路安装时，必须严格遵守安全操作规范，如佩戴绝缘手套、使用绝缘工具、断电操作等。

确保安装过程中不会发生安全事故。

4.测量和检验：上线路安装完成后，需要进行电路测量和线路检验，确保线路的正常使用和安全可靠。

四、家庭照明线路设计与安装实训总结1. 照明线路设计与安装是家庭装修中的重要环节，要合理布局和选择光源，提升生活舒适度。

2. 线路安装需要购物合格的电器材料，合理规划线路布局，遵循安全操作规范，并进行测量和检验。

3. 实践中需要严格遵守相关安全规范，确保操作过程中不会发生安全事故，保障家庭用电安全。

家庭电路装修电线粗细的选择与用电回路设计在家庭电路装修中，电线的选择和用电回路的设计是至关重要的。

电线的粗细直接影响到装修成本、可操作性和用电安全，而合理的用电回路设计则能确保家庭电力的稳定供应，提高用电效率。

本文将详细介绍电线粗细的正确选择以及家庭用电回路的设计方法。

一、电线粗细的正确选择电线的粗细主要根据电器的功率和电流大小来确定。

在家庭电路装修中，电线太粗会导致相关费用增加，同时可操作性降低。

因此，正确选择电线粗细非常重要。

1.考虑用电器的功率和电流需求。

不同电器的功率和电流需求各不相同，需要根据实际需求来选择合适的电线。

例如，大功率电器如空调、热水器等需要选择较粗的电线，以保证供电稳定。

2.考虑电线的安全载流量。

电线的安全载流量是指电线在正常工作条件下能够承受的最大电流值。

选择电线时需要确保其安全载流量满足用电需求，同时留有一定的余量，以防止过载情况的发生。

3.考虑电线的成本和可操作性。

电线越粗，价格越高，同时穿线管、管卡等也需要相应增大，增加了装修成本。

此外，粗电线在布线、维修时也更加困难，因此需要在保证安全的前提下，选择合适的电线粗细。

二、家庭用电回路设计家庭用电回路是指将家庭各用电设备通过电线连接起来，形成独立的供电系统。

合理的用电回路设计能够提高用电效率，降低能耗，同时保证用电安全。

1.主开关回路：家庭入户电源线应选择10平方的电线，安全载流量达到65A，以确保电源供应稳定。

主开关回路应独立设置，以便于控制整个家庭的电源。

2.照明回路：全屋照明开关用一个回路，选择1.5平方的电线，同时选择16-20A 的普通空开。

如果以后需要增加照明灯具，可以选择稍粗的电线。

3.普通插座回路：普通插座回路一般按数量划分，每10个插座为一个回路。

选择2.5平方的电线即可满足需求，同时选择20-25A的漏电开关。

4.大功率插座回路：大功率电器应独立一个回路，如3匹的柜式空调、电热水器等。

选择2.5平方以上的电线，同时使用25-32A的漏电开关。

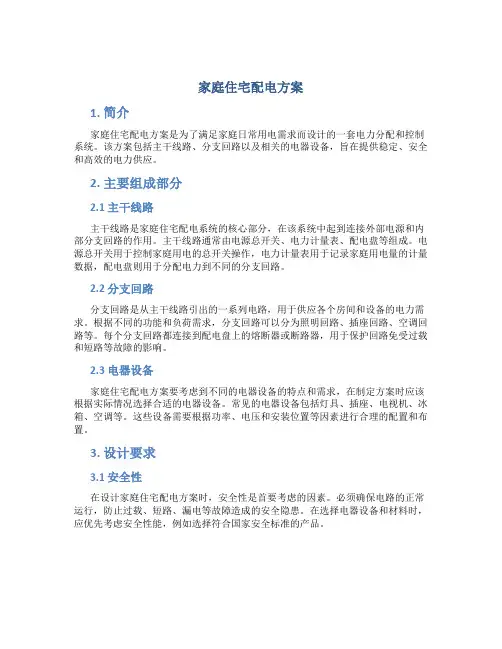

家庭住宅配电方案1. 简介家庭住宅配电方案是为了满足家庭日常用电需求而设计的一套电力分配和控制系统。

该方案包括主干线路、分支回路以及相关的电器设备，旨在提供稳定、安全和高效的电力供应。

2. 主要组成部分2.1 主干线路主干线路是家庭住宅配电系统的核心部分，在该系统中起到连接外部电源和内部分支回路的作用。

主干线路通常由电源总开关、电力计量表、配电盘等组成。

电源总开关用于控制家庭用电的总开关操作，电力计量表用于记录家庭用电量的计量数据，配电盘则用于分配电力到不同的分支回路。

2.2 分支回路分支回路是从主干线路引出的一系列电路，用于供应各个房间和设备的电力需求。

根据不同的功能和负荷需求，分支回路可以分为照明回路、插座回路、空调回路等。

每个分支回路都连接到配电盘上的熔断器或断路器，用于保护回路免受过载和短路等故障的影响。

2.3 电器设备家庭住宅配电方案要考虑到不同的电器设备的特点和需求，在制定方案时应该根据实际情况选择合适的电器设备。

常见的电器设备包括灯具、插座、电视机、冰箱、空调等。

这些设备需要根据功率、电压和安装位置等因素进行合理的配置和布置。

3. 设计要求3.1 安全性在设计家庭住宅配电方案时，安全性是首要考虑的因素。

必须确保电路的正常运行，防止过载、短路、漏电等故障造成的安全隐患。

在选择电器设备和材料时，应优先考虑安全性能，例如选择符合国家安全标准的产品。

3.2 稳定性稳定的电力供应是保障家庭住宅正常用电的基础。

电源的电压、频率以及电力负载能力应满足日常用电需求，以确保电器设备正常运行。

通过合理设计主干线路和分支回路，可有效稳定家庭用电电力供应。

3.3 可扩展性随着科技的发展和家庭电器的日益智能化，家庭用电需求也不断变化。

在设计家庭住宅配电方案时，应考虑到未来可能的扩展需求。

例如，在主干线路预留空位用于接入新的电器设备，或选择支持智能控制的插座和开关，以便将来方便追加智能家居系统。

4. 安装和维护安装和维护是保证家庭住宅配电方案正常运行的关键步骤。

家用照明电路设计安装与调试设计方案为了设计、安装和调试家用照明电路，我们需要考虑以下几个方面：1.电路设计：1.1根据家庭的照明需求，确定电路的数量和布局。

一般来说，我们可以根据房间的功能和大小划分不同的照明区域，然后设计相应的照明电路。

1.2确定每个照明电路的负载和功率。

根据所选择的照明设备和灯具的功率要求，计算每个电路的总负载。

1.3选择正确的电线规格。

根据每个电路的负载和距离，选择适当的电线和电线规格以满足安全和电压降的要求。

1.4设计并安装合适的开关和插座。

根据需要，安装开关和插座以实现灯光的控制和灯具的供电。

2.安装电路：2.1确定好每个电路的布局和电线的路径。

在设计电路布局时，考虑到电线的长度和走线路径，以减少电线的浪费和电压降的问题。

2.2安装电线和相关配件，如插座、开关盒、接线盒等。

确保所有电线和配件都牢固地安装，并与电源主线连接正确。

2.3进行线路测试。

在将电线连接到电源之前，进行基本的线路测试，以确保电线和配件没有损坏，并且能够正常工作。

3.调试电路：3.1连接灯具和其他照明设备。

按照设计方案，将灯具和其他照明设备连接到相应的电路上，并检查它们是否能够正常工作。

3.2进行开关和插座的调试。

测试每个开关和插座，确保它们能够正常控制灯光和供电设备。

3.3检查电线和配件的安全性。

检查所有电线和配件的接触是否安全，是否存在漏电、短路等安全隐患。

3.4测试整个电路系统。

通过打开和关闭所有的灯光和插座，测试整个电路系统的可靠性和稳定性。

为了有效地设计、安装和调试家用照明电路，我们还需要做到以下几点：1.遵守安全规范。

在设计和安装过程中，要遵守电气安全规范，使用符合标准的电线、插座和配件，并确保所有的电气工作都在断电的情况下进行。

2.注意负载平衡。

在设计电路时，要合理分配负载，避免过度加载一些电路，以防止电路过载和火灾等安全问题。

3.考虑节能因素。

在选择照明设备和灯具时，要选择节能型产品，以降低家庭用电量和能源消耗。

照明线路及安装要求照明线路是指用于供电给照明设备的电力线路。

在家庭、商业建筑、工业厂房等各类场所，照明线路是建筑电气系统的重要部分。

正确的照明线路设计和安装能够保证电力的供应稳定性，延长照明设备的使用寿命，提高照明的效果和效率。

一、照明线路的分类照明线路可以按照电压等级分类。

一般来说，低压照明线路包括额定电压低于380V的照明电路，而高压照明线路则包括额定电压高于380V的照明电路。

低压照明线路用于家庭、商业建筑等场所，采用的是220V或者110V的电压；而高压照明线路用于工业厂房、停车场等大型场所，采用的是380V或者更高电压。

照明线路还可以按照回路的数量分类。

单回路照明线路指的是一个回路只连接一个或少量照明装置，而多回路照明线路指的是一个回路连接多个照明装置。

二、照明线路的设计要求1.电源容量要合理：要根据需要供应的照明装置功率和数量来确定电源容量。

一般来说，每平方米的照明装置功率不应超过20W，同时要考虑峰值负荷和照明装置的启动电流。

2.线路布置要合理：线路要布置在易于维修和更换的位置，并且要避免与其他电气设备、水管等交叉。

3.线路长度要合适：线路长度过长会导致线路电阻增加，功率损耗增加，所以要尽量控制线路长度。

4.绝缘要可靠：照明线路要有良好的绝缘性能，以防止漏电等安全事故的发生。

线路绝缘要符合国家标准要求。

5.线缆选择要正确：要根据线路负荷和环境条件选择合适的线缆，以保证线路的安全性和可靠性。

常用的线缆有VVRP、VV、RV等。

6.线路的环境要求：照明线路的安装要注意防水、防腐蚀等要求，以确保线路的可靠性和使用寿命。

三、照明线路的安装要求1.线路敷设要规范：线路敷设要按照图纸和设计要求进行，严禁乱拉乱绕，要保持线路路径的一致性和美观性。

2.导管设置要合理：要根据线路负荷和线缆的数量选择合适的导管，并按照规定的安装要求进行设置。

3.线缆连接要牢固：照明线路的连接处要注意固定牢固，采用合适的连接方法，避免接触阻力过大和接触不良引起的火灾等事故。

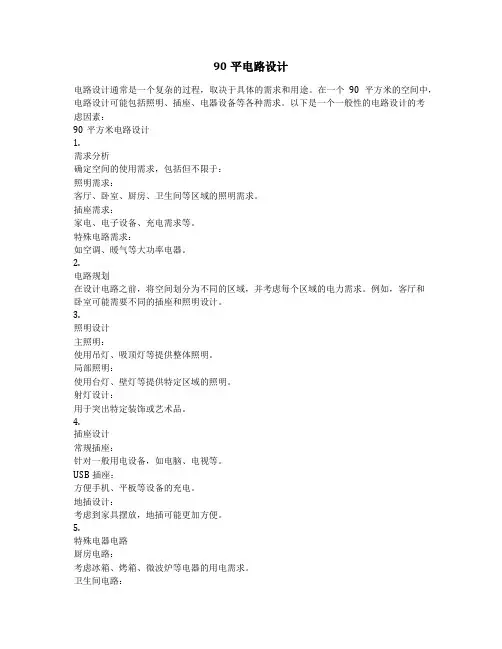

90平电路设计电路设计通常是一个复杂的过程，取决于具体的需求和用途。

在一个90平方米的空间中，电路设计可能包括照明、插座、电器设备等各种需求。

以下是一个一般性的电路设计的考虑因素：90平方米电路设计1.需求分析确定空间的使用需求，包括但不限于：照明需求：客厅、卧室、厨房、卫生间等区域的照明需求。

插座需求：家电、电子设备、充电需求等。

特殊电路需求：如空调、暖气等大功率电器。

2.电路规划在设计电路之前，将空间划分为不同的区域，并考虑每个区域的电力需求。

例如，客厅和卧室可能需要不同的插座和照明设计。

3.照明设计主照明：使用吊灯、吸顶灯等提供整体照明。

局部照明：使用台灯、壁灯等提供特定区域的照明。

射灯设计：用于突出特定装饰或艺术品。

4.插座设计常规插座：针对一般用电设备，如电脑、电视等。

USB插座：方便手机、平板等设备的充电。

地插设计：考虑到家具摆放，地插可能更加方便。

5.特殊电器电路厨房电路：考虑冰箱、烤箱、微波炉等电器的用电需求。

卫生间电路：考虑电热水器、抽湿器等设备。

6.安全设施漏电保护：安装漏电保护开关以保护人身安全。

过载保护：使用合适的断路器，防止电路过载。

7.布线和标识合理布线：避免电线交叉，保持整洁。

标识插座：标明每个插座的用途，方便使用。

8.能效考虑LED照明：节能、长寿命。

智能控制：使用智能开关、定时器等设备进行能效管理。

9.法规和安全确保电路设计符合当地电气安全法规和标准，避免违规操作，保障家庭安全。

10.专业咨询最好在进行电路设计之前咨询专业电气工程师，以确保设计的安全性和可行性。

请注意，以上是一个一般性的电路设计的考虑因素。

具体的设计还需要根据您的实际需求、预算和当地法规等因素进行调整。

在进行电路设计和安装时，建议寻求专业电气工程师的帮助。

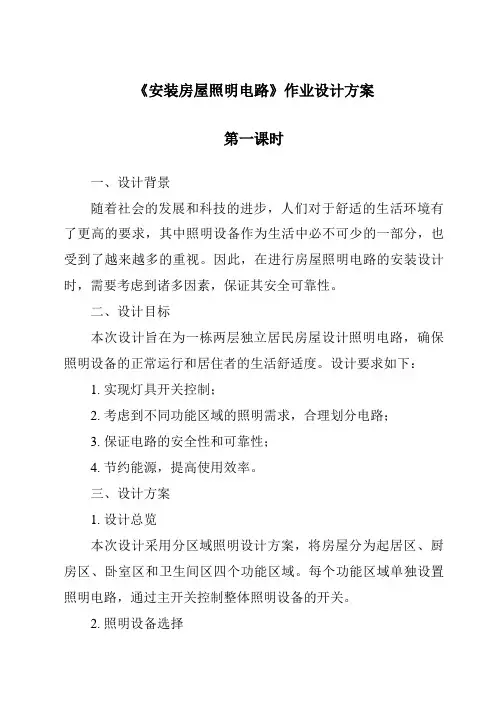

《安装房屋照明电路》作业设计方案第一课时一、设计背景随着社会的发展和科技的进步，人们对于舒适的生活环境有了更高的要求，其中照明设备作为生活中必不可少的一部分，也受到了越来越多的重视。

因此，在进行房屋照明电路的安装设计时，需要考虑到诸多因素，保证其安全可靠性。

二、设计目标本次设计旨在为一栋两层独立居民房屋设计照明电路，确保照明设备的正常运行和居住者的生活舒适度。

设计要求如下：1. 实现灯具开关控制；2. 考虑到不同功能区域的照明需求，合理划分电路；3. 保证电路的安全性和可靠性；4. 节约能源，提高使用效率。

三、设计方案1. 设计总览本次设计采用分区域照明设计方案，将房屋分为起居区、厨房区、卧室区和卫生间区四个功能区域。

每个功能区域单独设置照明电路，通过主开关控制整体照明设备的开关。

2. 照明设备选择根据功能区域的不同需求，选择合适的照明设备，如吸顶灯、筒灯、壁灯等，保证照明效果和能源利用效率。

3. 电路划分（1）起居区电路：设置三个开关控制，其中一个可控制整体灯具的开关，另外两个是分别控制各个功能区的照明设备。

（2）厨房区电路：使用防水灯具，并增加照明亮度，设置独立电路及开关。

（3）卧室区电路：考虑到多人使用，设置两个开关控制，一个主控制整体灯具，一个控制床头灯。

（4）卫生间区电路：考虑到湿度等因素，选择防水灯具，设置独立电路及开关。

4. 电线选择与敷设根据国家标准选择规格合适的导线和电缆，敷设时保证线路的整齐美观，并注意避让其他设备和管线，避免产生短路等安全隐患。

5. 安全防护安装漏电开关、过载开关等保护设备，确保电路的安全可靠性。

在电路设计中考虑连接线的长度，合理设置插座，保证电器设备的用电安全。

6. 节能环保选择LED灯具等节能型照明设备，合理设计电路，减少能耗，达到节约能源的目的。

四、总结通过本次设计，针对不同功能区域的照明需求，采用合理的电路划分和灯具选择，既满足了居民对于舒适照明的需求，又保证了电路的安全性和可靠性。

家庭用电设计方案3布线原则（10）如下图：没有特别要求的前提下，插座安装应该离地30公分高度；布线原则（11）如下图：开关、插座面对面板，应该左侧零线，右侧火线；布线原则（12）如下图：家庭装修中，电线只能并头连接，绝对不是我们平时随便一接就OK那么简单；布线原则（13）如下图：接头处采用按压，必须要结实牢固；布线原则（14）如下图：接好的线，要立即用绝缘胶布包好；布线原则（15）如下图：在装修过程中，如果确定了火线、零线、地线的颜色，任何时候，颜色都不能用混了；布线原则（16）如下图：家里不同区域的照明、插座、空调、热水器等电路都要分开分组布线；一旦哪路需要断电检修时，不影响其他电器的正常使用；布线原则（17）：很关键的在做完电路后，一定要让施工方给你一份电路布置图，一旦以后要检修或墙面修整或在墙上打钉子，防止电线被打坏。

家装电路（弱电）设计装修的第一道工序就是”布线”。

在我们装修居室的过程中，常常会忽略对电源布线的全面考虑，因而造成布线不合理或漏布现象；而且随着经济的高速发展，原有建设施工中的电源布线也远远不适应人们的需求。

我在这里对家装中的电路布线提出了一些建议，供大家在装修时参考。

首先提醒大家的是，根据用电负荷的实际情况和可能添置的设备负荷，选择电源线时，一定要选择国标线，以免造成超负荷而引起的联线、短路或毁坏设备，在选择电气元件时，千万不能以次充好，以免造成事故。

电路改造涉及到空间的定位，还要开槽，所以要提前进行。

严禁将导线直接埋入抹灰层，导线在线管中严禁有接头，同时对使用的线管（PVC阻燃管或铁管）进行严格检查，要符合国家标准，对管路铺设遵循“安全、方便、经济、客观”的原则。

与此同时，对特殊用电回路，例如：空调、整体浴室、速热式电热水器等，建议用户在购买时，先自检是否有保护装置，然后再配置相应的漏电保护开关，以确保用户的人身及财产安全。

工程完工后，要进行漏电开关检测，给出完整的电路图，以便日后维修。

客厅电路设计方案1. 现状分析客厅是家庭生活中的重要场所，电路方案需要综合考虑安全性、实用性和美观性。

在进行客厅电路设计方案之前，我们首先进行现状分析。

1.1 客厅用途客厅是家庭活动的核心区域，通常用于休闲、娱乐、会客和观看电视等活动。

因此，电路设计方案需要满足多种用途的电器设备接入需求。

1.2 客厅电器设备根据客厅用途的特点，通常会有以下电器设备需求：•电视及音响设备•空调或暖气设备•筒灯或吊灯照明设备•充电设备（手机、平板电脑等）•台灯或落地灯•其他辅助设备（电风扇、加湿器等）1.3 现有电路安全性和实用性在进行电路设计方案之前，有必要评估现有电路的安全性和实用性。

经常检查电路状况并解决潜在问题，确保电路运行安全，避免电路过载、短路和其他潜在的电气故障。

2. 设计方案基于对客厅现状的分析，我们提出以下客厅电路设计方案，旨在满足安全、实用和美观的要求。

•采用漏电保护器：为客厅电路设置漏电保护器，以提供额外的安全保障。

•确保电路过载保护：合理规划电路负荷，避免电路过载，为每个电器设备设置独立的电路。

•保护地线：所有电器设备的金属外壳都需要接地，以减少电气故障的发生。

2.2 实用性考虑•合理布置开关：根据客厅的布局和用途，在合适的位置安装开关，方便使用者控制不同区域的电器设备。

•多功能插座：为了满足不同设备的接入需求，可选择带有USB插口的插座，方便用户快速充电。

•设备布线：根据不同设备的布置和需求，合理安排电源插座和电视信号插座的位置。

•隐蔽线缆：在设计电路时，尽量将线缆隐藏在墙体内部或设备后面，减少线缆的可见性，提升室内美观度。

•壁面插座：选择贴于墙面的壁面插座，可以让电器设备的线缆更好地隐藏起来，减少对室内美观度的影响。

3. 实施步骤3.1 方案确定根据现状分析和设计方案，确定最终的客厅电路设计方案。

3.2 设计图纸绘制根据方案确定，制作电路设计的平面布置图，标注各种设备的位置及插座和开关的布置。

灯具回路设计灯具回路设计是指根据灯具的功能和用途，合理安排电路的连接方式和布线，以实现灯具的正常工作和控制。

灯具回路设计的目标是确保灯具的供电安全可靠、灯光效果良好、节能环保，同时还要考虑灯具的控制方式和场景需求。

在进行灯具回路设计时，首先需要了解灯具的功率和电压要求。

根据灯具的功率，可以确定每个回路的负载容量，以便选择合适的线缆和开关设备。

同时，根据灯具的电压要求，选择适当的电源设备和电缆规格，以确保供电稳定可靠。

需要根据灯具的功能和用途，确定灯具的控制方式。

常见的灯具控制方式包括开关控制、调光控制和远程控制等。

开关控制是最基本的方式，可以通过单开关或多开关组合来控制灯具的开关状态。

调光控制可以实现灯光的亮度调节，可以通过旋钮、触摸开关或遥控器等设备来实现。

远程控制可以通过无线通信技术，实现对灯具的开关和亮度调节，方便用户远程控制。

根据灯具的控制方式，可以设计相应的电路连接方式。

对于开关控制方式，可以采用并联或串联的方式连接灯具和开关，通过开关的开合来实现对灯具的控制。

对于调光控制方式，需要考虑调光设备的接线方式和灯具的调光接口。

对于远程控制方式，需要考虑无线通信设备的接入和控制协议的选择。

还需要考虑灯具的场景需求和布置方式。

不同场景对灯光的要求不同，比如家庭、商业空间、办公室等，需要根据具体情况进行灯具的布置和控制。

在布置灯具时，要考虑灯光的均匀性、亮度和色温的一致性，以及与周围环境的协调性。

在控制灯具时，可以根据不同区域或功能设置多个回路，以满足不同的照明需求。

在进行灯具回路设计时，还需要考虑一些电气安全问题。

比如，应根据负载容量选择合适的开关和线缆，以避免过载和短路。

应合理布置线缆，避免交叉和绕线，以减少电磁干扰和电路故障的可能性。

应注意接地和绝缘的要求，确保电路的安全可靠。

灯具回路设计是一个综合考虑灯具功率、电压要求、控制方式、场景需求和电气安全等因素的过程。

只有合理设计和布置灯具回路，才能确保灯具的正常工作和控制，满足用户的照明需求。

家庭电路设计实施方案
在进行家庭电路设计时，首先需要考虑的是电路的布局。

根据家庭的实际情况，我们可以将家庭电路划分为照明电路、插座电路、特殊用电电路等。

在布局电路时，需要考虑到各个电器的使用位置，合理安排插座和开关的位置，以方便日常使用，并且要避免电线交叉和交错，保证电路的整洁和美观。

其次，配电方案也是家庭电路设计中需要考虑的重要因素。

在配电方案中，我
们需要根据家庭用电情况和电器功率来确定主干线和分支线的容量，确保电路不会因为过载而造成安全隐患。

同时，还需要考虑到不同电器的使用时间和功率峰值，合理安排各个电器的用电顺序，以平衡家庭用电负荷，提高电能利用率。

最后，选择合适的电器和电线材料也是家庭电路设计中需要重点考虑的问题。

在选择电器时，我们需要考虑到其功率、能效等因素，选择符合国家标准的产品，并且要注意安全性和耐用性。

在选择电线材料时，需要考虑到其导电能力、耐热性、耐磨性等因素，选择符合家庭用电需求的电线材料，以确保电路的安全稳定运行。

总之，家庭电路设计实施方案的制定需要考虑到电路布局、配电方案和选择合
适的电器和电线材料等因素。

只有综合考虑这些因素，才能设计出安全、稳定、便利和节能的家庭电路方案，为家庭生活提供可靠的电力保障。

家庭电路设计方案家庭电路设计是一项重要的任务，直接关系到家庭电力供应的质量和安全。

在设计家庭电路时，需要考虑到各种因素，如家庭成员的用电需求、电路的稳定性、安全性等。

以下是一个家庭电路设计方案，旨在为家庭提供安全可靠的电力供应。

1. 家庭用电需求分析在设计家庭电路之前，首先需要分析和评估家庭成员的用电需求。

这涉及到家庭的规模、家庭成员的生活习惯、家中的电器设备等。

通过了解用电需求，我们可以根据实际情况来合理配置电路，确保电力供应的稳定性。

2. 安全保护装置设计家庭电路的安全性是至关重要的。

在设计中，应考虑包括漏电保护器、过载保护器和短路保护器等安全保护装置。

漏电保护器可以及时检测到电流泄漏，并切断电源，起到保护人身安全的作用。

过载保护器和短路保护器可以在电路负载过大或短路时迅速切断电源，避免火灾等危险。

3. 电路布置及容量设计在家庭电路的布置中，应根据家庭的用电需求和家居布局来进行合理安排。

首先，应将主电源输入位置安排在家庭用电需求较为集中的区域，以方便电力供应。

其次，应根据用电设备的功率和数量来确定不同电路的容量，确保电力供应的稳定性。

4. 地线与零线的设计在设计家庭电路时，地线和零线的合理设计至关重要。

地线是起到安全保护作用的重要组成部分，可以将电流泄露到地下，减少对人身安全的威胁。

零线则是为电器设备提供回路，稳定电压，保障正常工作。

地线和零线的布线要符合相关的电气安全标准，确保电路的安全可靠。

5. 照明电路设计照明电路是家庭电路设计中的重要组成部分，直接关系到家庭成员的日常生活。

在照明电路设计中，需要根据照明灯具的功率和数量进行合理的布线，避免电路负荷过大。

此外，可以考虑使用节能灯具，减少家庭用电负荷，提高节能效果。

6. 动力电路设计动力电路通常用于家用电器设备的供电，例如冰箱、空调、电视等。

在设计动力电路时，需要根据电器设备的功率和数量来确定电路的容量，避免负载过大。

同时，应注意将不同功率的电器设备分配到不同的电路上，以保证电路稳定运行。

电工电子技术课程设计题目：家庭照明电路设计班级：装控10-1学号：姓名：指导教师：时间：广东石油化工学院目录一、设计目的 (3)二、家庭照明电路组成部分的功能和安装要求 (3)三、设计的总体思路 (8)四、电路布线施工图及及电路原理图 (9)五、安装用电路元器件以及预算 (12)六、施工要求 (13)七、设计总结 (15)家庭照明电路设计一、设计目的1、理解家庭电路的基本原理，巩固和加深在电路课程中所学的理论知识和实践技能。

2、学会查阅相关手册和资料，了解照明电灯的相关知识，培养独立分析与解决问题的能力。

3、掌握常用电子电路的一般设计方法，学会使用常用电子元器件,正确开绘制电路图。

4、掌握平面图的正规设计与应用。

5、认真写好总结报告，培养严谨的作风与科学态度，提高我们从实践中提高的能力。

二、家庭照明电路组成部分的功能和安装要求家庭照明电路组成部分主要包括电能表、闸刀、空气开关、导线（包括火线和零线）、熔断器、电灯开关、电灯和插座这几部分。

1、电能表电能表的作用是测量电路消耗了多少电能，计量每单位消耗的电能值，也就是度或者千瓦时，电能表常见的有感应式机械电度表和电子式电能表。

感应式机械电度表其工作原理为：根据电磁感应原理，电表通电时，在电流线圈和电压线圈产生电磁场，在铝盘上形成转动力矩，通过传动齿轮带动计度器计数，电流电压越大，转矩越大，计数越快，用电越多。

铝盘的转动力矩与负载的有功功率成正比。

电子式电度表是利用电子电路/芯片来测量电能；用分压电阻或电压互感器将电压信号变成可用于电子测量的小信号，用分流器或电流互感器将电流信号变成可用于电子测量的小信号，利用专用的电能测量芯片将变换好的电压、电流信号进行模拟或数字乘法，并对电能进行累计，然后输出频率与电能成正比的脉冲信号；脉冲信号驱动步进马达带动机械计度器显示，或送微计算机处理后进行数码显示。

在安装电能表时，进户电源线在允许的范围内线径越大越好，有条件建议使用单相电缆。
