家庭照明电路设计

家庭照明线路设计与安装实训总结一、前言在家庭装修中，照明线路设计与安装是至关重要的一环。

合理的照明设计能够提升居室的舒适度，而正确的线路安装则关乎居民的生命财产安全。

本文将就家庭照明线路设计与安装实训进行总结，旨在帮助读者在日常生活中更好地应对相关问题。

二、家庭照明线路设计1.了解房屋结构：在进行家庭照明线路设计之前，需要对房屋结构进行充分了解，包括有无楼板、隔墙位置、门窗位置等信息。

这样才能在设计照明线路时避免破坏原有结构和装饰。

同时也需要考虑房屋的面积和功能分区，以确定照明的布局和分区调光。

2.选择合适的光源：根据房屋面积和功能分区选择合适的光源，如LED灯、节能灯等。

同时需要考虑光色温和光照度，使得照明效果更舒适并且节能环保。

3.设计照明布局：根据家庭的实际情况进行照明布局设计，包括主卧室、客厅、厨房、卫生间等区域。

合理的照明布局可以提升房屋的整体氛围，增加居住舒适度。

三、家庭照明线路安装1.购物合格的电器材料：在进行家庭照明线路安装之前，首先需要购物合格的电器材料，如导线、开关、插座等。

选择质量可靠的材料是线路安装的基础，也是保障家庭用电安全的重要步骤。

2.合理规划线路布局：在进行线路安装时，需要根据照明布局设计合理规划线路布局。

避免线路交叉、搭接或者过长过短，确保线路布局的整洁和安全。

3.遵循安全操作规范：在进行线路安装时，必须严格遵守安全操作规范，如佩戴绝缘手套、使用绝缘工具、断电操作等。

确保安装过程中不会发生安全事故。

4.测量和检验：上线路安装完成后，需要进行电路测量和线路检验，确保线路的正常使用和安全可靠。

四、家庭照明线路设计与安装实训总结1. 照明线路设计与安装是家庭装修中的重要环节，要合理布局和选择光源，提升生活舒适度。

2. 线路安装需要购物合格的电器材料，合理规划线路布局，遵循安全操作规范，并进行测量和检验。

3. 实践中需要严格遵守相关安全规范，确保操作过程中不会发生安全事故，保障家庭用电安全。

家庭电路装修电线粗细的选择与用电回路设计在家庭电路装修中，电线的选择和用电回路的设计是至关重要的。

电线的粗细直接影响到装修成本、可操作性和用电安全，而合理的用电回路设计则能确保家庭电力的稳定供应，提高用电效率。

本文将详细介绍电线粗细的正确选择以及家庭用电回路的设计方法。

一、电线粗细的正确选择电线的粗细主要根据电器的功率和电流大小来确定。

在家庭电路装修中，电线太粗会导致相关费用增加，同时可操作性降低。

因此，正确选择电线粗细非常重要。

1.考虑用电器的功率和电流需求。

不同电器的功率和电流需求各不相同，需要根据实际需求来选择合适的电线。

例如，大功率电器如空调、热水器等需要选择较粗的电线，以保证供电稳定。

2.考虑电线的安全载流量。

电线的安全载流量是指电线在正常工作条件下能够承受的最大电流值。

选择电线时需要确保其安全载流量满足用电需求，同时留有一定的余量，以防止过载情况的发生。

3.考虑电线的成本和可操作性。

电线越粗，价格越高，同时穿线管、管卡等也需要相应增大，增加了装修成本。

此外，粗电线在布线、维修时也更加困难，因此需要在保证安全的前提下，选择合适的电线粗细。

二、家庭用电回路设计家庭用电回路是指将家庭各用电设备通过电线连接起来，形成独立的供电系统。

合理的用电回路设计能够提高用电效率，降低能耗，同时保证用电安全。

1.主开关回路：家庭入户电源线应选择10平方的电线，安全载流量达到65A，以确保电源供应稳定。

主开关回路应独立设置，以便于控制整个家庭的电源。

2.照明回路：全屋照明开关用一个回路，选择1.5平方的电线，同时选择16-20A 的普通空开。

如果以后需要增加照明灯具，可以选择稍粗的电线。

3.普通插座回路：普通插座回路一般按数量划分，每10个插座为一个回路。

选择2.5平方的电线即可满足需求，同时选择20-25A的漏电开关。

4.大功率插座回路：大功率电器应独立一个回路，如3匹的柜式空调、电热水器等。

选择2.5平方以上的电线，同时使用25-32A的漏电开关。

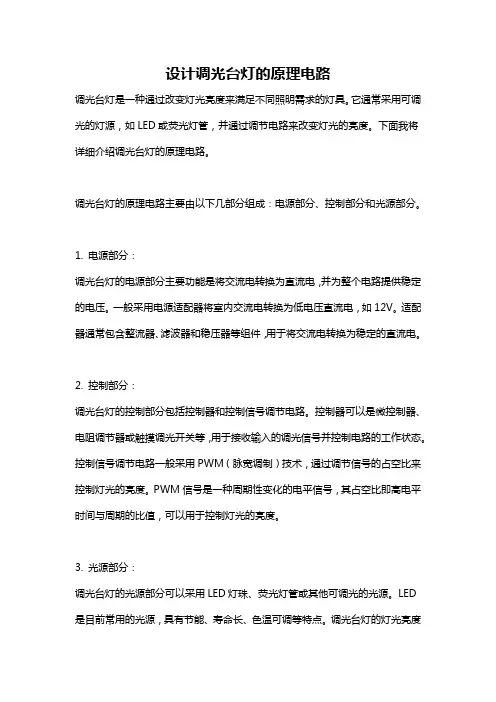

设计调光台灯的原理电路调光台灯是一种通过改变灯光亮度来满足不同照明需求的灯具。

它通常采用可调光的灯源，如LED或荧光灯管，并通过调节电路来改变灯光的亮度。

下面我将详细介绍调光台灯的原理电路。

调光台灯的原理电路主要由以下几部分组成：电源部分、控制部分和光源部分。

1. 电源部分：调光台灯的电源部分主要功能是将交流电转换为直流电，并为整个电路提供稳定的电压。

一般采用电源适配器将室内交流电转换为低电压直流电，如12V。

适配器通常包含整流器、滤波器和稳压器等组件，用于将交流电转换为稳定的直流电。

2. 控制部分：调光台灯的控制部分包括控制器和控制信号调节电路。

控制器可以是微控制器、电阻调节器或触摸调光开关等，用于接收输入的调光信号并控制电路的工作状态。

控制信号调节电路一般采用PWM（脉宽调制）技术，通过调节信号的占空比来控制灯光的亮度。

PWM信号是一种周期性变化的电平信号，其占空比即高电平时间与周期的比值，可以用于控制灯光的亮度。

3. 光源部分：调光台灯的光源部分可以采用LED灯珠、荧光灯管或其他可调光的光源。

LED 是目前常用的光源，具有节能、寿命长、色温可调等特点。

调光台灯的灯光亮度通过改变LED灯珠的工作电流来实现。

荧光灯管也可以用于调光台灯，但相对于LED来说功耗较大且寿命较短。

调光台灯的工作原理如下：1. 当控制器接收到调光信号时，会根据调光信号的大小和类型来控制PWM信号的占空比。

2. 控制信号调节电路接收到PWM信号后，会将其转换为合适的电压信号，再通过功率放大电路驱动光源。

3. 光源部分接收到电压信号后，会根据电压信号的大小来控制灯光的亮度。

当电压较高时，光源亮度增加；当电压较低时，光源亮度减小。

通过不断调节PWM 信号的占空比，可以实现灯光的连续调光效果。

调光台灯的电路原理如上所述，通过电源部分将交流电转换为直流电，并通过控制部分的控制器和控制信号调节电路来控制光源的亮度。

调光台灯具有节能、环保、舒适等特点，广泛应用于家庭、办公室等各种场所。

家用照明电路设计安装与调试设计方案为了设计、安装和调试家用照明电路，我们需要考虑以下几个方面：1.电路设计：1.1根据家庭的照明需求，确定电路的数量和布局。

一般来说，我们可以根据房间的功能和大小划分不同的照明区域，然后设计相应的照明电路。

1.2确定每个照明电路的负载和功率。

根据所选择的照明设备和灯具的功率要求，计算每个电路的总负载。

1.3选择正确的电线规格。

根据每个电路的负载和距离，选择适当的电线和电线规格以满足安全和电压降的要求。

1.4设计并安装合适的开关和插座。

根据需要，安装开关和插座以实现灯光的控制和灯具的供电。

2.安装电路：2.1确定好每个电路的布局和电线的路径。

在设计电路布局时，考虑到电线的长度和走线路径，以减少电线的浪费和电压降的问题。

2.2安装电线和相关配件，如插座、开关盒、接线盒等。

确保所有电线和配件都牢固地安装，并与电源主线连接正确。

2.3进行线路测试。

在将电线连接到电源之前，进行基本的线路测试，以确保电线和配件没有损坏，并且能够正常工作。

3.调试电路：3.1连接灯具和其他照明设备。

按照设计方案，将灯具和其他照明设备连接到相应的电路上，并检查它们是否能够正常工作。

3.2进行开关和插座的调试。

测试每个开关和插座，确保它们能够正常控制灯光和供电设备。

3.3检查电线和配件的安全性。

检查所有电线和配件的接触是否安全，是否存在漏电、短路等安全隐患。

3.4测试整个电路系统。

通过打开和关闭所有的灯光和插座，测试整个电路系统的可靠性和稳定性。

为了有效地设计、安装和调试家用照明电路，我们还需要做到以下几点：1.遵守安全规范。

在设计和安装过程中，要遵守电气安全规范，使用符合标准的电线、插座和配件，并确保所有的电气工作都在断电的情况下进行。

2.注意负载平衡。

在设计电路时，要合理分配负载，避免过度加载一些电路，以防止电路过载和火灾等安全问题。

3.考虑节能因素。

在选择照明设备和灯具时，要选择节能型产品，以降低家庭用电量和能源消耗。

晶闸管调光电路晶闸管调光电路一、概述晶闸管调光电路是一种常用的家庭照明调光方式，其原理是通过改变晶闸管的导通角度来控制电流大小，从而达到调节灯光亮度的效果。

本文将详细介绍晶闸管调光电路的工作原理、电路结构、设计方法和应用场景。

二、工作原理1. 晶闸管基本原理晶闸管是一种半导体器件，具有单向导通性和双向控制性。

当晶闸管的控制极（G极）接收到一个正脉冲信号时，会使得晶闸管中的PN 结发生反向击穿，形成一个低阻态通道，使得电流能够流过。

当控制极上没有信号时，PN结处于正向偏置状态，此时晶闸管处于高阻态。

2. 晶闸管调光原理在晶闸管调光电路中，将交流电源接入到负载（如灯泡）上，并通过一个变压器将交流电源降压。

然后将一个触发器产生的正脉冲信号输入到晶闸管控制极上。

由于触发器输出的脉冲宽度和频率可以控制，因此可以通过改变脉冲信号的宽度和频率来控制晶闸管的导通角度，从而调节负载电流大小，实现灯光亮度的调节。

三、电路结构晶闸管调光电路主要由以下几部分组成：1. 降压变压器降压变压器是将交流电源降压到适合负载使用的电压水平。

在晶闸管调光电路中，通常采用单相降压变压器或双相中心点降压变压器。

2. 晶闸管控制电路晶闸管控制电路包括触发器、计时器、比较器等模块。

触发器产生正脉冲信号，计时器控制脉冲宽度和频率，比较器将计时器输出的信号与一个参考信号进行比较，并将结果反馈给触发器。

3. 晶闸管驱动电路晶闸管驱动电路是将控制信号转换为适合晶闸管导通的信号。

通常采用放大、隔离、整形等技术来实现。

4. 负载负载是晶闸管调光电路中需要调节的对象，通常为灯泡、荧光灯等。

四、设计方法1. 计算变压器参数在设计晶闸管调光电路时，首先需要计算变压器的参数。

变压器的输入电压为220V，输出电压根据负载需求进行选择。

例如，如果负载为50W的灯泡，输出电压可以选择为12V。

此时变比为220:12=18.3:1。

2. 选择晶闸管型号在选择晶闸管型号时，需要考虑其额定电流和额定电压。

课程设计说明书课程名称：电工课程设计题目：家庭照明电路设计学生姓名：专业：班级：学号：指导教师：日期： 2015 年 06 月 23 日目录一、设计任务与要求 (1)1设计任务： (1)2设计要求： (1)二、方案设计与论证 (1)三、单元电路设计 (2)1、双控开关 (2)2、二孔与三孔插座 (3)3、灯与控制开关 (3)四、总电路工作原理、元器件清单与参数计算 (4)1．总原理图 (4)2家庭电路分布图 (4)3．电路完整工作过程描述 (9)4、元件清单 (10)5、参数得计算 (14)五、仿真调试与分析 (15)六、结论与心得 (16)七、参考文献 (17)题目：家庭照明电路设计一、设计任务与要求1设计任务：1、根据课堂讲授内容，学生做相应得自主练习，消化课堂所讲解得内容。

2、通过调试典型例题或习题积累调试程序得经验。

3、理解家庭电路得基本原理，巩固与加深在电路课程中所学得理论知识与实践技能。

4、学会查阅相关手册与资料，了解照明电灯得相关知识，培养独立分析与解决问题得能力。

5、掌握常用电子电路得一般设计方法，学会使用常用电子元器件,正确开绘制电路图。

6、掌握平面图得正规设计与应用。

2设计要求：1、查阅相关资料，开始撰写设计说明书；2、先给出总体方案并对工作原理进行大致得说明；3、依次对各部分分别给出单元电路，并进行相应得原理、参数分析计算、功能以及与其她部分电路得关系等等说明；4、列出标准得元件清单；5、总体电路得绘制及总体电路原理相关说明；6、对电路作出仿真；演示并记录其实际效果；7、列出设计中所涉及得所有参考文献资料。

二、方案设计与论证本方案就是通过对实际得家居用电情况以及一些用电设备情况，专门设计符合自己家里情况得总体用电分布。

此分布图就是一间房子用电分布。

从电度表一直到照明设备就是一个完整得系统，画出设计施工图（电工人员可以根据您得图纸进行施工），设计书中有完整得分析过程，包括用电量得估算，电表，空气开关，控制开关，照明设备得规格型号，配线得规格，安装得位置等。

家庭装修电路设计如何设计家庭的强弱电1、卧室: 一般应为7支路线:包括电源线、照明线、空调线、电视馈线、电话线、电脑线、报警线。

卧室各线终端欲留:床头柜的上方欲留电源线口，并采用5孔插线板带开关为宜，可以减少床头灯没开关的麻烦，还应欲留电话线口，如果双床头柜，应在两个床头柜上方分别欲留电源、电话线口。

梳妆台上方应欲留电源接线口，另外考虑梳妆镜上方应有反射灯光，在电线盒旁另加装一个开关。

写字台或电脑台上方应安装电源线、电视馈线、电脑线、电话线接口。

照明灯光采用单头灯或吸顶灯，多头灯应加装分控器，重点是开关，建议采用双控开关，单联，一个安装在卧室门外侧，另一个开关安装在床头柜上侧或床边较易操作部位。

空调线终端接口欲留，需由空调安装专业人员设定位置。

报警线在顶部位置欲留线口。

如果卧室采用地板下远红外取暖，电源线与开关调节器必须采用适合6平方铜线与所需电压相匹配的开关，温控调节器切不可用普通照明开关，该电路必须另行铺设，直到入户电源控开部分。

2、走廊、过厅: 应为2支路线:包括电源线、照明线。

电源终端接口欲留1—2个。

灯光应根据走廊长度、面积而定、如果较宽可安装顶灯、壁灯;如果狭窄，只能安装顶灯或透光玻璃顶，在户外内侧安装开关。

3、厨房: 应为2支路线:包括电源线、照明线。

电源线部分尤为重要，最好选用4mm2线，因为随着厨房设备的更新，目前使用如微波炉、抽油烟机、洗碗机、消毒柜、食品加工机、电烤箱、电冰箱等设备增多，所以应根据客户要求在不同部位欲留电源接口，并稍有富余，以备日后所增添的厨房设备使用，电源接口距地不得低于50cm，避免因潮湿造成短路。

照明灯光的开关，最好安装在厨房门的外侧。

4、餐厅: 应为3支路线:包括电源线、照明线、空调线。

电源线尽量欲留2至3个电源接线口。

灯光照明最好选用暖色光源，开关选在门内侧。

空调也需按专业人员要求欲留接口。

5.卫生间: 应为3支线路:电源线、照明线、电话线。

电源线以选用4mm2线为宜。

灯具回路设计灯具回路设计是指根据灯具的功能和用途，合理安排电路的连接方式和布线，以实现灯具的正常工作和控制。

灯具回路设计的目标是确保灯具的供电安全可靠、灯光效果良好、节能环保，同时还要考虑灯具的控制方式和场景需求。

在进行灯具回路设计时，首先需要了解灯具的功率和电压要求。

根据灯具的功率，可以确定每个回路的负载容量，以便选择合适的线缆和开关设备。

同时，根据灯具的电压要求，选择适当的电源设备和电缆规格，以确保供电稳定可靠。

需要根据灯具的功能和用途，确定灯具的控制方式。

常见的灯具控制方式包括开关控制、调光控制和远程控制等。

开关控制是最基本的方式，可以通过单开关或多开关组合来控制灯具的开关状态。

调光控制可以实现灯光的亮度调节，可以通过旋钮、触摸开关或遥控器等设备来实现。

远程控制可以通过无线通信技术，实现对灯具的开关和亮度调节，方便用户远程控制。

根据灯具的控制方式，可以设计相应的电路连接方式。

对于开关控制方式，可以采用并联或串联的方式连接灯具和开关，通过开关的开合来实现对灯具的控制。

对于调光控制方式，需要考虑调光设备的接线方式和灯具的调光接口。

对于远程控制方式，需要考虑无线通信设备的接入和控制协议的选择。

还需要考虑灯具的场景需求和布置方式。

不同场景对灯光的要求不同，比如家庭、商业空间、办公室等，需要根据具体情况进行灯具的布置和控制。

在布置灯具时，要考虑灯光的均匀性、亮度和色温的一致性，以及与周围环境的协调性。

在控制灯具时，可以根据不同区域或功能设置多个回路，以满足不同的照明需求。

在进行灯具回路设计时，还需要考虑一些电气安全问题。

比如，应根据负载容量选择合适的开关和线缆，以避免过载和短路。

应合理布置线缆，避免交叉和绕线，以减少电磁干扰和电路故障的可能性。

应注意接地和绝缘的要求，确保电路的安全可靠。

灯具回路设计是一个综合考虑灯具功率、电压要求、控制方式、场景需求和电气安全等因素的过程。

只有合理设计和布置灯具回路，才能确保灯具的正常工作和控制，满足用户的照明需求。

家庭用电设计方案3布线原则（10）如下图：没有特别要求的前提下，插座安装应该离地30公分高度；布线原则（11）如下图：开关、插座面对面板，应该左侧零线，右侧火线；布线原则（12）如下图：家庭装修中，电线只能并头连接，绝对不是我们平时随便一接就OK那么简单；布线原则（13）如下图：接头处采用按压，必须要结实牢固；布线原则（14）如下图：接好的线，要立即用绝缘胶布包好；布线原则（15）如下图：在装修过程中，如果确定了火线、零线、地线的颜色，任何时候，颜色都不能用混了；布线原则（16）如下图：家里不同区域的照明、插座、空调、热水器等电路都要分开分组布线；一旦哪路需要断电检修时，不影响其他电器的正常使用；布线原则（17）：很关键的在做完电路后，一定要让施工方给你一份电路布置图，一旦以后要检修或墙面修整或在墙上打钉子，防止电线被打坏。

家装电路（弱电）设计装修的第一道工序就是”布线”。

在我们装修居室的过程中，常常会忽略对电源布线的全面考虑，因而造成布线不合理或漏布现象；而且随着经济的高速发展，原有建设施工中的电源布线也远远不适应人们的需求。

我在这里对家装中的电路布线提出了一些建议，供大家在装修时参考。

首先提醒大家的是，根据用电负荷的实际情况和可能添置的设备负荷，选择电源线时，一定要选择国标线，以免造成超负荷而引起的联线、短路或毁坏设备，在选择电气元件时，千万不能以次充好，以免造成事故。

电路改造涉及到空间的定位，还要开槽，所以要提前进行。

严禁将导线直接埋入抹灰层，导线在线管中严禁有接头，同时对使用的线管（PVC阻燃管或铁管）进行严格检查，要符合国家标准，对管路铺设遵循“安全、方便、经济、客观”的原则。

与此同时，对特殊用电回路，例如：空调、整体浴室、速热式电热水器等，建议用户在购买时，先自检是否有保护装置，然后再配置相应的漏电保护开关，以确保用户的人身及财产安全。

工程完工后，要进行漏电开关检测，给出完整的电路图，以便日后维修。

家庭电路设计实施方案
在进行家庭电路设计时，首先需要考虑的是电路的布局。

根据家庭的实际情况，我们可以将家庭电路划分为照明电路、插座电路、特殊用电电路等。

在布局电路时，需要考虑到各个电器的使用位置，合理安排插座和开关的位置，以方便日常使用，并且要避免电线交叉和交错，保证电路的整洁和美观。

其次，配电方案也是家庭电路设计中需要考虑的重要因素。

在配电方案中，我
们需要根据家庭用电情况和电器功率来确定主干线和分支线的容量，确保电路不会因为过载而造成安全隐患。

同时，还需要考虑到不同电器的使用时间和功率峰值，合理安排各个电器的用电顺序，以平衡家庭用电负荷，提高电能利用率。

最后，选择合适的电器和电线材料也是家庭电路设计中需要重点考虑的问题。

在选择电器时，我们需要考虑到其功率、能效等因素，选择符合国家标准的产品，并且要注意安全性和耐用性。

在选择电线材料时，需要考虑到其导电能力、耐热性、耐磨性等因素，选择符合家庭用电需求的电线材料，以确保电路的安全稳定运行。

总之，家庭电路设计实施方案的制定需要考虑到电路布局、配电方案和选择合
适的电器和电线材料等因素。

只有综合考虑这些因素，才能设计出安全、稳定、便利和节能的家庭电路方案，为家庭生活提供可靠的电力保障。

电工电子技术课程设计题目：家庭照明电路设计班级：装控10-1学号：姓名：指导教师：时间：广东石油化工学院目录一、设计目的 (3)二、家庭照明电路组成部分的功能和安装要求 (3)三、设计的总体思路 (8)四、电路布线施工图及及电路原理图 (9)五、安装用电路元器件以及预算 (12)六、施工要求 (13)七、设计总结 (15)家庭照明电路设计一、设计目的1、理解家庭电路的基本原理，巩固和加深在电路课程中所学的理论知识和实践技能。

2、学会查阅相关手册和资料，了解照明电灯的相关知识，培养独立分析与解决问题的能力。

3、掌握常用电子电路的一般设计方法，学会使用常用电子元器件,正确开绘制电路图。

4、掌握平面图的正规设计与应用。

5、认真写好总结报告，培养严谨的作风与科学态度，提高我们从实践中提高的能力。

二、家庭照明电路组成部分的功能和安装要求家庭照明电路组成部分主要包括电能表、闸刀、空气开关、导线（包括火线和零线）、熔断器、电灯开关、电灯和插座这几部分。

1、电能表电能表的作用是测量电路消耗了多少电能，计量每单位消耗的电能值，也就是度或者千瓦时，电能表常见的有感应式机械电度表和电子式电能表。

感应式机械电度表其工作原理为：根据电磁感应原理，电表通电时，在电流线圈和电压线圈产生电磁场，在铝盘上形成转动力矩，通过传动齿轮带动计度器计数，电流电压越大，转矩越大，计数越快，用电越多。

铝盘的转动力矩与负载的有功功率成正比。

电子式电度表是利用电子电路/芯片来测量电能；用分压电阻或电压互感器将电压信号变成可用于电子测量的小信号，用分流器或电流互感器将电流信号变成可用于电子测量的小信号，利用专用的电能测量芯片将变换好的电压、电流信号进行模拟或数字乘法，并对电能进行累计，然后输出频率与电能成正比的脉冲信号；脉冲信号驱动步进马达带动机械计度器显示，或送微计算机处理后进行数码显示。

在安装电能表时，进户电源线在允许的范围内线径越大越好，有条件建议使用单相电缆。
