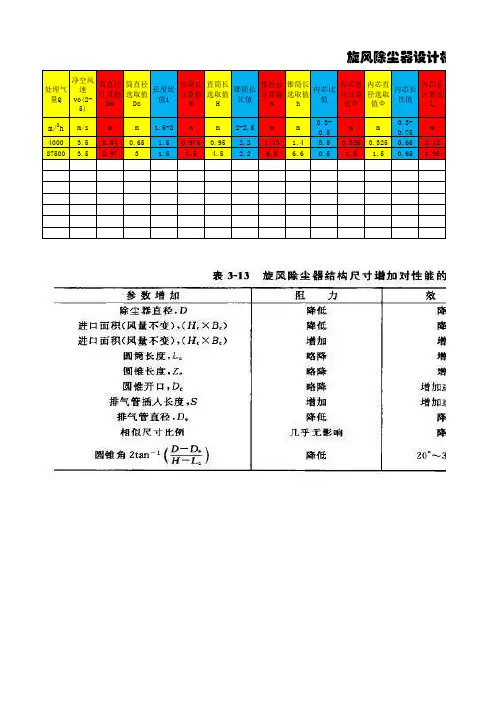

常规旋风除尘器结构参数设计计算表

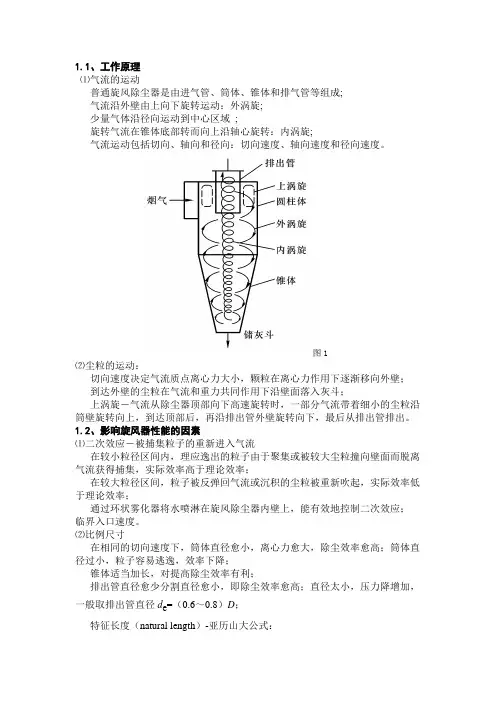

1.1、工作原理⑴气流的运动普通旋风除尘器是由进气管、筒体、锥体和排气管等组成;气流沿外壁由上向下旋转运动：外涡旋;少量气体沿径向运动到中心区域;旋转气流在锥体底部转而向上沿轴心旋转：内涡旋;气流运动包括切向、轴向和径向：切向速度、轴向速度和径向速度。

图1⑵尘粒的运动：切向速度决定气流质点离心力大小，颗粒在离心力作用下逐渐移向外壁；到达外壁的尘粒在气流和重力共同作用下沿壁面落入灰斗；上涡旋－气流从除尘器顶部向下高速旋转时，一部分气流带着细小的尘粒沿筒壁旋转向上，到达顶部后，再沿排出管外壁旋转向下，最后从排出管排出。

1.2、影响旋风器性能的因素⑴二次效应－被捕集粒子的重新进入气流在较小粒径区间内，理应逸出的粒子由于聚集或被较大尘粒撞向壁面而脱离气流获得捕集，实际效率高于理论效率；在较大粒径区间，粒子被反弹回气流或沉积的尘粒被重新吹起，实际效率低于理论效率；通过环状雾化器将水喷淋在旋风除尘器内壁上，能有效地控制二次效应；临界入口速度。

⑵比例尺寸在相同的切向速度下，筒体直径愈小，离心力愈大，除尘效率愈高；筒体直径过小，粒子容易逃逸，效率下降；锥体适当加长，对提高除尘效率有利；排出管直径愈少分割直径愈小，即除尘效率愈高；直径太小，压力降增加，一般取排出管直径d e=（0.6～0.8）D；特征长度（natural length）-亚历山大公式：排气管的下部至气流下降的最低点的距离旋风除尘器排出管以下部分的长度应当接近或等于l ，筒体和锥体的总高度以不大于5倍的筒体直径为宜。

⑶运行系统的密闭性，尤其是除尘器下部的严密性：特别重要，运行中要特别注意。

在不漏风的情况下进行正常排灰 ⑷ 烟尘的物理性质气体的密度和粘度、尘粒的大小和比重、烟气含尘浓度 ⑸操作变量提高烟气入口流速，旋风除尘器分割直径变小，除尘器性能改善 ；入口流速过大，已沉积的粒子有可能再次被吹起，重新卷入气流中，除尘效率下降；效率最高时的入口速度，一般在10-25m/s 范围。

1.1、工作原理⑴气流的运动普通旋风除尘器是由进气管、筒体、锥体和排气管等组成;气流沿外壁由上向下旋转运动：外涡旋;少量气体沿径向运动到中心区域;旋转气流在锥体底部转而向上沿轴心旋转：内涡旋;气流运动包括切向、轴向和径向：切向速度、轴向速度和径向速度。

图1⑵尘粒的运动：切向速度决定气流质点离心力大小，颗粒在离心力作用下逐渐移向外壁；到达外壁的尘粒在气流和重力共同作用下沿壁面落入灰斗；上涡旋－气流从除尘器顶部向下高速旋转时，一部分气流带着细小的尘粒沿筒壁旋转向上，到达顶部后，再沿排出管外壁旋转向下，最后从排出管排出。

1.2、影响旋风器性能的因素⑴二次效应－被捕集粒子的重新进入气流在较小粒径区间内，理应逸出的粒子由于聚集或被较大尘粒撞向壁面而脱离气流获得捕集，实际效率高于理论效率；在较大粒径区间，粒子被反弹回气流或沉积的尘粒被重新吹起，实际效率低于理论效率；通过环状雾化器将水喷淋在旋风除尘器内壁上，能有效地控制二次效应；临界入口速度。

⑵比例尺寸在相同的切向速度下，筒体直径愈小，离心力愈大，除尘效率愈高；筒体直径过小，粒子容易逃逸，效率下降；锥体适当加长，对提高除尘效率有利；排出管直径愈少分割直径愈小，即除尘效率愈高；直径太小，压力降增加，一般取排出管直径d e=（0.6～0.8）D；特征长度（natural length）-亚历山大公式：排气管的下部至气流下降的最低点的距离旋风除尘器排出管以下部分的长度应当接近或等于l ，筒体和锥体的总高度以不大于5倍的筒体直径为宜。

⑶运行系统的密闭性，尤其是除尘器下部的严密性：特别重要，运行中要特别注意。

在不漏风的情况下进行正常排灰 ⑷ 烟尘的物理性质气体的密度和粘度、尘粒的大小和比重、烟气含尘浓度 ⑸操作变量提高烟气入口流速，旋风除尘器分割直径变小，除尘器性能改善 ；入口流速过大，已沉积的粒子有可能再次被吹起，重新卷入气流中，除尘效率下降；效率最高时的入口速度，一般在10-25m/s 范围。

1.1、工作原理⑴气流的运动普通旋风除尘器是由进气管、筒体、锥体和排气管等组成;气流沿外壁由上向下旋转运动：外涡旋;少量气体沿径向运动到中心区域;旋转气流在锥体底部转而向上沿轴心旋转：内涡旋;气流运动包括切向、轴向和径向：切向速度、轴向速度和径向速度。

图1⑵尘粒的运动：切向速度决定气流质点离心力大小，颗粒在离心力作用下逐渐移向外壁；到达外壁的尘粒在气流和重力共同作用下沿壁面落入灰斗；上涡旋－气流从除尘器顶部向下高速旋转时，一部分气流带着细小的尘粒沿筒壁旋转向上，到达顶部后，再沿排出管外壁旋转向下，最后从排出管排出。

1.2、影响旋风器性能的因素⑴二次效应－被捕集粒子的重新进入气流在较小粒径区间内，理应逸出的粒子由于聚集或被较大尘粒撞向壁面而脱离气流获得捕集，实际效率高于理论效率；在较大粒径区间，粒子被反弹回气流或沉积的尘粒被重新吹起，实际效率低于理论效率；通过环状雾化器将水喷淋在旋风除尘器内壁上，能有效地控制二次效应；临界入口速度。

⑵比例尺寸在相同的切向速度下，筒体直径愈小，离心力愈大，除尘效率愈高；筒体直径过小，粒子容易逃逸，效率下降；锥体适当加长，对提高除尘效率有利；排出管直径愈少分割直径愈小，即除尘效率愈高；直径太小，压力降增加，一般取排出管直径d e=（0.6～0.8）D；特征长度（natural length）-亚历山大公式：排气管的下部至气流下降的最低点的距离旋风除尘器排出管以下部分的长度应当接近或等于l ，筒体和锥体的总高度以不大于5倍的筒体直径为宜。

⑶运行系统的密闭性，尤其是除尘器下部的严密性：特别重要，运行中要特别注意。

在不漏风的情况下进行正常排灰 ⑷ 烟尘的物理性质气体的密度和粘度、尘粒的大小和比重、烟气含尘浓度 ⑸操作变量提高烟气入口流速，旋风除尘器分割直径变小，除尘器性能改善 ；入口流速过大，已沉积的粒子有可能再次被吹起，重新卷入气流中，除尘效率下降；效率最高时的入口速度，一般在10-25m/s 范围。

一、实习目的1、进一步了解旋风除尘器的有关计算2、熟悉用CAD画效果图3、查阅和整理各方面资料，了解旋风除尘器各方面性能及影响因素；二、设计题目设计一台处在常温（20°C），常温下含尘空气的旋风除尘器。

已知条件为：处理气量Q=1300m³/h，粉尘密度ρp=1960kg/m³,空气密度ρ=1.29 kg/m，空气粘度μ=1.8x10-5Pa.s，进入的粉尘粒度分布见下表：设计要求：XLT旋风除尘器，最后实现污染物的达标排放，且除尘效率为85%，压力损失不高于2000Pa。

提交文件：设计说明+旋风除尘器图（CAD制图），图纸输出A4纸。

三、旋风除尘器的工作原理1.1 工作原理（1）气流的运动普通旋风除尘器是由进气管、筒体、锥体和排气管等组成；气流沿外壁由上向下旋转运动：外涡旋；少量气体沿径向运动到中心区域；旋转气流在锥体底部转而向上沿轴心旋转：内涡旋；气流运动包括切向、轴向和径向：切向速度、轴向速度和径向速度。

（2）尘粒的运动：切向速度决定气流质点离心力大小，颗粒在离心力作用下逐渐移向外壁；到达外壁的尘粒在气流和重力共同作用下沿壁面落入灰斗；上涡旋－气流从除尘器顶部向下高速旋转时，一部分气流带着细小的尘粒沿筒壁旋转向上，到达顶部后，再沿排出管外壁旋转向下，最后从排出管排出。

1.2特点（1）旋风除尘器与其他除尘器相比，具有结构简单、占地面积小、投资低、操作维修方便以及适用面宽的优点。

（2）旋风除尘器的除尘效率一般达85%左右，高效的旋风除尘器对于输送、破碎、卸料、包装、清扫等工业生产过程产生的含尘气体除尘效率可达95%-98%，对于燃煤炉窑产生烟气的除尘效率可以达到92%-95%。

（3）XLT 旋风除尘器的主要特点（4）旋风除尘器捕集<5μm 颗粒的效率不高，一般可以作为高浓度除尘系统的预除尘器，与其他类型高效除尘器合用。

可用于10μm 以上颗粒的去除，符合此题的题设条件。

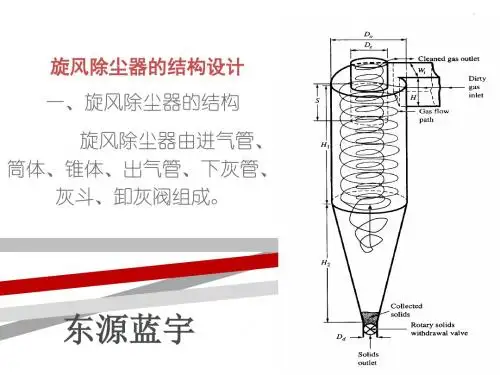

4．1 旋风器的结构参数旋风器结构尺寸一般以筒体直径D1（m）为定性尺寸给出各部位的无因次比值，旋风器在筒体直径D1确定之后，可以按照无因次结构比值K D2、K D3、K D4、K H1、K H2、K H、K a、K b、K S确定其他部位尺寸，参见图1。

即：K D2=D2/ D1 K D2=D3/ D1 K D4=D4/ D1 K D2=D2/ D1 K H1= H1/ D1 K H2= H2/ D1K a=a/ D1 K b= b/ D1 K S= s/ D1 K H= H/ D1 = K H1+ K H2- K S其中D1筒体直径、D2芯管进口直径、D3芯管出口直径、D4锥体下部直径（排灰口直径），m；H芯管进口截面到锥体排灰口的距离（或称分离区高度）、H1筒体高度、H2锥体高度，m；a进口宽度、b进口高度、s芯管插入深度，m。

表1中列出了部分旋风器的结构参数[1-4]。

常见旋风器的结构尺寸表1型号K D2K D3K D4K H1K H2K a K b K S Ducon-SDC 0.55 0.55 0.24 0.90 1.52 0.225 0.434 1.33 Ducon-SDM 0.535 0.535 0.24 0.90 1.52 0.234 0.593 1.33 ЦH0.59 0.59 0.35 1.50 1.50 0.20 0.60 1.20ЦK0.546 0.546 0.293 0.60 1.33 0.213 0.387 1.00CLG 0.55 0.55 0.17 1.00 2.50 0.23 0.44 0.70CZT 0.50 0.50 0.30 0.917 2.80 0.179 0.717 0.677XLK 0.50 0.50 0.165 2.00 3.00 0.26 1.00 1.10XLT/A 0.60 0.60 2.62 2.00 0.26 0.66 1.50XLP/A 0.60 0.60 0.18 2.90 1.30 0.26 0.780 0.734XLP/B 0.60 0.60 0.43 1.70 2.30 0.30 0.60 0.46XCZ 0.50 0.50 0.40 0.92 2.75 0.18 0.72 0.72XCX 0.50 0.50 0.25 1.20 2.85 0.24 0.24 0.90XCY 0.50 0.65 0.40 0.90 2.75 0.18 0.72 0.82XCD 0.50 0.50 0.25 1.10 2.50 0.286 0.80 0.80 Stirmand(h) 0.50 0.50 0.40 1.50 2.50 0.20 0.50 0.50 Swift 0.40 0.40 0.40 1.40 2.50 0.21 0.44 0.50 井伊谷钢一0.50 0.50 0.40 1.00 2.00 0.30 0.60 0.70 Leith-Licht 0.50 0.50 0.375 3.00 2.00 0.16 0.44 1.25Friedland 0.69 0.69 0.40 2.00 2.00 0.25 0.50 0.62 Strn 0.50 0.50 0.40 1.25 0.75 0.20 0.45 0.62XCY-Ⅱ0.50 0.65 0.40 2.70 2.70 0.09/2 0.72 0.824.2 旋风器进口速度和筒体截面标称速度旋风器进口速度v0（m/s）指气流L（m3/h）由旋风器进口进入时的速度，筒体截面标称速度v A( m/s)是指气流量L与旋风器筒体截面面积的比值，即（1）4.3 阻力计算（2）式中ΔP--旋风器阻力，Pa；P d--气流动压；P d0、P dA--分别为对应于进口截面和筒体面的气流动压，Pa；ρ--气体密度，kg/m3。

一、实习目的1、进一步了解旋风除尘器的有关计算2、熟悉用CAD画效果图3、查阅和整理各方面资料，了解旋风除尘器各方面性能及影响因素；二、设计题目设计一台处在常温（20°C），常温下含尘空气的旋风除尘器。

已知条件为：处理气量Q=1300m³/h，粉尘密度ρp=1960kg/m³,空气密度ρ=1.29 kg/m，空气粘度μ=1.8x10-5Pa.s，进入的粉尘粒度分布见下表：设计要求：XLT旋风除尘器，最后实现污染物的达标排放，且除尘效率为85%，压力损失不高于2000Pa。

提交文件：设计说明+旋风除尘器图（CAD制图），图纸输出A4纸。

三、旋风除尘器的工作原理1.1 工作原理（1）气流的运动普通旋风除尘器是由进气管、筒体、锥体和排气管等组成；气流沿外壁由上向下旋转运动：外涡旋；少量气体沿径向运动到中心区域；旋转气流在锥体底部转而向上沿轴心旋转：内涡旋；气流运动包括切向、轴向和径向：切向速度、轴向速度和径向速度。

（2）尘粒的运动：切向速度决定气流质点离心力大小，颗粒在离心力作用下逐渐移向外壁；到达外壁的尘粒在气流和重力共同作用下沿壁面落入灰斗；上涡旋－气流从除尘器顶部向下高速旋转时，一部分气流带着细小的尘粒沿筒壁旋转向上，到达顶部后，再沿排出管外壁旋转向下，最后从排出管排出。

1.2特点（1）旋风除尘器与其他除尘器相比，具有结构简单、占地面积小、投资低、操作维修方便以及适用面宽的优点。

（2）旋风除尘器的除尘效率一般达85%左右，高效的旋风除尘器对于输送、破碎、卸料、包装、清扫等工业生产过程产生的含尘气体除尘效率可达95%-98%，对于燃煤炉窑产生烟气的除尘效率可以达到92%-95%。

（3）XLT 旋风除尘器的主要特点（4）旋风除尘器捕集<5μm 颗粒的效率不高，一般可以作为高浓度除尘系统的预除尘器，与其他类型高效除尘器合用。

可用于10μm 以上颗粒的去除，符合此题的题设条件。
