旋风除尘器工艺流程旋风除尘器是一种常用的空气净化设备，用于去除工业生产过程中产生的粉尘和颗粒物。
它通过旋风的作用将空气中的颗粒物分离出来，从而净化空气。
旋风除尘器工艺流程包括了多个步骤，下面将详细介绍。
第一步：收集粉尘在工业生产过程中，粉尘和颗粒物会随着空气一起产生。
为了净化空气，首先需要将这些粉尘收集起来。
通常情况下，会在生产设备的出口处设置收集器，将产生的粉尘引入到旋风除尘器中。
第二步：预处理在进入旋风除尘器之前，粉尘需要经过一些预处理步骤。
这些步骤包括除湿、除油和除静电等过程。
这些预处理步骤可以有效地提高旋风除尘器的工作效率和粉尘的捕集率。
第三步：旋风分离一旦粉尘进入到旋风除尘器中，就会通过旋风的作用进行分离。
旋风除尘器内部的旋风装置会使空气产生旋转运动，从而将粉尘和颗粒物分离出来。
由于粉尘和颗粒物的质量较大，它们会被离心力作用而沉积在旋风除尘器的底部。
第四步：收集粉尘经过旋风分离后，粉尘会沉积在旋风除尘器的底部。
此时，需要定期清理底部的粉尘，以确保旋风除尘器的正常运行。
通常情况下，会设置清灰装置，通过定时清灰的方式将底部的粉尘清理出来。
第五步：排放净化后的空气经过旋风除尘器处理后，空气中的粉尘和颗粒物已经被有效地分离和收集。
此时，净化后的空气可以通过旋风除尘器的出口排放到大气中。
排放的空气经过旋风除尘器的处理，已经达到了国家相关标准要求，不会对环境造成污染。
以上就是旋风除尘器的工艺流程。
通过这些步骤，旋风除尘器可以有效地去除空气中的粉尘和颗粒物，保障了工业生产过程中的空气质量和环境保护。
同时，旋风除尘器的工艺流程也可以根据具体的生产需求进行调整和优化，以提高净化效率和降低能耗。
希望以上内容能够对旋风除尘器的工艺流程有所了解。
除尘器的安装施工方案一、材料要求1 通风专业常用的除尘器类型有：旋风除尘器、双级涡旋除尘器、湿式除尘器、过滤式除尘器、多管除尘装置、电除尘器等。
除尘器的安装分为整体式和组装式。
2 除尘器应有产品合格证，其型号、规格及尺寸必须符合设计要求。
3 除尘器本体和配套件应齐全；完整，其内表面平整、无明显凹凸，圆弧均匀，拼缝错开，焊缝表面无裂纹、夹渣、明显砂眼、气孔等缺陷。
4 除尘器制作的板厚应按照设计要求、标准样本材料明细表执行。
并对其外观进行检查，确认后填写设备开箱检查记录单，经双方确认后方可安装。
如有损坏应修复合格，损坏严重时应及时更换。
二、主要机具主要机具：电锤、手电钻、电焊机、气焊设备、倒链、扳手、水平尺、线坠等。
三、作业条件1 土建施工己完毕，现场已具备施工条件且无障碍物及其他杂物。
2 已进行技术交底。
四、操作工艺(一) 工艺流程:设备验收→搬运→安装及调整→检验(二)设备验收：1 除尘器各部件的连接应严密，进出口方向必须符合设计要求，安装牢固平稳，因除尘器有时设计在风机负压端，有时在正压端，不能装反，故安装时要弄清进、出口方向后再行安装。
2 除尘器涡旋方向要与风机旋转方向配套一致，即右旋除尘器配用右旋引风机，左旋除尘器配用左旋引风机。
(三)安装及调整：1 安装时，法兰密闭垫应加在螺栓内侧，以保证密封性能。
2 湿式除尘器的水系统，其水管连接处和存水部位必须严密不漏，排水畅通。
3 现场组装除尘器的各部位连接处必须严密。
4 除尘器的排灰阀、卸料阀、排泥阀的安装必须严密，并便于操作和维修。
5 双级蜗旋除尘器的叶片方向必须正确；旁路分离室的泄灰口必须光滑无毛刺。
6 旋筒式水膜除尘器的外筒体内壁严禁有突出的横向接缝。
7 脉冲袋式除尘器安装分整体式和组装式两种：整体式脉冲袋式除尘器安装，应对外观及各部件进行检查，若无松动、破损等缺陷，整体完成，则可安装。
组装式脉冲袋式除尘器安装时，应弄清其装配形式，按设计要求正确安装。
旋风除尘器的除尘原理
旋风除尘器是一种常见的工业除尘设备，其原理主要通过离心力的作用来分离空气中的粉尘颗粒。
它的工作过程可以概括为以下几个步骤：
1. 空气进入旋风除尘器：空气中含有粉尘颗粒的污染气体通过进气口进入旋风除尘器的内部。
2. 形成旋转气流：进入除尘器内部的污染气体在高速进入后，被导流板引导形成一个旋转的空气流动。
3. 分离粉尘颗粒：旋转的气流中的粉尘颗粒受到离心力的作用，被迫沿着旋转气流的方向运动，并在离心力的作用下从气流中分离出来。
4. 收集粉尘：分离出来的粉尘颗粒会沿着旋风除尘器内壁的下部滑落，最后通过底部的排料口收集出来。
5. 净化气体排放：经过分离处理后的净化气体则从旋风除尘器的出口排放出去。
旋风除尘器的主要特点是结构简单、操作稳定，并能够有效去除大部分的粉尘颗粒。
然而，对于细小颗粒或具有黏性的颗粒，旋风除尘器的除尘效果可能会受到一定的限制。
因此，在应用旋风除尘器时，需要结合实际情况选择合适的除尘设备来达到更好的净化效果。
净化除尘器工艺流程好的呀，那咱就开始聊聊净化除尘器的工艺流程吧。
一、除尘器的类型。
咱得先知道，净化除尘器有好多种类型呢。
像布袋除尘器，就像是给灰尘准备了一个个小口袋。
还有静电除尘器，这就比较高科技啦，利用静电的力量把灰尘吸住。
旋风除尘器呢，就像龙卷风一样，把灰尘卷起来，让它们和干净的气体分开。
不同的地方会根据自己的需求选择不同类型的除尘器。
二、进气阶段。
不管是哪种除尘器呀，都得先有气体进来。
这个进气就像是灰尘和气体一起走进了一个特殊的大门。
比如说在工厂里，那些带着灰尘的废气就呼呼地往除尘器这儿跑。
这个时候的气体啊，那可是又脏又乱的，灰尘在里面到处乱飘，就像一群调皮的小坏蛋在捣乱。
三、灰尘分离。
接下来就到了关键的灰尘分离环节啦。
要是布袋除尘器呢，气体冲进那些布袋里，灰尘就像被网住的小鱼一样，被留在了布袋上，而干净的气体就从布袋的缝隙里钻出去了。
静电除尘器可就更酷了，灰尘一进去就被静电给吸住了，就好像灰尘突然被魔法给定住了一样。
旋风除尘器则是靠强大的旋转力，灰尘被甩到边上，干净的气体在中间，就像把好人和坏人分开一样干脆利落。
四、灰尘收集。
那些被分离出来的灰尘也不能就那么放着呀。
它们会被收集起来。
就像是把调皮捣蛋后被抓住的小坏蛋关进小牢房一样。
收集灰尘的地方要密封好，不然灰尘又跑出来就麻烦了。
有的是用专门的灰斗来收集，灰尘就乖乖地待在灰斗里，等着被处理掉。
五、净化后气体排放。
经过前面一系列的操作，干净的气体就可以排出去啦。
这时候的气体就像是洗过澡的小娃娃，干干净净的。
排放出去的气体要是达到环保标准，那就大功告成啦。
这些干净的气体飘到空气中，不会对环境和我们的健康造成危害，就像一个懂事的小天使一样。
六、维护和保养。
这净化除尘器呀，就像一个需要照顾的小宠物一样，也得定期维护保养。
布袋要是破了就得赶紧换，不然灰尘就会跑出去啦。
静电除尘器的电极要是脏了，那静电的效果就不好了，也得清理。
旋风除尘器的结构要是有损坏，也会影响它的工作效率呢。
旋风分离器除尘的工艺流程
旋风分离器是一种常用于工业生产中的除尘设备，它主要用于去除气体中的颗粒物和微小颗粒物，以保证生产环境的洁净和安全。
旋风分离器除尘的工艺流程主要包括进气、分离、收集和排放四个步骤。
气体通过进气管道进入旋风分离器内部。
进气口处设有导流板，可以引导气体顺着旋风分离器的旋转方向流动。
气体在旋风分离器内部开始分离。
旋风分离器内部设有旋转筒和集尘室两个部分，旋转筒是分离气体和颗粒物的关键部件。
当气体和颗粒物经过旋转筒时，由于离心力的作用，颗粒物会被甩出旋转筒，而气体则在旋转筒的中心部分继续向上流动。
然后，分离出来的颗粒物会被收集到集尘室中。
集尘室通常设有排放口和清灰器，清灰器可以帮助将收集的颗粒物清除，排放口则用于将处理后的气体排放到环境中。
经过旋风分离器处理后的气体就可以安全地排放到环境中了。
如果需要更严格的处理要求，还可以加装其他的除尘设备，如湿式电除尘器、静电除尘器等。
总的来说，旋风分离器是一种有效的除尘设备，它的工艺流程简单，处理效果显著。
但是在使用过程中也需要注意设备的维护和保养，
以保证其长期稳定运行。
旋风除尘设计方案旋风除尘设计方案旋风除尘器是一种常见的工业除尘设备，广泛应用于建筑材料、化工、冶金、电力等行业。
下面是一个旋风除尘器的设计方案：一、工作原理旋风除尘器利用离心力将粉尘分离出来。
工作时，含有粉尘的气体进入旋风除尘器，通过旋风除尘器内部的旋风叶片的作用，气体呈螺旋状流动，形成离心力。
由于粉尘颗粒的质量较重，它们受到离心力的影响，被分离出来并沉降到底部的灰斗中。
经过除尘处理的气体从旋风除尘器的顶部排出。
二、设计参数1. 气体流量：根据实际生产过程中产生的气体流量进行确定。
2. 气体温度：旋风除尘器的材料和结构应能够适应气体的高温和低温。
3. 气体含尘浓度：根据实际生产过程中气体中粉尘的含量进行确定。
4. 除尘效率要求：根据国家相关标准和行业要求确定。
三、设计方案1. 材料选择：旋风除尘器的主要构件应选用耐腐蚀、耐磨损的材料，如不锈钢、玻璃钢等。
2. 结构设计：旋风除尘器的结构应合理，方便维护和清洁。
3. 出灰装置设计：设计一个有效的出灰装置，确保粉尘可以及时排出。
4. 工艺流程设计：根据实际生产过程中对除尘设备的要求，确定旋风除尘器的位置、排气管道等。
四、设备运行维护1. 启动前检查旋风除尘器的各个部件是否完好，如有损坏及时更换。
2. 定期清理除尘器内部的粉尘，避免积灰影响除尘效果。
3. 定期检查旋风除尘器的运行情况，如有异常及时处理。
4. 注意旋风除尘器的安全问题，防止因设备故障引发火灾等事故。
通过合理设计和有效运行维护，旋风除尘器可以有效地将生产过程中产生的粉尘除去，提高了生产环境的清洁度，保护了工作人员的身体健康。

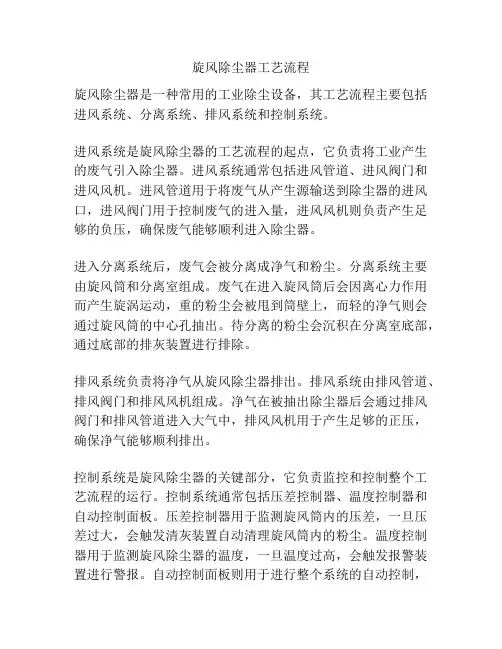

旋风除尘器工艺流程旋风除尘器是一种常用的工业除尘设备，其工艺流程主要包括进风系统、分离系统、排风系统和控制系统。
进风系统是旋风除尘器的工艺流程的起点，它负责将工业产生的废气引入除尘器。
进风系统通常包括进风管道、进风阀门和进风风机。
进风管道用于将废气从产生源输送到除尘器的进风口，进风阀门用于控制废气的进入量，进风风机则负责产生足够的负压，确保废气能够顺利进入除尘器。
进入分离系统后，废气会被分离成净气和粉尘。
分离系统主要由旋风筒和分离室组成。
废气在进入旋风筒后会因离心力作用而产生旋涡运动，重的粉尘会被甩到筒壁上，而轻的净气则会通过旋风筒的中心孔抽出。
待分离的粉尘会沉积在分离室底部，通过底部的排灰装置进行排除。
排风系统负责将净气从旋风除尘器排出。
排风系统由排风管道、排风阀门和排风风机组成。
净气在被抽出除尘器后会通过排风阀门和排风管道进入大气中，排风风机用于产生足够的正压，确保净气能够顺利排出。
控制系统是旋风除尘器的关键部分，它负责监控和控制整个工艺流程的运行。
控制系统通常包括压差控制器、温度控制器和自动控制面板。
压差控制器用于监测旋风筒内的压差，一旦压差过大，会触发清灰装置自动清理旋风筒内的粉尘。
温度控制器用于监测旋风除尘器的温度，一旦温度过高，会触发报警装置进行警报。
自动控制面板则用于进行整个系统的自动控制，包括风机的启停、阀门的开闭、清灰装置的工作等。
综上所述，旋风除尘器的工艺流程包括进风系统、分离系统、排风系统和控制系统。
这些系统相互配合，确保工业废气能够有效地被除尘器收集和处理，净化排放的净气达到环保要求。
这种工艺流程简单可靠，广泛应用于各个行业的除尘工程中。
课程名称工业通风与防尘院（系）土木与环境工程学院专业班级安全工程（1）班学生姓名学号设计地点指导教师设计起止时间：2014年5月12日至2014年5月25日目录1.前言 (1)2.车间简介 (2)2.1抛光间的基本情况 (2)2.2设计相关说明 (2)3.生产车间除尘系统设计 (4)3.1通风除尘系统各部件的选择 (4)3.1.1系统划分 (4)3.1.2排风罩的选择 (4)3.1.3风管的设计 (5)3.1.4除尘器的选择 (6)3.2系统组合........................... 错误！未定义书签。
3.3通风除尘系统的阻力计算 (10)3.3.1风量的计算 (10)3.3.2系统的水力计算.................. 错误！未定义书签。
4.结束语............................... 错误！未定义书签。
参考文献............................... 错误！未定义书签。
1.前言在工业生产过程中会散发各种有害物质（粉尘、有害蒸气和气体）以及余热和余湿，如果不加以控制会使室内、外空气环境受到污染和破坏，危害人体的健康、动植物生长，影响生产过程的正常运行。
因此控制工业有害物对室内外空气环境的影响和破环是当前非常重要的问题。
要控制有害物的扩散改善车间环境和防止大气污染，首先必须了解工业有害物产生的原因和散发的机理，认识各种工业有害物对人体及工农业生产的危害，明确室内外环境要求达到的控制目标（卫生标准和排放标准），提出改善空气环境的有效措施。
粉尘是占有害物质的大多数，粉尘是指粒径大小不等，能在空气中浮游的固体微粒。
粉尘的来源很广，冶金、机械、建材、轻工、电力等许多工业生产部门都会产生大量的粉尘。
粉尘对人体有很大的危害性，主要通过呼吸道进入人体，其次是经皮肤进入人体，通过消化道进入人体的情况较少。
粉尘对人体健康的危害同粉尘的性质、粒径大小、浓度、与人体持续接触的时间、车间的气象条件和进入人体的粉尘量等有关。

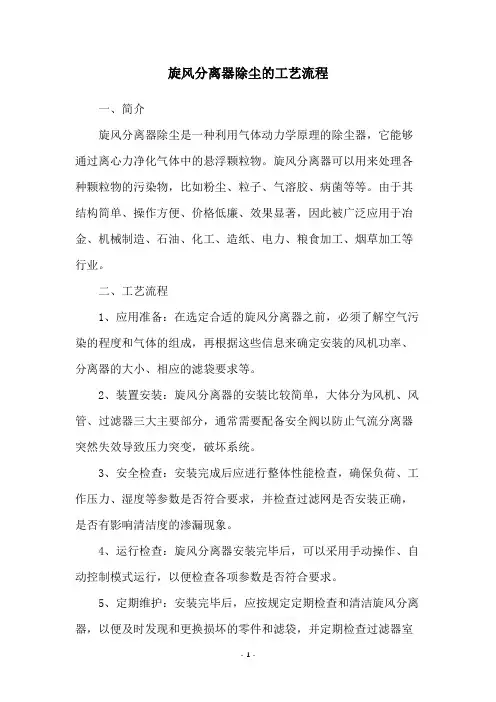

旋风分离器除尘的工艺流程
一、简介
旋风分离器除尘是一种利用气体动力学原理的除尘器，它能够通过离心力净化气体中的悬浮颗粒物。
旋风分离器可以用来处理各种颗粒物的污染物，比如粉尘、粒子、气溶胶、病菌等等。
由于其结构简单、操作方便、价格低廉、效果显著，因此被广泛应用于冶金、机械制造、石油、化工、造纸、电力、粮食加工、烟草加工等行业。
二、工艺流程
1、应用准备：在选定合适的旋风分离器之前，必须了解空气污染的程度和气体的组成，再根据这些信息来确定安装的风机功率、分离器的大小、相应的滤袋要求等。
2、装置安装：旋风分离器的安装比较简单，大体分为风机、风管、过滤器三大主要部分，通常需要配备安全阀以防止气流分离器突然失效导致压力突变，破坏系统。
3、安全检查：安装完成后应进行整体性能检查，确保负荷、工作压力、湿度等参数是否符合要求，并检查过滤网是否安装正确，是否有影响清洁度的渗漏现象。
4、运行检查：旋风分离器安装完毕后，可以采用手动操作、自动控制模式运行，以便检查各项参数是否符合要求。
5、定期维护：安装完毕后，应按规定定期检查和清洁旋风分离器，以便及时发现和更换损坏的零件和滤袋，并定期检查过滤器室
内污物的含量，按要求更换滤袋以维持过滤器的正常使用。
除尘工艺设计手册一、除尘工艺流程图本手册包含除尘工艺流程图，详细描述了除尘系统的各个流程环节，包括烟尘的来源、除尘设备的布置、风量的分配、风压的计算、除尘器的设计等。
该流程图能够帮助设计师和工程师们更好地理解除尘工艺，并为他们提供设计参考。
二、除尘设备选型及布置本手册提供了关于除尘设备选型及布置的建议。
首先，根据烟尘的性质和排放标准，选择合适的除尘设备，例如旋风除尘器、袋式除尘器、湿式除尘器等。
然后，根据车间的布局和空间限制，合理地布置除尘设备，使除尘效果达到最佳。
三、除尘系统风量及风压计算本手册提供了除尘系统风量及风压的计算方法。
根据烟尘的性质和排放标准，确定需要的除尘风量。
然后，根据风量和阻力损失，计算出所需的风压。
通过这些计算，可以合理地选择风机和管道，以保证除尘系统的正常运行。
四、除尘器设计本手册提供了除尘器的设计指南。
根据烟尘的性质和排放标准，选择合适的除尘器类型，例如旋风除尘器、袋式除尘器、湿式除尘器等。
然后，根据设备参数和现场条件，进行详细的设计计算，以保证除尘器的性能和可靠性。
五、烟气余热回收利用本手册介绍了烟气余热回收利用技术。
在除尘过程中，烟气会带走过多的热量，通过余热回收技术，可以将这部分热量回收再利用，减少能源浪费。
同时，也可以降低废气对环境的影响。
六、安全防护本手册提供了关于安全防护的建议。
在除尘过程中，应采取一系列的安全措施，例如设置安全阀、安装压力表、配备消防设施等，以确保操作人员的安全和设备的正常运行。
七、运行维护本手册提供了关于运行维护的建议。
为了确保除尘系统的长期稳定运行，需要定期对设备进行检查和维护。
同时，对于不同种类的除尘器，需要采取不同的维护方法和技术。
本手册提供了相关的操作指南和维护建议。
八、环境保护本手册强调了环境保护的重要性。
在设计和使用除尘系统时，需要考虑到环境保护的因素。
例如，选择环保型的材料和设备、减少废气的排放等。
同时，对于已经造成的环境污染，需要进行治理和修复工作。
第三章工艺流程1.煤气系统工艺流程1.1 气体流程简介向造气炉内交替通入空气和蒸汽，与炉内灼热的炭进行气化反应。
吹风阶段生成的吹风气根据要求送三废混燃炉岗位回收热量或直接由烟囱放空，并根据需要回收一小部分进入气柜，用以调节循环氢。
从造气炉出来的半水煤气经显热回收、洗气塔冷却和除尘后，在气柜中混合，然后去脱硫岗位。
上述制气过程在微机集成油压系统控制下，往复循环进行，每一个循环一般分六个阶段，其流程如下：吹风阶段空气由鼓风机来→吹风阀→自炉底鼓风箱入炉→旋风除尘器→回收阀（或烟道阀）→三废混燃炉岗位（或烟囱放空）回收阶段空气由鼓风机来→吹风阀→自炉底鼓风箱入炉→旋风除尘器→上行煤气阀→煤总阀入煤气总管→显热回收→洗气塔→气柜上吹（加氮）制气阶段蒸汽（加氮空气）由蒸汽总管来→上吹蒸汽阀→自炉底入造气炉→旋风除尘器→上行煤气阀→煤总阀入煤气总管→显热回收→洗气塔→气柜下吹制气阶段蒸汽由蒸汽总管来→下吹蒸汽阀→自炉顶入造气炉→下行煤气阀→煤总阀入煤气总管→显热回收→洗气塔→气柜二次上吹制气阶段蒸汽由蒸汽总管来→上吹蒸汽阀→自炉底入造气炉→旋风除尘器→上行煤气阀→煤总阀入煤气总管→显热回收→洗气塔→气柜空气吹净阶段空气由鼓风机来→吹风阀→自炉底鼓风箱入炉→旋风除尘器→上行煤气阀→煤总阀入煤气总管→显热回收→洗气塔→气柜1.2 单台造气炉工艺流程图1.3造气煤气系统工艺流程总图2.造气油压系统工艺流程2.1 油压系统流程简介经过滤油机严格过滤后的液压油，经油箱加油口过滤网进入油箱。
经油泵进油管过滤器后，由齿轮油泵升压，升压后再经单向阀、调节阀及出口截止阀后至泵站出口压力油总管。
压力油送至蓄能器和各阀门油缸有杆腔，经过滤器到达电磁阀换向站。
各油缸无杆腔接线至各对应的电磁阀，电磁阀接受微机送来的电信号，通过电磁阀的动作来改变无杆腔的油压以此实现油缸的动作，从而完成阀门动作的需要，实现造气炉生产。
电磁阀换向站的回油总管接至油冷器，回油降温后返回油箱循环使用。
旋风装的制作工艺流程旋风装是一种用于对物料进行粉碎和分级的设备，广泛应用于冶金、化工、矿山等行业。
下面我将详细介绍旋风装的制作工艺流程。
首先，旋风装的制作开始于原材料的准备。
通常情况下，旋风装的主要材料包括钢板、钢管、烟囱和旋风分离器的内衬材料等。
这些材料需要经过清洗和处理，以保证其表面干净、无油污或锈蚀。
接下来是钢材的加工。
首先，将钢板加工成所需的形状和尺寸。
这通常需要使用数控切割机进行切割，确保切割的精度和形状符合要求。
然后，对钢板进行折弯和焊接，形成旋风装的主体框架。
同时，将钢管根据要求进行切割、焊接和弯曲等加工，以便用于连接和支撑。
接下来是旋风分离器的制作。
首先，从合适的材料中切割出旋风分离器的形状。
然后，在其内侧进行内衬材料的安装，通常使用耐磨陶瓷或聚氨酯材料。
这可以有效地减少磨损，并延长旋风分离器的使用寿命。
同时，还需要在旋风分离器上安装进料口和出料口，以及与旋风分离器连接的管道。
随后是设备的组装。
将旋风装的主框架和旋风分离器等部件进行组装，使用螺栓和焊接进行固定。
同时，还需安装进气管道、排气管道和除尘设备等附属设备。
在设备组装完成后，进行设备的调试和试运行。
首先，检查设备的安装和连接是否牢固可靠，确保各个部件的工作正常。
然后，将设备连接到电源，进行试运行。
在试运行的过程中，可以调整旋风装的进料量、出料粒度等参数，以达到预期的工作效果。
最后，设备安装完成后进行最后的检测和验收。
检查设备是否满足设计要求和性能指标，是否存在漏气、漏水等情况。
同时，进行运行试验，验证设备的工作效果。
如果设备符合要求，则进行验收，并交付给用户使用。
综上所述，旋风装的制作工艺流程主要包括原材料准备、钢材加工、旋风分离器的制作、设备组装、调试和试运行以及最后的检测和验收。
这些步骤的顺序和细节可能会因不同的厂家和设备而有所差异，但总体上都是为了确保旋风装的质量和性能达到要求。
电除尘工艺流程图电除尘工艺流程主要包括预处理、静电集尘、清灰、排放处理四个步骤。
首先是预处理阶段。
在预处理阶段，需要对被处理的气体进行适当的预处理，以确保后续的除尘效果。
预处理主要包括除去粗大颗粒物和湿度调节两个步骤。
除去粗大颗粒物可以通过筛网、旋风分离器等设备来完成。
湿度调节可以通过加湿或脱湿等方法来实现。
接下来是静电集尘阶段。
静电集尘是利用电场作用原理，将气体中的粉尘颗粒带电后，在电场的作用下实现固体粉尘和气体的分离。
静电集尘的关键设备是电除尘器，它主要由进气口、电源和电极板组成。
在电除尘器中，气体通过进气口进入，经过电极板时，带电的颗粒物被电极板吸附，最终形成集尘层。
然后是清灰阶段。
清灰是指除尘器内积存的粉尘被清除的过程。
清灰主要有机械清灰和气体清灰两种方式。
机械清灰是通过震动或机械刮板等方式将积存的粉尘从电极板上脱落。
气体清灰是通过引入反向气流，将积存的粉尘从电极板上吹去。
清灰可以定时进行，也可以根据设定的差压来自动触发。
最后是排放处理阶段。
在排放处理阶段，除尘器中收集到的粉尘需要进行处理，以达到环保要求，才能被排放。
排放处理可以通过过滤、洗涤、焚烧等方式进行。
过滤是指通过过滤器将粉尘进行过滤。
洗涤是在粉尘中引入洗涤液，使粉尘溶解或沉积，从而实现排放。
焚烧是指将粉尘物质进行高温燃烧，将其转化为无害的物质后排放。
综上所述，电除尘工艺流程主要包括预处理、静电集尘、清灰、排放处理四个步骤。
预处理阶段对气体进行初步处理，静电集尘阶段利用电场作用实现粉尘和气体的分离，清灰阶段清除积存的粉尘，排放处理阶段对收集的粉尘进行处理后排放。
通过这个工艺流程，可以有效地减少环境中的粉尘污染，提高气体排放的质量。
旋风除尘器的工作原理及分类标准(附图纸)篇一：旋风除尘器的具体分类1.1)2)3)4)2.3.4. 旋风除尘器按其性能可分以下四大类：高郊旋风除尘器，其筒体直径较小，用来分离较细的粉尘，除尘效率在95%以上；大流量旋风除尘器，筒体直径较大，用于处理很大的气体流量，其除尘效率为50-80%以；通用型旋风除尘器，处理风量适中，因结构形式不同，除尘效率波动在70-85%之间，防爆型旋风除尘器，本身带有防爆阀，具有防爆功能。
根据结构形式，可分为长锥体、圆筒体、扩散式、旁路型。
按组合、安装情况分为内旋风除尘器、外旋风除尘器、立式与卧式以及单筒与多管旋风除尘器。
按气流导入情况，气流进入旋风除尘后的流路路线，以及带二次风的形式可概括地分为以下两种：①切流反转式旋风除尘器②轴流式旋风除尘器篇二：旋风除尘器的分类及其选择旋风除尘器的分类及其选择中国环保网整理（一）工作原理旋风除尘器的结构，当含尘气流以12~25m/s速度由进气管进入旋风除尘器时，气流将由直线运动变为圆周运动。
旋转气流的绝大部分沿器壁自圆筒体呈螺旋形向下，朝锥体流动。
通常称此为外旋气流。
含尘气体在旋转过程中产生离心力，将重度大于气体的尘粒甩向器壁。
尘粒一旦与器壁接触，便失去惯性力而靠入口速度的动量和向下的重力沿壁面下落，进入排气管。
旋转下降的外旋气流在到达锥体时，因圆锥形的收缩而向除尘器中心靠拢。
根据“旋转矩”不变原理，其切向速度不断提高。
当气流到达锥体下端某一位置时，即以同样的旋转方向从旋风除尘器中部，由下反转而上，继续作螺旋形流动，即内旋气流。
最后净化气经排气管排出器外。
一部分未被捕集的尘粒也由此逃失。
自进气管流入的另一小部分气体，则向旋风除尘器顶盖流动，然后沿排气管外侧向下流动。
当到达排气管下端时，即反转向上随上升的中心气流一同从排气管排出。
分散在这一部分上旋气流中的尘粒也随同被带走。
（二）旋风除尘器的气体流动旋风除尘器内气流的运动实际是非常复杂的。
1 燃烧计算锅炉型号：DLP4-13 即，单锅筒横置式抛煤机炉，蒸发量4t/h ，出口蒸汽压力13MPa设计耗煤量：610kg/h设计煤成分: C Y =72% H Y =2% O Y =2% N Y =1% S Y =3% A Y =18% W Y =2% ； V Y ＝8％ 属于高硫无烟煤； 排烟温度：160℃； 空气过剩系数＝1.4； 飞灰率＝21％ 。
烟气在锅炉出口前阻力650Pa污染物排放按照锅炉大气污染物排放标准中2类区新建排污项目执行。
连接锅炉、净化设备及烟囱等净化系统的管道假设长度50m ，90°弯头10个。
解：以1kg 该煤燃烧为基础，则表1.1烟气成分理论需氧量为煤kg m /14634.22)9375.0625.0560(3=⨯+-+假定干空气中氮和氧的摩尔比（体积比）为3.78，则1kg 该煤完全燃烧所需要的理论空气量为()煤kg m /14.699378.3114633=+⨯空气过剩系数=1.4，则实际空气量为煤kg m N /369.97904.114.69933=⨯理论烟气量为煤kg m /2554.1140414.6693369.979078.314634.22)111.10.93751060(3=-+⨯+⨯+++160οC 时实际烟气体积为()煤kg m N /01.1614.27316014.27340.113=+⨯ 设计煤耗量下的排烟烟气体积为h m /1102961008.183=⨯烟气含尘质量为g 8.37%21180=⨯烟气含尘质量浓度为3/7.209008.1837800m mg = 生成SO 2的质量为g 60640.9375=⨯排烟温度下的SO 2的浓度为3/9.21738.1330000m mg =2 旋风除尘器设计2.1 旋风除尘系统重要组成旋风除尘器由带锥行的外圆筒、进气筒、排气筒（内圆筒）、圆锥筒和贮灰箱及排灰阀等组成。
排气管插入外圆筒形成内圆筒，进气管与外圆相切，外圆筒下部是圆锥筒，圆锥筒下部是贮灰箱。
陶瓷多管除尘器属于旋风类除尘装置，包含总进气管、气体分布室、陶瓷旋风体组合、出气室、出气管、壳体、灰斗、出灰口等部分组成。
陶瓷旋风体组合置于除尘器壳体内，旋风体的入口与进气室相通，出口与出气室相通，进气室与进气管相联，出气室与出气管相联，灰斗在壳体底部，下端设有出灰口。
陶瓷多管除尘器（旋风除尘器）是一种采用物理原理来除尘的一种除尘设备，运行过程中几乎不需要任何能耗，烟气通过设备进口进入到设备箱体内后，颗粒较大的粉尘会通过碰撞直接落到灰斗内，颗粒较小的粉尘会随着烟气，经陶瓷旋风导流进行旋转，从而产生离心力，通过离心力的作用，从烟气中的分离出来，然后落入到灰斗内，通过出灰口排出。
这种设备可以在链条炉、循环硫化床锅炉、生物质锅炉、沸腾炉、石灰窑、回转窑等等各种型号和不同燃烧方式的工业锅炉和电站锅炉。
陶瓷多管除尘器灰斗设上、下料位并设检修平台，除尘器应考虑防风、防雨和防雪措施；灰斗采用锥形灰斗，灰斗壁与水平夹角均大于60°,灰斗内四角贴圆弧板过度，灰尘向下自由流动，其下料口规格为400×400mm，另外灰斗考虑罐车运输的事故旁通接口（含插板阀、旋转阀及管道）。
旋风除尘工艺流程设计一、旋风除尘器原理旋风除尘器是利用旋转气流所产生的离心力(由于物体旋转而产生脱离旋转中心的力，离心力是一种惯性的表现，实际是不存在的。
为使物体做圆周运动，物体需要受到一个指向圆心的力即向心力。
若以此物体为原点建立坐标，看起来就好像有一股与向心力大小相同方向相反的力，使物体向远离圆周运动圆心的方向运动。
(当物体受力不足以提供圆周运动所需向心力时，看起来就好像离心力大于向心力了，物体会做远离圆心的运动，这种现象叫做“离心现象”))将尘粒从合尘气流中分离出来的除尘装置。
它具有结构简单，体积较小，不需特殊的附属设备，造价较低。
阻力中等，器内无运动部件，操作维修方便等优点。
旋风除尘器一般用于捕集5-15微米以上的颗粒、除尘效率可达80%以上，近年来经改进后的特制旋风除尘器、其除尘效率可达95%以上。
旋风除尘器的缺点是捕集微粒小于5微米的效率不高。
旋风除尘器内气流与尘粒的运动概况:①旋转气流的绝大部分沿器壁自圆简体，呈螺旋状由上向下向圆锥体底部运动，形成下降的外旋含尘气流，在强烈旋转过程中所产生的离心力将密度远远大于气体的尘粒甩向器壁，尘粒一旦与器壁接触，便失去惯性力而靠入口速度的动量和自身的重力沿壁面下落进入集灰斗。
旋转下降的气流在到达圆锥体底部后.沿除尘器的轴心部位转而向上。
形成上升的内旋气流，并由除尘器的排气管排出。
②自进气口流人的另一小部分气流，则向旋风除尘器顶盖处流动，然后沿排气管外侧向下流动，当达到排气管下端时，即反转向.上随上升的中心气流一同从排气管排出，分散在其中的尘粒也随同被带走。
二、旋风除尘器工作过程如图所示，旋风式除尘器由筒体1、锥体2，进气管3、排气管4和排灰口5等组成。
当含尘气体由切向进气口进入旋风除尘器时，气流由直线运动变为圆周运动，旋转气流的绝大部分沿除尘器内壁呈螺旋形向下、朝向锥体流动,通常称此为外旋气流。
含尘气体在旋转过程中产生离心力，将相对密度大于气体的粉尘粒子甩向除尘器壁面。
粉尘粒子一旦与除尘器壁面接触，便失去径向惯性力而靠向下的动量和重力沿壁面下落，进入排灰管。
旋转下降的外旋气流?到达锥体时，因圆锥形的收缩而向除尘器中心靠拢。
根据旋矩不变原理，其切向速度不断提高，粉尘粒所受离心力也不断加强。
当气流到达同样的旋转方向从除尘器中部由下反动，构成内旋气流。
最后净化气体经集的粉尘粒子也随之排出。
三、旋风除尘器技术性能不同结构型式或按不同要求设计的旋风式除尘器具有不同的技术性能(见下表)。
这说明旋风式除尘器所能适应的工作条件，或作为选用旋风式除尘器的主要依据。
1、处理气体流量Q处理气体流量Q是通过除尘设备的含尘气体流量，除尘器流量为给定值，一般以体积流量表示。
高温气体和不是一个大气压情况时必需把流量换算到尺度状态，其体积m/h或m×/min表示。
2、压力损失旋风除尘器的压力损失△p是指含尘气体通过除尘器的阻力，是进出口静压之差，是除尘器的重要机能之一。
其值当然越小越好，因风机的功率几乎与它成正比。
除尘器的压力损失和管道、风罩等压力损失以及除尘器的气体流量为选择风机的依据。
压力损失包含以下几个方面:a、进气管内摩擦损失;b、气体进入旋风除尘器内，因膨胀或压缩而造成的能量损失;c、与容器壁挛擦所造成能量损失;d、气体因旋转而产生的能量消耗;e、排气管内摩擦损失，以及由旋转气体转为直线气体造成的能量损失;f、排气管内气体旋转时的动能转换为静压能所造成的损失等。
3、除尘效率一般指额定负压的总效率和分级效率，但因为产业设备经常是在负荷下运行，有些场合把70%负荷下的除尘总效率和分级效率作为判别除尘机能的一项指标。
从额定负荷下的总效率与70%负荷下总效率对比中，可以看出除尘器负荷适应性。
分级效率是说明除尘器分离能力的一个比较切当的指标。
对统一灰尘粒径的分级效率越高，除尘效果越好。
在产业测试中，一般把3μm、5μm和10μm灰尘的分级效率作为衡量旋风除尘器分离能力的一个依据。
旋风除尘器的分割粒径50cd和100cd在某程度上也说明除尘器除尘效率高低。
4、耗钢量旋风除尘器的耗钢量是每小时处理1000m3气体除尘器本身所需要的钢材数目。
在除尘效率接近或相等时，耗钢量越小越好。
处理气量为3000^12000m3/h的旋风除尘器耗钢量一般为35^50kg/(1000m3);小于3000m3/h气体流量的阻力除尘器的耗钢量，一般都在100kg/(1000m3/h)以上;处理气体流量大于即是20000m3/h时，所配旋风除尘器分两种情况，一是多筒式旋风结构，包括进出口组合接管、灰斗和支架的耗钢量都很高为90~160kg/(1000m3/h)。
而双极旋风除尘器，因为没有灰斗和支架，耗钢量一般都很低，约40~60kg/(1000m3/h)。
5、使用寿命使用寿命与旋风除尘器本身结构特点、耐磨损措施以及操纵前提有关。
延长使用寿命的积极措施是:合理组织除尘器内部气流并在内部设抗磨内衬。
四、旋风除尘器影响因素（1）二次效应一被捕集粒子的重新进入气流在较小粒径区间内，理应逸出的粒子由于聚集或被较大尘粒撞向壁面而脱离气流获得捕集，实际效率高于理论效率;在较大粒径区间，粒子被反弹回气流或沉积的尘粒被重新吹起，实际效率低于理论效率;通过环状雾化器将水喷淋在旋风除尘器内壁上，能有效地控制二次效应;临界入口速度。
（2）比例尺寸在相同的切向速度下，筒体直径愈小，离心力愈大，除尘效率愈高;筒体直径过小，粒子容易逃逸，效率下降;锥体适当加长，对提高除尘效率有利;排出管直径愈少分割直径愈小，即除尘效率煎高;直径太小，压力降增加，一般取排出管直径de=(0.4~0.65)D;特征长度(natural1ength)-亚历山大公式:L=2.3d e(D2/A)1/3排气管的下部至气流下降的最低点的距离旋风除尘器排出管以下部分的长度应当接近或等于I,筒体和锥体的总高度以不大于5倍的筒体直径为宜。
（3）运行系统的密闭性，尤其是除尘器下部的严密性:特别重要，运行中要特别注意。
在不漏风的情况下进行正常排灰(4)烟尘的物理性质气体的密度和粘度、尘粒的大小和比重、烟气含尘浓度(5)操作变量提高烟气入口流速，旋风除尘器分割直径变小，除尘器性能改善;入口流速过大，已沉积的粒子有可能再次被吹起，重新卷入气流中，除尘效率下降;效率最高时的入口速度，一般在10~25m/s范围。
2、设计选型（1）根据含尘浓度、颗粒分布、密度除尘要求，允许阻力，制造条件V1=√2ΔP/ξρ（2）确定除尘器进口截面A，入口宽度b，高度hA=bh=Q/V1（3）确定各部分几何尺寸原则①为防止离子短路，漏到排出口，h≤S（排气管插入深度）②为避免过高压力损失b≤(D-d e)/2③为保持涡流终端在椎体内部（H+L）≥3D④为粉尘易滑动椎角=7o~8o.五、设计资料(1)所处理的粉尘为某水泥干燥窑的排烟，主要成分为水泥粉尘;(2)平均烟气量为2300 m 3/h,最大烟气量为3450 m 3/h(3)烟气日变化系数K Θ=1.5(4)气温293 K,大气压力为101325 Pa(5)烟气颗粒物特征:粒径范围:5~80um中位径: 36.5um主要粒径频数分布:颗粒物浓度: 3000 kg/m 3空气密度: 1.205 kg/m 3空气粘度: 1.81X10-8Pa. s(6) 作为后继处理的前处理器，要求颗粒物的总去除效率不低于90%。
压力损失不高于2500Pa。
六、旋风除尘器的选型设计6.1旋凡除尘器型号的选择选用切向入口XCF型普通旋风除尘器,并根据拉普尓的标准尺寸比例迸行设计。
6.2旋风除尘器的尺寸设进口面积为A,取进口速度v=12m/s,因此:A=hxb=q v/v=3450/3600×12m2=0.08m2根据拉普尓标准尺寸比例,取h=2b;則①入口宽度b b=√A/2=0.2m②入口高度h h=2b=0.4m③筒体直径D D=4b= O.8m④排气管直径d d=0.5D=0.4m⑤卸灰口直径d d=0.25D= 0.2m⑥筒体长度l1 l1= 2D =1.6m⑦椎体长度l2 l2=2D=1.6m⑧排气管长度l30.5ml3=0.625D=6.3选择旋风除尘器的前后连接管道通风管选择：选用材料为Q235钢板，内径为300mm,壁厚2.0mm;排气管的选择:选用材料为Q235钢板,内径内300mm,壁厚1.5mm。
6.4计算除尘效率计算旋涡指数n:2.7m =0.3）293/283）（0.80.14×0.67-(1-1=0.3）T/283（0.67D0.14-(1-1=n 取内外涡旋分界圆柱的直径d 。
