油气回收多参数检测仪说明书

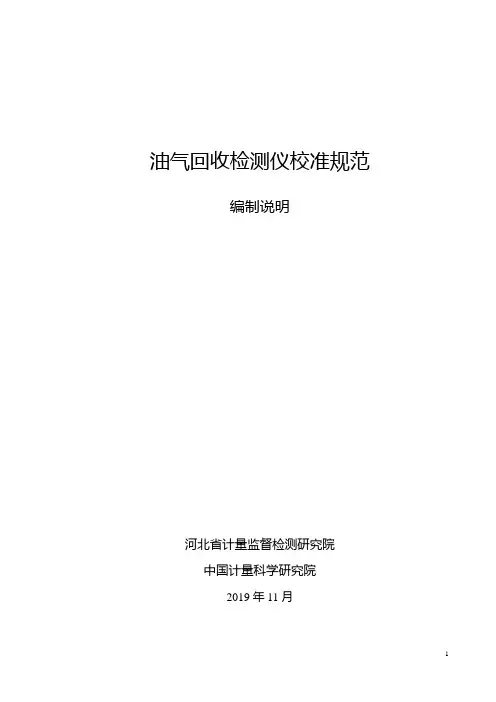

油气回收检测仪校准规范编制说明河北省计量监督检测研究院中国计量科学研究院2019年11月《油气回收检测仪校准规范》编制说明一、任务来源根据《国家市场监督管理总局办公厅关于国家计量技术规范制定、修订及宣贯计划有关事项的通知》（市监量函［2018］540 号）的要求，《油气回收检测仪校准规范》制定的项目列入2018年计划，归口单位为全国流量计量技术委员会液体流量分技术委员会。

起草单位为河北省计量监督检测研究院、中国计量科学研究院。

二、编制规范的目的和意义随着石油化工等行业的迅速发展壮大，由此而产生的挥发油气对大气环境造成了严重污染，也成为行业发展制约因素之一。

汽油是非常容易挥发的有机物质，在存储、运输和销售过程中会排放出大量挥发性有机气体（VOC S），组分复杂且有毒有害，排放稀释后的油气浓度，也很容易达到爆炸极限范围。

形成臭氧污染的大气化学反应十分复杂，但VOC S和NO X 是主要前体物，而VOC S又是制约因素，控制VOC S可以有效降低臭氧污染。

挥发性有机物（VOCs）治理已进入我国大气污染治理日程。

国家已经明确要求在储油库、运输车、加油站等设施安装油气回收装置，并且要求每年必须强行检测油气回收装置。

油气回收检测仪是用于检测油气回收装置的仪器，广泛应用于环保管理部门和环境检测机构对油气回收装置密闭性、液阻、气液比的检测，对油气回收装置的验收，及时掌握油气回收系统的回收效率，监督加油站大气污染污染源物排放总量及排放达标情况等。

因此，准确地测量和控制好油气回收系统的回收效率，对于控制大气污染物排放等具有重要意义，同时汽油挥发掉的是最具有经济价值的轻质部分，控制油气挥发排放，将油气回收再利用，可以产生很好的经济效益。

近年来，我国油气回收行业迅速发展，随着国家相关部门陆续公布了多个标准和规范，虽然对油气回收装置制造、检测的要求日趋完善。

但目前还没有油气回收检测仪的国家计量校准规范，给计量部门的检测带来一定困难，因此，急需制定相应的计量校准规范对技术参数及检测方法进行规范，完善检测手段，达到溯源一致，保证量值准确可靠，为油气回收检测仪生产企业的提升产品质量提供技术保障，为环境检测标准的有效实施提供技术支撑，为社会提供全面的服务技术保证。

加油站油气回收装置使用指南一、引言油气回收装置是一种用于回收加油站油气排放的设备，旨在减少环境污染，优化能源利用。

本指南旨在提供加油站工作人员针对油气回收装置的正确使用方法，以确保其高效稳定地运行。

二、安全注意事项1. 请确保在使用油气回收装置前，所有人员已经接受相关培训，了解装置的工作原理和操作方法。

2. 在操作油气回收装置时，请穿戴好相关的个人防护装备，如手套、防护眼镜和防护面罩等。

3. 请务必使用合适的工具进行操作，切勿使用不符合规格或损坏的工具。

4. 在清洁、维护或维修油气回收装置前，请先将其断电，并确保安全开关已打开。

三、油气回收装置的安装1. 在安装油气回收装置之前，请确保所有相关设备已进行检查并通过检验。

2. 油气回收装置应安装在开阔、通风良好、离火源和易燃物较远的地方。

3. 请按照设备安装图纸正确安装油气回收装置，并确保所有连接部位紧固可靠。

4. 安装完毕后，请检查所有接口及管路是否密封，并进行泄漏检测。

四、油气回收装置的操作1. 在启动油气回收装置前，请检查设备是否与电源和其他设备正确连接。

2. 按照设备操作面板上的指示，打开油气回收装置的电源开关。

3. 操作员需要定期监控油气回收装置的运行状态，确保其正常工作。

4. 根据设备的工作原理和要求，合理调节油气回收装置的相关设定参数，以达到最佳的工作效果。

5. 定期对油气回收装置进行保养和维护，清除积聚的污垢，并更换损坏或老化的部件。

6. 如果油气回收装置出现故障，请立即停止使用，并及时联系售后服务人员进行维修。

五、安全排放处理1. 使用油气回收装置进行油气排放后，应将回收的油气进行相应处理，以减少对环境的污染。

2. 油气回收装置通常配有油、水和气体的分离系统，请按照说明进行处理，确保回收的油气得到妥善处理。

3. 注意油气回收装置中的积油情况，定期清除并妥善处理。

六、常见问题及解决方法1. 问题：油气回收装置工作时产生噪音过大。

解决方法：检查油气回收装置与地面的连接是否牢固，消除松动或振动。

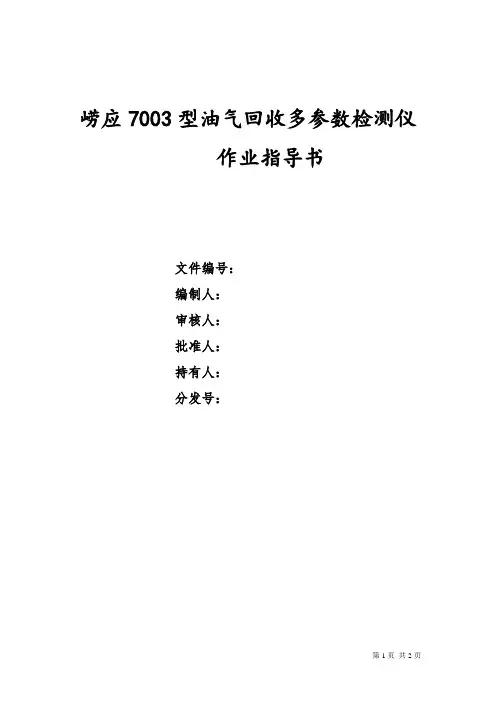

崂应7003型油气回收多参数检测仪作业指导书文件编号：编制人：审核人：批准人：持有人：分发号：第1页共2页规范仪器操作，正确使用和维护仪器，确保测定结果的准确性。

2.职责2.1 技术检测部：技术人员负责该规程的编写、修订；技术检测部主任负责审核。

2.2 技术负责人：负责该文件的审批。

2.3 操作人员：按照本操作规程操作仪器，对仪器进行维护，作好记录。

2.4 设备员：负责联系仪器的外部检定和维修。

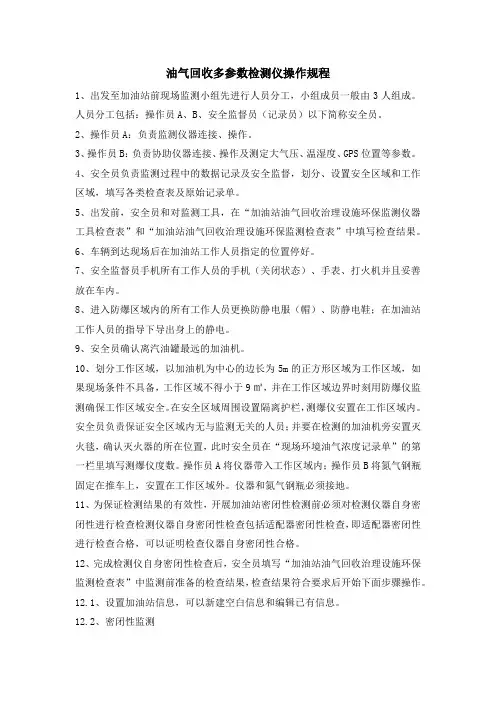

3 主要技术指标3.1 流量范围：（10～130）L/min；分辨率:0.1L/min3.2 压力：（0～2500）Pa；分辨率:1Pa3.3 环境温度：（-20-25）℃3.4 环境湿度：（0-90）％RH；4 使用方法4.1 检测仪及现场准备4.1.1 去现场前查看检测仪电池电量，检查运行状况，查询检测仪内是否保存有将要检测的加油站信息，没有可在现场新建。

4.1.2 到现场后，安全监督员收集所有工作人员的手机（关闭状态）、手表、打火机等，妥善放置。

4.1.3 进入防爆区域内的所有工作人员更换防静电服（帽）、防静电鞋，在加油站工作人员的指导下导除身上的静电。

4.1.4 确认工作区域，以加油站为中心的边长为5 米的正方形区域为工作区域，如现场条件具备，工作区域面积不得小于9 平方米。

将规格为40L 的氮气钢瓶用氮气瓶固定在检测仪主机上。

4.2 检测仪自身密闭性检测4.2.1 开机，检测仪开机进入初始状态，进行自检，并显示商标、检测仪型号、版本号等信息，自检完成后，自动进入主菜单，显示环境状态、电池电量、实时时钟、菜单项和对应的提示信息。

4.3 密闭性测试在选择主菜单中“③密闭性”菜单按“OK”键，或直接按数字键盘“3”键，进入密闭性测试选择界面，清洁管路接口，需润滑的地方涂抹凡士林。

检测仪出气口与加油枪适配器通过连接管相连，并将适配器检漏棒插入适配器。

执行“①仪器自身密闭性”进入自身密闭性检测准备界面，检测流程为关闭出气口、将压力发生器逆时针退到最大位置、将压力器加压到1245Pa 以上，不能超过1600Pa、待压力稳定约20 秒后，按下“OK”键启动密闭性检测、进行3 分钟压力损失不超过15Pa 为密闭性良好4.4 液阻检测4.4.1 管路连接检测仪全部阀处于关闭状态，注意各部件接地现场操作员要求加油站工作人员、施工方打开被检测加油机的底盆，找到预留三通和检测接头，用扳手把转接嘴（缠绕生料带）接入加油机内，连接检测仪出气口和转接嘴。

加油站油气回收安全操作手册一、前言加油站油气回收系统对于减少油气挥发、保护环境以及保障加油站的安全运营具有重要意义。

为了确保油气回收系统的正常运行和操作人员的安全，特制定本安全操作手册。

二、油气回收系统概述（一）油气回收的原理油气回收是通过一系列的设备和工艺，将加油站在加油、卸油等过程中产生的油气进行收集、处理和回收，以减少油气向大气中的排放。

（二）油气回收系统的组成油气回收系统通常包括一次油气回收系统（卸油油气回收）、二次油气回收系统（加油油气回收）和油气处理装置等部分。

三、操作前的准备工作（一）人员培训操作人员必须经过专业的培训，熟悉油气回收系统的工作原理、操作流程和安全注意事项。

（二）个人防护装备操作人员应穿戴防静电工作服、工作鞋，佩戴安全帽、防护手套等个人防护装备。

（三）检查设备在操作前，应对油气回收系统的设备进行全面检查，包括油罐、加油机、油气回收管道、阀门等，确保设备无泄漏、损坏等情况。

四、卸油操作（一）连接卸油管将卸油管与油罐车的卸油口连接牢固，确保连接处密封良好。

（二）开启油气回收阀门在卸油前，先打开油气回收阀门，使油气能够顺利回收。

（三）控制卸油速度卸油速度应适中，避免过快导致油气泄漏或静电积聚。

（四）卸油结束卸油结束后，关闭卸油阀门和油气回收阀门，拆除卸油管。

五、加油操作（一）正确使用加油枪将加油枪插入汽车油箱口，确保加油枪与油箱口密封良好。

（二）开启油气回收功能在加油前，确认加油机的油气回收功能已开启。

（三）控制加油速度加油速度应适当，避免过快产生油气泄漏。

（四）加油结束加油结束后，缓慢拔出加油枪，避免产生静电火花。

六、日常检查与维护（一）定期检查每天应对油气回收系统进行检查，包括设备的运行状况、管道的密封性、阀门的开关状态等。

（二）泄漏检查使用专用的检测仪器，定期对油气回收系统进行泄漏检测，发现泄漏及时处理。

（三）设备维护按照设备的维护要求，定期对加油机、油罐、油气处理装置等进行维护保养，确保设备的正常运行。

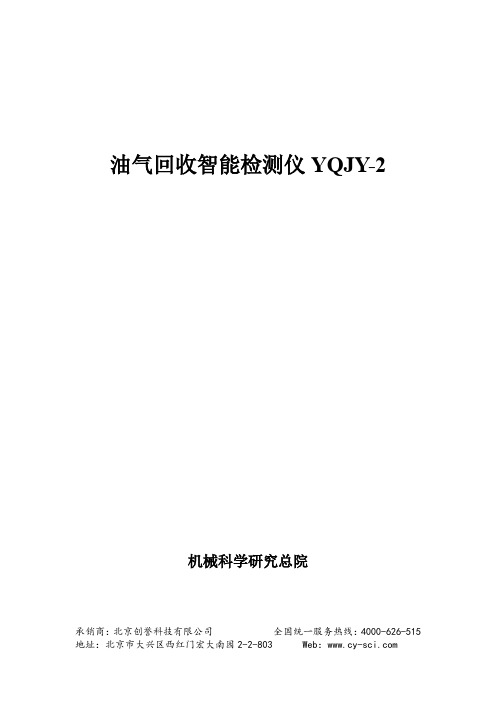

油气回收智能检测仪YQJY-2机械科学研究总院承销商：北京创誉科技有限公司全国统一服务热线：4000-626-515精益求精 精诚合作 团结拼搏 开拓创新承销商：北京创誉科技有限公司 全国统一服务热线：4000-626-515 1一、产品简介油气回收智能检测仪YQJY-2作为新一代加油站油气回收检测设备，集系统密闭性、液阻、气液比检测于一体，具备检测过程数据自动记录、存储，检测完成后现场打印检测结果、签字确认等人性化功能，每台仪器可存储上百个加油站的检测数据，检测数据可以长期保存、重复打印。

智能型检测仪使得加油站油气回收验收工作更加简捷、高效、统一、规范，便于管理。

其特点如下：1、无纸记录，“存储”代替“记忆”，进入加油站后输入加油站信息，包括加油站编号、加油机数量、加油枪数量、罐空及标准限值，加油站及检测信息将长期保存；2、“一键式”密闭性检测，密闭性检测时，调压至500Pa ，按一下“ok ”键确认，仪器每隔一分钟自动记录一次压力值，记录5个压力值，并可以完成与标准限值的对照；3、“三键式”液阻检测，液阻检测时，调流量至18L/Min ，按一下“ok ”键确认，仪器自动记录此时的压力值，无需人员记录，只要继续调节流量到28L/Min 、38L/Min 后，分别按下“ok ”键，即可完成液阻检测；4、“免计算器式”气液比检测，气液比检测时，只需将加油量通过键盘输入，即可显示气液比值，并自动记录，以备打印；5、“票据式检测清单”现场打印，检测完成后，在加油站的中控室，将设备与配置的专用票据打印机连接，可打印出包括加油站名称、加油站编号、测试时间、加油机数量、加油枪、数量、加油站罐空等信息，以及密闭性、液阻、气液比等测试数据的票据清单，检测人员、加油站负责人签字后生效，成为日后凭证；该套设备包括油气回收智能检测仪、加油枪适配器、油桶、工具箱及配件，具有高通用性，体积小，携带方便，操作简单等优点。

精益求精 精诚合作 团结拼搏 开拓创新承销商：北京创誉科技有限公司 全国统一服务热线：4000-626-5152图1 油气回收智能检测仪及工具箱、打印机 图2 油桶二、性能指标压力范围：0-5KPa 分辨率 1Pa 精度 0.2% 流量范围：10~150L/min 分辨率 0.01L 精度 1% 计时精度：0.01s电 源：DC 6V 持续工作6个月以上（可达1年以上） 环境温度：-20℃～60℃ 重 量：15Kg外型尺寸：490x435x245mm 防爆标志：EXib11BT3 防爆合格证号：CE092090 打印机电源：AC220V 打印机寿命：7500000行精益求精 精诚合作 团结拼搏 开拓创新承销商：北京创誉科技有限公司 全国统一服务热线：4000-626-5153全国统一价格5.8万元。

油气回收综合检测仪YQJY-1 使用说明书机械科学研究总院中机生产力促进中心青岛溯源环保设备有限公司精益求精精诚合作团结拼搏开拓创新一、生产单位简介中机生产力促进中心作为油气回收综合检测仪YQJY-1的研发单位，成立于2002年。

是中央大型科研企业集团——机械科学研究总院的全资子公司，拥有员工近300人，其中博士研究生10人，硕士研究生56人，研究员41人，高级工程师44人。

从2006年开始，北京市环保局委托我单位作为油气回收治理改造工程技术支撑单位，到国家环保部的技术支撑单位，中机生产力促进中心负责油气回收项目论证、标准规范制修订、标准宣传、贯标培训以及工程质量监督检测等工作，为此建立了专门的油气回收设备研究室，开展与油气回收相关的研究，推动全国油气回收治理改造工程不断发展。

二、产品简介油气回收综合检测仪YQJY-1作为新一代加油站油气回收检测设备，集系统密闭性、液阻、气液比检测于一体，具备自主知识产权保护的产品。

该套设备包括油气回收综合检测仪、加油枪适配器、油桶、工具箱及配件，具有高通用性，体积小，携带方便，操作简单等优点。

图1 油气回收综合检测仪及工具箱图 2 油桶3精益求精精诚合作团结拼搏开拓创新三、性能指标压力范围：0-5KPa 分辨率 1Pa 精度 0.2%流量范围：10-150L/min 分辨率 0.01L 精度 1.5%秒表精度：0.01s电源：DC 6V 持续工作6个月环境温度：-20℃～60℃重量：15Kg外型尺寸：490×435×245mm四、使用说明在加油站现场使用时，油气回收综合检测仪必须与加油机地线连接，以确保安全。

油气回收综合检测仪使用时，结构布局如下所示：7 6 5 2148 3910图 3 油气回收综合检测仪结构布局1、流量表清零键2、压力表清零键3、流速（瞬时流量）4、流量（累积流量）精益求精精诚合作团结拼搏开拓创新注意事项:a)图中 1 为流量表清零键，按下该按钮，1 秒钟后流量清零；b）图中 3、6 分别为流量、压力显示屏，都是易损、易伤的部件，严禁放置任何物品，以免损坏设备；c）图中 6 为压力表，单位应设置为 kPa，3 位小数，如单位不对，可调“units”键；如屏幕出现三角块，可调“peak”键；如需关闭压力表，可按开关 7，3 秒钟开关压力表。

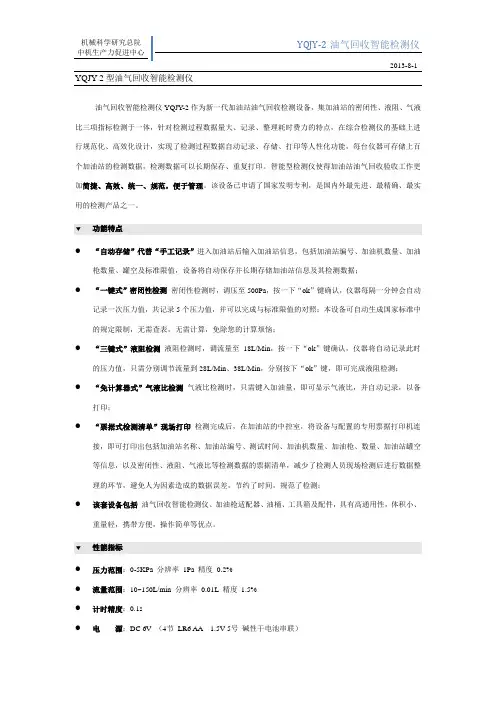

YQJY-2型油气回收智能检测仪油气回收智能检测仪YQJY-2作为新一代加油站油气回收检测设备，集加油站的密闭性、液阻、气液比三项指标检测于一体，针对检测过程数据量大、记录、整理耗时费力的特点，在综合检测仪的基础上进行规范化、高效化设计，实现了检测过程数据自动记录、存储、打印等人性化功能，每台仪器可存储上百个加油站的检测数据，检测数据可以长期保存、重复打印。

智能型检测仪使得加油站油气回收验收工作更加简捷、高效、统一、规范，便于管理。

该设备已申请了国家发明专利，是国内外最先进、最精确、最实用的检测产品之一。

②功能特点●“自动存储”代替“手工记录”进入加油站后输入加油站信息，包括加油站编号、加油机数量、加油枪数量、罐空及标准限值，设备将自动保存并长期存储加油站信息及其检测数据；●“一键式”密闭性检测密闭性检测时，调压至500Pa，按一下“ok”键确认，仪器每隔一分钟会自动记录一次压力值，共记录5个压力值，并可以完成与标准限值的对照；本设备可自动生成国家标准中的规定限制，无需查表，无需计算，免除您的计算烦恼；●“三键式”液阻检测液阻检测时，调流量至18L/Min，按一下“ok”键确认，仪器将自动记录此时的压力值，只需分别调节流量到28L/Min、38L/Min，分别按下“ok”键，即可完成液阻检测；●“免计算器式”气液比检测气液比检测时，只需键入加油量，即可显示气液比，并自动记录，以备打印；●“票据式检测清单”现场打印检测完成后，在加油站的中控室，将设备与配置的专用票据打印机连接，即可打印出包括加油站名称、加油站编号、测试时间、加油机数量、加油枪、数量、加油站罐空等信息，以及密闭性、液阻、气液比等检测数据的票据清单，减少了检测人员现场检测后进行数据整理的环节，避免人为因素造成的数据误差，节约了时间，规范了检测；●该套设备包括油气回收智能检测仪、加油枪适配器、油桶、工具箱及配件，具有高通用性，体积小、重量轻，携带方便，操作简单等优点。

加油站油气回收装置使用指南一、操作规程（一）一次油气回收装置操作规程。

1.应先连接好卸油胶管和油气回收胶管，然后打开罐车油气回收阀门和卸油口油气回收阀门，再开启罐车卸油阀门卸油。

2.保持阻火器（帽）通气管下端的阀门处于关闭状态。

3.保持机械呼吸阀（pv阀）通气管下端的阀门处于开启状态。

4.卸油结束时，先关闭罐车卸油阀门，再关闭罐车油气回收阀门和卸油口油气回收阀门，最后拆除油气回收胶管。

（二）二次油气回收装置操作规程。

1.保持阻火器（帽）通气管下端的阀门处于关闭状态。

2.保持机械呼吸阀（pv阀）通气管下端的阀门处于开启状态。

3.保持加油机内油气回收真空泵下端的阀门处于开启状态。

4.加油时油枪应由小档位逐渐开至大档位。

5.将油枪枪管处的集气罩罩住汽车油箱口。

6.加油时将枪管口向下充分插入汽车油箱,加油过程中确保加油枪集气罩始终与油箱口保持密闭连接。

7.油枪自动跳停应立即停止向油箱加油。

8.加油完毕，等数秒钟后挂回油枪。

9.盘整加油枪胶管。

（三）三次油气回收装置操作规程。

1.保持阻火器（帽）通气管下端的阀门处于关闭状态。

2.保持机械呼吸阀（pv阀）通气管下端的阀门处于开启状态。

3.打开三次油气处理装置进气阀与回气阀。

4.接通主电源开关。

5.将三次油气处理装置设定在自动状态。

6.观察控制箱显示屏显示的数据是否正常。

7.停机先关闭主电源开关，然后再关闭处理装置进气阀与回气阀。

（四）集液器操作规程。

1.潜油泵自动回收方式：（1）常闭与潜油泵连接的集液器虹吸阀门。

（2）定期打开虹吸阀门，在加油机正常加油时，虹吸自动将集液器内油品回收到相应油罐。

2.手摇泵定期回收方式：（1）打开集液器密封盖。

（2）将手摇泵吸油管线伸入集液器底部，手摇泵出油管口伸入铝制油品回收桶。

（3）摇动手摇泵摇杆至吸尽集油。

（4）收回手摇泵吸油管线，关闭集液器密封盖，将抽出油品回罐。

3.井底开口定期排放方式：（1）取铝制油品回收桶放置在集液器（集液井是放置集液器的设施，例如“人孔井”和人孔的关系）底部开口（管口）处。

西北销售彭州油库油气回收系统操作及维修手册目录介绍 (2)术语表 (3)第1部分—DRYVac TM工艺控制与监测 (5)第2部分—正常的油气回收系统操作 (7)第3部分—安全性问题 (19)第4部分—FloMax TM 活性炭专利 (22)第5部分—预防措施 (24)第6部分—维修责任 (26)第7部分—操作人员警告 (27)第8部分—故障排除 (28)第9部分—联系方式，检测清单及维修日志 (29)附件1：日常检测清单 (30)附件2：定期防护性维修记录表 (31)彭州油库DRYVac TM 油气回收系统介绍DRYVac TM 油气回收系统采用现今最简洁，最有效且最可靠的油气控制技术。

该技术经过几十年演变而成，融合了最先进的机械、电力、电子、工艺和软件组分，是现在最先进的烃油气回收技术。

本手册由海湾石油设备公司提供，彭州油库操作人员编写，包括需要的对DRYVac TM 油气回收系统的安全启动、关闭、操作、和故障排除的说明。

油库操作人员都应在首次启动和关闭DRYVac TM 油气回收系统之前仔细阅读这本手册，确保每个操作人员都能对系统的各个方面了如指掌。

该油气回收系统专门为中国石油西北销售彭州油库设计，特别能减轻汽油装运过程中的空气污染，同时也能有效回收所有石油燃料产品（现在可以是不同等级的可能混有乙醇的发动机汽油，在将来还可以包括柴油，航空燃料和其他类似石油蒸馏物）在装运过程中溢出的油气。

油气回收系统使用的术语很独特，下列术语表供参考。

术语表该系统使用了一些不常见的词语，以下为术语及其含义列表。

A b sorption 吸收:一种化合物溶解于另一种化合物的化学反应。

比如：盐被水吸收。

A d sorption 吸附:两种不同产品，由于表面张力动能不同而产生的物理吸引。

不发生化学反应。

例如：水被海绵吸附。

Bed balancing碳床平衡：ESP TM软件的一个特殊功能，能在一个碳床比另一个碳床荷载重的情况下，当一个碳床的再生周期被延长时，延长另一个碳床的吸附循环。
