高速铁路系统中的列车运行控制方法1. 引言高速铁路系统作为一种高效、快速、安全的交通工具,在现代社会发挥着重要作用。
而要确保高速铁路系统的安全可靠运行,列车运行控制方法是至关重要的一环。
本文将从以下几个方面介绍高速铁路系统中的列车运行控制方法。
2. 列车运行控制系统概述列车运行控制系统是高速铁路系统中的核心技术之一。
它通过对列车的速度、间隔、运行路径等进行有效控制,确保列车在预定的时间内安全到达目的地。
主要包括列车调度系统、信号控制系统和列车运行监控系统三个子系统。
3. 列车调度系统列车调度系统负责根据列车的时刻表、运行班次等情况,对列车的运行进行计划和调度。
通过优化调度算法,可以实现列车的高效运行,提高线路的运输能力。
常用的列车调度方法包括列车优先级排序、列车路径选择等。
4. 信号控制系统信号控制系统是指通过信号灯、信号电源等设备对列车运行进行控制的系统。
它通过向列车发出不同的信号,告知列车运行状态和速度限制。
常见的信号控制方法包括绝对防护系统和无线电列车运行控制系统等。
5. 列车运行监控系统列车运行监控系统用于监测列车的运行情况,及时发现和处理各种异常情况。
它通过安装在列车上的传感器、摄像头等设备,对列车的位置、速度、加速度等参数进行实时监测。
同时,该系统还可以及时向操作员发送警报信息,以确保列车的安全运行。
6. 列车运行控制方法的发展趋势随着科技的不断发展,列车运行控制方法也在不断革新和改进。
目前,一些先进的列车运行控制系统已经采用了人工智能、大数据分析等技术,实现了更加智能化和自动化的运行控制。
未来,随着5G技术的广泛应用,列车运行控制系统的实时性和精准性将进一步提升。
7. 国内外高速铁路系统中的列车运行控制方法比较国内外在列车运行控制方法方面的研究与应用存在一定差距。
国外多数高速铁路系统中已经采用了先进的列车运行控制方法,如欧洲的ETCS系统、日本的ATC系统等。
而我国目前正在研发和应用的CRSC系统虽然与国际先进水平仍有一定距离,但也在逐步向智能化和自动化方向发展。
高速铁路列车运行控制系统的设计与实现高速铁路列车运行控制系统是现代铁路运输领域的关键技术之一,它能够确保列车在高速运行过程中的安全、稳定和高效。
本文将重点讨论高速铁路列车运行控制系统的设计原理、实现技术和应用前景。
一、设计原理1. 列车运行控制策略:高速铁路列车运行控制系统采用多种策略进行列车运行管理,包括列车间的安全距离控制、列车速度的调整和列车进入和离开站台的控制等。
系统将根据列车当前位置、车辆状态和路线情况,制定合理的运行方案,实现列车的高效运行。
2. 信号与通信系统:高速列车运行控制系统通过信号与通信系统实现列车和设备之间的信息交换。
这些系统包括列车位置检测、车载通信设备、轨道电子设备和监控系统等。
通过这些设备的运作,可以获取列车的运行状态和位置信息,并及时将这些信息传输到控制中心。
3. 级联控制与安全保障:为确保高速列车运行的安全性,列车运行控制系统采用级联控制模式。
这种模式将列车划分为几个运行层次,每个层次都具有不同的控制权和责任。
在运行过程中,控制中心通过与列车的信息交换,不断调整列车的运行速度和位置,以确保列车的安全。
二、实现技术1. 车载自动驾驶技术:高速列车运行控制系统需要通过车载自动驾驶技术实现列车的自动控制和操纵。
这种技术使用现代信号处理、数据采集和控制算法,将列车的驾驶过程自动化,并基于预设的运行策略进行控制。
2. 列车位置检测技术:高速列车运行控制系统需要实时获取列车的位置信息,以确保列车的安全和稳定。
目前常用的列车位置检测技术包括GPS定位、惯性导航系统和轨道电子设备等。
这些技术不仅可以准确地确定列车的位置,还可以提供列车的速度、加速度和姿态信息。
3. 高速列车通信系统:为实现列车与控制中心之间的信息交换,高速列车运行控制系统需要利用高速列车通信系统。
这种系统通常包括车载通信设备、地面通信设备和无线信号传输技术。
通过这些设备的配合,可以实现列车与控制中心之间的实时数据传输和指令下达。

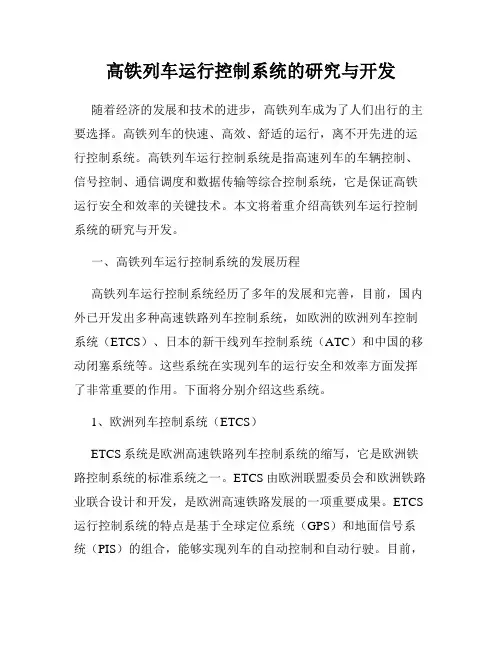

高铁列车运行控制系统的研究与开发随着经济的发展和技术的进步,高铁列车成为了人们出行的主要选择。
高铁列车的快速、高效、舒适的运行,离不开先进的运行控制系统。
高铁列车运行控制系统是指高速列车的车辆控制、信号控制、通信调度和数据传输等综合控制系统,它是保证高铁运行安全和效率的关键技术。
本文将着重介绍高铁列车运行控制系统的研究与开发。
一、高铁列车运行控制系统的发展历程高铁列车运行控制系统经历了多年的发展和完善,目前,国内外已开发出多种高速铁路列车控制系统,如欧洲的欧洲列车控制系统(ETCS)、日本的新干线列车控制系统(ATC)和中国的移动闭塞系统等。
这些系统在实现列车的运行安全和效率方面发挥了非常重要的作用。
下面将分别介绍这些系统。
1、欧洲列车控制系统(ETCS)ETCS系统是欧洲高速铁路列车控制系统的缩写,它是欧洲铁路控制系统的标准系统之一。
ETCS由欧洲联盟委员会和欧洲铁路业联合设计和开发,是欧洲高速铁路发展的一项重要成果。
ETCS 运行控制系统的特点是基于全球定位系统(GPS)和地面信号系统(PIS)的组合,能够实现列车的自动控制和自动行驶。
目前,ETCS系统已经在欧洲多个国家使用,被认为是欧洲高速铁路列车控制系统的标杆。
2、新干线列车控制系统(ATC)ATC系统是日本的新干线列车控制系统,是日本高速铁路列车控制系统的代表。
ATC系统是一种先进的列车控制系统,能够实现高速列车的自动控制和自动行驶,在实现列车快速运行和减少事故发生方面发挥了重要作用。
目前,ATC系统已经在日本的多条高速公路中使用,被认为是目前列车控制技术的世界先进水平。
3、移动闭塞系统移动闭塞系统是中国铁路运输行业自主研发的高速列车运行控制系统,也是目前中国高速铁路列车控制系统中应用最广泛的一种。
移动闭塞系统采用了多种先进技术,如列车自动控制技术、全区间自动闭塞技术、列车间通信技术和机车自动驾驶技术等,能够实现高速列车的自动控制和自动行驶。
列车运行控制系统的五个级别一、列车运行控制系统的五个级别列车运行控制系统是保障列车安全运行的重要设备,它通过控制列车的速度、位置和运行模式,确保列车在轨道上的稳定运行。
根据功能和安全性等方面的不同,列车运行控制系统可以分为五个级别,分别是ATC、ATO、CBTC、CTBC和ETCS。
二、ATC(Automatic Train Control)级别ATC是列车运行控制系统的最基本级别,它主要通过信号系统和车载设备实现对列车的自动控制。
在ATC级别下,列车通过接收信号系统发出的信息,控制列车的速度和位置,以确保列车在规定的区间内安全运行。
ATC级别适用于高速铁路等需要保证列车安全运行的场所。
三、ATO(Automatic Train Operation)级别ATO是在ATC基础上进一步发展的列车运行控制系统级别。
ATO级别在保证列车安全运行的基础上,更加注重列车的运行效率和准点性。
相比于ATC级别,ATO级别的列车运行更加自动化,列车的运行速度和位置更加精确可控。
ATO级别适用于城市轨道交通等高密度、高频率的线路。
四、CBTC(Communications-Based Train Control)级别CBTC是一种基于通信技术的列车运行控制系统级别,它通过车载设备和地面设备之间的通信,实现对列车的精确控制。
CBTC级别不仅可以控制列车的速度和位置,还可以实现列车的精确停站、车辆调度和列车间的安全距离控制等功能。
CBTC级别适用于复杂的轨道交通系统,如地铁、轻轨等。
五、CTBC(Communication-Based Train Control)级别CTBC是一种基于通信技术的列车运行控制系统级别,它在CBTC的基础上进一步发展,主要用于高速铁路系统。
CTBC级别通过车载设备和地面设备之间的通信,实现列车的精确控制和列车间的安全距离控制。
CTBC级别的列车运行更加高效、精确和安全,适用于高速铁路等需要高速、高频的线路。
高速铁路运行控制系统的优化方法一、引言高速铁路作为一种快速、安全、舒适的交通工具,得到了越来越多人民的青睐。
而为了保证高速铁路系统的安全和高效运行,运行控制系统的优化显得尤为重要。
本文将从列车运行规划、速度控制、调度算法和信号设备优化四个方面,探讨高速铁路运行控制系统的优化方法。
二、列车运行规划优化1. 列车路径规划在高速铁路运行控制系统中,科学合理的列车路径规划是保证列车运行安全和准时的关键。
通过研究列车的起止站、车站停留时间以及车速限制,可以制定出最优的列车运行计划。
2. 车次组织与调整根据高速铁路的客流需求和列车运行情况,经常需要对车次进行组织和调整。
采用优化算法,结合客流数据和列车运行数据,可以实现车次的最优组织与调整,提高列车运行效率。
三、速度控制优化1. 列车运行速度预测通过分析历史列车运行数据和当前运行状态,可以建立列车的运行速度模型。
通过预测列车的运行速度,可以及时调整列车的出发时间和减缓车速,避免因为速度波动导致的不必要延误。
2. 速度限制优化根据高速铁路的设计标准和列车的实际情况,可以制定合理的速度限制策略。
通过分析列车的运行数据和线路的特点,可以实现速度限制的优化,提高列车运行的安全性和效率。
四、调度算法优化1. 列车调度算法高速铁路系统中,要保证多辆列车在同一条线路上安全、高效地运行,需要设计合理的列车调度算法。
通过优化列车间隔、停站时间和站台使用率等参数,可以实现列车调度的优化,提高列车的运行效果。
2. 信号系统优化高速铁路的信号系统在列车调度中起到重要作用。
通过优化信号系统的设计和控制算法,可以减少信号冲突和延误,保障列车的正常运行。
五、信号设备优化1. 信号灯优化通过研究信号灯的设置和控制策略,可以减少信号等待时间,提高信号设备的利用效率。
2. 信号传输系统优化为了保证高速铁路运行控制系统的实时性和可靠性,需要优化信号传输系统。
采用高速通信技术和故障诊断算法,可以提高信号传输的效率和可靠性。
高速铁路列车运行控制系统设计在现代快节奏的生活中,人们对于交通的依赖越来越高,尤其是在长距离出行的时候,高速铁路已经成为人们的首选。
然而,高速铁路列车的运行并非只是简单的由机械驱动,而是需要一个复杂的控制系统来保障其高速、稳定、安全的运行。
在这篇文章中,我们将详细介绍高速铁路列车运行控制系统的设计原理、流程和关键技术。
一、系统设计原理高速铁路列车运行控制系统的设计原理分为几个方面,主要包括车辆控制、通信控制、信号控制和安全控制。
车辆控制是指对于列车的运行控制,包括列车的启动、制动、速度控制等,其中最关键的技术是列车动力控制和牵引控制,以及列车制动系统的设计。
通信控制是指列车与车站、集中控制系统(CTC)之间的通信控制,在高速运行的环境下,通信技术必须能够保障信息传输的高速和稳定性。
信号控制则是针对整个高速铁路网进行的信号调度控制,包括列车的进路、出路、避让、行车等,从而保障列车的运行安全和效率。
安全控制则是保障列车安全的技术体系,包括车内安全控制,例如车门控制和乘客的安全提示;以及智能化安全控制,例如列车自动化诊断和自动紧急制动等。
总之,高速铁路列车运行控制系统的设计原理是通过综合考虑车辆控制、通信控制、信号控制和安全控制等多方面因素,从而构建起一个全面、高效、安全、智能的运行控制网络。
二、系统设计流程高速铁路列车运行控制系统的设计流程主要包括需求分析、系统架构设计、电气总图设计、信号设计、通信设计、车载设备设计、系统调试和测试等。
在需求分析阶段,首先需要明确系统运行环境的特殊性,例如高速运行、多固定点间联运等;并且清晰地了解所要实现的功能、性能、安全标准和工作方式等。
在系统架构设计阶段,需要明确系统的结构、主控制器、通信接口、车载设备和信号设备等运行模块的设计和布置。
需要充分考虑系统结构的合理性、运行过程中的可靠性和协调性,以及系统运行修复的便捷性和可持续性。
在电气总图设计阶段,需要对整个高速铁路列车运行控制系统的电气环境进行全面建模。
高速铁路列车运行控制系统
----轨道电路
李波
一 CTCS的体系结构
CTCS分为CTCS0至CTCS4五级,按铁路运输管理层、网络传输层、地面设备层和车载设备层配置,如图1所示。
二 CTCS2系统
CTCS-2级列控系统是基于轨道电路加点式应答器传输列车运行许可信息并采用目标距离模式监控列车安全运行的列车运行控制系统,包括车载设备和地面设备。
1 地面子系统
(1)列控中心:根据列车占用情况及进路状态计算行车许可及静态列车速度曲线并传送给列车。
(2)轨道电路:完成列车占用检测及列车完整性检查,连续向列车传送控制信息。
车站与区间采用同制式的轨道电路。
(3)点式信息设备:用于向车载设备传输定位信息,选路参数,线路参数,限速和停车信息等。
2 车载子系统
车载ATP设备包括:安全计算机、STM、BTM、DMI、记录单元,机车接口单元,测速单元,LKJ监控装置。
三轨道电路
轨道电路提供的信息包括:行车许可,空闲闭塞分区数量,道岔限速等。
1 车站采用ZPW-2000系列电码化,为列车提供运行前方闭塞分区空闲数,道岔侧向进路等信息。
2 车站相邻股道电码化应采用不同载频,列控车载设备根据进站信号机处应答器的轨道信息报文对接收轨道电路信息载频进行锁定接收。
3 车站电码化轨道同一载频区段轨道电路最小长度,应满足列车以最高运行速度时车载轨道电路信息接收器(STM)可正常接收信息。
4 轨道电路采用标准载频为1700HZ﹑2000HZ﹑2300HZ﹑2600HZ。
低频信息按表进行。
5 轨道电路信息满足最高250Km/h速度列车安全运行的要求,基本码序为:
1)停车:L5- L4- L3- L25- L- LU- U- HU
L5- L4- L3- L2- L- LU- LU2-U-HU
2)侧线接车(默认速度45km/h)
L5- L4- L3- L2- L- LU-U2-UU
L5- L4- L3- L2- L- LU- LU2-U2-UU
3)侧线接车(默认速度80km/h)
L5- L4- L3- L2- L- LU- U2S-UUS
L5- L4- L3- L2- L- LU- LU2-U2S-UUS
6 轨道电路信息定义
1)L6码(预留):表示运行前方8个及以上闭塞分区空闲。
2)L5码:表示运行前方7个及以上闭塞分区空闲。
3)L4码:表示运行前方6个及以上闭塞分区空闲。
4)L3码:表示运行前方5个及以上闭塞分区空闲。
5)L2码:表示运行前方4个及以上闭塞分区空闲。
6)L码:表示运行前方3个及以上闭塞分区空闲。
四轨道电路设备安装
1 电气绝缘节处设备布置
调谐匹配单元(ZPW.PT)设于调谐区两端,空心线圈设于调谐区中间,其调谐区长度为:路基和隧道地段为29+0.30 m,空芯线圈安装点至两端调谐匹配单元安装点为14.5+0.15m;桥梁地段为32+0.3 m,空芯线圈安装点至两端调谐匹配单元安装点为16+0.15m。
2 进、出站口处设备布置,如图所示。
调谐匹配单元(ZPW.PT)、机械绝缘空芯线圈(ZPW.XKJ),设于机
械绝缘处扼流变压器外方,扼流变压器靠近绝缘节安装。
3 站内道岔区段和机械绝缘节分割的侧线股道设备布置,如图所示。
扼流变压器靠近绝缘节安装,站内匹配变压器(ZPW.BPLN )设于扼流变压器外方,如图所示。
4 钢轨引接线长度
路基地段连接线长度为2200mm 4 根,3900mm 2 根;7200mm 2根; 5站内轨道电路区段的补偿电容设置
(1)设置原则
m )L (
n ,轨道电路区段长度间距轨道电路区段长度四舍五入补偿电容数量n L
100 =∆= (2)补偿电容安装
补偿电容应采用全密封式电容,容量为25μf 。
1)普通轨枕地段的电容,应安装在电容防护轨枕内,电容防护盖齐全。
电容引接线
敷设在防护枕内,两端用线卡固定在钢轨上。
宽轨枕地段的电容,应固定在轨枕两轨枕之间
的“V”槽内。
2) 无砟区段(整体道床)补偿电容安装在线路外侧时,并符合下列要求:
a 补偿电容应采用全密封方式,补偿电容连接线长度分别为1170mm 和2950mm,外套Φ16(外径为26)的钢丝编织软管进行防护。
b 在有支承平台时,采用Ω型卡具将补偿电容固定在轨枕板外侧下层支承台平面上,固定螺栓可采用M8×100 膨胀螺栓。
轨枕板上补偿电容连接线应采用Ω型卡具固定在整体道床板面或v 型槽内,固定螺栓必须采用 M8×70 化学锚栓。
有支承平台时电容安装如图
3)无砟区段(整体道床)补偿电容安装在线路中间时,补偿电容应采用三点固定方式,一点在中间固定电容部分,另外两点固定在引接线部分。
线路中间补偿电容安装如图所示。
2009-5-24。
