明框玻璃幕墙技术交底记录

玻璃幕墙技术交底记录1. 项目背景本项目为位于深圳市福田区CBD核心区域的标志性建筑，设计师采用了现代化的玻璃幕墙设计。

本文档的目的是对玻璃幕墙的施工技术进行交底，确保施工质量和安全。

2. 施工方案2.1 玻璃幕墙类型根据设计要求，本项目采用双层点支式玻璃幕墙。

选用10mm钢化玻璃，中空层宽度为15mm。

2.2 轴向量算按照墙体结构设计，计算出玻璃幕墙的载荷并进行轴向量算。

按照玻璃幕墙设计规范，进行弯曲、抗剪等计算，得出玻璃幕墙结构的稳定性。

2.3 点支式玻璃幕墙系统采用铝合金点支式玻璃幕墙门窗系统，该系统具有结构稳定性好、密封性能强、装配方便等优点。

2.4 玻璃幕墙连接方式玻璃幕墙主体结构使用钢铝复合材料，橡胶密封条采用特殊的UV抗老化胶条，扣件、封胶采用不锈钢材料，以保证玻璃幕墙的结构稳定和密封性能。

2.5 玻璃幕墙检验玻璃幕墙施工完毕后，应进行全面检查，确保安装质量和达到设计要求。

检查主要内容包括玻璃质量、尺寸精度、密封性、结构性能等。

3. 施工安全3.1 具体工作1.施工之前，应根据现场具体情况制定安全施工措施。

2.工人必须经过岗前培训，掌握相应的安全操作规范和必要的施工技能。

3.搭设脚手架、安全网等施工设施，保证工作平台安全牢固，作业人员经过检查后方可上岗。

4.经常进行安全检查和隐患排查，发现安全隐患时及时整改。

3.2 安全注意事项1.玻璃搬运过程中，应注意操作规范，防止玻璃折断。

2.安装程序中，玻璃应先插入支架，再固定好橡胶密封条，最后安装螺钉。

3.施工过程中，应注意防风、防雨，确保工人的人身安全。

4.设计、施工单位要按规定保持相关资料备查。

4. 施工周期预计玻璃幕墙施工周期为3个月，具体时间根据工程实际进度调整。

5. 竣工验收经过竣工验收，各项技术指标符合设计要求和相关规范时，可以交付使用。

6.本文档针对玻璃幕墙施工技术进行交底，详细说明了玻璃幕墙的类型、轴向量算、点支式玻璃幕墙系统、连接方式、检验等方面内容，确保玻璃幕墙的质量和安全。

一玻璃幕墙技术交底记录一、施工工艺(幕墙)1 、加工制作：A、(1)、幕墙在加工前应对设计施工图进行认真的校核,并对已建建筑物的主体结构进行复测,按实际尺寸调整幕墙并经设计单位同意后方可加工组装。

ﻫ(2)、用于加工的幕墙构件的设备、机具应使产品达到幕墙构件加工要求,量具定期进行检测。

ﻫ(3)、严禁使用过期的耐侯硅酮密封胶。

B、加工精度ﻫ(1)、幕墙结构杆件截料前应进行校直调整。

ﻫ(2）、幕墙结构杆件截料长度尺寸的允许偏差,竖杆±１.0mm,横杆±0。

5mm。

ﻫ(３)、截料端头不应有明显加工变形,毛刺不大于0。

2ｍm。

ﻫ(4)、孔位允许偏差为±０。

5mm;孔距允许偏差为±0。

5ｍｍ;累计偏差不大于±1。

0ｍｍ。

（５）、螺纹孔的加工应符合设计要求。

ﻫ（６)、各种构配件尺寸应符合规范要求。

ﻫ二、幕墙安装ﻫA、安装施工准备(1)、构件搬运、吊装时不得碰撞和损伤.(２)、构件应按品种和规格堆放在特种架子或垫子上;在室外堆放时，应采用保护措施。

ﻫ(3)、构件安装前应进行检验与校正;构件应平直、规方，不得有变形和刮痕，不合格的构件不得使用.ﻫ(４）、构件进行钻空、装配接头芯管,安装连接附件等辅助加工时,其加工位置尺寸应正确。

（5)、玻璃幕墙与主体结构连接的锚固件,应在主体结构施工完成,混凝土其强度达到要求后方可进行。

锚固件应牢固、位置准确，锚固件的标高偏差不应大于10ｍm,锚固件的位置与设计偏差不应大于２０mm。

B、施工工序ﻫ(1）工艺流程ﻫ检验、分类堆放构件———测量放线———楼层紧固件安装-—－安装固定支座（竖杆)并抄平、调整———安装固定支座(横杆)一-—安装玻璃密封条、卡———安装玻璃———打耐候胶密封－—－清扫——－验收、交工（2)测量放线主龙骨（竖杆)由于与主体结构锚固，所以位置必须准确，次龙骨（横杆）以竖杆为依托，在竖杆布置完毕后再安装，所以对横杆的弹线可以推后进行.在工作层上放出ｘ、y轴线,用经纬仪定出轴线。

玻璃幕墙安装施工技术交底记录1. 项目背景本项目为XX建筑大厦的玻璃幕墙安装施工技术交底。

2. 项目概述玻璃幕墙是指由铝型材和玻璃板组成的外墙面，常用于高层建筑。

本项目旨在安装一套具有美观、耐久和隔音功能的玻璃幕墙。

3. 安装方案根据建筑设计和客户要求，本项目采用以下安装方案：- 玻璃板采用钢化玻璃，厚度为10mm，具有较好的安全性能；- 铝型材采用高强度铝合金，具有良好的抗风压和抗腐蚀性能；- 玻璃幕墙采用现场组装方式，确保安装质量。

4. 安装步骤下面是玻璃幕墙的安装步骤：1. 准备施工材料和工具；2. 搭建安全的施工脚手架；3. 安装铝型材的基础支撑结构；4. 钢化玻璃板的安装，采用专业吸盘固定；5. 进行密封处理，确保玻璃板与铝型材的紧密连接；6. 进行质量检查和清理工作，确保安装完好。

5. 安全措施在施工过程中，需要严格遵守以下安全措施：- 工作人员必须佩戴安全帽和防滑鞋；- 严禁从高处抛掷物品，以免伤及他人；- 施工现场应设置警示标识，确保他人的安全。

6. 交底记录在本次交底会议中，对以上安装方案和安全措施进行了详细说明，并与相关施工人员进行了交流和确认。

相关记录如下：- 交底时间：XXXX年XX月XX日- 交底人员：项目经理、施工队长、安全主任及相关施工人员- 交底内容：对玻璃幕墙安装方案和安全措施进行了逐一交底，并解答了相关问题。

7. 后续工作在本次交底会议结束后，将根据交底内容制定安装计划，并派遣合格的施工人员前往现场进行安装工作。

工作完成后，将进行质量验收和安全检查。

以上为玻璃幕墙安装施工技术交底记录，请各相关人员遵守相关规定，确保施工质量和安全。

框架式玻璃幕墙安装施工技术交底记录框架式玻璃幕墙是一种常见的玻璃幕墙类型，具有美观、透明、采光好等优点。

在进行安装施工之前，需要做好技术交底记录，以确保施工过程的顺利进行。

以下是一份1200字以上的框架式玻璃幕墙安装施工技术交底记录。

一、项目背景本次施工项目大厦外立面改造工程，包括框架式玻璃幕墙安装等工作。

本次施工的目的是提升大厦外观形象，改善室内采光状况，并提高建筑的节能性能。

二、施工范围本次施工的范围包括大厦所有立面墙面的玻璃幕墙安装工作，共计5000平方米。

三、施工步骤1.施工准备：指定专人负责安装施工，搭建安全围栏，准备施工所需的工具、设备和材料，确保施工现场的安全。

2.玻璃幕墙设计：按照设计图纸进行玻璃幕墙的造型设计和尺寸细化，确保安装的玻璃幕墙符合设计要求。

3.框架安装：安装框架结构，包括主梁、次梁、立柱等，按照设计要求进行布置和连接，确保结构稳固。

4.玻璃安装：根据设计图纸和玻璃尺寸要求，安装玻璃到相应位置上，采用专业的吊装设备，确保玻璃的安装质量和稳定性。

5.密封胶施工：在玻璃与框架之间进行密封施工，使用合适的密封胶填充缝隙，确保玻璃与框架之间的粘合牢固，并达到防水、防风、保温的效果。

6.清洁保养：施工完毕后，进行玻璃幕墙的清洁和保养工作，包括清洗玻璃表面、修复破损等，确保玻璃幕墙的外观整洁。

四、安全注意事项1.施工现场必须设置安全围栏，保持施工区域的通行畅通。

2.施工人员必须佩戴好安全帽、安全鞋等个人防护用品，避免高处坠落等事故。

3.进行高空作业时，必须使用合格的吊篮、吊装设备等，确保人员和工具的安全。

4.施工设备和材料必须符合国家标准，定期检查和维护，保证其安全性能。

五、质量控制1.施工前必须检查材料的质量和尺寸，确保符合设计要求。

2.施工过程中，必须按照设计图纸的要求进行施工，避免出现尺寸、位置等方面的错误。

3.玻璃安装时，必须注意防止玻璃破损和划伤，保证玻璃表面的完整性。

玻璃幕墙施工技术交底记录
背景
本次施工是在某高层商业建筑中对幕墙进行改造升级，原幕墙存在一些老化和渗漏问题。

本次施工目的是为了使幕墙更稳定、更安全、更美观。

施工内容
1. 原幕墙的拆除工作：首先需要对原有的幕墙进行拆除，包括外墙的玻璃、铝板、角码等。

2. 工艺处理工作：在幕墙的处理中，需要有工艺工作处理。

对于隔热、隔音、防水等工作都需要进行处理，以保证施工后的幕墙稳定且不会出现渗漏问题。

3. 新幕墙的安装：拆除了原有幕墙之后，需要安装新的幕墙。

在这个过程中需要使用钢结构来支撑幕墙，然后再进行铝板和玻璃的安装工作。

难点
1. 钢结构的处理：钢结构需要按照幕墙的尺寸和形状进行制作和安装，且需要注意焊接的质量。

2. 玻璃的安装：玻璃的安装是整个幕墙施工的难点。

在这个过程中，需要对玻璃的尺寸和规格进行精确测量，并根据所量出的尺寸和规格来行安装玻璃。

安全措施
1. 施工期间需要进行高空作业，因此需要穿戴防护装备，包括安全带、安全帽、安全绳、防滑鞋等。

2. 需要对施工现场进行严格的警示标识，防止行人误入危险区域。

3. 对于施工人员需要定期的进行安全教育和培训，保障安全施工。

以上为玻璃幕墙施工技术交底记录。

在施工过程中，我们会按照所制定的施工方案进行施工，并严格按照要求进行监督和检验，确保幕墙的安全、稳定和美观。

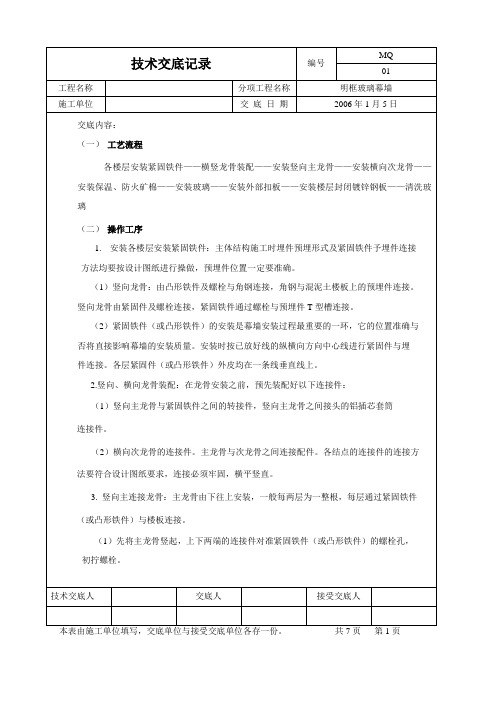

明框玻璃幕墙技术交底记录日期：XXXX年XX月XX日地点：XXXXXXXXX参与人员：XXXXXXXXX项目名称：明框玻璃幕墙施工项目一、项目概述二、技术要求1.材料选择(1)玻璃：使用钢化玻璃，具有良好的耐冲击性和安全性能。

(2)支撑结构：采用铝合金型材，具有抗腐蚀性和良好的强度。

(3)胶粘剂：使用耐候性胶水，能够保证幕墙的长期使用寿命。

2.施工流程(1)框架制作：按照设计图纸，制作铝合金框架。

(2)玻璃安装：根据设计要求，将钢化玻璃安装在铝合金框架上。

(3)胶粘剂施工：使用胶枪将耐候性胶粘剂填充在玻璃和框架的接缝处，确保密封性能。

3.安全措施(1)工人必须佩戴安全帽、安全鞋和安全带。

(2)搬运玻璃时，要使用专门的玻璃吸盘和吊具，确保安全。

(3)施工现场要设置防护网和警示标志，确保行人和周围建筑的安全。

4.质量控制(1)玻璃必须经过质量检验合格后方可使用。

(2)施工过程中，必须对每一个环节进行质量检查，并做好相应记录。

(3)玻璃表面和框架在安装完毕后需要进行定期的清洁和维护，以保持外观的整洁和美观。

三、问题与解决方案1.问题：玻璃在运输过程中容易损坏。

解决方案：使用专门的包装材料对玻璃进行包装，增强其抗冲击性，并使用适当的搬运设备进行搬运。

2.问题：胶粘剂可能出现老化或损坏。

解决方案：存储胶粘剂时要避免阳光直射，保持在温度适宜的环境中，注意定期检查其质量，如有问题及时更换。

3.问题：施工现场安全隐患较多。

解决方案：加强施工现场管理，设置防护措施，对工人进行安全培训，提高安全意识。

四、签字确认技术人员：签字：日期：五、附件(1)设计图纸(2)技术规范。
