自吸式自吸泵型号及结构特点

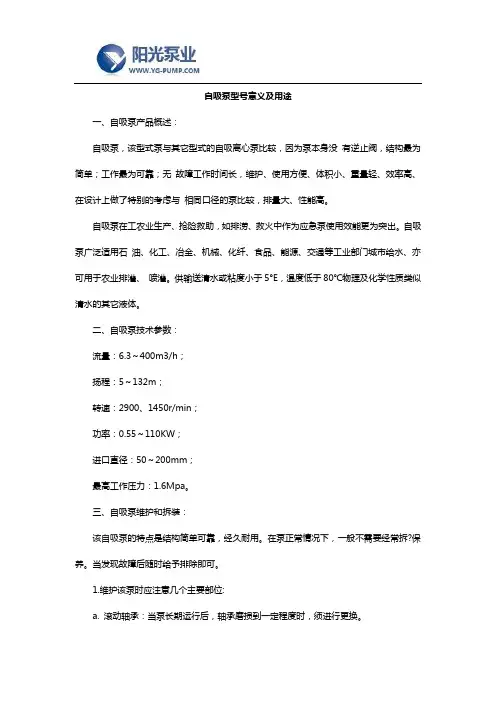

自吸泵型号意义及用途一、自吸泵产品概述：自吸泵，该型式泵与其它型式的自吸离心泵比较，因为泵本身没有逆止阀，结构最为简单；工作最为可靠；无故障工作时间长，维护、使用方便、体积小、重量轻、效率高、在设计上做了特别的考虑与相同口径的泵比较，排量大、性能高。

自吸泵在工农业生产、抢险救助，如排涝、救火中作为应急泵使用效能更为突出。

自吸泵广泛适用石油、化工、冶金、机械、化纤、食品、能源、交通等工业部门城市给水、亦可用于农业排灌、喷灌。

供输送清水或粘度小于5°E，温度低于80℃物理及化学性质类似清水的其它液体。

二、自吸泵技术参数：流量：6.3～400m3/h；扬程：5～132m；转速：2900、1450r/min；功率：0.55～110KW；进口直径：50～200mm；最高工作压力：1.6Mpa。

三、自吸泵维护和拆装：该自吸泵的特点是结构简单可靠，经久耐用。

在泵正常情况下，一般不需要经常拆?保养。

当发现故障后随时给予排除即可。

1.维护该泵时应注意几个主要部位:a. 滚动轴承：当泵长期运行后，轴承磨损到一定程度时，须进行更换。

b. 前密封环、后密封环：当密封环磨损到一定程度时，须进行更换。

c. 机械密封：机械密封在不漏液的情况下，一般不应拆?检查。

若轴承体下端泄漏口处产生严重泄漏时，则应对机械密封进行拆检。

装拆机械密封时，必须轻取轻放，注意配合面的清洁，保护好静环和动环的镜面，严禁敲击碰撞。

因机械密封而产生泄漏的原因主要是摩擦付镜面拉毛所至。

其修复办法，可对磨擦付端面进行研磨使恢复镜面。

机械密封产生泄漏的另一原因是"O"'形橡胶密封圈（或缓冲垫）安装不当、或者变形老化所至。

此时则需调整或更"O'形密封圈进行重新装配。

2.泵拆装顺序：a. 拆下电动机或脱出联轴器。

b. 拆出轴承体总成，检查叶轮和前口环的径向间隙，检查叶轮螺母有无松动。

c. 拆下叶轮螺母，拉出叶轮，检?叶轮和后密封环的径向间隙。

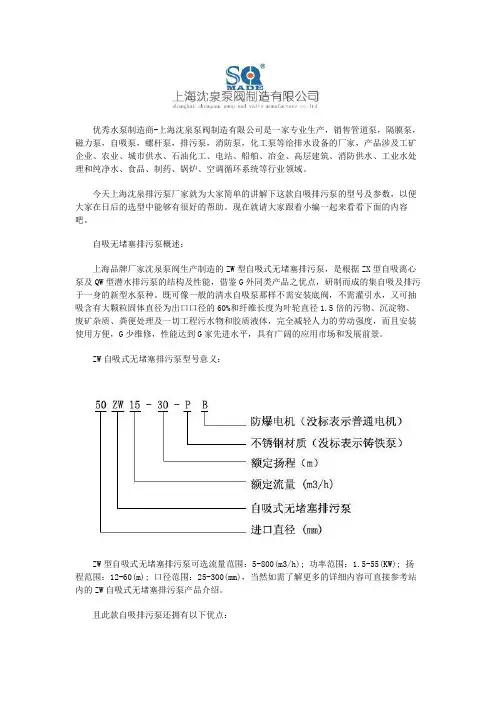

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

今天上海沈泉排污泵厂家就为大家简单的讲解下这款自吸排污泵的型号及参数，以便大家在日后的选型中能够有很好的帮助。

现在就请大家跟着小编一起来看看下面的内容吧。

自吸无堵塞排污泵概述：上海品牌厂家沈泉泵阀生产制造的ZW型自吸式无堵塞排污泵，是根据ZX型自吸离心泵及QW型潜水排污泵的结构及性能，借鉴G外同类产品之优点，研制而成的集自吸及排污于一身的新型水泵种。

既可像一般的清水自吸泵那样不需安装底阀，不需灌引水，又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体，完全减轻人力的劳动强度，而且安装使用方便，G少维修，性能达到G家先进水平，具有广阔的应用市场和发展前景。

ZW自吸式无堵塞排污泵型号意义：ZW型自吸式无堵塞排污泵可选流量范围：5-800(m3/h); 功率范围：1.5-55(KW); 扬程范围：12-60(m); 口径范围：25-300(mm)，当然如需了解更多的详细内容可直接参考站内的ZW自吸式无堵塞排污泵产品介绍。

且此款自吸排污泵还拥有以下优点：1、排污能力强：特殊的叶轮防堵设计，确保了泵高效且无堵塞。

2、高效节能：采用优秀水力模型，效率比一般自吸泵高3～5%。

3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸时间更短。

好了，以上就是关于ZW自吸式无堵塞排污泵型号及参数的内容，希望能够帮助到大家。

若是还想了解更多相关泵类知识内容，可持续关注本站，沈泉将会为大家时时更新更多相关泵类知识内容。

自吸式自吸泵特点及工作原理一、特点：1.自吸性能强：自吸式自吸泵具有良好的自吸性能，能够在无液灌引情况下，自行将液体吸入，无需额外的吸液设备或操作。

其自吸能力通常可达到5-8m，有些特殊设计的自吸泵甚至可达到10m以上。

2.适用范围广：自吸式自吸泵可以吸送各种介质，包括清水、泥浆、油类、酸碱溶液等。

因此，它具有较为广泛的应用领域，可用于工业生产、市政供水、农田灌溉等场合。

3.使用维护方便：自吸式自吸泵结构相对简单，使用维护也相对方便。

在使用过程中，只需定期检查泵体内是否有杂质阻塞或磨损情况，并进行清理或更换相关零部件即可。

4.能耗较低：由于自吸式自吸泵的工作原理，其能耗相对较低，可以有效降低生产成本和能源消耗。

二、工作原理：1.吸入液体阶段：(1)开始状态：自吸式自吸泵启动时，泵体内既不含液体，也不含空气。

(2)启动阶段：当自吸泵启动后，泵体内的叶轮开始旋转，通过离心力将空气抛出。

(3)空气排尽：当空气被抛出后，形成一个真空区，此时泵体内产生了一个低压区。

根据大气压差原理，液体开始被吸入泵体内。

2.排出液体阶段：(1)吸液开始：当液体被吸入泵体内后，随着叶轮的旋转，液体被离心力带到泵体的出口处。

(2)液体排出：当液体到达泵体出口处时，泵体的压力会逐渐增加，使液体被排出泵体，并通过管道输送到需要的位置。

(3)继续循环：泵体内的液体会继续通过叶轮的作用，形成一个循环系统，不断吸入和排出液体，完成泵的工作过程。

需要注意的是，自吸式自吸泵的吸程受到一定的限制，通常在使用时，需要根据具体情况选择合适的泵型和安装方法，以确保泵的正常工作。

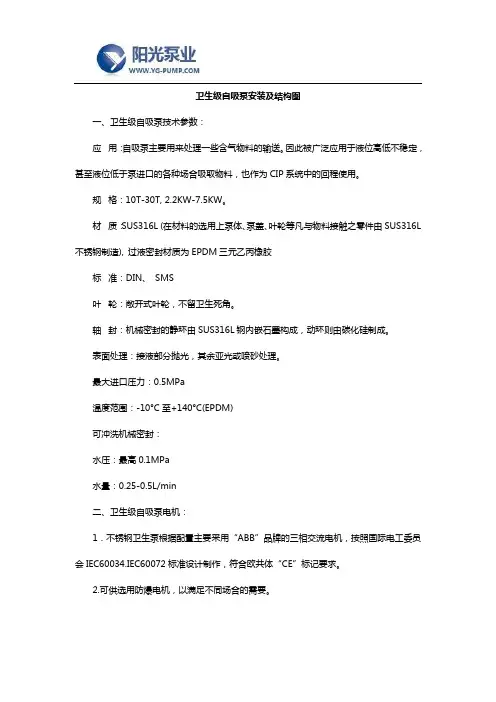

卫生级自吸泵安装及结构图一、卫生级自吸泵技术参数：应用：自吸泵主要用来处理一些含气物料的输送。

因此被广泛应用于液位高低不稳定，甚至液位低于泵进口的各种场合吸取物料，也作为CIP系统中的回程使用。

规格：10T-30T, 2.2KW-7.5KW。

材质：SUS316L (在材料的选用上泵体、泵盖、叶轮等凡与物料接触之零件由SUS316L 不锈钢制造), 过液密封材质为EPDM三元乙丙橡胶标准：DIN、SMS叶轮：敞开式叶轮，不留卫生死角。

轴封：机械密封的静环由SUS316L钢内嵌石墨构成，动环则由碳化硅制成。

表面处理：接液部分抛光，其余亚光或喷砂处理。

最大进口压力：0.5MPa温度范围：-10°C至+140°C(EPDM)可冲洗机械密封：水压：最高0.1MPa水量：0.25-0.5L/min二、卫生级自吸泵电机：1．不锈钢卫生泵根据配置主要采用“ABB”品牌的三相交流电机，按照国际电工委员会IEC60034.IEC60072标准设计制作，符合欧共体“CE”标记要求。

2.可供选用防爆电机，以满足不同场合的需要。

3.优越的电气性能、低噪音、低震动，电机的标准设计防护等级为IP55，绝缘等级为F 级。

4.工作电压：≤3Kw，220-240V/380-420V，△/Y＞3Kw，380-420V/660-690V, △/Y5.频率：50Hz/60Hz6.工作方式：连续（SI）7.转速：标准泵的转速为1450r/min三、卫生级自吸泵适用范围适合输送药品类:输液，蒸馏水，高纯水，含颗粒3-6毫米的中药液体，浸出液；化妆品类:染料，酒精，香精油；乳品类:乳清，奶油，牛奶，糖液；饮料类:酒精，白酒，啤酒，麦芽汁，发酵液，果汁饮料，带颗粒饮料；其它:糖果业，焙烤业，化工领域等。

四、卫生级自吸泵性能参数五、卫生级自吸泵安装尺寸图。

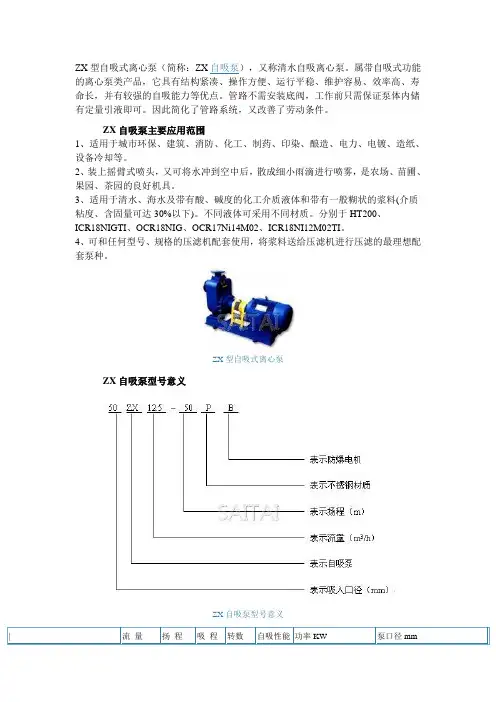

ZX型自吸式离心泵（简称：ZX自吸泵），又称清水自吸离心泵。

属带自吸式功能的离心泵类产品，它具有结构紧凑、操作方便、运行平稳、维护容易、效率高、寿命长，并有较强的自吸能力等优点。

管路不需安装底阀，工作前只需保证泵体内储有定量引液即可。

因此简化了管路系统，又改善了劳动条件。

ZX自吸泵主要应用范围1、适用于城市环保、建筑、消防、化工、制药、印染、酿造、电力、电镀、造纸、设备冷却等。

2、装上摇臂式喷头，又可将水冲到空中后，散成细小雨滴进行喷雾，是农场、苗圃、果园、茶园的良好机具。

3、适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料(介质粘度、含固量可达30%以下)。

不同液体可采用不同材质。

分别于HT200、ICR18NIGTI、OCR18NIG、OCR17Ni14M02、ICR18NI12M02TI。

4、可和任何型号、规格的压滤机配套使用，将浆料送给压滤机进行压滤的最理想配套泵种。

ZX型自吸式离心泵ZX自吸泵型号意义ZX自吸泵型号意义ZX自吸泵性能参数ZX自吸泵工作原理与结构说明该泵均采用轴向回液的泵体结构。

泵体由吸入室、储液室、涡卷室、回液孔、企业分离室等组成，泵正常起动后，叶轮将吸入室所存的液体及吸入管路中的空气一起吸入，并在叶轮内得以完全混合，在离心力的作用下，液体夹带气体向涡卷室外缘流动、在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。

气液混合体通过扩散管进入气液分离室。

此时，由于流速突然降低，较轻的气体从混合气液中被分离出来，气体通过泵体吐出口继续上升排出。

脱气后的液体回到储液室，并由回流孔再次进入叶轮，与叶轮内部从吸入管路中吸入的气体再次混合，在高速旋转的叶轮作用下，又流向叶轮外缘……。

随着这个过程周而复始地进行下去，吸入管路中的空气不断减少，直到吸尽气体，完成自吸过程，泵便投入正常作业。

在一些泵的轴承底部还没有冷却室。

当轴承发热引起轴承体温升超过70℃时，可在冷却室处通过任意一只冷却液管接头，注入冷却液循环冷却。

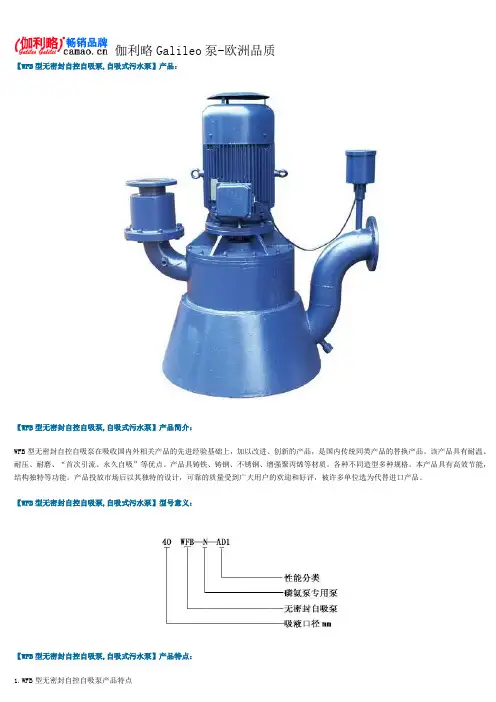

【WFB型无密封自控自吸泵,自吸式污水泵】产品：【WFB型无密封自控自吸泵,自吸式污水泵】产品简介：WFB型无密封自控自吸泵在吸收国内外相关产品的先进经验基础上，加以改进、创新的产品，是国内传统同类产品的替换产品。

该产品具有耐温、耐压、耐磨、“首次引流、永久自吸”等优点。

产品具铸铁、铸钢、不锈钢、增强聚丙烯等材质。

各种不同造型多种规格。

本产品具有高效节能，结构独特等功能。

产品投放市场后以其独特的设计，可靠的质量受到广大用户的欢迎和好评，被许多单位选为代替进口产品。

【WFB型无密封自控自吸泵,自吸式污水泵】型号意义：【WFB型无密封自控自吸泵,自吸式污水泵】产品特点：1.WFB型无密封自控自吸泵产品特点无密封自控自吸泵密封可靠，采用无泄漏密封装置，具体由动力密封和辅助密封组成。

替代了传统水泵的填料密封、机械密封，彻底解决了传统密封的‘‘跑、冒、滴、漏’’等问题。

是替代原长轴液下泵、潜水泵、潜污泵等最理想产品。

2.WFB型无密封自控自吸泵的优点无密封自控自吸泵运行过程中密封装置不摩擦、无磨损，使用寿命较传统产品长1 O倍以上。

移植真空泵原理自吸性能稳定可靠，特别是采用“电动空气控制阀”真正实现了首次引流，永久自吸，该泵机组振动小、噪音低、移动灵活、拆装方便。

具有优越的自控功能、可与相关控制系统配套实现高度自动化。

3.WFB型无密封自控自吸泵造型分类及用途特点●造型分类：性能参数表中“类别代码”栏的1-5含义：1型为长方型，2型为圆锥型，3型为防爆型，4型为户外型，5型为推车移动型。

“材质符号”栏中G、PP、BXG、Mo2Ti、316L五组字母分别代表：Q235钢、增强聚丙烯、不锈钢(1Cr18Ni9Ti)等五种材质。

●用途特点：长方型、圆锥型可根据现场的安装空间进行选择；防爆型适用于易燃、易爆环境；户外型配套户外电机，可在露天场合使用工作；推车移动型可随时更换工作场地。

【WFB型无密封自控自吸泵,自吸式污水泵】性能参数范围：●转速：2900 r／min，1450r／min ●吸液口径：16～800 mm ●流量：0.75～685 0m3／h●介质温度：-40℃～180℃ ●扬程：4～130m ●自吸深度：2.5～7 m●出液口径：10～ 600mm ●环境温度：≤40℃ ●工作压力：≤1.6 MPa【WFB型无密封自控自吸泵,自吸式污水泵】电机功率说明：为了合理的配套电机，我们借鉴发达国家的经验，把水泵分为A、B、C三种工况等级，该样本中的配套电机功率，是根据A级等级匹配的。

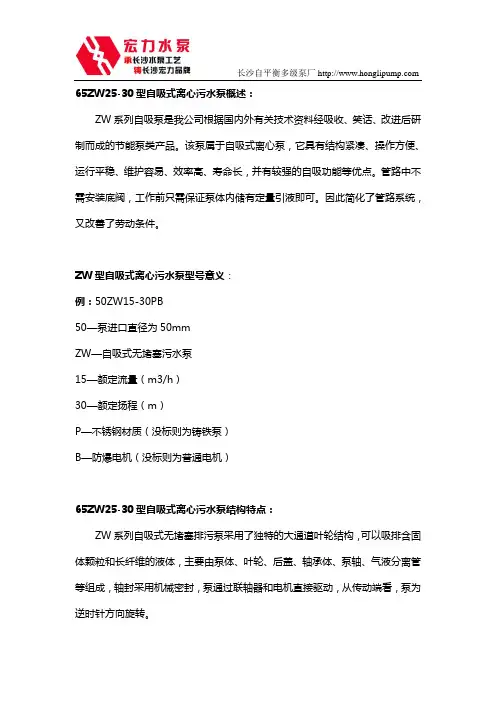

65ZW25-30型自吸式离心污水泵概述：ZW系列自吸泵是我公司根据国内外有关技术资料经吸收、笑话、改进后研制而成的节能泵类产品。

该泵属于自吸式离心泵，它具有结构紧凑、操作方便、运行平稳、维护容易、效率高、寿命长，并有较强的自吸功能等优点。

管路中不需安装底阀，工作前只需保证泵体内储有定量引液即可。

因此简化了管路系统，又改善了劳动条件。

ZW型自吸式离心污水泵型号意义：例：50ZW15-30PB50—泵进口直径为50mmZW—自吸式无堵塞污水泵15—额定流量（m3/h）30—额定扬程（m）P—不锈钢材质（没标则为铸铁泵）B—防爆电机（没标则为普通电机）65ZW25-30型自吸式离心污水泵结构特点：ZW系列自吸式无堵塞排污泵采用了独特的大通道叶轮结构，可以吸排含固体颗粒和长纤维的液体，主要由泵体、叶轮、后盖、轴承体、泵轴、气液分离管等组成，轴封采用机械密封，泵通过联轴器和电机直接驱动，从传动端看，泵为逆时针方向旋转。

可根据用户的需要配备液体自动控制柜，能根据液位的变化自动控制机组的启动与停车，不许专人看管，使用及其方便，易于实现自动化管理。

该泵与国内同类产品相比，具有结构简单、自吸性能好、排污能力强、高效节能、使用维修方便等特点，各项技术性能指标国内领先，达到国际先进水平，具有广阔的应用市场和发展前景。

ZW型自吸式离心污水泵使用条件：1、环境温度≤50℃，介质温度≤80℃特殊要求可达200℃。

2、介质PH值铸铁材质为6~9，不锈钢为2~13。

3、介质重度不超过1240㎏/ m3。

4、自吸高度不能超过规定值4.5~5.5m，吸入管长度为≤10m。

5、通过能力悬浮颗粒直径为泵口径的60%，纤维长度为泵口径的5倍。

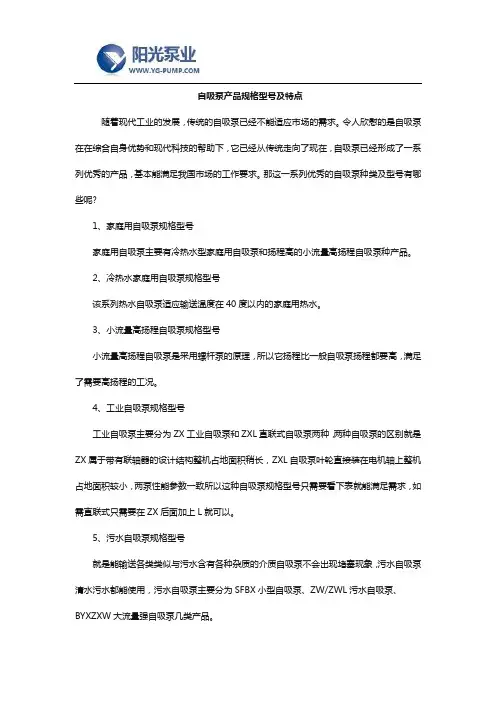

自吸泵产品规格型号及特点随着现代工业的发展，传统的自吸泵已经不能适应市场的需求。

令人欣慰的是自吸泵在在综合自身优势和现代科技的帮助下，它已经从传统走向了现在，自吸泵已经形成了一系列优秀的产品，基本能满足我国市场的工作要求。

那这一系列优秀的自吸泵种类及型号有哪些呢?1、家庭用自吸泵规格型号家庭用自吸泵主要有冷热水型家庭用自吸泵和扬程高的小流量高扬程自吸泵种产品。

2、冷热水家庭用自吸泵规格型号该系列热水自吸泵适应输送温度在40度以内的家庭用热水。

3、小流量高扬程自吸泵规格型号小流量高扬程自吸泵是采用螺杆泵的原理，所以它扬程比一般自吸泵扬程都要高，满足了需要高扬程的工况。

4、工业自吸泵规格型号工业自吸泵主要分为ZX工业自吸泵和ZXL直联式自吸泵两种，两种自吸泵的区别就是ZX属于带有联轴器的设计结构整机占地面积稍长，ZXL自吸泵叶轮直接装在电机轴上整机占地面积较小，两泵性能参数一致所以这种自吸泵规格型号只需要看下表就能满足需求，如需直联式只需要在ZX后面加上L就可以。

5、污水自吸泵规格型号就是能输送各类类似与污水含有各种杂质的介质自吸泵不会出现堵塞现象，污水自吸泵清水污水都能使用，污水自吸泵主要分为SFBX小型自吸泵、ZW/ZWL污水自吸泵、BYXZXW大流量强自吸泵几类产品。

通过以上的分析和讲解我们可以了解到，自吸泵种类繁多，同时不同种类的自吸泵的型号更多。

不同种类的自吸泵适用的场合和发挥的作用也不一样，相同的是它们都是自吸泵的一员，它们都在各自的岗位上为我国的经济在贡献力量。

随着自吸泵在众多领域发挥越来越重要的作用，对这类产品的研究也受到更多人的关注。

很多用户在产品使用时总会有个疑问，自吸泵为什么每次都要加水?接下来将分析这事件的原因。

自吸泵由于可以存一部分水，再次启动不需要灌水。

至于吸程应该和各自泵的汽蚀余量有关。

自吸过程是靠自吸泵将自吸泵中的水压出以后形成真空而把水吸到泵里面来的，所以除叶轮浸在水中的泵外，常用的自吸泵产品开泵前都必须向泵内充水,俗称为灌泵，自吸泵由于泵体比较大进口位置在泵体上部进口处设有单向阀只需第一次使用前为自吸泵灌引水以后就不需要。

ZX 系列自吸泵是属于自吸式离心泵,它具有结构经凑、操作方便、运行平稳、维修方便、效率高、寿命长、并有较强的自吸能力等优点.管路中不需安装底阀,工作前只需保留泵体内储有宣引液即可,因此简化了管路系统,改善了劳动条件.
自吸泵性能参数
流量范围：2m³/h-600m³/h
扬程范围：5m-80m
功率范围：0.75kw-132kw
适用介质：浓度的酸、碱、盐、有机溶剂和清水、污水等
运行温度：-20℃—200℃ 120℃以上采用耐高温材料，详情咨询我公司。

可针对实际工况，选择不同的配置，提供准确的解决方案。

1、适用于城市环保、建筑、消防、化工、制药、染料、印染、酿造、电力、
水利、电镀、造纸、石油、矿山、设备、冷却、油轮卸油等.
2、适用于清水、海水及带有酸、碱度的化工介质液体黑和带有一般糊状的浆料（介质粘度100厘珀、含固量可达30%以下）
3、装上摇臂式喷头,双可将水冲到空中后,散成细小雨滴进行喷雾,是农场、苗圃、果园、茶园的良好极机具.
4、可和任何型号、规格的压滤机配套使用,将浆料送给滤机进行压滤的最理想配套泵种.
河南水泵厂集团有限公司是河南省水泵厂行业的领军企业，国内水泵行业知名企业。

公司前身为河南省水泵厂，经河南省人民政府批准，于2008年初改制为河南省水泵厂有限公司，2013年改制为河南水泵厂集团有限公司（简称：河南水泵集团）。

公司是专业致力于水利水电工程、凿井工程施工，注水泵、潜水泵、消防泵、清水泵、化工泵等研发、生产、销售、技术服务于一体的现代化企业，占地面积17.8万平方米，建筑面积12.9万平方米。

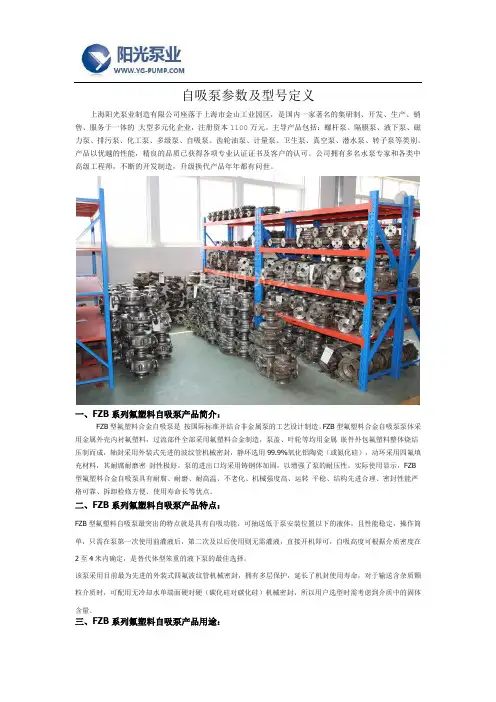

自吸泵参数及型号定义上海阳光泵业制造有限公司座落于上海市金山工业园区，是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。

主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。

产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。

公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。

一、FZB系列氟塑料自吸泵产品简介：FZB型氟塑料合金自吸泵是按国际标准并结合非金属泵的工艺设计制造。

FZB型氟塑料合金自吸泵泵体采用金属外壳内衬氟塑料，过流部件全部采用氟塑料合金制造，泵盖、叶轮等均用金属嵌件外包氟塑料整体烧结压制而成，轴封采用外装式先进的波纹管机械密封，静环选用99.9%氧化铝陶瓷（或氮化硅），动环采用四氟填充材料，其耐腐耐磨密封性极好。

泵的进出口均采用铸钢体加固，以增强了泵的耐压性。

实际使用显示，FZB型氟塑料合金自吸泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。

二、FZB系列氟塑料自吸泵产品特点：FZB型氟塑料自吸泵最突出的特点就是具有自吸功能，可抽送低于泵安装位置以下的液体，且性能稳定，操作简单，只需在泵第一次使用前灌液后，第二次及以后使用则无需灌液，直接开机即可，自吸高度可根据介质密度在2至4米内确定，是替代体型笨重的液下泵的最佳选择。

该泵采用目前最为先进的外装式四氟波纹管机械密封，拥有多层保护，延长了机封使用寿命，对于输送含杂质颗粒介质时，可配用无冷却水单端面硬对硬（碳化硅对碳化硅）机械密封，所以用户选型时需考虑到介质中的固体含量。

三、FZB系列氟塑料自吸泵产品用途：FZB型氟塑料自吸泵的过流部件全部采用氟塑料制造，且又具有自吸功能，因此，FZB自吸泵的用途极为广泛，如：将地下槽中的腐蚀性液体抽送至目标地点，将底端无出口的酸碱槽中的酸碱抽送到目标地点，或用于多个酸槽之间的循环，或用于卸酸等等。

自吸泵技术说明一、概述WFB系列立式特种无密封自控自吸泵，是引用国外先进技术、填补国内空白的首创产品，该产品具有耐温、耐压、耐磨、“一次引流”、“终身自吸”等多种功能。

目前生产不锈钢、氟塑料合金增强聚丙烯、铸钢、铸铁等多种材质的系列整机，不同造型共壹仟余规格。

在冶金、电力、化工、化肥、制药、石油、农药、油漆、造纸、食品、电镀、环保、消防、市政、净水、国防军工、纺织印染、采掘，选矿、民用建筑等行业中广泛应用，深受用户的好评。

二、独特的优点1．本厂采用“泵用连环式多面离心密封装置”，革除了传统水泵的填料密封、盘根密封、机械密封、彻底制服了“跑、冒、滴、漏”，是替代原各种磷氨尿泵、潜水泵、潜污泵等最理想的设备。

2．运行过程中密封装置不摩擦，无磨损，使用寿命较同类产品长10倍以上。

3．采用真空泵原理，自吸性能稳定可靠，特别是采用“电动空气控制阀”，真正实现了“一次引流、终身自吸”。

4．振动小、噪音低，移动灵活、拆卸简便、易于安装、不需地脚固定。

5．具有优越的自控功能，可与高科技领域和高度自动化系统配套使用。

6.可以输送含固体颗粒的混合液体，特别适用于钢铁厂氧化铁皮水、电厂灰浆水、输煤专业污水输送。

7.可配套蒸汽盘管伴热，输送低温稠化类介质，特别适用于原油及含沙量较大的污油输送。

三、不同造型的用途特点长方型、圆锥型为您提供了不同安装形式的选择余地；防爆型适用于易燃助安全的立体户外罩，在露天作业的情况下，有效的防雨、防雾、防潮、防湿推移到您所需要的任何工位上作业。

四、关于配套电机功率的说明易爆环境；户外型借推车移动型可将水泵为了合理的配套电机，我们借鉴发达国家的先进经验，把水泵分为A、B、C三种工况适应等。

本说明书中配套的电机功率，是根据A级等级匹配的。

您如在B、C级工况使用，可根据具体情况，相应降低配套电机功率。

A级工况条件：连续运行，吸程、流量、扬程三项性能均需达标(选定型号规定的标准)；B级工况条件：连续运行，三项性能只须两项达标。

ZX自吸泵型号定义及参数上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。

经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。

这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、ZX系列卧式自吸泵产品概述：ZX系列型泵是卧式自吸泵。

该型式泵与其它型式的自吸离心泵比较，因为泵本身没有逆止阀，结构最为简单；工作最为可靠；无故障工作时间长，维护、使用方便、体积小、重量轻、效率高、在设计上做了特别的考虑与相同口径的泵比较，排量大、性能高。

ZX型自吸泵在工农业生产、抢险救助，如排涝、救火中作为应急泵使用效能更为突出。

ZX型泵广泛适用石油、化工、冶金、机械、化纤、食品、能源、交通等工业部门城市给水、亦可用于农业排灌、喷灌。

供输送清水或粘度小于5°E，温度低于80℃物理及化学性质类似清水的其它液体。

二、ZX系列卧式自吸泵技术参数：流量：6.3～400m3/h；扬程：5～132m；转速：2900、1450r/min；功率：0.55～110KW；进口直径：50～200mm；最高工作压力：1.6Mpa。

三、ZX系列卧式自吸泵维护和拆装：该自吸离心泵的特点是结构简单可靠，经久耐用。

在泵正常情况下，一般不需要经常拆?保养。

当发现故障后随时给予排除即可。

1.维护该泵时应注意几个主要部位:a. 滚动轴承：当泵长期运行后，轴承磨损到一定程度时，须进行更换。

b. 前密封环、后密封环：当密封环磨损到一定程度时，须进行更换。

【FPZ型塑料自吸泵,自吸式污水泵】产品：【FPZ型塑料自吸泵,自吸式污水泵】产品概述：生产的FPZ自吸泵采用增强聚丙烯(CFR-PP)一次注塑成型，机械强度高，耐腐蚀性能强，自吸泵结构上有独具一格的科学性，泵腔内设有吸液室、储液室、回液止回阀、气液分离室、回流孔。

只需在第一次开机前灌引液，以后不必重复灌注引液，在吸送介质时，液体可时断时续，断液15分钟内来液可继续吸送，机械密封不需另加冷却水冷却，操作简便、安全无泄漏，是取代液下泵的最佳产品。

CFR-PP材质：无毒、无污染、耐一般酸碱盐类，工作温度-14℃～80℃。

【FPZ型塑料自吸泵,自吸式污水泵】型号意义：【FPZ型塑料自吸泵,自吸式污水泵】产品特点：FPZ型塑料自吸泵具有体积小、重量轻、结构简单、使用方便、效率高，价格低。

泵体内腔光滑，叶轮为闭式，采用机械密封和耐橡胶圈密封等二种，全轴为不锈钢用套筒式连接。

输送介质温度为-20℃~80℃，流量：4-25m3/h 扬程：7-25m转速2900r/min【FPZ型塑料自吸泵,自吸式污水泵】主要用途：FPZ型塑料自吸泵主要用于输送酸，碱，盐等腐蚀性液体，但不得用于输送若干对ABS工程塑料有显著作用的化学品，如芳烃、脂肪烃的卤素衍生物，酮类及浓酸碱等。

【FPZ型塑料自吸泵,自吸式污水泵】性能参数：型号流量m3/n扬程mm自吸高度m自吸时间s/m功率kw进出口径mm与电机轴联接形式25FPZ-10(D) 2.5103600.75 1 1/2直联式32FPZ-11(D) 3.5113600.75 1 1/2直联式40FPZ-18(D)1118460 1.540/30直联式50FPZ-20(D)1320460 2.250/40直联式25FPZ-10 2.5103600.75 1 1/2联轴式32FPZ-11 3.5113600.75 1 1/2联轴式40FPZ-181118460 1.540/30联轴式50FPZ-201320460 2.250/40联轴式65FPZ-282028460465/50联轴式80FPZ-3050304607.580/65联轴式【FPZ型塑料自吸泵,自吸式污水泵】结构示意图：。

第一节概述自吸式水泵称自吸泵从60年代开始在我国出现，70年代开始推广，到80年代有了较大的发展。

国际上30年代初已开始设法使离心泵实现自吸，到50年代初才大量生产销售。

普通离心泵，若吸入液面在叶轮之下，起动时应预先灌水，很不方便。

为在泵内存水，吸入管进口需装底阀，泵工作时，底阀造成很大的水力损失。

所谓自吸泵，就是在起动前不需灌水，经短时间运转。

靠泵本身的作用。

即可把水吸上来，投入正常运转。

气液混合式自吸泵的工作过程：平时设法使泵内存一定量的水，泵起动后由于叶轮的旋转作用，吸入管路的空气和水充分的混合，并被排到气水分离室。

气水分离室上部的气体逸出，下部的水返回叶轮，重新和吸入管路的剩余气体混合，直到把泵及进水管路内的气体全部排尽，完成自吸，并正常抽水。

由此可见，自吸离心泵的工作原理分为三个过程。

⑴气体混合过程。

⑵气液分离过程。

⑶回流过程。

根据水和空气混合的部位不同，气液混合式自吸泵分为内混式和外混式。

其中气液分离室中的液体回流到叶轮进口处，空气和水在叶轮进口处混合的称为内混式自吸泵。

气液分离室中的液体回流到泵叶轮出口处，空气和水在叶轮外缘处混合的称为外混式自吸泵。

第二节外混合式自吸泵一、结构及工作原理1、结构特点外混式自吸离心泵具有一个两次转90°弯的进水流道可称做“S”型进水弯管，并具有一个双层的泵体，有如在普通离心泵壳外再包围一个泵体，见图4。

双层泵体中蜗壳与泵体间构成一个空腔，这个空腔有储存起动循环水和在自吸过程中进行气水分离的作用。

常称空腔下部为储水(液)室，上部为气水(液)分离室。

空腔下部有孔5与蜗壳的流道相通，称回流孔。

与蜗壳相接的扩散管2的出口只到气水分离室的上方，较普通离心泵要短。

也有的泵设计成扩散管直达泵的出口处，但这种扩散管在一定方位上开一个窗口，称上回水口。

具有此种扩散管的泵还需在泵体顶部装设一个排气阀8，便于起动过程中排气，见图。

有的泵还在泵进口处设一个拍门，目的是为防止停机时进水管中水倒流(回水)过急，使泵体中剩下的水过少而不够再次起动所需的量。

长沙自平衡多级泵厂家宏力水泵整理 80ZX43-17概述：ZX系列自吸泵是我公司根据国内外有关技术资料经吸收、笑话、改进后研制而成的节能泵类产品。

该泵属于自吸式离心泵，它具有结构紧凑、操作方便、运行平稳、维护容易、效率高、寿命长，并有较强的自吸功能等优点。

管路中不需安装底阀，工作前只需保证泵体内储有定量引液即可。

因此简化了管路系统，又改善了劳动条件。

ZX自吸泵型号意义：例：50ZX15-30PB50—泵进口直径为50mmZX—自吸式无堵塞污水泵15—额定流量（m3/h）30—额定扬程（m）P—不锈钢材质（没标则为铸铁泵）B—防爆电机（没标则为普通电机）80ZX43-17结构特点：80ZX43-17系列自吸式无堵塞排污泵采用了独特的大通道叶轮结构，可以吸排含固体颗粒和长纤维的液体，主要由泵体、叶轮、后盖、轴承体、泵轴、气液分离管等组成，轴封采用机械密封，泵通过联轴器和电机直接驱动，从传动端看，泵为逆时针方向旋转。

可根据用户的需要配备液体自动控制柜，能根据液位的变化自动控制机组的启动与停车，不许专人看管，使用及其方便，易于实现自动化管理。

该泵与国内同类产品相比，具有结构简单、自吸性能好、排污能力强、高效节能、使用维修方便等特点，各项技术性能指标国内领先，达到国际先进水平，具有广阔的应用市场和发展前景。

80ZX43-17使用条件：1、环境温度≤50℃，介质温度≤80℃特殊要求可达200℃。

2、介质PH值铸铁材质为6~9，不锈钢为2~13。

3、介质重度不超过1240㎏/ m3。

4、自吸高度不能超过规定值4.5~5.5m，吸入管长度为≤10m。

5、通过能力悬浮颗粒直径为泵口径的60%，纤维长度为泵口径的5倍。

【ZCQ型自吸式磁力泵】产品：【ZCQ型自吸式磁力泵】产品简介：ZCQ型自吸式磁力泵是根据众用户的要求，在CQ型磁力泵的基础上吸取国外最新技术，并经过本公司工程技术人员反复研究试验而成功的新产品，其性能达到国外同类产品九十年代先进水平。

【ZCQ型自吸式磁力泵】型号意义：【ZCQ型自吸式磁力泵】工作原理：ZCQ型自吸式磁力泵采用外混式轴向回水泵体结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成，结构见图。

泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用。

【ZCQ型自吸式磁力泵】主要特点：ZCQ型自吸式磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病，泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造，既有CQ型磁力驱动泵的功能，又集自吸于一身，不需底阀和引灌水，自吸高度4米。

【ZCQ型自吸式磁力泵】产品用途：ZCQ型自吸式磁力泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便，可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液体、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。

因此，它是有广泛的用途，我们真诚地向用户推荐这种产品。

【ZCQ型自吸式磁力泵】结构图：1泵体2静环3动环4加水螺栓5叶轮6密封圈7隔板8隔离板9外磁钢总成10内磁钢总成11泵轴12轴套13联接架14电机【ZCQ型自吸式磁力泵】性能参数：型号口径扬程m流量L/min电机功率KW转速r/min电压V自吸性能m/3分进口mm出口mmZCQ20-12-100201212500.372900220/3804 ZCQ25-20-115252015110 1.129003804 ZCQ32-25-115322515110 1.129003804 ZCQ32-25-145322525110 1.129003804ZCQ40-32-132403220180 2.229003804 ZCQ40-32-160403232180429003804 ZCQ50-40-145504025240429003804 ZCQ50-40-160504032220429003804 ZCQ65-50-145655025280 5.529003804 ZCQ65-50-1606550324507.529003804 ZCQ80-65-1258065208007.529003804 ZCQ80-65-1608065328001529003804注：泵体材质不锈钢(1Cr18Ni9Ti)【ZCQ型自吸式磁力泵】性能曲线图：【ZCQ型自吸式磁力泵】安装示意图：【ZCQ型自吸式磁力泵】安装尺寸图：型号A B1B2B3h H H1H2L L1L2m-Φd ZCQ20-15-110901501982256022554315410902104--Φ18 ZCQ25-20-11510018025028080240603505501202854--Φ12 ZCQ32-25-11510018025028080240603505501202854--Φ12 ZCQ32-25-14510518025028080255603605551302854--Φ12 ZCQ40-32-13210520027031090265603756101303504--Φ14 ZCQ40-32-160115260320360112295604206851703054--Φ14 ZCQ50-40-145115260320360112295604206851703054--Φ14 ZCQ50-40-160115260320360112295604206851703054--Φ14 ZCQ65-50-145145280345390132315604407602103604--Φ16 ZCQ65-50-160150280345390132345604757751853604--Φ16 ZCQ80-65-12517028034539013244660510802203604--Φ16 ZCQ80-65-16018035042047016048010065010002703904--Φ18【ZCQ型自吸式磁力泵】安装使用：1、开箱后检查泵铭牌，校对自吸泵产品主要参数是否与使用要求相符。

自吸油泵品牌型号及说明上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。

经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。

这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、LQRY型自吸油泵产品概念：本单位生产的LQRY型自吸油泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的最新泵类产品，国内空白独一无二，该泵适用于石油行业、陆地油库、油罐车的理想产品，并适合于作船用货油泵、舱底泵、消防泵和压载泵及机器冷却水循环等，分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水，介质温度-20℃～140℃，如输送化工液体可改用耐腐蚀机械密封。

该泵属自吸式离心泵，它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长，具有较强的自吸能力等优点。

管路中不需底阀，工作前只需保证泵体内储有定量引油即可。

用于油轮或输水船舶上时，可兼作扫舱泵，扫舱效果良好。

该泵是选用优质材料精制而成，密封采用硬质合金机械密封，经久耐用，吐出管路不需要安装安全阀，吸入管路不需安装底阀，因此简化了管路系统，又改善了劳动条件。

二、LQRY型自吸油泵型号说明：50CYZ-A-6050代表：吸入口直径mmC 代表：能满足船用要求Y 代表：输送介质为油Z 代表：自吸泵A 代表：改进型60代表：扬程三、LQRY型自吸油泵结构特点：导热油泵采用自热散热结构，改变了传统的水冷却结构，使结构简单，体积小，节约运行费用，性能好，使用可靠，是我国消化吸收国外油泵的基础上研制的第二代产品，基本结构形式为单级单吸悬臂式脚支撑结构，泵的进口为轴向吸入，出口为中心垂直向上，和电机同装于底座上。

Zcq自吸泵L(W)型单级消防泵分单吸单级和单吸多级分段式二种,供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。

主要用于消防系统增压送水,也可应用于厂矿给排水。

输送液体的流量范围为5～8L/s,压力范围为.2～2.25MPa,配套功率范围为.5～2kW,口径范围为φ5～φ25mm。

主要用途:XBD-L型立式单级单吸消防泵主要用于消防系统管道增压送水。

也可适用于工业城市给排水，高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压空调制冷系统送水及设备配套等场合，代替了原IS型。

立式单级消防稳压泵的主要特点a、泵结构紧凑、体积小、外形美观，其卧式结构决定安装占地面积小，其重心重合于泵脚中心，因而增强了泵的运行稳定性和使用寿命。

b、泵吸入口和吐出口均水平方向，简化了管路的连接。

c、多级式可根据需要，吸入口和吐出口可安装成同方向或9°8°、27°几个不同方向以满足不同的连接场合。

d、泵压力可根据需要增减水泵级数并切割叶轮外径予以满足，而不改变安装占地面积，这是其他泵类所不具有的。

?采购前阀门选型的步骤和依据：在流体管道系统中，阀门是控制元件，其主要作用是隔离设备和管道系统、调节流量、防止回流、调节和排泄压力。

由于管道系统选择最适合的ZCQ型自吸式磁力泵一、概述ZCQ系列自吸式磁力驱动泵是根据用户的要求，在CQ型磁力泵的基础上吸收国外最新技术，并经过本技术人员反复研究试验而成功的新产品，其性能达到国际同类产品先进水平。

ZCQ型自吸磁力驱动泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏的弊病，泵体及过流部件的材料均采用了耐腐蚀的不锈钢材料制造，既有CQ型磁力驱动泵的功能，又集自吸于一身，只需在泵第一次使用前灌液后，第二次及以后使用则无需灌液，直接开机即可。

在石油、化工、制药、电子等众多领域，越来越多的，对其输送的介质都要求无泄漏的工艺环境，迫切需要选择理想的泵型，我生产的ZCQ系列自吸磁力泵吸收了国内外领先水平的磁力泵生产新技术、新材料、新工艺，成功的解决了目前国内磁力泵的隔离套、叶轮等部件易损坏的技术难题，使其性能更加完美。

上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。

产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

一、ZX卧式自吸离心泵产品用途：上海品牌厂家沈泉泵阀生产制造的ZX卧式自吸离心泵按按行业分类可用于城市环保、建筑、消防、化工、制药、染料印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等。

按介质分类可适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊装的浆料(介质粘度≤100厘珀、含固量可达30%以下)。

装上摇臂式喷头，又可将水冲到空中后，散成细小雨滴进行喷雾，是农药、苗圃、果园、茶园的良好机具。

可和任何型号、规格的压滤机配套使用，将浆料送给滤机进行压滤的Z理想配套泵种。

ZX自吸离心泵可以应付偶尔含有一点泥沙的环境，长期使用是不行，这时就要选择ZW自吸式排污泵产品。

ZX清水自吸离心泵在工农业生产、抢险救助，如排涝、救火中作为应急泵使用效能更为突出。

广泛适用石油、化工、冶金、机械、化纤、食品、能源、交通等工业部门城市给水、亦可用于农业排灌、喷灌。

供输送清水或粘度小于5°E，温度低于80℃物理及化学性质类似清水的其它液体。

二、ZX卧式自吸离心泵产品简介：ZX系列型泵是卧式自吸离心泵。

该泵与其它型式的自吸离心泵比较，因为自吸泵本身没有逆止阀，结构Z为简单;工作可靠;无故障工作时间长，维护、使用方便、体积小、重量轻、效率高、在设计上做了特别的考虑与相同口径的自吸泵比较，排量大、性能高。

三、ZX卧式自吸离心泵技术参数：流量范围 : 3.2～600(m3/h);扬程范围 : 12～80(m);转速：2900、1450 r/min;功率：0.55～132 KW;口径范围 : 25～300(mm);Z高工作压力：1.6 Mpa。

吸程：5～6.5m四、ZX卧式自吸清水离心泵自吸泵型号意义。
