平面立面和剖面

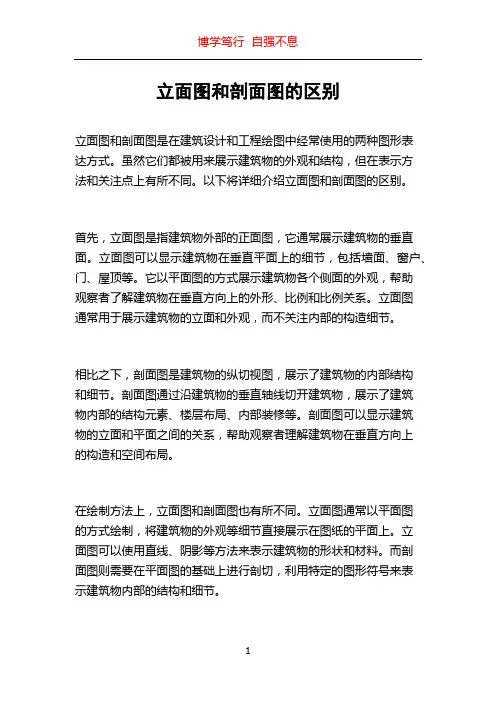

立面图和剖面图的区别立面图和剖面图是在建筑设计和工程绘图中经常使用的两种图形表达方式。

虽然它们都被用来展示建筑物的外观和结构，但在表示方法和关注点上有所不同。

以下将详细介绍立面图和剖面图的区别。

首先，立面图是指建筑物外部的正面图，它通常展示建筑物的垂直面。

立面图可以显示建筑物在垂直平面上的细节，包括墙面、窗户、门、屋顶等。

它以平面图的方式展示建筑物各个侧面的外观，帮助观察者了解建筑物在垂直方向上的外形、比例和比例关系。

立面图通常用于展示建筑物的立面和外观，而不关注内部的构造细节。

相比之下，剖面图是建筑物的纵切视图，展示了建筑物的内部结构和细节。

剖面图通过沿建筑物的垂直轴线切开建筑物，展示了建筑物内部的结构元素、楼层布局、内部装修等。

剖面图可以显示建筑物的立面和平面之间的关系，帮助观察者理解建筑物在垂直方向上的构造和空间布局。

在绘制方法上，立面图和剖面图也有所不同。

立面图通常以平面图的方式绘制，将建筑物的外观等细节直接展示在图纸的平面上。

立面图可以使用直线、阴影等方法来表示建筑物的形状和材料。

而剖面图则需要在平面图的基础上进行剖切，利用特定的图形符号来表示建筑物内部的结构和细节。

此外，立面图和剖面图的应用场景也有所区别。

立面图通常用于展示建筑物的外观设计，包括建筑物的立面比例、形状、窗户和门的位置等。

它在建筑设计、城市规划和景观设计等领域中被广泛使用。

而剖面图主要用于展示建筑物的内部结构和空间布局，在建筑设计和工程施工过程中起到了重要的指导作用。

剖面图在建筑设计、工程施工、室内设计等领域中被广泛使用。

总之，立面图和剖面图都是展示建筑物外观和结构的重要工具。

立面图以平面图的方式展示建筑物的正面图，通常用于展示建筑物的外观设计；而剖面图是建筑物的纵切视图，主要用于展示建筑物的内部结构和空间布局。

它们在绘制方法、应用场景和关注点上都有所不同，但它们共同为建筑设计和工程绘图提供了重要的信息和指导。

建筑施⼯图的识读，平⾯图、⽴⾯图、剖⾯图识读要点及注意事项建筑⼯程施⼯图是⽤来指导施⼯的⼀整套图纸，它将拟建房屋的内外形状、⼤⼩以及各部分的构造、结构、装饰、设备等，按照建筑⼯程制图的规定，⽤投影⽅法详细准确的表⽰出来。

建筑⼯程施⼯图按照专业分⼯不同，可分为建筑施⼯图、结构施⼯图、设备施⼯图。

在前期还应提供岩⼟⼯程详细勘察报告。

施⼯图的图⽰⽅法与常⽤符号1）⽐例建筑的形体庞⼤⽽复杂，绘图时需要⽤各种不同的⽐例，对于整座建筑物和建筑局部详图⼀般缩⼩画出。

常⽤⽐例的选⽤见下表：2）定位轴线及编号3）标⾼符号4）索引符号与详图符号5）常⽤建筑材料图例（⼆）、建筑施⼯图建筑施⼯图识读要点1、建筑施⼯图中的图样是依据正投影法原理绘制的。

2、房屋的平、⽴、剖⾯图采⽤⼩⽐例绘制，对⽆法表达清楚的部分，采⽤⼤⽐例绘制的建筑详图来进⾏表达。

3、房屋构、配件以及所使⽤的建筑材料均采⽤国标规定的图例或代号来表⽰。

4、为了使建筑施⼯图中的各图样重点突出、活泼美观，采⽤了多种线型来绘制。

施⼯总说明1）施⼯说明：主要说明⼯程的设计概况，⼯程做法中采⽤的标准图集代号，以及在施⼯图中不易⽤图样⽽必须采⽤⽂字加以表达的内容，如材料的选⽤、饰⾯的颜⾊、环保要求、施⼯注意事项、采⽤新材料、新⼯艺的情况等。

2）⼯程做法表：是对建筑物各部位构造、做法、层次、选材、尺⼨、施⼯要求等的详细说明。

是现场施⼯和备料、施⼯监理、⼯程预决算的重要技术⽂件。

3）门窗表：⼀栋房屋所使⽤的门窗，在设计时应将其列表，反映门窗的类型、编号、数量、尺⼨规格等相应内容，以备施⼯预算所需。

总平⾯图总平⾯图的基本内容：1. 表明新建建筑物、原有房屋、构筑物等的具体位置。

2. 图例、名称和绘图⽐例。

建筑物、构筑物等均采⽤图例来表⽰,并注明建筑物、构筑物的名称。

建筑总平⾯图的绘制⽐例⼀般采⽤ 1：500、1：1000、1：2000。

3. 表明标⾼。

建筑物⾸层地⾯标⾼、室外地坪标⾼。

建筑平面图、立面图、剖面图介绍01建筑平面图1、建筑平面图的形成建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。

2、建筑平面图表达的内容建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。

3、建筑平面图的用途是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。

1、建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。

由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可。

2、建筑平面图的图线平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。

未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。

门的开启线用细实线表示。

3、建筑平面图的比例建筑平面图常用的比例是1：50、1：100或1：200。

其中1：100使用最多。

1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。

2．表示出所有房间的名称及其门窗的位置、编号、与大小。

3．注出室内外的有关尺寸及室内楼地面的标高。

4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。

5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。

6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。

7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。

8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。

10．底层平面图左下方或右下方画出指北针。

11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。

（一）底层平面图的识读1．了解平面图的图名、比例。

01建筑平面图2、建筑平面图的图线5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。

6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。

7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。

8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。

10．底层平面图左下方或右下方画出指北针。

11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。

施工图常用符号图例大全请参考↓↓↓很实用的施工图常用符号及图例大全（一）底层平面图的识读1．了解平面图的图名、比例。

2．了解建筑的朝向。

3．了解建筑的平面布置。

4．了解建筑平面图上的尺寸。

建筑平面图上标注的尺寸均为未经装饰的结构表面尺寸。

建筑占地面积为首层外墙外边线所包围的面积。

平面面积利用系数K=使用面积/建筑面积×100%5．了解建筑中各组成部分的标高情况。

尺寸等内容。

建筑立面图一、立面图的形成、用途与命名方式在与建筑立面平行的铅直投影面上所做的正投影图称为建筑立面图，简称立面图。

立面图主要反映房屋各部位的高度、外貌和装修要求，是建筑外装修的主要依据。

立面图的命名方式有三种：1、用朝向命名：建筑物的某个立面面向那个方向，就称为那个方向的立面图。

2、按外貌特征命名：将建筑物反映主要出入口或比较显著地反映外貌特征的那一面称为正立面图，其余立面图依次为背立面图、左立面图和右立面图。

1、基本内容（1）建筑立面图主要表明建筑物外立面的形状；一般只标出图两端的轴线及编号，其编号应与平面图一致。

（2）图线在立面图上，门窗应按标准规定的图例画出。

（4）尺寸注法2．从立面图上了解建筑的高度。

6．建立建筑物的整体形状。

建筑剖面图梁、板涂黑。

但宜画出楼地面、屋面的面层线。

1．先了解剖面图的剖切位置与编号。

平面图、立面图、剖面图全方位看懂图纸01建筑平面图一、建筑平面图的形成和用途1、建筑平面图的形成建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。

2、建筑平面图表达的内容建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。

3、建筑平面图的用途是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。

二、建筑平面图的图示方法1、建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。

由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可。

2、建筑平面图的图线平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。

未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。

门的开启线用细实线表示。

3、建筑平面图的比例建筑平面图常用的比例是1：50、1：100或1：200。

其中1：100使用最多。

三、建筑平面图的图示内容1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。

2．表示出所有房间的名称及其门窗的位置、编号、与大小。

3．注出室内外的有关尺寸及室内楼地面的标高。

4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。

5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。

6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。

7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。

8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。

10．底层平面图左下方或右下方画出指北针。

11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。

平面图、立面图、剖面图和建筑详图的形成以及图示方法.
要将一幢房屋的全貌包括内外形状结构完整表达清楚,根据正投影原理，按建筑图样的规定画法,通常要画出建筑平面图、建筑立面图和建筑剖面图，对于要进一步表达清楚的细节部分还要画出建筑详图。

现以图5－1所示传达室为例介绍建筑平面图、立面图、剖面图和建筑详图的形成以及图示方法.
图5－1 建筑平面图、立面图和剖面图的形成
一、平面图
为了表达房屋建筑的平面形状、大小和布置，假想用一水平面经过门窗洞将
房屋剖开，移去上部，由上向下投射所得的剖面图，称为建筑平面图,简称平面图。

如果是楼房，沿底层剖开所得剖面图称底层平面图，沿二层、三层……剖开所得的剖面图称二层平面图、三层平面图……
二、立面图
为了反映房屋的外形、高度，在与房屋立面平行的投影面上所作出房屋的正投影图,称为建筑立面图，简称立面图。

图5－1中所画出的是从房屋的正面由前向后投射的正立面图。

如果房屋四个方向立面的形状不同，则要画出左、右侧立面图和背立面图.立面图的名称也可按房屋的朝向分别称为东立面图、南立面图、西立面图和北立面图，还可按房屋两端轴线的编号来命名，如①～③立面图、A~C立面图.
三、剖面图
为表明房屋内部垂直方向的主要结构，假想用侧平面或正平面将房屋垂直剖开，移去处于观察者和剖切面之间的部分，把余下的部分向投影面投射所得投影图，称为建筑剖面图，简称剖面图,根据房屋的复杂程度,剖面图可绘制一个或多个.图5－1中是按平面图中剖切符号所示的剖切位置和投射方向作出的1—1剖面图。

如何看建筑施工图（平面、立面、剖面图、设计说明。

1 建筑施工图的组成部分1。

建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头,没有建筑设计其他专业也就谈不上设计了,所以看懂建筑施工图就显得格外重要.大体上建筑施工图包括以下部分:图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视情况，有多个），节点大样图及门窗大样图,楼梯大样图（视功能可能有多个楼梯及电梯）。

作为一个结构设计师必须认真严谨的把建筑图理一遍,不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。

2。

图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。

门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。

3。

建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据,比如：建筑物所处位置（结构中用以确定设防列度及风载雪载)，黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高,施工中根本无法施工）,墙体做法地面做法楼面做法。

.等等做法（用以确定各部分荷载),总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。

4。

建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。

而一层平面图在进行上部结构建模中是不需要的(有架空层及地下室等除外），一层平面图是在做基础时使用，至于如何真正的做结构设计本文不详述，这里只讲如何看建筑施工图。

作为结构设计师在看平面图的同时,需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改,通常不影响建筑功能及使用效果上的修改，建筑也是会同意修改的，如果建筑不改那就只有哭哭再看图（人家是老大，没办法的.。

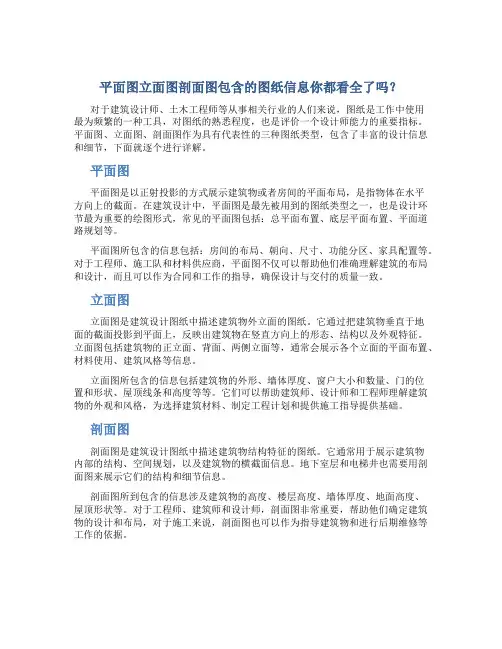

平面图立面图剖面图包含的图纸信息你都看全了吗？对于建筑设计师、土木工程师等从事相关行业的人们来说，图纸是工作中使用最为频繁的一种工具，对图纸的熟悉程度，也是评价一个设计师能力的重要指标。

平面图、立面图、剖面图作为具有代表性的三种图纸类型，包含了丰富的设计信息和细节，下面就逐个进行详解。

平面图平面图是以正射投影的方式展示建筑物或者房间的平面布局，是指物体在水平方向上的截面。

在建筑设计中，平面图是最先被用到的图纸类型之一，也是设计环节最为重要的绘图形式，常见的平面图包括：总平面布置、底层平面布置、平面道路规划等。

平面图所包含的信息包括：房间的布局、朝向、尺寸、功能分区、家具配置等。

对于工程师、施工队和材料供应商，平面图不仅可以帮助他们准确理解建筑的布局和设计，而且可以作为合同和工作的指导，确保设计与交付的质量一致。

立面图立面图是建筑设计图纸中描述建筑物外立面的图纸。

它通过把建筑物垂直于地面的截面投影到平面上，反映出建筑物在竖直方向上的形态、结构以及外观特征。

立面图包括建筑物的正立面、背面、两侧立面等，通常会展示各个立面的平面布置、材料使用、建筑风格等信息。

立面图所包含的信息包括建筑物的外形、墙体厚度、窗户大小和数量、门的位置和形状、屋顶线条和高度等等。

它们可以帮助建筑师、设计师和工程师理解建筑物的外观和风格，为选择建筑材料、制定工程计划和提供施工指导提供基础。

剖面图剖面图是建筑设计图纸中描述建筑物结构特征的图纸。

它通常用于展示建筑物内部的结构、空间规划，以及建筑物的横截面信息。

地下室层和电梯井也需要用剖面图来展示它们的结构和细节信息。

剖面图所到包含的信息涉及建筑物的高度、楼层高度、墙体厚度、地面高度、屋顶形状等。

对于工程师、建筑师和设计师，剖面图非常重要，帮助他们确定建筑物的设计和布局，对于施工来说，剖面图也可以作为指导建筑物和进行后期维修等工作的依据。

总体说明总的来说，平面图、立面图和剖面图是建筑设计图纸中最常使用的三种类型，对于建筑师、设计师，以及工程师来说，熟练地理解和应用这三种图纸形式是非常重要的。

简述立面和剖面的特点和区别立面和剖面是建筑学中常用的两种描述建筑形态和结构的方法。

它们有着不同的特点和应用场景，下面将对两者进行详细的介绍和区别。

立面是指建筑物外部正面或朝向其中一特定方向的视图。

它可以是建筑物的正面、背面、侧面或特定的局部面。

立面通常用于展示建筑的外观、形态和装饰风格，以及不同楼层的分布、窗户、门等细节。

立面图通常是在平面图的基础上绘制的，包括建筑物的外轮廓、窗户、门、突出部分、装饰元素等。

立面图可以用于展示建筑物的外观效果，方便人们了解建筑物的整体形象。

立面的特点主要有以下几点：1.外观表现：立面图能够清晰直观地展示建筑物的外观特点，包括形态、构造、装饰等。

2.细节描述：通过立面图可以展示建筑物的细节信息，例如窗户、门、装饰图案等，以及建筑物不同楼层间的分布情况。

3.视觉效果：立面图能够提供建筑物的立体感和逼真的视觉效果，方便人们对建筑物的外观有一个直观的了解。

剖面是指将建筑物沿垂直于地面的平面进行切割，并展示被切割面的交界线以及切割后的内部结构和布局的视图。

剖面图常用于展示建筑物内部空间的布局、结构和相邻空间之间的关系，例如楼层、间隔、梁柱等。

剖面图用于描述建筑物的立体结构和空间品质。

剖面的特点主要有以下几点：1.空间布局：剖面图能够表现建筑物内部的空间布局，描述不同楼层、房间等空间之间的关系和连接方式。

2.结构展示：通过剖面图可以展示建筑物的结构元素，如梁柱、框架等，以及不同构件之间的组合情况。

3.高度展示：剖面图可以清晰地展示建筑物的高度差和楼层分布。

立面和剖面的区别主要有以下几个方面：1.视角不同：立面是从建筑物的外部进行观察，是一个垂直于地面的视角；而剖面则是从建筑物内部进行观察，是一个垂直于地面的剖切视角。

因此，立面图更多用于展示建筑物的外观特点，而剖面图则用于展示建筑物内部的结构和空间布局。

2.内容不同：立面主要展示建筑物的外观形态、装饰和外部构造等信息，而剖面则主要展示建筑物的内部结构、空间布局和高度差等信息。

6.3 建筑平面图假想用一水平剖切面沿门窗洞的位置将房屋剖切后，对剖切面以下部分作出的水平剖面图，即为建筑平面图，简称平面图。

它反映房屋的平面形状、大小和房间的布置，墙(柱）的位置、厚度和材料，门窗的类型等。

图形放大上一页下一页播放动画一般地，房屋有几层，就应画出几个平面图,并在图的下方注明相应的图名，如底层平面图、二层平面图等等.此外，还有屋面平面图，是房屋顶面的水平投影（对于较简单的房屋可不画出）。

图形放大上一页下一页播放动画习惯上，如上下各层的房间数量、大小和布置都一样时,则相同的楼层可用一个平面图表示，称为标准层平面图.如建筑平面图左右对称时，亦可将两层平面画在同一个图上，左边画出一层的一半，右边画出另一层的一半，中间用一对称符号作分界线，并在图的下方分别注明图名。

如建筑平面较长较大时,可分段绘制，并在每个分段平面的右侧绘出整个建筑外轮廓的缩小平面，明显表示该段所在位置.平面图上的断面，当比例大于1：50时,应画出其材料图例和抹灰层的面层线.如比例为1：100--1:200时，抹灰层面线可不画,而断面材料图例可用简化画法（如砖墙涂红色,钢筋混凝土涂黑色等).建筑平面图图示内容1. 从图名可了解到该图是底层平面图，比例是1:100。

2。

在图中有一个指北针符号，说明房屋座北朝南(上北下南）。

图形放大上一页下一页播放动画3. 从平面图的形状与总长总宽尺寸，可计算出房屋的用地面积。

4。

从图中墙的位置及分隔情况和房间的名称，可了解到房屋内部各房间的配置、用途数量及其相互间的联系情况。

图形放大上一页下一页5。

从图中定位轴线的编号及其间距，可了解到各承重构件的位置及房间的大小。

本例的横向轴线为1至9，竖向轴线为A至E。

其中为A轴线后的第一条附加轴线.图形放大上一页下一页6. 图中注有外部和内部尺寸，可了解到各房间的开间、进深、外墙与门窗及室内设备的大小和位置。

外部尺寸一般在图形的下方及左侧分三道注写：第一道尺寸表示外轮廓的总尺寸,即从一端外墙边到另一端外墙边的总长和总宽。

平面立面图和剖面图中包含的信息01建筑平面图1。

建筑平面图的形成和使用。

建筑平面图是用一个假想的水平切割平面沿着略高于窗台的位置切割房屋，移除上部，并将剩余部分向前投影到水平面。

获得的水平剖面称为建筑平面图。

建筑平面图一、建筑平面图的形成和使用1、建筑平面图的形成建筑平面图是通过用假想的水平切割平面沿着略高于窗台的位置切割房屋，移除上部，并将剩余部分投影到水平面而获得的水平剖视图。

2.建筑平面图中表达的内容建筑平面图反映了新建建筑的平面形状、位置、尺寸、房间的相互关系、位置、厚度、墙体材料、柱子的截面形状和尺寸、门窗的位置和类型。

3.建筑平面图的使用它是施工放线、砌墙、安装门窗、室内外装饰和编制工程预算的重要依据，也是施工中的重要图纸。

二、建筑平面图的图解方法1、建筑平面图的数量一般情况下，一套房子有几层的，要画几个平面图，平面图底部要注明对应的名称。

由于多层住宅的中层结构和布局基本相同，画个平面图就够了。

2.建筑平面图画线平面图本质上是剖面图，由切割平面切割的墙和柱的轮廓线用粗实线表示。

户外台阶、围裙、楼梯、尺寸线等未切割部分用细实线表示。

门的开口线用细实线表示。

3.建筑平面图比例建筑平面图常见的比例是1: 50、1: 100或1: 200。

其中1: 100是最常用的。

三、建筑平面图的图形内容1.标明所有轴线及其数量，以及墙、柱和桥墩的位置和尺寸。

2.标明所有房间的名称以及门窗的位置、数量和尺寸。

3.注意室内外尺寸和室内楼层标高。

4.标明电梯和楼梯的位置，楼梯的升降方向和主要尺寸。

5.标明阳台、遮阳棚、台阶、斜坡、烟道、通风管道、管井、消防梯、雨水管、围裙、排水沟、花池等的位置和尺寸。

6.画出室内设备的位置和形状，如洁具、水池、工作台、隔断、重要设备等。

7.标明地下室、坑、天沟、墙上预留洞、高窗等尺寸。

8.剖面的切割符号和编号也应绘制在底部平面图上9.标记相关零件的详细索引符号。

10.在底部平面图的左下方或右侧绘制北箭头。

简述立面和剖面的特点和区别立面与剖面是建筑设计中常用的表达方式，用于展示建筑物的外部和内部结构。

虽然它们都是建筑物的视图，但它们有着不同的特点和区别。

立面是建筑物正面或其他面朝向的外观视图，它是建筑物在水平方向上的表达。

立面图的特点如下：1.示意性强：立面图主要关注建筑物外观的轮廓和外观特征，不涉及细节和内部结构。

2.空间感较弱：立面图通常只显示建筑物外部的形象，不涉及内部空间的展示。

3.比例常规：立面图的比例一般为1:100或1:200，能够清晰地呈现建筑物的外观特征和比例关系。

4.形象直观：立面图通过平面视图的方式，以直观的方式展示建筑物的外观，使人们能够更好地理解建筑物的整体形象。

剖面是建筑物在纵向方向上的切割视图，用于展示建筑物的内部结构和细节。

剖面图的特点如下：1.细节丰富：剖面图通常显示建筑物的内部结构、空间划分、地形跌落、建筑构件等详细信息，以便更好地展示建筑物的功能和特征。

2.空间感强：剖面图通过展示建筑物的内部结构和空间布局，使人们能够更清晰地了解建筑物的立体空间关系。

3.比例多样：剖面图的比例根据需要而定，可能是整体比例或局部比例。

一般情况下，剖面图的比例较大，以便更好地显示细节。

4.思维方式独特：剖面图通过在建筑物内部进行切割，将建筑物的立体结构转化为平面，并展示其中的构造和细节。

立面与剖面的区别如下：1.方向不同：立面是建筑物外部的正面或其他面朝向的视图，而剖面则是建筑物纵向方向的切割视图。

2.内容不同：立面主要展示建筑物的外观特征和轮廓，而剖面则展示建筑物的内部结构和细节。

3.用途不同：立面主要用于展示建筑物的形象和外观特点，用于审美和表达；而剖面则用于展示建筑物的技术和功能特征，以便更好地理解建筑物的设计和实施。

4.视图方式不同：立面是建筑物的平面视图，将建筑物的外观投影到垂直面上；而剖面是建筑物的纵向视图，将建筑物在某个方向上进行切割，并展示其内部结构和细节。

综上所述，立面和剖面是建筑设计中常用的视图表达方式，各自具有不同的特点和用途。

01建筑平面图1、建筑平面图的形成建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。

2、建筑平面图表达的内容建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。

3、建筑平面图的用途是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。

1、建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。

由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可。

2、建筑平面图的图线平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。

未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。

点这 .免费下载施工技术资料门的开启线用细实线表示。

3、建筑平面图的比例建筑平面图常用的比例是1：50、1：100或1：200。

其中1：100使用最多。

1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。

2．表示出所有房间的名称及其门窗的位置、编号、与大小。

3．注出室内外的有关尺寸及室内楼地面的标高。

4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。

5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。

6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。

7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。

8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。

10．底层平面图左下方或右下方画出指北针。

11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。

（一）底层平面图的识读1．了解平面图的图名、比例。

1 平面图4.1.1 平面图的方向宜与总图方向一致。

平面图的长边宜与横式幅面图纸的长边一致。

4.1.2 在同一张图纸上绘制多于一层的平面图时，各层平面图宜按层数由低向高的顺序从左至右或从下至上布置。

4.1.3 除顶棚平面图外，各种平面图应按正投影法绘制。

4.1.4 建筑物平面图应在建筑物的门窗洞口处水平剖切俯视（屋顶平面图应在屋面以上俯视），图内应包括剖切面及投影方向可见的建筑构造以及必要的尺寸、标高等，如需表示高窗、洞口、通气孔、槽、地沟及起重机等不可见部分，则应以虚线绘制。

4.1.5 建筑物平面图应注写房间的名称或编号。

编号注写在直径为6mm细实线绘制的圆圈内，并在同张图纸上列出房间名称表。

4.1.6 平面较大的建筑物，可分区绘制平面图，但每张平面图均应绘制组合示意图。

各区应分别用大写拉丁字母编号。

在组合示意图中要提示的分区，应采用阴影线或填充的方式表示。

4.1.7 顶棚平面图宜用镜像投影法绘制。

4.1.8 为表示室内立面在平面图上的位置，应在平面图上用内视符号注明视点位置、方向及立面编号（图4.1.8）。

符号中的圆圈应用细实线绘制，根据图面比例圆圈直径可选择8～12mm。

立面编号宜用拉丁字母或阿拉伯数字。

内视符号如下所示：2 立面图4.2.1 各种立面图应按正投影法绘制。

4.2.2 建筑立面图应包括投影方向可见的建筑外轮廓线和墙面线脚、构配件、墙面做法及必要的尺寸和标高等。

4.2.3 室内立面图应包括投影方向可见的室内轮廓线和装修构造、门窗、构配件、墙面做法、固定家具、灯具、必要的尺寸和标高及需要表达的非固定家具、灯具、装饰物件等（室内立面图的顶棚轮廓线，可根据具体情况只表达吊平顶或同时表达吊平顶及结构顶棚）。

4.2.4 平面形状曲折的建筑物，可绘制展开立面图、展开室内立面图。

圆形或多边形平面的建筑物，可分段展开绘制立面图、室内立面图，但均应在图名后加注“展开”二字。

4.2.5 较简单的对称式建筑物或对称的构配件等，在不影响构造处理和施工的情况下，立面图可绘制一半，并在对称轴线处画对称符号。
