第2章 建筑平面设计
深常取3.60～4.20m；
卧室平面尺寸
2）满足视听要求
教室
A、第一排距黑板≧2.00m；垂直视角≧45º
B、最后排距黑板≯8.50m； C、水平视角≧30º D、教室平面尺寸： 6.30m✕9.00m； 6.60m✕9.00m； 6.90m✕9.00m。
教室布置及有关尺寸
梯段宽度：1100 ～ 1200mm。
住宅内部楼梯宽度：750 ～ 900mm。
表2.7
高层建筑 医院病房楼 居住建筑 其他建筑
疏散楼梯的最小净宽度
疏散楼梯的最小净宽度/m 1.30 1.10 1.20
在通常情况下，为满足双向疏散的要 求，每一幢公共建筑均应设两个或两个以 上的楼梯。
民用建筑楼梯的位置按其使用性质可分 为主要楼梯和次要楼梯。 高层建筑设置消防楼梯。 楼梯坡度：30 – 40度
主要楼梯
不同性质的楼梯
不同性质的楼梯
开敞楼梯
封闭楼梯
封闭楼梯
（2）楼梯的宽度和数量
主要根据使用要求和防火规范来确定； 楼梯的数量应根据使用人数及防火规范要 求来确定，必须满足关于走道内房间门至 楼梯间的最大距离限制（见表2.6）。
水平视角 前排边座的学生与黑板远端 形成的水平视角大于等于 垂直视角 第一排学生眼睛与黑板垂 面上边缘形成的夹角大于等于
教室布置及有关尺寸 a≥200mm; b 小学>850mm; 中学 >900mm; d 小学<8000mm; 中学 <8500mm; e>120mm; c>600mm; f>550mm;
厕所设备及组合尺寸
有前室的厕所
（2）浴室、盥洗室
卧室平面尺寸
2）满足视听要求
教室
A、第一排距黑板≧2.00m；垂直视角≧45º
B、最后排距黑板≯8.50m； C、水平视角≧30º D、教室平面尺寸： 6.30m✕9.00m； 6.60m✕9.00m； 6.90m✕9.00m。
教室布置及有关尺寸
梯段宽度：1100 ～ 1200mm。
住宅内部楼梯宽度：750 ～ 900mm。
表2.7
高层建筑 医院病房楼 居住建筑 其他建筑
疏散楼梯的最小净宽度
疏散楼梯的最小净宽度/m 1.30 1.10 1.20
在通常情况下，为满足双向疏散的要 求，每一幢公共建筑均应设两个或两个以 上的楼梯。
民用建筑楼梯的位置按其使用性质可分 为主要楼梯和次要楼梯。 高层建筑设置消防楼梯。 楼梯坡度：30 – 40度
主要楼梯
不同性质的楼梯
不同性质的楼梯
开敞楼梯
封闭楼梯
封闭楼梯
（2）楼梯的宽度和数量
主要根据使用要求和防火规范来确定； 楼梯的数量应根据使用人数及防火规范要 求来确定，必须满足关于走道内房间门至 楼梯间的最大距离限制（见表2.6）。
水平视角 前排边座的学生与黑板远端 形成的水平视角大于等于 垂直视角 第一排学生眼睛与黑板垂 面上边缘形成的夹角大于等于
教室布置及有关尺寸 a≥200mm; b 小学>850mm; 中学 >900mm; d 小学<8000mm; 中学 <8500mm; e>120mm; c>600mm; f>550mm;
厕所设备及组合尺寸
有前室的厕所
（2）浴室、盥洗室
第二章 建筑施工图识图 (非常好)
一、房屋的组成及其作用（续1） 房屋的组成及其作用（ ）
房屋是由许多构件、配件和装饰构造组成的。 房屋是由许多构件、配件和装饰构造组成的。 直接或间接支承风、 1、承重 直接或间接支承风、雨、雪、人、物和房屋自 重等荷载。如屋面、楼板、 重等荷载。如屋面、楼板、梁、墙、基础等 防止风、 雪和阳光的侵蚀或干扰。 2、防护 防止风、沙、雨、雪和阳光的侵蚀或干扰。如屋 面、雨篷和外墙等 3、交通 台阶 如窗、 4、通风、采光 如窗、门等 通风、 5、排水 如天沟、雨水管、散水、明（暗）沟等 如天沟、雨水管、散水、 保护内墙 如踢脚等 6、保护墙身 保护外墙 如勒脚、 如勒脚、防潮层等 沟通房屋内外或上下交通。如门、走廊、楼梯、 沟通房屋内外或上下交通。如门、走廊、楼梯、
烟囱
A B 1 0 5 . 0 0 4 2 5 . 0 0
挡土墙
- 0 . 5 0 7 7 . 8 5 7 8 . 3 5
测量坐标
建筑坐标
方格网点交叉点标高
填挖边坡
护坡
台阶
3、图线
粗实线 ⑴ 粗实线 轮廓线 新建建筑物±0.00高度 高度的可见 新建建筑物±0.00高度的可见
⑵ 中实线 新建构筑物、道路、桥涵、围 中实线 新建构筑物、道路、桥涵、 边坡、挡土墙等的可见轮廓线、 墙、边坡、挡土墙等的可见轮廓线、新建建 筑物±0.00高度以外的可见轮廓线； 高度以外的可见轮廓线 筑物±0.00高度以外的可见轮廓线； 中虚线 ⑶ 中虚线 计划预留建 计划预留建（构）筑物等轮廓• 建筑施工图（简称建施图）主要用于表达建筑物的规划位置、 建筑施工图（简称建施图）主要用于表达建筑物的规划位置、 外部造型、内部各房间的布置、内外装修及构造施工要求等。 外部造型、内部各房间的布置、内外装修及构造施工要求等。 主要包括施工图首页、总平面图、各层平面图、立面图、 主要包括施工图首页、总平面图、各层平面图、立面图、剖 面图及详图等。 面图及详图等。 • 结构施工图（简称结施图）主要用于表达建筑物承重结构的 结构施工图（简称结施图） 结构类型、结构布置、构件种类、数量、大小、作法等。 结构类型、结构布置、构件种类、数量、大小、作法等。主 要包括结构设计说明、结构平面布置图及构件详图等。 要包括结构设计说明、结构平面布置图及构件详图等。 • 设备施工图（简称设施图）主要用于表达建筑物的给水排水、 设备施工图（简称设施图）主要用于表达建筑物的给水排水、 暖气通风、供电照明、燃气等设备的布置和施工要求。 暖气通风、供电照明、燃气等设备的布置和施工要求。主要 包括各种设备的平面布置图、轴测图、 包括各种设备的平面布置图、轴测图、系统图及详图等
建筑施工图的识读，平面图、立面图、剖面图识读要点及注意事项
建筑施⼯图的识读，平⾯图、⽴⾯图、剖⾯图识读要点及注意事项建筑⼯程施⼯图是⽤来指导施⼯的⼀整套图纸，它将拟建房屋的内外形状、⼤⼩以及各部分的构造、结构、装饰、设备等，按照建筑⼯程制图的规定，⽤投影⽅法详细准确的表⽰出来。
建筑⼯程施⼯图按照专业分⼯不同，可分为建筑施⼯图、结构施⼯图、设备施⼯图。
在前期还应提供岩⼟⼯程详细勘察报告。
施⼯图的图⽰⽅法与常⽤符号1）⽐例建筑的形体庞⼤⽽复杂，绘图时需要⽤各种不同的⽐例，对于整座建筑物和建筑局部详图⼀般缩⼩画出。
常⽤⽐例的选⽤见下表：2）定位轴线及编号3）标⾼符号4）索引符号与详图符号5）常⽤建筑材料图例（⼆）、建筑施⼯图建筑施⼯图识读要点1、建筑施⼯图中的图样是依据正投影法原理绘制的。
2、房屋的平、⽴、剖⾯图采⽤⼩⽐例绘制，对⽆法表达清楚的部分，采⽤⼤⽐例绘制的建筑详图来进⾏表达。
3、房屋构、配件以及所使⽤的建筑材料均采⽤国标规定的图例或代号来表⽰。
4、为了使建筑施⼯图中的各图样重点突出、活泼美观，采⽤了多种线型来绘制。
施⼯总说明1）施⼯说明：主要说明⼯程的设计概况，⼯程做法中采⽤的标准图集代号，以及在施⼯图中不易⽤图样⽽必须采⽤⽂字加以表达的内容，如材料的选⽤、饰⾯的颜⾊、环保要求、施⼯注意事项、采⽤新材料、新⼯艺的情况等。
2）⼯程做法表：是对建筑物各部位构造、做法、层次、选材、尺⼨、施⼯要求等的详细说明。
是现场施⼯和备料、施⼯监理、⼯程预决算的重要技术⽂件。
3）门窗表：⼀栋房屋所使⽤的门窗，在设计时应将其列表，反映门窗的类型、编号、数量、尺⼨规格等相应内容，以备施⼯预算所需。
总平⾯图总平⾯图的基本内容：1. 表明新建建筑物、原有房屋、构筑物等的具体位置。
2. 图例、名称和绘图⽐例。
建筑物、构筑物等均采⽤图例来表⽰,并注明建筑物、构筑物的名称。
建筑总平⾯图的绘制⽐例⼀般采⽤ 1：500、1：1000、1：2000。
3. 表明标⾼。
建筑物⾸层地⾯标⾼、室外地坪标⾼。
房屋建筑学 第二章建筑平面设计
为便于开启和少占使用面积，门扇宽度通常在1m以
内。门宽不超1m时，采用单扇门；1.2m~1.8m，采
用双扇门；超过1编.8辑课m件 ，一般不少于四扇门
24
房屋建筑学
山东大学土建与水利学院
2. 门的数量
根据使用要求、使用人数多少、人流活动特点等 因素确定，同时还要符合防火要求。
《建筑设计防火规范》规定： 房间面积超过60m2,或人数超过50人时，门的 数量不应少于2个，分散设置，相邻两个门最 近边缘之间的水平距离不应小于5m。
教室要求左侧来光，单侧开窗时，窗应布在学生左侧 博物馆的陈列室，应避免阳光直射展品，应根据展品 特征，确定光线投射角。
编辑课件
33
房屋建筑学
山东大学土建与水利学院
② 使室内获得良好通风效果。
通常窗与门、窗与窗采用对面通直布置，以便组织穿堂风。
10
房屋建筑学
山东大学土建与水利学院
(二)房间的平面形状 房间的形状确定要综合考虑
• 房间的使用活动特点、家具设备的布置 • 采光、通风的要求， • 结构布置和施工等技术条件， • 经济条件及美观因素。
以中小学教室为例
编辑课件
11
房屋建筑学
山东大学土建与水利学院
•影响教室平面形状的首要因素是课堂中所需容纳的学生人数
②交通流线简捷。
房间门的数量超过一个时，门与门之间就可能成为 内部交通的路线。
确定门位置时，应尽量缩短门与门之间的距离，使 交通流线简捷，利于家具布置。
编辑课件
28
房屋建筑学
山东大学土建与水利学院
③便于通行，有利于安全疏散。
人流量大的房间，如影剧院 的观众厅，门应布置在人行 通道尽端，并均匀设置，便 于紧急状态下的人流疏散。
平面图、立面图、剖面图全方位看懂图纸
平面图、立面图、剖面图全方位看懂图纸01建筑平面图一、建筑平面图的形成和用途1、建筑平面图的形成建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。
2、建筑平面图表达的内容建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。
3、建筑平面图的用途是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。
二、建筑平面图的图示方法1、建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。
由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可。
2、建筑平面图的图线平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。
未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。
门的开启线用细实线表示。
3、建筑平面图的比例建筑平面图常用的比例是1：50、1：100或1：200。
其中1：100使用最多。
三、建筑平面图的图示内容1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。
2．表示出所有房间的名称及其门窗的位置、编号、与大小。
3．注出室内外的有关尺寸及室内楼地面的标高。
4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。
5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。
6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。
7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。
8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。
10．底层平面图左下方或右下方画出指北针。
11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。
平面图,立面图,剖面图
平面图、立面图、剖面图和建筑详图的形成以及图示方法.
要将一幢房屋的全貌包括内外形状结构完整表达清楚,根据正投影原理，按建筑图样的规定画法,通常要画出建筑平面图、建筑立面图和建筑剖面图，对于要进一步表达清楚的细节部分还要画出建筑详图。
现以图5－1所示传达室为例介绍建筑平面图、立面图、剖面图和建筑详图的形成以及图示方法.
图5－1 建筑平面图、立面图和剖面图的形成
一、平面图
为了表达房屋建筑的平面形状、大小和布置，假想用一水平面经过门窗洞将
房屋剖开，移去上部，由上向下投射所得的剖面图，称为建筑平面图,简称平面图。
如果是楼房，沿底层剖开所得剖面图称底层平面图，沿二层、三层……剖开所得的剖面图称二层平面图、三层平面图……
二、立面图
为了反映房屋的外形、高度，在与房屋立面平行的投影面上所作出房屋的正投影图,称为建筑立面图，简称立面图。
图5－1中所画出的是从房屋的正面由前向后投射的正立面图。
如果房屋四个方向立面的形状不同，则要画出左、右侧立面图和背立面图.立面图的名称也可按房屋的朝向分别称为东立面图、南立面图、西立面图和北立面图，还可按房屋两端轴线的编号来命名，如①～③立面图、A~C立面图.
三、剖面图
为表明房屋内部垂直方向的主要结构，假想用侧平面或正平面将房屋垂直剖开，移去处于观察者和剖切面之间的部分，把余下的部分向投影面投射所得投影图，称为建筑剖面图，简称剖面图,根据房屋的复杂程度,剖面图可绘制一个或多个.图5－1中是按平面图中剖切符号所示的剖切位置和投射方向作出的1—1剖面图。

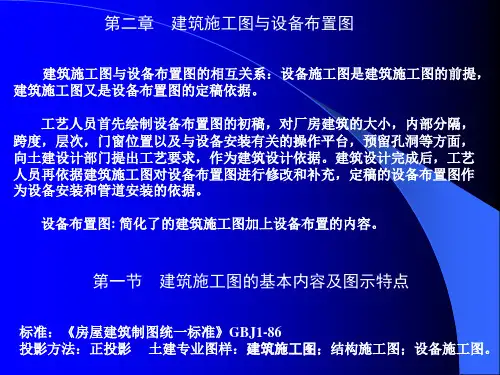

化工制图第二章设备布置图4
一.设备安装详图 设备布置时需要单独绘制的图样，安装施工依据。与机械装配图画法近似。
2.管口方位图
管口安装方位由工艺设计决定，方位图由工艺人员绘制，交设备人员会签。 是确定设备管口方位、管口与支座及地脚螺栓等相对位置的图样。
简化画出反映管口方位的某一个视图，立式设备采用方式图，卧式设备 用侧视图。常用A4图幅。
三.设备布置图的绘制
1.绘图前的准备 1）了解有关图纸资料：工艺流程图、厂房建筑图、设计条件单等。 2）进行设备布置设计：设备布置设计是化工工程设计的重要内容。必须满足 工艺、经济、操作、维修、安装、安全、外观等方面 以及用户的特殊要求。 设备布置合理性要求： 工艺方面：根据工艺流程的物料流动顺序确定设备的平面布置、真空设 备 重力位差要求设备及催化剂置换要求的设备位差；管道仪表要 求的标高。 经济方面：合理布置节约投资。架空管廊与泵的紧凑布置；检修通道与 大型设备的合理分布；配管成组减少交叉等方面。 考虑操作、安装与检修：操作及检修通道位置合理，净空足够； 设备与建筑物及设备与设备的距离合适， 满足 拆卸与检修要求。 符合安全生产要求：易燃、易爆、有毒、高温等设备的布置必须符合安全 规定；防烫，防冻措施合理；重型与振动设备布置 在底层。 其它：整齐、美观、协调。成排布置，人孔方位一致，标高取齐； 占地合理。
3）视图配置：平面图＋剖面图（立面剖视图）
平面图－表达某层位置的设备布置、厂房方位、结构形状、占地大小、 分割区域、相对位置等，多层时按标高分层绘制，注明标高。 剖面图－垂直剖开的立面剖视图，表达设备沿高度方向的布置安装情况。设 备按不剖绘制。厂房的剖切位置在相应的平面图上标注，注写剖面名称。 4）设备、建筑结构的图示： 建筑结构－只画厂房空间大小、内部分隔及与设备定位有关的基本结构 （墙、柱、地面、地坑、地沟、安装孔洞、楼板、平台、栏杆、楼梯、吊装梁 设备基础等）。与设备定位关系不大的门窗只在平面图上表示。 细点划线的定位轴线、细实线的建筑物轮廓； 设备－粗实线绘制设备轮廓及基础（结构简图而不是示意图），机泵只画 基础外形；设备穿越多层建筑物，则每层均画出设备的平面位置。示例
第二章 平面、立面和剖面
(二)阶梯剖切
用两个或两个以上的平行剖切平面剖切物体所 画出剖面图，称为阶梯剖面图。
图5—3是房屋的剖面图，其水平投影为全剖 面图，而侧面投影则为阶梯剖面团。如果侧面投 影只用一个别切平面副切，门和窗就不可能同时 被剖切到，因此假想用两个同时平行于w面的剖 切平面，一个通过门，一个通过窗将房屋剖开， 这样就能同时显示出门及窗口的高度。
采用旋转剖切时，先假想按剖切位置剖开形体，然后将被倾斜剖切平面 剖开的结构形状连同有关部分旋转到与选定基本投影面平行后再进行投 影。这样，使剖视图既能反映实形又便于画图。 采用旋转剖切时，在剖切平面后的其他结构一般仍按原来位置投影。
旋转剖视图的剖切位置线在转折处也应标注，如果怕混淆，也可在转 角的外侧加注与该符号相同的编号。在剖视图的图名后加注“展开”字 样。 (四)半剖切 有些构件具有对称平面，且内外形状都比较复杂时，若用以上剖切 方法则会影响物体外形的表达，这时在与构件对称平面垂直的投影面上 的投影图，可以以对称线为界，一半画外形图，一半画剖面图，这种剖 面团称为半剖面图。 团5—5为一个杯形基础的半剖面图在正面投影和侧面投影中，都采 用了半剖面图的画法，以表示基础的内外部构造和形状。
2．三面 投影图 的展开 画图 时，要 把三个 投影面 展开成 一个平 面，方 法如图 所示：
3．三面投影图的规律 如图2—6b所示，正立视图只反映左右和高低关系，反映 不出前后关系；侧立视图只反映前后和高低关系，反映 不出左右关系；水平视图只反映前后和左右关系，反映 不出高低关系。因此，正立视图和水平视图应上下对齐， 正立视图和侧立视图应左右平齐。
一、剖面图的画法 (一)确定剖切平面位置 剖切平面位置的选择要适当，要求在最能反 映物体特点并能确切反映所要表达部分的真实形 状的位置剖切，所以选用的剖切平面应和投影面 平行并且一般应通过物体的对称面，或通过孔的 轴线。 (二)画剖面图 剖面图虽然是按剖切位置移去物体在剖切平面 和观察者之间的部分，根据留下的部分画出的投 影图，但因为剖切是假想的，因此画其他投影图 时，仍应完整的画出，不受剖切的影响。
平、立、剖基础知识
材料的质感处理包括两个方面，一是利用材 料本身的固有特性，如清水墙的粗糙表面、 花岗石的坚硬、大理石的纹理、玻璃的光泽 等；二是创造某种特殊质感，如仿石、仿砖， 仿木纹等。
5 、重点与细部处理 由于建筑功能和造型的需要，建筑立面中有些部位 需要重点处理，这种处理具有画龙点睛的作用，会 加强建筑表现力，打破单调感。 建筑立面需要重点处理部位有建筑物主要出入口、 楼梯、形体转角及临街立面等。因为这些部位常常 是人们的视觉重心。重点处理常采用对比手法，使 其与主体区分。 立面处的重点处理……游乐场的拱形入口与墙面直 线条的对比，使入口比较显眼
用途： 用途： 建筑平面图是施工放线、砌筑墙体、安装门 窗、室内装修、安装设备及编制预算、施工 备料等的重要依据。
1.3 建筑平面图的主要内容和识读方 法
1 、看图名、比例： 从中了解平面图层次及 看图名、比例： 图例，绘制建筑平面图的比例有 1:50 、 1:100 、 1:200 、 1:300 ，常用 1:100 。 2 、看图中定位轴线编号及其间距： 从中了 看图中定位轴线编号及其间距： 解各承重构件的位置及房间的大小，以便于 施工时定位放线和查阅图纸。定位轴线的标 注应符合“建筑制图标准”的规定。
1.2 建筑平面图的形成和用途 建筑平面图的形成： 建筑平面图的形成： 建筑平面图是一幢建筑的水平剖面图。假想 用一水平的剖切平面，沿着房屋门窗洞口的 位置，将房屋水平切开，移走上部分，作出 切面以下部分的水平投影图，即为建筑平面 图。
数量： 数量： 对于楼房，一般应该每一层都画一个平面图。 但是，如果中间各层的房间数量、大小和布 局等都一样时，则可只画一个平面图，称为 标准层平面图或 × － × 层平面图。
一 建筑平面设计和识图的基本知识
第二章桥梁工程识图(1)
图
桥梁总体布置图
识读桥梁总体布置图
如图所示，装配式空心板桥的总体布置图包括立面
图、平面图、横剖面图三个视图，它们均采用了合
成视图。立面、平面的比例为 1 ： 300 ，横剖面的比 例为1：150。
立面图
因为桥梁对称，故一半绘立面，一半绘纵剖面图，并习 惯将纵剖面图绘在右边。
从图中可知：桥梁的总长为 43.04m ，共 3 孔，中孔跨径 13m，两边孔跨径为 12.8m。上部结构为预制钢筋混凝土
由图可知：桥面中心标高为 581.00m ；桥面双向排水，横 坡为2％；上部结构由8片空心板组成；从图中还可了解到 墩台桩底，顶标高以及护栏的形式及部分尺寸等。另外， 为了清楚地表示横剖面图，本图采用了比立面和平面放大
的比例画出。
识读桥梁总体布置图 图1所示为一空心板简支梁桥的立体图，图2为该桥梁总 体布置图。该桥中心位于K38+390.00处，是四孔钢筋混凝 土空心板梁桥，总长度为45.00m，总宽度为12.00m。
3）为突出构件中钢筋配置情况，把混凝土假设为透明
体，结构外形轮廓画成粗实线，尺寸线等用细实线表示。
4）受力钢筋画成粗实线，构造钢筋比受力钢筋在作 图时要略细一些，钢筋断面用黑圆点表示。
5）钢筋直径的尺寸单位采用mm，其余尺寸单位均
采用cm，图中无需注出单位。
识读构件钢筋构造图的方法
识读钢筋混凝土构件钢筋构造图, 首先要概括了解它采用了哪些 基本的表达方法，各剖面图、断面图的剖切位置和投影方向，然后要 根据各投影中给出的轮廓线确定混凝土构件的外部形状。
5
刚架桥
湛江海湾大桥
8
桥梁结构图的主要图示特点
桥梁的下部结构大部分埋于土中，画图时常把土和水视 为透明体拿掉而不在图中画出，只画出构件的投影； 桥梁位于路线的一段，除标注桥梁本身大小尺寸外，还 要标出桥梁的主要部分相对于整个路线的里程桩号；
第二章 建筑平面设计
第二章 建筑平面设计
设计艺术系环艺专业 崔娟玲
学习目标
学习本章应重点掌握： 1.主要使用房间的设计：包括房间的面积、 形状、尺寸及门窗设置。能设计一般住宅中起 居室、中小学教室等大量性民用建筑的主要房 间。 2.辅助用房中厨房、厕所设计，布置其主要 设备。 3.根据防火规范和使用要求设置走道和楼梯， 掌握常用楼梯的尺度。 4.影响平面组合设计的因素及平面组合设计 的五种方式。
返回
厕所设备及组合尺寸a图
厕所设备及组合尺寸b图
厕所设备及组合尺寸c图 返回
厕所的布置
厕所的平面形式可分为两种，一种是公 共厕所。另一种是专用厕所。见图[住宅卫 生设备及布置方式a、b、c图] 、图[公共卫 生间布置实例] 所示
公共卫生间布置实例
2.浴室、盥洗室设计
浴室和盥洗室的主要设备有洗脸盆、污水池、淋 浴器、浴盆等。除此以外，公共浴室还有更衣室， 其中主要设备有挂衣钩、衣柜、更衣凳等。设计 时可根据使用人数确定卫生器具的数量。见表[浴 室、盥洗室设备个数参考指标] 所示，同时结合设 备尺寸及人体活动所需的空间尺寸进行房间布置。 见图[洗脸盆、浴盆设备及组合尺寸] 所示、见图 [淋浴设备及组合尺寸] 所示
上海龙柏饭店 上海龙柏饭店
上海龙柏饭店
某中学平面图
4.房间的尺寸
房间尺寸是指房间的面宽和进深，而面宽常常是由 一个或多个开间组成。房间房间尺寸的确定应考虑 以下几方面 1）满足家具设备布置及人们活动要求。见图[卧 室的开间和进深]所示、图[病房的开间和进深]所 示。 2）满足视听要求。如图[教室的布置及有关尺寸] 所示。 3）良好的天然采光。见图[采光方式对房间进深 的影响]所示 4）经济合理的结构布置 5）符合建筑模数协调统一标准的要求
设计艺术系环艺专业 崔娟玲
学习目标
学习本章应重点掌握： 1.主要使用房间的设计：包括房间的面积、 形状、尺寸及门窗设置。能设计一般住宅中起 居室、中小学教室等大量性民用建筑的主要房 间。 2.辅助用房中厨房、厕所设计，布置其主要 设备。 3.根据防火规范和使用要求设置走道和楼梯， 掌握常用楼梯的尺度。 4.影响平面组合设计的因素及平面组合设计 的五种方式。
返回
厕所设备及组合尺寸a图
厕所设备及组合尺寸b图
厕所设备及组合尺寸c图 返回
厕所的布置
厕所的平面形式可分为两种，一种是公 共厕所。另一种是专用厕所。见图[住宅卫 生设备及布置方式a、b、c图] 、图[公共卫 生间布置实例] 所示
公共卫生间布置实例
2.浴室、盥洗室设计
浴室和盥洗室的主要设备有洗脸盆、污水池、淋 浴器、浴盆等。除此以外，公共浴室还有更衣室， 其中主要设备有挂衣钩、衣柜、更衣凳等。设计 时可根据使用人数确定卫生器具的数量。见表[浴 室、盥洗室设备个数参考指标] 所示，同时结合设 备尺寸及人体活动所需的空间尺寸进行房间布置。 见图[洗脸盆、浴盆设备及组合尺寸] 所示、见图 [淋浴设备及组合尺寸] 所示
上海龙柏饭店 上海龙柏饭店
上海龙柏饭店
某中学平面图
4.房间的尺寸
房间尺寸是指房间的面宽和进深，而面宽常常是由 一个或多个开间组成。房间房间尺寸的确定应考虑 以下几方面 1）满足家具设备布置及人们活动要求。见图[卧 室的开间和进深]所示、图[病房的开间和进深]所 示。 2）满足视听要求。如图[教室的布置及有关尺寸] 所示。 3）良好的天然采光。见图[采光方式对房间进深 的影响]所示 4）经济合理的结构布置 5）符合建筑模数协调统一标准的要求
第二章 建筑平、立、剖面图
标高标注的三种形式及使用场合：
±0.000
45°
9.600
﹣0.450
3
3、索引符号和详图符号
在施工图中，由于房屋体形大，房屋的平、立、剖 面图均采用小比例绘制，因而某些局部无法表达清楚， 需要另绘制其详图进行表达。 对需用详图表达部分应标注索引符号，并在所绘详 图处标注详图符号。
详图与被索引图 同在一张图纸上
建筑平面图主要用于表达建筑物的平面形状、平面布置、墙 深厚度、门窗的位置及尺寸大小、以及其它建筑构配件的布置。 建筑平面图是作为施工时放线、砌筑墙体、门窗安装、室内 装修、编制预算、施工备料等的重要依据。
例图 返回
（二）建筑平面图的基本内容
1、建筑物的平面形状，房屋内各房间的名称、平面布置 情况以及房屋朝向。
1
A
表示A号轴线后附加的第一根轴线
1 0A
表示A号轴线之前附加的第一根轴线
2、标高尺寸
标高是标注建筑物高度方向的一种尺寸形式，可分 为绝对标高和相对标高，均以米为单位。 绝对标高是以青岛附近黄海平均海平面为零点测出 的高度尺寸，它仅使用在建筑总平面图中。 相对标高是以建筑物室内主要地面为零点测出的高 度尺寸。
定位轴线用细点划线绘制，其端部绘制直径为 8mm 的细实线圆，在圆圈中书写轴线编号。 规定竖向轴线编号用阿拉伯数字，自左向右顺序编 写；横向轴线编号用拉丁字母（除I、O、Z），自下而 上顺序编写。 附加定位轴线的编号采用分数表示，分母表示前一 轴线的编号；分子表示附加轴线编号。
例图2 例图1
附加定位轴线的表示方法及含义
例图１ 例图２ 返回
（三）阅读总平面图时应注意事项：
1、总平面图中的内容，多数使用符号表示的。首先应 熟悉图例符号的意义。 2、看清用地范围内新建、原有、拟建、拆除建筑物或 构筑物的位置。 3、查看新建建筑物的室内、外地面高差、道路标高和 地面坡度及排水方向。 4、根据风向频率玫瑰图看清建筑物朝向。 5、看清新建建筑物或构筑物自身占地尺寸以及与周边 建筑物相对距离。
第2章建筑平面设计
§2-4 交通联系部分的设计
a内容：包括水平交通空间——走道；垂直交通空间——楼梯、电 梯、坡道等； 交通枢纽空间——门厅、过厅等。 b关系： 主要使用房间 辅助使用房间 交通联系部分 c要求：I)足够的通行宽度和面积 ii)流程简捷，明确便于疏散，互不干扰，采光通风好 iii)尽可能减少交通面积提高利用率。
二、浴室、盥洗室设计
1、主要设备：洗手盆、污水池、淋浴器、浴盆等；公共浴室还有更衣室，
其中主要设备有挂衣钩、衣柜、更衣凳等。 [设计时可根据使用人数确定卫生器具的数量，同时结合设备尺寸及人体活动
所需的空间尺寸进行房间布置]
2、尺寸要求：
4.3.1 厕所
厕所的设计方法步骤是：
首先了解各种设备及人体活动的基本尺度； 其次根据使用人数和参考指标确定设备数量； 最后确定房间的尺寸 。
使用部分和交通联系部分
§2-2 主要使用房间设计
一、房间的分类和设计要求
1、分类：（从主要使用房间的功能要求来分类）
①生活用房————厅、卧 ②工作学习用房————办公、教师、实验室 ③公共活动房间————商场、剧院、观众厅、中庭
2、设计要求
①房间的面积、形状和尺寸要满足市内使用活动和家惧，设备合 理布置的要求； ②门窗的大小和位置，应考虑房间的出入方便，有利疏散安全采 光通风良好； ③房间结构布置合理，施工方便； ④考虑人的使用和审美要求。
3、窗的面积：主要根据房间的使用要求，房间面积及当地日照情况等因素考
虑，还应结合通风要求、朝向、立面、经济等因素综合考虑。
4、门窗位置
①应尽量保持墙面完整，便于家俱设置设置备布置和合理组织人行通道。 ②应有利采光通风 图示 尽量减少涡流区，组织“穿堂风” ； ③应方便交通，有利疏散；即通行线路短捷。
简述立面和剖面的特点和区别
简述立面和剖面的特点和区别立面与剖面是建筑设计中常用的表达方式，用于展示建筑物的外部和内部结构。
虽然它们都是建筑物的视图，但它们有着不同的特点和区别。
立面是建筑物正面或其他面朝向的外观视图，它是建筑物在水平方向上的表达。
立面图的特点如下：1.示意性强：立面图主要关注建筑物外观的轮廓和外观特征，不涉及细节和内部结构。
2.空间感较弱：立面图通常只显示建筑物外部的形象，不涉及内部空间的展示。
3.比例常规：立面图的比例一般为1:100或1:200，能够清晰地呈现建筑物的外观特征和比例关系。
4.形象直观：立面图通过平面视图的方式，以直观的方式展示建筑物的外观，使人们能够更好地理解建筑物的整体形象。
剖面是建筑物在纵向方向上的切割视图，用于展示建筑物的内部结构和细节。
剖面图的特点如下：1.细节丰富：剖面图通常显示建筑物的内部结构、空间划分、地形跌落、建筑构件等详细信息，以便更好地展示建筑物的功能和特征。
2.空间感强：剖面图通过展示建筑物的内部结构和空间布局，使人们能够更清晰地了解建筑物的立体空间关系。
3.比例多样：剖面图的比例根据需要而定，可能是整体比例或局部比例。
一般情况下，剖面图的比例较大，以便更好地显示细节。
4.思维方式独特：剖面图通过在建筑物内部进行切割，将建筑物的立体结构转化为平面，并展示其中的构造和细节。
立面与剖面的区别如下：1.方向不同：立面是建筑物外部的正面或其他面朝向的视图，而剖面则是建筑物纵向方向的切割视图。
2.内容不同：立面主要展示建筑物的外观特征和轮廓，而剖面则展示建筑物的内部结构和细节。
3.用途不同：立面主要用于展示建筑物的形象和外观特点，用于审美和表达；而剖面则用于展示建筑物的技术和功能特征，以便更好地理解建筑物的设计和实施。
4.视图方式不同：立面是建筑物的平面视图，将建筑物的外观投影到垂直面上；而剖面是建筑物的纵向视图，将建筑物在某个方向上进行切割，并展示其内部结构和细节。
综上所述，立面和剖面是建筑设计中常用的视图表达方式，各自具有不同的特点和用途。
正确看平面图、立面图、剖面图
01建筑平面图1、建筑平面图的形成建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。
2、建筑平面图表达的内容建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。
3、建筑平面图的用途是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。
1、建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。
由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可。
2、建筑平面图的图线平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。
未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。
点这 .免费下载施工技术资料门的开启线用细实线表示。
3、建筑平面图的比例建筑平面图常用的比例是1：50、1：100或1：200。
其中1：100使用最多。
1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。
2．表示出所有房间的名称及其门窗的位置、编号、与大小。
3．注出室内外的有关尺寸及室内楼地面的标高。
4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。
5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。
6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。
7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。
8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。
10．底层平面图左下方或右下方画出指北针。
11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。
（一）底层平面图的识读1．了解平面图的图名、比例。
建筑立面图剖面课件
9.000
8.500
5.500
3.900
2.500
0.900
-0.050
-0.300
6.900
7.200
4.200
1.200
D
A
卫生间的窗户(C-3)
建筑立面图剖面
*
读图—住宅建筑剖面图
宅
A
B
D
4200
4500
1400
300
500
3%
6000
600
900
2250
150
10300
300
1000
500
1
1
2
2
2
2
-0.020
-0.020
-0.150
0.600
-0.050
-0.020
0.000
900
19400
3300
3500
2800
2800
3500
3300
100
900
1500
900
1500
2000
1000
1200
500
500
1200
1100
2000
1500
900
1500
100
A
B
C
D
11
3
4
5
7
8
4.100
2.700
0.900
7.300
-0.450
10.200
3200
3200
3200
10200
此处断开
建筑立面图剖面
*
读图—住宅建筑平面图
上21
M3
M3
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
采用不同的垂直比 例所作的地形剖面图的起 伏不同，且水平比例与垂 直比例不一致时，应在地 形剖面图上同时标出这两 种比例。
.
二、植物的表示方法 树木的表示方法 1.1．树木的平面表示方法
.
大片树木的表示法
.
1.2．树冠的避让
.
1.3．树木的平面落影
.
不同质感的地面条件的落影质感表现
.
1.4.树木的平立面统一
.
剖面图：若选择一个平行于侧面的铅垂面将建筑物剖切 开，移去一部分，另一部分剖切断面的正投影图就能反 映建筑物的内部层次变化，该图称为建筑物的剖面图
注意：剖切位置 一般应选在内部 结构有代表性的 或空间变化较复 杂的部位，且剖 面位置根据需要 可以转折一次。
.
二、平面、立面及剖面图的画法
.
.
.
通常一个图形只能用一种比例，但在地形剖面、建筑结构 图中，水平和垂直方向的比例有时可不同，施工时应以指定的 比例或标注的尺寸为准。
.
平面图上应标注方向，方向用指北针表示
.
第三节 园林各要素的表示方法 一、地形的平面表示及画法
1、地形的平面表示 l.1等高线法
是以某个参照水平面为依据，用一
系列等距离假想的水平面切割地形后所
纹理可用较细较浅的线条稍加勾绘剖面上的石块，轮 廓线应用剖断线，石块剖面上还可加上斜纹 线.
.
第四节 平面图表现
.
.
.
.
.
.
.
❖ 本章要点：掌握园林设计平面、立面、 剖面图的绘制方法
❖ 作业：茶室外环境、平、立、剖面图的 练习❖ 要求： ຫໍສະໝຸດ 号图纸墨线图,时间为2周。.
第三章 透视图和鸟瞰图
2.1．地形剖断线的作 法
①在描图纸上按比例 画出间距等于地形 等高距的平行线组；
②将其覆盖到地形平 面图上，使平行线 组与剖切位置线相 吻合；
③用丁字尺和三角板 作出等高线与剖切 位置线的交点
④再用光滑的曲线将
这些点连接起来并
加粗加深即得地形
剖断线。
.
❖ 2.2．垂直比例 地形剖面图的水平
比例应与原地形平面图的 比例一致，垂直比例可根 据地形情况适当调整。当 原地形平面图的比例过小、 地形起伏不明显时，可将 垂直比例扩大5-20倍。
第一节 透视图的画法
❖ 一、透视的基本特征及规律
.
❖ 二、透视角度的选择 ❖ 三、怎样画透视轮廓 ❖ 四、透视阴影的画法 ❖ 五、透视表现图中的分面及高光
.
第二节 鸟瞰图的画法 一、一点透视网格法 二、两点透视网格法 三、动点顶视鸟瞰图及其做法
本章要点：掌握园林设计透视及鸟瞰图的 绘制方法
.
第四章
现的各种技法
.
三、园景的平面、立面、剖面图 地形、水面、植物、和建筑 是构成园林实体的四大要素
园林中景物的平面、立(剖) 面图是以地形、水面、植物和建 筑及构筑物这些要素的水平面(或
水平剖面)和立(剖)面的正投 影所形成的视图。 园景剖面图是指某园景被一假想 的铅垂面剖切后，沿某一剖 切方向投影所得到的视图
.
注：园景平面、立面、剖面图常用的比例为1： 1X10n、1：2X10n、1：5X10n 。 比例宜注写在图名的右侧，比例数字应与图名字的 底线取平，字高比图名小一二个字号。
获得的交线的水平正投影图表示地形的
方法。两相邻等高线切面L之间的间距h
称为等高距，水平投影图中两相邻等高
线之间的垂直距离称为等高线平距。
一般地形图中只用两种等高线，一
种是基本等高线，称为首曲线，常用细
实线表示。另一种是每隔4根首曲线加粗
一根并注上高程的等高线，称为计曲线
。
.
1.2．坡级法 在地形图上，用坡度等级表示地形的陡缓和分布的方法
称做坡级法。 图式方法较直观，便于了解和分析地形，常用 于基地现状和坡度分析图中。
影线坡级图
.
1.3、高程标注法
当需要表示地 形图中某些特殊的 地形点时，可用十 字号或圆点标记这 些点，并在旁边注 该点到参照面的高 程，高程常注写到 小数点后第二位， 这些点常处于等高 线之间。
.
2、地形剖面图的作法
.
2.灌木和地被物的表示方法
.
3.草坪和草地的表示法 1.打点法 （b） 2.小短线法 (d\j) 3.线段排列法 (a\c\e\f\g) 4.乱线法（i）或m型线
条排列法(h)
.
4、水面的表示方法 1、线条法 3、平涂法
2、等深线法 4、添景物法
.
❖ 5、石块的表示方法 通常只用线条勾勒轮廓，轮廓线要粗些，石块面、
一、色彩表现的种类 1、水彩
色彩表现
2、水粉
3、彩色铅笔
4、马克笔
5、钢笔淡彩（用一种颜色）等
.
二、水彩的着色类型 1、色彩的平涂（水彩） 2、色彩的退晕 （1）单色平涂 （2）退晕 a、单色退晕 b、复色退晕 c、分格复色退晕
作 业：1)三原色平涂, 2）单色平涂, 3）单色退晕, 4）复色退晕, 5）分格复色退晕 .
第二章 平面、立面和剖面 第一节 投影的基本知识

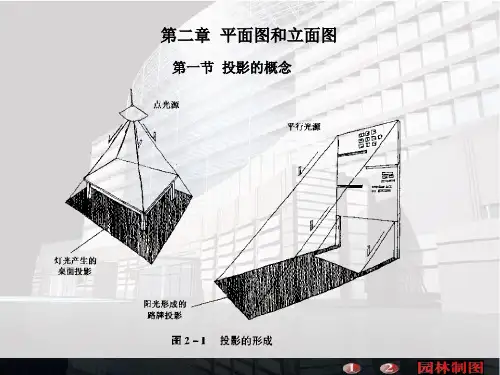

一、投影的概念： 日常生活中，物体在灯光或阳光照射下，在墙面或地 面上所产生影子的自然现象叫做投影。包括投影中心 、投影线、物体、承影面。
.
二、投影的分类 根据投影线平 行与否，将投 影分为中心投 影和平行投影 。（如图）
.
正投影的投影线与承影面垂直，如平面和立面图。 斜投影的投影线与承影面倾斜，形成立体图形。
.
三、三面投影 正投影的特征
.
第二节 平面、立面和剖面
一、建筑平面、立面、剖面的概念 用三面投影可得到建筑物几个 面的外观。水平投影产生的视 图为屋顶平面图，正面和侧面 投影所得的视图为立面图。 立面有正立面和侧立面之分立 面也可以按朝向分为东立面、 西立面、南立面、北立面。 若用假设的水平面将建筑物剖 切开，移去上面部分，下部的 水平面正投影图就能反映建筑 物的内部平面为平面图，剖切 位置常选在窗台以上的高度。
第三节 树木的色彩表现 作业：各种树形的色彩表现
.
第四节 平面效果综合表现 作业：园林设计平面渲染图 本章要点：掌握园林设计平面图的色彩表 现的各种技法
.
❖ 第五节 彩铅效果综合表现 ❖ 作业：茶室平立剖面及总环境彩铅图 ❖ 本章要点：掌握园林设计图的彩铅表现
的技法
.
第六节 茶室环境色彩表现 作业：茶室鸟瞰图的色彩综合表现 本章要点：掌握园林设计图的综合表
.
二、植物的表示方法 树木的表示方法 1.1．树木的平面表示方法
.
大片树木的表示法
.
1.2．树冠的避让
.
1.3．树木的平面落影
.
不同质感的地面条件的落影质感表现
.
1.4.树木的平立面统一
.
剖面图：若选择一个平行于侧面的铅垂面将建筑物剖切 开，移去一部分，另一部分剖切断面的正投影图就能反 映建筑物的内部层次变化，该图称为建筑物的剖面图
注意：剖切位置 一般应选在内部 结构有代表性的 或空间变化较复 杂的部位，且剖 面位置根据需要 可以转折一次。
.
二、平面、立面及剖面图的画法
.
.
.
通常一个图形只能用一种比例，但在地形剖面、建筑结构 图中，水平和垂直方向的比例有时可不同，施工时应以指定的 比例或标注的尺寸为准。
.
平面图上应标注方向，方向用指北针表示
.
第三节 园林各要素的表示方法 一、地形的平面表示及画法
1、地形的平面表示 l.1等高线法
是以某个参照水平面为依据，用一
系列等距离假想的水平面切割地形后所
纹理可用较细较浅的线条稍加勾绘剖面上的石块，轮 廓线应用剖断线，石块剖面上还可加上斜纹 线.
.
第四节 平面图表现
.
.
.
.
.
.
.
❖ 本章要点：掌握园林设计平面、立面、 剖面图的绘制方法
❖ 作业：茶室外环境、平、立、剖面图的 练习❖ 要求： ຫໍສະໝຸດ 号图纸墨线图,时间为2周。.
第三章 透视图和鸟瞰图
2.1．地形剖断线的作 法
①在描图纸上按比例 画出间距等于地形 等高距的平行线组；
②将其覆盖到地形平 面图上，使平行线 组与剖切位置线相 吻合；
③用丁字尺和三角板 作出等高线与剖切 位置线的交点
④再用光滑的曲线将
这些点连接起来并
加粗加深即得地形
剖断线。
.
❖ 2.2．垂直比例 地形剖面图的水平
比例应与原地形平面图的 比例一致，垂直比例可根 据地形情况适当调整。当 原地形平面图的比例过小、 地形起伏不明显时，可将 垂直比例扩大5-20倍。
第一节 透视图的画法
❖ 一、透视的基本特征及规律
.
❖ 二、透视角度的选择 ❖ 三、怎样画透视轮廓 ❖ 四、透视阴影的画法 ❖ 五、透视表现图中的分面及高光
.
第二节 鸟瞰图的画法 一、一点透视网格法 二、两点透视网格法 三、动点顶视鸟瞰图及其做法
本章要点：掌握园林设计透视及鸟瞰图的 绘制方法
.
第四章
现的各种技法
.
三、园景的平面、立面、剖面图 地形、水面、植物、和建筑 是构成园林实体的四大要素
园林中景物的平面、立(剖) 面图是以地形、水面、植物和建 筑及构筑物这些要素的水平面(或
水平剖面)和立(剖)面的正投 影所形成的视图。 园景剖面图是指某园景被一假想 的铅垂面剖切后，沿某一剖 切方向投影所得到的视图
.
注：园景平面、立面、剖面图常用的比例为1： 1X10n、1：2X10n、1：5X10n 。 比例宜注写在图名的右侧，比例数字应与图名字的 底线取平，字高比图名小一二个字号。
获得的交线的水平正投影图表示地形的
方法。两相邻等高线切面L之间的间距h
称为等高距，水平投影图中两相邻等高
线之间的垂直距离称为等高线平距。
一般地形图中只用两种等高线，一
种是基本等高线，称为首曲线，常用细
实线表示。另一种是每隔4根首曲线加粗
一根并注上高程的等高线，称为计曲线
。
.
1.2．坡级法 在地形图上，用坡度等级表示地形的陡缓和分布的方法
称做坡级法。 图式方法较直观，便于了解和分析地形，常用 于基地现状和坡度分析图中。
影线坡级图
.
1.3、高程标注法
当需要表示地 形图中某些特殊的 地形点时，可用十 字号或圆点标记这 些点，并在旁边注 该点到参照面的高 程，高程常注写到 小数点后第二位， 这些点常处于等高 线之间。
.
2、地形剖面图的作法
.
2.灌木和地被物的表示方法
.
3.草坪和草地的表示法 1.打点法 （b） 2.小短线法 (d\j) 3.线段排列法 (a\c\e\f\g) 4.乱线法（i）或m型线
条排列法(h)
.
4、水面的表示方法 1、线条法 3、平涂法
2、等深线法 4、添景物法
.
❖ 5、石块的表示方法 通常只用线条勾勒轮廓，轮廓线要粗些，石块面、
一、色彩表现的种类 1、水彩
色彩表现
2、水粉
3、彩色铅笔
4、马克笔
5、钢笔淡彩（用一种颜色）等
.
二、水彩的着色类型 1、色彩的平涂（水彩） 2、色彩的退晕 （1）单色平涂 （2）退晕 a、单色退晕 b、复色退晕 c、分格复色退晕
作 业：1)三原色平涂, 2）单色平涂, 3）单色退晕, 4）复色退晕, 5）分格复色退晕 .
第二章 平面、立面和剖面 第一节 投影的基本知识
一、投影的概念： 日常生活中，物体在灯光或阳光照射下，在墙面或地 面上所产生影子的自然现象叫做投影。包括投影中心 、投影线、物体、承影面。
.
二、投影的分类 根据投影线平 行与否，将投 影分为中心投 影和平行投影 。（如图）
.
正投影的投影线与承影面垂直，如平面和立面图。 斜投影的投影线与承影面倾斜，形成立体图形。
.
三、三面投影 正投影的特征
.
第二节 平面、立面和剖面
一、建筑平面、立面、剖面的概念 用三面投影可得到建筑物几个 面的外观。水平投影产生的视 图为屋顶平面图，正面和侧面 投影所得的视图为立面图。 立面有正立面和侧立面之分立 面也可以按朝向分为东立面、 西立面、南立面、北立面。 若用假设的水平面将建筑物剖 切开，移去上面部分，下部的 水平面正投影图就能反映建筑 物的内部平面为平面图，剖切 位置常选在窗台以上的高度。
第三节 树木的色彩表现 作业：各种树形的色彩表现
.
第四节 平面效果综合表现 作业：园林设计平面渲染图 本章要点：掌握园林设计平面图的色彩表 现的各种技法
.
❖ 第五节 彩铅效果综合表现 ❖ 作业：茶室平立剖面及总环境彩铅图 ❖ 本章要点：掌握园林设计图的彩铅表现
的技法
.
第六节 茶室环境色彩表现 作业：茶室鸟瞰图的色彩综合表现 本章要点：掌握园林设计图的综合表
