无刷直流永磁电动机设计流程和实例

无刷直流电机设计流程嘿，朋友！今天咱就来唠唠无刷直流电机设计这档子事儿。

这无刷直流电机啊，就像是一个神奇的小宇宙，里面藏着好多学问呢。

要开始设计无刷直流电机，第一步就得明确它的用途。

这就好比你要盖房子，得先知道这房子是用来住人啊，还是做仓库。

我有个朋友叫小李，他想设计一个用于小型无人机的无刷直流电机。

那他就得考虑这个电机要足够轻便，动力还得强劲，能让无人机飞得又稳又快。

这时候就像是给这个电机定了个大方向，就像航海的时候有了指南针一样。

接下来就是确定电机的主要参数啦。

这里面的门道可不少呢。

比如说额定功率、额定转速、转矩这些。

这额定功率啊，就像是一个人的力气大小。

要是功率定小了，就像让一个小孩去干大人的活，根本带不动嘛！而转速就好比一个人跑步的速度，转矩呢，有点像一个人能使出来的爆发力。

我曾经见过一个新手在设计无刷直流电机时，乱定参数，结果电机造出来，那性能差得呀，就像一辆破自行车，怎么骑都费劲。

选磁钢材料也是很关键的一步。

这磁钢材料就像是电机的灵魂所在。

不同的磁钢材料性能差别可大了去了。

有铁氧体磁钢，还有稀土永磁材料呢。

稀土永磁材料虽然贵一些，但是它的性能就像超级英雄一样厉害。

我跟同行老张讨论的时候，他就说：“这稀土永磁材料就像魔法材料一样，能让电机的性能一下子提升好几个档次，不过成本就像个拦路虎啊。

”这时候就得在性能和成本之间权衡，就像走钢丝一样，得小心翼翼。

然后就是绕组的设计啦。

绕组就像是电机的经脉一样。

绕组的匝数、线径这些都很重要。

匝数多了，就像给电机穿上了厚厚的衣服，电阻增大，电流就不好通过了。

匝数少了呢，又像是衣服穿得太薄，性能也会受影响。

这时候就得像裁缝一样，精心剪裁，找到最合适的匝数和线径。

我在学习绕组设计的时候，可没少向老师傅请教。

老师傅就说：“这绕组设计啊，就像绣花，一针一线都得恰到好处。

”转子和定子的设计也不能马虎。

转子就像电机的心脏，定子就像它的外壳。

转子的结构形状会影响电机的转动惯量。

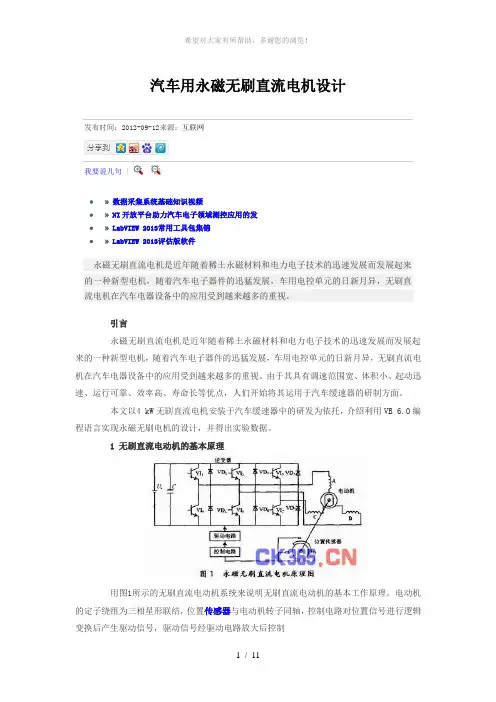

汽车用永磁无刷直流电机设计发布时间：2012-09-12来源：互联网我要说几句 |•» 数据采集系统基础知识视频•» NI开放平台助力汽车电子领域测控应用的发•» LabVIEW 2013常用工具包集锦•» LabVIEW 2013评估版软件永磁无刷直流电机是近年随着稀土永磁材料和电力电子技术的迅速发展而发展起来的一种新型电机，随着汽车电子器件的迅猛发展，车用电控单元的日新月异，无刷直流电机在汽车电器设备中的应用受到越来越多的重视。

引言永磁无刷直流电机是近年随着稀土永磁材料和电力电子技术的迅速发展而发展起来的一种新型电机，随着汽车电子器件的迅猛发展，车用电控单元的日新月异，无刷直流电机在汽车电器设备中的应用受到越来越多的重视。

由于其具有调速范围宽、体积小、起动迅速、运行可靠、效率高、寿命长等优点，人们开始将其运用于汽车缓速器的研制方面。

本文以4 kW无刷直流电机安装于汽车缓速器中的研发为依托，介绍利用VB 6.O编程语言实现永磁无刷电机的设计，并得出实验数据。

1 无刷直流电动机的基本原理用图1所示的无刷直流电动机系统来说明无刷直流电动机的基本工作原理。

电动机的定子绕组为三相星形联结，位置传感器与电动机转子同轴，控制电路对位置信号进行逻辑变换后产生驱动信号，驱动信号经驱动电路放大后控制逆变器的功率开关管，使电动机的各相绕组按一定的顺序工作。

当转子旋转到图2(a)所示的位置时，转子位置传感器输出的信号经控制电路逻辑变换后驱动逆变器，使VI1，VI 6(见图1)导通，及A，B两相绕组通电，电流从电源的正级流出，经VI1流入A相绕组，再从B相绕组流出，经VI6回到电源负极。

电枢绕组在空间产生的磁动势Fa如图2(a)所示，此时定转子磁场相互作用，使电动机的转子顺时针转动。

当转子在空间转过60°电角度，到达图2(b)所示位置时，同理此时VI1，VI2导通，使电动机的转子继续顺时针转动。

永磁无刷直流电机控制系统设计1.电机模型的建立：建立电机的数学模型是进行控制系统设计的第一步。

永磁无刷直流电机可以使用动态数学模型来描述其动态特性，常用的模型包括简化的转子动态模型和电动机状态空间模型。

简化的转子动态模型以电机的电磁转矩方程为基础，通过建立电机的电流-转速模型来描述电机的动态响应。

这个模型通常用于低频控制和电机启动阶段的设计。

电动机状态空间模型则是通过将电机的状态变量表示为电流和转速变量，用微分方程的形式描述电机的动态特性。

这个模型适用于高频控制和电机稳态响应分析。

2.控制器设计：经典的控制方法包括比例积分控制器（PI）和比例积分微分控制器（PID）。

比例积分控制器是最简单的控制器，通过调节电流的比例增益和积分时间来控制电机的速度。

这种控制器适用于低精度控制和对动态响应要求不高的应用。

比例积分微分控制器在比例积分控制器的基础上增加了微分项，通过调节微分时间来控制系统的阻尼比，提高系统的稳定性和动态响应。

3.参数调节：在控制器设计中，参数调节和整定是非常重要的环节，主要包括根据系统的要求选择合适的控制器参数，并进行优化。

参数调节可以通过试探法、经验法和优化算法等方法进行。

其中，试探法和经验法是相对简单的方法，通过调整控制器的参数值来达到稳定运行或者较好的控制性能。

优化算法可以通过数学模型和计算机仿真的方式进行，通过优化目标函数和约束条件，得到最合适的控制器参数。

总结起来，永磁无刷直流电机控制系统设计主要包括电机模型的建立、控制器设计和参数调节。

在设计过程中，需要根据系统的要求选择合适的控制器，通过参数调节和优化算法来提高系统的稳定性和动态性能。

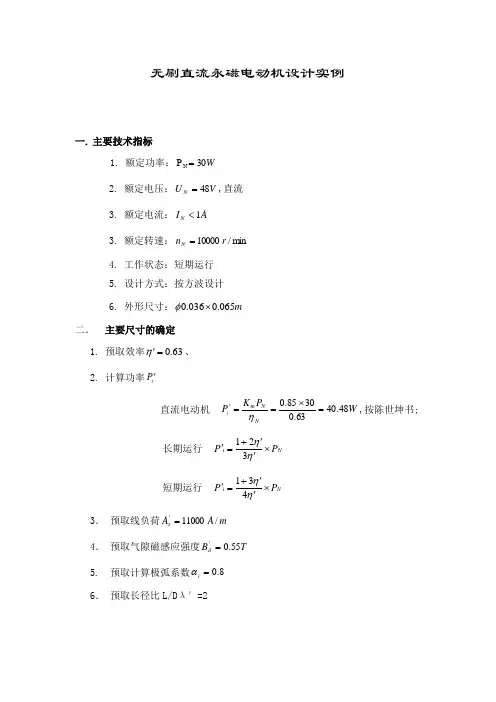

无刷直流永磁电动机设计实例一. 主要技术指标1. 额定功率：W 30P N =2. 额定电压：V U N 48=,直流3. 额定电流：A I N 1<3. 额定转速：m in /10000r n N =4. 工作状态：短期运行5. 设计方式：按方波设计6. 外形尺寸：m 065.0036.0⨯φ二． 主要尺寸的确定 1. 预取效率63.0='η、 2. 计算功率i P '直流电动机 W P K P NNm i 48.4063.03085.0'=⨯==η,按陈世坤书; 长期运行 N i P P ⨯''+='ηη321 短期运行 N i P P ⨯''+='ηη431 3． 预取线负荷m A A s /11000'= 4． 预取气隙磁感应强度T B 55.0'=δ 5. 预取计算极弧系数8.0=i α 6． 预取长径比L/D λ′=27．计算电枢内径m n B A P D N s i i i 23311037.110000255.0110008.048.401.61.6-⨯=⨯⨯⨯⨯⨯=''''='λαδ 根据计算电枢内径取电枢内径值m D i 21104.1-⨯= 8. 气隙长度m 3107.0-⨯=δ 9. 电枢外径m D 211095.2-⨯= 10. 极对数p=111. 计算电枢铁芯长 m D L i 221108.2104.12--⨯=⨯⨯='='λ根据计算电枢铁芯长取电枢铁芯长L= m 2108.2-⨯12. 极距 m p D i 221102.22104.114.32--⨯=⨯⨯==πτ 13. 输入永磁体轴向长m L L m 2108.2-⨯==三．定子结构 1. 齿数 Z=6 2. 齿距 m z D t i 22110733.06104.114.3--⨯=⨯⨯==π3. 槽形选择梯形口扇形槽,见下图;4. 预估齿宽: m K B tB b Fe t t 2210294.096.043.155.010733.0--⨯=⨯⨯⨯==δ ,t B 可由设计者经验得,t b 由工艺取m 210295.0-⨯5. 预估轭高: m B K B a K lB h j Fe i Fe j j 211110323.056.196.0255.08.02.222-⨯=⨯⨯⨯⨯=≈Φ=δδτ1j B 可由设计者经验得,1j h 由工艺取m 210325.0-⨯根据齿宽和轭高作出下图,得到具体槽形尺寸6. 气隙系数 135.1)5()5(2010101=-++=b b t b t K δδδ7．电枢铁心轭部沿磁路计算长度m h ph h D L j ij t i i 2111110064.2)21(2)2(-⨯=+-⨯++=απ8．槽面积2410272.0m S -⨯=电枢铁芯材料确定从数据库中读取电枢冲片材料DW540-50电枢冲片叠片系数96.01=Fe K 电枢冲片材料密度331/1075.7m j ⨯=ρ电枢冲片比损耗kg W p s /16.2)50/10(=四.转子结构1. 转子结构类型:瓦片磁钢径向冲磁2. 永磁体外径m D D i m 211026.12-⨯=-=δ3. 永磁体内径m H D D m m mi 21086.02-⨯=-=4. 永磁体极弧系数8.0=m α5. 紧圈外经D 2=m 21032.1-⨯6. 永磁材料磁化方向截面积24221043.421026.114.3108.28.02m p D L S mm m m ---⨯=⨯⨯⨯⨯⨯==πα7. 永磁材料的选取永磁体材料：钕铁硼 剩磁r B ：矫顽力c H ：796 kA/m 永磁体材料密度m ρ:cm 38. r B 对应的磁通Wb S B m r r 41087676.4-⨯=⋅=φ 9．c H 对应的磁势A D D H F mim c c 3200)2(2=-= 10． 转子轭材料选择由于转子较细,故转轴、磁轭为一体,选用10号钢 11．转子磁轭等效宽度 m D D D D b i mi i e j 22222221033.02102.01086.022---⨯=⨯-⨯=-=-=12．转子磁轭沿磁路方向长度瓦片m pD D b L mii e j j 222221083.0)21(4)(-⨯=-++=απ五、磁路计算1. 漏磁系数2.1=σ2. 气隙磁通δδδταB L B i 926.4==Φ3．空载电枢齿磁密δδδB B K b t B B Fe t t 588.296.010295.010733.022=⨯⨯⨯⨯==-- 4. 空载电枢轭磁密δδδB B L K h B Fe j j 819.28.296.0325..02926.4211=⨯⨯⨯=Φ=5. 空载转子轭磁密δδδσB B L b B j j 198.38.233.02926.42.1222=⨯⨯⨯=Φ= 6. 气隙磁势A B B B K F 462610127.010135.11007.06.1106.1⨯=⨯⨯⨯⨯⨯=⨯=-δδδδδδ7. 定子齿磁势A H H h H F t t t t t 22109.01045.022--⨯=⨯⨯== 8. 定子轭部磁势A H L H F j j j j 211110064.2-⨯== 9. 转子轭部磁势A H L H F j j j j 222221083.0-⨯== 10． 总磁势∑+++=21j j t F F F F F δ 11. 总磁通Wb B m 410926.42.1-⨯⨯=Φ=Φδδσ12.空载特性曲线计算见表;因为表面磁钢永磁电机电动机负载时气隙的合成磁场与空载时差不多;六．电路计算1. 绕组形式及电子开关形式：两相导通星形三相六状态 2. 绕组系数采用单层集中整距绕组,即 第一节距)(31槽==τy 每极每相槽数12pmZq ==m 是相数；p 为极对数 故绕组系数1=w K3. 预取空载转速m in /120000r n =' 4. 每相绕组串联匝数φW '0.7V U 24.8025.700为管子压降，取匝，∆=Φ'∆-='δφαpn UU W i取匝82W =φ5. 电枢总导体数根4922==φmW N6. 实际每槽导体数N s =N/Z=82根7. 实际空载转速0nmin /11742109039.28217.02488.05.725.7400r pW U U n i=⨯⨯⨯⨯-⨯⨯=Φ∆-=-δφα8. 计算绕组端部长度m pD D pDav l i b 211101.42)2)(2.122.1-⨯=+=='ππ 9. 计算电枢绕组每匝平均长度m l L L bav 2108.13)(2-⨯='+= 10． 预估导线截面积2661007086.01101463.04830m a J U P S aN N c-⨯=⨯⨯⨯⨯=''='η 式中26'/1014m A J a⨯=为预取导线电流密度 1=a 为每相绕组支路数 11. 导线选取选择F 级绝缘导线QZY-2 导线计算截面积26210066.04m d S c c -⨯==π导线最大截面积262max max 10092.04m d S c c -⨯==π导线直径md m d c c 3max 310342.01029.0--⨯=⨯=12. 槽满率计算公式选择35.01042max=⨯⋅=-S c s s S S N K π13. 实际导线电流密度26'/1015m A aS U P J c N Na ⨯==η 14. 每相电枢绕组电阻Ω==⨯=Φ-31022)20(62)20(20cavcava S a l W S ma Nl r ρρ式中)/(0157.02)20(m mm ⋅Ω=ρ为导线的电阻率 设电机绕组的工作温度t 为75C 0,则导线工作温度电阻Ω=⨯-+=65.3])20(1[20t a at p t r r 式中00395.0=t p 为导线的电阻温度系数七．电枢反应计算1. 起动电流 A r UU I atst 77.722=∆-=2. 起动时每极直轴电枢反应最大值A K W I F w st sdm 27643==φ 3. 额定工作时的反电动势 V n W pC N ie 5.39152'==δφφα 4. 额定工作时电枢电流 A r EU U I ata 97.022=-∆-=5. 额定工作时最大直轴去磁磁势A K W I F W a adm 3443==φ 6. 负载工作点：根据sdm F 和adm F ,可在空载永磁体工作图上作出负载和起动时的特性曲线2、3,求负载特性曲线与永磁体去磁曲线的交点,得负载工作点：负载气隙磁感应强度T B 5872.0=δ 负载气隙磁通Wb 4108925.2-⨯=Φδ负载电枢齿磁感应强度t B = 负载电枢轭磁感应强度j B =7. 额定工作时电磁转矩m N I W pT a iem .0366.04==δφφπα8. 起动电磁转矩 m N I C T st T st .293.0=Φ=δ 八. 性能计算1. 电枢铜损W r I p at a Cu 87.622== 2. 电枢铁损W G B G B f p K p j j t t a Fe 11.4)()50)(50/10(12123.1=+= 式中a K ------铁损工艺系数,取2=a K1j G ------定子轭重kg L h D D G j s j 05816.010])2([43211211=⨯--=-πρt G ------定子齿重kg ZL h b G t t s t 0173.0103=⨯=-ρ3. 轴承摩擦损耗W n G K p N p mp mpn 05.1103=⨯=-Kmp=3,p G 为磁钢重 转子轭重 转轴重 传感器转子重的和 3=mp K 为默认情况,可让用户自己指定kg G G G G r g m p 035.0=++=4. 风损W L n D p N mpb 13.01026332=⨯=-5. 机械损耗和铁损W p p p p mpb mpn Fe 29.5=++='6. 考虑到附加损耗后的机械损耗和铁损 W p p 877.63.1='=系数可选 7. 开关管损耗W U I p a 358.12=∆⨯=∆8. 电机总损耗W p p p p Cu 1.15=++=∆∑9. 输入功率W I U P a N 56.461==10. 输出功率W p P P N 46.311=-=∑ 11. 效率%57.67%1001=⨯=P P N η 12. 摩擦转距m N n p T N.00657.056.90== 13. 额定输出转距 m N T T T em .03.002=-=。

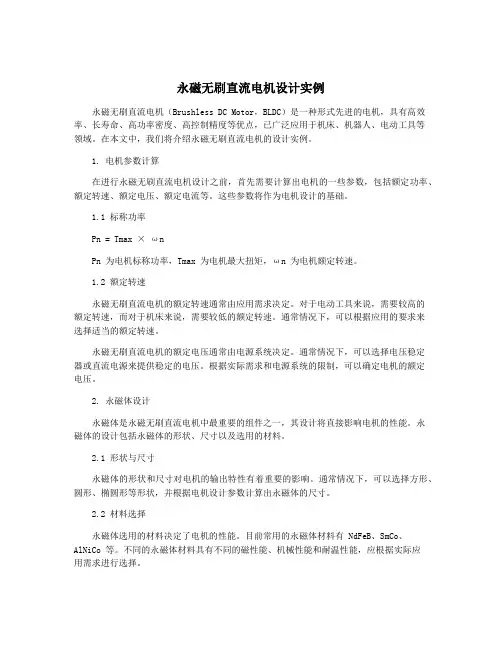

永磁无刷直流电机设计实例永磁无刷直流电机（Brushless DC Motor，BLDC）是一种形式先进的电机，具有高效率、长寿命、高功率密度、高控制精度等优点，已广泛应用于机床、机器人、电动工具等领域。

在本文中，我们将介绍永磁无刷直流电机的设计实例。

1. 电机参数计算在进行永磁无刷直流电机设计之前，首先需要计算出电机的一些参数，包括额定功率、额定转速、额定电压、额定电流等。

这些参数将作为电机设计的基础。

1.1 标称功率Pn = Tmax × ωnPn 为电机标称功率，Tmax 为电机最大扭矩，ωn 为电机额定转速。

1.2 额定转速永磁无刷直流电机的额定转速通常由应用需求决定。

对于电动工具来说，需要较高的额定转速，而对于机床来说，需要较低的额定转速。

通常情况下，可以根据应用的要求来选择适当的额定转速。

永磁无刷直流电机的额定电压通常由电源系统决定。

通常情况下，可以选择电压稳定器或直流电源来提供稳定的电压。

根据实际需求和电源系统的限制，可以确定电机的额定电压。

2. 永磁体设计永磁体是永磁无刷直流电机中最重要的组件之一，其设计将直接影响电机的性能。

永磁体的设计包括永磁体的形状、尺寸以及选用的材料。

2.1 形状与尺寸永磁体的形状和尺寸对电机的输出特性有着重要的影响。

通常情况下，可以选择方形、圆形、椭圆形等形状，并根据电机设计参数计算出永磁体的尺寸。

2.2 材料选择永磁体选用的材料决定了电机的性能。

目前常用的永磁体材料有 NdFeB、SmCo、AlNiCo 等。

不同的永磁体材料具有不同的磁性能、机械性能和耐温性能，应根据实际应用需求进行选择。

3. 绕组设计绕组是永磁无刷直流电机中的另一个关键组件，在电机的输出特性和效率上起着重要作用。

绕组的设计涉及到绕组的形状、导线直径、匝数和线材材料等方面。

绕组的形状通常与永磁体相对应，可以根据永磁体的形状来确定绕组的形状。

3.2 导线直径导线直径直接影响到电机的电阻和电感，对电机的输出特性和效率有着重要影响。

永磁无刷直流电动机驱动设计的设计方法永磁无刷直流电动机是一种高效、低噪音、低维护成本的电动机，因其在工业、家电、电动车等领域的广泛应用而备受关注。

本文将介绍永磁无刷直流电动机驱动设计的设计方法。

首先，需要确定电机的参数，包括电机的额定电压、额定电流、额定转速、额定扭矩等。

然后，根据这些参数设计电机的控制器，控制器通常包括功率级、控制模块、电流感应模块等。

在功率级方面，通常采用功率MOS管来实现电机的驱动；在控制模块方面，通常采用PID控制算法来调节电机的转速和转矩；在电流感应模块方面，通常采用霍尔元件或电流互感器来实现电流的采集。

其次，需要确定电机的控制方式，通常有FOC和SVPWM两种方式。

FOC是一种基于空间矢量的控制方式，可以通过调节电机的电流和转矩来实现高效、精确的控制；SVPWM是一种基于正弦信号的控制方式，可以通过调节电机的频率和相位来实现高效、平滑的转速和转矩控制。

最后，需要进行电机的驱动测试和调试。

在测试中，需要对电机的转速、转矩、效率等进行测试，并对控制参数进行调整；在调试中，需要对电机的控制器进行调试，例如调整PID控制算法的参数、调整FOC或SVPWM算法的参数等。

综上所述，永磁无刷直流电动机的驱动设计需要确定电机的参数、设计控制器、确定控制方式，并进行测试和调试。

通过合理的设计和调试，可以实现高效、低噪音、低维护成本的电机控制。

- 1 -。

永磁无刷直流电动机的设计和仿真研究一、本文概述本文旨在全面探讨永磁无刷直流电动机（Permanent Magnet Brushless DC Motor, PMBLDCM）的设计和仿真研究。

永磁无刷直流电动机作为现代电力驱动系统的关键组件，具有高效率、高功率密度、低噪音和低维护成本等诸多优点，因此在电动汽车、航空航天、家用电器等领域得到了广泛应用。

本文将从理论基础、设计原则、仿真方法、优化策略等多个方面，对永磁无刷直流电动机的设计和仿真进行深入研究。

本文将概述永磁无刷直流电动机的基本工作原理和结构特点，为后续的设计研究和仿真分析奠定理论基础。

接着，重点讨论电动机设计过程中的关键因素，包括绕组设计、磁路设计、热设计以及电磁兼容性设计等，并提出相应的设计原则和优化策略。

在此基础上，本文将探讨基于数值计算的仿真分析方法，包括有限元分析、电路仿真、热仿真等，以评估电动机的性能和可靠性。

本文将总结永磁无刷直流电动机设计和仿真研究的最新进展，展望未来的发展趋势和研究方向。

通过本文的研究，旨在为读者提供一套完整的永磁无刷直流电动机设计和仿真分析框架，为推动该领域的技术进步和应用发展做出贡献。

二、永磁无刷直流电动机的基本原理与特点永磁无刷直流电动机（Permanent Magnet Brushless DC Motor, PMBLDCM）是一种结合了直流电机与无刷电机技术的先进电动机类型。

其基本原理在于利用永久磁铁产生的恒定磁场作为电机的励磁场，并通过电子换向器实现电流的换向，从而实现电机的连续旋转。

这种设计消除了传统直流电机中的机械换向器和电刷，显著提高了电机的运行效率和可靠性。

高效率：由于消除了机械换向器和电刷，减少了能量损失和摩擦，使得PMBLDCM具有更高的运行效率。

高转矩密度：永磁体产生的恒定磁场使得电机在相同体积下能够产生更大的转矩。

良好的调速性能：通过电子换向器，可以实现对电机转速的精确控制，满足各种应用需求。

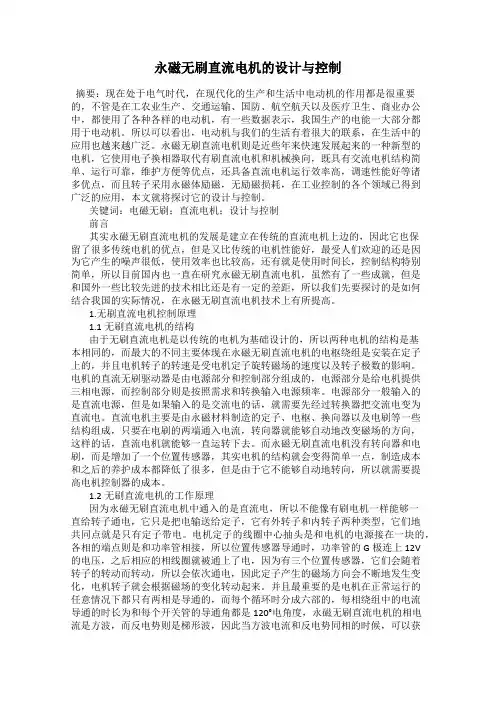

永磁无刷直流电机的设计与控制摘要：现在处于电气时代，在现代化的生产和生活中电动机的作用都是很重要的，不管是在工农业生产、交通运输、国防、航空航天以及医疗卫生、商业办公中，都使用了各种各样的电动机，有一些数据表示，我国生产的电能一大部分都用于电动机。

所以可以看出，电动机与我们的生活有着很大的联系，在生活中的应用也越来越广泛。

永磁无刷直流电机则是近些年来快速发展起来的一种新型的电机，它使用电子换相器取代有刷直流电机和机械换向，既具有交流电机结构简单、运行可靠，维护方便等优点，还具备直流电机运行效率高，调速性能好等诸多优点，而且转子采用永磁体励磁，无励磁损耗，在工业控制的各个领域已得到广泛的应用，本文就将探讨它的设计与控制。

关键词：电磁无刷；直流电机；设计与控制前言其实永磁无刷直流电机的发展是建立在传统的直流电机上边的，因此它也保留了很多传统电机的优点，但是又比传统的电机性能好，最受人们欢迎的还是因为它产生的噪声很低，使用效率也比较高，还有就是使用时间长，控制结构特别简单，所以目前国内也一直在研究永磁无刷直流电机，虽然有了一些成就，但是和国外一些比较先进的技术相比还是有一定的差距，所以我们先要探讨的是如何结合我国的实际情况，在永磁无刷直流电机技术上有所提高。

1.无刷直流电机控制原理1.1无刷直流电机的结构由于无刷直流电机是以传统的电机为基础设计的，所以两种电机的结构是基本相同的，而最大的不同主要体现在永磁无刷直流电机的电枢绕组是安装在定子上的，并且电机转子的转速是受电机定子旋转磁场的速度以及转子极数的影响。

电机的直流无刷驱动器是由电源部分和控制部分组成的，电源部分是给电机提供三相电源，而控制部分则是按照需求和转换输入电源频率。

电源部分一般输入的是直流电源，但是如果输入的是交流电的话，就需要先经过转换器把交流电变为直流电。

直流电机主要是由永磁材料制造的定子、电枢、换向器以及电刷等一些结构组成，只要在电刷的两端通入电流，转向器就能够自动地改变磁场的方向，这样的话，直流电机就能够一直运转下去。

无刷直流电动机的设计无刷直流电动机（BLDC）是一种基于电子换向器和磁传感器的新型电机，具有高效率、高功率密度、高可靠性、无摩擦等优点，广泛应用于工业、农业、家电和汽车等领域。

本文将介绍无刷直流电动机的设计原理、设计流程和一些关键技术。

一、设计原理无刷直流电动机的工作原理是利用永磁体和电流产生的磁场相互作用，从而产生转矩。

它的转子由一个或多个永磁体组成，通过电流换向器控制电流的方向，从而实现转子的旋转。

无刷直流电动机通常采用三相设计，每相之间的换向角为120度。

二、设计流程1.确定电机的额定功率和转速。

根据设计要求，确定电机的额定功率和转速。

这些参数将决定电机的尺寸、材料和冷却方式等。

2.选择永磁材料和磁路设计。

根据电机的运行环境和功率需求，选择合适的永磁材料。

同时，设计磁路以确保磁通密度的均匀分布和最小的磁路损耗。

3.设计定子绕组和绝缘系统。

根据电机的功率和电压要求，设计定子绕组。

同时，设计合适的绝缘系统以确保电机的安全性和可靠性。

4.确定电流换向器的拓扑和控制策略。

选择合适的电流换向器拓扑（如半桥、全桥等）以及控制策略（如PWM控制、电流环控制等），以实现电机的换向操作。

5.进行磁场分析和电磁设计。

通过磁场分析软件，进行电磁设计。

通过磁场分析，可以得到电机的特性曲线、转矩和功率密度等指标。

6.进行结构设计和热分析。

根据电机的尺寸和电机的工作环境，进行结构设计和热分析。

结构设计要考虑机械强度、制造成本等因素，热分析要考虑散热方式和绝缘系统。

7.制造和测试。

根据设计图纸进行电机的制造。

制造完成后，进行测试，通过测试结果对电机的设计进行修正和优化。

三、关键技术1.电磁设计技术。

电磁设计是无刷直流电动机设计的核心技术，它涉及到永磁体选材、磁路参数计算、磁场分析等方面。

2.电流换向器设计技术。

电流换向器是控制无刷直流电动机运行的关键部件，它的设计直接影响到电机的性能。

目前常用的换向器有半桥、全桥等拓扑，选择合适的拓扑和控制策略对电机的效率和稳定性有重要影响。

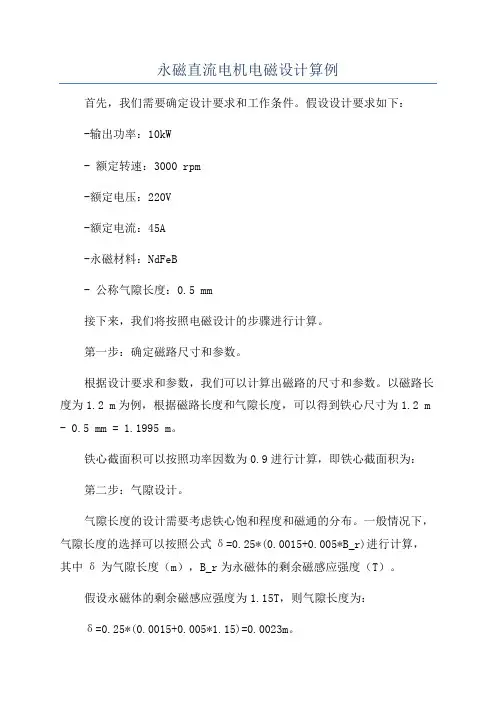

永磁直流电机电磁设计算例首先，我们需要确定设计要求和工作条件。

假设设计要求如下：-输出功率：10kW- 额定转速：3000 rpm-额定电压：220V-额定电流：45A-永磁材料：NdFeB- 公称气隙长度：0.5 mm接下来，我们将按照电磁设计的步骤进行计算。

第一步：确定磁路尺寸和参数。

根据设计要求和参数，我们可以计算出磁路的尺寸和参数。

以磁路长度为1.2 m为例，根据磁路长度和气隙长度，可以得到铁心尺寸为1.2 m - 0.5 mm = 1.1995 m。

铁心截面积可以按照功率因数为0.9进行计算，即铁心截面积为：第二步：气隙设计。

气隙长度的设计需要考虑铁心饱和程度和磁通的分布。

一般情况下，气隙长度的选择可以按照公式δ=0.25*(0.0015+0.005*B_r)进行计算，其中δ为气隙长度（m），B_r为永磁体的剩余磁感应强度（T）。

假设永磁体的剩余磁感应强度为1.15T，则气隙长度为：δ=0.25*(0.0015+0.005*1.15)=0.0023m。

第三步：磁通计算。

根据设计要求和参数，我们可以计算出磁通的大小。

磁通的计算可以按照公式Φ=(A*B_g)/(K*1000)进行，其中Φ为磁通（Wb），A为铁心截面积（m^2），B_g为气隙磁感应强度（T）。

假设气隙磁感应强度为0.78T，则磁通为：第四步：磁场分析。

接下来，我们需要进行磁场分析，确定永磁体的形状和尺寸。

根据设计要求和参数，可以计算出永磁体的尺寸和相关参数。

以永磁体的长度为0.1m为例，根据磁通和永磁体长度，可以得到永磁体截面积为：第五步：定子绕组计算。

根据设计要求和参数，我们可以计算出定子绕组的尺寸和参数。

以定子的槽数为36槽，每槽两匝为例，根据公式可以计算得到定子槽的宽度为：b=(A_m*K)/(n_s*h_s)=(0.0125*1)/(36*0.025)=0.0111m。

至此，根据设计要求和参数，我们完成了永磁直流电机的电磁设计。

maxwell永磁无刷电机设计步骤1.首先确定所需的电机参数和性能要求。

First, determine the required motor parameters and performance requirements.2.进行磁路设计，确定合适的磁路结构和材料。

Proceed with the magnetic circuit design to determine the appropriate magnetic circuit structure and materials.3.计算电机的电磁特性，包括磁场分布和磁通量。

Calculate the motor's electromagnetic characteristics, including magnetic field distribution and magnetic flux.4.根据电磁特性设计转子和定子的结构和尺寸。

Design the structure and dimensions of the rotor and stator based on the electromagnetic characteristics.5.选择合适的永磁材料和磁钢，确保电机具有足够的磁场强度和磁通量密度。

Select appropriate permanent magnet materials and magnetic steel to ensure that the motor has sufficient magnetic field strength and flux density.6.进行绕组设计，确定绕组的匝数和布局。

Proceed with the winding design to determine the number of turns and layout of the windings.7.确定合适的磁轴位置和机械结构设计要求。

永磁无刷直流电机控制系统设计永磁无刷直流电机控制系统设计一、引言永磁无刷直流电机（Permanent Magnet Brushless DC Motor，简称BLDC）是一种新型的电动机，具有结构简单、运行可靠、效率高等优点，在工业、交通、家电等领域得到广泛应用。

为了实现对BLDC电机的精确控制，设计一个高效稳定的控制系统成为必要之举。

本文将分析和论述永磁无刷直流电机控制系统设计的一些关键要素和方法。

二、永磁无刷直流电机基本原理BLDC电机是通过控制电流通与断，使电机的一组定子绕组提供恒定的磁场，从而推动转子转动的一种电动机。

根据转子上磁极的个数，可以分为两极、四极、六极等型号的BLDC电机。

当定子绕组中的三个相位依次通断电流时，电机能够顺利运转。

三、BLDC电机控制系统设计要素1. 传感器信号获取为了控制BLDC电机的运行，需要获取电机运行状态的反馈信号。

常用的传感器有霍尔效应传感器和位置传感器。

霍尔效应传感器可以感知电机转子磁场的变化，提供转子位置的信息。

位置传感器则提供更加精确的转子位置反馈，用以计算电机的转速和角度。

2. 电机控制算法在BLDC电机控制系统中，常用的控制算法有直接转矩控制（Direct Torque Control，简称DTC）和磁场定向控制（Field Oriented Control，简称FOC）等。

DTC算法通过对电流和磁通矢量进行控制，能够在实时动态调整电机的转矩和速度。

FOC算法则是通过调整控制电流的矢量方向，实现对电机转矩和速度的精确控制。

3. 电机驱动器选型电机驱动器是BLDC电机控制系统中的一个重要组成部分，其功能是将控制信号转化为实际电机转子的驱动电流。

在选择电机驱动器时，要考虑电机的功率、电压范围、控制接口等因素。

常见的驱动器类型有电流型和电压型两种，根据电机的实际需求进行选择。

四、永磁无刷直流电机控制系统设计方法1. 系统硬件搭建首先需要根据电机的参数和要求，选取合适的传感器和驱动器，并进行硬件搭建。

永磁直流无刷电机实用设计及应用技术1. 引言1.1 概述随着科技的不断发展，无刷电机在各个领域的应用越来越广泛。

其中，永磁直流无刷电机作为一种重要的驱动装置，在电动汽车、工业自动化设备和家用电器等领域中扮演着重要角色。

本文将对永磁直流无刷电机进行实用设计及应用技术的全面探讨，旨在帮助读者更好地理解并应用该技术。

1.2 文章结构本文分为五个主要部分：引言、永磁直流无刷电机的原理和特点、实用设计技术、应用案例分析以及结论与展望。

通过这些内容，我们将全面介绍永磁直流无刷电机及其相关技术的基本原理、实际应用过程中需要考虑的设计参数，以及一些常见的应用案例。

最后，我们将总结研究成果，并探讨未来该领域的发展趋势和前景。

1.3 目的本文的主要目的是介绍永磁直流无刷电机实用设计及其应用技术，从而使读者能够了解和掌握这一重要领域的知识。

通过深入研究各种设计和优化技术，我们可以更好地理解电动汽车、工业自动化设备和家用电器等领域中永磁直流无刷电机的应用，并为实际工程设计提供参考和指导。

同时，本文也旨在为未来的研究和创新提供一定的启示，并展望该领域的发展趋势。

2. 永磁直流无刷电机的原理和特点:2.1 原理介绍:永磁直流无刷电机是一种利用永磁体产生磁场，通过电子器件控制换相的电机。

其工作原理基于法拉第感应定律和洛伦兹力定律。

在该电机中，通过转子上的永磁体所产生的磁场与由驱动器产生的旋转磁场进行交互作用，从而实现电机运转。

2.2 特点分析:永磁直流无刷电机具有以下几个特点：(1)高效率：相比传统直流有刷电机，无刷电机采用固态换向器件，减少了刷子摩擦损耗和碳粉污染等问题，因此具有较高的效率。

(2)低维护成本：无刷电机没有刷子和换向环境等易损部件，从而降低了维护成本，并延长了使用寿命。

(3)快速响应能力：无刷电机具有较高的动态响应能力，并且可以通过调整驱动器参数来实现不同的控制策略，以满足不同工况下的要求。

(4)高功率密度：由于无刷电机采用了永磁体产生较强磁场，而且没有绕组饱和现象，因此具有较高的功率密度。

永磁无刷直流电机的设计摘要：永磁无刷直流电机是一种新型电机，其特点是不需要传统的机械电刷，因此在家用电器等领域得到广泛运用。

其简单结构、高可靠性和高效率使其备受青睐。

关键词：永磁无刷直流电机；设计虽然其工作原理与传统的电磁式直流电机相似，但借助高性能的永磁材料和电子控制技术，这种电机在单位体积内能提供较高的转矩，同时转矩惯性比较小，启动时的转矩也很大，此外，其调速特性也相当优越。

因此，在家用电器领域，永磁无刷直流电机得以广泛应用。

1.永磁无刷直流电机的主要特点和应用1.1永磁无刷直流电机的主要特点(1) 由于无电火花和磨损问题，永磁无刷直流电机拥有卓越的工作寿命和高度可靠性。

(2) 其低转动惯量和高转矩惯量比使其具有出色的响应速度。

(3) 通过永磁体产生的气隙磁场，使得电机的效率和功率因数保持在高水平，且发热主要分布在定子上，便于热量散发。

(4) 虽然与有刷直流电机相比略微成本较高，但与异步电机相比，其控制性能卓越。

1.2永磁无刷直流电机的主要应用目前，不断扩大的市场需求迅速推动了永磁无刷直流电机的蓬勃发展。

自上世纪90年代起，随着科技的不断进步，永磁材料的性能得到了显著提升。

尤其以钕铁硼等第三代永磁材料为代表，不仅在耐腐蚀性方面有了巨大突破，其在高温环境下的稳定性也得到了显著提升，同时生产成本也在逐步降低。

许多高校和制造单位都在永磁无刷直流电机的研发中投入了大量资源，为其发展注入了新的活力。

永磁无刷直流电机的功率范围广泛，从毫瓦级到数十千瓦级不等，为用户提供了多样的选择。

2.无刷直流电机的结构及工作原理2.1无刷直流电机的基本结构无刷直流电机的基本组成结构包括电机本体、转子位置传感器和电子换相电路，具体如图2.1所示。

图2.1永磁无刷直流电机系统的组成结构示意图无刷直流电机的结构类似于永磁同步电机，其核心部分是电机本体，是实现机电能量转换的核心。

因此，其设计在确保整个系统可靠运行方面具有关键性作用。

无刷直流电动机程序的设计说明无刷直流电动机（BLDC）是一种通过控制器来驱动转子的永磁电机，它具有高效率、高功率密度、高可靠性和低噪音等优点，被广泛应用于工业和消费电子设备中。

本设计说明将详细介绍BLDC电机程序的设计原则、功能模块和实现方法。

一、设计原则1.确定需求：在进行BLDC电机程序的设计之前，需要明确电机的工作特性、效率要求、控制精度和稳定性等需求。

2.选择算法：根据需求和使用场景选择合适的控制算法，常用的算法有基于电流控制的直接转矩控制（DTC）、感应电动机控制（IMC）和速度控制算法等。

3.硬件平台：选择合适的硬件平台实现BLDC电机的控制，包括控制器、电源和传感器等。

4.软件开发：根据硬件平台的特性，选择合适的开发工具和编程语言进行程序开发。

5.调试和测试：进行程序的调试和测试，优化程序性能和控制精度。

6.部署和维护：最终将程序部署到目标平台上，对电机进行稳定长期的运行和维护。

二、功能模块BLDC电机程序主要包括下述功能模块：1.传感器接口模块：负责与传感器进行通信，并读取电机运行过程中的实时参数，如转子位置、转速和电流等。

2. 转子位置估计模块：通过读取传感器的数据来估计转子的位置，可以采用霍尔传感器、编码器或者反电动势（back EMF）等方法进行位置估计。

3.控制算法模块：根据转子的位置和转速，使用相应的控制算法来生成转矩控制信号，控制电机的运行。

4.功率控制模块：根据控制信号，控制功率器件（如MOSFET）的开关状态，实现电机的正反转和转矩调节等功能。

5.保护模块：监测电机运行过程中的电流、温度和电压等参数，当参数异常时，进行相应的保护动作，以防止电机损坏。

6.通信接口模块：与上层控制系统进行通信，接受控制指令和返回电机运行状态等信息。

三、实现方法BLDC电机程序的实现方法如下：1.使用C/C++等高级编程语言编写程序，根据目标硬件平台的特性进行代码的优化和适配。

2.将功能模块划分为不同的函数或模块，使用模块化的方式进行程序开发，提高代码的可读性和可维护性。
