三相交流电路电压,电流的测量实验报告三相交流电路电压、电流的测量实验报告一、实验目的1、熟悉三相交流电路的连接方式。

2、掌握三相交流电路中电压和电流的测量方法。

3、理解三相交流电路中电压和电流的关系。

二、实验原理三相交流电源由三个频率相同、幅值相等、相位互差 120°的正弦交流电压源组成。

在三相四线制供电系统中，有三根相线（火线）和一根中性线（零线）。

相线与相线之间的电压称为线电压，相线与中性线之间的电压称为相电压。

在星形连接（Y 形连接）中，线电压是相电压的√3 倍，且线电压超前相应的相电压 30°。

在三角形连接（△形连接）中，线电压等于相电压。

电流的测量可以使用电流表，通过将电流表串联在电路中进行测量。

三、实验设备1、三相交流电源2、交流电压表3、交流电流表4、若干导线5、三相负载（电阻、电感、电容等）四、实验步骤1、按星形连接方式连接三相负载将三相负载的三个端点分别连接到三相交流电源的三根相线上，负载的公共点连接到中性线上。

用交流电压表测量三相电源的相电压和线电压，记录测量值。

用交流电流表测量各相的电流，记录测量值。

2、按三角形连接方式连接三相负载将三相负载依次首尾相连，形成一个闭合的三角形，然后将三角形的三个顶点分别连接到三相交流电源的三根相线上。

用交流电压表测量三相电源的线电压，记录测量值。

用交流电流表测量各相的电流，记录测量值。

3、改变负载的性质（电阻、电感、电容），重复上述步骤，观察电压和电流的变化。

五、实验数据记录与处理1、星形连接｜测量项目｜测量值｜｜｜｜｜相电压 UAN ｜＿____ V ｜｜相电压 UBN ｜＿____ V ｜｜相电压 UCN ｜＿____ V ｜｜线电压 UAB ｜＿____ V ｜｜线电压 UBC ｜＿____ V ｜｜线电压 UCA ｜＿____ V ｜｜相电流 IA ｜＿____ A ｜｜相电流 IB ｜＿____ A ｜｜相电流 IC ｜＿____ A ｜2、三角形连接｜测量项目｜测量值｜｜｜｜｜线电压 UAB ｜＿____ V ｜｜线电压 UBC ｜＿____ V ｜｜线电压 UCA ｜＿____ V ｜｜相电流 IA ｜＿____ A ｜｜相电流 IB ｜＿____ A ｜｜相电流 IC ｜＿____ A ｜3、数据分析比较星形连接和三角形连接时的线电压和相电压关系，验证理论推导。

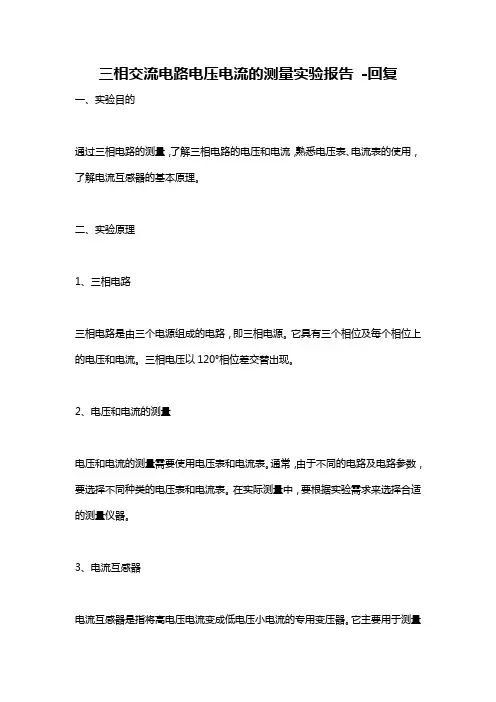

三相交流电路电压电流的测量实验报告-回复一、实验目的通过三相电路的测量，了解三相电路的电压和电流，熟悉电压表、电流表的使用，了解电流互感器的基本原理。

二、实验原理1、三相电路三相电路是由三个电源组成的电路，即三相电源。

它具有三个相位及每个相位上的电压和电流。

三相电压以120°相位差交替出现。

2、电压和电流的测量电压和电流的测量需要使用电压表和电流表。

通常，由于不同的电路及电路参数，要选择不同种类的电压表和电流表。

在实际测量中，要根据实验需求来选择合适的测量仪器。

3、电流互感器电流互感器是指将高电压电流变成低电压小电流的专用变压器。

它主要用于测量大电流，是电测中的一种基本仪器。

在使用电流互感器时，要注意合适的选用范围。

具体操作时，将电流互感器接在三相电路中，以测量电路中的电流。

三、实验器材三相电源、电压表、电流表、电流互感器、连接电缆、插头和插座、实验台。

四、实验过程1、首先检查三相电源的接线是否正常，电源开关是否打开，保证实验环境的安全。

2、按照图1连接实验线路，将电压表接在Uab上，将电流表接在Ia上，并将电流互感器插在Ia电路上。

3、将电源开关打开，按下电流表、电压表的启动钮，观察实验电路的电压和电流读数，记录三相电路的电压和电流读数。

4、将实验中测得的电压和电流数据整理成表格，计算出三相电路的平均电压、有效值电压以及平均电流、有效值电流。

5、反复测量，取平均值，减小可能由于仪器误差带来的误差。

五、实验结果及分析1、实验数据记录通过实验，可以得到三相电路的电压和电流读数，如下表所示：电压（V）电流（A）-220.0 2.0222.2 2.1219.8 2.2-2、实验结果分析三相电路的平均电压、有效值电压、平均电流以及有效值电流计算公式如下：平均电压V_avg = 1/3 (Vab+Vbc+Vca)有效值电压V_rms = 1/√3 V_avg平均电流I_avg = 1/3 (Ia+Ib+Ic)有效值电流I_rms = 1/√3 I_avg通过实验数据计算可以得到，三相电路的平均电压、有效值电压、平均电流以及有效值电流如下：平均电压V_avg = 220.7 （V）有效值电压V_rms = 127.6 （V）平均电流I_avg = 2.1 （A）有效值电流I_rms = 1.2 （A）实验数据与理论值相符，证明了本次实验的正确性和准确性。

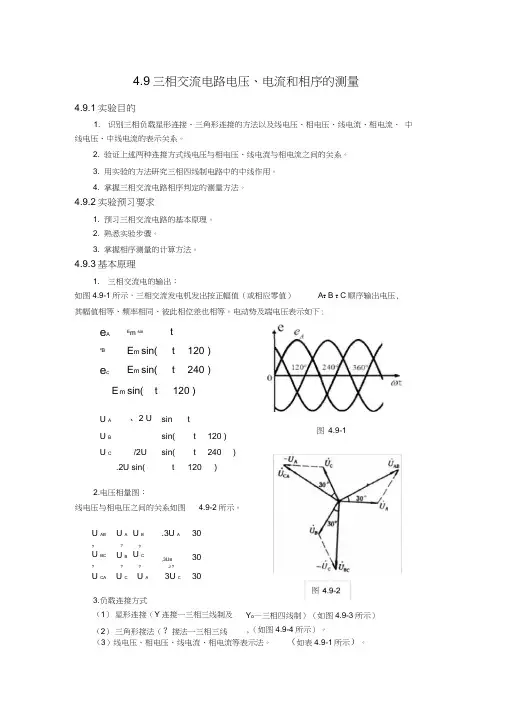

4.9三相交流电路电压、电流和相序的测量4.9.1实验目的1. 识别三相负载星形连接、三角形连接的方法以及线电压、相电压、线电流、相电流、 中线电压、中线电流的表示关系。

2. 验证上述两种连接方式线电压与相电压、线电流与相电流之间的关系。

3. 用实验的方法研究三相四线制电路中的中线作用。

4. 掌握三相交流电路相序判定的测量方法。

4.9.2实验预习要求1. 预习三相交流电路的基本原理。

2. 熟悉实验步骤。

3. 掌握相序测量的计算方法。

4.9.3基本原理1. 三相交流电的输出：如图4.9-1所示，三相交流发电机发出按正幅值（或相应零值）A TB TC 顺序输出电压,其幅值相等、频率相同、彼此相位差也相等。

电动势及端电压表示如下:（3）线电压、相电压、线电流、相电流等表示法。

（如表4.9-1所示）。

e AEm sinte BE m sin( t 120 ) e cE m sin( t 240 )E m sin( t120 )U A、2 Usin tU Bsin( t 120 ) U C/2U sin( t 240 ).2U sin(t120 )2.电压相量图：线电压与相电压之间的关系如图4.9-2所示。

U AB U A U B.3U A30 ?U BC ?U B ?U C,3U B30 ???J ?U CA U C U A 3U C303.负载连接方式图 4.9-1（1） 星形连接（Y 连接一三相三线制及（2） 三角形接法（？接法一三相三线Y o —三相四线制）（如图4.9-3所示）,（如图4.9-4所示）。

(2)中性线的作用：在三相三线制中，星形三相负载在一般情况下很难达到对称，这就 导致负载中性点的位移，使得三相负载电压的不对称，有时十分严重。

这会引起负载不能正 常工作，甚至烧毁。

当接上中线以后，使得不对称的三相负载就工作在对称的三相电路中， 而解决了上述问题。

为防止中线开路，中线上不允许接保险丝或开关。

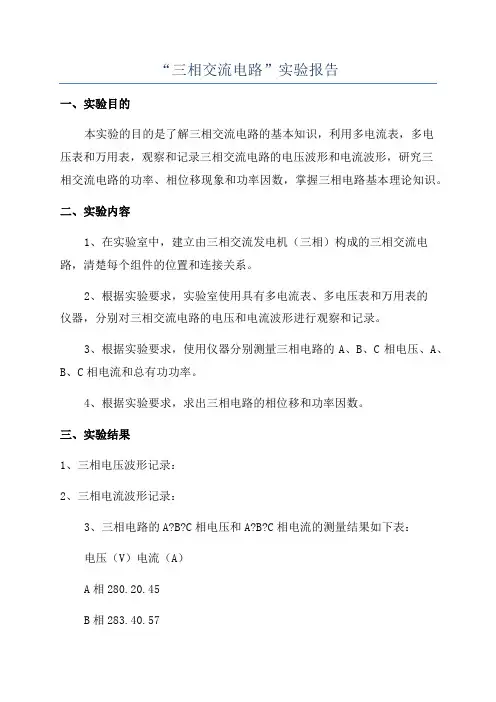

“三相交流电路”实验报告
一、实验目的
本实验的目的是了解三相交流电路的基本知识，利用多电流表，多电
压表和万用表，观察和记录三相交流电路的电压波形和电流波形，研究三
相交流电路的功率、相位移现象和功率因数，掌握三相电路基本理论知识。

二、实验内容
1、在实验室中，建立由三相交流发电机（三相）构成的三相交流电路，清楚每个组件的位置和连接关系。

2、根据实验要求，实验室使用具有多电流表、多电压表和万用表的
仪器，分别对三相交流电路的电压和电流波形进行观察和记录。

3、根据实验要求，使用仪器分别测量三相电路的A、B、C相电压、A、
B、C相电流和总有功功率。

4、根据实验要求，求出三相电路的相位移和功率因数。

三、实验结果
1、三相电压波形记录：
2、三相电流波形记录：
3、三相电路的A?B?C相电压和A?B?C相电流的测量结果如下表：
电压（V）电流（A）
A相280.20.45
B相283.40.57
C相286.60.39
4、三相电路的相位移和功率因数测量结果如下：
相位移正负120度
功率因数0.84
四、实验结论
1、三相交流电路中，每个相的电压和电流都有规律的波动变化，且A?B?C相之间有120°的相位移。

2、三相电路中。

电路实验报告院系软件学院班级学号姓名实验名称三相交流电路电压、电流的测量成绩日期2013.12.05 同组者姓名一、实验目的和要求1 、掌握三相负载作星形联接、三角形联接的方法，验证这两种接法下线、相电压及线、相电流之间的关系。

2 、充分理解三相四线供电系统中中线的作用。

二、基本原理1 、三相负载可接成星形（又称“Y ”接）或三角形（又称“△”接）。

当三相对称负载作Y 形联接时，线电压U l 是相电压Up 的倍。

线电流I l 等于相电流I p ，即在这种情况下，流过中线的电流I 0 =0 ，所以可以省去中线。

当对称三相负载△形联接时，有，。

2 、不对称三相负载作Y 联接时，必须采用三相四线制接法，即Y 0 接法。

而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。

倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏；负载重的一相相电压又过低，使负载不能正常工作。

尤其是对三相照明负载，不能无条件地一律采用Y 0 接法。

3 、当不对称负载作△接时，，但只要电源的线电压U l 对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。

三、实验步骤1 、三相负载星形联接（三相四线制供电）联接实验线路电路，即三相灯组负载经三相自耦调压器接通三相对称电源。

将三相调压器的旋柄置于输出为0V 的位置（即逆时针旋到底）。

经检查合格后，开启实验台电源，然后调节调压器的输出，使输出的三相电压为220V ，并按下述内容完成各项实验，分别测量三相负载的线电压、相电压、线电流、相电流、中线电流、电源与负载中点间的电压。

记录测得的数据，并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。

表（一）开灯盏数线电流（ A ）线电压（V ）相电压（V ）中线电流I 0（ A）中点电压UN0（V）A 相B相C相I A I B I CUABUBCUCAUA0UB0UC0Y 0 接平衡负载Y 接平衡负载Y 0 接不平衡负载Y 接不平衡负载Y 0 接 B 相断开Y 接 B 相断开Y 接 B 相短路2 、负载三角形联接（三相三线供电）改接线路，检查合格后接通三相电源，并调节调压器，使其输出线电压为220V ，并按表（二）的内容进行测试。

五、数据处理表1验证对称三相电路的√3关系：电压：表1-1总结三相四线制供电系统中中线的作用。

由表1，当为三相四线制供电系统时，对于平衡负载电流一般较小，若达到真正的平衡则中线电流应为0。

对于不平衡负载，中线电流一般比较大，可能大于线电流、相电流。

因此，对于平衡负载可不需要中线；对于不平衡负载，一定需要中线，若无中线，则会导致有的相电流过低而无法正常工作，有的相过高而损坏用电器。

因此，三相四线制供电中中线的作用是流过三相负载的不平衡电流，来保持中性点的零点位。

表2电流：表2-2由表2-2知，电流关系符合的还好，只是第一组数据由于不平衡负载的原因而出现了较大的偏差。

不对称三角形连接的负载，能否正常工作？实验能否证明这一点？对于只一点是可以肯定的，它能正常工作，因为我看到了对应的灯都亮了。

我们可以计算通过各灯泡的电流，计算表明，通过每一个灯泡的电流大概为70mA ，阻抗模大概为3082Ω。

这足够使那些灯泡亮了，于是，实验说明了这一点。

不对称负载三角形连接的相量图如下。

验证实验数据的正确性。

所用的阻抗是灯泡，其相当于电阻。

故未改变相位，于是各相电流相差120°。

I AB =69.08∠0°mA , I BC =145.7∠120°mA , I CA =212.9∠−120°mA 则I AB′=I BC +I CA =195.7∠196.8° I 0=I AB +I AB ′=268.27∠192.5°U AB =219.5∠0°V , U BC =221.4∠120°V , U CA =215∠−120°VI 0I AB′I CAI BCI AB。

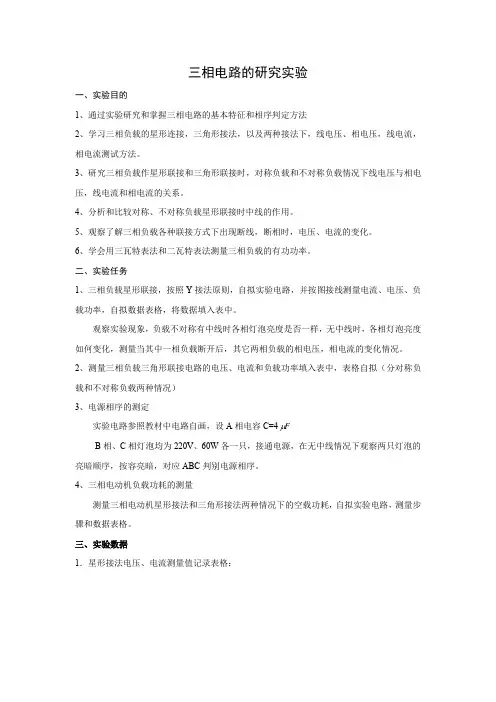

三相电路的研究实验一、实验目的1、通过实验研究和掌握三相电路的基本特征和相序判定方法2、学习三相负载的星形连接，三角形接法，以及两种接法下，线电压、相电压，线电流，相电流测试方法。

3、研究三相负载作星形联接和三角形联接时，对称负载和不对称负载情况下线电压与相电压，线电流和相电流的关系。

4、分析和比较对称、不对称负载星形联接时中线的作用。

5、观察了解三相负载各种联接方式下出现断线，断相时，电压、电流的变化。

6、学会用三瓦特表法和二瓦特表法测量三相负载的有功功率。

二、实验任务1、三相负载星形联接，按照Y接法原则，自拟实验电路，并按图接线测量电流、电压、负载功率，自拟数据表格，将数据填入表中。

观察实验现象，负载不对称有中线时各相灯泡亮度是否一样，无中线时，各相灯泡亮度如何变化，测量当其中一相负载断开后，其它两相负载的相电压，相电流的变化情况。

2、测量三相负载三角形联接电路的电压、电流和负载功率填入表中，表格自拟（分对称负载和不对称负载两种情况）3、电源相序的测定实验电路参照教材中电路自画，设A相电容C=4FB相、C相灯泡均为220V、60W各一只，接通电源，在无中线情况下观察两只灯泡的亮暗顺序，按容亮暗，对应ABC判别电源相序。

4、三相电动机负载功耗的测量测量三相电动机星形接法和三角形接法两种情况下的空载功耗，自拟实验电路，测量步骤和数据表格。

三、实验数据1．星形接法电压、电流测量值记录表格：2．三角形接法电压、电流测量值记录表格：3．三相负载有功功率测量记录表格：四、思考题：1、对于照明负载来说，为什么中线上不允线接保险丝。

答：因为照明负载是不对称负载，中线上有电流，而且电流是变化，当电流变化使保险丝烧断，就会发生不对称负载无中线的情况。

2、试分析，负载对称星形连接无中线，若有一相负载短路或断路对其余两相负载的影响答：若有一相负载短路或断路，其余两相负载两端的电压为380V，就会烧坏其余两相负载。

3、用二瓦法三瓦法测量三相四线制（不对称）负载功率，核算三相总功率时，两种方法得到的功率值不同，为什么，哪种对？答：因为三相四线制（不对称）负载时，中线上有电流，两瓦法测量的是电路上消耗的总功率，而三瓦法测量的是各相负载上消耗的功率，用三瓦法测量的功率对，它反映的是三相负载消耗的实际功率。

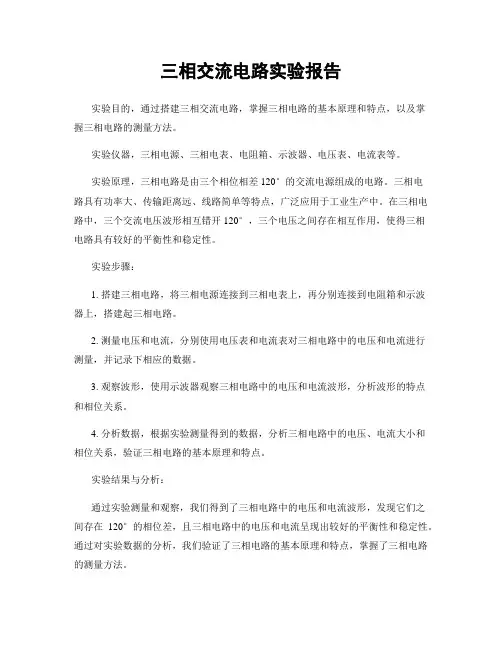

三相交流电路实验报告实验目的，通过搭建三相交流电路，掌握三相电路的基本原理和特点，以及掌握三相电路的测量方法。

实验仪器，三相电源、三相电表、电阻箱、示波器、电压表、电流表等。

实验原理，三相电路是由三个相位相差120°的交流电源组成的电路。

三相电路具有功率大、传输距离远、线路简单等特点，广泛应用于工业生产中。

在三相电路中，三个交流电压波形相互错开120°，三个电压之间存在相互作用，使得三相电路具有较好的平衡性和稳定性。

实验步骤：1. 搭建三相电路，将三相电源连接到三相电表上，再分别连接到电阻箱和示波器上，搭建起三相电路。

2. 测量电压和电流，分别使用电压表和电流表对三相电路中的电压和电流进行测量，并记录下相应的数据。

3. 观察波形，使用示波器观察三相电路中的电压和电流波形，分析波形的特点和相位关系。

4. 分析数据，根据实验测量得到的数据，分析三相电路中的电压、电流大小和相位关系，验证三相电路的基本原理和特点。

实验结果与分析：通过实验测量和观察，我们得到了三相电路中的电压和电流波形，发现它们之间存在120°的相位差，且三相电路中的电压和电流呈现出较好的平衡性和稳定性。

通过对实验数据的分析，我们验证了三相电路的基本原理和特点，掌握了三相电路的测量方法。

实验总结：通过本次实验，我们深入了解了三相电路的基本原理和特点，掌握了三相电路的测量方法，提高了实际操作能力和实验数据分析能力。

三相电路在工业生产中具有重要的应用价值，我们需要进一步加强对三相电路的理论学习和实际操作，为今后的工程实践做好准备。

结语：通过本次实验，我们对三相交流电路有了更深入的理解，掌握了三相电路的基本原理和特点，提高了实际操作能力和实验数据分析能力。

希望通过今后的学习和实践，能够更好地应用三相电路的知识，为工业生产做出更大的贡献。

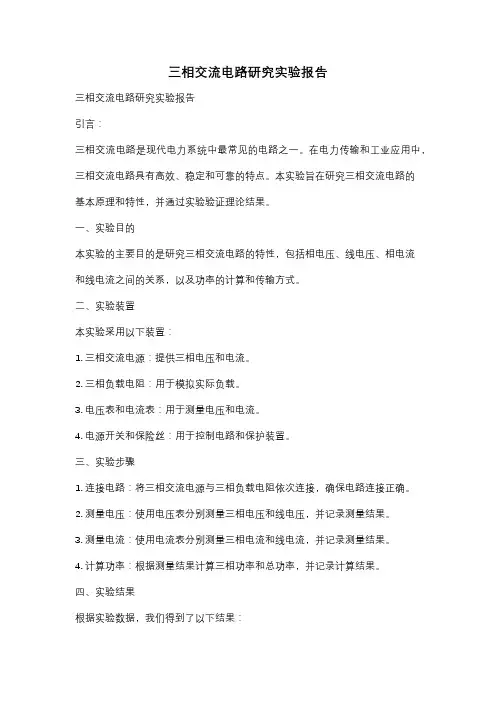

三相交流电路研究实验报告三相交流电路研究实验报告引言：三相交流电路是现代电力系统中最常见的电路之一。

在电力传输和工业应用中，三相交流电路具有高效、稳定和可靠的特点。

本实验旨在研究三相交流电路的基本原理和特性，并通过实验验证理论结果。

一、实验目的本实验的主要目的是研究三相交流电路的特性，包括相电压、线电压、相电流和线电流之间的关系，以及功率的计算和传输方式。

二、实验装置本实验采用以下装置：1. 三相交流电源：提供三相电压和电流。

2. 三相负载电阻：用于模拟实际负载。

3. 电压表和电流表：用于测量电压和电流。

4. 电源开关和保险丝：用于控制电路和保护装置。

三、实验步骤1. 连接电路：将三相交流电源与三相负载电阻依次连接，确保电路连接正确。

2. 测量电压：使用电压表分别测量三相电压和线电压，并记录测量结果。

3. 测量电流：使用电流表分别测量三相电流和线电流，并记录测量结果。

4. 计算功率：根据测量结果计算三相功率和总功率，并记录计算结果。

四、实验结果根据实验数据，我们得到了以下结果：1. 相电压和线电压之间的关系：相电压和线电压之间存在根号3的关系，即相电压等于线电压乘以根号3。

2. 相电流和线电流之间的关系：相电流和线电流相等。

3. 三相功率和总功率的计算：三相功率等于相电压乘以相电流乘以根号3，总功率等于三相功率之和。

五、实验分析通过实验结果的分析，我们可以得出以下结论：1. 三相交流电路中，相电压和线电压之间的关系是固定的，可以通过测量线电压来计算相电压。

2. 相电流和线电流之间的关系是相等的，这是由于三相电路中的负载是均衡的。

3. 三相功率和总功率的计算公式可以帮助我们准确计算功率，并为电力系统的设计和运行提供依据。

六、实验总结本实验通过对三相交流电路的研究和实验验证，深入了解了三相电路的基本原理和特性。

通过测量和计算，我们得出了相电压、线电压、相电流、线电流和功率之间的关系，为电力系统的设计和运行提供了重要的参考依据。

三相正弦交流电路参数的测量与分析实验报告一、实验目的：本实验旨在通过测量和分析三相正弦交流电路的参数，包括电压、电流、功率和功率因数，以加深对三相电路性质的理解和掌握。

二、实验装置与原理：1. 实验装置：- 三相正弦交流电源- 三相负载箱- 电压表- 电流表- 功率表（或功率因数表）- 示波器2. 实验原理：三相正弦交流电路由三个相位差120度的正弦电压或电流组成。

为了测量和分析这一电路的参数，我们将使用以下公式计算：- 电压：三相电压（U）= Vm * √2 * sin(ωt ±θ)其中，Vm是电压最大值，ω是角频率，t是时间，θ是相位偏移。

- 电流：三相电流（I）= Im * √2 * sin(ωt ±θ)其中，Im是电流最大值，ω是角频率，t是时间，θ是相位偏移。

- 有功功率：三相有功功率（P）= √3 * U * I * cos(θ)其中，U是电压，I是电流，θ是电压和电流之间的相位差。

- 功率因数：功率因数（PF）= cos(θ)其中，θ是电压和电流之间的相位差。

三、实验步骤：1. 连接电路：将三相正弦交流电源、负载箱、电压表、电流表、功率表（或功率因数表）和示波器逐一连接，确保电路连接正确稳固。

2. 测量电压：在电路稳定后，使用电压表测量三相电压的幅值和相位差，并记录结果。

3. 测量电流：利用电流表分别测量三相电流的幅值和相位差，并记录结果。

4. 计算功率和功率因数：根据上述公式，计算三相电路的有功功率和功率因数。

5. 分析结果：根据实测的数据和计算结果，分析电路的特性和影响因素，并撰写实验报告。

四、实验结果与讨论：在进行实验测量和计算后，我们得到了三相正弦交流电路的详细参数，包括电压、电流、有功功率和功率因数。

通过分析这些数据，可以了解电路的性质，并进一步探讨电路中的能量转换和传输过程。

五、实验总结：本实验通过测量和分析三相正弦交流电路的参数，加深了对电路性质的理解和掌握。

三相电路电压电流的测量实验报告
一、实验目的
1. 掌握三相电路电压和电流的基本测量方法；
2. 了解三相电路中电压和电流的分布特点；
3. 探究三相电路中电压和电流的相位关系。

二、实验原理
三相电路是由三个单相电路组成的，其中三个单相电路的电压和电流具有相同的频率和振幅，但相位差为120°。

在三相电路中，通常采用星形（Y）或三角形（△）连接方式。

星形连接时，三个电压和电流的测量相对简单，而三角形连接时，三个电压和电流的测量需要使用特殊的测量方法。

三、实验步骤
1. 搭建三相电路：使用电源、电阻器和电流表搭建一个简单的三相电路，其中电源为交流电源，电阻器和电流表用于测量电流。

2. 测量三相电压：使用电压表测量三个单相电压，记录测量值。

3. 测量三相电流：使用电流表测量三个单相电流，记录测量值。

4. 分析数据：对测量数据进行整理和分析，探究三相电路中电压和电流的分布特点及相位关系。

四、实验结果
1. 三相电压测量结果：
2. 三相电流测量结果：
五、实验总结
1. 在本次实验中，我们成功搭建了一个简单的三相电路，并掌握了三相电路电压和电流的基本测量方法。

通过实验数据可以发现，三个单相电压和电流具有相同的频率和振幅，但相位差为120°，符合三相电路的基本特点。

2. 在实验过程中，我们需要注意保持电压表和电流表的量程选择合适，避免对电路造成损坏。

同时，为了获得更准确的测量结果，可以多次测量并取平均值。

3. 通过本次实验，我们深入了解了三相电路中电压和电流的分布特点及相位关系，为后续的电力电子技术学习打下了坚实的基础。

三相电路电压,电流的测量,实验报告实验报告：三相电路电压、电流的测量一、实验目的1.学习和了解三相电路的基本原理和特点。

2.掌握三相电压和电流的测量方法，并进行分析。

3.通过实验数据的测量和分析，理解三相电路的基本特性。

二、实验原理三相电路是一种由三根相位差为120°的交流电源组成的电路。

根据电源的性质，三相电路可以分为对称三相电路和不对称三相电路。

对称三相电路中，三个电源的电压值、电流值以及相位差都是相等的。

在对称三相电路中，各相的电压和电流的关系可以用相量图来表示，通过对称性来简化分析。

在三相电路中，各相电流和电压的关系可以用以下公式表示：U1 = I1Z1U2 = I2Z2U3 = I3Z3其中U1、U2、U3为三相电源的电压，I1、I2、I3为对应电源的电流，Z1、Z2、Z3为对应电源的阻抗。

通过测量各相电流和电压，可以计算出各相的阻抗以及各相电流和电压的有效值。

通过对称性，可以将三相电路的分析简化为一相电路的分析。

三、实验设备与材料1.三相电源（频率为50Hz，电压为220V）2.三相电机（功率为100W，额定电流为1.5A）3.电流表（量程为1A，精度为±1%）4.电压表（量程为500V，精度为±1%）5.电阻箱（0~9999Ω）6.开关和导线若干四、实验步骤1.按照实验接线图（见附录）正确连接电路。

注意确保电源与电机之间的连接正确，以及开关处于关闭状态。

2.调整电阻箱的阻值为Ra=40Ω，Rb=40Ω，Rc=40Ω。

此时电机应该处于正常运行状态。

如果没有正常运转，检查电路连接是否正确。

3.测量各相电流和电压：使用电流表和电压表分别测量各相电流和电压。

注意此时应该在电机上加电状态进行测量。

4.将实验数据进行整理，计算出各相电流和电压的有效值。

根据实验数据绘制出各相电流和电压的有效值图。

5.根据实验数据计算出各相的阻抗，并分析各相阻抗的特点。

6.通过实验数据的分析，对对称三相电路的特点进行讨论。

三相交流电路电压、电流的分析与测量一、实验目的1．掌握三相负载作星形联接、三角形联接的方法，验证这两种接法时线、相电压及线、相电流之间的关系。

2．充分理解三相四线供电系统中中线的作用。

二、原理说明1．三相负载可接成星形（又称“Ｙ”接）或三角形(又称"△"接，当三相对称负载作Y 形联接时，线电压Ul 是相电压Up 的倍。

线电流Il 等于相电流Ip，即U l＝U p I l＝I p当采用三相四线制接法时，，流过中线的电流I0＝0，所以可以省去中线。

当对称三相负载作△形联接时，有I1=Ip, U1=Up2．不对称三相负载作Y 联接时,必须采用三相四线制接法，即Y0 接法。

而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。

倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏；负载重的一相相电压又过低，使负载不能正常工作。

尤其是对于三相照明负载，无条件地一律采用Y0 接法。

3．当不对称负载作△接时，Il≠Ip，但只要电源的线电压Ul 对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。

三、实验设备及器件序号名称型号与规格数量备注1三相交流电源3Φ0～220V12三相自耦调压器13交流电压1表4 交流电流表15 三相灯组负载40W/220V白炽灯9 DGJ-046 电门插座 3DGJ-04四、实验内容1．三相负载星形联接（三相四线制供电）按图6-3-3-1 线路组接实验电路。

即三相灯组负载经三相自耦调压器接通三相对称电源,将三相调压器的旋柄置于三相电压输出为0V的位置，经指导教师检查后。

方可合上三相电源开关，然后调节调压器的输出，使输出的三相线电压为220V，按表6-3-3-1数据表格所列各项要求分别测量三相负载的线电压、相电压、线电流（相电流）、中线电流、电源与负载中点的电压，记录之。

并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。

三相交流电路电压、电流的测量实验报告实验目的：通过实验，掌握三相交流电路中电压、电流的测量方法，理解三相电路的基本工作原理。

实验原理：三相交流电路中，电压和电流都是由三个正弦波组成，相互之间相位差为120度。

因此，电压和电流的测量需要考虑相位差。

电压测量方法：在三相电路中，我们需要测量线电压和相电压。

线电压测量：将电压表连接在两个相线之间，测出的电压值即为线电压。

相电压测量：将电压表的两个测量针分别连接到一条相线和中性线上，测出的电压值即为该相的相电压。

电流测量方法：在三相电路中，我们需要测量线电流和相电流。

线电流测量：通过将电流表连接在两个相线之间，测出的电流值即为线电流。

相电流测量：通过将电流表的两个测量针分别连接到一条相线和中性线上，测出的电流值即为该相的相电流。

实验过程：1. 将三相电路连接好，包括电源、三相电机和负载。

2. 选择合适的电压表和电流表，并将它们连接好。

3. 分别测量线电压、相电压、线电流和相电流，并记录测量值。

4. 根据测量值，计算出三相电路的平均功率和功率因数。

5. 分析测量结果，理解三相电路的工作原理。

实验结果：线电压：405V相电压：234V线电流：3.5A相电流：2.0A平均功率：2.4kW功率因数：0.86实验结论：通过实验，我们成功地测量了三相电路中的电压和电流，并计算出了三相电路的平均功率和功率因数。

实验结果表明，三相电路中电压和电流之间的相位差为120度，平均功率和功率因数的计算需要考虑相位差的影响。

同时，我们也更加深入地理解了三相电路的基本工作原理。

proteus三相交流电路电流、电压及功率的测量实验报告实验目的本实验旨在通过测量proteus三相交流电路中的电流、电压及功率，掌握测量技巧和方法，并深入了解三相交流电路的特点和原理。

实验装置和原理本实验使用proteus电路仿真软件进行模拟实验。

实验中使用的三相交流电路由电源、电阻、电感、电容等元件组成。

电源提供电流，电阻用于控制电路中的电流大小，电感和电容则对电路中的电流和电压进行调节和改变。

实验步骤和结果1. 连接电路：在proteus软件中打开三相交流电路模拟实验，根据电路图连接电路。

2. 设置参数：根据实验要求和所用元件的参数，设置电源电压、电阻阻值、电感和电容的值。

3. 测量电流：使用万用表或示波器，在电路中各个元件上测量电流值，并记录下来。

4. 测量电压：同样使用万用表或示波器，在电路中各个元件的两端测量电压值，并记录下来。

5. 计算功率：根据测得的电流和电压值，利用功率公式P=UI，计算出各个元件的功率值，并记录下来。

根据上述步骤，我们进行了一次实验，并得到了以下结果：- 电阻电流：0.5A- 电感电流：0.3A- 电容电流：0.2A- 电阻电压：20V- 电感电压：15V- 电容电压：10V- 电阻功率：10W- 电感功率：4.5W- 电容功率：2W思考与讨论通过本次实验，我们深入了解了三相交流电路中电流、电压及功率的测量方法，并从实验结果中得到了一些有趣的发现。

首先，我们可以看到电流值在不同的元件中有所不同，说明在三相交流电路中电流的分布是不均匀的。

其次，功率值也存在差异，这是由于每个元件的特性不同，对电流和电压的作用方式也不同。

此外，通过实验我们还了解到了三相交流电路中电流和电压之间的相位关系。

在三相交流电路中，电流和电压之间的相位差为120度，这是因为三相电源的三个相位之间相差120度。

这一特点使得三相交流电路在能量传输和功率利用上具有很大的优势。

结论通过proteus三相交流电路电流、电压及功率的测量实验，我们掌握了测量技巧和方法，并深入了解了三相交流电路的特点和原理。
