三相交流电路电压,电流的测量实验报告三相交流电路电压、电流的测量实验报告一、实验目的1、熟悉三相交流电路的连接方式。

2、掌握三相交流电路中电压和电流的测量方法。

3、理解三相交流电路中电压和电流的关系。

二、实验原理三相交流电源由三个频率相同、幅值相等、相位互差 120°的正弦交流电压源组成。

在三相四线制供电系统中，有三根相线（火线）和一根中性线（零线）。

相线与相线之间的电压称为线电压，相线与中性线之间的电压称为相电压。

在星形连接（Y 形连接）中，线电压是相电压的√3 倍，且线电压超前相应的相电压 30°。

在三角形连接（△形连接）中，线电压等于相电压。

电流的测量可以使用电流表，通过将电流表串联在电路中进行测量。

三、实验设备1、三相交流电源2、交流电压表3、交流电流表4、若干导线5、三相负载（电阻、电感、电容等）四、实验步骤1、按星形连接方式连接三相负载将三相负载的三个端点分别连接到三相交流电源的三根相线上，负载的公共点连接到中性线上。

用交流电压表测量三相电源的相电压和线电压，记录测量值。

用交流电流表测量各相的电流，记录测量值。

2、按三角形连接方式连接三相负载将三相负载依次首尾相连，形成一个闭合的三角形，然后将三角形的三个顶点分别连接到三相交流电源的三根相线上。

用交流电压表测量三相电源的线电压，记录测量值。

用交流电流表测量各相的电流，记录测量值。

3、改变负载的性质（电阻、电感、电容），重复上述步骤，观察电压和电流的变化。

五、实验数据记录与处理1、星形连接｜测量项目｜测量值｜｜｜｜｜相电压 UAN ｜＿____ V ｜｜相电压 UBN ｜＿____ V ｜｜相电压 UCN ｜＿____ V ｜｜线电压 UAB ｜＿____ V ｜｜线电压 UBC ｜＿____ V ｜｜线电压 UCA ｜＿____ V ｜｜相电流 IA ｜＿____ A ｜｜相电流 IB ｜＿____ A ｜｜相电流 IC ｜＿____ A ｜2、三角形连接｜测量项目｜测量值｜｜｜｜｜线电压 UAB ｜＿____ V ｜｜线电压 UBC ｜＿____ V ｜｜线电压 UCA ｜＿____ V ｜｜相电流 IA ｜＿____ A ｜｜相电流 IB ｜＿____ A ｜｜相电流 IC ｜＿____ A ｜3、数据分析比较星形连接和三角形连接时的线电压和相电压关系，验证理论推导。

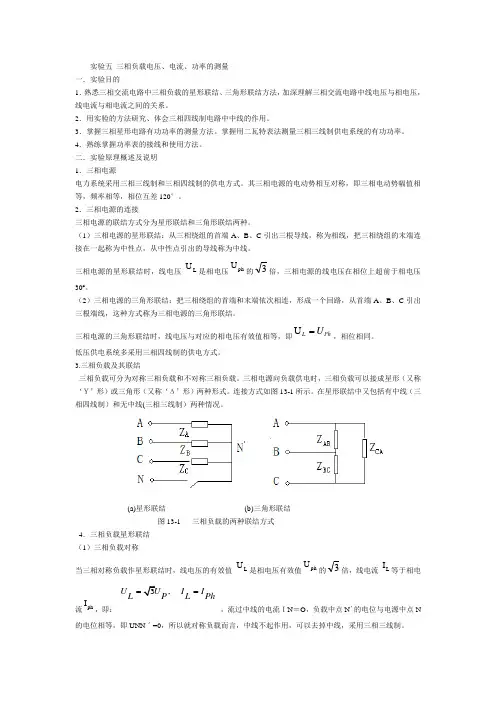

实验五 三相负载电压、电流、功率的测量 一．实验目的1．熟悉三相交流电路中三相负载的星形联结、三角形联结方法，加深理解三相交流电路中线电压与相电压，线电流与相电流之间的关系。

2．用实验的方法研究、体会三相四线制电路中中线的作用。

3．掌握三相星形电路有功功率的测量方法。

掌握用二瓦特表法测量三相三线制供电系统的有功功率。

4．熟练掌握功率表的接线和使用方法。

二．实验原理概述及说明 1．三相电源电力系统采用三相三线制和三相四线制的供电方式。

其三相电源的电动势相互对称，即三相电动势幅值相等，频率相等，相位互差120°。

2．三相电源的连接三相电源的联结方式分为星形联结和三角形联结两种。

（1）三相电源的星形联结：从三相绕组的首端A 、B 、C 引出三根导线，称为相线，把三相绕组的末端连接在一起称为中性点，从中性点引出的导线称为中线。

三相电源的星形联结时，线电压LU 是相电压phU 的3倍，三相电源的线电压在相位上超前于相电压30º。

（2）三相电源的三角形联结：把三相绕组的首端和末端依次相连，形成一个回路，从首端A 、B 、C 引出三根端线，这种方式称为三相电源的三角形联结。

三相电源的三角形联结时，线电压与对应的相电压有效值相等，即U L Ph U =，相位相同。

低压供电系统多采用三相四线制的供电方式。

3.三相负载及其联结三相负载可分为对称三相负载和不对称三相负载。

三相电源向负载供电时，三相负载可以接成星形（又称‘Ｙ’形）或三角形（又称‘Δ’形）两种形式。

连接方式如图13-1所示。

在星形联结中又包括有中线（三相四线制）和无中线(三相三线制）两种情况。

(a)星形联结 (b)三角形联结 图13-1 三相负载的两种联结方式 4．三相负载星形联结 （1）三相负载对称当三相对称负载作星形联结时，线电压的有效值LU 是相电压有效值phU 的3倍，线电流L I 等于相电流phI，即： ,UI ILP L Ph== ，流过中线的电流ＩN ＝O ，负载中点N ´的电位与电源中点N的电位相等，即UNN ˊ=0，所以就对称负载而言，中线不起作用，可以去掉中线，采用三相三线制。

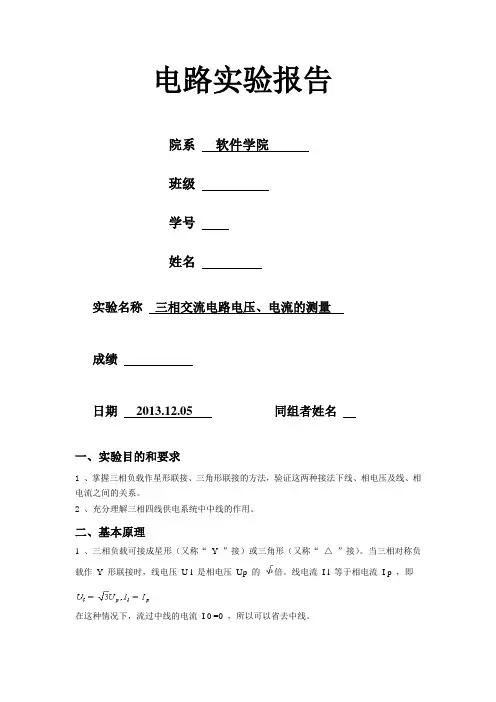

电路实验报告院系软件学院班级学号姓名实验名称三相交流电路电压、电流的测量成绩日期2013.12.05 同组者姓名一、实验目的和要求1 、掌握三相负载作星形联接、三角形联接的方法，验证这两种接法下线、相电压及线、相电流之间的关系。

2 、充分理解三相四线供电系统中中线的作用。

二、基本原理1 、三相负载可接成星形（又称“Y ”接）或三角形（又称“△”接）。

当三相对称负载作Y 形联接时，线电压U l 是相电压Up 的倍。

线电流I l 等于相电流I p ，即在这种情况下，流过中线的电流I 0 =0 ，所以可以省去中线。

当对称三相负载△形联接时，有，。

2 、不对称三相负载作Y 联接时，必须采用三相四线制接法，即Y 0 接法。

而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。

倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏；负载重的一相相电压又过低，使负载不能正常工作。

尤其是对三相照明负载，不能无条件地一律采用Y 0 接法。

3 、当不对称负载作△接时，，但只要电源的线电压U l 对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。

三、实验步骤1 、三相负载星形联接（三相四线制供电）联接实验线路电路，即三相灯组负载经三相自耦调压器接通三相对称电源。

将三相调压器的旋柄置于输出为0V 的位置（即逆时针旋到底）。

经检查合格后，开启实验台电源，然后调节调压器的输出，使输出的三相电压为220V ，并按下述内容完成各项实验，分别测量三相负载的线电压、相电压、线电流、相电流、中线电流、电源与负载中点间的电压。

记录测得的数据，并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。

表（一）开灯盏数线电流（ A ）线电压（V ）相电压（V ）中线电流I 0（ A）中点电压UN0（V）A 相B相C相I A I B I CUABUBCUCAUA0UB0UC0Y 0 接平衡负载Y 接平衡负载Y 0 接不平衡负载Y 接不平衡负载Y 0 接 B 相断开Y 接 B 相断开Y 接 B 相短路2 、负载三角形联接（三相三线供电）改接线路，检查合格后接通三相电源，并调节调压器，使其输出线电压为220V ，并按表（二）的内容进行测试。

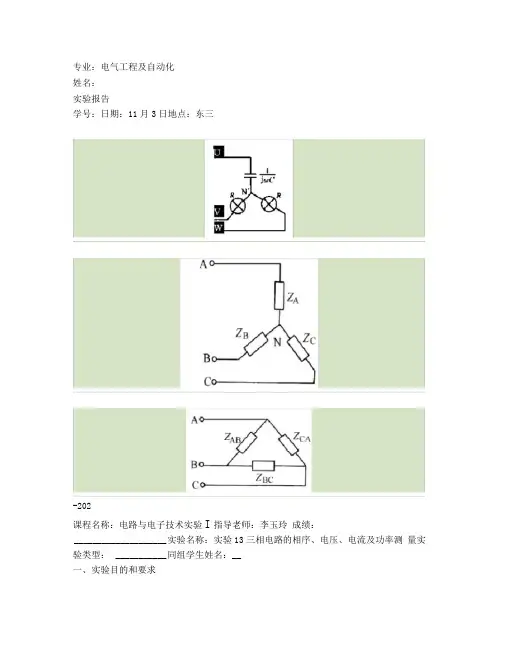

专业：电气工程及自动化姓名：实验报告学号：日期：11月3日地点：东三-202课程名称：电路与电子技术实验I指导老师：李玉玲成绩：____________________ 实验名称：实验13三相电路的相序、电压、电流及功率测量实验类型：___________ 同组学生姓名：__一、实验目的和要求1、学会三相电源相序的判定方法。

=艮一»灶=匚蛀丄“事*vt CT - OAEB■■■■■31^■■1111 IIII IIIH帯 T 7 -------- 1j 、ji ：.*瓦表法测三相有功功率 —— 丫形联结一瓦表法测三相有功功率 ——△形联结A ; = Ezcrv. & =£/ lzcrv.打=Eziarv 任序）心孚”疋呻此R-. _____|讹’不杠*1'胃」）朗ZEziorrC J M * ■(2)二瓦表法三相总有功功率等于二功率表读数之和。

即 P=W1+W2,无功功率Q=瓦表法测三相有功功率和无功功率二丫形联结——(3)—瓦表法测量总无功功率 Q=Z3W―― △形联结二瓦表法测三相有功功率和无功功率3、表7-13-2三相四线制不对称负载丫连接（W相去掉电容）4、表7-13-3三相三线制不对称负载丫连接（W相去掉电容）所以总有功功率=W1+W2=71.28W。

5、6、六、实验结果与分析1从表7-13-1中，可以得出三相四线制对称负载丫连接的规律：①相电压各相的相电压、线电流有效值和有功功率近似相等；②线电压为相电压的23咅，如U相：UUV"3=123.3V,约等于相电压的测量值。

③三相负载对称时，中性线线上电流为0。

略有差别的原因可能有：三相电源的输出不是完全的三相对称；电容灯泡的实际值和标称值不同，导致三相负载不是完全相等；仪表显示误差。

2、从表7-13-2中，可以得到：①由于中性线的连接，所以三相的电压相等；②W相负载不同，所以 W相电流和另两相不同，W相负载去掉了并联的两个电容，导纳减小，阻抗增大，所以对应相电流减小。

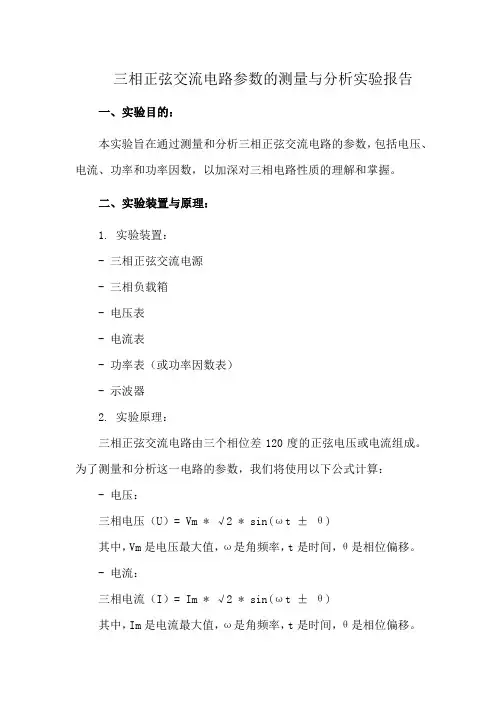

三相正弦交流电路参数的测量与分析实验报告一、实验目的：本实验旨在通过测量和分析三相正弦交流电路的参数，包括电压、电流、功率和功率因数，以加深对三相电路性质的理解和掌握。

二、实验装置与原理：1. 实验装置：- 三相正弦交流电源- 三相负载箱- 电压表- 电流表- 功率表（或功率因数表）- 示波器2. 实验原理：三相正弦交流电路由三个相位差120度的正弦电压或电流组成。

为了测量和分析这一电路的参数，我们将使用以下公式计算：- 电压：三相电压（U）= Vm * √2 * sin(ωt ±θ)其中，Vm是电压最大值，ω是角频率，t是时间，θ是相位偏移。

- 电流：三相电流（I）= Im * √2 * sin(ωt ±θ)其中，Im是电流最大值，ω是角频率，t是时间，θ是相位偏移。

- 有功功率：三相有功功率（P）= √3 * U * I * cos(θ)其中，U是电压，I是电流，θ是电压和电流之间的相位差。

- 功率因数：功率因数（PF）= cos(θ)其中，θ是电压和电流之间的相位差。

三、实验步骤：1. 连接电路：将三相正弦交流电源、负载箱、电压表、电流表、功率表（或功率因数表）和示波器逐一连接，确保电路连接正确稳固。

2. 测量电压：在电路稳定后，使用电压表测量三相电压的幅值和相位差，并记录结果。

3. 测量电流：利用电流表分别测量三相电流的幅值和相位差，并记录结果。

4. 计算功率和功率因数：根据上述公式，计算三相电路的有功功率和功率因数。

5. 分析结果：根据实测的数据和计算结果，分析电路的特性和影响因素，并撰写实验报告。

四、实验结果与讨论：在进行实验测量和计算后，我们得到了三相正弦交流电路的详细参数，包括电压、电流、有功功率和功率因数。

通过分析这些数据，可以了解电路的性质，并进一步探讨电路中的能量转换和传输过程。

五、实验总结：本实验通过测量和分析三相正弦交流电路的参数，加深了对电路性质的理解和掌握。

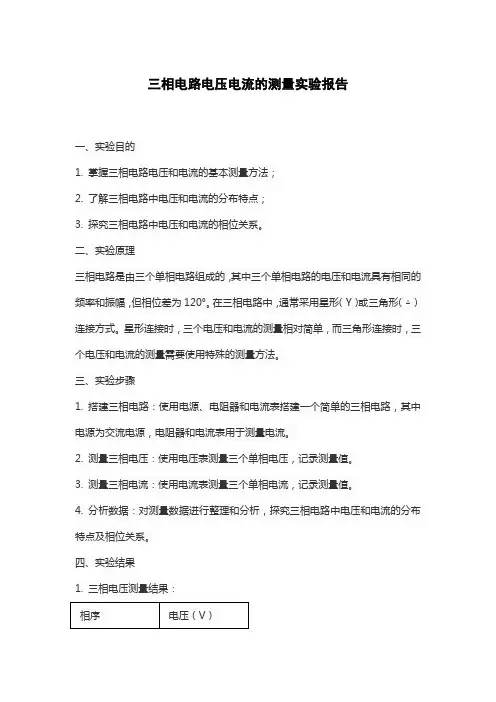

三相电路电压电流的测量实验报告
一、实验目的
1. 掌握三相电路电压和电流的基本测量方法；
2. 了解三相电路中电压和电流的分布特点；
3. 探究三相电路中电压和电流的相位关系。

二、实验原理
三相电路是由三个单相电路组成的，其中三个单相电路的电压和电流具有相同的频率和振幅，但相位差为120°。

在三相电路中，通常采用星形（Y）或三角形（△）连接方式。

星形连接时，三个电压和电流的测量相对简单，而三角形连接时，三个电压和电流的测量需要使用特殊的测量方法。

三、实验步骤
1. 搭建三相电路：使用电源、电阻器和电流表搭建一个简单的三相电路，其中电源为交流电源，电阻器和电流表用于测量电流。

2. 测量三相电压：使用电压表测量三个单相电压，记录测量值。

3. 测量三相电流：使用电流表测量三个单相电流，记录测量值。

4. 分析数据：对测量数据进行整理和分析，探究三相电路中电压和电流的分布特点及相位关系。

四、实验结果
1. 三相电压测量结果：
2. 三相电流测量结果：
五、实验总结
1. 在本次实验中，我们成功搭建了一个简单的三相电路，并掌握了三相电路电压和电流的基本测量方法。

通过实验数据可以发现，三个单相电压和电流具有相同的频率和振幅，但相位差为120°，符合三相电路的基本特点。

2. 在实验过程中，我们需要注意保持电压表和电流表的量程选择合适，避免对电路造成损坏。

同时，为了获得更准确的测量结果，可以多次测量并取平均值。

3. 通过本次实验，我们深入了解了三相电路中电压和电流的分布特点及相位关系，为后续的电力电子技术学习打下了坚实的基础。

三相电路电压,电流的测量,实验报告实验报告：三相电路电压、电流的测量一、实验目的1.学习和了解三相电路的基本原理和特点。

2.掌握三相电压和电流的测量方法，并进行分析。

3.通过实验数据的测量和分析，理解三相电路的基本特性。

二、实验原理三相电路是一种由三根相位差为120°的交流电源组成的电路。

根据电源的性质，三相电路可以分为对称三相电路和不对称三相电路。

对称三相电路中，三个电源的电压值、电流值以及相位差都是相等的。

在对称三相电路中，各相的电压和电流的关系可以用相量图来表示，通过对称性来简化分析。

在三相电路中，各相电流和电压的关系可以用以下公式表示：U1 = I1Z1U2 = I2Z2U3 = I3Z3其中U1、U2、U3为三相电源的电压，I1、I2、I3为对应电源的电流，Z1、Z2、Z3为对应电源的阻抗。

通过测量各相电流和电压，可以计算出各相的阻抗以及各相电流和电压的有效值。

通过对称性，可以将三相电路的分析简化为一相电路的分析。

三、实验设备与材料1.三相电源（频率为50Hz，电压为220V）2.三相电机（功率为100W，额定电流为1.5A）3.电流表（量程为1A，精度为±1%）4.电压表（量程为500V，精度为±1%）5.电阻箱（0~9999Ω）6.开关和导线若干四、实验步骤1.按照实验接线图（见附录）正确连接电路。

注意确保电源与电机之间的连接正确，以及开关处于关闭状态。

2.调整电阻箱的阻值为Ra=40Ω，Rb=40Ω，Rc=40Ω。

此时电机应该处于正常运行状态。

如果没有正常运转，检查电路连接是否正确。

3.测量各相电流和电压：使用电流表和电压表分别测量各相电流和电压。

注意此时应该在电机上加电状态进行测量。

4.将实验数据进行整理，计算出各相电流和电压的有效值。

根据实验数据绘制出各相电流和电压的有效值图。

5.根据实验数据计算出各相的阻抗，并分析各相阻抗的特点。

6.通过实验数据的分析，对对称三相电路的特点进行讨论。

《三相电路电压电流的测量实验总结》1. 引言三相电路是工业领域中常见的电力系统形式，其特点是能够提供高效稳定的电力输出。

在实际应用中，对三相电路中电压和电流的准确测量是非常重要的，这不仅涉及到设备的正常运行，还关系到电能的有效利用和安全生产。

本文将对三相电路中电压和电流的测量实验进行总结和回顾，并共享个人对这一主题的见解和理解。

2. 三相电路电压电流测量的基本原理在三相电路中，电压和电流的测量是基于瞬时值的，需要考虑相位关系和相间电压的平衡性。

电压可使用电压表或示波器进行测量，而电流则需要借助电流表或电流互感器完成测量。

3. 电压测量实验在电压测量实验中，我们首先需要了解三相电路中的线电压和相电压概念，以及它们之间的关系。

我们可以按照实验步骤，通过连接电压表或示波器，对各相电压进行测量，同时考虑相间电压的平衡性。

这一过程需要严格按照安全操作规程进行，确保测量的准确性和安全性。

4. 电流测量实验与电压测量类似，电流测量实验也需要遵循相应的实验步骤和安全规程。

借助电流表或电流互感器，我们可以对三相电路中的电流进行准确测量，了解各相电流之间的关系，以及整体电路中电流的平衡情况。

5. 实验总结与回顾通过对三相电路电压电流测量实验的总结和回顾，我们不仅对实验操作流程有了更清晰的认识，还加深了对三相电路中电压电流测量原理的理解。

在实际应用中，我们需要时刻注意实验结果的准确性和可靠性，确保实验过程中的安全性，同时不断提升自身对三相电路测量的技能和经验。

6. 个人观点和理解作为一名工程师，我认为对三相电路中电压电流的准确测量是至关重要的。

只有通过深入的实验和理论学习，我们才能更好地掌握这一领域的专业知识，为实际工程应用提供有力支持。

我也意识到实验操作中的安全性和实验结果的可靠性同样重要，这需要我们不断提升自身的专业素养和技能水平。

在知识上，这篇文章将会以清晰的标题和序号标注出各个部分的内容，同时在文章中多次提及“三相电路电压电流的测量实验总结”这一主题，以保证文章的深度和广度兼具。

三相交流电路电压、电流的分析与测量一、实验目的1．掌握三相负载作星形联接、三角形联接的方法，验证这两种接法时线、相电压及线、相电流之间的关系。

2．充分理解三相四线供电系统中中线的作用。

二、原理说明1．三相负载可接成星形（又称“Ｙ”接）或三角形(又称"△"接，当三相对称负载作Y 形联接时，线电压Ul 是相电压Up 的倍。

线电流Il 等于相电流Ip，即U l＝U p I l＝I p当采用三相四线制接法时，，流过中线的电流I0＝0，所以可以省去中线。

当对称三相负载作△形联接时，有I1=Ip, U1=Up2．不对称三相负载作Y 联接时,必须采用三相四线制接法，即Y0 接法。

而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。

倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏；负载重的一相相电压又过低，使负载不能正常工作。

尤其是对于三相照明负载，无条件地一律采用Y0 接法。

3．当不对称负载作△接时，Il≠Ip，但只要电源的线电压Ul 对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。

三、实验设备及器件序号名称型号与规格数量备注1三相交流电源3Φ0～220V12三相自耦调压器13交流电压1表4 交流电流表15 三相灯组负载40W/220V白炽灯9 DGJ-046 电门插座 3DGJ-04四、实验内容1．三相负载星形联接（三相四线制供电）按图6-3-3-1 线路组接实验电路。

即三相灯组负载经三相自耦调压器接通三相对称电源,将三相调压器的旋柄置于三相电压输出为0V的位置，经指导教师检查后。

方可合上三相电源开关，然后调节调压器的输出，使输出的三相线电压为220V，按表6-3-3-1数据表格所列各项要求分别测量三相负载的线电压、相电压、线电流（相电流）、中线电流、电源与负载中点的电压，记录之。

并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。

三相交流电路电压、电流的测量实验报告三相交流电路是指由三个单相交流电源组成的电路。

三相交流电路中，每个交流电源的电压和电流都是正弦波形的，且相位差为120度。

因此，在三相交流电路中，任意两个电源之间的电压和电流都有120度的相位差。

实验步骤：1、将三相电源接通电源，将万用表的电压档位调至交流电压档位。

2、将万用表的探头分别接到三相电路的三个相位上，并记录下每个相位的电压值。

3、将电阻箱接在三相电路中，通过改变电阻值，测量电路中的电流值，并记录下来。

4、根据测量结果，计算出三相电路中的各项参数，例如线电压、相电压、线电流、相电流、有功功率、无功功率等。

实验结果：通过实验测量，得到三相电路中各项参数的测量值如下：相位电压（V）电流（A）A相 220 1.5B相 220 1.6C相 220 1.4根据测量结果，计算出三相电路中的各项参数如下：线电压：Uab=Ubc=Uca=220V；相电压：Ua=Ub=Uc=220V；线电流：Iab=1.5A，Ibc=1.6A，Ica=1.4A；相电流：Ia=Ib=Ic=1.5A；有功功率：P=3VIcosφ=3×220×1.5×cos(φ)=891W；无功功率：Q=3VIsinφ=3×220×1.5×sin(φ)=728.6VAr；视在功率：S=3VI=3×220×1.5=990VA；功率因数：cosφ=P/S=891/990=0.9。

实验结论：通过实验测量和计算，得到了三相交流电路中各项参数的值，掌握了三相交流电路的测量方法和计算方法。

同时，也了解了三相交流电路中电压、电流的相位关系，这对于电力工程和电气设备的设计和运行具有重要意义。

实验三三相交流电路电压、电流的测量一、实验目的1.理解三相交流电路的基本概念，并会绘制三相交流电路图。

3.学会使用示波器、万用表等基本仪器，完成三相交流电路的测量。

二、实验原理1.三相电源的组成和连接方式三相电源由三个单相电源组成，每个单相电源的相位相差120度，三个单相电源连接后，就构成了三相电源。

三相电源连接后，可以得到三相电流，三相电流的大小和相位受到电路阻抗的影响，三相交流电压与三相电流之间的关系符合欧姆定律。

设三相电压为U1、U2、U3，三相电流为I1、I2、I3，三相电阻为R，则三相交流电压与电流的关系如下：U1=I1R，U2=I2R，U3=I3R三、实验仪器和设备示波器、万用表、三相交流电源、三相交流电路板、电阻、导线等。

四、实验步骤1.按图一将三相交流电路板连接起来，使用示波器测量R1、R2、R3三个电阻的阻值，并记录下来。

2.使用万用表测量三相电源的电压，记录下来。

3.设置示波器，将三相电源接入示波器，调节合适的时间/电压基准，调节示波器，设置好观测通道。

4.分别测量U1、U2、U3三相电压，并记录下来。

6.分别在电路中加入电感、电容，测量并记录三相电流I1、I2、I3的大小和相位差，计算出三相电路的功率和功率因数。

五、注意事项1.实验过程中要注意安全，认真检查电路一切连接是否可靠。

2.使用仪器时要认真阅读说明书，掌握正确的操作方法。

3.在测量电压、电流时，要做好开关的操作，避免电流过大、造成仪器损坏、人身安全事故等。

六、实验数据分析1.测量电阻阻值电阻 | R1 | R2 | R3------|----|----|----阻值（Ω）| 10 | 47 | 683.测量三相电压4.测量电路总电流R1、R2、R3并联时，电路总电流为：I=0.994A。

5.测量三相电路功率和功率因数加入电感后，三相电路的功率为P=34.35W，功率因数为cos(Φ)=0.54。

七、实验总结本实验通过测量三相交流电路的电压、电流，掌握了三相电路的基本概念和测量方法。
