电路实验报告三相交流电路电压、电流的测量院系软件学院班级学号姓名实验名称三相交流电路电压、电流的测量成绩日期 2013.12.05 同组者姓名一、实验目的和要求1 、掌握三相负载作星形联接、三角形联接的方法，验证这两种接法下线、相电压及线、相电流之间的关系。

2 、充分理解三相四线供电系统中中线的作用。

二、基本原理1 、三相负载可接成星形(又称“ Y ”接)或三角形(又称“ ? ”接)。

当三相对称负载作 Y 形联接时，线电压 U l 是相电压 Up 的倍。

线电流 I l 等于相电流 I p ，即在这种情况下，流过中线的电流 I 0 =0 ，所以可以省去中线。

当对称三相负载 ? 形联接时，有，。

2 、不对称三相负载作 Y 联接时，必须采用三相四线制接法，即 Y 0 接法。

而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。

倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏;负载重的一相相电压又过低，使负载不能正常工作。

尤其是对三相照明负载，不能无条件地一律采用 Y 0 接法。

3 、当不对称负载作 ? 接时，，但只要电源的线电压 U l 对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。

三、实验步骤1 、三相负载星形联接(三相四线制供电)联接实验线路电路，即三相灯组负载经三相自耦调压器接通三相对称电源。

将三相调压器的旋柄置于输出为 0V 的位置(即逆时针旋到底)。

经检查合格后，开启实验台电源，然后调节调压器的输出，使输出的三相电压为 220V ，并按下述内容完成各项实验，分别测量三相负载的线电压、相电压、线电流、相电流、中线电流、电源与负载中点间的电压。

记录测得的数据，并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。

表(一)线电流线电压相电压中点电开灯盏数中线电 ( A ) ( V ) ( V ) 压 U 流 I0 N0 ( A A B C U U U U U U ( V I A I B I C 相相相 ) AB BC CA A0 B0 C0 ) Y 0 接平衡负载Y 接平衡负载 Y 0 接不平衡负载Y 接不平衡负载Y 0 接 B 相断开Y 接 B 相断开Y 接 B 相短路2 、负载三角形联接(三相三线供电)改接线路，检查合格后接通三相电源，并调节调压器，使其输出线电压为220V ，并按表(二)的内容进行测试。

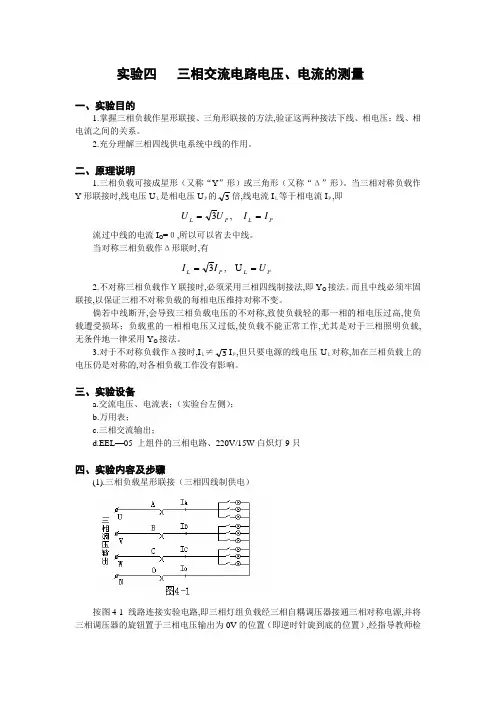

实验四 三相交流电路电压、电流的测量一、实验目的1.掌握三相负载作星形联接、三角形联接的方法,验证这两种接法下线、相电压；线、相2.充分理解三相四线供电系统中线的作用。

二、原理说明1.三相负载可接成星形（又称“Y ”形）或三角形（又称“Δ”形）。

当三相对称负载作Y 形联接时,线电压UＬ是相电压U Ｐ的3倍,线电流I Ｌ等于相电流I Ｐ,UUIILPLP==3,流过中线的电流IO =０,当对称三相负载作Δ形联时,I IUL PLP==3, U2.不对称三相负载作Ｙ联接时,必须采用三相四线制接法,即Y O 接法。

而且中线必须牢固联接,倘若中线断开,会导致三相负载电压的不对称,致使负载轻的那一相的相电压过高,使负载遭受损坏；负载重的一相相电压又过低,使负载不能正常工作,尤其是对于三相照明负载,无条件地一律采用YO3.对于不对称负载作Δ接时,I Ｌ≠3I Ｐ,但只要电源的线电压U Ｌ对称,加在三相负载上的电压仍是对称的,对各相负载工作没有影响。

a. b.c.d.EEL —05 上组件的三相电路、220V/15W 白炽灯9只(1).三相负载星形联接（三相四线制供电）按图4-1 线路连接实验电路,即三相灯组负载经三相自耦调压器接通三相对称电源,并将三相调压器的旋钮置于三相电压输出为0V 的位置（即逆时针旋到底的位置）,经指导教师检查合格后,方可合上三相电源开关,然后调节调压器的输出, 使输出的三相线电压为220V ,并按以下的步骤完成各项实验,分别测量三相负载的线电压、相电压、线电流、相电流、中线电流、电源与负载中点间的电压,将所测得的数据记入表中,并观察各相灯组亮暗的变化程度,特别要注意观察中线的作用。

按图4-2改接线路,经指导教师检查合格后接通三相电源,并调节调压器,使其输出线电压为220V ,五、实验注意事项1.每次接线完毕,同组同学应自查一遍,然后由指导教师检查后,方可接通电源,必须严格遵守先接线,后通电；先断电,2.星形负载作短路实验时,必须首先断开中线,以免发生短路事故。

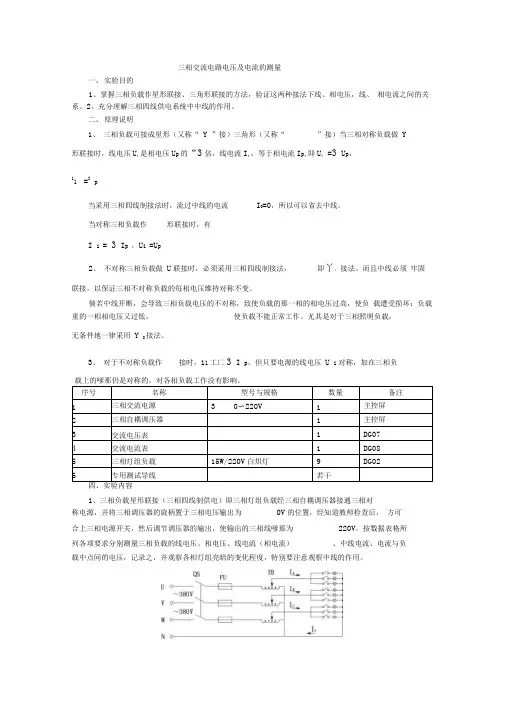

三相交流电路电压及电流的测量一、实验目的1、掌握三相负载作星形联接、三角形联接的方法，验证这两种接法下线、相电压，线、相电流之间的关系。

2、充分理解三相四线供电系统中中线的作用。

二、原理说明1、三相负载可接成星形（又称“ Y ”接）三角形（又称“”接）当三相对称负载做Y形联接时，线电压U,是相电压U p的“3倍，线电流I,，等于相电流I p,即U, =3 U p，11 =I p当采用三相四线制接法时，流过中线的电流I O=0，所以可以省去中线。

当对称三相负载作形联接时，有I i = 3 I p ，U i =U p2、不对称三相负载做U联接时，必须采用三相四线制接法，即丫。

接法。

而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。

倘若中线开断，会导致三相负载电压的不对称，致使负载的那一相的相电压过高，使负载遭受损坏：负载重的一相相电压又过低，使负载不能正常工作。

尤其是对于三相照明负载，无条件地一律采用Y O接法。

3、对于不对称负载作接时，11工匸3 I p，但只要电源的线电压U i对称，加在三相负1、三相负载星形联接（三相四线制供电）即三相灯组负载经三相自耦调压器接通三相对称电源，并将三相调压器的旋柄置于三相电压输出为0V的位置，经知道教师检查后，方可合上三相电源开关，然后调节调压器的输出，使输出的三相线嗲那为220V，按数据表格所列各项要求分别测量三相负载的线电压、相电压、线电流（相电流）、中线电流、电流与负载中点间的电压，记录之，并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。

2、负载三角形联接（三相三线制供电）按图65该线路，经指导教师检查后接通三相电源，调节调压器，使其输出线电压为220V ,按数据表的内容进行测试。

五、实验注意事项1、本实验采用三相交流市电，线压为380V，应穿绝缘鞋进入实验室。

实验时要注意人身安全，不可触及异电部件，防止意外事故发生。

2、每次接线完毕，同组同学应自查一遍，然后由知道教师检查后，方可接通电源，必须严格遵守先接线，后通电，先端电后拆线的实验操作原则。

实验三 三相交流电路电压、电流的测量一、实验目的1. 掌握三相负载作星形联接、三角形联接的方法， 验证这两种接法下线、相电压及线、相电流之间的关系。

2. 充分理解三相四线供电系统中中线的作用。

二、原理说明1. 三相负载可接成星形（又称“Ｙ”接）或三角形(又称"△"接)。

当三相对称负载作星形联接时，线电压U l 是相电压U p 的3倍。

线电流I l 等于相电流I p ，即 U l ＝P U 3， I l ＝I p在这种情况下，流过中线的电流I0＝0， 所以可以省去中线。

由三相三线制电源供电，无中线的星形联接称为Ｙ接法。

当对称三相负载作△形联接时，有I l ＝3I p ， U l ＝U p 。

2. 不对称三相负载作星形联接时,必须采用三相四线制接法，即Y o 接法。

而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。

倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏；负载重的一相相电压又过低，使负载不能正常工作。

尤其是对于三相照明负载，无条件地一律采用Y 0接法。

3. 当不对称负载作△接时，I l ≠3I p ，但只要电源的线电压U l 对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。

四、实验内容1. 三相负载星形联接（三相四线制供电）按图31-1线路组接实验电路。

即三相灯组负载经三相自耦调压器接通三相对称电源。

将三相调压器的旋柄置于输出为0V 的位置（即逆时针旋到底）。

经指导教师检查合格后，方可开启实验台电源，然后调节调压器的输出，使输出的三相线电压为220V ，并按下述内容完成各项实验，分别测量三相负载的线电压、相电压、线电流、相电流、中线电流、电源与负载中点间的电压。

将所测得的数据记入表31-1中，并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。

图31-11. 负载三角形联接（三相三线制供电）按图31-2改接线路，经指导教师检查合格后接通三相电源，并调节调压器，使其输出线电压为220V ，并按表31-2的内容进行测试。

三相交流电路电压、电流的分析与测量一、实验目的1．掌握三相负载作星形联接、三角形联接的方法，验证这两种接法时线、相电压及线、相电流之间的关系。

2．充分理解三相四线供电系统中中线的作用。

二、原理说明1．三相负载可接成星形（又称“Ｙ”接）或三角形(又称"△"接，当三相对称负载作Y 形联接时，线电压Ul 是相电压Up 的倍。

线电流Il 等于相电流Ip，即U l＝U p I l＝I p当采用三相四线制接法时，，流过中线的电流I0＝0，所以可以省去中线。

当对称三相负载作△形联接时，有I1=Ip, U1=Up2．不对称三相负载作Y 联接时,必须采用三相四线制接法，即Y0 接法。

而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。

倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏；负载重的一相相电压又过低，使负载不能正常工作。

尤其是对于三相照明负载，无条件地一律采用Y0 接法。

3．当不对称负载作△接时，Il≠Ip，但只要电源的线电压Ul 对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。

三、实验设备及器件序号名称型号与规格数量备注1三相交流电源3Φ0～220V12三相自耦调压器13交流电压1表4 交流电流表15 三相灯组负载40W/220V白炽灯9 DGJ-046 电门插座 3DGJ-04四、实验内容1．三相负载星形联接（三相四线制供电）按图6-3-3-1 线路组接实验电路。

即三相灯组负载经三相自耦调压器接通三相对称电源,将三相调压器的旋柄置于三相电压输出为0V的位置，经指导教师检查后。

方可合上三相电源开关，然后调节调压器的输出，使输出的三相线电压为220V，按表6-3-3-1数据表格所列各项要求分别测量三相负载的线电压、相电压、线电流（相电流）、中线电流、电源与负载中点的电压，记录之。

并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。

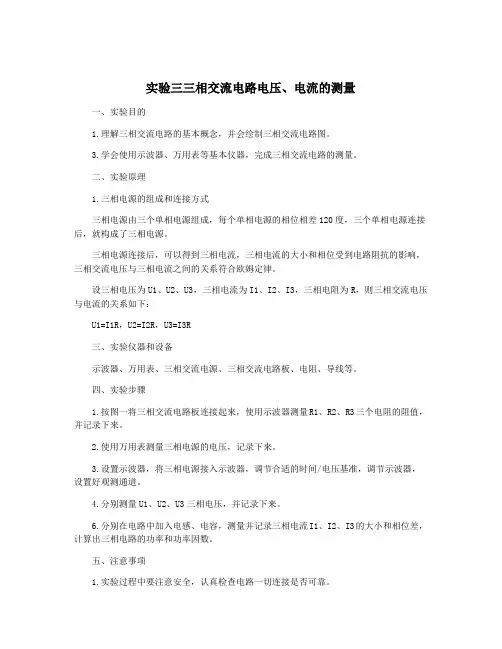

实验三三相交流电路电压、电流的测量一、实验目的1.理解三相交流电路的基本概念，并会绘制三相交流电路图。

3.学会使用示波器、万用表等基本仪器，完成三相交流电路的测量。

二、实验原理1.三相电源的组成和连接方式三相电源由三个单相电源组成，每个单相电源的相位相差120度，三个单相电源连接后，就构成了三相电源。

三相电源连接后，可以得到三相电流，三相电流的大小和相位受到电路阻抗的影响，三相交流电压与三相电流之间的关系符合欧姆定律。

设三相电压为U1、U2、U3，三相电流为I1、I2、I3，三相电阻为R，则三相交流电压与电流的关系如下：U1=I1R，U2=I2R，U3=I3R三、实验仪器和设备示波器、万用表、三相交流电源、三相交流电路板、电阻、导线等。

四、实验步骤1.按图一将三相交流电路板连接起来，使用示波器测量R1、R2、R3三个电阻的阻值，并记录下来。

2.使用万用表测量三相电源的电压，记录下来。

3.设置示波器，将三相电源接入示波器，调节合适的时间/电压基准，调节示波器，设置好观测通道。

4.分别测量U1、U2、U3三相电压，并记录下来。

6.分别在电路中加入电感、电容，测量并记录三相电流I1、I2、I3的大小和相位差，计算出三相电路的功率和功率因数。

五、注意事项1.实验过程中要注意安全，认真检查电路一切连接是否可靠。

2.使用仪器时要认真阅读说明书，掌握正确的操作方法。

3.在测量电压、电流时，要做好开关的操作，避免电流过大、造成仪器损坏、人身安全事故等。

六、实验数据分析1.测量电阻阻值电阻 | R1 | R2 | R3------|----|----|----阻值（Ω）| 10 | 47 | 683.测量三相电压4.测量电路总电流R1、R2、R3并联时，电路总电流为：I=0.994A。

5.测量三相电路功率和功率因数加入电感后，三相电路的功率为P=34.35W，功率因数为cos(Φ)=0.54。

七、实验总结本实验通过测量三相交流电路的电压、电流，掌握了三相电路的基本概念和测量方法。
