三相交流电路电压及电流的测量

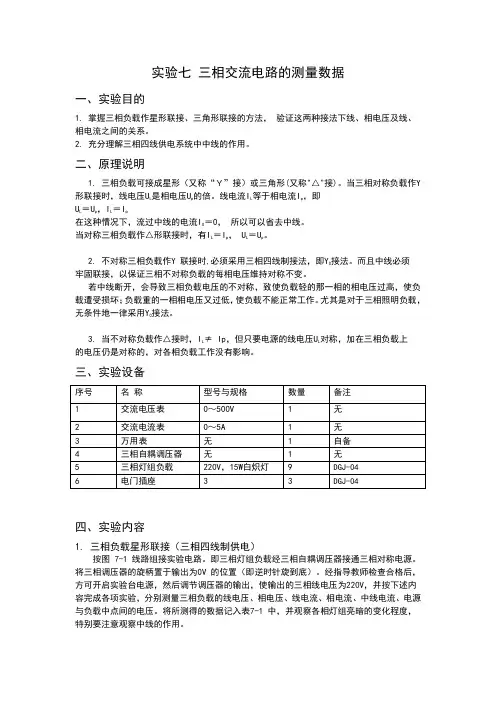

实验七三相交流电路的测量数据一、实验目的1. 掌握三相负载作星形联接、三角形联接的方法，验证这两种接法下线、相电压及线、相电流之间的关系。

2. 充分理解三相四线供电系统中中线的作用。

二、原理说明1. 三相负载可接成星形（又称“Ｙ”接）或三角形(又称"△"接)。

当三相对称负载作Y 形联接时，线电压U L是相电压U p的倍。

线电流I L等于相电流I p，即U L＝U p，I L＝I p在这种情况下，流过中线的电流I0＝0，所以可以省去中线。

当对称三相负载作△形联接时，有I L＝I p， U L＝U p。

2. 不对称三相负载作Y 联接时,必须采用三相四线制接法，即Y0接法。

而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。

若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏；负载重的一相相电压又过低，使负载不能正常工作。

尤其是对于三相照明负载，无条件地一律采用Y0接法。

3. 当不对称负载作△接时，I L≠ Ip，但只要电源的线电压U L对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。

三、实验设备序号名称型号与规格数量备注1交流电压表0～500V1无2交流电流表0～5A1无3万用表无1自备4三相自耦调压器无1无5三相灯组负载220V，15W白炽灯9DGJ-046电门插座33DGJ-04四、实验内容1. 三相负载星形联接（三相四线制供电）按图 7-1 线路组接实验电路。

即三相灯组负载经三相自耦调压器接通三相对称电源。

将三相调压器的旋柄置于输出为0V 的位置（即逆时针旋到底）。

经指导教师检查合格后，方可开启实验台电源，然后调节调压器的输出，使输出的三相线电压为220V，并按下述内容完成各项实验，分别测量三相负载的线电压、相电压、线电流、相电流、中线电流、电源与负载中点间的电压。

将所测得的数据记入表7-1 中，并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。

三相交流电路电压电流的测量实验报告-回复一、实验目的通过三相电路的测量，了解三相电路的电压和电流，熟悉电压表、电流表的使用，了解电流互感器的基本原理。

二、实验原理1、三相电路三相电路是由三个电源组成的电路，即三相电源。

它具有三个相位及每个相位上的电压和电流。

三相电压以120°相位差交替出现。

2、电压和电流的测量电压和电流的测量需要使用电压表和电流表。

通常，由于不同的电路及电路参数，要选择不同种类的电压表和电流表。

在实际测量中，要根据实验需求来选择合适的测量仪器。

3、电流互感器电流互感器是指将高电压电流变成低电压小电流的专用变压器。

它主要用于测量大电流，是电测中的一种基本仪器。

在使用电流互感器时，要注意合适的选用范围。

具体操作时，将电流互感器接在三相电路中，以测量电路中的电流。

三、实验器材三相电源、电压表、电流表、电流互感器、连接电缆、插头和插座、实验台。

四、实验过程1、首先检查三相电源的接线是否正常，电源开关是否打开，保证实验环境的安全。

2、按照图1连接实验线路，将电压表接在Uab上，将电流表接在Ia上，并将电流互感器插在Ia电路上。

3、将电源开关打开，按下电流表、电压表的启动钮，观察实验电路的电压和电流读数，记录三相电路的电压和电流读数。

4、将实验中测得的电压和电流数据整理成表格，计算出三相电路的平均电压、有效值电压以及平均电流、有效值电流。

5、反复测量，取平均值，减小可能由于仪器误差带来的误差。

五、实验结果及分析1、实验数据记录通过实验，可以得到三相电路的电压和电流读数，如下表所示：电压（V）电流（A）-220.0 2.0222.2 2.1219.8 2.2-2、实验结果分析三相电路的平均电压、有效值电压、平均电流以及有效值电流计算公式如下：平均电压V_avg = 1/3 (Vab+Vbc+Vca)有效值电压V_rms = 1/√3 V_avg平均电流I_avg = 1/3 (Ia+Ib+Ic)有效值电流I_rms = 1/√3 I_avg通过实验数据计算可以得到，三相电路的平均电压、有效值电压、平均电流以及有效值电流如下：平均电压V_avg = 220.7 （V）有效值电压V_rms = 127.6 （V）平均电流I_avg = 2.1 （A）有效值电流I_rms = 1.2 （A）实验数据与理论值相符，证明了本次实验的正确性和准确性。

4.9三相交流电路电压、电流和相序的测量4.9.1实验目的1. 识别三相负载星形连接、三角形连接的方法以及线电压、相电压、线电流、相电流、 中线电压、中线电流的表示关系。

2. 验证上述两种连接方式线电压与相电压、线电流与相电流之间的关系。

3. 用实验的方法研究三相四线制电路中的中线作用。

4. 掌握三相交流电路相序判定的测量方法。

4.9.2实验预习要求1. 预习三相交流电路的基本原理。

2. 熟悉实验步骤。

3. 掌握相序测量的计算方法。

4.9.3基本原理1. 三相交流电的输出：如图4.9-1所示，三相交流发电机发出按正幅值（或相应零值）A TB TC 顺序输出电压,其幅值相等、频率相同、彼此相位差也相等。

电动势及端电压表示如下:（3）线电压、相电压、线电流、相电流等表示法。

（如表4.9-1所示）。

e AEm sinte BE m sin( t 120 ) e cE m sin( t 240 )E m sin( t120 )U A、2 Usin tU Bsin( t 120 ) U C/2U sin( t 240 ).2U sin(t120 )2.电压相量图：线电压与相电压之间的关系如图4.9-2所示。

U AB U A U B.3U A30 ?U BC ?U B ?U C,3U B30 ???J ?U CA U C U A 3U C303.负载连接方式图 4.9-1（1） 星形连接（Y 连接一三相三线制及（2） 三角形接法（？接法一三相三线Y o —三相四线制）（如图4.9-3所示）,（如图4.9-4所示）。

(2)中性线的作用：在三相三线制中，星形三相负载在一般情况下很难达到对称，这就 导致负载中性点的位移，使得三相负载电压的不对称，有时十分严重。

这会引起负载不能正 常工作，甚至烧毁。

当接上中线以后，使得不对称的三相负载就工作在对称的三相电路中， 而解决了上述问题。

为防止中线开路，中线上不允许接保险丝或开关。

电路实验报告院系软件学院班级学号姓名实验名称三相交流电路电压、电流的测量成绩日期2013.12.05 同组者姓名一、实验目的和要求1 、掌握三相负载作星形联接、三角形联接的方法，验证这两种接法下线、相电压及线、相电流之间的关系。

2 、充分理解三相四线供电系统中中线的作用。

二、基本原理1 、三相负载可接成星形（又称“Y ”接）或三角形（又称“△”接）。

当三相对称负载作Y 形联接时，线电压U l 是相电压Up 的倍。

线电流I l 等于相电流I p ，即在这种情况下，流过中线的电流I 0 =0 ，所以可以省去中线。

当对称三相负载△形联接时，有，。

2 、不对称三相负载作Y 联接时，必须采用三相四线制接法，即Y 0 接法。

而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。

倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏；负载重的一相相电压又过低，使负载不能正常工作。

尤其是对三相照明负载，不能无条件地一律采用Y 0 接法。

3 、当不对称负载作△接时，，但只要电源的线电压U l 对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。

三、实验步骤1 、三相负载星形联接（三相四线制供电）联接实验线路电路，即三相灯组负载经三相自耦调压器接通三相对称电源。

将三相调压器的旋柄置于输出为0V 的位置（即逆时针旋到底）。

经检查合格后，开启实验台电源，然后调节调压器的输出，使输出的三相电压为220V ，并按下述内容完成各项实验，分别测量三相负载的线电压、相电压、线电流、相电流、中线电流、电源与负载中点间的电压。

记录测得的数据，并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。

表（一）开灯盏数线电流（ A ）线电压（V ）相电压（V ）中线电流I 0（ A）中点电压UN0（V）A 相B相C相I A I B I CUABUBCUCAUA0UB0UC0Y 0 接平衡负载Y 接平衡负载Y 0 接不平衡负载Y 接不平衡负载Y 0 接 B 相断开Y 接 B 相断开Y 接 B 相短路2 、负载三角形联接（三相三线供电）改接线路，检查合格后接通三相电源，并调节调压器，使其输出线电压为220V ，并按表（二）的内容进行测试。

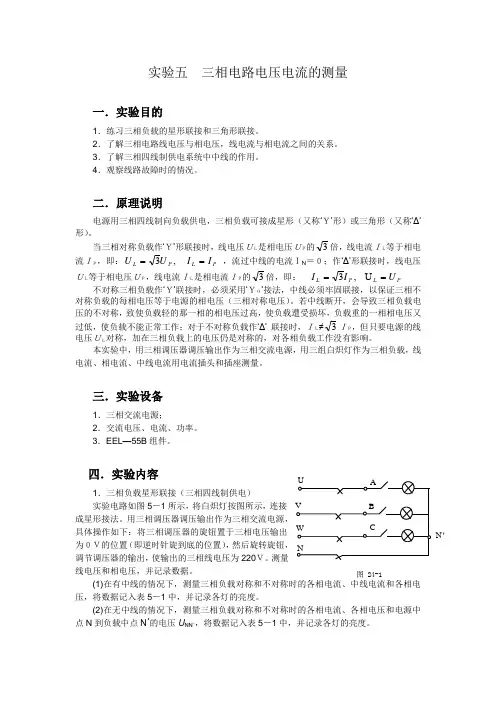

N '图 24-1实验五 三相电路电压电流的测量一．实验目的1．练习三相负载的星形联接和三角形联接。

2．了解三相电路线电压与相电压，线电流与相电流之间的关系。

3．了解三相四线制供电系统中中线的作用。

4．观察线路故障时的情况。

二．原理说明电源用三相四线制向负载供电，三相负载可接成星形（又称‘Ｙ’形）或三角形（又称‘Δ’形）。

当三相对称负载作‘Ｙ’形联接时，线电压ＵＬ是相电压ＵＰ的3倍，线电流ＩＬ等于相电流ＩＰ，即：U U I I L P L P ==3, ，流过中线的电流ＩN ＝０；作‘Δ’形联接时，线电压ＵＬ等于相电压ＵＰ，线电流ＩＬ是相电流ＩＰ的3倍，即： I I U L P L P ==3, U不对称三相负载作‘Ｙ’联接时，必须采用‘ＹＯ’接法，中线必须牢固联接，以保证三相不对称负载的每相电压等于电源的相电压（三相对称电压）。

若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏，负载重的一相相电压又过低，使负载不能正常工作；对于不对称负载作‘Δ’ 联接时，ＩＬ≠3ＩＰ，但只要电源的线电压ＵＬ对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。

本实验中，用三相调压器调压输出作为三相交流电源，用三组白炽灯作为三相负载，线电流、相电流、中线电流用电流插头和插座测量。

三．实验设备1．三相交流电源；2．交流电压、电流、功率。

3．EEL —55B 组件。

四．实验内容1．三相负载星形联接（三相四线制供电）实验电路如图5－1所示，将白炽灯按图所示，连接成星形接法。

用三相调压器调压输出作为三相交流电源，具体操作如下：将三相调压器的旋钮置于三相电压输出为０Ｖ的位置（即逆时针旋到底的位置），然后旋转旋钮，调节调压器的输出，使输出的三相线电压为220Ｖ。

测量线电压和相电压，并记录数据。

(1)在有中线的情况下，测量三相负载对称和不对称时的各相电流、中线电流和各相电压，将数据记入表5－1中，并记录各灯的亮度。

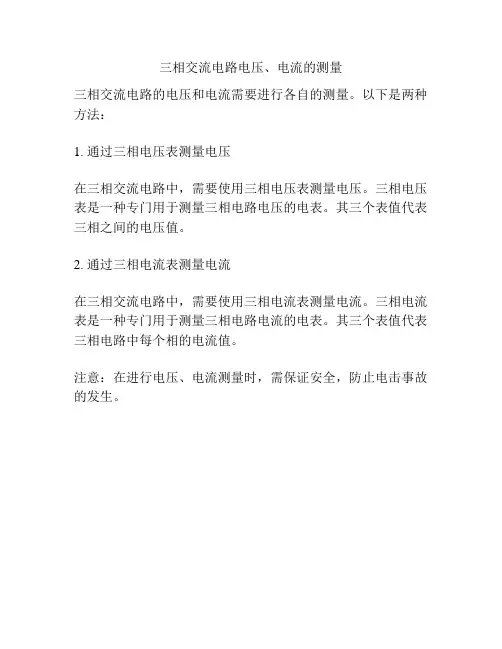

三相交流电路电压、电流的测量
三相交流电路的电压和电流需要进行各自的测量。

以下是两种方法：
1. 通过三相电压表测量电压
在三相交流电路中，需要使用三相电压表测量电压。

三相电压表是一种专门用于测量三相电路电压的电表。

其三个表值代表三相之间的电压值。

2. 通过三相电流表测量电流
在三相交流电路中，需要使用三相电流表测量电流。

三相电流表是一种专门用于测量三相电路电流的电表。

其三个表值代表三相电路中每个相的电流值。

注意：在进行电压、电流测量时，需保证安全，防止电击事故的发生。

三相电路电压电流的测量实验报告
一、实验目的
1. 掌握三相电路电压和电流的基本测量方法；
2. 了解三相电路中电压和电流的分布特点；
3. 探究三相电路中电压和电流的相位关系。

二、实验原理
三相电路是由三个单相电路组成的，其中三个单相电路的电压和电流具有相同的频率和振幅，但相位差为120°。

在三相电路中，通常采用星形（Y）或三角形（△）连接方式。

星形连接时，三个电压和电流的测量相对简单，而三角形连接时，三个电压和电流的测量需要使用特殊的测量方法。

三、实验步骤
1. 搭建三相电路：使用电源、电阻器和电流表搭建一个简单的三相电路，其中电源为交流电源，电阻器和电流表用于测量电流。

2. 测量三相电压：使用电压表测量三个单相电压，记录测量值。

3. 测量三相电流：使用电流表测量三个单相电流，记录测量值。

4. 分析数据：对测量数据进行整理和分析，探究三相电路中电压和电流的分布特点及相位关系。

四、实验结果
1. 三相电压测量结果：
2. 三相电流测量结果：
五、实验总结
1. 在本次实验中，我们成功搭建了一个简单的三相电路，并掌握了三相电路电压和电流的基本测量方法。

通过实验数据可以发现，三个单相电压和电流具有相同的频率和振幅，但相位差为120°，符合三相电路的基本特点。

2. 在实验过程中，我们需要注意保持电压表和电流表的量程选择合适，避免对电路造成损坏。

同时，为了获得更准确的测量结果，可以多次测量并取平均值。

3. 通过本次实验，我们深入了解了三相电路中电压和电流的分布特点及相位关系，为后续的电力电子技术学习打下了坚实的基础。

三相电路电压,电流的测量,实验报告实验报告：三相电路电压、电流的测量一、实验目的1.学习和了解三相电路的基本原理和特点。

2.掌握三相电压和电流的测量方法，并进行分析。

3.通过实验数据的测量和分析，理解三相电路的基本特性。

二、实验原理三相电路是一种由三根相位差为120°的交流电源组成的电路。

根据电源的性质，三相电路可以分为对称三相电路和不对称三相电路。

对称三相电路中，三个电源的电压值、电流值以及相位差都是相等的。

在对称三相电路中，各相的电压和电流的关系可以用相量图来表示，通过对称性来简化分析。

在三相电路中，各相电流和电压的关系可以用以下公式表示：U1 = I1Z1U2 = I2Z2U3 = I3Z3其中U1、U2、U3为三相电源的电压，I1、I2、I3为对应电源的电流，Z1、Z2、Z3为对应电源的阻抗。

通过测量各相电流和电压，可以计算出各相的阻抗以及各相电流和电压的有效值。

通过对称性，可以将三相电路的分析简化为一相电路的分析。

三、实验设备与材料1.三相电源（频率为50Hz，电压为220V）2.三相电机（功率为100W，额定电流为1.5A）3.电流表（量程为1A，精度为±1%）4.电压表（量程为500V，精度为±1%）5.电阻箱（0~9999Ω）6.开关和导线若干四、实验步骤1.按照实验接线图（见附录）正确连接电路。

注意确保电源与电机之间的连接正确，以及开关处于关闭状态。

2.调整电阻箱的阻值为Ra=40Ω，Rb=40Ω，Rc=40Ω。

此时电机应该处于正常运行状态。

如果没有正常运转，检查电路连接是否正确。

3.测量各相电流和电压：使用电流表和电压表分别测量各相电流和电压。

注意此时应该在电机上加电状态进行测量。

4.将实验数据进行整理，计算出各相电流和电压的有效值。

根据实验数据绘制出各相电流和电压的有效值图。

5.根据实验数据计算出各相的阻抗，并分析各相阻抗的特点。

6.通过实验数据的分析，对对称三相电路的特点进行讨论。

三相交流电路电压、电流的分析与测量一、实验目的1．掌握三相负载作星形联接、三角形联接的方法，验证这两种接法时线、相电压及线、相电流之间的关系。

2．充分理解三相四线供电系统中中线的作用。

二、原理说明1．三相负载可接成星形（又称“Ｙ”接）或三角形(又称"△"接，当三相对称负载作Y 形联接时，线电压Ul 是相电压Up 的倍。

线电流Il 等于相电流Ip，即U l＝U p I l＝I p当采用三相四线制接法时，，流过中线的电流I0＝0，所以可以省去中线。

当对称三相负载作△形联接时，有I1=Ip, U1=Up2．不对称三相负载作Y 联接时,必须采用三相四线制接法，即Y0 接法。

而且中线必须牢固联接，以保证三相不对称负载的每相电压维持对称不变。

倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏；负载重的一相相电压又过低，使负载不能正常工作。

尤其是对于三相照明负载，无条件地一律采用Y0 接法。

3．当不对称负载作△接时，Il≠Ip，但只要电源的线电压Ul 对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。

三、实验设备及器件序号名称型号与规格数量备注1三相交流电源3Φ0～220V12三相自耦调压器13交流电压1表4 交流电流表15 三相灯组负载40W/220V白炽灯9 DGJ-046 电门插座 3DGJ-04四、实验内容1．三相负载星形联接（三相四线制供电）按图6-3-3-1 线路组接实验电路。

即三相灯组负载经三相自耦调压器接通三相对称电源,将三相调压器的旋柄置于三相电压输出为0V的位置，经指导教师检查后。

方可合上三相电源开关，然后调节调压器的输出，使输出的三相线电压为220V，按表6-3-3-1数据表格所列各项要求分别测量三相负载的线电压、相电压、线电流（相电流）、中线电流、电源与负载中点的电压，记录之。

并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。

三相交流电路电压电流的测量实验报告
1、变压器的出线端电压。

(国家是有规定的误差数值)。

2、电网的长度会造成轻微的压降。

3、测量仪表的精度。

(正规的仪表国家有有规定的误差数值)电流产生误差的:电压的准确、平稳。

用电设备的实际电流值与名牌上电流存在的差异、功率因数的差异等。

4、测量仪表的精度等(正规的仪表国家有有规定的误差数值)以上的，不知道是不是你需要的因素，虽然以上所提及的内容都有国家规定的误差值，误差很小。

但实际中是存在的。

三相交流电路电压、电流的分析与测量一、实验目的1．掌握三相负载作星形联接、三角形联接的方法，验证这两种接法时线、相电压及线、相电流之间的关系。

接)的Y0压维持对称不变。

倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相的相电压过高，使负载遭受损坏；负载重的一相相电压又过低，使负载不能正常工作。

尤其是对于三相照明负载，无条件地一律采用Y0接法。

3，但只要电源的线电压Ul 对称，加在三相负载上的电压仍是对称的，对各相负载工作没有影响。

三、实验设备及器件调压器接通三相对称电源,将三相调压器的旋柄置于三相电压输出为0V的位置，经指导教师检查后。

方可合上三相电源开关，然后调节调压器的输出，使输出的三相线电压为220V，按表6-3-3-1数据表格所列各项要求分别测量三相负载的线电压、相电压、线电流（相电流）、中线电流、电源与负载中点的电压，记录之。

并观察各相灯组亮暗的变化程度，特别要注意观察中线的作用。
