发动机连杆的加工工艺发动机连杆是发动机中的重要部件之一，主要起到将活塞与曲轴连接起来的作用。
它通常由高强度铸铁或铸钢制成，具有承载高压力和高温的能力。
以下是发动机连杆的加工工艺的详细介绍。
1. 材料选择：发动机连杆通常使用高强度材料制造，如铸铁或铸钢。
这些材料具有良好的机械性能和耐热性能，能够承受高温、高压和高转速的要求。
2. 铸造：连杆的制造通常通过铸造工艺来完成。
首先，根据连杆的设计要求制作模具，然后将熔化的铁水或钢水倒入模具中，待其凝固后取出，得到初步的连杆毛坯。
3. 精加工：铸造得到的连杆毛坯需要进行进一步的精加工来满足工艺要求。
包括以下几个步骤：a. 磨削：使用砂轮或切削工具对连杆进行磨削，以去除表面的毛刺和不平整，并使其具有规定的尺寸和形状。
b. 铣削：通过铣削工艺对连杆进行加工，以产生平整的表面和规定的孔径。
铣削还可用于加工连杆上的齿轮或平面。
c. 凿破孔：可以使用钻削工具钻孔或采用冲击方式凿破连杆上的孔。
这些孔通常用于安装连杆螺栓和机油喷嘴等部件。
d. 热处理：连杆在精加工之前需要进行热处理，以提高其硬度和强度。
通常采用淬火和回火工艺来完成。
淬火可以使材料达到较高的硬度，而回火则可以消除过多的脆性。
e. 平衡：连杆在装配到发动机中之前需要进行平衡。
这是为了保证连杆在高速旋转时不会产生过大的振动和失重现象。
平衡通常通过动、静平衡仪来进行。
4. 检查和测试：完成精加工之后，连杆需要进行严格的质量检查和性能测试。
这包括尺寸测量、硬度测试、金相组织观察、磁粉检测等。
还需要在实际的发动机中进行试车和试验，以验证连杆的性能和可靠性。
总结起来，发动机连杆的加工工艺包括材料选择、铸造、精加工、热处理、平衡、检查和测试等几个关键步骤。
每个步骤都需要严格控制和操作，以确保连杆具有良好的性能和可靠性。
加工过程中还需要注意环保要求，采取适当的防护措施，以减少对环境的污染。
通过科学严谨的加工工艺，可以有效提高发动机连杆的质量和性能，进一步提高发动机的整体性能和可靠性。
连杆体机械加工工艺规程与小头钻孔夹具设计连杆体机械加工工艺规程与小头钻孔夹具设计连杆体是汽车发动机的重要组成部分之一，它连接了活塞和曲轴，使得活塞通过连杆来转换为曲轴的旋转。
连杆体的精度和质量对发动机的性能和寿命具有重要影响，因此必须经过严格的机械加工过程。
本文将介绍连杆体的加工工艺规程和小头钻孔夹具的设计。
一、加工工艺规程1.材料准备连杆体一般采用高强度合金钢或铸铁材料，加工前必须进行材料检验和确定材料性能。
2.车削（1）粗车：连杆体粗车时，首先需要进行材料去残余应力处理，然后根据设计图纸的尺寸进行切削，达到加工公差要求。
此时需要注意刀具的选择和切削参数的设置。
（2）细车：在粗车完成后，需要经过细车处理。
细车时需要注意保证加工表面的精度和光洁度。
为达到高精度要求，可采用数控车床进行加工。
3.磨削精度要求更高的情况下，需要进行磨削加工。
首先进行车磨双道的精密外圆磨削，然后进行车磨双道的内圆磨削，最后进行小孔和键槽的磨削。
4.平面及孔加工若要在连杆体上加工平面及孔，可采用数控铣床和钻床等设备进行加工。
加工时需要严格控制加工参数，保证平面和孔的中心连续性和精度。
5.质量检测在加工完成后，需要进行质量检测，检查加工精度和尺寸是否符合设计要求，以及其他性能指标是否合格。
二、小头钻孔夹具设计对于一些结构较为复杂的连杆体，如工字形连杆，往往需要进行小头钻孔加工。
在这种情况下，需要设计一种小头钻孔夹具来保证加工质量和效率。
小头钻孔夹具结构图如下：小头钻孔夹具由基座、卡板、夹紧耳、垂直板等部分组成。
其中，卡板采用可拆卸式结构设计，方便清理和更换。
夹紧耳设计成V形，以保证连接精度和夹紧力。
垂直板和基座采用定位销连接，以保证夹具的重复定位精度。
在使用小头钻孔夹具时，需要先确定加工位置和夹紧力，然后安装和固定夹紧耳。
夹紧耳采用顶紧式夹紧，在夹紧过程中要注意加大夹紧力，以确保零件牢固夹紧，不易滑动或旋转。
小头钻孔夹具使用完成后，要及时清理夹具残留的切屑和润滑油，以保证下次使用的加工质量和效率。

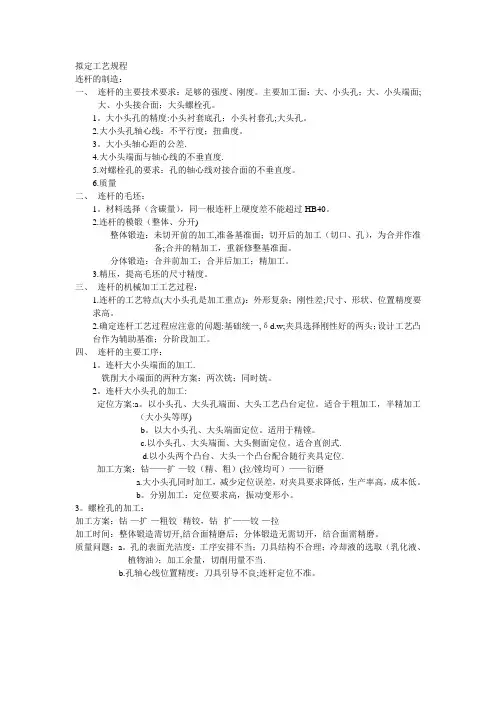

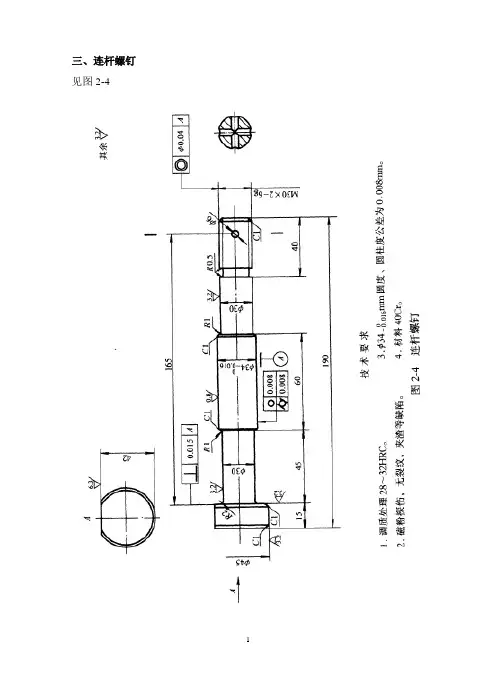

三、连杆螺钉见图2-41、零件图样分析mm的表面粗糙度值为R a0.8μm，圆度公差为1）连杆螺钉定位部分φ340-016.00.008mm，圆柱度公差为0.008mm。
2）螺纹M30×2的精度为6g，表面粗糙度值为R a3.2μm。
mm轴心线垂直度公3）螺纹头部支撑面，即靠近φ30mm杆径一端，对φ340-.0016差为0.015mm。
mm轴心线的同轴度公差为φ0.04mm。
4）连杆螺钉螺纹部分与定位基准φ340016-.05）连杆螺钉体承受交变载荷作用，不允许材料有裂纹，夹渣等影响螺纹及整体强度的缺陷存在，因此，对每一根螺钉都要进行梯粉探伤检验。
6）调质处理28~32HRC。
7）连杆螺钉机械加工工艺过程卡（表2-3）3、工艺分析1）连杆螺钉在整个连杆组件中是非常重要的零件，其承受交变载荷作用，易产生疲劳断裂，所以本身要有较高的强度，在结构上，各变径的地方均以圆角过渡，以减少应力集中。
在定位尺寸φ340mm两边均为φ30mm尺寸，主要是为了装配方便。
016-.0在φ45mm圆柱头部分铣一平面（尺寸42mm），是为了防止在拧紧螺钉时转动。
2）毛坯材料为40Cr锻件，根据加工数量的不同，可以采用自由锻或模锻，锻造后要进行正火。
锻造的目的是为了改善材料的性能。
表2-3连杆螺钉机械加工工艺过程卡下料尺寸为φ60mm×125mm，是为了保证有一定的锻造比，以防止金属烧损，并保证有足够的毛坯用料量。
3）图样要求的调质处理应安排在粗加工后进行，为了保证调质变形后的加工余量，粗加工时就留有3mm的加工余量。
4）连杆螺钉上不允许留有中心孔，在锻造时就留下工艺留量，两边留有φ25mm ×7.5mm工艺凸台，中心孔钻在凸台上，中心孔为A2.5。
5）M30×2-6g螺纹的加工，不宜采用板牙套螺纹的方法（因为这种方法达不到精度要求）。
应采用螺纹车刀，车削螺纹。
6）热处理时，要注意连杆螺钉的码放、不允许交叉放置，以减小连杆螺钉的变形。
连杆衬套车间生产工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、原材料准备1.1 选择合适的钢材或铝材，根据需要进行切割、打磨等预处理，确保原材料的尺寸和表面质量符合生产要求。

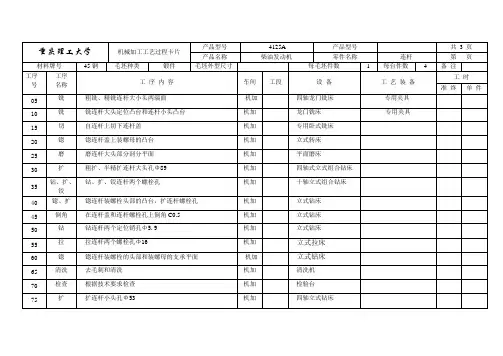

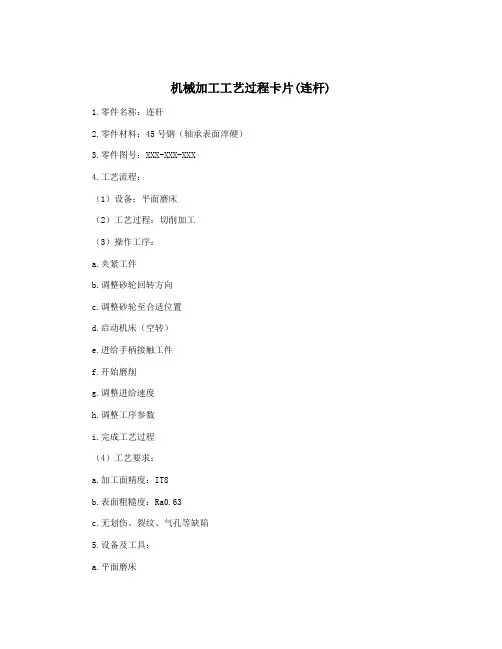

机械加工工艺过程卡片(连杆)1.零件名称：连杆2.零件材料：45号钢（轴承表面淬硬）3.零件图号：XXX-XXX-XXX4.工艺流程：（1）设备：平面磨床（2）工艺过程：切削加工（3）操作工序：a.夹紧工件b.调整砂轮回转方向c.调整砂轮至合适位置d.启动机床（空转）e.进给手柄接触工件f.开始磨削g.调整进给速度h.调整工序参数i.完成工艺过程（4）工艺要求：a.加工面精度：IT8b.表面粗糙度：Ra0.63c.无划伤、裂纹、气孔等缺陷5.设备及工具：a.平面磨床b.砂轮c.夹具d.工件轴承支撑e.尺子、千分尺6.工艺参数：a.磨削速度：25m/sc.每次进给量：0.03mmd.每分钟磨削量：8~10mme.主轴转速：1000r/min7.安全操作：a.操作前需检查设备完好性，切勿带有松动零件或异物。
b.操作中严禁拆卸、调整设备部件。
c.操作后关闭机床电源，清除设备上的切削液并进行设备保养。
d.操作时需戴好安全帽、手套等防护设备，不得穿松散衣物。
8.维护保养：a.平时需定期检查设备零部件磨损情况并予以更换。
b.定期对砂轮进行磨石、清洗、调整。
c.清理设备上固定在夹具上的金属屑、切屑等杂物。
d.定期涂抹润滑油，保证机床各部件运转顺畅。
9.质量控制：a.进行严格的质量检测程序，对于加工精度不符合要求的工件予以返工或废品处理。
b.对于符合质量要求的工件进行喷砂抛光处理。
c.定期对设备进行校准，保证加工精度和表面粗糙度符合要求。
d.要求工艺人员自觉遵守操作规程，对于不符合操作规程情况进行追究和整改。
韶关学院零件号材料45 编制李志安2015.6机械加工工艺过程综合卡片零件名称连杆毛坯重量指导生产类型大量生产毛坯种类锻件审核工序安装（工位）工步工序说明机床夹具或辅助工具刀具量具走刀次数走刀长度（mm）切削深度（mm）进给量（mm/r）主轴转速（r/min)切削速度（m/min）工时定额（min)基本时间辅助时间工作地服务时间1 2 2铣连杆大小头平面铣连杆大、小头两平面,每面留磨量0.3mmX62W机床专用夹具直径100mm高速钢圆柱镶齿铣刀游标卡尺1 100 20.160190 150 1.49 0.16 1.65工序简图安装1：安装2与安装1基准面换置韶关学院零件号材料45 编制李志安2015.6机械加工工艺过程综合卡片零件名称连杆毛坯重量指导生产类型大量生产毛坯种类锻件审核工序安装（工位）工步工序内容机床夹具或辅助工具刀具量具走刀次数走刀长度（mm）切削深度（mm）进给量（mm/r）主轴转速（r/min)切削速度（m/min）工时定额（min)基本时间辅助时间工作地服务时间2 2 2 粗磨连杆大小头平面以一大平面定位，磨另一大平面，保证中心线对称，无标记面称基面。
（下同）M7130磨床磁力吸盘砂轮直径 D =270mm厚度百分尺1 100 0.2 8 55144 0.070.21 0.2工序简图韶关学院零件号材料45 编制李志安2015.6机械加工工艺过程综合卡片零件名称连杆毛坯重量指导生产类型大量生产毛坯种类锻件审核工序安装（工位）工步工序内容机床夹具或辅助工具刀具量具走刀次数走刀长度（mm）切削深度（mm）进给量（mm/r）主轴转速（r/min)切削速度（m/min）工时定额（min)基本时间辅助时间工作地服务时间3 1 3加工小头孔钻扩铰小头孔钻床Z525滑具钻模麻花钻 1 10 38 0.48 27217 0.380.5 0.2扩孔钻 1 10 0.3 0.9 12514.840.3 0.033 0.2高速钢铰刀塞规1 10 0.1 0.62 12512.670.6450.070.2工序简图韶关学院零件号材料45 编制李志安2015.6机械加工工艺过程综合卡片零件名称连杆毛坯重量指导生产类型大量生产毛坯种类锻件审核工序安装（工位）工步工序内容机床夹具或辅助工具刀具量具走刀次数走刀长度（mm）切削深度（mm）进给量（mm/z）主轴转速（r/min)切削速度（m/min）工时定额（min)基本时间辅助时间工作地服务时间4 2 2 以基面及大、小头孔定位，装夹工件拉大头孔两侧尺寸01.098 mm两侧面和螺栓孔凸台两侧面和后座的三侧面，保证对称拉床EQ0159-00专用夹具外形拉刀宽 B= 40mm游标卡尺1 54 40 0.1 75046.8 0.230.18 0.2以基面及大、小头孔定位，装夹工件拉小头孔凸台两侧面和后座三侧面，保证对称1 50 40 0.1 64027 0.260.18 0.1工序简图韶关学院零件号材料45 编制李志安2015.6机械加工工艺过程综合卡片零件名称连杆毛坯重量指导生产类型大量生产毛坯种类锻件审核工序安装（工位）工步工序内容机床夹具或辅助工具刀具量具走刀次数走刀长度（mm）切削深度（mm）进给量（mm/z）主轴转速（r/min)切削速度（m/s）工时定额（min)基本时间辅助时间工作地服务时间5 1 1扩大头孔以基面定位，以小头孔定位，扩大头孔为Φ60()30.00+mm钻床Z3080滑柱钻磨套扩孔钻直径D =60 mm塞规1 46 5 1.832 6.030.6590.072 0.2工序简图韶关学院零件号材料45 编制李志安2015.6机械加工工艺过程综合卡片零件名称连杆毛坯重量指导生产类型大量生产毛坯种类锻件审核工序安装（工位）工步工序内容机床夹具或辅助工具刀具量具走刀次数走刀长度（mm）切削深度（mm）进给量（mm/z）主轴转速（r/min)切削速度（m/min）工时定额（min)基本时间辅助时间工作地服务时间6 1 1铣开连杆体和盖以基面及大、小头孔定位，装夹工件，切开工件，编号杆身及上盖分别打标记。
连杆加工工艺过程卡片及工序卡学生姓名届 2013学院（系）机械学院专业机械工程及自动化指导教师职称副教授产品名称连杆总成零件名称连杆盖第（2）页车间工序号工序名称材料牌号02 粗铣盖两大平面45Mn2毛坯种类毛坯外形尺寸每毛坯可制件数每台件数模锻 1 4设备名称设备型号设备编号同时加工件数端面铣床自制 1夹具编号夹具名称切削液J-01 铣夹具工序工时(分)准终单件3.1 工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅助1 粗铣盖一大平面（先加工凸起面）刀具：端铣刀盘D-01 n=610 v=191 f=0.281t=0.5 0.25 2.85（1）保证加工面距中心线尺寸18.35±0.102t=0.5（2）两大平面对称中心线允差±0.25mm 量具：卡尺3t=0.32 粗铣另一大平面36.720.04t=0.2 （1）其一平面必垂直设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期产品名称连杆总成零件名称连杆体第（3）页车间工序号工序名称材料牌号03 粗铣杆两大平面45Mn2毛坯种类毛坯外形尺寸每毛坯可制件数每台件数模锻 1 4设备名称设备型号设备编号同时加工件数立铣 X52 1夹具编号夹具名称切削液J-02 铣夹量工序工时(分)准终单件3.1 工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅助1 粗铣盖一大平面（先加工凸起面）刀具：端铣刀盘D-02 n=1180 v=163 s=0.508 t=15 1 0.6 2.5（1）保证加工面距中心线尺寸18.35±0.10（2）两大平面对称中心线允差±0.25mm 量具：卡尺2 粗铣另一大平面36.720.0（1）其中一大平面赢平直不直度≯0.10mm设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期产品名称连杆总成零件名称连杆体第（4）页车间工序号工序名称材料牌号04 钻小头孔45Mn2毛坯种类毛坯外形尺寸每毛坯可制件数每台件数模锻 1 4设备名称设备型号设备编号同时加工件数钻床 Z535 1夹具编号夹具名称切削液J-03 钻夹具乳化液工序工时 (分)准终单件3 工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅助1 钻连杆小头孔Φ24.530.0+粗糙度6.3 刀具：锥柄钻头Φ24.5 n=195 v=15 f=0.2 1 1.2 1.82 检验Φ24.530.0+孔与小头外圆应同心圆偏差≤0.25mm 量具：卡尺凸起面朝下定位夹紧设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期产品名称连杆总成零件名称连杆体第（5）页车间工序号工序名称材料牌号05 小头孔倒角45Mn2毛坯种类毛坯外形尺寸每毛坯可制件数每台件数模锻 1 4设备名称设备型号设备编号同时加工件数钻床 Z535 1夹具编号夹具名称切削液J-04工序工时 (分)准终单件0.96 工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅助1 小头孔倒角面角1.520.0 ×45°刀具：锥柄钻头Φ28 n=68 V=6 f=手动 1.52 0.46 0.52 检验尺寸及粗糙度设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期产品名称连杆总成零件名称连杆体和盖第（6）页车间工序号工序名称材料牌号06 粗磨杆盖大平面45Mn2毛坯种类毛坯外形尺寸每毛坯可制件数每台件数模锻 1 4设备名称设备型号设备编号同时加工件数磨床 M7475B 杆16盖50夹具编号夹具名称切削液电磁吸盘乳化液工序工时 (分)准终单件4.09 工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅助1 粗磨一大平面36.410.0+以平整一大平面定刀具：研轮GB60ZRAP350×40×127 n=1440 v=1582 f纵=3-28 T=0.02 34 2.5 1.59位对称磨削。
