cadence仿真工具介绍

前言PCB仿真Cadence软件是我们公司统一使用的原理图设计、PCB设计、高速仿真的EDA工具。

进行仿真工作需要有很多方面的知识，须对高速设计的理论有较全面的认识，并对具体的单板原理有一定的了解，还需具备仿真库的相关知识等。

在这个分册中仅对仿真软件的使用进行较详细的阐述，还介绍高速设计的一些相关理论，仿真过程是基于Allegro SPB 15.7的PCB SI模块进行的。

其他知识，如仿真库的知识、约束管理器等请参阅专门的使用手册。

在此非常感谢网络南研 EDA和本部 EDA对此手册的支持。

第一章高速设计与PCB仿真流程本章介绍高速PCB仿真设计的基础知识和重要意义，并介绍基于Cadence 的Allegro SPB15.7的PCB仿真流程。

1.1高速信号与高速设计随着通信系统中逻辑及系统时钟频率的迅速提高和信号边沿不断变陡，PCB的走线和板层特性对系统电气性能的影响也越发显著。

对于低频设计,走线和板层的影响要求不高甚至可以完全忽略不计。

当频率超过 50MHz时，PCB走线则必须以传输线考虑，而在评定系统性能时也必须考虑 PCB 板材的电参数影响。

当系统时钟频率达到120MHz及更高时，就只能使用高速电路设计方法，否则基于传统方法设计的PCB将无法工作。

因此，高速电路设计技术已经成为电子系统设计师必须采取的设计手段，只有通过使用高速电路设计师的设计技术，才能实现设计过程的可控性。

高速系统的设计必须面对互连延迟引起的时序问题以及串扰、传输线效应等信号完整性问题。

通常认为如果数字逻辑电路的频率达到或者超过45MHZ~50MHZ，而且工作在这个频率之上的电路占整个电子系统的一定份量（比如说１／３），就称为高速电路。

实际上，信号边沿的谐波频率比信号本身的频率高，是信号快速变化的上升沿与下降沿（或称信号的跳变）引发了信号传输的非预期结果。

因此，通常约定如果线传播延时大于1/2数字信号驱动端的上升时间，则认为此类信号是高速信号并产生传输线效应，见图1－1所示。

cadence教程Cadence 是一款流行的电路设计和仿真工具。

它广泛应用于电子工程领域，可以帮助工程师进行电路设计、布局、仿真和验证。

以下是一个简单的 Cadence 教程，帮助你快速入门使用该软件。

第一步: 下载和安装 Cadence首先，你需要从 Cadence 官方网站下载适用于你操作系统的Cadence 软件安装包。

在下载完成后，双击安装包文件并按照安装向导的指示进行安装。

第二步: 创建新项目打开 Cadence 软件后，你将看到一个初始界面。

点击“File”菜单，然后选择“New”来创建一个新的项目。

第三步: 添加电路元件在新项目中，你可以开始添加电路元件。

点击菜单栏上的“Library”按钮，然后选择“Add Library”来添加一个元件库。

接下来，使用菜单栏上的“Place”按钮来添加所需的电路元件。

第四步: 连接电路元件一旦添加了电路元件，你需要使用连线工具来连接它们。

点击菜单栏上的“Place Wire”按钮，然后将鼠标指针移到一个元件的引脚上。

点击引脚，然后按照电路的设计布局开始连接其他元件。

第五步: 设置仿真参数在完成电路布局后，你需要设置仿真参数。

点击菜单栏上的“Simulate”按钮，然后选择“Configure”来设置仿真器类型、仿真时间等参数。

第六步: 运行仿真设置完成后，你可以点击菜单栏上的“Simulate”按钮，然后选择“Run”来运行仿真。

仿真过程会模拟电路的运行情况，并生成相应的结果。

总结通过这个简单的 Cadence 教程，你了解了如何下载安装Cadence 软件、创建新项目、添加电路元件、连接元件、设置仿真参数和运行仿真。

掌握了这些基本操作后，你可以进一步学习和探索 Cadence 的更多功能和高级技巧。

祝你在使用Cadence 中取得成功！。

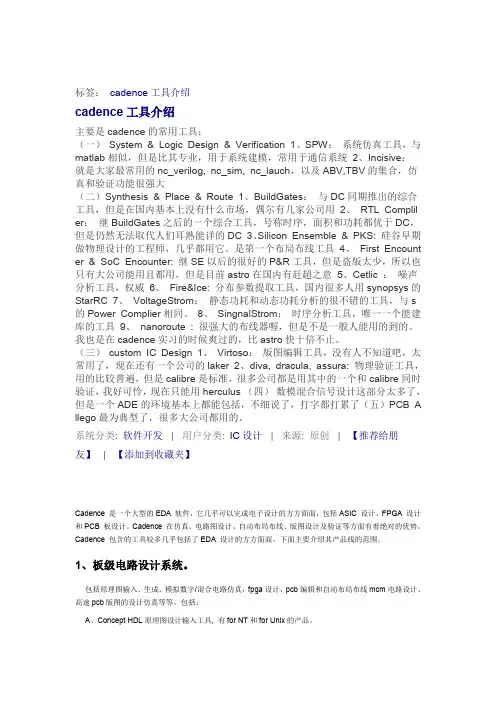

标签：cadence工具介绍cadence工具介绍主要是cadence的常用工具：（一）System & Logic Design & Verification 1、SPW：系统仿真工具，与matlab相似，但是比其专业，用于系统建模，常用于通信系统2、Incisive：就是大家最常用的nc_verilog, nc_sim, nc_lauch，以及ABV,TBV的集合，仿真和验证功能很强大（二）Synthesis & Place & Route 1、BuildGates：与DC同期推出的综合工具，但是在国内基本上没有什么市场，偶尔有几家公司用2、RTL Complil er：继BuildGates之后的一个综合工具，号称时序，面积和功耗都优于DC，但是仍然无法取代人们耳熟能详的DC 3、Silicon Ensemble & PKS: 硅谷早期做物理设计的工程师，几乎都用它。

是第一个布局布线工具4、First Encount er & SoC Encounter: 继SE以后的很好的P&R工具，但是盗版太少，所以也只有大公司能用且都用，但是目前astro在国内有赶超之意5、Cetlic ：噪声分析工具，权威6、Fire&Ice: 分布参数提取工具，国内很多人用synopsys的StarRC 7、VoltageStrom：静态功耗和动态功耗分析的很不错的工具，与s 的Power Complier相同。

8、SingnalStrom：时序分析工具，唯一一个能建库的工具9、nanoroute : 很强大的布线器喔，但是不是一般人能用的到的。

我也是在cadence实习的时候爽过的，比astro快十倍不止。

（三）custom IC Design 1、Virtoso：版图编辑工具，没有人不知道吧，太常用了，现在还有一个公司的laker 2、diva, dracula, assura: 物理验证工具，用的比较普遍，但是calibre是标准，很多公司都是用其中的一个和calibre同时验证，我好可怜，现在只能用herculus （四）数模混合信号设计这部分太多了，但是一个ADE的环境基本上都能包括，不细说了，打字都打累了（五）PCB A llego最为典型了，很多大公司都用的。

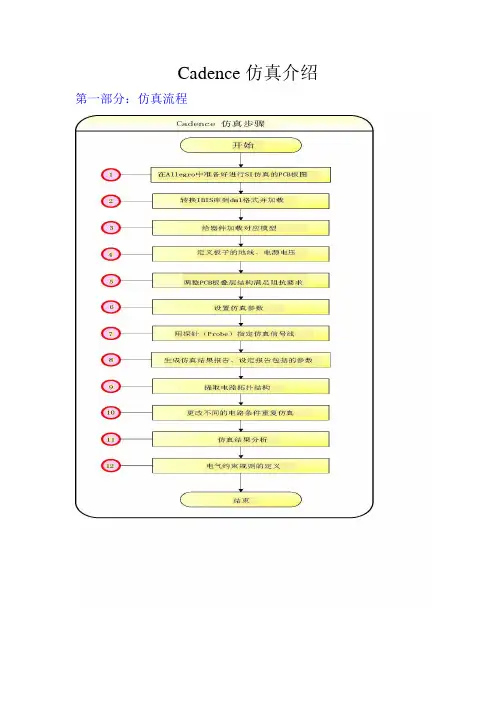

Cadence仿真介绍第一部分：仿真流程第二部分：IBIS模型IBIS模型和SPICE模型比较：SPICE模型：（1）电压/电流/时间等关系从器件图形、材料特性得来，建立在低级数据的基础上（2）每个buffer中的器件分别描述/仿真（3）仿真速度很慢（4）包含芯片制造工艺信息IBIS模型：（1）电压/电流/时间关系建立在IV/VT数据曲线上（2）没有包括电路细节（3）仿真速度快，是SPICE模型的25倍以上（4）不包含芯片内部制造工艺信息基于上述原因，对于在系统级的设计，我们更倾向于使用IBIS模型。

目前IBIS主要使用的有V1.1，V2.1，V3.2及V4.0等版本。

模型结构如下图：C_pkg，R_pkg，L_pkg为封装参数；C_comp为晶片pad电容；Power_Clamp，GND_Clamp 为ESD结构的V/I曲线。

输出模型比输入模型多一个pull-up，pull-down的V/T曲线。

Cadence的model integrity工具负责对IBIS模型进行语法检查、编辑以及进行DML格式转换。

Cadence仿真不直接使用IBIS模型，而必须先把IBIS转换成DML。

<实例操作演示>第三部分：电路板设置电路板设置包括：（1）叠层设置；（2）DC电压设置；（3）器件设置；（4）模型分配；上述步骤可以通过setup advisor向导设置。

1，叠层设置2，DC电压设置3，器件设置4，模型分配电阻、电容、电感等无源器件的模型可以通过建立ESPICE模型来获得。

<实例操作演示>第四部分：设置仿真参数模型分配完成后，就可以进行仿真了。

在进行仿真之前，需要对仿真的参数进行设置。

Pulse cycle count：通过指定系统传输的脉冲数目来确定仿真的持续时间。

Pulse Clock Frequency：确定仿真中用来激励驱动器的脉冲电压源的频率。

Pulse Duty cycle：脉冲占空比。

Cadence工具简介1，逻辑设计与验证工具* 逻辑仿真工具: Cadence NC-Verilog, Verilog-XL, NCSim,Simvision Waveform Viewer* 综合工具: Cadence BuildGates* 形式验证工具: VerplexLEC2．综合布局布线工具SoC Encounter—可应用于如90nm及其以下的SOC设计；△ SE-PKS—可应用于如复杂时序收敛的IC设计；△ Fire & Ice QX and SignalStorm—可应用于3维电阻电容参数提取及延时计算；△ VoltageStorm—可应用于功耗分析；△ CeltIC—可应用于信号完整性分析。

3 system level design工具综合（Hardware Design System 2000）算法验证（SPW）△ 结构设计工具(SystemC-based simulators, CoWare, etc)△ 硬件/软件混合设计工具(Verification Platform, Seamless, etc)△ 模拟/混合信号工具(AMS, Agilent ADS, etc)4，CIC(layout & custom layout) 全定制集成电路布局设计工具△ Virtuoso Layout Editor△ Assura (Layout verification)5，AMS (analog mixed signal, RF analysis and design)模拟集成电路设计工具。

AnalogDesignEnvironment。

MixedSignal Design Environment。

Analog Modeling with Verilog-A。

Spectre Circuit Simulator6，HS-PSD(high speed PCB system design) 高速系统和板极设计工具o Concept HDL Front-to-Back Design Flow –原理图输入工具o PCB Librarian –器件建库工具o Allegro PCB Layout System – PCB板布局布线工具o Specctra AutoRoute Basics –基本自动布线器o Advanced Specctra Autorouting Techniques –高级自动布线器o SpecctraQuest Foundations –信号完整性仿真工具o Advanced SpecctraQuest Techniques –高级信号仿真工具*VerilogHDL 仿真工具 Verilog-XL*电路设计工具 Composer电路模拟工具 Analog Artist*版图设计工具 Virtuoso Layout Editor版图验证工具 Dracula 和 Diva*自动布局布线工具 Preview 和 Silicon Ensembleform:Mr Bond coms-chip expert设计任务 EDA工具功能仿真和测试 a. Cadence, NC_simb. Mentor ModelSim (调试性能比较突出)c. Synopsys VCS/VSSd. Novas Debussy (仅用于调试)逻辑综合 a. Synopsys, DCb. Cadence, BuildGatesc. Mentor, LeonardoDFT a. Mentor, DFTAdvisorb. Mentor, Fastscanc. Mentor, TestKompressd. Mentor, DFTInsighte. Mentor, MBISTArchitectf. Mentor, LBISTArchitectg. Mentor, BSDArchitecth. Mentor, Flextesti. Synopsys, DFT Complierj. Synopsys, Tetra MAXk. Synopsys, BSD Complier布局,时钟树综合和自动布线a. Cadence, Design Plannerb. Cadence, CT-Genc. Cadence, PKSd. Cadence, Silicon Ensemblee. Synopsys, Chip Architectf. Synopsys, Floorplan Managerg. Synopsys, Physical Complier & Apolloh. Synopsys, FlexRoute网表提取及RC参数提取物理验证a. Mentor, xCalibreb. Cadence, Assure RCXc. Synopsys, Star-RCXTd. Mentor, Calibree. Synopsys, Herculef. Cadence, Assure延时计算与静态时序分析a. Synopsys, Prime Timeb. Cadence, Pearlc. Mentor, SST Velocity形式验证 a. Mentor, FormalProb. Synopsys, Formalityc. Cadence, FormalCheck功能优化与分析 a. Synopsys, Power Compilerb. Synopsys, PowerMill-ACEHDLQA a. TransEDA, Verification Navigatorb. Synopsys, LEDAFPGA开发 a. Mentor, FPGAdvantageb. XILINX, ISEc. Altera, QuartusIISoC开发 a. Mentor, Seamless CVEb. Cadence, SPWc. Synopsys, Co-Centric版图设计工具 a. Cadence, Virtuosob. Mentor, IC-Stationc. 思源科技, Laker电路级仿真 a. Mentor, ELDOb. Mentor, ADMSc. Cadence, Spectre, Spectre RFd. Cadence, AMSe. Synopsys, Star-Hspice以下只是个人和本公司的评价，不一定十分全面，仅供参考。

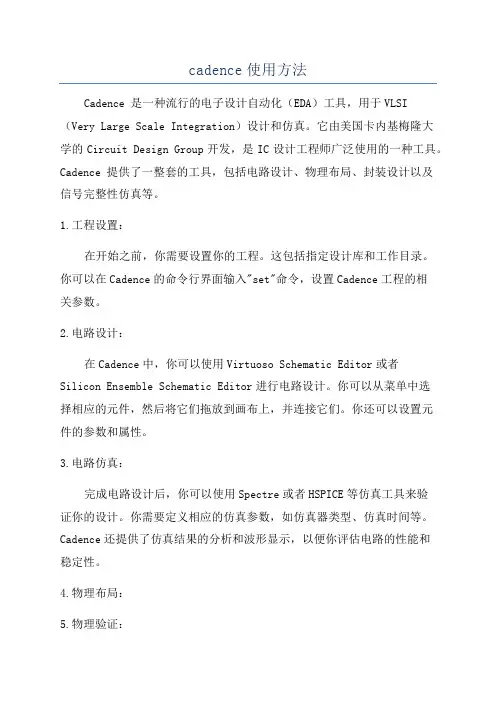

cadence使用方法Cadence 是一种流行的电子设计自动化（EDA）工具，用于VLSI（Very Large Scale Integration）设计和仿真。

它由美国卡内基梅隆大学的Circuit Design Group开发，是IC设计工程师广泛使用的一种工具。

Cadence 提供了一整套的工具，包括电路设计、物理布局、封装设计以及信号完整性仿真等。

1.工程设置：在开始之前，你需要设置你的工程。

这包括指定设计库和工作目录。

你可以在Cadence的命令行界面输入"set"命令，设置Cadence工程的相关参数。

2.电路设计：在Cadence中，你可以使用Virtuoso Schematic Editor或者Silicon Ensemble Schematic Editor进行电路设计。

你可以从菜单中选择相应的元件，然后将它们拖放到画布上，并连接它们。

你还可以设置元件的参数和属性。

3.电路仿真：完成电路设计后，你可以使用Spectre或者HSPICE等仿真工具来验证你的设计。

你需要定义相应的仿真参数，如仿真器类型、仿真时间等。

Cadence还提供了仿真结果的分析和波形显示，以便你评估电路的性能和稳定性。

4.物理布局：5.物理验证：完成物理布局后，你需要进行物理验证，以确保设计的可制造性和可靠性。

Cadence提供了Innovus和Tempus等工具，用于进行电压引脚冲突检查、信号完整性分析和时序分析等。

这些工具可以帮助你发现潜在的物理问题，并提供相应的解决方案。

6.封装设计：在完成物理验证后，你需要设计封装。

Cadence提供了封装设计工具，如Allegro Package Designer。

你可以定义芯片的引脚布局和间距规则，并生成封装文件。

7.电路板设计：当你完成芯片设计后，你可能需要进行电路板设计。

Cadence提供了Allegro PCB Designer等工具，用于进行电路板布局和连线。

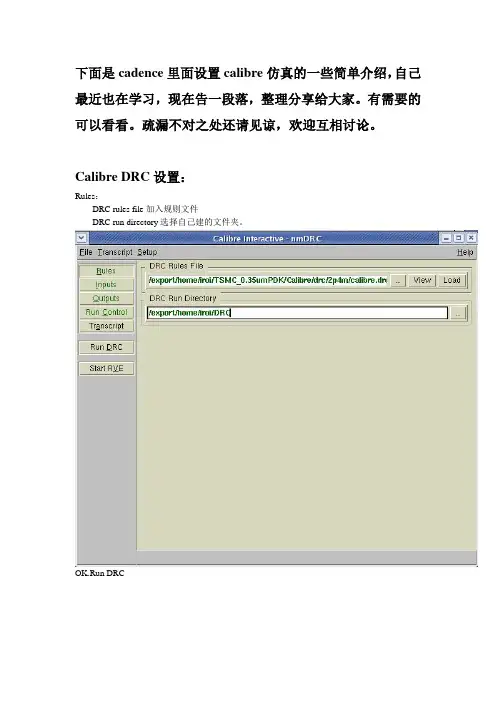

下面是cadence里面设置calibre仿真的一些简单介绍，自己最近也在学习，现在告一段落，整理分享给大家。

有需要的可以看看。

疏漏不对之处还请见谅，欢迎互相讨论。

Calibre DRC设置：Rules：DRC rules file加入规则文件DRC run directory选择自己建的文件夹。

OK.Run DRCLVS设置：Rules：LVS rules file加入规则文件LVS run directory选择自己建的文件夹。

最好再新建一个存放Inputs：勾选hierarchical和layout vs netlistlayout和netlists下面的export from viewer全都勾选OK.Run LVS上面两个验证如果出现错误，就对照着列出来的错误仔细修改至通过。

PEX（提参）设置：Rules：PEX rules file加入规则文件PEX run directory选择自己建的文件夹。

最好再新建一个存放Inputs：layout和netlists下面的export from viewer全都勾选。

类似LVS那样Outputs：Netlists里面的format选择Calibreview。

其他默认。

OK.run PEX这里如果出现这个错误：解决办法：到calibre.rcx的1219行，加入同一个文件夹下的rules文件路径即可如下图。

Run PEX结束后会自动跳出下面的设置界面：除了calview.cellmap文件选用自己的对应的之外。

其他设置仿照这个设置。

然后点击OK。

这是提参的最后一步，时间可能有点长，耐心等待。

结束后会出现下图，点击close即可。

Warning不用管。

后仿：到这里版图提参就结束了。

需要进行后仿。

打开ADE环境，在setup->Environment，switch view list一栏的最前面加上calibre 这个单词，如下图，点击OK。

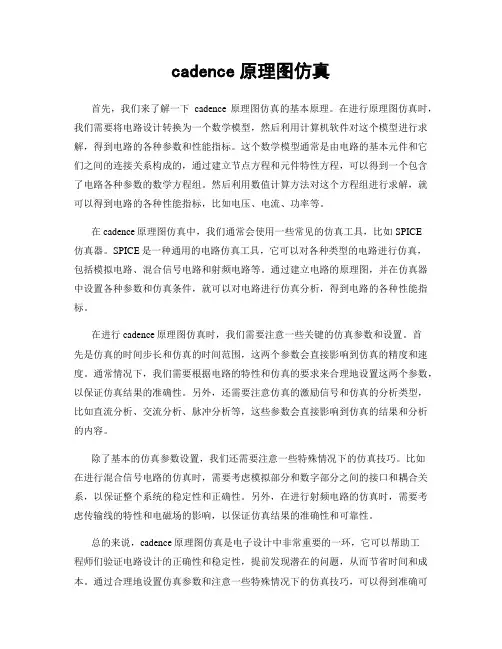

cadence原理图仿真首先，我们来了解一下cadence原理图仿真的基本原理。

在进行原理图仿真时，我们需要将电路设计转换为一个数学模型，然后利用计算机软件对这个模型进行求解，得到电路的各种参数和性能指标。

这个数学模型通常是由电路的基本元件和它们之间的连接关系构成的，通过建立节点方程和元件特性方程，可以得到一个包含了电路各种参数的数学方程组。

然后利用数值计算方法对这个方程组进行求解，就可以得到电路的各种性能指标，比如电压、电流、功率等。

在cadence原理图仿真中，我们通常会使用一些常见的仿真工具，比如SPICE仿真器。

SPICE是一种通用的电路仿真工具，它可以对各种类型的电路进行仿真，包括模拟电路、混合信号电路和射频电路等。

通过建立电路的原理图，并在仿真器中设置各种参数和仿真条件，就可以对电路进行仿真分析，得到电路的各种性能指标。

在进行cadence原理图仿真时，我们需要注意一些关键的仿真参数和设置。

首先是仿真的时间步长和仿真的时间范围，这两个参数会直接影响到仿真的精度和速度。

通常情况下，我们需要根据电路的特性和仿真的要求来合理地设置这两个参数，以保证仿真结果的准确性。

另外，还需要注意仿真的激励信号和仿真的分析类型，比如直流分析、交流分析、脉冲分析等，这些参数会直接影响到仿真的结果和分析的内容。

除了基本的仿真参数设置，我们还需要注意一些特殊情况下的仿真技巧。

比如在进行混合信号电路的仿真时，需要考虑模拟部分和数字部分之间的接口和耦合关系，以保证整个系统的稳定性和正确性。

另外，在进行射频电路的仿真时，需要考虑传输线的特性和电磁场的影响，以保证仿真结果的准确性和可靠性。

总的来说，cadence原理图仿真是电子设计中非常重要的一环，它可以帮助工程师们验证电路设计的正确性和稳定性，提前发现潜在的问题，从而节省时间和成本。

通过合理地设置仿真参数和注意一些特殊情况下的仿真技巧，可以得到准确可靠的仿真结果，为电路设计和调试提供有力的支持。

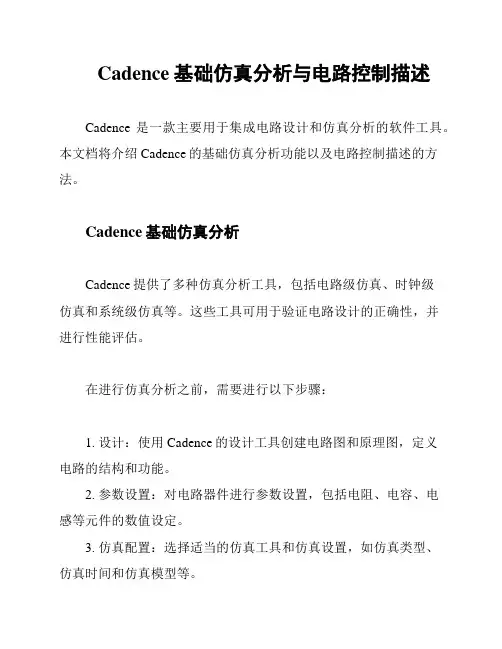

Cadence基础仿真分析与电路控制描述Cadence是一款主要用于集成电路设计和仿真分析的软件工具。

本文档将介绍Cadence的基础仿真分析功能以及电路控制描述的方法。

Cadence基础仿真分析Cadence提供了多种仿真分析工具，包括电路级仿真、时钟级仿真和系统级仿真等。

这些工具可用于验证电路设计的正确性，并进行性能评估。

在进行仿真分析之前，需要进行以下步骤：1. 设计：使用Cadence的设计工具创建电路图和原理图，定义电路的结构和功能。

2. 参数设置：对电路器件进行参数设置，包括电阻、电容、电感等元件的数值设定。

3. 仿真配置：选择适当的仿真工具和仿真设置，如仿真类型、仿真时间和仿真模型等。

接下来，执行仿真分析：1. 电路级仿真：通过电路级仿真工具，如Spectre，对电路进行验证和性能评估。

参数设置和仿真配置完成后，运行仿真并分析仿真结果。

2. 时钟级仿真：通过时钟级仿真工具，如Virtuoso AMS Designer，对电路中时序相关的功能进行验证。

设置时钟源和时钟周期等参数，并运行仿真以验证电路的时序性能。

3. 系统级仿真：通过系统级仿真工具，如Virtuoso System Design Platform，对整个电路系统进行仿真。

设置系统级的参数和信号源，并进行仿真分析。

电路控制描述在Cadence中，可以使用Verilog-A或Verilog-AMS等硬件描述语言来描述电路的行为和控制。

1. Verilog-A：主要用于模拟连续时间的电路。

可以使用Verilog-A描述电路的行为和相互之间的连接关系。

通过编写Verilog-A代码，可以实现电路的仿真和性能分析。

2. Verilog-AMS：结合了连续时间和离散时间的特性，可用于描述混合信号电路。

除了模拟电路行为之外，还可以描述数字电路部分。

通过编写Verilog-AMS代码，可以实现电路的混合仿真和性能分析。

使用这些硬件描述语言时，需要了解其语法和规范，并根据实际需求编写相应的代码。

Cadenceallegro菜单使用说明Cadence Allegro菜单使用说明1. 简介本文档旨在向使用Cadence Allegro软件的用户提供菜单使用说明。

Cadence Allegro是一款常用的电子设计自动化（EDA）软件，有助于进行电路设计和 PCB 布局。

2. 界面概述Cadence Allegro的界面主要由工具栏、菜单栏和主编辑区组成。

菜单栏包含了软件的各种功能和工具，方便用户进行设计和布局操作。

3. 菜单使用Cadence Allegro的菜单栏提供了丰富的功能和工具，方便用户进行电路设计和布局。

以下是一些常用菜单和其功能的介绍：3.1 文件菜单文件菜单可以用于新建、打开和保存设计文件，以及进行打印和导出等操作。

- 新建设计文件: `文件` -> `新建`- 打开设计文件: `文件` -> `打开`- 保存设计文件: `文件` -> `保存`- 打印设计文件: `文件` -> `打印`- 导出设计文件: `文件` -> `导出`3.2 编辑菜单编辑菜单提供了一系列用于编辑和处理设计文件的功能和工具。

- 撤销上一步操作: `编辑` -> `撤销`- 复制选定的元件或图形: `编辑` -> `复制`- 粘贴剪贴板的内容: `编辑` -> `粘贴`- 删除选定的元件或图形: `编辑` -> `删除`- 查找和替换元件或图形: `编辑` -> `查找和替换`3.3 视图菜单视图菜单用于控制设计的可见性和显示方式。

- 放大或缩小设计: `视图` -> `放大` / `视图` -> `缩小`- 移动设计视图: `视图` -> `移动`- 显示或隐藏参考层: `视图` -> `参考层`- 显示或隐藏网络标签: `视图` -> `网络标签`3.4 工具菜单工具菜单提供了一些实用的辅助工具和功能。

- 进行电路仿真: `工具` -> `电路仿真`- 进行电路布局和线路连接: `工具` -> `布局和线路连接`- 进行信号完整性分析: `工具` -> `信号完整性分析`- 进行功率完整性分析: `工具` -> `功率完整性分析`4. 其他说明以上仅是一些常用菜单和功能的介绍，Cadence Allegro软件还提供了许多其他有用的功能和工具，用户可以根据自己的需求进行探索和使用。

cadence使用教程Cadence是一种电路设计和仿真软件，非常适合电子工程师用于电路设计和分析。

在本教程中，我们将介绍如何使用Cadence进行基本的电路设计和仿真。

首先，打开Cadence软件，并新建一个新项目。

请确保你已经安装了Cadence软件，并且拥有一个有效的许可证。

在新项目中，你需要定义电路的基本参数，如电源电压、电阻值等。

可以通过绘制原理图的方式来完成这些参数的定义。

在绘图界面中，你可以选择不同的元件，包括电源、电阻、电容、电感等。

你可以使用菜单栏中的工具来放置和连接这些元件。

一旦电路图绘制完成，你可以对电路进行仿真。

首先，需要选择合适的仿真器。

Cadence提供了多种仿真器，如Spectre和HSPICE。

选择一个适合你电路的仿真器，并设置仿真参数，如仿真时间、仿真步长等。

在仿真之前，你首先需要对电路进行布局。

布局涉及将电路中的元件放置在芯片上，并根据布线规则进行连接。

Cadence提供了强大的布局工具，可以帮助你完成这个过程。

完成布局后，你可以进行后仿真。

后仿真涉及将布局好的电路导入到仿真器中，并进行仿真分析。

你可以查看电路的性能指标，如电压、电流和功耗等。

除了基本的电路设计和仿真，Cadence还提供了其他功能，如噪声分析、温度分析和优化设计等。

你可以根据需要选择适合的功能。

总的来说，Cadence是一个功能强大的电路设计和仿真软件。

通过本教程，你可以学会如何使用Cadence进行基本的电路设计和仿真。

希望这对你的电子工程项目有所帮助。

Candence使用手册_仿真分册前言PCB仿真Cadence软件是我们公司统一使用的原理图设计、PCB设计、高速仿真的EDA工具。

进行仿真工作需要有很多方面的知识，须对高速设计的理论有较全面的认识，并对具体的单板原理有一定的了解，还需具备仿真库的相关知识等。

在这个分册中仅对仿真软件的使用进行较详细的阐述，还介绍高速设计的一些相关理论，仿真过程是基于Allegro SPB 15.7的PCB SI模块进行的。

其他知识，如仿真库的知识、约束管理器等请参阅专门的使用手册。

在此非常感谢网络南研 EDA和本部 EDA对此手册的支持。

第一章高速设计与PCB仿真流程本章介绍高速PCB仿真设计的基础知识和重要意义，并介绍基于Cadence 的Allegro SPB15.7的PCB仿真流程。

1.1高速信号与高速设计随着通信系统中逻辑及系统时钟频率的迅速提高和信号边沿不断变陡，PCB的走线和板层特性对系统电气性能的影响也越发显著。

对于低频设计,走线和板层的影响要求不高甚至可以完全忽略不计。

当频率超过 50MHz时，PCB走线则必须以传输线考虑，而在评定系统性能时也必须考虑 PCB 板材的电参数影响。

当系统时钟频率达到120MHz及更高时，就只能使用高速电路设计方法，否则基于传统方法设计的PCB将无法工作。

因此，高速电路设计技术已经成为电子系统设计师必须采取的设计手段，只有通过使用高速电路设计师的设计技术，才能实现设计过程的可控性。

高速系统的设计必须面对互连延迟引起的时序问题以及串扰、传输线效应等信号完整性问题。

通常认为如果数字逻辑电路的频率达到或者超过45MHZ~50MHZ，而且工作在这个频率之上的电路占整个电子系统的一定份量（比如说１／３），就称为高速电路。

实际上，信号边沿的谐波频率比信号本身的频率高，是信号快速变化的上升沿与下降沿（或称信号的跳变）引发了信号传输的非预期结果。

因此，通常约定如果线传播延时大于1/2数字信号驱动端的上升时间，则认为此类信号是高速信号并产生传输线效应，见图1－1所示。

问：Cadence的这些仿真工具有什么区别呢？在哪种情况下哪种工具更加适合呢？答：行，hspice是Synopsys公司的线路仿真工具；Spectre是Cadence公司的线路仿真工具。

他们之间显然有很多区别——显然我是倾向于用Spectre的;-)每种仿真器都有两个接口。

它们就是hspiceD和hspiceS(hspice Direct,和hspice Socket)，以及spectre和spectreS(Spectre Direct,和spectre Socket)。

这个"Socket"接口是仿真器的一个比较老的接口。

过去，很多仿真器没有一个强大的参数化语言，所以Cadence工具所做的就是使用cdsSpice （这个工具有强大的宏语语言，但实际上是一个比较脆弱的仿真器）来从头到尾充当仿真器。

所有的网表都用cdsSpice的宏语言生成，然后再翻译成目标仿真器的语言——不保留任何参数化的东西。

这种方法是可行的，但是它意味着你没有办法使用主流仿真器的所有特征。

几年以前（以IC443为例，大约1999年），引入了"direct"接口的概念，我们就去掉了中间手段而直接用相应的语言生成网表。

这样更快，更有效，并且给出了更强大的读取主流仿真器的接口。

所以hspiceD和spectre接口的（仿真器）是优选。

选哪种仿真器取决于你的需要。

以下是原文：Q:What is the difference between all these simulator in Cadence? in wich case is it suitable to use one rather than another?A:Well, hspice is a circuit simulator from Synopsys; spectre is a circuit simulator from Cadence. There are obviously lots of differences - and clearly I would be biased towards spectre ;-)For each simulator, there are two interfaces. There is hspiceD and hspiceS (hspice Direct, and hspice Socket), andspectre and spectreS (spectre direct, and spectre Socket).The "Socket" interfaces are the obsolete interfaces to the simulators. In the past, many simulators did not have a strong parameterisable language, and so what the Cadence tools did was use cdsSpice (which had a strong macro language, but was a fairly weak simulator) to act as a front end to the end simulator. All netlists were created in cdsSpice's macro language, and then translated into the destination simulator's language - without any parameterisation remaining.Such an approach worked, but it tended to mean that you couldn't access all the features of the underlying simulator.A few years ago (back in IC443, around 1999), the "direct" interfaces were introduced, and we're now cutting out the middle man and directly netlisting the right language. This is faster, more efficient, and gives greater access to the underlying simulator.So the hspiceD and spectre interfaces are the ones to go for. Which simulator you pick depends on your needs.。
