【简单易懂,图文并茂】教你如何上手Cadence

cadence教程Cadence 是一款流行的电路设计和仿真工具。

它广泛应用于电子工程领域，可以帮助工程师进行电路设计、布局、仿真和验证。

以下是一个简单的 Cadence 教程，帮助你快速入门使用该软件。

第一步: 下载和安装 Cadence首先，你需要从 Cadence 官方网站下载适用于你操作系统的Cadence 软件安装包。

在下载完成后，双击安装包文件并按照安装向导的指示进行安装。

第二步: 创建新项目打开 Cadence 软件后，你将看到一个初始界面。

点击“File”菜单，然后选择“New”来创建一个新的项目。

第三步: 添加电路元件在新项目中，你可以开始添加电路元件。

点击菜单栏上的“Library”按钮，然后选择“Add Library”来添加一个元件库。

接下来，使用菜单栏上的“Place”按钮来添加所需的电路元件。

第四步: 连接电路元件一旦添加了电路元件，你需要使用连线工具来连接它们。

点击菜单栏上的“Place Wire”按钮，然后将鼠标指针移到一个元件的引脚上。

点击引脚，然后按照电路的设计布局开始连接其他元件。

第五步: 设置仿真参数在完成电路布局后，你需要设置仿真参数。

点击菜单栏上的“Simulate”按钮，然后选择“Configure”来设置仿真器类型、仿真时间等参数。

第六步: 运行仿真设置完成后，你可以点击菜单栏上的“Simulate”按钮，然后选择“Run”来运行仿真。

仿真过程会模拟电路的运行情况，并生成相应的结果。

总结通过这个简单的 Cadence 教程，你了解了如何下载安装Cadence 软件、创建新项目、添加电路元件、连接元件、设置仿真参数和运行仿真。

掌握了这些基本操作后，你可以进一步学习和探索 Cadence 的更多功能和高级技巧。

祝你在使用Cadence 中取得成功！。

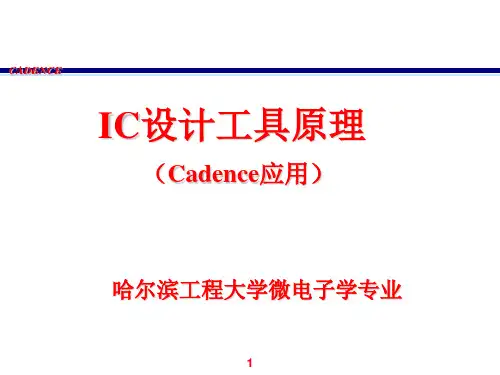

cadence教程-IC设计工具原理共页课件 (一) CADENCE教程-IC设计工具原理共页课件作为一名IC设计工程师，必须要掌握各种IC设计工具。

Cadence是业内最受欢迎的EDA（电子设计自动化）软件之一，广泛应用于IC和系统级芯片设计。

这篇文章将介绍Cadence教程——IC设计工具原理共页课件，帮助初学者更好地了解这款软件。

一、课程内容该课程共分为六个部分，从IC设计的基础知识开始，逐步深入讲解Cadence软件的使用和原理。

1. IC设计的基础知识该部分主要介绍集成电路的概念、IC设计的基本流程、ASIC和FPGA的区别等内容，帮助学习者更好地了解IC设计的基本知识。

2. Cadence软件的安装和配置该部分教授如何安装、配置Cadence软件，学习者将了解如何正确设置工作目录、环境变量等，以便进行后续的IC设计工作。

3. Cadence软件的基本流程该部分主要介绍Cadence软件的基本使用流程，包括创建项目、编辑电路图、绘制版图、进行仿真等，重要的是学习者将学会如何创建一个完整的设计流程。

4. Cadence软件的高级应用该部分讲解Cadence软件的高级应用，包括使用脚本自动化设计、使用Verilog语言、进行DC分析、进行静态时序分析等内容，让学习者掌握Cadence软件更加深入的应用。

5. Cadence软件的Debug该部分介绍如何使用Cadence软件进行Debug，掌握Debug技巧，帮助学习者快速找到设计中的问题，并进行修复。

6. 基于Cadence软件的实际设计案例该部分介绍基于Cadence软件的实际设计案例，包括ADC设计、FPGA 设计等，帮助学习者更好地理解设计流程，并将所学知识应用到实践中。

通过以上六个部分，这个Cadence课程全面系统的讲解了IC设计软件工具的使用和原理共页，让学习者更好地了解Cadence软件和IC设计的概念和方法。

二、课程特点1.操作实战：一步步教大家如何使用Cadence软件，操作更为透彻，方便学生理解。

Cadence使用初步简介在早期的ASIC 设计中电路图起着更为重要的作用作为流行的CAD软件Cadence 提供了一个优秀的电路图编辑工具Composer。

Composer不但界面友好操作方便而且功能非常强大电路图设计好后其功能是否正确性能是否优越必须通过电路模拟才能进行验证Cadence 同样提供了一个优秀的电路模拟软件Analog Artist由于Analog Artist 通过Cadence 与Hspice 的接口调用Hspice 对电路进行模拟。

但是我们的虚拟机中并没有安装Hspice软件，所以我们使用Cadence自带的仿真软件进行仿真。

本章将介绍电路图设计工具Composer 和电路模拟软件Analog Artist 的设置启动界面及使用方法简单的示例以及相关的辅助文件以便大家能对这两种工具有一个初步的理解。

一、Cadence平台的启动：①右击桌面，在弹出菜单中单击open Terminal②在弹出的终端中输入icfb&然后按回车启动Cadence③Cadence启动过程④Cadence启动完成后，关闭提示信息二、设计项目的建立①点击Tools—Library Manager…启动设计库管理软件②启动设计库管理软件③点击File—New--Library新建设计库文件④在弹出的菜单项中输入你的设计的库的名称，比如MyDesign，点击OK⑤选择关联的工艺库文件，我们选择关联已有的工艺库文件，点击OK⑥在弹出菜单中的Technology Library下拉菜单中选择我们需要的TSMC35mm 工艺库，然后点击OK。

⑦设计的项目库文件建立完成，然后我们在这个项目库的基础上建立其子项目。

点击选择mydesign,然后点击File-New-Cell View…⑧输入子项目的名称及子项目的类型，多种类型，目前课程设计中用到的主要是电路图编辑和版图编辑。

在设计版图之前我们假定先设计原理图：所以我们选择，然后点击OK。

cadence入门Cadence 系列软件从schematic到layout入门一．客户端软件使用及icfb启动要使用工作站上的软件，我们必须在PC中使用xwinpro等工具连接到工作站上。

从开始菜单中，运行xwinpro的xSettings,按照下图设置：点击上图的Settings在出现的窗口中按如下设置（connect host 选择为192.168.1.137）：设置完后，从开始菜单中运行xwinpro的xsessions,应该就可以进入登陆界面，用户名为user1,密码为root。

二、SchematicCadence系列软件包含了电路图工具Schematic，晶体管级电路仿真工具Spectre，以及版图工具Virtuoso等。

一般来说，我们先用Schematic画好电路原理图然后进行仿真，最后用Virtuoso手动画版图或者直接进行版图综合，最后对版图进行LVS,DRC等验证。

在登陆进工作站后，点击鼠标右键，选择tools——>terminal，在弹出的terminal窗口中敲入命令icfb&就可以启动cadence了。

图1 icfb的主界面我们以建立一个反相器电路为例子：在icfb中，任何一个电路，不论是已经存在的可以引用的库，还是用户新建立的一个电路，都是一个library. 一个library一般有若干个Cell(单元电路)，每个cell有若干个schematic(电路原理)和若干个layout（版图）。

所以，我们要做的第一步，就是先创建一个自己的“库”，File菜单->new->library图2 新建一个库的界面从这个新建一个library的界面，我们必须输入新建立的库的名称，并且选择好这个库应该存放的目录，然后注意看右边的三个选项，关于新建立的库是否需要链接到Technology File 的问题。

首先，这个Technology File一般是指工艺库，由Foundry提供。

cadence入门教程（一）linux常用命令1、cd“cd FileName”是进入FileName文件夹。

“cd..”是进入上一层目录，主要那里是两个点。

2、ls这是最基本的文件命令，用以显示某一个目录中的文件。

可以在ls后加上所要观察的目录名称或文件的名称，如果你在下ls命令后没有接任何的目录名，它将会显示出目前目录中所有文件。

ls可以带一些参数，给予用户更多相关的信息：-a:在UNIX中若一个目录或文件名字的第一个字元为".",该文件为隐藏文件，使用ls将不会显示出这个文件的名字。

如cshell的初始化文件.cshrc，如果我们要察看这类文件，则必须加上参数-a。

-l:这个参数代表使用ls的长(long)格式，可以显示更多的信息，如文件存取权，文件拥有者(owner)，文件大小，文件更新日期，或者文件链接到的文件、文件夹。

-F:给目录、可执行文件、符号链接以特殊的标记，在可执行文件后面加“*”、目录后面加“/”、符号连接后面加“@”，以方便用户区别。

3、cpcp命令用于将一个或多个文件复制成另一个文件或者是将其复制到另一个目录去。

cp有三种基本格式如下:cp source target将文件名为source的文件复制一份为文件名为target的文件。

如果target文件不存在，则产生文件名为target的文件，如果target文件存在，缺省时自动覆盖该文件。

cp file1file2…dir将文件file1file2...都以相同的文件名复制一份放到目录dir里面。

cp-r source target拷贝整个目录，将source目录下的所有文件和文件夹复制到target目录下。

cp命令常用的选项参数有:-i:交互(interactive)模式，当文件名为target的文件存在时，缺省情况下该命令会自动将原来target的内容覆盖掉，加上改选项将询问用户是否覆盖。

用户输入y(yes)则执行复制的动作，否则放弃复制。

cadence快速入门（物联网其实很简单-cadence简单使用过程）大家好我是will，这篇我会向大家介绍一下cadence的使用过程，我会和大家一起绘制一块常用的简单的串口工具来帮助大家来快速掌握。

我会把这个当作一个小项目来讲解，会分为多个部分，这是第一部分，简单介绍一下会涉及的软件。

Cadence是一款功能强大的EDA软件，主要用于电路涉及、绘制PCB 版图、仿真等使用。

国内使用较多的EDA软件有三款Altium Designer、PADS、Cadence。

其中AD使用量最大，原因是我们上大学学习的Protel 99se有关，AD为99se的升级版。

PADS在南方用的比较多，主要原因是智能手机大多数的解决方案都会提供PADS版本的原理图与核心布线。

但是我更喜欢Cadence原因是它更符合模块的思路，找功能非常方便，而且功能异常强大，方便，实乃利器啊！阿里狗破戒大师首页安装Cadence安装完成后我们会发现有很多软件图标，但是我们就用下面两个OrCAD Capture咱们用来绘制原理图和元件库的工具。

点击PCB Editor图标会让咱们选择Allegro产品版本，咱们选择Alloegro PCB Designer即可。

Allegro主要主要用于绘制PCB，功能非常强大方便。

最后生成光绘文件(PCB生产文件)提交给板厂生产。

ps：这里说明一下很多用AD的同学经常会提交源文件给板厂生产，will认为这样非常不规范，经常会因为板厂软件版本问题造成生产的差异，所以在这里建议发板尽量使用光绘文件进行。

以上Cadence就简单说完了，通过使用OrCAD和Allegro我们就可以完成原理图和PCB的绘制，接下来我再向大家介绍一款非常牛的软件CAM350，这是一款光绘软件，我经常用来查看光绘文件的可用性。

CAM350所有PCB层级PCB顶层经过CAM350检查完光绘文件的可用性后，就可以找板厂制板了。

我这里使用的是深圳嘉立创进行制板，在打样和小批量制板他家可以称为国内的老大。

cadence学习记录-图文2022-3-13制版流程：原理图（先做好原理图元件库），2、DRC检查，输出网表3、做好封装，确认每个元件都有封装。

4、画好板子边框，导入网表，布局，设置约束规则，不限铺铜，DRC检查，出丝印，钻孔，出光汇第三讲原理图库上原理图库设计DeignentryCIS-------orcadcaptureci新建库file----new---library（默认保存在系统文件夹下）or新建工程在工程里新建库放置边框放置管脚（右键ｅｎｄｍｏｄｅ取消放置）--avea如果修改管脚，选中管脚右键—editpropertieplacepinarray可以同时放置多个管脚（矩阵管脚）一个复合元器件的原理图库设计复合元器件分为很多部分分割为几部分分隔成相同的部分，还是不同的部分以字母来区分还是以数字来区分View—package将整个元件视图展现，更改某PART属性双击该part进行设置，若是相同part，更改一个part，另一个part也会更改。

注：管脚输入有上划线的，管脚name输入w\\r\\,，输出结果为第四讲原理图库下创建分割元件（不同模块）方法一：同上一节创建相同part的方法，创建完模块A,按住end键，模块A消失，点重现，ctrl+n切换到下一部分方法2：通过表格进行创建，Library1.olb单击右键，newpartfrompreadheet,在e某cel表格里可以先填好，再复制到newpartcreationpreadheet画原理图添加元器件库。

（1）单击，或执行菜单命令“place→part”，此时元件库“Librarie”中只有库元件“DeignCache”选项（2）单击（placepart），单击“添加元件库。

第五讲设置环境”添加元件库，或者单击，（1）创建工程，页面：file→new→project→图图纸（2）熟悉菜单界面file→撤销剪切镜像viewplaceoption（3）环境设置option→preferenceoption→图纸无效option→第六讲库管理、放置元件原理图库添加与删除→右键newpage创建原理模板设置，只对下一次创建工程起作用，对本次工程原理图纸设置，只对某page起作用，打开原理图，按键盘上的P键，弹出元器件窗口或点击库，删除原理图库。

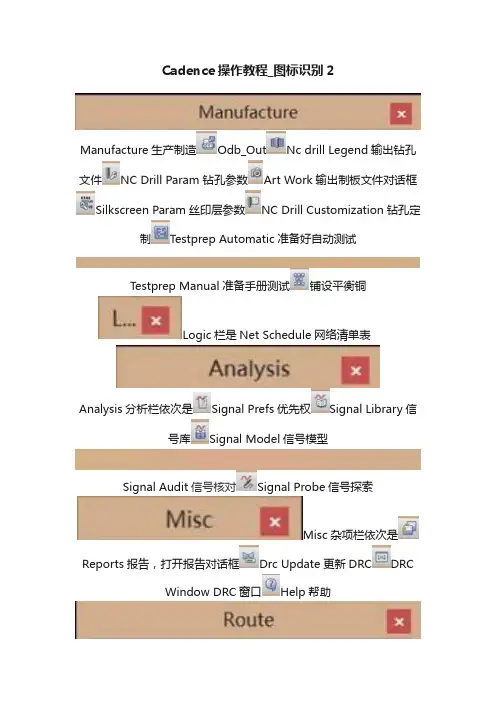

Cadence操作教程_图标识别2Manufacture生产制造Odb_Out Nc drill Legend输出钻孔文件NC Drill Param 钻孔参数Art Work输出制板文件对话框Silkscreen Param丝印层参数NC Drill Customization钻孔定制Testprep Automatic准备好自动测试Testprep Manual准备手册测试铺设平衡铜Logic栏是Net Schedule网络清单表Analysis分析栏依次是Signal Prefs优先权Signal Library信号库Signal Model信号模型Signal Audit信号核对Signal Probe信号探索Misc杂项栏依次是Reports报告，打开报告对话框Drc Update更新DRC DRCWindow DRC窗口Help帮助Route（线路）栏依次是Add Connect添加连接走线Slide滑动，推挤走线DelayTune绕线命令Custom Smooth抚平绕过的线Vertex顶点，无角度的拉线Create Fanout扇形，主要是BGA芯片扇形打孔Spread Between Void这个是让铜线居中分布Auto_Route Automatic Router自动绕线的命令Place栏依次是Place Manual 打开Placement对话框Place Manual_H Swap Pins交换Add栏依次是Add Line添加物理走线Add Rect Rectangle添加矩形形状Add Text 添加文本Text Edit编辑文本FlowPlan栏依次是Auto bundle([ˈbʌndl])自动捆绑Bundle Create创建包Bundle Delete删除包Bundle Edit编辑包Bundle Split使包分离Bundle Properties包的属性Flow Default默认值Rplan Plan Rplan Status重要性Rplan Commit表态Bundle Toggle包转换Rplan Toggle 以上就是Allegro16.6的图标说明，暂时只是做了说明，具体的操作会在以后的文档之中在做充分介绍和演示，图文并茂，尽量会给大家解释清楚，有不当的地方，说明不准确的地方，请大家及时说明，我会加以改正！感谢大家浏览，关注。
