1、cadence介绍

1．Allegro PCB Design CISAllegro PCB Design CISAllegro Designer Entry CIS集成强大的原理图设计功能,其特点主要是具有快捷的元件信息管理系统（CIS）,并具有通用PCB设计入口。

扩展的CIS功能可以方便地访问本地元件优选数据库和元件信息。

通过减少重新搜索元件信息或重复建库,手动输入元件信息，维护元件数据的时间，从而可以提高生产率。

无论是设计全新的模拟，数字，或混合信号电路，还是修改现有电路板的电路原理图，或进行层次结构电路图设计，Allegro Designer Entry CIS提供电路设计从构思到生产所需的一切。

Allegro Designer Entry CIS是全球应用最多且经过生产验证的原理图输入工具和强大的元件信息管理系统。

优点1、提供快捷,直观的，具备完备功能的原理图编辑工具2、通过层次式和变体（基于同一原理图，不同机型导出)设计提高复杂原理图的设计效率3、具备强大功能的CIS，帮助加速设计进程，降低项目成本4、原理图提供的自动缩放/搜索/导航功能，结合Allegro PCB Editor之间的交互探测和交互摆放，和集成的AMS—Simulatuor帮助提供设计的可生产性5、减少重复搜寻元件信息的时间，接收来自MRP，ERP和PLM的数据和支持关系型数据库使智能选择元件成为可能6、通过直接访问ActiveParts和ActiveParts门户网站，提供给选择原理图设计所需要的元件和直接获取器件供应商元件数据更大的便利,ActiveParts提供了超过200万份的元器件数据7、通过FPGA输出/输入双向数据流程自动整合可编程门阵列(FPGA)和可编程逻辑器件(PLD），从而缩短设计时间功能特色全功能原理图编辑器Allegro Designer Entry CIS,带有拼接式和层次式的原理图页面编辑器，它具有快捷、直观的原理图编辑的特点。

公司概述Cadence是全球电子设计自动化(EDA领先企业,从事软件与硬件设计工具、芯片知识产权与设计服务,目前正致力于EDA产业的转型。

Cadence把此次转型构想命名为EDA360,因为它将包含设计过程中的所有方面,并关注最终产品的可盈利性。

这种应用驱动型方法,能在创建、集成与优化电子设计方面帮助我们的客户以更低的成本和更高的质量完成硅芯片、片上系统设备、以及完整的系统实现。

Cadence Design System, Inc.公司成立于1988年,总部位于美国加州圣荷塞,其设计中心、研发中心和销售部门分布于世界各地。

CADENCE中国1992年Cadence 公司进入中国大陆市场,迄今已拥有大量的集成电路 (IC 及系统设计客户群体。

在过去的二十年里,Cadence公司在中国不断发展壮大,建立了北京、上海、深圳分公司以及北京研发中心、上海研发中心,并于2008年将亚太总部设立在上海,Cadence中国现拥有员工400余人。

北京研发中心和上海研发中心主要承担美国公司总部EDA软件研发任务,力争提供给用户更加完美的设计工具和全流程服务。

Cadence在中国拥有强大的技术支持团队,提供从系统软硬件仿真验证、数字前端和后端及低功耗设计、数模混合RF 前端仿真与DFM以及后端物理验证、SiP封装以及PCB设计等技术支持。

我们的销售方案中还包括提供专业设计服务,VCAD团队为用户提供高质量、有效的设计和外包服务。

把世界顶尖的产品技术和服务融入中国,成为中国电子行业最亲密合作伙伴,和中国电子高科技产业共同腾飞是Cadence 在中国的坚定信念。

市场与趋势Cadence服务于产值达2万亿美元的全球电子市场,其中包括产值超过3000亿美元的半导体市场。

我们的主要垂直市场领域包括:有线与无线通讯;工业、医疗与汽车电子;计算机与消费电子,比如多媒体和个人娱乐设备。

这些领域占全球电子设备营收和半导体营收的90%以上。

cadence 教程Cadence 是一种电子设计自动化工具，常用于模拟、验证和布局设计。

它可以帮助工程师在各种电子系统中设计和验证电路，从而提高电路设计的效率和可靠性。

下面将介绍一些 Cadence 的基本使用方法和技巧。

1. 创建新项目要使用 Cadence，首先需要创建一个新项目。

可以通过菜单栏上的"File" -> "New"来创建新项目。

然后输入项目名称、路径等信息，并选择适当的项目类型。

2. 添加电路在 Cadence 中，可以通过绘制电路原理图来添加电路。

可以使用"Create Schematic"工具来创建新的电路原理图。

在绘制电路原理图时，注意使用正确的元件符号和连线方式。

3. 设置仿真参数在进行电路仿真之前，需要设置仿真参数。

可以通过菜单栏上的"Simulator" -> "Edit Simulation"来打开仿真设置窗口。

在仿真设置窗口中，可以设置仿真类型（如DC、AC、Transient 等）、仿真时间范围、仿真步长等参数。

4. 运行仿真设置好仿真参数后，可以通过菜单栏上的"Simulator" -> "Run Simulation"来运行仿真。

运行仿真后，可以查看仿真结果，如电压波形、电流波形等。

5. 进行验证在验证电路设计时，可以使用 Cadence 提供的调试工具和验证功能。

可以通过菜单栏上的"Debug" -> "Start Debugging"来启动调试。

在调试过程中，可以查看电路元件的属性、信号的波形等信息，以发现和解决问题。

6. 进行布局设计在电路设计完成后，可以进行布局设计。

可以使用 Cadence 提供的布局工具来布局电路版图。

布局时，要注意合理安排电路元件的位置和走线方式，以满足电路设计的要求。

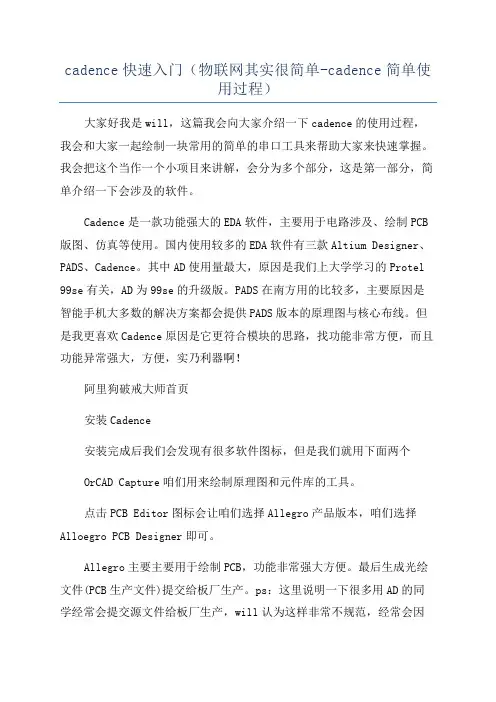

cadence快速入门（物联网其实很简单-cadence简单使用过程）大家好我是will，这篇我会向大家介绍一下cadence的使用过程，我会和大家一起绘制一块常用的简单的串口工具来帮助大家来快速掌握。

我会把这个当作一个小项目来讲解，会分为多个部分，这是第一部分，简单介绍一下会涉及的软件。

Cadence是一款功能强大的EDA软件，主要用于电路涉及、绘制PCB 版图、仿真等使用。

国内使用较多的EDA软件有三款Altium Designer、PADS、Cadence。

其中AD使用量最大，原因是我们上大学学习的Protel 99se有关，AD为99se的升级版。

PADS在南方用的比较多，主要原因是智能手机大多数的解决方案都会提供PADS版本的原理图与核心布线。

但是我更喜欢Cadence原因是它更符合模块的思路，找功能非常方便，而且功能异常强大，方便，实乃利器啊！阿里狗破戒大师首页安装Cadence安装完成后我们会发现有很多软件图标，但是我们就用下面两个OrCAD Capture咱们用来绘制原理图和元件库的工具。

点击PCB Editor图标会让咱们选择Allegro产品版本，咱们选择Alloegro PCB Designer即可。

Allegro主要主要用于绘制PCB，功能非常强大方便。

最后生成光绘文件(PCB生产文件)提交给板厂生产。

ps：这里说明一下很多用AD的同学经常会提交源文件给板厂生产，will认为这样非常不规范，经常会因为板厂软件版本问题造成生产的差异，所以在这里建议发板尽量使用光绘文件进行。

以上Cadence就简单说完了，通过使用OrCAD和Allegro我们就可以完成原理图和PCB的绘制，接下来我再向大家介绍一款非常牛的软件CAM350，这是一款光绘软件，我经常用来查看光绘文件的可用性。

CAM350所有PCB层级PCB顶层经过CAM350检查完光绘文件的可用性后，就可以找板厂制板了。

我这里使用的是深圳嘉立创进行制板，在打样和小批量制板他家可以称为国内的老大。

Cadence基础仿真分析与电路控制描述Cadence是一款主要用于集成电路设计和仿真分析的软件工具。

本文档将介绍Cadence的基础仿真分析功能以及电路控制描述的方法。

Cadence基础仿真分析Cadence提供了多种仿真分析工具，包括电路级仿真、时钟级仿真和系统级仿真等。

这些工具可用于验证电路设计的正确性，并进行性能评估。

在进行仿真分析之前，需要进行以下步骤：1. 设计：使用Cadence的设计工具创建电路图和原理图，定义电路的结构和功能。

2. 参数设置：对电路器件进行参数设置，包括电阻、电容、电感等元件的数值设定。

3. 仿真配置：选择适当的仿真工具和仿真设置，如仿真类型、仿真时间和仿真模型等。

接下来，执行仿真分析：1. 电路级仿真：通过电路级仿真工具，如Spectre，对电路进行验证和性能评估。

参数设置和仿真配置完成后，运行仿真并分析仿真结果。

2. 时钟级仿真：通过时钟级仿真工具，如Virtuoso AMS Designer，对电路中时序相关的功能进行验证。

设置时钟源和时钟周期等参数，并运行仿真以验证电路的时序性能。

3. 系统级仿真：通过系统级仿真工具，如Virtuoso System Design Platform，对整个电路系统进行仿真。

设置系统级的参数和信号源，并进行仿真分析。

电路控制描述在Cadence中，可以使用Verilog-A或Verilog-AMS等硬件描述语言来描述电路的行为和控制。

1. Verilog-A：主要用于模拟连续时间的电路。

可以使用Verilog-A描述电路的行为和相互之间的连接关系。

通过编写Verilog-A代码，可以实现电路的仿真和性能分析。

2. Verilog-AMS：结合了连续时间和离散时间的特性，可用于描述混合信号电路。

除了模拟电路行为之外，还可以描述数字电路部分。

通过编写Verilog-AMS代码，可以实现电路的混合仿真和性能分析。

使用这些硬件描述语言时，需要了解其语法和规范，并根据实际需求编写相应的代码。

Cadence软件介绍Cadence 是一个大型的EDA 软件，它几乎可以完成电子设计的方方面面，包括ASIC 设计、FPGA 设计和PCB 板设计。

Cadence 在仿真、电路图设计、自动布局布线、版图设计及验证等方面有着绝对的优势。

Cadence 包含的工具较多几乎包括了EDA 设计的方方面面。

下面主要介绍其产品线的范围。

1、板级电路设计系统包括原理图输入、生成、模拟数字/混合电路仿真，fpga设计，pcb编辑和自动布局布线mcm电路设计、高速pcb版图的设计仿真等等。

包括：A、Concept HDL原理图设计输入工具, 有for NT和for Unix的产品。

B、Check Plus HDL原理图设计规则检查工具。

（NT & Unix）D、Allegro Expert专家级PCB版图编辑工具（NT & Unix)E、SPECTRA Expert AutoRouter 专家级pcb自动布线工具F、SigNoise信噪分析工具G、EMControl 电磁兼容性检查工具H、Synplify FPGA / CPLD综合工具I、HDL Analyst HDL分析器J、Advanced Package Designer先进的MCM封装设计工具2、Alta系统级无线设计这部分包括：A、SPW (Cierto Signal Processing Work System)信号处理系统。

可以说，spw包括了matlab的很多功能，连demo都有点象。

它是面向电子系统的模块化设计、仿真和实现的环境。

它的通常的应用领域包括无线和有线载波通信、多媒体和网络设备。

在进行算法设计、滤波器设计、c Code生成、软/硬件结构联合设计和硬件综合的理想环境。

它里面非常有意思的就是信号计算器。

B、HDS (Hardware Design System)硬件系统设计系统它现在是SPW的集成组件之一。

包括仿真、库和分析扩展部分。

Cadence 和Hspice 详细介绍
本文为大家带来两款EDA 软件：Cadence 和Hspice 的介绍。

Cadence 介绍
Cadence 是一个大型的EDA 软件，它几乎可以完成电子设计的方方面面，包括ASIC 设计、FPGA 设计和PCB 板设计。

Cadence 在仿真、电路图设计、自动布局布线、版图设计及验证等方面有着绝对的优势。

Cadence
包含的工具较多几乎包括了EDA 设计的方方面面。

Cadence 的底层软件
Cadence 的底层软件有下面这些：
逻辑设计规划器
这是用于设计早期的规划工具。

其主要用途是延时预测、生成供综合工具使用的线路负载模型。

这个工具是用来在物理设计的早期象逻辑设计者提供
设计的物理信息。

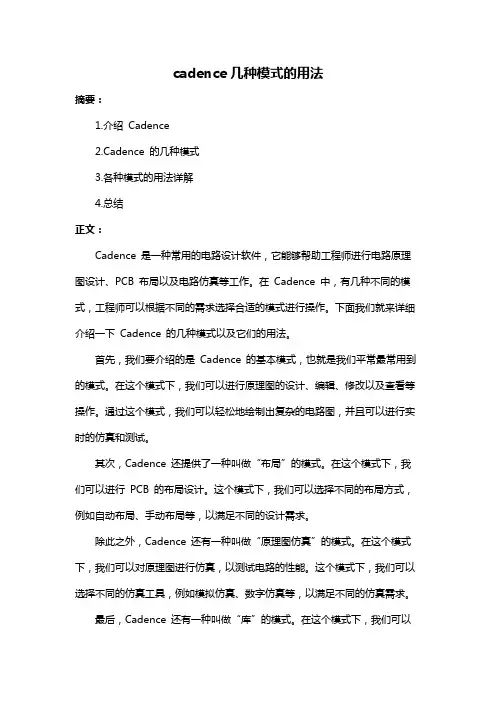

cadence几种模式的用法
摘要：
1.介绍Cadence
2.Cadence 的几种模式
3.各种模式的用法详解
4.总结
正文：
Cadence 是一种常用的电路设计软件，它能够帮助工程师进行电路原理图设计、PCB 布局以及电路仿真等工作。

在Cadence 中，有几种不同的模式，工程师可以根据不同的需求选择合适的模式进行操作。

下面我们就来详细介绍一下Cadence 的几种模式以及它们的用法。

首先，我们要介绍的是Cadence 的基本模式，也就是我们平常最常用到的模式。

在这个模式下，我们可以进行原理图的设计、编辑、修改以及查看等操作。

通过这个模式，我们可以轻松地绘制出复杂的电路图，并且可以进行实时的仿真和测试。

其次，Cadence 还提供了一种叫做“布局”的模式。

在这个模式下，我们可以进行PCB 的布局设计。

这个模式下，我们可以选择不同的布局方式，例如自动布局、手动布局等，以满足不同的设计需求。

除此之外，Cadence 还有一种叫做“原理图仿真”的模式。

在这个模式下，我们可以对原理图进行仿真，以测试电路的性能。

这个模式下，我们可以选择不同的仿真工具，例如模拟仿真、数字仿真等，以满足不同的仿真需求。

最后，Cadence 还有一种叫做“库”的模式。

在这个模式下，我们可以
管理和维护电路元件库。

这个模式下，我们可以添加、删除、修改元件的属性，以满足不同的设计需求。

总的来说，Cadence 的不同模式各有各的用途，工程师需要根据实际的设计需求选择合适的模式进行操作。

cadence使用教程Cadence是一种电路设计和仿真软件，非常适合电子工程师用于电路设计和分析。

在本教程中，我们将介绍如何使用Cadence进行基本的电路设计和仿真。

首先，打开Cadence软件，并新建一个新项目。

请确保你已经安装了Cadence软件，并且拥有一个有效的许可证。

在新项目中，你需要定义电路的基本参数，如电源电压、电阻值等。

可以通过绘制原理图的方式来完成这些参数的定义。

在绘图界面中，你可以选择不同的元件，包括电源、电阻、电容、电感等。

你可以使用菜单栏中的工具来放置和连接这些元件。

一旦电路图绘制完成，你可以对电路进行仿真。

首先，需要选择合适的仿真器。

Cadence提供了多种仿真器，如Spectre和HSPICE。

选择一个适合你电路的仿真器，并设置仿真参数，如仿真时间、仿真步长等。

在仿真之前，你首先需要对电路进行布局。

布局涉及将电路中的元件放置在芯片上，并根据布线规则进行连接。

Cadence提供了强大的布局工具，可以帮助你完成这个过程。

完成布局后，你可以进行后仿真。

后仿真涉及将布局好的电路导入到仿真器中，并进行仿真分析。

你可以查看电路的性能指标，如电压、电流和功耗等。

除了基本的电路设计和仿真，Cadence还提供了其他功能，如噪声分析、温度分析和优化设计等。

你可以根据需要选择适合的功能。

总的来说，Cadence是一个功能强大的电路设计和仿真软件。

通过本教程，你可以学会如何使用Cadence进行基本的电路设计和仿真。

希望这对你的电子工程项目有所帮助。

Cadence软件介绍Cadence 就是一个大型得EDA 软件，它几乎可以完成电子设计得方方面面，包括ASIC 设计、FPGA 设计与PCB 板设计。

Cadence 在仿真、电路图设计、自动布局布线、版图设计及验证等方面有着绝对得优势。

Cadence 包含得工具较多几乎包括了EDA 设计得方方面面。

下面主要介绍其产品线得范围。

1、板级电路设计系统包括原理图输入、生成、模拟数字/混合电路仿真，fpga设计，pcb编辑与自动布局布线mcm电路设计、高速pcb版图得设计仿真等等。

包括：A、Concept HDL原理图设计输入工具, 有for NT与for Unix得产品。

B、Check Plus HDL原理图设计规则检查工具。

（NT & Unix）D、Allegro Expert专家级PCB版图编辑工具（NT & Unix)E、SPECTRA Expert AutoRouter 专家级pcb自动布线工具F、SigNoise信噪分析工具G、EMControl 电磁兼容性检查工具H、Synplify FPGA / CPLD综合工具I、HDL Analyst HDL分析器J、Advanced Package Designer先进得MCM封装设计工具2、Alta系统级无线设计这部分包括：A、SPW (Cierto Signal Processing Work System)信号处理系统。

可以说，spw包括了matlab得很多功能，连demo都有点象。

它就是面向电子系统得模块化设计、仿真与实现得环境。

它得通常得应用领域包括无线与有线载波通信、多媒体与网络设备。

在进行算法设计、滤波器设计、c Code生成、软/硬件结构联合设计与硬件综合得理想环境。

它里面非常有意思得就就是信号计算器。

B、HDS (Hardware Design System)硬件系统设计系统它现在就是SPW得集成组件之一。

包括仿真、库与分析扩展部分。

cadence公司是一家eda软件公司。

成立于1988年。

其主要产品线从上层的系统级设计到逻辑综合到低层的布局布线，还包括封装、电路版pcb设计等等多个方向。

下面主要介绍其产品线的范围。

Cadence公司著名的软件有：Cadence Allegro；Cadence LDV；Cadence IC5.0；Cadence orCAD等。

1、板级电路设计系统。

Cadence Allegro Silicon Package Board（SPB）可提供新一代的协同设计方法，以便建立跨越整个设计链——包括I/O缓冲区、IC、封装及PCB设计人员的合作关系。

包括原理图输入、生成、模拟数字/混合电路仿真，fpga设计，pcb编辑和自动布局布线、mcm电路设计、高速pcb版图的设计仿真等等。

包括：A、Concept HDL原理图设计输入工具，有for NT和for Unix的产品。

B、Check Plus HDL原理图设计规则检查工具。

（NT & Unix）C、SPECTRA Quest Engineer PCB版图布局规划工具（NT & Unix）D、Allegro Expert专家级PCB版图编辑工具（NT & Unix)E、SPECTRA Expert AutoRouter 专家级pcb自动布线工具F、SigNoise信噪分析工具G、EMControl 电磁兼容性检查工具H、Synplify FPGA / CPLD综合工具I、HDL Analyst HDL分析器J、Advanced Package Designer先进的MCM封装设计工具2、Alta系统级无线设计这一块的产品主要是应用于网络方面的，我个人以为。

尤其是它包括有一套的gsm模型，很容易搞cdma等等之类的东西的开发。

但是我觉得做信号处理和图象处理也可以用它，因为它里面内的spw太牛了，至少是看起来是，spw最牛的地方就是和hds的接口，和matlab 的接口。

Cadence软件介绍Cadence 公司旗下有两个产品链，⼀个是IC产品，⼀个是PCB产品。

PCB产品⼜分成PO系列和PS系列，PO就是Orcad系列，PS是⾼端系列，有的⼈称其为Allegro系列，其实并不准确。

Cadence公司在收购Orcad之前，它的原理图⼯具叫Concept HDL，PCB⼯具就是Allegro，也就是PCB Editor，另外还有SI⼯具（做信号完整性分析的）。

Orcad旗下有三个⼯具，原理图⼯具Caputre CIS，原理图仿真⼯具Pspice AD和PSpice AA，还有⼀款PCB布局布线⼯具Layout（PLUs）。

Cadence收购了Orcad之后，就完全将Orcad的Capture CIS和Pspice与⾃⾝的产品做了⽆缝整合⽽摒弃了Orcad以前的Layout（Plus）。

⽬前Cadence的Allegro已经完全作为PCB布线⼯具整合到Orcad系列中。

（到这⾥，你可以明⽩，为什么PS系列不能简单的叫做Allegro了吧）。

那么，Orcad系列和PS系列到底区别在哪⾥呢？1、核⼼产品是⼀样的。

Orcad的原理图是Capture CIS，PS⾥⾯的原理图有两个，⼀个就是Cadence以前的concept HDL，还有，就是Capture CIS，不过在PS⾥⾯，名称改为Design Entry CIS；Orcad的PCB布局布线器是PCB Edior，PS系列⾥⾯的也是两者核⼼是完全⼀样的；Orcad的原理图仿真⼯具是PSpice AD和Pspice AA，PS系列也是，不过在PS系列⾥，把Pspice AD和PspiceAA整合成⼀个产品包，并改名为AMS simulator.2、PS系列⾥⾯分成三个等级，L，XL和GXL，就像⾐服的⼤⼩号⼀样，号越⼤，功能越强，当然价格肯定也越贵了。

L也好，XL也好，Gxl也好，原理图⼯具Capture CIS是没有任何区别的，⽽Pspice 功能不分等级，都是⼀样的。

Caden‎c e原理图‎约束管理器‎的基本使用‎1.1 约束管理器‎简介约束管理器‎是一个交叉‎的平台，以工作薄（workb‎o ok）和工作表（works‎heet）的形式通过‎用户定义约‎束管理来管‎理设计中的‎各个网络和‎管脚对。
